Komponenty elektroniczne obrabiane metodą CNC: Kompletny przewodnik inżynieryjny dotyczący produkcji precyzyjnej

W branży produkcyjnej termin „elementy elektroniczne CNC” może oznaczać dwie powiązane ze sobą rzeczy. Pierwsza to sprzęt do sterowania elektronicznego znajdujący się wewnątrz maszyny CNC. Druga to elementy obrabiane metodą CNC, stosowane w produktach elektronicznych, takie jak obudowy, korpusy złączy, radiatory, osłony przeciwzakłóceniowe, wsporniki i płyty precyzyjne.

Oba te aspekty mają znaczenie dla inżynierów. Elektronika maszyn CNC decyduje o dokładności ruchu, powtarzalności, bezpieczeństwie i niezawodności. Części elektroniczne obrabiane metodą CNC decydują o tym, czy zespół elektroniczny będzie pasował, czy będzie odpowiednio chłodzony, czy będzie odpowiednio ekranowany, czy będzie można go zamontować oraz czy wytrzyma eksploatację. Niniejszy przewodnik omawia oba te zagadnienia w tym samym kontekście produkcyjnym: w jaki sposób możliwości obróbki CNC wpływają na zespoły elektroniczne oraz w jaki sposób elektroniczne systemy sterowania wpływają na wyniki obróbki CNC.

Czym są elektroniczne elementy CNC i dlaczego mają znaczenie

W niniejszym przewodniku termin “elementy elektroniczne do obróbki CNC” odnosi się do dwóch odrębnych kategorii: elektroniki maszyn CNC oraz elementów obrabianych metodą CNC, wykorzystywanych w zespołach elektronicznych. Elektronika maszyn CNC obejmuje sterowniki, napędy, silniki, zasilacze, czujniki oraz obwody zabezpieczające znajdujące się wewnątrz urządzeń CNC. Elementy obrabiane metodą CNC przeznaczone do zespołów elektronicznych obejmują obudowy, radiatory, elementy złączy, ekrany EMI oraz płyty mocujące. Decyzje inżynieryjne dotyczące tych dwóch kategorii są różne, dlatego każda z poniższych sekcji została wyraźnie oznaczona.

W przypadku budowy maszyny podstawowe komponenty CNC obejmują sterownik, napędy silnikowe, silniki, zasilacze, czujniki, obwód bezpieczeństwa, interfejs operatora, układ wrzeciona, ramę mechaniczną, elementy ruchu liniowego oraz uchwyt roboczy. Jeśli ograniczyć się do głównego zestawu elektronicznego, siedem głównych elementów to zazwyczaj sterownik ruchu, napędy, silniki, zasilacze, czujniki lub przełączniki, obwód zatrzymania awaryjnego oraz interfejs HMI lub panel sterowania.

W produkcji wyrobów elektroniczne elementy CNC to precyzyjnie obrobione części, które zapewniają prawidłowe działanie układów elektronicznych. Należą do nich aluminiowe obudowy, panele przednie, obudowy złączy, osłony ekranujące, bloki termiczne, radiatory oraz małe wsporniki. Stosuje się je w sytuacjach, gdy dana część wymaga ściśle określonej geometrii, powtarzalnych interfejsów, dobrego kontaktu termicznego, ciągłości ekranowania lub dostosowania do indywidualnych potrzeb przy niewielkich nakładach produkcyjnych.

Czy podzespoły elektroniczne do maszyn CNC to elektronika maszyn CNC, czy też części elektroniczne obrabiane metodą CNC?

W dyskusjach inżynierskich termin ten może odnosić się zarówno do elektroniki maszyn CNC, jak i do elementów elektronicznych obrabianych na maszynach CNC. Rozróżnienie to jest istotne, ponieważ wiążą się z tym różne kwestie dotyczące wykonalności.

W przypadku elektroniki maszyn CNC inżynier sprawdza kompatybilność, moc znamionową, uziemienie, integralność sygnału, okablowanie zabezpieczające, typ silnika oraz sprzężenie zwrotne. W przypadku części elektronicznych obrabianych na maszynach CNC inżynier sprawdza geometrię, tolerancję, materiał, wykończenie, płaskość, obecność zadziorów oraz metodę kontroli.

Krótko mówiąc, termin „CNC” w elektronice może oznaczać zarówno wykorzystanie maszyn CNC do produkcji sprzętu elektronicznego, jak i stosowanie elektronicznych układów sterowania do obsługi maszyn CNC. Oba te aspekty są ze sobą powiązane. Maszyna nie jest w stanie zachować ścisłych wymiarów bez stabilnego układu sterowania i napędu, a element elektroniczny nie będzie działał prawidłowo, jeśli jego obrobione elementy nie będą odpowiadały wymaganiom montażowym.

Podstawowe elementy elektroniczne maszyn CNC: sterowniki, napędy, silniki, zasilacze, czujniki, wyłącznik awaryjny, interfejs człowiek-maszyna (HMI)

Podstawowa elektronika maszyny CNC tworzy system wielowarstwowy. Sterownik odczytuje zaprogramowane ścieżki narzędzia i przekształca je w polecenia ruchu. Napędy odbierają te polecenia i zasilają silniki. Silniki poruszają osiami. Czujniki przekazują sterownikowi informacje o położeniu maszyny, o tym, czy osiągnęła ona położenie krańcowe, czy też sonda dotknęła elementu obrabianego.

Zasilacze zaspokajają różne potrzeby. Napędy silnikowe w małych routerach i frezarkach CNC zazwyczaj wykorzystują napięcie 24–48 V DC. Obwody logiczne często korzystają z szyn niskonapięciowych, takich jak 5 V lub 3,3 V. Czujniki polowe są często zasilane napięciem 12–24 V DC i muszą być dostosowane do parametrów wejściowych sterownika.

W profesjonalnej konstrukcji elementy zabezpieczające nie są opcjonalne. Obwody zatrzymania awaryjnego, wyłączniki krańcowe, uziemienie, ekranowanie oraz prawidłowe poprowadzenie kabli wysokonapięciowych wrzeciona lub napędu zmniejszają ryzyko fałszywych wyzwoleń, pominiętych kroków, zakłóceń elektrycznych i niebezpiecznych ruchów. Interfejs HMI, panel sterowania lub panel kontrolny zapewniają operatorowi kontrolowany sposób uruchamiania, zatrzymywania, powrotu do pozycji wyjściowej, pracy w trybie impulsowym oraz monitorowania maszyny.

Części elektroniczne obrabiane metodą CNC: obudowy, elementy złączy, radiatory, osłony przeciwzakłóceniowe, wsporniki

Części elektroniczne obrabiane metodą CNC stosuje się wtedy, gdy konstrukcja wymaga większej precyzji lub elastyczności niż może zapewnić standardowa obudowa lub tłoczony wspornik. Typowe przykłady to:

• Aluminiowe obudowy do modułów sterujących, czujników, modułów komunikacyjnych oraz kompaktowych układów elektronicznych.
• Elementy złączy, w których istotne jest prawidłowe ustawienie styków, zatrzasków lub kabli.
• Radiatory i płyty termiczne, w których na przenoszenie ciepła wpływają płaskość powierzchni styku oraz dobór materiału.
• Ekrany EMI i osłony RF w miejscach, gdzie szwy, powierzchnie uszczelniające i punkty uziemienia mają wpływ na wyciek.
• Wsporniki, ramki, obudowy i uchwyty do płytek drukowanych stosowane podczas montażu i testowania.

Wybór materiału powinien opierać się na przeznaczeniu, a nie na przyzwyczajeniu. Gatunki aluminium wybiera się zazwyczaj ze względu na niską masę, odporność na korozję i ogólną skrawalność; miedź stosuje się, gdy głównym wymaganiem jest przewodność cieplna lub elektryczna; stal nierdzewna poprawia odporność na korozję i sztywność, ale zazwyczaj zwiększa trudność obróbki i masę; mosiądz jest często stosowany w przypadku przewodzących elementów gwintowanych lub związanych z złączami; tworzywa konstrukcyjne mogą być odpowiednie tam, gdzie istotna jest izolacja elektryczna, niska masa lub odporność chemiczna. Zespoły wykonane z różnych metali należy również sprawdzić pod kątem ryzyka galwanicznego, ciągłości uziemienia oraz kompatybilności wykończeń.

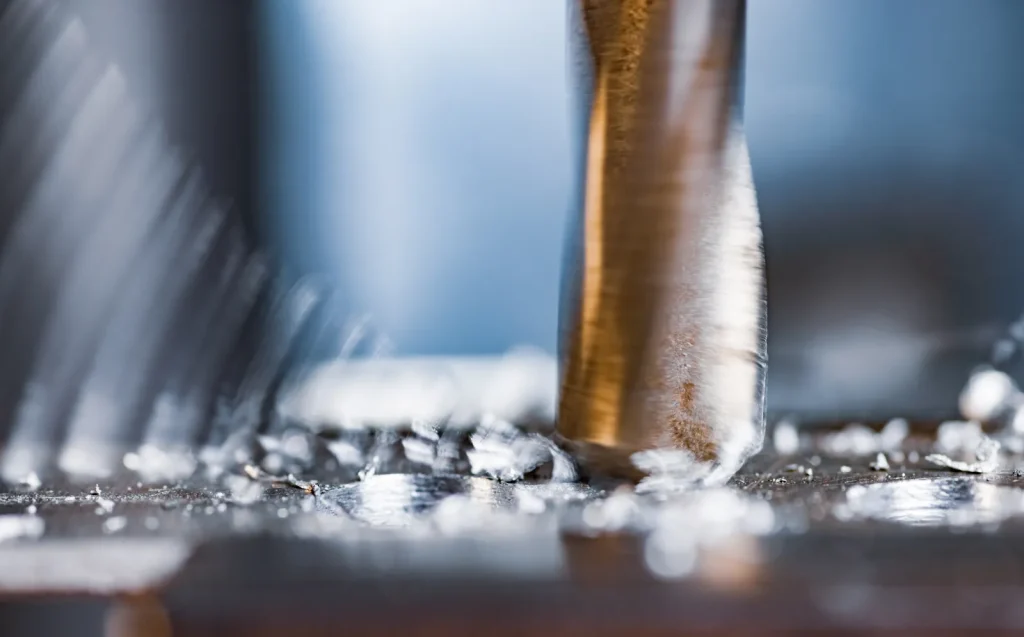

Precyzyjne frezowanie CNC jest szczególnie przydatna w przypadku prototypów, produkcji małoseryjnej, złożonych interfejsów oraz elementów, które wciąż ulegają zmianom. Nadaje się również do realizacji zadań wymagających ścisłych tolerancji. Precyzyjna obróbka CNC W przypadku produktów elektronicznych tolerancja dla wielu elementów jest często podawana na poziomie około ±0,001–0,002 cala lub ±0,025–0,05 mm. Nie jest to jednak gwarancja uniwersalna; zależy to od rodzaju elementu, materiału, rozmiaru części, sposobu mocowania, kontroli jakości oraz wykończenia.

Tabela: Rodzaj elementu | Funkcja | Kluczowy czynnik decyzyjny | Typowe kwestie wymagające kontroli

Czy część można obrobić metodą CNC? Ocena wykonalności

Pierwszym kryterium oceny wykonalności nie jest to, czy maszyna CNC jest w stanie usunąć materiał. Zazwyczaj jest to możliwe. Prawdziwym pytaniem jest to, czy wymagana geometria, tolerancja, jakość powierzchni oraz dostęp do kontroli można osiągnąć bez nadmiernego ryzyka.

Elementy elektroniczne często charakteryzują się cienkimi ściankami, głębokimi wgłębieniami, niewielkimi szczelinami, wycięciami na złącza, drobnymi żebrami oraz powierzchniami o znaczeniu estetycznym. Elementy te można obrabiać mechanicznie, jednak zwiększają one wrażliwość na drgania, ciepło, utrudniają dostęp narzędzia, sprzyjają powstawaniu zadziorów oraz powodują odkształcenia po usunięciu materiału.

Kiedy obudowy obrabiane metodą CNC są lepsze od obudów odlewanych ciśnieniowo

Obudowy obrabiane metodą CNC zazwyczaj lepiej sprawdzają się w przypadku małych wielkości produkcji, gdy projekt wciąż ulega zmianom lub gdy krytyczne otwory na złącza, powierzchnie uszczelniające i punkty odniesienia płytki drukowanej wymagają bezpośredniej kontroli po obróbce. Odlewanie ciśnieniowe staje się bardziej odpowiednie, gdy geometria jest stabilna, a wielkość produkcji wystarczająco duża, by uzasadnić zakup oprzyrządowania, nawet jeśli w przypadku krytycznych połączeń nadal może być konieczna obróbka wtórna. Obróbka CNC zazwyczaj nie jest dobrym rozwiązaniem, gdy kształt części jest stabilny, wielkość produkcji jest duża, a opłacalność zależy głównie od amortyzacji oprzyrządowania i wydajności jednostkowej. Wybór procesu powinien opierać się na częstotliwości wprowadzania zmian, krytyczności cech oraz przewidywanej skali produkcji.

Technologia CNC sprawdza się również w sytuacjach, gdy po obróbce konieczna jest kontrola płaskich powierzchni uszczelniających, występów montażowych płytek drukowanych, otworów na złącza lub precyzyjnych powierzchni odniesienia. Odlewanie ciśnieniowe może być wydajną metodą w przypadku obudów produkowanych w większych ilościach, jednak odlewane elementy mogą nadal wymagać dodatkowej obróbki w przypadku krytycznych połączeń.

Sytuacja wygląda inaczej, jeśli część ma prostą geometrię i charakteryzuje się stabilnym, dużym popytem. W takim przypadku odlewanie ciśnieniowe może zmniejszyć nakład pracy związany z produkcją pojedynczej części po ukończeniu przygotowania oprzyrządowania. Przy podejmowaniu decyzji inżynierskiej należy porównać stabilność geometrii, wymagania dotyczące tolerancji, wymagania dotyczące powierzchni, ryzyko związane z oprzyrządowaniem oraz spodziewane zmiany projektowe.

Ograniczenia obróbki CNC w przypadku miniaturowych elementów złączy

Produkcja miniaturowych elementów złączy jest trudna, ponieważ nawet niewielkie błędy mogą wpływać na połączenie, ustawienie styków, mocowanie oraz odstępy elektryczne. Ograniczenia obróbki CNC w przypadku miniaturowych elementów złączy wynikają z średnicy narzędzia, bicia wrzeciona, kontroli zadziorów, właściwości materiału oraz dostępności do kontroli jakości.

Wykonanie miniaturowych elementów staje się trudne, gdy rozmiar frezu, dostępność do usuwania zadziorów oraz rozdzielczość kontroli zaczynają ograniczać precyzję bardziej niż sam proces cięcia. Bardzo małe szczeliny i cienkie przegrody są ograniczone promieniem frezu, natomiast powtarzające się mikroelementy mogą powodować kumulację odchyleń, które mają decydujący wpływ na ostateczne dopasowanie. W takich przypadkach praktycznym ograniczeniem jest często raczej powtarzalność gratowania i pomiarów, a nie nominalny ruch maszyny. Projekty zawierające gęsto powtarzające się mikroprzedziały należy rozpatrywać pod kątem ryzyka związanego z wykonalnością, a nie tylko jako zadanie obróbcze.

Wyzwania związane z obróbką radiatorów z żebrami o dużym współczynniku kształtu

Trudności związane z obróbką radiatorów o żebrach o dużym współczynniku kształtu wynikają z smukłej geometrii żeberek. Wysokie, cienkie żebra mogą wibrować podczas obróbki. Wibracje mają wpływ na grubość żeberek, odstępy między nimi, jakość powierzchni oraz prostoliniowość. Mogą one również powodować ślady po narzędziach lub miejscowe uszkodzenia żeberek.

Obróbka mechaniczna radiatora z litego materiału zapewnia swobodę projektowania, zwłaszcza w przypadku małych serii lub niestandardowej geometrii. Wymaga to jednak usunięcia większej ilości materiału niż w przypadku wytłaczania i może wymagać starannie zaplanowanych ścieżek narzędzia, stabilnego mocowania oraz etapowego obróbki zgrubnej i wykańczającej. Jeśli geometria żeber jest bardzo gęsta i prosta, wytłaczanie może być lepszym procesem, chyba że projekt wymaga elementów obrabianych mechanicznie, których nie można uzyskać w procesie wytłaczania.

Lista kontrolna: Cienkie ścianki, głębokie wgłębienia, wycięcia na łączniki, geometria żeber, płaskość, dostęp do zadziorów

Przed przekazaniem projektu do wyceny lub produkcji należy skorzystać z poniższej listy kontrolnej:

Lista kontrolna jest najbardziej przydatna, gdy jest powiązana z funkcją. Nie każda cecha wymaga ścisłej kontroli. Wymiary krytyczne należy zaznaczyć na rysunku, natomiast w przypadku cech niekrytycznych należy stosować praktyczne, ogólne tolerancje.

Jak działają elektroniczne elementy CNC w całym systemie

Elementy elektroniczne obrabiane metodą CNC stanowią część kompletnego systemu elektromechanicznego. Dokładność nie wynika wyłącznie z jednej części. Wynika ona z architektury sterowania, doboru silnika i napędu, sztywności maszyny, mocowania, oprzyrządowania, właściwości materiału oraz kontroli jakości.

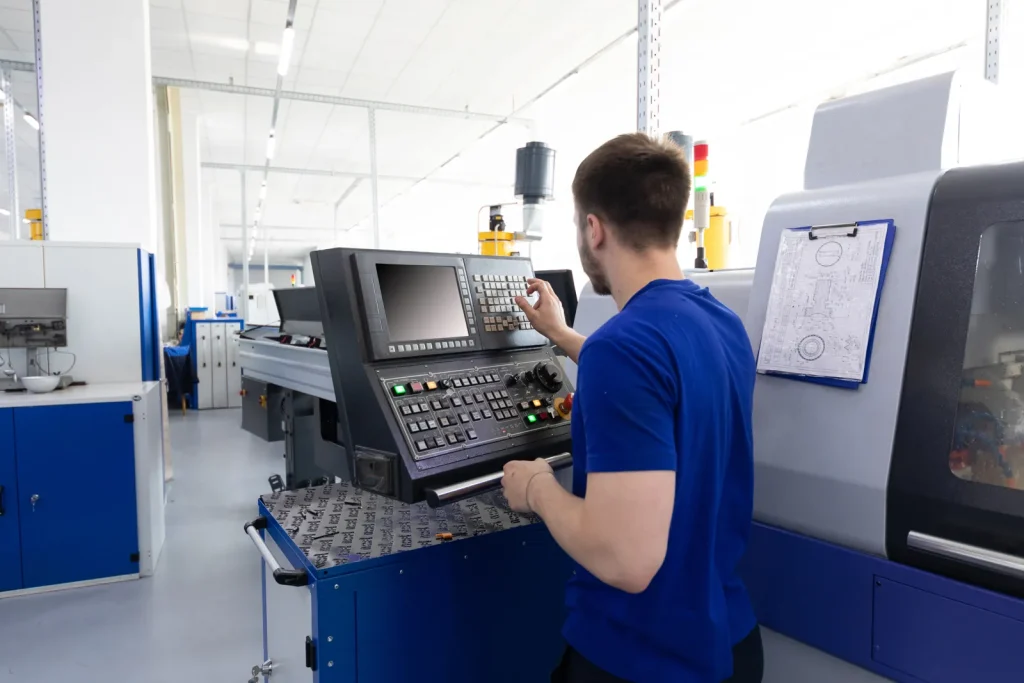

Wielowarstwowa architektura sterowania CNC: kod G, sterownik ruchu, sygnały krokowe/kierunkowe, napędy, sprzężenie zwrotne

Typowy system sterowania CNC ma budowę warstwową. Polecenia dotyczące ścieżki narzędzia są interpretowane przez oprogramowanie sterujące lub oprogramowanie układowe. Kontroler ruchu przekształca polecenia na sygnały ruchu osi. Wiele systemów wykorzystuje sygnały krokowe i kierunkowe dla każdej osi. Napędy odbierają te sygnały i wysyłają do silników prąd o regulowanej wartości.

Sygnały zwrotne mogą pochodzić z enkoderów, wyłączników krańcowych, wyłączników pozycji wyjściowej, sond lub innych czujników. W układach z zamkniętą pętlą lub półzamkniętą pętlą sygnał zwrotny pomaga sterownikowi lub napędowi wykrywać błąd położenia, usterki lub ograniczenia maszyny. W układach z otwartą pętlą sterownik zakłada, że ruch zgodny z poleceniem został wykonany, dlatego kluczowe znaczenie ma odpowiednie doborowanie silnika i konfiguracja napędu.

Jakość sygnału ma znaczenie. Długie odcinki kabli, nieprawidłowe uziemienie, nieekranowane przewody silnika oraz hałas wytwarzany przez wrzeciono lub napęd mogą powodować fałszywe wyzwolenia wyłączników krańcowych, utratę łączności lub niestabilność ruchu. Dlatego też okablowanie zasilające, uziemienie, ekranowanie oraz okablowanie czujników stanowią kluczowe elementy kontroli projektowej, a nie zadania wykonywane na końcowym etapie prac.

Silniki krokowe, serwomotory i systemy ruchu w pętli zamkniętej do precyzyjnej obróbki elementów elektronicznych

Silniki krokowe są powszechnie stosowane w hobbystycznych i lekkich przemysłowych systemach CNC, ponieważ są proste i ekonomiczne. Standardowy silnik krokowy o kącie kroku 1,8° ma 200 pełnych kroków na obrót. Przy 16-krotnym mikrokroku daje to 3200 mikrokroków na obrót. Mikrokrok pozwala na płynniejszy ruch, ale nie eliminuje konieczności zapewnienia odpowiedniego zapasu momentu obrotowego i sztywności mechanicznej.

Silniki serwo są często stosowane w profesjonalnych i szybkich maszynach, ponieważ zapewniają wyższą prędkość, większą gęstość momentu obrotowego oraz sterowanie w pętli zamkniętej. Silniki krokowe z pętlą zamkniętą plasują się pomiędzy silnikami krokowymi z pętlą otwartą a serwomotorami. W zależności od konstrukcji systemu mogą one wykrywać lub korygować niektóre błędy pozycjonowania.

Wybór powinien być dostosowany do zadania obróbki. Precyzyjne obudowy złączy, oprzyrządowanie do płytek drukowanych oraz kompaktowe elementy elektroniczne wymagają stabilnego ruchu, niewielkiego luzu i powtarzalnego pozycjonowania. Jeśli maszyna traci kroki, wibruje lub nie jest wystarczająco sztywna, precyzyjne elementy elektroniczne mogą nie zachować tolerancji, nawet jeśli zaprogramowana ścieżka jest prawidłowa.

W jaki sposób dobór materiału wpływa na właściwości termiczne obrabianych radiatorów

Wybór materiału wpływa na właściwości termiczne, ponieważ ciepło musi przepływać z urządzenia elektronicznego do radiatora, a następnie do otaczającego powietrza lub konstrukcji. Aluminium jest powszechnie stosowane w obrabianych radiatorach i obudowach, ponieważ zapewnia równowagę między obrabialnością, masą, odpornością na korozję i właściwościami termicznymi. Miedź może poprawić przewodzenie ciepła w niektórych konstrukcjach, ale wpływa na koszt, masę, właściwości obróbcze oraz łatwość obsługi.

W wielu zespołach płaskość podstawy i powierzchnia styku mają równie duże znaczenie jak sam materiał. Radiator wykonany z materiału o wysokiej przewodności cieplnej może nadal działać słabo, jeśli powierzchnia styku nie jest wystarczająco płaska dla materiału termoprzewodzącego. Istotne znaczenie mają również kształt żeber oraz przepływ powietrza. Grube żebra mogą być łatwe w obróbce, ale nie zapewniają takiej samej powierzchni jak bardziej zoptymalizowany układ żeber. Bardzo cienkie żebra mogą zwiększyć powierzchnię, ale ich precyzyjna obróbka może być trudna.

Jak duża może być dokładność obróbki CNC w przypadku elementów elektronicznych?

Zdolność tolerancyjna jest specyficzna dla poszczególnych cech i zależy od układu odniesienia; nie jest to jedna wartość obowiązująca dla całej części. Położenie otworu, szerokość szczeliny, głębokość wnęki, płaskość, jakość gwintu oraz stabilność ścianek cienkich są kontrolowane w różny sposób, a zdolność tolerancyjna w poszczególnych miejscach może różnić się od zdolności tolerancyjnej całej części. Wyniki uzyskane na prototypie nie odzwierciedlają również automatycznie kontroli powtarzalnej produkcji. Tolerancje krytyczne powinny być powiązane z funkcją zespołu, metodą kontroli oraz strukturą punktów odniesienia.

Dokładność zależy od wielkości elementów, materiału, geometrii części, sposobu mocowania, stanu narzędzia, stabilności termicznej oraz metody kontroli. Układ małych otworów na sztywnej płycie łączącej może być łatwiejszy do zamocowania niż szeroka, cienka ścianka obudowy z głębokimi wgłębieniami. Tolerancje mają również wpływ na obróbkę wykończeniową. Anodowanie, galwanizacja i powlekanie mogą zmieniać wymiary i muszą zostać uwzględnione w planie tolerancji.

Kompromisy projektowe: zalety a ograniczenia

Obróbka CNC zapewnia inżynierom kontrolę nad skomplikowanymi połączeniami, płaskimi powierzchniami oraz zmianami konstrukcyjnymi wprowadzanymi w niewielkich seriach. Jej ograniczenia ujawniają się, gdy projekt charakteryzuje się bardzo cienkimi ściankami, bardzo głębokimi elementami, dużym nakładem na usuwanie materiału, wysokimi wymaganiami estetycznymi lub dużą liczbą małych krawędzi podatnych na powstawanie zadziorów.

Porównanie konstrukcji radiatorów wytłaczanych i obrabianych mechanicznie

Wytłaczanie jest zazwyczaj preferowane, gdy radiator ma prosty, stały przekrój poprzeczny, a możliwości dalszej obróbki mechanicznej są ograniczone. Obróbka CNC staje się bardziej odpowiednia, gdy konstrukcja wymaga lokalnych wgłębień, otworów poprzecznych, geometrii przerywanej, nierównomiernych podstaw lub innych elementów, których nie można uzyskać przy stałym profilu. W przypadku bardzo wysokich, cienkich żeber o powtarzającej się, stałej geometrii często preferuje się wytłaczanie, natomiast w przypadku bardziej lokalnych i nieregularnych interfejsów termicznych preferowana jest obróbka skrawaniem. Decyzja powinna opierać się na spójności profilu, obciążeniu związanym z obróbką wtórną oraz przewidywanej wielkości produkcji.

Porównanie konstrukcji radiatorów wytłaczanych i obrabianych mechanicznie powinno uwzględniać wymagania termiczne, złożoność kształtu, objętość oraz obróbkę końcową. Radiator obrabiany mechanicznie może łączyć w jednym elemencie funkcje termiczne i konstrukcyjne. Element wytłaczany może wymagać dodatkowej obróbki mechanicznej w celu wykonania otworów, powierzchni montażowych lub detali łączących.

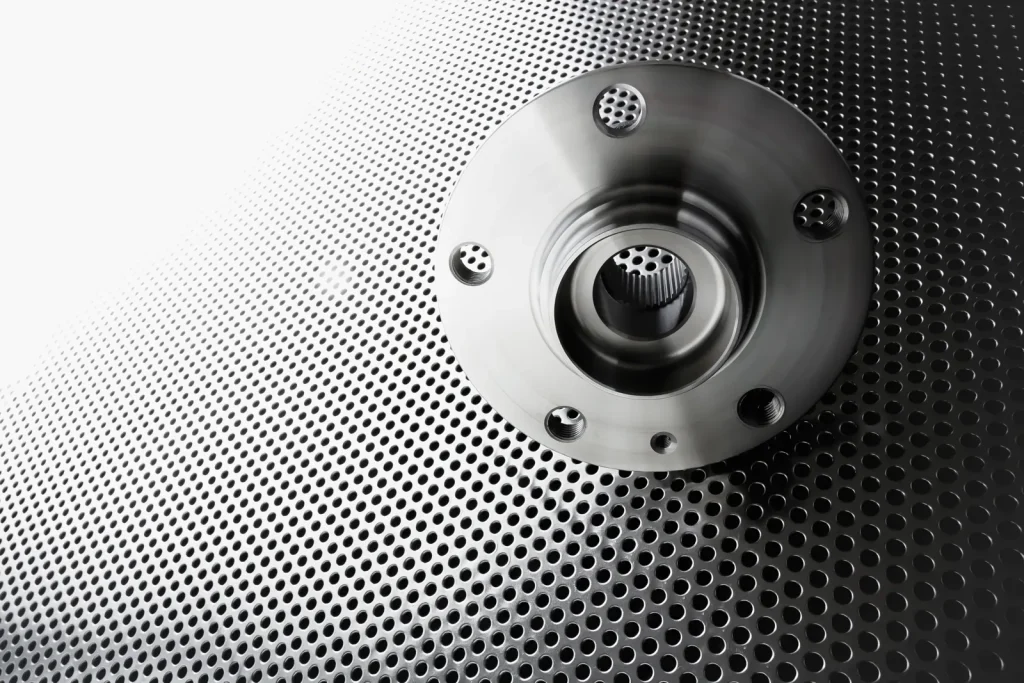

Wymagania dotyczące wykończenia powierzchni elementów złączy elektronicznych

Wymagania dotyczące wykończenia powierzchni elementów złączy elektronicznych zależą od sposobu łączenia, uszczelnienia, mocowania oraz styku z innymi częściami. Chropowate lub postrzępione krawędzie mogą uszkodzić wkładki, utrudniać łączenie lub powodować powstawanie zanieczyszczeń. Zbyt gładka powierzchnia nie zawsze jest konieczna, chyba że jest to powierzchnia ślizgowa, uszczelniająca lub pełniąca funkcję estetyczną.

W przypadku elementów związanych z złączami często ważniejsze od estetycznego wykończenia są precyzyjnie wyprofilowane krawędzie i czyste otwory. Rysunki techniczne powinny określać kluczowe powierzchnie styku, dopuszczalne wartości zadziorów, położenie otworów oraz szerokość szczelin. Jeśli wymagane jest galwaniczne pokrycie lub powłoka, grubość wykończenia musi zostać uwzględniona w ostatecznym dopasowaniu.

Wpływ grubości warstwy anodowej na obudowy poddane precyzyjnej obróbce skrawaniem

Anodowanie poprawia odporność na korozję i pozwala uzyskać pożądany wygląd powierzchni, ale powoduje zmianę wymiarów elementu. Wpływ grubości warstwy anodowej na precyzyjnie obrobione obudowy jest najbardziej istotny w przypadku otworów, szczelin, obszarów gwintowanych, powierzchni uszczelniających oraz otworów na złącza.

Jeśli obudowa zostanie obrobiona do wymiarów końcowych przed nałożeniem powłoki bez uwzględnienia naddatku, ciasno dopasowane złącze może nie pasować po anodowaniu. Konieczne może być zamaskowanie obszarów uziemienia elektrycznego lub precyzyjnych powierzchni stykowych. W projekcie należy określić, które wymiary mają zastosowanie przed wykończeniem, a które po wykończeniu.

Tabela porównawcza: obróbka CNC a wytłaczanie a odlewanie ciśnieniowe a wymiana zestawu elektronicznego

Zestawy elektroniczne znalazły się w tej tabeli, ponieważ decyzje dotyczące modernizacji wiążą się z kwestiami kompatybilności, zakresem konserwacji, nakładem pracy związanym z walidacją oraz ryzykiem integracji, a nie wyłącznie z geometrią części. Zestaw może zmniejszyć ryzyko związane z kompatybilnością w przypadku wymiany sterowników, napędów, silników, zasilaczy, okablowania i powiązanego sprzętu jako dopasowanego kompletu.

Typowe scenariusze awarii i ryzyka techniczne

Większość usterek da się przewidzieć. Wynikają one z luk, zniekształceń, niewłaściwych połączeń materiałów, niekontrolowanych wykończeń, zadziorów, nieprawidłowego okablowania lub nierealistycznych tolerancji. Przed złożeniem zamówienia na prototypy należy w ramach przeglądu projektu skupić się na tych zagrożeniach.

Jak zapobiegać wyciekom zakłóceń elektromagnetycznych w aluminiowych obudowach urządzeń elektronicznych

Zapobieganie wyciekom zakłóceń elektromagnetycznych (EMI) w aluminiowych obudowach elektronicznych zaczyna się od kontroli połączeń. Wycieki EMI często występują przez szczeliny, źle uziemione pokrywy, nieosłonięte powłoki izolacyjne, otwory kablowe oraz nieplanowane połączenia. Obudowa obrabiana maszynowo powinna zapewniać ciągłe ścieżki stykowe tam, gdzie wymagane jest ekranowanie.

Powierzchnie przylegania uszczelek powinny być płaskie i ciągłe. Rozstaw elementów mocujących powinien zapewniać odpowiedni nacisk styku. Powłoki nie powinny zasłaniać wymaganych punktów uziemienia, chyba że określono stosowanie powłok przewodzących lub obszarów zamaskowanych. Otwory złączy i otwory wentylacyjne wymagają sprawdzenia, ponieważ mogą stać się ścieżkami upływu prądu.

Najczęstsze przyczyny wypaczenia cienkościennych obudów aluminiowych

Do typowych przyczyn wypaczenia cienkościennych obudów aluminiowych należą: nierównomierne usuwanie materiału, niekorzystna geometria ścianek, naprężenia szczątkowe w półfabrykacie, niewłaściwe zamocowanie oraz skutki termiczne występujące podczas obróbki. Duże wgłębienia mogą uwolnić naprężenia i spowodować przemieszczenie się elementu po zdjęciu zacisków.

Cienkie ścianki ulegają również odkształceniom pod wpływem siły zacisku. Element może wykazywać prawidłowe wymiary podczas zaciskania, ale ulec przemieszczeniu po zwolnieniu zacisku. Konstrukcje o wyważonych przekrojach ścianek, odpowiednich promieniach i praktycznej grubości ścianek są łatwiejsze w obróbce i kontroli. W przypadku dużych elementów ryzyko można zmniejszyć poprzez obróbkę etapową i kontrole płaskości.

Ryzyko korozji galwanicznej w obudowach aluminiowych zawierających różne metale

Ryzyko korozji galwanicznej w obudowach aluminiowych zawierających różne metale pojawia się, gdy metale o różnym składzie chemicznym stykają się elektrycznie i są narażone na działanie środowiska przewodzącego prąd. Elementy złączne, wkładki, obudowy złączy oraz elementy ekranujące mogą tworzyć styki między różnymi metalami.

W projekcie należy uwzględnić dobór materiałów, powłoki, podkładki izolacyjne, uszczelnienia oraz warunki eksploatacji. Obszary, w których usuwa się powłoki w celu uziemienia, wymagają szczególnej uwagi, ponieważ mogą one również narazić metal na działanie czynników powodujących korozję.

Problemy związane z powstawaniem zadziorów na precyzyjnych elementach komunikacyjnych

Problemy związane z powstawaniem zadziorów na precyzyjnych elementach komunikacyjnych często występują w miejscach wywierconych otworów, wyfrezowanych rowków, cienkich krawędzi oraz w miejscach przecięcia się elementów. Zadziorów mogą blokować złącza, uszkadzać kable, powodować powstawanie zanieczyszczeń lub wpływać na dopasowanie elementów ekranujących.

W projekcie elementu należy uwzględnić dostęp do zadziorów. Jeśli nie ma możliwości dotarcia do krawędzi wewnętrznej, może zaistnieć konieczność zmiany kolejności operacji w planie obróbki lub modyfikacji projektu. Kontrola powinna skupiać się na krawędziach funkcjonalnych, a nie tylko na zewnętrznych powierzchniach estetycznych.

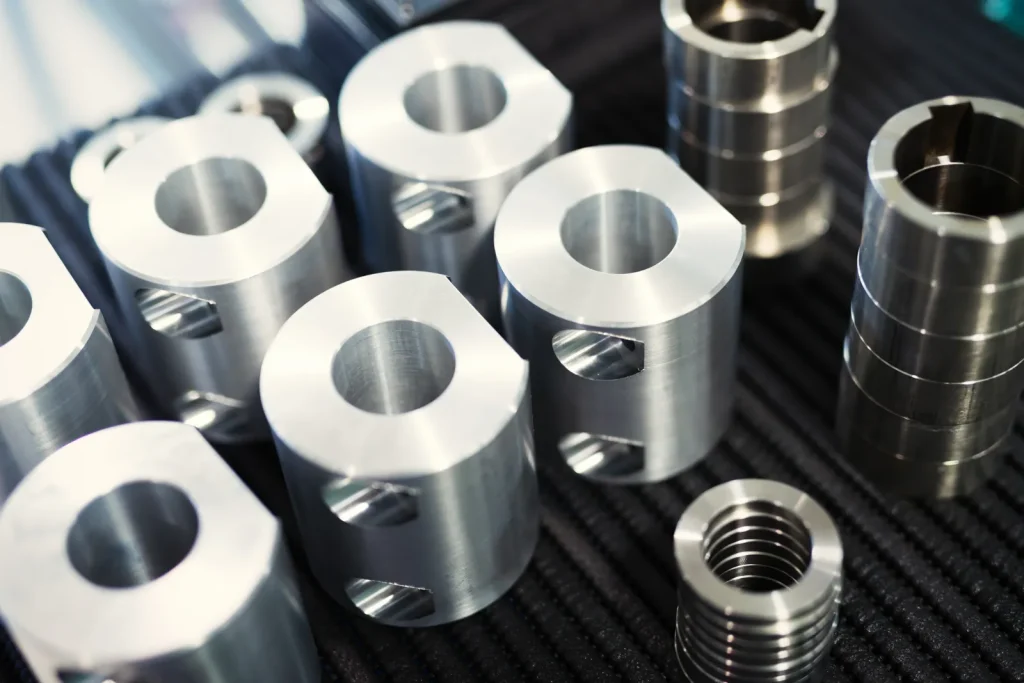

Czynniki kosztów, tolerancji i czasu realizacji

Koszt, tolerancja i czas realizacji są ze sobą powiązane. Wąska tolerancja zwiększa nakłady związane z przygotowaniem, kontrolą obróbki, kontrolą jakości, a czasem także ryzyko powstania braku. Złożona geometria wymaga większego nakładu pracy przy programowaniu, doborze oprzyrządowania, usuwaniu materiału i gratowaniu. Obróbka wykończeniowa wiąże się z dodatkowymi etapami przetwarzania zewnętrznego i kontroli jakości.

Czynniki wpływające na tolerancję obudów złączy obrabianych metodą CNC

Czynniki wpływające na tolerancję w obudowach złączy obrabianych na maszynach CNC obejmują stabilność materiału, grubość ścianek, średnicę narzędzia, zużycie narzędzia, mocowanie obrabianego elementu, stan maszyny, głębokość elementów oraz metodę kontroli. Małe elementy znajdujące się w pobliżu cienkich ścianek są bardziej wrażliwe niż otwory w grubej, stabilnej płycie.

Istotne znaczenie ma również sumowanie tolerancji. Położenie złącza może zależeć od położenia płytki drukowanej, ścianki obudowy, uszczelki, rozmieszczenia elementów mocujących oraz miejsca wyjścia kabla. Ścisła kontrola jednego wymiaru nie rozwiązuje problemu, jeśli pozostałe elementy współpracujące nie są odpowiednio dopasowane.

Gdy obróbka z zachowaniem wąskich tolerancji ma kluczowe znaczenie dla wyrównania złącza

Obróbka z wąskimi tolerancjami ma kluczowe znaczenie dla prawidłowego ustawienia złącza w sytuacjach, gdy elementy muszą się łączyć bez naprężeń, gdy styki lub wkładki charakteryzują się ograniczoną elastycznością lub gdy złącze pełni również funkcję uszczelniającą lub ekranującą. Jest to również istotne, gdy kilka złączy musi przechodzić przez jeden panel i być wyrównane względem stałej płytki drukowanej.

W przypadku punktów odniesienia funkcjonalnych i elementów współpracujących należy stosować wąskie tolerancje. W przypadku niekrytycznych wnęk, zewnętrznych krawędzi estetycznych oraz obszarów luzowych często można stosować luźniejsze tolerancje. Pomaga to kontrolować koszty bez osłabiania wytrzymałości zespołu.

Co powoduje wzrost kosztów przy produkcji precyzyjnych złączy w małych seriach

Czynnikiem zwiększającym koszty produkcji precyzyjnych złączy w małych seriach jest zazwyczaj czas przygotowania, a nie tylko czas obróbki. Nawet w przypadku małych partii konieczne jest programowanie, planowanie osprzętu, dobór narzędzi, kontrola pierwszego egzemplarza, gratowanie, czyszczenie oraz dokumentacja.

Koszt wzrasta również w przypadku elementów o niewielkich rozmiarach, trudnych w obróbce materiałów, wąskich tolerancji położeniowych, głębokich rowków, cienkich ścianek, specjalnych powłok oraz wysokich wymagań kontrolnych. Produkcja w małych seriach może być nadal opłacalna, jednak w projekcie należy unikać sytuacji, w której każdy wymiar ma charakter krytyczny.

Czynniki wpływające na czas realizacji zamówień na niestandardowe elementy złączy elektronicznych

Czynniki wpływające na czas realizacji niestandardowych elementów złączy elektronicznych obejmują kompletność rysunków, jasność określenia tolerancji, dostępność materiałów, wymagania dotyczące wykończenia, poziom kontroli oraz stabilność wersji. Brak rysunków 2D lub niejasne uwagi dotyczące wykończenia często powodują konieczność wielokrotnego przeglądu przed rozpoczęciem produkcji.

Powłoki, galwanizacja, maskowanie i specjalne opakowania mogą wymagać dodania dodatkowych etapów do harmonogramu. Sporządzanie raportów z kontroli również zajmuje czas, zwłaszcza gdy wiele elementów wymaga pomiarów wymiarowych. Jeśli istnieje prawdopodobieństwo zmian w projekcie, czas realizacji prototypu powinien uwzględniać czas potrzebny na weryfikację po pierwszej produkcji.

Kontrola jakości, normy i decyzje dotyczące kontroli

Kontrola jakości powinna być dostosowana do stopnia ryzyka związanego z danym elementem. Wspornik wewnątrz urządzenia o znaczeniu niekrytycznym może wymagać jedynie podstawowych kontroli wymiarowych. Obudowa złącza, osłona przeciwzakłóceniowa lub płyta termoprzewodząca mogą wymagać określonych punktów odniesienia, kontroli płaskości, weryfikacji powłoki oraz udokumentowanej kontroli.

Jak zachować płaskość dużych, obrabianych blach aluminiowych

Utrzymanie płaskości dużych, obrabianych płyt aluminiowych zaczyna się już na etapie projektowania i doboru surowca. Duże płyty mogą się przemieszczać, gdy materiał jest usuwany z jednej strony. Cienkie ścianki, głębokie wgłębienia i nierównomierna obróbka mogą utrudniać utrzymanie płaskości.

Zrównoważona obróbka, stabilne mocowanie, kontrolowane usuwanie materiału oraz kontrola po zwolnieniu mocowania pomagają ograniczyć ryzyko. Płaskość powinna odnosić się do powierzchni funkcjonalnej, takiej jak powierzchnia styku termicznego, powierzchnia uszczelniająca lub płaszczyzna montażowa płytki drukowanej. Określanie płaskości dla każdej powierzchni zwiększa koszty i niekoniecznie poprawia jakość montażu.

W jaki sposób drgania występujące podczas obróbki wpływają na dokładność żeberek radiatora

Łatwo jest nie docenić wpływu drgań występujących podczas obróbki na dokładność żeberek radiatora. Cienkie żebra mogą zachowywać się jak małe belki wspornikowe. Siły skrawania mogą powodować ich ugięcie lub drgania, co zmienia grubość żeberek, odstępy między nimi oraz chropowatość powierzchni.

Problem ten nasila się w przypadku żeber o dużym współczynniku kształtu, dużym zasięgu narzędzia oraz słabym mocowaniu. Inżynierowie powinni sprawdzić wysokość żeber, odstępy między nimi, grubość podstawy oraz dostęp narzędzia przed zatwierdzeniem projektu. Jeśli układ żeber jest zbyt skomplikowany, by zapewnić stabilną obróbkę, bardziej praktycznym rozwiązaniem może być wytłaczanie lub zmiana układu żeber.

Kontrola zasilania, uziemienia, ekranowania oraz okablowania czujników w układach elektronicznych maszyn CNC

Podczas kontroli zasilania należy sprawdzić, czy szyny zasilające silnika, układu logicznego i czujników są dostosowane do zasilanych przez nie urządzeń. Zasilanie silnika w zakresie 24–48 V DC może być odpowiednie dla wielu małych maszyn, jednak należy sprawdzić parametry sterownika, prąd silnika, wydzielanie ciepła oraz cykl pracy. Obwody czujników często wykorzystują napięcie 12–24 V DC, dlatego ważna jest kompatybilność wejściowa.

Kontrole uziemienia i ekranowania powinny obejmować przebieg kabli, zakończenia ekranów, praktykę uziemienia gwiaździstego oraz oddzielenie okablowania sygnałowego od kabli wrzeciona lub silników wysokoprądowych. Wyłączniki krańcowe, wyłączniki pozycji wyjściowej, sondy oraz obwody zatrzymania awaryjnego należy przetestować pod kątem prawidłowego stanu, powtarzalności oraz zachowania w przypadku awarii. Problemy z zakłóceniami mogą przypominać problemy z ruchem, dlatego kontrole elektryczne stanowią część zapewnienia jakości obróbki.

Standardy jakości, zgodności i techniczne dotyczące elektronicznych elementów obrabianych metodą CNC

Wymagania dotyczące jakości i zgodności powinny być dostosowane do kontekstu produktu. RoHS oraz rozporządzenie REACH dotyczące zgodności materiałów i substancji, ISO 13485 ma znaczenie w łańcuchach dostaw wyrobów medycznych, norma IATF 16949 ma znaczenie w branży motoryzacyjnej oraz w programach dotyczących pojazdów elektrycznych, a IPC Wymagania te mogą mieć znaczenie w przypadkach, gdy części mechaniczne ściśle współpracują z podzespołami elektronicznymi. Wymagania dotyczące kompatybilności elektromagnetycznej (EMC) i ekranowania należy również uwzględnić przy projektowaniu obudowy, doborze wykończenia, strategii uziemienia oraz planowaniu kontroli.

W przypadku decyzji inżynieryjnych normy nie powinny być traktowane wyłącznie jako etykiety. Nabywcy powinni sprawdzić, czy system jakości dostawcy, protokoły kontroli, identyfikowalność oraz dokumentacja są dostosowane do ryzyka związanego z danym elementem. Źródła akademickie i instytucjonalne mogą również stanowić wsparcie przy wyborze metod doboru elementów, przeglądzie architektury maszyn oraz projektowaniu systemów sterowania.

Zastosowania i przykłady wykorzystania elektronicznych elementów CNC

Elementy elektroniczne wykonane metodą CNC znajdują zastosowanie w procesie rozwoju produktów, systemach testowych, sprzęcie komunikacyjnym, urządzeniach przemysłowych oraz zespołach podlegających regulacjom. Cechą wspólną wszystkich tych zastosowań jest precyzyjnie kontrolowana geometria wokół elementów elektronicznych.

Oprzyrządowanie do płytek drukowanych, precyzyjne uchwyty oraz drobny sprzęt elektroniczny

W oprzyrządowaniu i uchwytach do płytek drukowanych wykorzystuje się obrabiane płyty, gniazda, zaciski oraz elementy pozycjonujące, które służą do mocowania płytek podczas montażu, testowania lub obróbki. W przypadku tych elementów ważniejsze od estetycznego wykończenia są powtarzalne powierzchnie odniesienia oraz stabilne ustawienie.

Do drobnych elementów elektronicznych zaliczają się podkładki dystansowe, bloki termiczne, wsporniki, ramki oraz płytki montażowe. Obróbka CNC sprawdza się w sytuacjach, gdy gotowe elementy nie pasują do układu płytki drukowanej lub wymiarów obudowy.

Obudowy, ramki, wsporniki i kompaktowe elementy obrabiane mechanicznie do elektroniki użytkowej

W elektronice użytkowej często stosuje się obudowy, ramki i wsporniki wykonane metodą obróbki skrawaniem, gdy istotne znaczenie mają kompaktowa konstrukcja, estetyczny wygląd i precyzyjne dopasowanie. Obróbka CNC umożliwia tworzenie prototypów i produkcję w małych seriach, zanim projekt przejdzie do kolejnego etapu realizacji.

Do błędów projektowych osłabiających obudowy elektroniczne obrabiane metodą CNC należą: zbyt cienkie ścianki, ostre narożniki wewnętrzne, duże, niepodparte wycięcia, nieodpowiednie rozmieszczenie elementów mocujących oraz schematy powłok, które nie uwzględniają uziemienia lub dopasowania. Najlepsze projekty oddzielają elementy estetyczne od punktów odniesienia funkcjonalnych, dzięki czemu kontrola może skupić się na tym, co ma wpływ na montaż.

Elementy komunikacyjne: osłony przeciwzakłóceniowe RF/EMI, obudowy złączy, płyty precyzyjne

Elementy komunikacyjne często wymagają precyzyjnie zaprojektowanych interfejsów w zakresie ekranowania, uziemienia, wyrównania złączy oraz płaskości. Skuteczność ekranowania przed zakłóceniami radiowymi (RF) i elektromagnetycznymi (EMI) zależy od jakości połączeń, nacisku styków, ciągłości powierzchni oraz doboru powłok. Obudowy złączy muszą charakteryzować się dokładnością pozycjonowania oraz krawędziami pozbawionymi zadziorów.

Płytki precyzyjne mogą służyć do mocowania anten, modułów lub zespołów kablowych. W przypadku tych elementów rysunek techniczny powinien jasno określać punkty odniesienia. Kontrola powinna obejmować cechy decydujące o parametrach elektrycznych, mechanicznych lub ekranujących.

Systemy sterowania przemysłowego, elektronika medyczna, elektronika pojazdów elektrycznych oraz podzespoły wymagające zachowania zgodności z normami

W sterowaniu przemysłowym stosuje się obudowy, panele, radiatory i elementy montażowe obrabiane metodą CNC, co zapewnia niezawodność w sterowanych szafach lub maszynach. W przypadku elektroniki medycznej i elektroniki pojazdów elektrycznych mogą obowiązywać wyższe wymagania dotyczące dokumentacji, identyfikowalności i zgodności z przepisami.

W przypadku podzespołów, w których istotne jest przestrzeganie przepisów, często potrzeba czegoś więcej niż tylko dobrej jakości części. Mogą one wymagać dokumentacji materiałowej, kontrolowanych wykończeń, raportów z kontroli, kontroli wersji oraz zasad pakowania. Nabywcy powinni potwierdzić te wymagania przed sporządzeniem oferty, ponieważ dokumentacja może mieć wpływ na koszt i czas realizacji.

Jak oceniać i wybierać elektroniczne elementy do obróbki CNC

Wybór elektronicznych elementów CNC to nie tylko kwestia wyboru dostawcy. To decyzja dotycząca projektu, procesu i ryzyka. Nabywca powinien ustalić, które cechy mają kluczowe znaczenie, który proces jest odpowiedni pod względem wielkości produkcji i geometrii oraz jaki poziom dokumentacji jest wymagany.

Na co powinni zwrócić uwagę nabywcy przed wyborem dostawcy elementów elektronicznych obsługującego technologie CNC?

Nabywcy powinni sprawdzić, czy dostawca jest w stanie wykonać elementy o cienkich ściankach, drobne detale, wycięcia na złącza, elementy wymagające zachowania płaskości, żebra radiatorów oraz części wrażliwe na zadziory. Powinni również sprawdzić, czy dostawca jest w stanie przeprowadzić kontrolę kluczowych elementów.

W przypadku elektroniki maszynowej nabywcy powinni sprawdzić zgodność sterowników i napędów, dobór silników, napięcie zasilania, okablowanie czujników, logikę wyłącznika awaryjnego, uziemienie, ekranowanie oraz dokumentację. W przypadku obrabianych części elektronicznych nabywcy powinni sprawdzić możliwości obróbki CNC, wsparcie w zakresie projektowania pod kątem produkcji (DFM), kontrolę wykończenia, metody kontroli jakości oraz dokumentację jakościową.

Matryca oceny dostawców: zdolność tolerancyjna, kontrola jakości, certyfikaty, wsparcie w zakresie projektowania pod kątem produkcji (DFM), dokumentacja

Lista kontrolna zapytania ofertowego: CAD, rysunki 2D, tolerancje, wykończenie, ilość, kontrola jakości, opakowanie, dostawa

Kompletny pakiet zapytania ofertowego powinien zawierać:

• Model CAD 3D w powszechnie stosowanym formacie inżynierskim.
• Rysunek 2D z tolerancjami krytycznymi i punktami odniesienia.
• Zasady dotyczące materiałów oraz ewentualnych dopuszczalnych zamienników.
• Wymagania dotyczące wykończenia, w tym grubość powłoki lub konieczność zastosowania maskowania.
• Zniżki ilościowe przy ocenie prototypów i produkcji.
• Wymagania dotyczące kontroli, w tym cechy krytyczne.
• Uwagi dotyczące zadziorów, łamania krawędzi, czyszczenia i pakowania.
• Wymagana dokumentacja, certyfikaty lub identyfikowalność.
• Planowany termin dostawy i status aktualizacji.

W zapytaniu ofertowym należy unikać nadmiernego stosowania tolerancji. Jeśli każdy wymiar zostanie oznaczony jako krytyczny, może to spowodować wzrost kosztów i wydłużenie czasu realizacji bez poprawy funkcjonalności. Lepszą metodą jest zdefiniowanie cech krytycznych dla funkcjonalności, a cechy standardowe pozostawić w praktycznych tolerancjach.

Zestawy elektroniczne do maszyn CNC a zakup komponentów na zamówienie: kiedy dopasowane komponenty zmniejszają ryzyko braku kompatybilności

Zestawy elektroniczne CNC pozwalają zmniejszyć ryzyko związane z kompatybilnością podczas wymiany lub modernizacji systemu sterowania maszyną. Dopasowane do siebie sterowniki, napędy, silniki, zasilacze, kable i czujniki mogą uprościć konfigurację i diagnostykę usterek. Jest to przydatne, gdy liczy się szybkość naprawy lub gdy nabywca nie chce osobno weryfikować każdego interfejsu.

Rozwiązania niestandardowe sprawdzają się lepiej, gdy maszyna ma nietypowe wymagania, wyższe cele wydajnościowe, szczególne potrzeby w zakresie bezpieczeństwa lub określoną architekturę sterowania. Kosztem tego jest czas poświęcony na prace inżynieryjne. Rozwiązania niestandardowe zapewniają większą kontrolę, ale zwiększają również konieczność weryfikacji napięcia, prądu, typu sygnału, uziemienia, ekranowania, ustawień oprogramowania układowego oraz dokumentacji.
