Precyzyjna obróbka skrawaniem w przemyśle lotniczym i kosmicznym: Kompletny przewodnik po tolerancjach, materiałach, kontroli jakości i wyborze dostawców

Precyzyjna obróbka skrawaniem w przemyśle lotniczym i kosmicznym polega na kontrolowanej produkcji elementów samolotów, statków kosmicznych, silników, układów paliwowych, układów hydraulicznych, układów napędowych oraz elementów konstrukcyjnych z wykorzystaniem obróbki CNC i powiązanych procesów subtraktywnych. Praca ta nie ogranicza się wyłącznie do dokładności maszyn. Określa ją połączenie tolerancji, właściwości materiałowych, zakresu kontroli, dokumentacji, identyfikowalności oraz kontroli ryzyka.

Dla zespołów inżynieryjnych i zaopatrzeniowych kluczowe pytanie nie polega po prostu na tym, czy daną funkcję można wyeliminować. Lepiej zapytać, czy dany element można obrabiać w sposób powtarzalny, niezawodnie kontrolować, w pełni udokumentować oraz wyprodukować bez powodowania niedopuszczalnych kosztów, opóźnień w realizacji zamówienia lub ryzyka niezgodności.

Czym jest precyzyjna obróbka skrawaniem w przemyśle lotniczym i dlaczego ma to znaczenie

Czym jest precyzyjna obróbka skrawaniem w przemyśle lotniczym i kosmicznym?

Precyzyjna obróbka w przemyśle lotniczym i kosmicznym polega na kontrolowanej produkcji elementów samolotów lub statków kosmicznych zgodnie z określonymi wymaganiami dotyczącymi wymiarów, geometrii, materiału oraz dokumentacji. Możliwości w tym zakresie należy oceniać na podstawie rodzaju elementów, strategii wyznaczania układu odniesienia, metod kontroli oraz powtarzalności produkcji, a nie na podstawie pojedynczej deklarowanej tolerancji maszyny. Przykłady tolerancji opublikowane w niniejszym artykule odnoszą się do możliwości obróbki konkretnych elementów i mogą wymagać dodatkowej obróbki wykańczającej, takiej jak szlifowanie, honowanie lub docieranie w przypadku powierzchni o największym znaczeniu.

Słowo “precyzja” ma znaczenie, ponieważ wiele części lotniczych i kosmicznych posiada cechy, które wpływają na przebieg obciążeń, uszczelnienie, wyrównanie, przepływ płynów, kontakt łożysk lub dopasowanie podczas montażu. Typowe obrabiane części lotnicze mogą wymagać tolerancji w zakresie około ±0,0001–0,001 cala, w zależności od typu elementu i krytyczności danej cechy. Są to wartości znacznie węższe niż w przypadku ogólnej obróbki CNC, gdzie tolerancje takie jak ±0,010 cala są często dopuszczalne w przypadku elementów o znaczeniu niekrytycznym.

Obróbka w przemyśle lotniczym a ogólna obróbka CNC: tolerancje, dokumentacja i ryzyko

Ogólna obróbka CNC może skupiać się na wytwarzaniu części spełniających wymiary podane na rysunkach przy zachowaniu rozsądnych kosztów. Precyzyjna obróbka dla przemysłu lotniczego i kosmicznego wiąże się z jeszcze większym poziomem kontroli. Dostawca musi wykazać, w jaki sposób część została wyprodukowana, z jakiej partii materiału pochodzi, w jaki sposób sprawdzono każdą kluczową cechę oraz czy proces pozostaje stabilny w czasie.

To zmienia perspektywę dyskusji na temat wykonalności. Nawet prosty na pierwszy rzut oka wspornik może okazać się trudny do wykonania, jeśli ma cienkie ścianki, wąskie tolerancje płaskości, kilka elementów zależnych od układu odniesienia oraz wymaga pełnej identyfikowalności materiału. Toczony element hydrauliczny może być niewielki, ale trudny do wyprodukowania, jeśli powierzchnie uszczelniające wymagają bardzo ścisłej kontroli wymiarów i precyzyjnego wykończenia powierzchni.

Dlaczego niezawodność o znaczeniu krytycznym dla lotów wpływa na wymagania dotyczące obróbki, kontroli i identyfikowalności

Niezawodność o znaczeniu krytycznym dla lotu zmienia znaczenie wady obróbki. Niewielka zadzior, niewłaściwa partia materiału, niestabilna średnica otworu lub niekontrolowana jakość powierzchni mogą stwarzać ryzyko podczas montażu lub eksploatacji. Z tego powodu w obróbce lotniczej stosuje się formalne systemy jakości, plany kontroli, kontrolę pierwszego egzemplarza, statystyczną kontrolę procesu oraz identyfikowalność.

Certyfikaty materiałów, dokumentacja procesowa, wyniki kontroli oraz kontrola wersji stanowią część dokumentacji produktu. W wielu przypadkach dokumentacja ta nie ma charakteru drugorzędnego w stosunku do samego elementu. Stanowi ona dowód na to, że element został wyprodukowany w kontrolowanych warunkach.

Tabela: Ogólna obróbka CNC a precyzyjna obróbka dla przemysłu lotniczego i kosmicznego

Wykonalność: Czy dana część lotnicza może zostać niezawodnie obrobiona?

W jaki sposób dobór materiału wpływa na obrabialność elementów lotniczych

Wybór materiału ma bezpośredni wpływ na siły skrawania, wytwarzanie ciepła, zużycie narzędzi, odkształcenia, jakość powierzchni oraz stabilność kontroli jakości. Aluminium jest często wybierane ze względu na zmniejszenie masy i łatwość obróbki. Tytan jest ceniony za stosunek wytrzymałości do masy oraz odporność na korozję, ale jest trudniejszy w obróbce. Nadstopy niklowe i stopy lotnicze odporne na wysokie temperatury są stosowane tam, gdzie kluczowe znaczenie mają właściwości termiczne, ale mogą one powodować zużycie narzędzi i wydłużać czas cyklu.

W ramach analizy wykonalności należy powiązać dobór materiału z jego przeznaczeniem. Jeśli aluminium spełnia wymagania dotyczące właściwości termicznych, wytrzymałości, odporności na zmęczenie materiału i korozję, może to zmniejszyć ryzyko związane z obróbką skrawaniem. Jeśli konieczne jest zastosowanie tytanu lub stopu niklu, w projekcie należy unikać niepotrzebnych głębokich wnęk, cienkich ścianek bez podparcia oraz nadmiernych wymagań dotyczących tolerancji w przypadku elementów o znaczeniu niekrytycznym.

Ograniczenia obróbki CNC aluminium w zastosowaniach lotniczych i kosmicznych

Obróbka CNC aluminium jest powszechnie stosowana w przemyśle lotniczym i kosmicznym, zwłaszcza w przypadku wsporników konstrukcyjnych, obudów, elementów złącznych i części o cienkich ściankach. Łatwość obróbki tego materiału pozwala na uzyskanie skomplikowanych kształtów oraz zmniejszenie masy. Ograniczeniem jest to, że aluminium nie nadaje się do wszystkich warunków obciążenia, temperatury, zużycia czy uszczelnienia.

Części aluminiowe mogą się również odkształcać, gdy z blachy lub kęsa usuwa się duże ilości materiału. Cienkie ścianki, szerokie wgłębienia i nierównomierne usuwanie materiału mogą powodować uwolnienie naprężeń wewnętrznych. W przypadku precyzyjnych części lotniczych inżynierowie powinni sprawdzić płaskość, stabilność punktu odniesienia, sztywność ścianek oraz wymagania dotyczące wykończenia po obróbce, zanim uznają aluminium za opcję niskiego ryzyka.

Gdy obróbka tytanowych części lotniczych staje się zbyt kosztowna

Części lotnicze z tytanu stają się kosztowne, gdy ich konstrukcja łączy w sobie trudne właściwości materiału z wąskimi tolerancjami i niewielką wielkością produkcji. Tytan charakteryzuje się niską przewodnością cieplną w porównaniu z aluminium, przez co ciepło ma tendencję do gromadzenia się w pobliżu krawędzi skrawającej. Zwiększa to ryzyko zużycia narzędzia i może ograniczać wydajność skrawania.

Koszt może szybko wzrosnąć, gdy części tytanowe zawierają głębokie wnęki, cienkie ścianki, małe promienie wewnętrzne, narzędzia o dużym zasięgu, precyzyjne wykończenie powierzchni oraz wiele elementów o krytycznym znaczeniu. Projekt może nadal być wykonalny, jednak nabywca powinien liczyć się z koniecznością bardziej szczegółowego planowania procesu, wolniejszym toczeniem, solidniejszym mocowaniem oraz dokładniejszą kontrolą jakości w porównaniu z częścią aluminiową o podobnej geometrii.

Jak zapobiegać odkształceniom w cienkościennych, obrabianych mechanicznie elementach lotniczych?

Cienkościenne elementy obrabiane dla przemysłu lotniczego są narażone na przemieszczenia podczas obróbki zgrubnej, wykańczającej, rozpięcia mocowania, obróbki cieplnej oraz kontroli. Odkształcenia są zazwyczaj spowodowane niską sztywnością, naprężeniami szczątkowymi w półfabrykacie, nierównomiernym usuwaniem materiału, dużą siłą mocowania lub ciepłem powstającym podczas cięcia.

Aby zmniejszyć ryzyko, projektanci procesów często stosują etapowe obróbki zgrubne i wykańczające, zrównoważone usuwanie materiału, planowanie odprężania (w stosownych przypadkach), ostre narzędzia, kontrolowany nacisk narzędzia oraz uchwyty, które podtrzymują element bez nadmiernego go unieruchamiania. Ważna jest również strategia wyboru punktu odniesienia. Jeśli element przesunie się po zwolnieniu z uchwytu, wąska tolerancja zmierzona w uchwycie może nie odzwierciedlać stanu swobodnego.

Jak działa precyzyjna obróbka skrawaniem w przemyśle lotniczym i kosmicznym

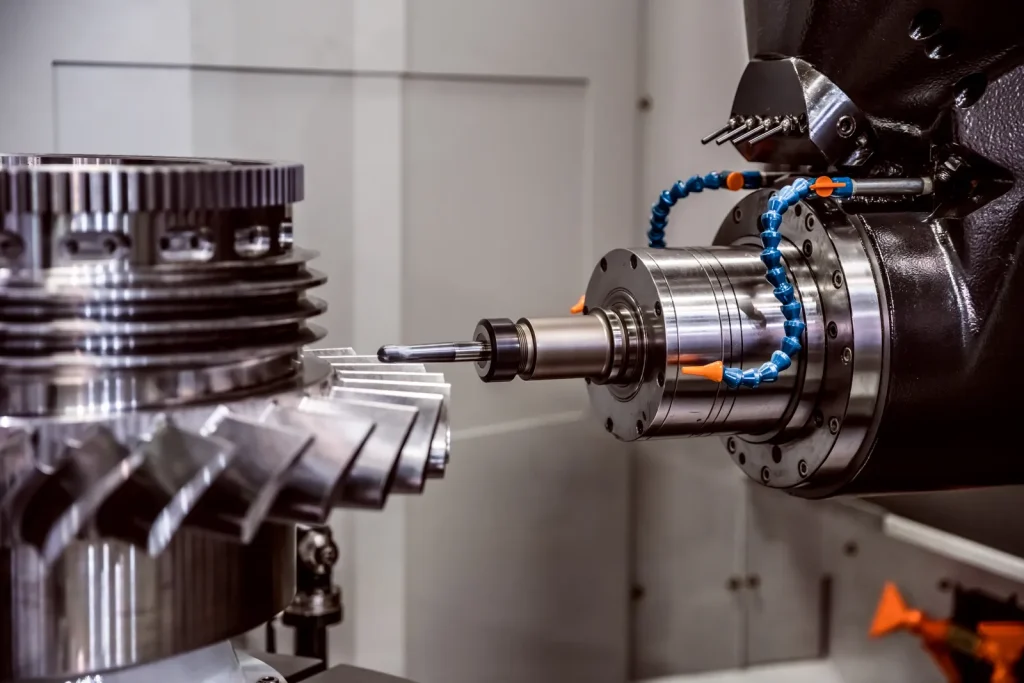

Porównanie obróbki 5-osiowej i 3-osiowej elementów dla przemysłu lotniczego i kosmicznego

Porównanie obróbki 5-osiowej i 3-osiowej w przypadku części lotniczych dotyczy przede wszystkim dostępu do obrabianych elementów, ustawień, kontroli układu odniesienia oraz długości narzędzia. Obróbka trójosiowa sprawdza się w przypadku elementów pryzmatycznych, płaskich elementów oraz prostszych wnęk. Obróbka pięcioosiowa umożliwia narzędziu zbliżanie się do złożonych powierzchni pod różnymi kątami, co pozwala ograniczyć liczbę ustawień i pomaga zachować relacje między punktami odniesienia.

Obróbka pięcioosiowa niekoniecznie jest lepszym rozwiązaniem dla każdego elementu. Wiąże się ona z większą złożonością programowania, symulacji i sterowania maszyną. Zazwyczaj najlepiej sprawdza się w przypadku wirników, obudów, wsporników o elementach ukośnych, geometrii związanej z turbinami oraz elementów, w przypadku których wielokrotne przestawianie pozycji wiązałoby się z ryzykiem utraty wyrównania.

Frezowanie CNC, toczenie, szlifowanie, obróbka elektroerozyjna i wykańczanie: kiedy który proces jest odpowiedni

Frezowanie CNC pozwala na wykonywanie wsporników, obudów, wnęk, rowków, żeberek oraz skomplikowanych kształtów konstrukcyjnych. Toczenie CNC nadaje się do wałów, tulei, tulei ślizgowych, korpusów hydraulicznych oraz okrągłych elementów uszczelniających lub łożyskowych. Szlifowanie stosuje się w przypadkach, gdy trudno jest uzyskać wymagane wymiary, okrągłość, płaskość lub chropowatość powierzchni wyłącznie za pomocą obróbki skrawaniem.

Technologia EDM pozwala na uzyskanie ostrych elementów wewnętrznych, niewielkich szczelin oraz detali z twardych materiałów w miejscach, gdzie zastosowanie narzędzi skrawających nie jest praktyczne. Obróbka wykańczająca może obejmować usuwanie zadziorów, zaokrąglanie krawędzi, polerowanie, przygotowanie do powlekania lub poprawę właściwości powierzchni. W przypadku precyzyjnej obróbki skrawaniem w przemyśle lotniczym i kosmicznym obróbka wykańczająca nie jest jedynie kosmetycznym dodatkiem. Może ona wpływać na trwałość zmęczeniową, szczelność, przepływ, czystość oraz montaż.

Ryzyko związane z nieodpowiednią konstrukcją uchwytów w precyzyjnej obróbce skrawaniem w przemyśle lotniczym i kosmicznym

Ryzyko związane z nieodpowiednią konstrukcją uchwytu w precyzyjnej obróbce skrawaniem w przemyśle lotniczym i kosmicznym obejmuje przemieszczanie się detalu, odkształcenia, błędy punktu odniesienia, drgania, kolizje narzędzi oraz rozbieżności w wynikach kontroli. Uchwyt musi zapewniać powtarzalne pozycjonowanie detalu, umożliwiając jednocześnie dostęp do obrabianej powierzchni oraz kontrolując siły skrawania.

Niewłaściwe zaprojektowanie osprzętu mocującego jest częstą przyczyną sytuacji, w której element wygląda na wykonalny w programie CAD, ale nie sprawdza się w produkcji. Cienkie ścianki mogą się wyginać. Duże elementy mogą wibrować. W przypadku elementów wymagających wielu operacji mogą kumulować się błędy punktu odniesienia. W przypadku osprzętu lotniczego koncepcja osprzętu mocującego powinna zostać zweryfikowana przed przekazaniem do produkcji, zwłaszcza gdy w grę wchodzą wąskie tolerancje położeniowe lub cienkie elementy konstrukcyjne.

Jak obrabiać tytanowe elementy lotnicze bez utwardzania obróbczego

Sposób obróbki tytanowych elementów lotniczych bez utwardzania przez obróbkę zależy od kontroli temperatury, stanu narzędzia, kształtowania się wiórów oraz stabilności cięcia. Tytan może powodować ocieranie, stępianie narzędzi, słabe wciąganie wióra oraz utrudniony dopływ chłodziwa. Jeśli narzędzie ociera się zamiast wykonywać czyste cięcie, powierzchnia może ulec miejscowemu utwardzeniu, co zwiększa zużycie narzędzia.

Stabilny proces opiera się na ostrych narzędziach, odpowiednich parametrach skrawania, solidnym mocowaniu obrabianego elementu, skutecznym chłodzeniu oraz strategiach torów narzędziowych pozwalających uniknąć przestojów. Celem jest zapewnienie równomiernego skrawania, odprowadzanie ciepła za pomocą wiórów w jak największym stopniu oraz unikanie powtarzających się przejść, które powodują tarcie tej samej powierzchni.

Zalety, ograniczenia i kompromisy produkcyjne

Zalety: możliwość uzyskania wąskich tolerancji, lekkość konstrukcji, powtarzalność oraz złożona geometria

Precyzyjna obróbka skrawaniem w przemyśle lotniczym i kosmicznym zapewnia możliwość uzyskania wąskich tolerancji, powtarzalność, zmniejszenie masy oraz realizację skomplikowanych geometrii. Doskonale nadaje się do produkcji części wymagających kontrolowanych połączeń, dokładnych układów otworów, precyzyjnych powierzchni uszczelniających, cienkich żeber oraz wysokiej jakości punktów odniesienia.

Rozwiązanie to umożliwia również realizację zleceń lotniczych i kosmicznych o niewielkiej wielkości produkcji oraz na zamówienie, ponieważ części można wycinać z certyfikowanego materiału bez konieczności stosowania specjalistycznych narzędzi odlewniczych lub kuźniczych. Jest to przydatne w przypadku prototypów, sprzętu testowego, części zamiennych, elementów statków kosmicznych oraz specjalistycznych komponentów dla przemysłu obronnego i lotniczego.

Gdy obróbka CNC nie nadaje się do skomplikowanych części lotniczych

Obróbka CNC nie nadaje się do skomplikowanych części lotniczych, gdy ich konstrukcja powoduje nadmierne straty materiału, utrudnia dostęp do wewnętrznych elementów, wymaga ekstremalnego zasięgu narzędzia, prowadzi do niekontrolowanych odkształceń lub wiąże się z wymaganiami dotyczącymi tolerancji, których nie da się wiarygodnie zweryfikować.

Decyzja o odrzuceniu projektu wynika często w równym stopniu z ograniczeń związanych z weryfikacją, jak i z ograniczeń obróbki. Cechy wewnętrzne bez dostępu do kontroli, punkty odniesienia, których nie da się ustalić w sposób powtarzalny, geometria w stanie swobodnym, która ulega zmianie po zwolnieniu mocowania, lub krytyczne otwory wymagające spójności rzędu poniżej jednej tysięcznej bez zdefiniowanej ścieżki obróbki wykańczającej powinny być traktowane jako elementy wysokiego ryzyka. Jeśli obróbka, mocowanie i pomiary nie mogą zostać dostosowane do tego samego układu punktów odniesienia, ścieżka procesu nie jest wystarczająco dopracowana, aby można było zatwierdzić produkt do produkcji.

Dana geometria może sprawdzić się w ramach jednorazowej demonstracji, ale nie być wystarczająco stabilna do zastosowania w produkcji seryjnej. Elementy o zamkniętych kanałach wewnętrznych, organicznych strukturach kratowych lub bardzo wysokim stosunku objętości materiału do powierzchni mogą lepiej nadawać się do odlewania, kucia, produkcji addytywnej lub rozwiązania hybrydowego. Przy podejmowaniu decyzji należy wziąć pod uwagę funkcjonalność, certyfikację materiału, dostępność do kontroli, wykończenie powierzchni oraz wymagania dokumentacyjne.

Produkcja addytywna a obróbka wykańczająca elementów lotniczych i kosmicznych

Produkcja addytywna pozwala tworzyć złożone kształty, których obróbka skrawaniem z litego materiału jest trudna lub wiąże się z dużymi stratami. Technologia ta może pomóc w tworzeniu lekkich konstrukcji, kanałów wewnętrznych oraz konsolidacji elementów. Niemniej jednak elementy wytworzone metodą addytywną często nadal wymagają obróbki wykańczającej w zakresie kluczowych punktów odniesienia, otworów, powierzchni uszczelniających, powierzchni łożyskowych oraz połączeń montażowych.

W przypadku elementów lotniczych i kosmicznych produkcja addytywna i obróbka skrawaniem często uzupełniają się, a nie zastępują się nawzajem. Proces addytywny pozwala uzyskać kształt zbliżony do docelowego, natomiast precyzyjna obróbka skrawaniem zapewnia uzyskanie kontrolowanych powierzchni, od których zależy prawidłowość montażu.

Tabela: Metoda produkcji a możliwości w zakresie tolerancji, jakość wykończenia powierzchni, dokumentacja oraz wpływ na koszty

Typowe problemy i scenariusze awarii

Praktycznym podejściem do kontroli jest powiązanie każdego rodzaju awarii z przyczyną, metodą zapobiegania oraz etapem weryfikacji za pomocą analizy PFMEA i planu kontroli. Na przykład odkształcenie cienkich ścianek może wymagać stopniowego zgrubnego obrabiania, odprężania oraz obróbki wykańczającej z ograniczeniem ruchów, podczas gdy odchylenie średnicy otworu może wymagać ustalenia limitów trwałości narzędzi oraz kontroli międzyoperacyjnych. Taka logika kontroli ryzyka jest bardziej niezawodna niż traktowanie wad jako odosobnionych problemów na hali produkcyjnej.

Przyczyny powstawania zadziorów podczas obróbki CNC w przemyśle lotniczym i kosmicznym

Do przyczyn powstawania zadziorów podczas obróbki CNC w przemyśle lotniczym i kosmicznym należą: zużycie narzędzi, plastyczne zachowanie materiału, krawędzie wyjściowe, cięcia przerywane, nieodpowiednie parametry skrawania oraz cienkie elementy bez podparcia. Zadziorów nie należy lekceważyć, ponieważ mogą one odrywać się jako ciała obce lub wpływać na dopasowanie, przepływ, szczelność oraz krawędzie podatne na zmęczenie materiału.

Usuwanie zadziorów należy zaplanować, a nie pozostawiać przypadkowi. Wymagania dotyczące zaokrąglenia krawędzi powinny być jasno określone na rysunku, a dostawca powinien potwierdzić, w jaki sposób zadziory zostaną usunięte bez naruszania wymiarów krytycznych ani jakości wykończenia powierzchni.

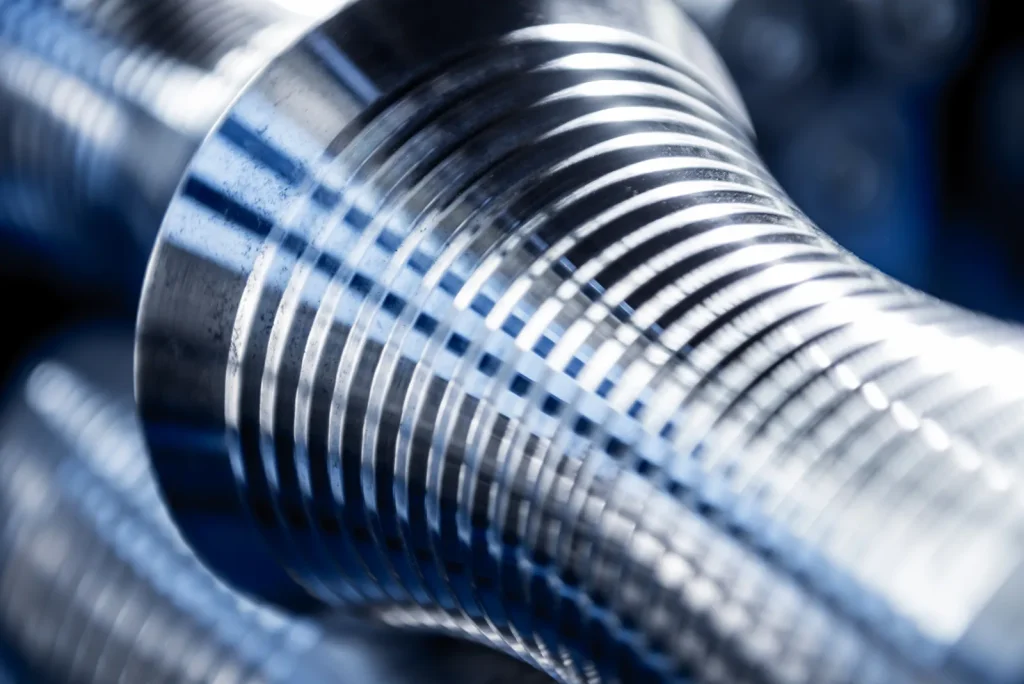

Problemy związane z wykończeniem powierzchni w precyzyjnej obróbce skrawaniem dla przemysłu lotniczego i kosmicznego

Problemy z jakością wykończenia powierzchni w precyzyjnej obróbce skrawaniem dla przemysłu lotniczego i kosmicznego mogą wynikać ze zużycia narzędzi, drgań, osadzania się wiórów na krawędziach narzędzi, niewłaściwej regulacji chłodziwa, niewłaściwej strategii toru narzędzia lub niestabilnego mocowania detalu. Jakość wykończenia powierzchni ma szczególne znaczenie w przypadku połączeń uszczelniających, łożyskowych, hydraulicznych oraz w układach paliwowych.

W przypadku niektórych powierzchni wymagających szczególnej precyzji dopuszczalna wartość Ra może wynosić 16 mikrocalów, czyli około 0,4 µm, lub mniej. W zależności od przeznaczenia inne powierzchnie mogą charakteryzować się większą chropowatością. Ponieważ opublikowane wartości chropowatości różnią się w zależności od zastosowania, w rysunku technicznym należy określić chropowatość powierzchni tylko w tych przypadkach, w których ma ona wpływ na działanie, kontrolę jakości lub montaż.

Wpływ zużycia narzędzi na dokładność wymiarową w obróbce CNC w przemyśle lotniczym i kosmicznym

Zużycie narzędzi ma bezpośredni wpływ na dokładność wymiarową w obróbce CNC w przemyśle lotniczym i kosmicznym. W miarę zużywania się krawędzi skrawającej może dochodzić do zmian rozmiarów elementów, chropowatości powierzchni, powstawania zadziorów, temperatury skrawania oraz siły skrawania. W przypadku otworów, rowków i powierzchni uszczelniających o wąskich tolerancjach nawet niewielkie zmiany w stanie narzędzia mogą spowodować, że elementy nie będą spełniały wymagań tolerancji.

Stabilny proces w przemyśle lotniczym i kosmicznym powinien obejmować kontrolę trwałości narzędzi, kontrole międzyoperacyjne, zarządzanie przesunięciami oraz informacje zwrotne z kontroli. Czekanie z wykryciem odchyleń spowodowanych zużyciem narzędzi aż do kontroli końcowej zwiększa ryzyko powstania braku.

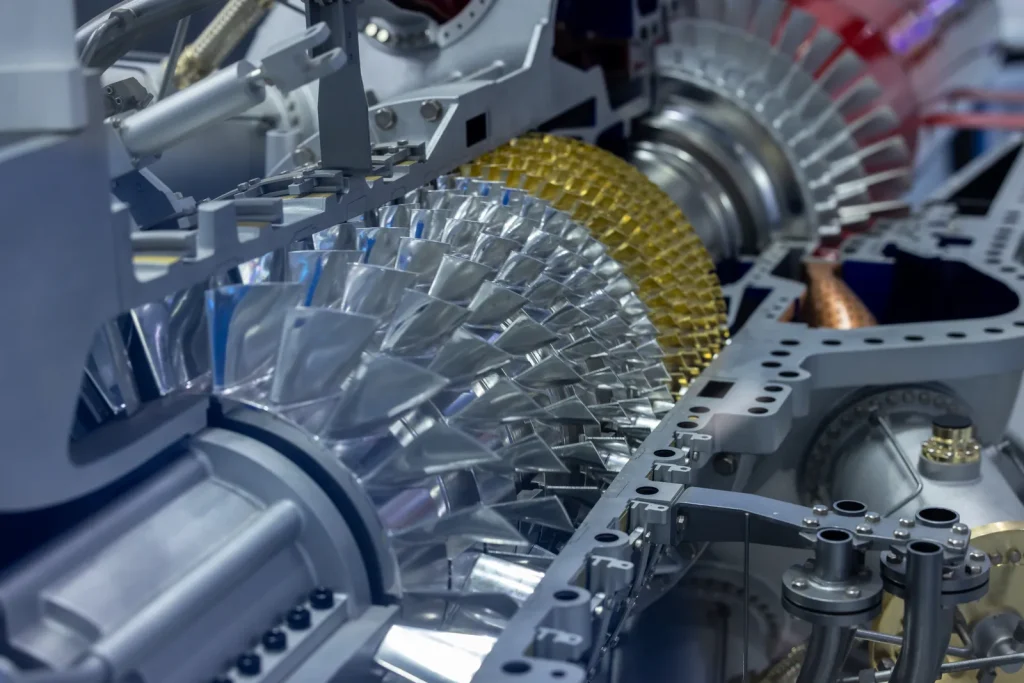

Dlaczego podczas obróbki dużych elementów lotniczych i kosmicznych dochodzi do drgań

Podczas obróbki dużych elementów lotniczych i kosmicznych dochodzi do drgań, gdy maszyna, narzędzie, uchwyt i obrabiany element tworzą niestabilny układ skrawający. Duże ramy, obudowy, żebra i konstrukcje o cienkich ściankach mogą wibrować z powodu braku sztywności w niektórych kierunkach. Długie narzędzia i agresywne skrawanie mogą pogłębiać ten problem.

Drgania mogą pogorszyć jakość wykończenia powierzchni, zmniejszyć dokładność wymiarową, skrócić żywotność narzędzia oraz spowodować powstawanie śladów podatnych na zmęczenie materiału. Aby temu zapobiec, konieczne może być zastosowanie lepszego podparcia, zmiana ścieżek narzędzia, użycie krótszych narzędzi, zmniejszenie promieniowego nacisku, zmiana prędkości obrotowej wrzeciona lub zmiana kolejności operacji zgrubnych i wykańczających.

Czynniki kosztów, tolerancji i czasu realizacji

Jakie tolerancje są typowe dla obrabianych części lotniczych i kosmicznych?

Typowe tolerancje obróbki skrawaniem w przemyśle lotniczym i kosmicznym zależą od tego, czy wymaganiem jest prosty wymiar, kontrola GD&T, czy też gotowy element uzyskany w wyniku szlifowania, honowania lub docierania. Wyniki uzyskane na prototypach i możliwości powtarzalnej produkcji nie są identyczne, dlatego dla każdego krytycznego elementu należy potwierdzić przebieg procesu i metodę kontroli. Zgodnie z praktyczną zasadą otwory, powierzchnie uszczelniające, pasowania łożyskowe i relacje położeniowe należy rozpatrywać jako kontrole dotyczące konkretnych elementów, a nie traktować je jako ogólne określenie tolerancji dla całej części.

Czynniki wpływające na stabilność tolerancji w precyzyjnych częściach lotniczych

Czynniki wpływające na stabilność tolerancji precyzyjnych elementów lotniczych obejmują naprężenia materiałowe, ciepło powstające podczas obróbki skrawaniem, powtarzalność mocowania, zużycie narzędzi, zachowanie termiczne maszyny, sztywność elementu, metodę kontroli oraz kontrolę warunków otoczenia. Element może przejść kontrolę bezpośrednio po obróbce, ale ulec przemieszczeniu po zwolnieniu z mocowania lub w wyniku zmiany temperatury.

Obróbka i kontrola w warunkach klimatyzowanych mogą okazać się pomocne, gdy tolerancje sięgają poziomu mikronów. Kontrola za pomocą maszyny CMM, pomiary sondą w trakcie procesu oraz statystyka kontroli jakości (SPC) pomagają wykryć odchylenia, zanim doprowadzą one do powstania partii elementów niezgodnych z wymaganiami.

Czynniki wpływające na koszty produkcji obrabianych elementów lotniczych wytwarzanych w małych seriach

Czynniki wpływające na koszty w przypadku produkowanych w niewielkich seriach elementów lotniczych obrabianych maszynowo obejmują czas programowania, niestandardowe przyrządy mocujące, kontrolę pierwszego egzemplarza, certyfikację materiałów, czas przezbrajania, specjalistyczne oprzyrządowanie, obróbkę wykończeniową oraz pełną dokumentację. W przypadku produkcji małoseryjnej te koszty stałe rozkładają się na mniejszą liczbę części.

Ważny jest również wybór materiału. Tytan i stopy niklu zazwyczaj powodują większe zużycie narzędzi i wydłużają czas cyklu w porównaniu z aluminium. Złożona geometria, konieczność obróbki wieloosiowej, wysokie wymagania dotyczące chropowatości powierzchni oraz zakres szczegółowej kontroli mogą sprawić, że koszt pierwszego egzemplarza będzie znacznie wyższy niż w przypadku prostej serii produkcyjnej.

Wyzwania związane z czasem realizacji niestandardowych elementów obrabianych dla przemysłu lotniczego i kosmicznego

Wyzwania związane z czasem realizacji niestandardowych elementów obrabianych dla przemysłu lotniczego i kosmicznego często wynikają z dostępności certyfikowanych materiałów, przeglądu projektowego, projektowania osprzętu mocującego, programowania CAM, planowania kontroli jakości, zatwierdzania pierwszego egzemplarza, zewnętrznych procesów specjalnych oraz przeglądu dokumentacji. Sam czas obróbki może stanowić jedynie jedną z części harmonogramu.

Zmiany wprowadzone po wydaniu mogą spowodować opóźnienia, ponieważ rysunki, modele, plany kontroli oraz dokumenty FAI mogą wymagać aktualizacji. Stabilne wymagania na etapie zapytania ofertowego pomagają ograniczyć konieczność ponownej pracy oraz ryzyko związane z harmonogramem.

Zastosowania w przemyśle lotniczym i kosmicznym oraz przykłady wykorzystania

Elementy konstrukcyjne płatowca: wsporniki, obudowy, elementy mocujące i części o cienkich ściankach

Elementy konstrukcyjne płatowca to często wsporniki, obudowy, łączniki, żebra oraz elementy o cienkich ściankach. W przypadku tych elementów konieczne jest znalezienie równowagi między zmniejszeniem masy a zapewnieniem sztywności. Wgłębienia, żebra i cienkie przekroje mogą wprawdzie zmniejszyć masę, ale mogą również zwiększyć ryzyko odkształceń i drgań.

Obróbka skrawaniem jest odpowiednim rozwiązaniem, gdy projekt wymaga precyzyjnych punktów odniesienia, układów otworów, powierzchni montażowych lub złożonych profili wykonanych z certyfikowanego materiału. Kluczowe czynniki, które należy sprawdzić pod kątem wykonalności, to grubość ścianek, schemat punktów odniesienia, naprężenia w materiale oraz dostępność do kontroli.

Elementy silników i turbin: wyzwania związane z obróbką termoodpornych stopów stosowanych w lotnictwie

Elementy silników i turbin stanowią wyzwanie przy obróbce termoodpornych stopów stosowanych w przemyśle lotniczym. Materiały te wybiera się ze względu na wytrzymałość w wysokich temperaturach, jednak właśnie ta właściwość może stanowić duże obciążenie dla narzędzi skrawających. Konieczne jest kontrolowanie temperatury, utwardzania przez odkształcenie oraz zużycia narzędzi.

Elementy precyzyjne w konstrukcji silnika mogą wymagać węższych tolerancji niż wiele elementów konstrukcyjnych. Plan procesu musi uwzględniać stabilną obróbkę skrawaniem, kontrolowaną obróbkę wykańczającą oraz kontrolę geometrii, która może mieć wpływ na obrót, przepływ, szczelność lub właściwości termiczne.

Elementy układu paliwowego, hydraulicznego i napędowego wymagające szczelnego uszczelnienia oraz powierzchni łożyskowych

Elementy układu paliwowego, hydraulicznego i napędowego często wymagają szczelnych połączeń i precyzyjnych powierzchni łożyskowych. Otwory, powierzchnie czołowe, rowki, gwinty i powierzchnie styku mogą wymagać bardzo ścisłej kontroli wymiarów i precyzyjnego wykończenia powierzchni. W przypadku tych części nawet niewielki błąd wymiarowy może powodować wycieki, tarcie, spadek ciśnienia lub problemy z montażem.

Obróbka skrawaniem doskonale sprawdza się w przypadku tych elementów, gdy toczenie, frezowanie, szlifowanie i wykańczanie są połączone z odpowiednią kontrolą jakości. Nabywca powinien upewnić się, że powierzchnie krytyczne są wyraźnie oznaczone, a tolerancje i wymagania dotyczące wykończenia są dostosowane do funkcji danego elementu.

Komponenty klasy kosmicznej: wymagania dotyczące kontroli zanieczyszczeń, odgazowywania i identyfikowalności

Komponenty przeznaczone do zastosowań kosmicznych muszą spełniać wymagania dotyczące kontroli zanieczyszczeń, odgazowywania oraz identyfikowalności. Materiały i wykończenia należy dobierać pod kątem pracy w próżni, cykli termicznych, ekspozycji na promieniowanie oraz warunków środowiskowych charakterystycznych dla danej misji. Zachowanie czystości podczas obsługi jest często ważniejsze niż w przypadku wielu części lotniczych.

Sprzęt kosmiczny może wymagać pełnej identyfikowalności materiałów, dokumentacji pierwszego egzemplarza, badań nieniszczących oraz odniesień do norm dotyczących sektora kosmicznego. Analiza wykonalności powinna uwzględniać obróbkę skrawaniem, czyszczenie, pakowanie i dokumentację jako jeden spójny proces.

Kontrola jakości, inspekcja i zgodność z przepisami

W jaki sposób kontrola jakości w przemyśle lotniczym i kosmicznym zmniejsza ryzyko wystąpienia elementów niezgodnych z wymaganiami

Kontrola jakości w przemyśle lotniczym i kosmicznym ogranicza ryzyko wystąpienia elementów niezgodnych z wymaganiami poprzez nadzorowanie procesu, zanim części nie przejdą kontroli. Obejmuje to udokumentowane procedury, przeszkolonych operatorów, skalibrowany sprzęt, kontrolowane materiały, określone plany kontroli oraz działania naprawcze w przypadku wystąpienia odchyleń.

Celem nie jest jedynie oddzielenie dobrych części od wadliwych. Chodzi o zapobieganie odchyleniom, wczesne wykrywanie zagrożeń oraz prowadzenie dokumentacji potwierdzającej zgodność z normami. Dlatego właśnie SPC jest powszechnie stosowane w przypadku elementów produkcyjnych o wąskich tolerancjach.

Wymagania kontrolne dotyczące obrabianych elementów lotniczych o wąskich tolerancjach

Wymagania dotyczące kontroli elementów obrabianych dla przemysłu lotniczego o wąskich tolerancjach mogą obejmować pomiary na maszynie CMM, pomiary chropowatości powierzchni, pomiary otworów, kontrolę gwintów, kontrolę wzrokową, pomiary sondą w trakcie produkcji oraz końcowe raporty wymiarowe. Elementy krytyczne mogą wymagać częstszych kontroli lub kontroli pełnej.

Możliwość przeprowadzenia kontroli stanowi odrębny etap decyzyjny w stosunku do możliwości obróbki. Element może zostać wycięty, ale mimo to nie przejść weryfikacji pod kątem zaopatrzenia, jeśli punkty odniesienia są niedostępne, linia widzenia jest zasłonięta, cechy w stanie swobodnym są niestabilne lub niepewność pomiaru jest zbyt duża w stosunku do określonego poziomu kontroli. Przed dopuszczeniem do produkcji cechy krytyczne powinny zostać przyporządkowane do określonej metody pomiaru.

Kontrola musi być zgodna z tolerancją. Jeśli parametr jest określony z dokładnością do kilku mikronów, system pomiarowy musi być wystarczająco precyzyjny, aby go zweryfikować. Nieodpowiednie zaplanowanie pomiarów może sprawić, że sprawny proces obróbki będzie wyglądał na niestabilny lub, co gorsza, doprowadzić do dopuszczenia wadliwych części do obrotu.

AS9100, ISO 9001, NADCAP, FAI, SPC oraz identyfikowalność materiałów

AS9100 jest normą zarządzania jakością w przemyśle lotniczym i kosmicznym, opartą na ISO 9001. Wprowadza on ukierunkowane na branżę lotniczą i kosmiczną mechanizmy kontroli ryzyka, identyfikowalności, zarządzania konfiguracją, kontroli dostawców oraz bezpieczeństwa produktów. Norma ISO 9001 stanowi podstawową strukturę systemu jakości.

W codziennej obróbce skrawaniem norma AS9100 ma wpływ na kontrolę wersji, zatwierdzane zmiany procesów, postępowanie w przypadku niezgodności oraz identyfikowalną dokumentację łączącą materiał, ustawienia, kontrolę jakości i wysyłkę. Norma NADCAP ma znaczenie, gdy zakres obejmuje procesy specjalne, takie jak obróbka cieplna, powlekanie lub badania nieniszczące, a nie same rutynowe frezowanie czy toczenie. Certyfikacja jest jedynie wskaźnikiem; nabywcy nadal potrzebują dowodów na to, że rzeczywiste ryzyko związane z rodziną części, materiałem i cechami jest kontrolowane.

NADCAP jest zazwyczaj powiązana ze specjalnymi procesami, takimi jak obróbka cieplna, powlekanie, spawanie i badania nieniszczące. FAI, często oparte na normie AS9102, pozwala sprawdzić, czy nowa lub zmodyfikowana część spełnia wymagania rysunku technicznego i specyfikacji. SPC monitoruje przebieg procesu w czasie. Identyfikowalność materiałów pozwala powiązać każdą gotową część z zatwierdzoną dokumentacją materiałową i partiami.

Źródła: organizacje normalizacyjne, AS9102 FAI, ECSS, MIL-STD-810, raporty branżowe

Do odpowiednich norm i dokumentów odniesienia należy norma AS9100 dotycząca zarządzania jakością w przemyśle lotniczym i kosmicznym, AS9102 w zakresie kontroli pierwszego egzemplarza, normy ISO 9001 dotyczące systemów zarządzania jakością, akredytacji NADCAP w zakresie procesów specjalnych, norm ECSS dotyczących materiałów i procesów kosmicznych oraz normy MIL-STD-810 dotyczącej metod badań środowiskowych.

Wskazówki te nie zastępują rysunku technicznego, zamówienia ani specyfikacji klienta. Stanowią one ramy służące do kontroli produkcji, kontroli jakości, dokumentacji oraz zarządzania ryzykiem.

Jak ocenić dostawcę usług obróbki skrawaniem dla przemysłu lotniczego i kosmicznego

Lista kontrolna: kryteria oceny w zakresie inżynierii, jakości, zaopatrzenia i zarządzania programami

Zespoły inżynierów powinny przeanalizować doświadczenie w zakresie materiałów, planowanie procesów, strategię dotyczącą przyrządów mocujących, możliwości CAD/CAM, wykonalność tolerancji oraz wsparcie w zakresie projektowania pod kątem produkcji (DFM). Zespoły ds. jakości powinny sprawdzić status certyfikacji AS9100, sprzęt kontrolny, kontrolę kalibracji, doświadczenie w zakresie kontroli końcowej (FAI), identyfikowalność, postępowanie w przypadku niezgodności oraz stosowanie statystyki kontroli procesów (SPC).

Dział zaopatrzenia powinien przeanalizować możliwości produkcyjne, ryzyko związane z czasem realizacji, gotowość do produkcji małych serii, kontrolę procesów zewnętrznych oraz obciążenie związane z dokumentacją. Kierownicy programu powinni sprawdzić komunikację, kontrolę zmian, przejrzystość harmonogramu oraz zdolność do realizacji powtarzających się zamówień po zatwierdzeniu pierwszego egzemplarza.

Karta oceny dostawcy: możliwości, metrologia, certyfikaty, dokumentacja i kontrola produkcji

Co powinni sprawdzić nabywcy przed zatwierdzeniem dostawcy precyzyjnej obróbki skrawaniem dla przemysłu lotniczego i kosmicznego?

Przed zatwierdzeniem dostawcy precyzyjnej obróbki skrawaniem dla przemysłu lotniczego i kosmicznego zamawiający powinni sprawdzić, czy dostawca jest w stanie zapewnić wymagane tolerancje w przypadku wybranego materiału oraz potwierdzić to odpowiednią kontrolą jakości. Powinni również upewnić się, że wymagania dotyczące dokumentacji są jasno określone przed złożeniem zamówienia.

Przed wysłaniem zapytania ofertowego należy przygotować aktualną wersję rysunku, model 3D, specyfikację materiałową, listę cech krytycznych, specjalne wymagania procesowe oraz oczekiwania dotyczące kontroli lub sprawozdawczości. Nabywcy powinni również poprosić o przykładowy pakiet FAI, listę przyrządów pomiarowych dostosowaną do typu cech, przykładowy łańcuch identyfikowalności oraz dowody potwierdzające zdolność do produkcji podobnych części. Dostawca może posiadać certyfikat, a mimo to nie nadawać się do realizacji zamówienia, jeśli części nie da się zmierzyć, zamocować w uchwycie lub kontrolować w ramach powtarzalnej produkcji.

Przegląd powinien obejmować rysunki, modele, specyfikacje, wersje dokumentacji, wymagania materiałowe, procesy specjalne, wymagania dotyczące kontroli FAI, wykończenie powierzchni oraz wykazy elementów krytycznych. Niejasności na tym etapie często przekładają się później na koszty, opóźnienia lub spory.

Sygnały ostrzegawcze: niepoparte dowodami deklaracje dotyczące tolerancji, słaba identyfikowalność, nieodpowiednie planowanie przyrządów kontrolnych oraz niejasny zakres kontroli

Do sygnałów ostrzegawczych należą: niepoparte dowodami deklaracje dotyczące tolerancji, brak kontroli identyfikowalności, nieodpowiednie planowanie przyrządów, niejasny zakres kontroli oraz nieprecyzyjne odpowiedzi dotyczące dokumentacji pierwszego egzemplarza. Kolejnym sygnałem ostrzegawczym jest traktowanie gratowania, czyszczenia lub wykończenia powierzchni jako drobnych szczegółów, podczas gdy od nich zależy funkcjonalność części.

Dostawca nie musi deklarować, że dysponuje wszystkimi możliwościami. W rzeczywistości rozważny dostawca zidentyfikuje ryzyka, zada pytania techniczne i wyjaśni ograniczenia. Takie postępowanie jest często bardziej przydatne niż ogólne zapewnienie, że każda tolerancja lub każdy materiał nie stanowi dla niego problemu.

Wnioski

Precyzyjna obróbka skrawaniem w przemyśle lotniczym i kosmicznym sprawdza się w sytuacjach, gdy dany element wymaga ścisłej kontroli wymiarowej, certyfikowanych materiałów, wysokiej jakości powierzchni, identyfikowalności oraz powtarzalności produkcji. Jest ona powszechnie stosowana w przypadku elementów konstrukcyjnych płatowca, części silników i turbin, elementów układów hydraulicznych i paliwowych, osprzętu uruchamiającego oraz komponentów przeznaczonych do zastosowań kosmicznych.

Projekt może stać się ryzykowny, gdy łączy w sobie trudne w obróbce materiały, cienkie ścianki, nieodpowiednią strategię wyboru punktu odniesienia, wąskie tolerancje dla elementów niekrytycznych, niejasne wymagania kontrolne lub brak jasno określonych oczekiwań dotyczących dokumentacji. Najlepszym kolejnym krokiem jest analiza wykonalności, która przed rozpoczęciem produkcji uwzględnia powiązania między funkcjonalnością, materiałem, geometrią, tolerancjami, wykończeniem powierzchni, kontrolą jakości i identyfikowalnością.
