Części CNC do urządzeń medycznych: przewodnik po projektowaniu, materiałach, jakości i produkcji

Części do urządzeń medycznych obrabiane metodą CNC to elementy stosowane w urządzeniach, instrumentach, podzespołach, systemach testowych, a czasami także w zastosowaniach związanych z implantami. Główny powód, dla którego w tej dziedzinie stosuje się obróbkę CNC, jest prosty: wiele części medycznych wymaga precyzyjnych wymiarów, powtarzalności produkcji oraz materiałów dostosowanych do zastosowań medycznych.

Dla zespołów inżynierów i osób odpowiedzialnych za zakupy techniczne kluczowe pytanie nie polega wyłącznie na tym, czy zakład jest w stanie obrobić dany materiał. Bardziej istotne jest to, czy projekt części, materiał, tolerancja, wykończenie powierzchni, proces obróbki wykończeniowej, plan kontroli oraz ścieżka identyfikowalności stanowią spójną całość. Część może być łatwa do obróbki w ogólnym środowisku przemysłowym, ale stanowić ryzyko w kontekście urządzeń medycznych, jeśli zadziory, zanieczyszczenia, odchylenia wymiarowe lub brakująca dokumentacja mogłyby wpłynąć na jej działanie lub proces zatwierdzania.

W niniejszym artykule skupiono się na czynnikach związanych z projektowaniem i jakością części do urządzeń medycznych wytwarzanych metodą CNC. Artykuł ten jest przeznaczony do celów oceny wykonalności, pozyskiwania dostawców oraz wczesnego planowania produkcji.

Czym są części do urządzeń medycznych wytwarzane metodą CNC i dlaczego mają one znaczenie

Części do urządzeń medycznych wytwarzane metodą CNC to elementy produkowane w procesie obróbki skrawaniem sterowanej numerycznie, przeznaczone do zastosowań medycznych, chirurgicznych, diagnostycznych lub do produkcji urządzeń. Obróbka CNC polega na usuwaniu materiału z metalowego lub plastikowego półfabrykatu za pomocą sterowanych narzędzi skrawających. W produkcji medycznej proces ten jest stosowany, ponieważ pozwala uzyskać precyzyjne elementy z materiałów takich jak stal nierdzewna, tytan, nitinol, PEEK, PTFE oraz inne tworzywa sztuczne klasy medycznej.

Praktycznym sposobem oceny wymagań dotyczących kontroli jest podział części według poziomów ryzyka. Prototypy zazwyczaj wymagają jedynie podstawowej identyfikacji materiałowej oraz kontroli zgodności z przeznaczeniem, podczas gdy części produkcyjne, które nie mają kontaktu z pacjentem, często wymagają ściślejszej kontroli zmian, przestrzegania zasad czystości oraz dokumentowanej kontroli. Części mające kontakt z pacjentem oraz części przylegające do implantów zazwyczaj wymagają ściślejszej kontroli dostawców, wyraźniejszej identyfikowalności oraz udokumentowanego przetwarzania, ponieważ dokumentacja części może zostać poddana przeglądowi podczas walidacji, dochodzenia lub audytu.

Termin “części CNC do wyrobów medycznych” może obejmować gotowe elementy wyrobów, części prototypowe, elementy seryjne, części narzędzi chirurgicznych, elementy stykające się z implantami, obudowy, uchwyty oraz niestandardowe części do wyrobów medycznych. W języku zamówień termin “obróbka CNC części medycznych” często odnosi się do pełnego pakietu usług produkcyjnych: weryfikacji projektu CAD, obróbki skrawaniem, gratowania, wykańczania, kontroli jakości oraz dokumentacji.

Typowe elementy medyczne obrabiane metodą CNC: narzędzia chirurgiczne, implanty, obudowy, uchwyty oraz niestandardowe części urządzeń

Wykaz części CNC do praktycznych urządzeń medycznych często obejmuje kilka grup części:

• Elementy narzędzi chirurgicznych, takie jak uchwyty, szczęki, trzonki, zaciski i elementy prowadzące
• Elementy wszczepialne lub przylegające do implantów, w zależności od materiału i wymogów regulacyjnych
• Obudowy i osłony urządzeń diagnostycznych lub terapeutycznych
• Złącza, kolektory, uchwyty, wsporniki i elementy konstrukcyjne
• Uchwyty testowe, uchwyty montażowe i prowadnice chirurgiczne
• Indywidualnie wykonane elementy urządzeń na podstawie danych CAD/CAM do celów prototypowych lub dostosowanych do konkretnego pacjenta

Części te różnią się pod względem ryzyka. Przyrząd produkcyjny stosowany w ramach procesu montażu w warunkach czystych musi spełniać inne wymagania niż część mająca kontakt z tkanką. Wymagania dotyczące dokumentacji prototypowej obudowy różnią się od tych dotyczących elementu przeznaczonego do implantacji. To właśnie zastosowanie determinuje dobór materiału, rodzaj wykończenia, metodę kontroli oraz środki kontroli dostawców.

Dlaczego wąskie tolerancje, powtarzalność i materiały biokompatybilne sprzyjają stosowaniu obróbki CNC

Obróbka CNC jest powszechnie stosowana w branży medycznej, ponieważ wiele części urządzeń charakteryzuje się drobnymi elementami, ciasnymi połączeniami oraz rygorystycznymi wymaganiami funkcjonalnymi. Jeśli szczęka instrumentu chirurgicznego nie jest prawidłowo wyrównana, urządzenie może nie działać zgodnie z przeznaczeniem. Jeśli element obudowy ulegnie przesunięciu, montaż może się nie powieść. Jeśli część współpracująca charakteryzuje się słabą powtarzalnością, różnice między partiami mogą powodować problemy z kwalifikacją.

Powtarzalność ma szczególne znaczenie, ponieważ w branży medycznej produkcja często przechodzi od etapu prototypowego do serii pilotażowej, a następnie do produkcji kontrolowanej. Wykonanie pojedynczej części nie wystarczy. Proces musi zapewniać identyczną geometrię we wszystkich partiach, wraz z możliwością śledzenia pochodzenia materiałów oraz dokumentacją kontroli jakości.

Kluczowe znaczenie ma również dobór materiału. Stosuje się stal nierdzewną, tytan, nitinol, PEEK, PTFE oraz inne tworzywa sztuczne klasy medycznej, ponieważ spełniają one różne wymagania dotyczące wytrzymałości, odporności na korozję, elastyczności, masy, możliwości sterylizacji lub biokompatybilności. Dokładna przydatność zależy od przeznaczenia urządzenia oraz ścieżki regulacyjnej.

Czym części medyczne obrabiane metodą CNC różnią się od ogólnych precyzyjnych elementów obrabianych

Ogólne Precyzyjnie obrobione części and medical CNC parts may use similar machines, tools, and inspection equipment. The difference is the risk context.

Obróbka CNC w przemyśle medycznym często wymaga ściślejszej kontroli następujących czynników:

• Identyfikowalność partii materiałów
• Bezpieczna obsługa i ryzyko zanieczyszczenia
• Usuwanie zadziorów i stan krawędzi
• Wykończenie powierzchni i odporność na korozję
• Dokumentacja z kontroli oraz dokumentacja dotycząca pierwszego egzemplarza
• Kontrola zmian w zakresie procesów, materiałów i dostawców
• Dokumentacja wymagana w przypadku dokumentacji wyrobów podlegających regulacjom

Część precyzyjna przeznaczona do zastosowań pozamedycznych może zostać dopuszczona do użytku, o ile pasuje i spełnia wymagania użytkowe. W przypadku części medycznej często konieczne jest udowodnienie, że została ona wykonana z odpowiedniego materiału, sprawdzona pod kątem zgodności z odpowiednim rysunkiem technicznym, odpowiednio wykończona oraz poddana obróbce zgodnie z określonymi procedurami kontrolnymi.

Tabela: Rodzaj części, kontekst urządzenia, rodzina materiałów i kwestie związane z jakością

Czy część można obrobić metodą CNC? Czynniki decydujące o wykonalności

Obróbka CNC elementu medycznego jest wykonalna, gdy geometria elementu jest dostępna dla narzędzi, materiał można ciąć bez niedopuszczalnych odkształceń lub uszkodzeń, a także gdy można zweryfikować wymagane tolerancje i jakość powierzchni. Wykonalność nie sprowadza się wyłącznie do kwestii związanych z maszyną. Obejmuje ona również mocowanie detalu, dostęp narzędzi, nagrzewanie się materiału, kontrolę zadziorów, dostęp do kontroli jakości oraz obróbkę końcową.

W ramach wczesnej analizy projektu należy sprawdzić, czy element posiada cienkie ścianki, głębokie wnęki, ostre narożniki wewnętrzne, małe otwory, długie i smukłe elementy, skomplikowane podcięcia lub powierzchnie wymagające specjalnego wykończenia. Cechy te mogą zwiększyć koszty, ilość odpadów oraz czas realizacji.

Kiedy obróbka CNC nie jest odpowiednia w przypadku prototypowych części urządzeń medycznych

Obróbka CNC często sprawdza się w przypadku prototypów, ponieważ umożliwia wytwarzanie części bezpośrednio na podstawie danych CAD/CAM bez konieczności stosowania specjalnego oprzyrządowania. Nie zawsze jest to jednak najlepsze rozwiązanie.

Obróbka CNC może nie nadawać się do produkcji prototypowych części urządzeń medycznych, gdy projekt zawiera wewnętrzne kanały niedostępne dla narzędzi, struktury kratowe, bardzo złożone kształty organiczne lub zamknięte wnęki. W przypadku takich wczesnych koncepcji bardziej praktyczne może okazać się wytwarzanie addytywne. Technologia CNC może również nie być odpowiednim rozwiązaniem, jeśli prototyp musi symulować zachowanie formowanego tworzywa sztucznego, ponieważ obrabiane mechanicznie tworzywo sztuczne może nie odpowiadać ostatecznemu przepływowi materiału podczas formowania, orientacji włókien lub naprężeń występujących w części.

Najważniejsze jest to, aby prototyp odpowiadał na właściwe pytanie inżynierskie. Jeśli pytanie brzmi: “Czy ten metalowy element pasuje i działa?”, obróbka CNC może być dobrym rozwiązaniem. Jeśli natomiast pytanie brzmi: “Czy ta formowana część jednorazowego użytku będzie zachowywać się tak samo jak oprzyrządowanie produkcyjne?”, obróbka CNC może dostarczyć jedynie częściowych dowodów.

Ograniczenia projektowe związane z obróbką CNC skomplikowanych geometrii urządzeń medycznych

Ograniczenia projektowe związane z obróbką CNC skomplikowanych geometrii urządzeń medycznych wynikają zazwyczaj z dostępności narzędzi. Narzędzia skrawające są okrągłe, mają określoną długość i wymagają odpowiedniej przestrzeni swobodnej. Ma to wpływ na promienie narożników wewnętrznych, głębokie rowki, wąskie rowki oraz podcięcia.

Do typowych cech ryzyka należą:

• Głębokie kieszenie o małych promieniach zaokrągleń w narożnikach
• Bardzo małe otwory o dużym stosunku głębokości do średnicy
• Ostre narożniki wewnętrzne, których nie da się wykonać za pomocą narzędzi o zaokrąglonych krawędziach
• Elementy ukryte za ściankami lub podcięciami
• Cienkie żebra, które wibrują podczas cięcia
• Małe, grawerowane lub wykonane metodą mikromaszynową detale, które trudno poddać kontroli

Realizacja tych elementów może być nadal możliwa, ale może wymagać zastosowania specjalnych narzędzi, większej liczby ustawień, wolniejszej obróbki lub dostępu do 5 osi. W produkcji precyzyjnych elementów medycznych dodatkowe ustawienia mogą zwiększyć ryzyko rozbieżności między punktami odniesienia, dlatego plan kontroli powinien być dostosowany do strategii obróbki.

Gdy konieczna jest obróbka CNC w 5 osiach elementów medycznych

Obróbka CNC w 5 osiach jest często niezbędna w przypadku elementów medycznych, gdy narzędzie musi zbliżać się do detalu pod różnymi kątami bez konieczności wielokrotnego ręcznego ustawiania. Może to być przydatne w przypadku elementów o wyprofilowanych kształtach związanych z implantami, otworów pod kątem, skomplikowanych elementów instrumentów chirurgicznych oraz części, w których występują ścisłe powiązania między wieloma powierzchniami.

Zaletą jest nie tylko swoboda geometryczna. Ograniczenie liczby operacji ustawiania może poprawić spójność pozycjonowania, ponieważ zmniejsza się liczba czynności związanych z ponownym mocowaniem. Ma to znaczenie w sytuacjach, gdy punkty odniesienia, powierzchnie styku i elementy ukośne muszą pozostać wyrównane.

Obróbka 5-osiowa niekoniecznie jest lepszym rozwiązaniem dla każdego elementu. Proste obudowy, płyty i elementy toczone mogą lepiej nadawać się do Frezowanie 3-osiowe, toczenie lub obróbkę tokarsko-frezarską. Decyzja powinna opierać się na dostępie do elementów, kontroli punktu odniesienia, złożoności detalu oraz wymaganiach kontrolnych.

W jaki sposób cienkościenne elementy medyczne ulegają uszkodzeniom podczas obróbki CNC

Części medyczne o cienkich ściankach mogą ulec uszkodzeniu podczas obróbki CNC z powodu wyginania się, drgań, nagrzewania się lub odprężania po usunięciu materiału. Grubość ścianki może być prawidłowa podczas mocowania, ale ulec zmianie po zwolnieniu mocowania. Jest to częsta przyczyna powstawania odpadów w przypadku konstrukcji zawierających cienkie sekcje, głębokie wgłębienia lub elementy z cienkiego tworzywa sztucznego.

Do rodzajów awarii należą:

• Odkształcenie ścianki pod naciskiem narzędzia
• Ślady drgań spowodowane drganiami
• Miejscowe uszkodzenia tworzyw sztucznych spowodowane wysoką temperaturą
• Wypaczenie po zwolnieniu zacisku
• Zadziory wzdłuż słabych krawędzi
• Utrata płaskości po odprężeniu

Elementy o cienkich ściankach wymagają starannego planowania zapasów, ustalenia kolejności cięcia, doboru narzędzi oraz odpowiedniego mocowania obrabianego elementu. W niektórych przypadkach należy zmodyfikować projekt, zwiększając grubość ścianek, stosując większe promienie, dodając żebra wzmacniające lub łagodząc tolerancje w obszarach niekrytycznych.

Jak przebiega medyczna obróbka CNC – od projektu CAD do kontroli jakości

Obróbka CNC w medycynie przynosi najlepsze wyniki, gdy proces rozpoczyna się jeszcze przed cięciem materiału. Należy wspólnie przeanalizować model CAD, rysunek techniczny, specyfikację materiałową, wymagania dotyczące wykończenia oraz wymagania kontrolne. Element, który w programie CAD wydaje się prosty, może okazać się trudny do wykonania, jeśli rysunek przewiduje wąskie tolerancje dla wielu elementów o mniejszym znaczeniu lub wymaga wykończenia, które koliduje z właściwościami materiału lub geometrią elementu.

Analiza CAD/CAM, uwagi dotyczące projektowania pod kątem produkcji (DFM), strategia obróbki oraz planowanie procesu

W ramach przeglądu CAD/CAM projekt przekształca się w plan produkcji. Skrót DFM oznacza „projektowanie pod kątem możliwości produkcji”. Na tym etapie dostawca lub inżynier ds. produkcji sprawdza dostępność narzędzi, układ punktów odniesienia, sumę tolerancji, ryzyko powstania zadziorów, oznaczenia dotyczące wykończenia powierzchni oraz dostępność materiałów.

W przypadku części do urządzeń medycznych wytwarzanych metodą CNC informacje zwrotne dotyczące projektowania pod kątem produkcji (DFM) mogą obejmować:

• Dodaj promienie wewnętrzne odpowiadające rzeczywistym rozmiarom narzędzi
• Złagodzić tolerancje dla cech niekrytycznych
• Zmiana położenia punktów odniesienia w celu usprawnienia kontroli jakości i obróbki
• Zwiększyć grubość ścianki lub dodać elementy wzmacniające
• Jeśli ryzyko związane z obróbką jest wysokie, należy podzielić złożoną część na podzespół
• Należy zmienić materiał, jeśli jego zachowanie podczas sterylizacji, pasywacji lub obróbki skrawaniem stwarza ryzyko

Strategia obróbki określa następnie kolejność operacji, narzędzi, sposobu mocowania przedmiotu obrabianego oraz punktów kontroli. W przypadku prac medycznych podlegających regulacjom plan procesu powinien również określać wymagania dotyczące dokumentacji i identyfikowalności.

Proces obróbki, gratowania, wykańczania, kontroli i zapewnienia identyfikowalności

Proces produkcyjny zazwyczaj przebiega w następującej kolejności: weryfikacja surowców, obróbka skrawaniem, kontrole międzyoperacyjne, usuwanie zadziorów, wykańczanie, kontrola końcowa oraz dokumentacja. Usuwanie zadziorów nie jest etapem drugorzędnym w przypadku części medycznych. Zadziorów mogą mieć wpływ na montaż, czyszczenie, działanie oraz bezpieczeństwo użytkownika.

Typowe decyzje dotyczące obróbki końcowej powinny być uzależnione od rodzaju materiału i sposobu uszkodzenia. Gratowanie stosuje się w celu zmniejszenia ilości odłamków krawędziowych i ryzyka związanego z obsługą; pasywację stosuje się zazwyczaj w przypadku stali nierdzewnej w celu poprawy stanu oczyszczonej, odpornej na korozję powierzchni, natomiast polerowanie lub śrutowanie kulkowe można zastosować, gdy powierzchnia musi być łatwiejsza do czyszczenia lub podlega kontroli wizualnej. Każdy etap może również zwiększać ryzyko, jeśli powoduje zmianę wymiarów, zatrzymuje pozostałości, maskuje wady lub jest stosowany bez jasno określonych kryteriów akceptacji.

Wykończenie może obejmować pasywację stali nierdzewnej, polerowanie, anodowanie odpowiednich materiałów, czyszczenie lub inne zabiegi powierzchniowe. Wybór odpowiedniego wykończenia zależy od materiału oraz zastosowania urządzenia. Kontrola może obejmować kontrolę wzrokową, kontrolę wymiarową, kontrolę za pomocą maszyny CMM, pomiary optyczne lub inne metody dostosowane do rozmiarów i geometrii elementu.

Identyfikowalność łączy gotową część z partią materiału, wersją rysunku, ścieżką procesu, protokołem kontroli oraz dokumentacją wysyłkową. Bez tego powiązania trudno może być zapewnić odpowiednią dokumentację na potrzeby audytów, dochodzeń lub dokumentacji historii projektu.

Lista kontrolna: Elementy dokumentacji – od certyfikatów materiałowych po protokoły kontroli

W przypadku zleceń dotyczących obróbki CNC w celach medycznych zamawiający powinni określić wymagania dotyczące dokumentacji przed złożeniem zamówienia. Typowy pakiet dokumentacji może obejmować:

• Numer aktualnej wersji schematu i numer referencyjny wersji CAD
• Certyfikat materiałowy lub certyfikat zgodności, zgodnie z wymaganiami
• Identyfikowalność partii materiałów
• W stosownych przypadkach – dokumentacja przebiegu procesu lub trasa
• Raport z kontroli pierwszej sztuki dla nowych lub zmodyfikowanych części
• Raport z kontroli wymiarowej powiązany z elementami rysunku technicznego
• Certyfikat wykończenia lub pasywacji, jeśli jest wymagany
• Dokumentacja dotycząca czyszczenia lub pakowania, jeśli jest wymagana
• Rejestr niezgodności, w przypadku wystąpienia jakiegokolwiek odstępstwa
• Certyfikat zgodności do wysyłki

Nie każdy prototyp wymaga takiej samej dokumentacji jak część wyrobu medycznego przeznaczonego do produkcji seryjnej. Brak dokumentacji należy jednak traktować jako ryzyko związane z zaopatrzeniem, jeśli część ta ma zostać wykorzystana w procesie weryfikacji projektu, walidacji, produkcji prototypów klinicznych lub produkcji podlegającej regulacjom.

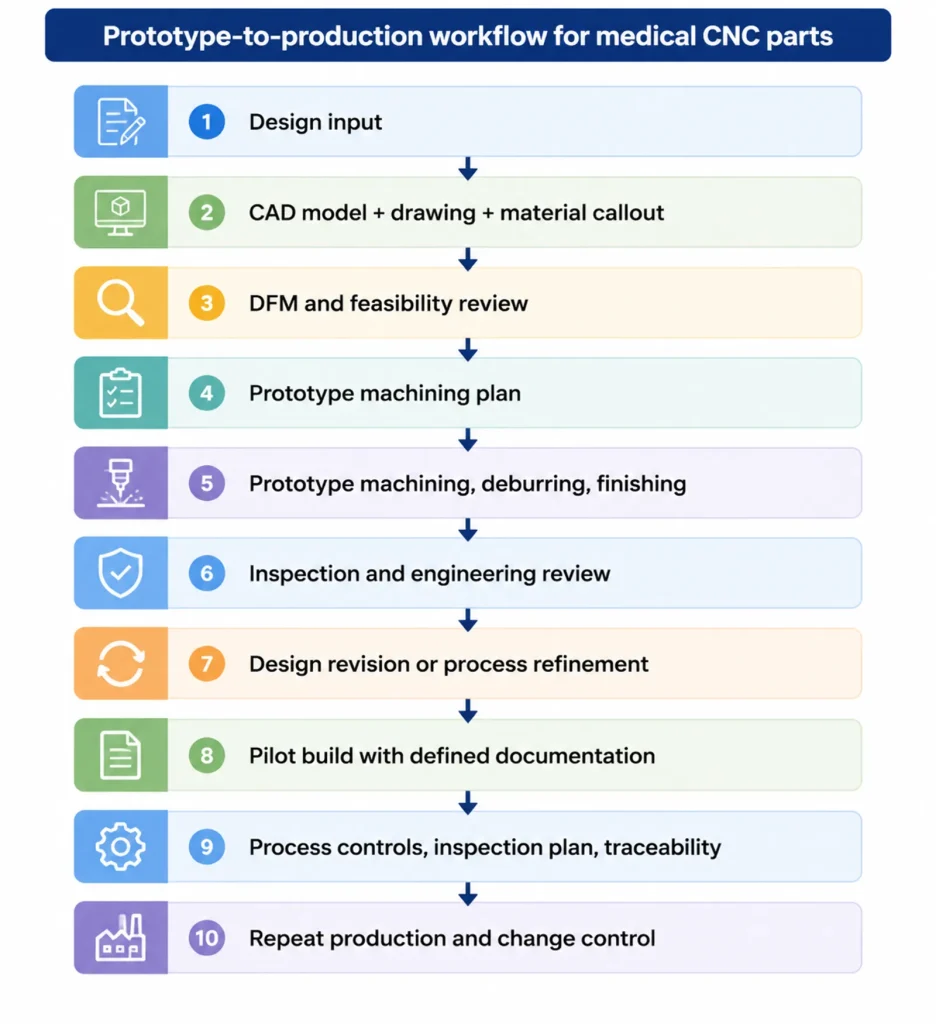

Schemat procesu: Przebieg procesu od prototypu do produkcji medycznych części obrabianych metodą CNC

Ten schemat wspiera proces przechodzenia od prototypu do produkcji, ponieważ łączy zmiany projektowe ze zmianami procesowymi. Zmniejsza również ryzyko, że proces prototypowy zostanie zatwierdzony nieformalnie, ale nie będzie można go przenieść na skalę kontrolowanej produkcji.

Zalety obróbki CNC a kompromisy produkcyjne

Obróbka CNC ma wyraźne zalety w przypadku części do urządzeń medycznych, ale nie jest to metoda o najniższym ryzyku ani najniższych kosztach w przypadku każdej geometrii lub wielkości produkcji. Wybór najlepszego procesu zależy od kształtu części, wielkości produkcji, materiału, wykończenia, dokumentacji oraz stopnia zaawansowania projektu.

Obróbka CNC na zamówienie, elementy dostosowane do potrzeb konkretnego pacjenta oraz produkcja seryjna

Obróbka CNC doskonale nadaje się do realizacji zamówień na miarę, ponieważ umożliwia bezpośrednie wykorzystanie danych CAD/CAM. Dzięki temu sprawdza się w przypadku elementów dostosowanych do konkretnego pacjenta, niestandardowych narzędzi chirurgicznych oraz kolejnych iteracji prototypów. Jest również przydatna w produkcji seryjnej, gdy projekt elementu jest ustalony, a procedury kontroli procesu są jasno określone.

Wadą tego rozwiązania jest to, że każda część jest wycinana z półfabrykatu, więc czas obróbki, czas przezbrajania, zużycie narzędzi i straty materiałowe mogą mieć znaczenie. W przypadku produkowanych w niewielkich ilościach części do urządzeń medycznych obrabianych metodą CNC koszty związane z przezbrajaniem, programowaniem, kontrolą jakości, wykończeniem i dokumentacją często mają większy wpływ na cenę niż sam czas cięcia.

Porównanie obróbki CNC i formowania wtryskowego metali w przypadku części medycznych

Formowanie wtryskowe metalu pozwala na produkcję małych, skomplikowanych elementów metalowych w większych seriach po opracowaniu oprzyrządowania i procesu. Obróbka CNC często sprawdza się lepiej w przypadku mniejszych serii, bardziej szczegółowych iteracji projektowych oraz elementów wymagających wyfrezowanych punktów odniesienia lub precyzyjnej kontroli powierzchni.

Porównanie obróbki CNC z formowaniem wtryskowym metalu w przypadku części medycznych należy rozpocząć od stopnia zaawansowania projektu. Jeśli projekt może ulec zmianie, obróbka CNC zmniejsza ryzyko związane z wykonaniem oprzyrządowania. Jeśli projekt jest ustalony, a wielkość produkcji wystarczająco duża, by uzasadnić wykonanie oprzyrządowania, formowanie wtryskowe może stać się atrakcyjną opcją. Jednak w zależności od projektu formowane części mogą nadal wymagać obróbki wykańczającej w przypadku kluczowych elementów.

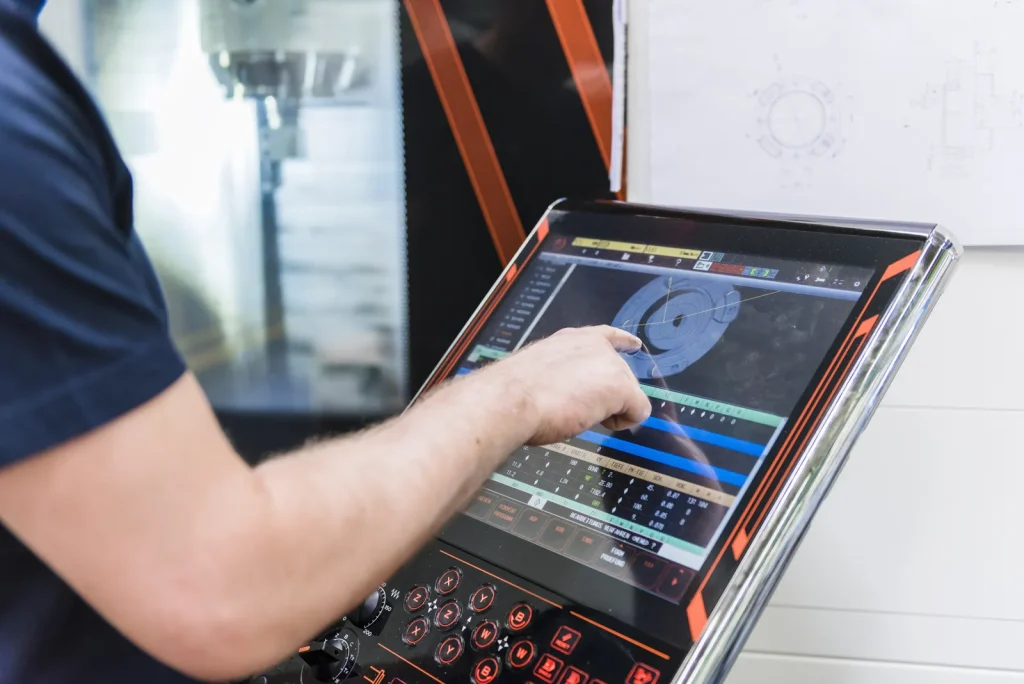

Czy obróbka CNC może być łączona z drukowaniem 3D w celu tworzenia hybrydowych rozwiązań w produkcji medycznej?

Hybrydowe procesy produkcyjne mogą okazać się przydatne, gdy produkcja addytywna zapewnia wczesny dostęp do geometrii, a obróbka CNC jest później wymagana w przypadku krytycznych powierzchni, gwintów, punktów odniesienia lub elementów montażowych. Produkcja addytywna nie jest z założenia łatwiejsza, ponieważ może wiązać się z różnymi zagrożeniami, takimi jak anizotropia, porowatość, chropowate powierzchnie wewnętrzne oraz bardziej pracochłonne obróbki końcowe. Powtarzalność ulega poprawie, gdy dostawca kontroluje przekazywanie punktów odniesienia, informacje zwrotne z kontroli oraz zmiany procesowe na obu etapach.

To hybrydowe podejście może okazać się pomocne w sytuacjach, gdy geometria jest zbyt złożona, by można ją było w całości obrobić, ale mimo to wymaga precyzyjnie obrobionych elementów. Wiąże się to jednak również z dodatkowym ryzykiem związanym z planowaniem. Zespół musi kontrolować stan materiału, przenoszenie układu odniesienia, mocowanie wydrukowanych elementów oraz kontrolę zarówno wydrukowanych, jak i obrobionych elementów.

Tabela: Obróbka CNC a produkcja addytywna a formowanie elementów medycznych

Typowe scenariusze awarii i zagrożenia dla jakości

Większość problemów związanych z jakością w medycznej obróbce CNC nie ma charakteru przypadkowego. Często wynikają one ze znanych przyczyn: powstawania zadziorów, niewłaściwej kontroli materiału, zużycia narzędzi, zanieczyszczeń, niestabilnego mocowania obrabianego elementu, niejasnych rysunków technicznych lub luk w kontroli jakości.

Jak ograniczyć powstawanie zadziorów na elementach obrabianych maszynowo przeznaczonych do urządzeń medycznych

Sposób ograniczenia powstawania zadziorów na elementach obrabianych w przemyśle medycznym zależy od materiału, geometrii krawędzi, stanu narzędzia oraz strategii skrawania. Zadzior powstaje, gdy materiał ulega odkształceniu plastycznemu zamiast zostać czysto odcięty. Zadzior często pojawia się przy wylotach otworów, na styku elementów, na cienkich krawędziach oraz w przypadku metali plastycznych.

Metody ograniczania ryzyka obejmują:

• Projektowanie krawędzi z uwzględnieniem realistycznych wymagań dotyczących łamania krawędzi
• W miarę możliwości należy unikać delikatnych krawędzi noży
• Należy używać ostrych narzędzi i odpowiednich parametrów cięcia
• Należy zaplanować kierunek obróbki tak, aby ograniczyć powstawanie zadziorów na powierzchniach krytycznych
• Dodaj etapy kontrolowanego usuwania zadziorów
• Należy sprawdzić elementy podatne na powstawanie zadziorów przy odpowiednim powiększeniu

Na rysunku należy określić, które krawędzie mają kluczowe znaczenie. Niejasna adnotacja typu “usunąć zadziory” może okazać się niewystarczająca w przypadku elementów medycznych o wąskich kanałach przepływu, obszarach stykających się z tkanką lub ruchomych powierzchniach styku.

Ryzyko zanieczyszczenia podczas obróbki elementów medycznych

Ryzyko zanieczyszczenia podczas obróbki elementów medycznych może wynikać z zastosowania płynów chłodzących, mieszania różnych materiałów w obszarze roboczym, pozostałości po czyszczeniu, transportu, pakowania lub cząstek osadzonych w materiałach. Ma to szczególne znaczenie w przypadku części, które będą miały kontakt z pacjentami, płynami lub czystymi zespołami urządzeń.

Nabywcy powinni sprawdzić, w jaki sposób dostawca segreguje materiały, kontroluje proces czyszczenia, postępuje z gotowymi częściami oraz zapobiega pomyłkom. Wymagany poziom czystości zależy od przeznaczenia danej części. Urządzenie produkcyjne może wymagać jedynie podstawowej czystości i oznakowania, podczas gdy część przeznaczona do implantacji lub mająca kontakt z płynami może wymagać bardziej rygorystycznych kontroli określonych przez producenta wyrobu medycznego.

Przyczyny zużycia narzędzi podczas obróbki hartowanych elementów medycznych ze stali nierdzewnej

Do przyczyn zużycia narzędzi podczas obróbki hartowanych elementów medycznych ze stali nierdzewnej należą: ciepło, utwardzanie przez odkształcenie, ścieranie, słabe odprowadzanie wiórów oraz nieodpowiednia geometria narzędzia. W miarę zużywania się narzędzi może dochodzić do zmian wymiarów, powstawania większej liczby zadziorów oraz pogorszenia jakości wykończenia powierzchni.

Ma to znaczenie, ponieważ stal nierdzewna jest powszechnie stosowana w instrumentach chirurgicznych i elementach konstrukcyjnych urządzeń medycznych. Proces, w ramach którego na początku serii produkcyjnej wytwarzane są części spełniające wymagania, może z czasem ulec odchyleniom, jeśli nie będzie się kontrolować trwałości narzędzi. Kontrola na bieżąco oraz ustalone zasady wymiany narzędzi pomagają ograniczyć to ryzyko.

Najczęstsze przyczyny powstawania odpadów w produkcji precyzyjnych części medycznych

Do typowych przyczyn powstawania odpadów w produkcji precyzyjnych części medycznych należą: niejasne rysunki techniczne, problemy związane z sumowaniem tolerancji, przemieszczanie się materiału, zadziory, zużycie narzędzi, rozbieżności w kontroli jakości oraz późne zmiany projektowe. Odpady mogą również powstać, gdy obróbka wykończeniowa powoduje zmianę wymiarów lub stanu powierzchni w stopniu większym niż oczekiwano.

Wiele problemów związanych z odrzutami ma swój początek już na etapie projektowania. Jeśli każda cecha charakteryzuje się wąskimi tolerancjami, dostawca może poświęcać czas na kontrolę wymiarów, które nie mają wpływu na funkcjonalność. Jeśli kluczowe cechy nie są wyraźnie zaznaczone, w planie kontroli mogą zostać pominięte elementy o największym znaczeniu. Przejrzysty rysunek techniczny uwzględniający priorytety funkcjonalne pozwala ograniczyć zarówno koszty, jak i ryzyko.

Czynniki związane z kosztami, tolerancjami, wykończeniem powierzchni i czasem realizacji

Koszt, tolerancja, jakość wykończenia powierzchni i czas realizacji są ze sobą powiązane. Węższa tolerancja może wymagać wolniejszego skrawania, bardziej stabilnego mocowania, częstszych kontroli, lepszej kontroli warunków otoczenia lub większego zapasu na odpady. Bardziej precyzyjne wykończenie może wymagać operacji dodatkowych. Twardy lub trudny w obróbce materiał może zwiększyć zużycie narzędzi i wydłużyć czas kontroli.

Wyzwania związane z tolerancjami w obróbce CNC elementów medycznych

Wyzwania związane z tolerancjami w obróbce CNC elementów medycznych wynikają z geometrii, materiału, strategii ustawiania, stanu maszyny, zużycia narzędzi, temperatury oraz metody kontroli. Małe elementy i cienkie elementy konstrukcyjne stanowią większe wyzwanie ze względu na mniejszą sztywność materiału. Elementy o złożonej geometrii są trudniejsze do obróbki, ponieważ każde ustawienie może powodować odchylenia.

Ryzyko związane z tolerancjami należy oceniać na podstawie rodzaju elementu, a nie wyłącznie na podstawie nagłówka rysunku. Małe otwory, cienkie ścianki, długie elementy bez podpór, wąskie tolerancje położenia oraz wysokie wymagania dotyczące powierzchni zazwyczaj wymagają wczesnej analizy oprzyrządowania, mocowania, strategii wyboru punktu odniesienia oraz metody pomiaru. Jeśli dostęp do kontroli jest ograniczony lub element może ulec odkształceniu podczas mocowania, ryzyko związane z rysunkiem technicznym może być wyższe niż ryzyko związane z obróbką skrawaniem.

Tolerancje należy ustalać w oparciu o przeznaczenie. Krytyczne połączenia, powierzchnie uszczelniające, pasowania łożysk, elementy zapewniające wyrównanie oraz punkty odniesienia mogą wymagać ściślejszej kontroli. Nie dotyczy to natomiast niekrytycznych powierzchni zewnętrznych. Zastosowanie zbyt wąskich tolerancji zwiększa koszty i może ograniczyć wybór dostawców, nie poprawiając przy tym funkcjonalności urządzenia.

Wyzwania związane z utrzymaniem wąskich tolerancji w przypadku małych, obrabianych części medycznych

Trudności związane z utrzymaniem wąskich tolerancji w przypadku małych, obrabianych części medycznych wynikają często z ich niewielkich rozmiarów. Niewielka zadziorka, niewielkie ugięcie narzędzia lub niewielka zmiana temperatury mogą mieć znaczący wpływ w stosunku do rozmiarów elementu. Miniaturowe części mogą być również trudne do unieruchomienia bez ich odkształcenia.

Kontrola stanowi część wyzwania. Nawet najmniejszy element może dać się obrobić, ale trudno jest go zmierzyć w sposób powtarzalny. Jeśli metoda kontroli nie pozwala na rozróżnienie tego elementu lub nie zapewnia dostępu do punktu odniesienia, część ta może stać się przyczyną sporów między nabywcą a dostawcą. Plan pomiarów należy sprawdzić przed rozpoczęciem produkcji, a nie dopiero po wyprodukowaniu części.

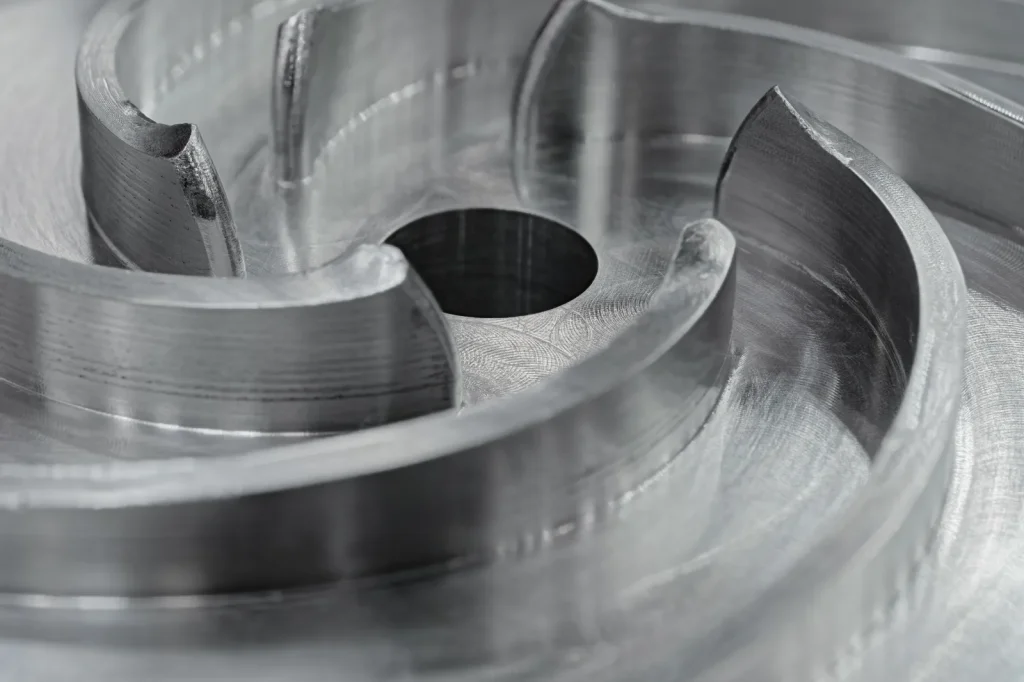

Wymagania dotyczące wykończenia powierzchni elementów medycznych ze stali nierdzewnej, obrabianych metodą CNC

Wymagania dotyczące wykończenia powierzchni elementów medycznych ze stali nierdzewnej, obrabianych metodą CNC, zależą od ich przeznaczenia. Narzędzie chirurgiczne wielokrotnego użytku może wymagać wykończenia ułatwiającego czyszczenie i zapewniającego odporność na korozję. Powierzchnia styku może wymagać kontrolowanej tekstury zapewniającej dokładne dopasowanie lub płynny ruch. Obudowa o charakterze estetycznym może wymagać jednolitego wyglądu.

Ślady obróbki, zadziory i uszkodzenia powierzchni mogą wpływać na czyszczenie, zużycie i pasywację. Jeśli wymagana jest pasywacja, podczas obróbki i wykańczania należy unikać osadzonych zanieczyszczeń oraz stanów powierzchni, które zakłócają ten proces. Wykończenie powierzchni powinno być jasno określone na rysunku, zwłaszcza w przypadku powierzchni mających kontakt z pacjentem, z płynami lub podlegających czyszczeniu.

Czynniki wpływające na koszty produkcji elementów CNC do urządzeń medycznych wytwarzanych w małych seriach

Czynniki wpływające na koszty części CNC do urządzeń medycznych produkowanych w małych seriach to często: przygotowanie maszyn, programowanie, zaopatrzenie w materiały, kontrola jakości, obróbka wykończeniowa, dokumentacja oraz weryfikacja techniczna. Cena jednostkowa może wydawać się wysoka, ponieważ koszty tych stałych czynności rozkładają się na niewielką liczbę części.

Inne czynniki wpływające na koszty to:

• Trudne w obróbce materiały, takie jak tytan, nitinol czy hartowana stal nierdzewna
• Cienkie ścianki lub skomplikowane elementy
• Wąskie tolerancje w odniesieniu do wielu wymiarów
• Obróbka wielopozycyjna lub 5-osiowa
• Specjalne gratowanie lub polerowanie
• Wymagania dotyczące pasywacji, czyszczenia lub pakowania
• Dokumentacja dotycząca kontroli pierwszego egzemplarza i identyfikowalności

Na czas realizacji wpływają te same czynniki. Dostępność materiałów, weryfikacja projektu pod kątem produkcji (DFM), projektowanie oprzyrządowania, etapy wykończenia realizowane przez podwykonawców, możliwości kontrolne oraz weryfikacja dokumentacji – wszystkie te elementy mogą wydłużyć harmonogram.

Dobór materiałów i dostosowanie do zastosowań medycznych

Dopasowanie materiału należy oceniać w kontekście konkretnego zastosowania, a nie wyłącznie na podstawie rodziny stopów. Istotne czynniki to między innymi narażenie na korozję, metoda sterylizacji, zużycie, izolacja elektryczna, kompatybilność z technikami obrazowania oraz to, czy materiał zachowuje wymagane wymiary po obróbce skrawaniem i obróbce końcowej. Materiał sprawdzający się w przemyśle ogólnym może stać się ryzykowny w kontekście medycznym, jeśli pozostawia zadziory, zatrzymuje zanieczyszczenia, ulega przemieszczeniu po sterylizacji lub nie zapewnia jasnej identyfikowalności materiału.

Kwestie związane z doborem materiałów do obrabianych elementów urządzeń wszczepialnych

Wymagania dotyczące doboru materiałów dla obrabianych elementów urządzeń wszczepialnych są bardziej rygorystyczne niż w przypadku ogólnych elementów konstrukcyjnych urządzeń. Części związane z implantami mogą wymagać udokumentowania biokompatybilności, odporności na korozję, stanu powierzchni oraz identyfikowalności partii. Konkretne wymagania zależą od typu urządzenia, czasu trwania kontaktu, lokalizacji w organizmie oraz ścieżki regulacyjnej.

W kontekście zastosowań implantacyjnych lub związanych z implantami często porusza się kwestie tytanu, stali nierdzewnej, nitinolu i PEEK. Każdy z tych materiałów charakteryzuje się innymi właściwościami obróbczymi. Obróbka tytanu może być wymagająca ze względu na wydzielanie ciepła i zużycie narzędzi. Nitinol wykazuje specyficzne zachowanie wynikające z jego właściwości sprężystych. PEEK obrabia się inaczej niż metal i może ulegać przemieszczeniom pod wpływem ciepła lub naprężeń.

W jaki sposób zgodność z wymogami sterylizacji wpływa na wybór materiałów medycznych przeznaczonych do obróbki skrawaniem

Zgodność z metodami sterylizacji ma wpływ na wybór materiałów stosowanych w produkcji wyrobów medycznych, ponieważ ciepło, wilgoć, promieniowanie lub substancje chemiczne mogą zmieniać właściwości materiału lub stan jego powierzchni. W zależności od metody sterylizacji niektóre tworzywa sztuczne mogą ulegać odkształceniom, odbarwieniu, wchłaniać substancje chemiczne lub tracić wytrzymałość. Metale mogą wymagać odporności na korozję oraz odpowiednich wykończeń.

Decyzja dotycząca wyboru materiału powinna być podejmowana z uwzględnieniem całego cyklu życia urządzenia. Materiał, który dobrze poddaje się obróbce skrawaniem, może nie być właściwym wyborem, jeśli nie wytrzymuje wymaganego procesu czyszczenia lub sterylizacji. Nabywcy powinni zweryfikować założenia dotyczące sterylizacji przed zatwierdzeniem prototypów do prac walidacyjnych.

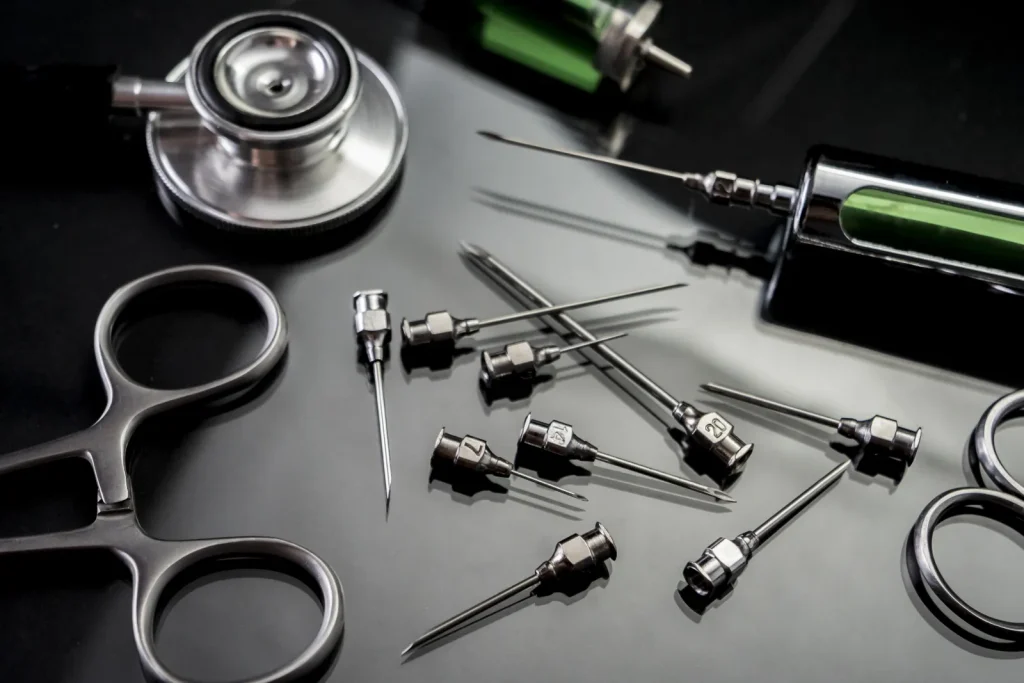

Wpływ wymagań dotyczących pasywacji na obróbkę elementów medycznych ze stali nierdzewnej

Wpływ wymagań dotyczących pasywacji na obróbkę skrawaniem elementów medycznych ze stali nierdzewnej jest istotny, ponieważ pasywacja służy poprawie odporności powierzchni stali nierdzewnej na korozję. Jeśli proces obróbki skrawaniem nie jest odpowiednio kontrolowany, może prowadzić do pozostawienia wolnego żelaza, pozostałości po narzędziach lub uszkodzeń powierzchni. Czynniki te mogą wpływać na wyniki pasywacji.

Jeśli wymagana jest pasywacja, w planie technologicznym należy uwzględnić dobór narzędzi, kontrolę chłodziwa, czyszczenie, obsługę oraz stan powierzchni po obróbce. Rysunki i dokumenty zamówieniowe powinny jasno określać wymagania dotyczące pasywacji, tak aby dostawca mógł wspólnie zaplanować etapy obróbki i wykańczania.

Tabela: Stal nierdzewna, tytan, nitinol, PEEK/PTFE oraz tworzywa sztuczne klasy medycznej

Jak ocenić dostawcę medycznych części CNC

Ocena dostawcy powinna opierać się na konkretnych danych. Jeden dostawca może dysponować nowoczesnymi maszynami, ale mieć słabą dokumentację. Inny może prowadzić rygorystyczne kontrole, ale mieć ograniczone doświadczenie w pracy z trudnym materiałem. Właściwy wybór zależy od ryzyka związanego z daną częścią, materiału, wielkości produkcji oraz wymagań dotyczących dokumentacji.

Rodzaj dostawcy ma równie duże znaczenie jak liczba maszyn. Zakład specjalizujący się w prototypach może być odpowiedni na wczesnym etapie opracowywania koncepcji, ogólny zakład precyzyjny może sprawdzić się w przypadku elementów przemysłowych o niższym ryzyku, natomiast dostawca z branży medycznej jest zazwyczaj lepszym wyborem, gdy konieczne jest spójne zarządzanie dokumentacją, czystością, identyfikowalnością i kontrolą zmian. Jeśli część łączy w sobie trudne do obróbki cechy z preformami wytworzonymi metodą addytywną lub nietypowymi wymaganiami kontrolnymi, dostawca oferujący rozwiązania hybrydowe może zmniejszyć ryzyko związane z przenoszeniem produkcji.

Kwestie regulacyjne związane z outsourcingiem obróbki skrawaniem wyrobów medycznych

Kwestie regulacyjne związane z outsourcingiem obróbki skrawaniem wyrobów medycznych obejmują kontrolę systemu jakości, identyfikowalność, dokumentację kontroli, kontrolę zmian oraz zarządzanie dostawcami. Normy i organy regulacyjne, takie jak ISO i FDA, są często wykorzystywane jako punkty odniesienia w produkcji wyrobów medycznych. Norma ISO 13485 jest powszechnie stosowana w systemach zarządzania jakością wyrobów medycznych, natomiast Wymogi FDA należy stosować w zależności od sytuacji rynkowej i specyfiki urządzenia.

Sam certyfikat nie stanowi dowodu na to, że dostawca jest w stanie wyprodukować konkretną część. Nabywcy powinni zweryfikować rzeczywiste środki kontroli stosowane w ramach projektu: identyfikowalność materiałów, kontrolę wersji, metody kontroli, postępowanie w przypadku niezgodności oraz powiadamianie o zmianach. W przypadku części o podwyższonym ryzyku dostawca może być również zobowiązany do przedstawienia wyników audytów, dokumentacji walidacyjnej lub środków kontroli procesów określonych przez producenta wyrobu medycznego.

Czynniki wpływające na stabilność wymiarową w precyzyjnej obróbce skrawaniem w przemyśle medycznym

Czynniki wpływające na stabilność wymiarową w precyzyjnej obróbce medycznej obejmują naprężenia materiałowe, grubość ścianek, ciepło, mocowanie detalu, kolejność operacji obróbczych, zużycie narzędzi oraz obróbkę wykańczającą. Tworzywa sztuczne mogą ulegać przemieszczeniom po obróbce z powodu ciepła lub naprężeń wewnętrznych. Metale mogą ulegać przemieszczeniom w przypadku usuwania dużych ilości materiału.

W przypadku elementów o cienkich ściankach, elementów miniaturowych oraz elementów, w których wymagana jest płaskość lub wyrównanie, należy na wczesnym etapie sprawdzić stabilność wymiarową. W niektórych przypadkach należy rozdzielić operacje zgrubne i wykańczające. W innych przypadkach może zaistnieć konieczność wprowadzenia zmian konstrukcyjnych w celu zwiększenia sztywności lub ograniczenia uwalniania naprężeń.

Trudności związane z kontrolą jakości miniaturowych elementów obrabianych przeznaczonych do urządzeń medycznych

Trudności związane z kontrolą jakości miniaturowych elementów obrabianych przeznaczonych do urządzeń medycznych obejmują dostęp, mocowanie, kontrolę punktów odniesienia oraz powtarzalność pomiarów. Małe otwory, drobne szczeliny, mikroelementy i ostre krawędzie mogą być trudne do zmierzenia za pomocą standardowych narzędzi. W niektórych przypadkach pomocna może być kontrola optyczna, podczas gdy w innych lepszym rozwiązaniem może być kontrola dotykowa.

Plan kontroli powinien określać, w jaki sposób będzie mierzona każda cecha krytyczna. Powinien również określać, co się stanie, jeśli nabywca i dostawca stosują różne metody. W przypadku małych części medycznych rozbieżności w pomiarach mogą stać się poważnym problemem wpływającym na czas realizacji zamówienia, jeśli nie zostaną rozwiązane przed rozpoczęciem produkcji.

Ważona karta wyników dostawców: zgodność z przepisami, możliwości, identyfikowalność, czas realizacji oraz wsparcie inżynieryjne

Karta wyników z uwzględnieniem wag pozwala na spójne porównywanie dostawców. Poniższe wagi mają charakter ogólny i należy je dostosować w zależności od ryzyka związanego z daną częścią.

Tego rodzaju karta wyników zmniejsza ryzyko dokonywania wyborów wyłącznie na podstawie ceny. Cena ma znaczenie, ale słaba identyfikowalność lub nieodpowiednie planowanie kontroli mogą generować wyższe koszty na dalszych etapach procesu.

Ostateczne sprawdzenie decyzji przed zamówieniem niestandardowych medycznych elementów obrabianych metodą CNC

Przed rozpoczęciem procesu zaopatrzenia w niestandardowe medyczne elementy obrabiane metodą CNC nabywca powinien upewnić się, że wymagania dotyczące projektu, materiału, procesu, kontroli jakości i dokumentacji są ze sobą zgodne. Wiele problemów pojawia się, gdy zapytanie ofertowe zawiera jedynie plik CAD i docelowy termin dostawy.

Problemy związane z czasem realizacji przy pozyskiwaniu niestandardowych medycznych elementów obrabianych metodą CNC

Problemy z czasem realizacji przy zamawianiu niestandardowych medycznych elementów obrabianych metodą CNC często wynikają z niekompletnych rysunków technicznych, niejasnych wymagań dotyczących materiałów, późnych zmian tolerancji, braku dostępności na stanie, specjalnych wykończeń lub wąskich gardeł związanych z kontrolą jakości. Dodatkowy czas może również spowodować konieczność przygotowania dokumentacji, jeśli zostanie ona zamówiona po ukończeniu produkcji części.

Realistyczny plan zaopatrzenia powinien uwzględniać czas potrzebny na przegląd pod kątem projektowania pod kątem produkcji (DFM), zakup materiałów, obróbkę skrawaniem, gratowanie, wykańczanie, kontrolę jakości oraz przegląd dokumentacji. Jeśli część jest nowa, produkcja pilotażowa może ujawnić problemy związane z projektem lub procesem jeszcze przed rozpoczęciem produkcji seryjnej.

Co powinni sprawdzić nabywcy przed zatwierdzeniem dostawcy medycznych urządzeń CNC?

Nabywcy powinni sprawdzić, czy dostawca jest w stanie obrabiać dany materiał, zapewnić wymagane cechy, przeprowadzać kontrolę wymiarów krytycznych, zapobiegać powstawaniu zadziorów, zarządzać ryzykiem zanieczyszczenia oraz dostarczyć wymaganą dokumentację. Powinni również sprawdzić, w jaki sposób dostawca radzi sobie z aktualizacjami rysunków technicznych i zmianami w procesie produkcyjnym.

W przypadku zleceń dotyczących obróbki CNC w branży medycznej zespoły inżynieryjne i ds. jakości powinny przed zatwierdzeniem zapoznać się z tymi samymi wymaganiami. Dział zaopatrzenia może porównać koszty i terminy dostaw, jednak dział inżynieryjny powinien potwierdzić wykonalność produkcji, a dział jakości – dokumentację i identyfikowalność.

Jakie dokumenty powinny być dołączone do medycznych elementów obrabianych metodą CNC?

Dokumentacja powinna być dostosowana do poziomu ryzyka związanego z daną częścią oraz etapu projektu. W przypadku prototypów części może być wymagana podstawowa dokumentacja dotycząca materiałów i kontroli. W przypadku części do wyrobów medycznych przeznaczonych do produkcji seryjnej może być wymagana bardziej szczegółowa identyfikowalność, raporty z kontroli, certyfikaty wykończenia oraz certyfikaty zgodności.

Kupujący powinien określić wymagane dokumenty w zapytaniu ofertowym. Jeśli wymagane są certyfikaty materiałowe, kontrola pierwszego egzemplarza, dokumentacja pasywacji lub dokumentacja czyszczenia, należy je wymienić przed złożeniem zamówienia. Pozwoli to uniknąć sporów i opóźnień w harmonogramie.

Lista kontrolna: pytania zawarte w zapytaniu ofertowym dotyczące tolerancji, materiałów, wykończenia, kontroli jakości i identyfikowalności

Wykorzystaj zapytanie ofertowe, aby dostawcy przedstawili oferty na porównywalnych warunkach. Poniższe pytania pomogą zidentyfikować ryzyko przed dokonaniem zakupu:

• Czy element można obrobić zgodnie z rysunkiem, z uwzględnieniem promieni wewnętrznych, cienkich ścianek, otworów i podcięć?
• Które czynniki mają wpływ na ryzyko związane z obróbką, koszty lub czas realizacji?
• Czy podane tolerancje mają charakter funkcjonalny, czy też należy złagodzić tolerancje niekrytyczne?
• Jakie informacje dotyczące gatunku materiału i identyfikowalności partii zostaną udostępnione?
• Czy materiał jest zgodny z planowaną metodą sterylizacji lub czyszczenia?
• Czy konieczne jest przeprowadzenie pasywacji, polerowania, usuwania zadziorów lub innych etapów wykańczania?
• W jaki sposób będą kontrolowane krawędzie podatne na powstawanie zadziorów oraz drobne elementy?
• Jaka metoda kontroli zostanie zastosowana w odniesieniu do każdego wymiaru krytycznego?
• Czy zostanie dostarczony raport z kontroli pierwszego egzemplarza?
• Jakie certyfikaty lub dokumenty będą dołączone do części?
• W jaki sposób kontroluje się poprawki rysunków i zmiany w procesie?
• Jakie czynniki mogą wpływać na czas realizacji, w tym materiały, wykończenie lub kontrolę jakości?
• Jakie są główne czynniki wpływające na koszt podanej ilości?

Krótko mówiąc, obróbka CNC doskonale sprawdza się w przypadku części do urządzeń medycznych, gdy projekt wymaga precyzji, powtarzalności i kontroli materiałowej. Jest ona mniej odpowiednia, gdy geometria nie jest dostępna dla narzędzi, gdy konieczne jest symulowanie zachowania elementu po formowaniu lub gdy wymagania dotyczące dokumentacji nie są jasno określone. Najbezpieczniejszym sposobem pozyskiwania części jest najpierw sprawdzenie możliwości produkcyjnych, a następnie dostosowanie materiału, wykończenia, kontroli jakości i identyfikowalności przed zatwierdzeniem produkcji.

FAQ

Referencje

https://www.fda.gov/medical-devices/postmarket-requirements-devices/quality-system-qs-regulationmedical-device-current-good-manufacturing-practices-cgmp

https://www.iso.org/standard/59752.html

https://www.iso.org/standard/68936.html
