横型CNCフライス盤と縦型フライス盤：2025年フライス盤ガイド

横型CNCミルは、多面加工、クリーンな切り屑排出、信頼性の高い消灯スループットへの最短ルートであることがよくあります。しかし、HMCの選択、正当化、最適化は複雑に感じられるかもしれません。本書では、「なぜ横型なのか」に対する明確でデータに裏打ちされた答えを示し、基礎知識、アプリケーション、主要仕様、選択とROI、プロセスの最適化、自動化について説明します。実用的なチェックリスト、簡単なベンチマーク、計算機のサンプルもあります。ジョブショップの経営者であれ、フレキシブルな製造システムの計画者であれ、あるいは次の機械について水平型と垂直型を比較検討する者であれ、このガイドブックを使って決断を下し、コストのかかる失策を回避してください。

簡単に言うと、横型加工は、1回の段取りでより多くの面を切削し、切屑を切削から排除し、次のパーツをロードする間、スピンドルを動かし続けることができます。そのため、多くの工場では、適切なパーツを立型フライス盤から横型フライス盤に移行することで、20～30%のサイクルタイム短縮を実現しています。ここでは、その方法をご紹介します。

なぜ横型CNCミルなのですか？簡単な答え

即答：HMCは、水平スピンドルとB軸ワークテーブル、そして通常パレットチェンジャーを組み合わせます。この設計により、ワークピースを横から接近させ、墓石の複数の面に部品を取り付け、重力に任せて切屑を除去することができます。その結果、段取り回数が減り、工具寿命が向上し、スピンドルの稼働率が高まります。

即時の利益：多面加工、切屑排出、20～30%のサイクルタイム短縮

• 段取り替えの削減：垂直方向に反転させる代わりに、1回の負荷で3～5面を加工。
• ハンドリングエラーの減少：手作業による部品の移動が少ないため、スクラップや手戻りが減少します。
• 表面仕上げの向上：切り屑が落ち、切削領域へのクーラントの流れが良くなる。
• 工具寿命の向上: よりきれいな切れ味と安定したかみ合いにより、熱と摩耗を低減。
• 90%+のパレタイゼーションによるスピンドル利用：片方のパレットに負荷をかけ、もう片方のパレットは切断中。

HMCが得意とする分野：自動車、航空宇宙、医療、エネルギー

• 航空宇宙<適切な熱制御とインプロセスプローブにより、アルミニウムやチタン構造物の公差は10μm未満が一般的です。
• 自動車：大量生産されるエンジン、トランスミッション、ギヤハウジングファミリーは、タクトタイム制御のために水平フライス加工とパレットプールを好む。
• 医療用：小バッチのインプラントや器具は、迅速な切り替えと厳密な工程管理から恩恵を受ける。
• エネルギー：頑丈なバルブ、マニホールド、ポンプボディには、剛性の高いカットと強力な切りくず排出が必要です。

横型は縦型より生産的か？

• HMCがVMCより優れている場合：多面部品、深い空洞、強靭な材料、またはパレタイゼーションと標準化された墓石から利益を得るあらゆる部品ファミリー。
• 例外：単純な2D部品、平板、プロトタイプ、非常に少量の加工は、立形フライス盤、あるいはタレットフライス盤の方が速く、安く加工できる場合があります。
• 少量生産シナリオ: 固定具が複雑な場合、またはサイクルタイムが非常に短く、セットアップが支配的な場合、VMCがより良い最初のステップになる可能性があります。
• フィクスチャーの複雑さ：HMCは、スマートなフィクスチャーに投資することで輝きを増す。

HMCとVMCの比較

図の提案：切り屑の流路を水平と垂直で示し、HMC上の切り屑を重力で引き離す。

横形マシニングセンター（HMC）とは？

HMCとは CNCフライス加工 ワークテーブルの表面と平行に、水平に置かれたスピンドルを持つ機械。ワークテーブルは通常B軸を中心に回転し、多くの機械にはデュアルパレットチェンジャーが装備されているため、片方のパレットをセットしながらもう片方のパレットを切削することができる。切削工具はスピンドル内で回転し、B軸がパーツを割り出しながら、ワークテーブルはX/Y/Z方向に移動できる。

コア構造：水平スピンドル、B軸テーブル、墓石、パレットチェンジャー

• 移動（X/Y/Z）：作業範囲を定義する。干渉を避けるために墓石の周りの「スイング」をチェックします。
• 回転B軸：複数の面にアクセスするためにワークを割り出します。
• トゥームストーン(Tombstone): 多くの部品を一度に保持するための、複数の面を持つ垂直なフィクスチャー・ブロック。
• ツールチェンジャー容量：パーツファミリーやライトアウトワークでは60～300本以上のツールが一般的。

3軸、4軸、5軸オプション：ロータリーやチルトを追加する場合

• 3軸HMC：水平スピンドル、リニアX/Y/Z。割り出し多面加工に最適。
• 4軸（B軸インデックス）：再セットアップなしで、より多くの面にヒットするようにワークを回転させます。
• 5軸（傾斜/回転）：複雑な形状、アンダーカット、治具の簡素化のための連続輪郭加工を追加。複雑な航空宇宙や医療形状に最適。

精密工学：剛性、熱安定性、精度／再現性

• ガイドウェイ：重切削用ボックスウェイ、高速用リニアガイド。材料除去のニーズに合わせてお選びください。
• スピンドル・ベアリングと構造：質量を増やし、コラムの幅を広げることで、振動を減衰させる。
• 熱補償：センサーとソフトウェアが長時間のサイクル中のドリフトを低減。
• 精度テスト： ISO 230 そして ISO 10791 位置決め、繰り返し精度、切断精度のチェックを定義します。

視覚的な提案：軸のレイアウト、デュアルパレット、ガード、クーラント/TSC配管のラベル付き図。

業界のユースケースとHMCで勝つ部品

3面以上の形状、深いキャビティ、安定した切り屑排出を必要とする部品には、横フライス盤が適しています。

自動車：ブロック、ヘッド、ギアハウジング-タクトタイムとスループット

標準化された墓石、共通ツールライブラリ、パレットプールにより、高い稼働率でタクトタイムを達成できます。インラインプローブとSPCチェックにより、スクラップを削減し、品質を安定させます。デュアルパレットと良好な切屑排出計画により、シフトのほとんどの時間、スピンドルを切削し続けることができます。

航空宇宙：チタン/アルミニウム構造-高公差と工具寿命

適応型ツールパス、高圧クーラント、安定した固定具により、チタンでの工具寿命が向上します。5軸トリムや一発穴あけパターンも、B軸がフィーチャーをカッターに最適な方向に持っていくことで、容易になります。

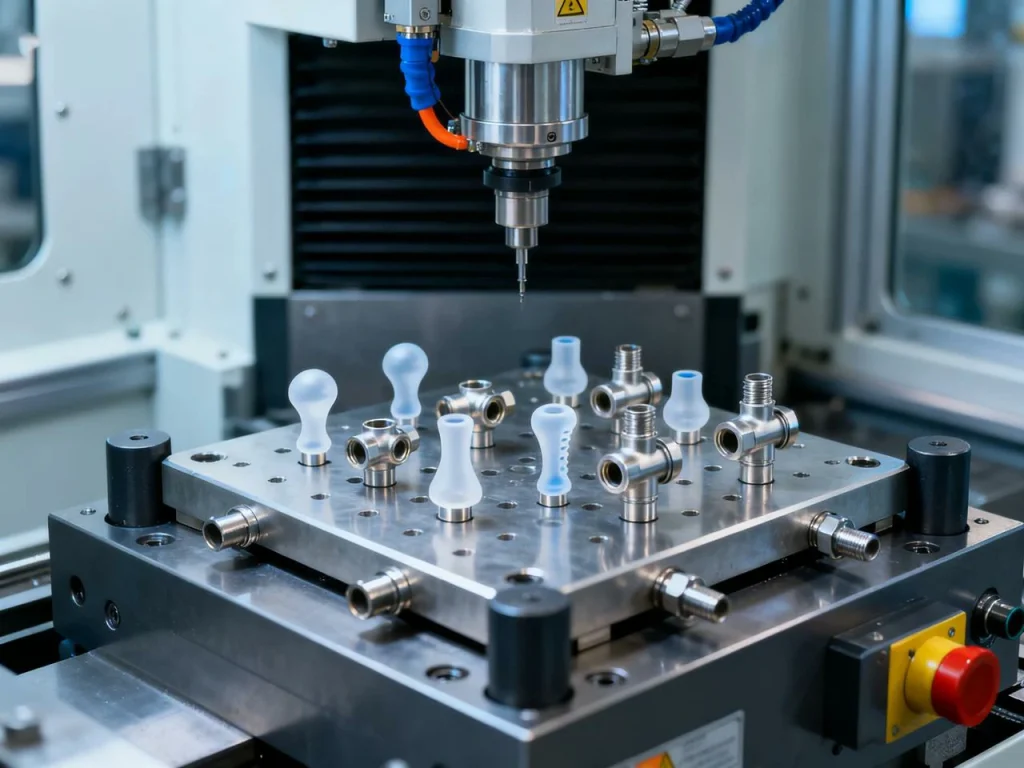

医療とエネルギー: インプラント、バルブ、マニホールド-小バッチとヘビーデューティの比較

医療分野では、迅速な段取り替えと清潔さが重要である。クイックチェンジプレートを備えた油圧または空圧式治具は、段取り時間を短縮する。エネルギー分野では、ステンレスや超合金の重切削には、剛性の高いベース、高トルクのスピンドル、機械を保護する適切なクーラントフィルターが必要です。

視覚的な提案：部品ファミリーとセットアップ（材料、軸、クーラント）を示すマトリックスで、4軸割り出しや5軸輪郭加工を使用するタイミングを強調します。

実際に重要な主な仕様

スペックには圧倒されます。日々の加工結果を大きく変える、ワークエンベロープ、主軸出力/トルク/回転数、クーラント供給、工具容量、モーション性能、そして精度。

作業範囲と積載量：移動、テーブルのサイズ、墓石の周りのスイング

• 部品サイズと重量の適合：パレットあたりの部品と治具の最大重量を確認する。
• 干渉ゾーン：工具、ホルダー、治具をモデル化し、クリアランスをチェックする。
• ドア開口部とクレーンアクセス：大型部品を安全に積載するための計画。
• 墓石の周りをスイング：工具が衝突することなく遠くの面まで届くようにする。

主軸出力/トルク/回転数、TSC、工具能力、プローブ計測

• テーパータイプCAT、BT、HSK。工具交換速度、剛性、現在の工具を考慮してお選びください。
• トルクカーブ：お客様の材料除去戦略（重切削には高トルク、アルミや小型工具には高回転）に合わせます。
• スルースピンドルクーラント(TSC)：70-1000psi：深穴、切屑処理、ヒートコントロール用。

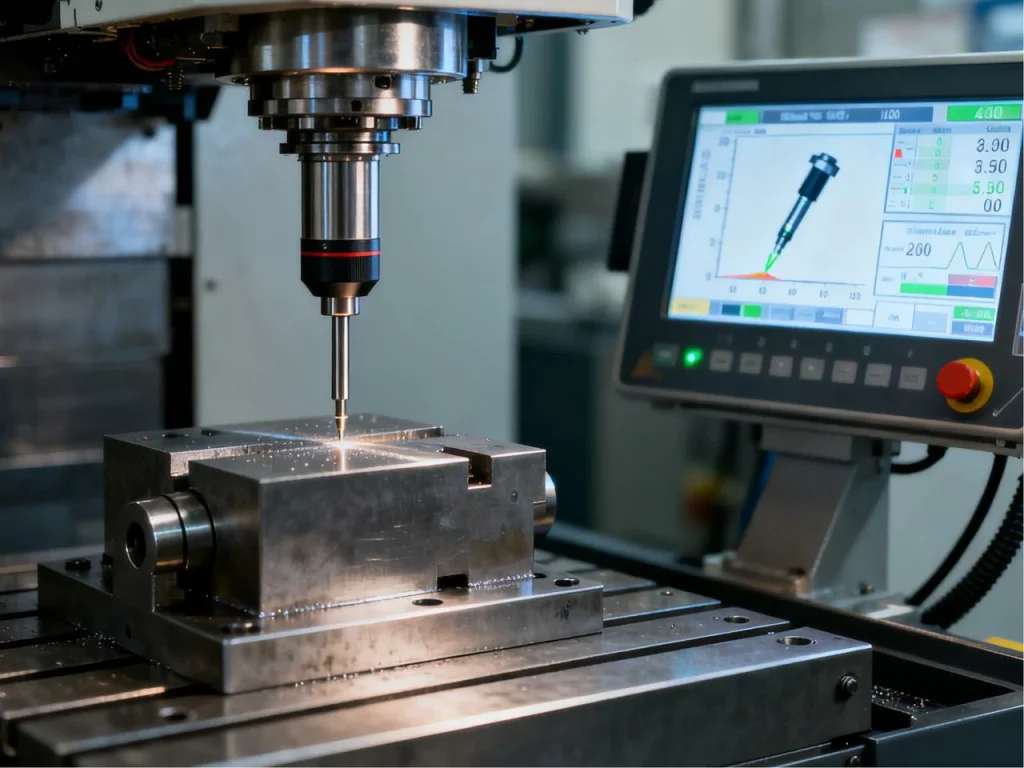

• プローブ計測：インサイクルチェック、オフセット更新、工具折損検出用のパーツおよび工具プローブ。

動作と精度：急流、加速度、位置決め、繰り返し精度（ISO 230/ISO 10791）

• サーマル・ドリフト：ウォームアップ・サイクルとアクティブ補正によるカウンター。
• スケールフィードバック：リニアスケールはバックラッシュを低減し、長いサイクルでの再現性を向上させます。
• ボールねじとリニアモーター：ねじはトルクとコスト、リニアは速度と低メンテナンス。
• バックラッシ制御：再現性の高い多面割出しのために第4/5軸で重要。

HMCが安定して保持できる公差は？

• 代表値：±0.005～0.01mm（良好な環境、安定した治具、インプロセス・プローブ使用時）。
• 微細なケース：<0.01mm：熱、工具の摩耗を管理し、インサイクルで測定した場合。
• 計測セットアップ：仕様が厳しい場合は、空調管理された部屋で三次元測定機を使って検証する。

スペック比較：一般的なHMCクラス（代表値）

数値は代表値であり、ビルダーやオプションによって異なる。

機械選定ガイド：部品、台数、予算に合わせた機械選定

横形フライス盤と立形フライス盤のどちらを選ぶかは、まず必要なものをリストアップし、次に良いものをリストアップすると簡単です。機械だけでなく、ワークホルダ、クーラント、検査も計画に含める。

要件チェックリスト

• 材料と工具：アルミニウム、鋼、ステンレス、チタン、超合金。スピンドルのトルク/回転数とTSCへのマップ。
• 公差と仕上げ：受入時のISO試験と検査計画を定める。
• タクトタイムと生産量：単品フローかバッチか？パレタイゼーションとキューが計算を変える。
• 床面積とユーティリティ：電源、空調設備、クーラント容量、チップコンベア経路。
• 濾過とミスト：適切なクーラント濾過とミスト回収により、機械とオペレータを保護します。

針を動かすオプション

• パレットプール：パートファミリーや消灯時には必須。2パレットシステムでも大いに役立つ。
• 自動化：ロボット、AGV、または小型FMSは、部品あたりの労働力を削減し、フローを安定させる。
• 5軸: より少ないフィクスチャ、より少ないセットアップ、または複雑なジオメトリが必要な場合に追加します。
• 高圧クーラント：深い穴あけや靭性の高い合金に重要。
• プロービングとツールモニタリング：オフセットコントロールとサプライズの低減のための標準化。

ベンダーのデューデリジェンス

• サービスネットワークと応答時間：現地の技術者、スペアパーツ、トレーニングについて尋ねる。
• 稼働時間とMTBF：類似のユーザーからのデータとリファレンスを要求する。
• CAM/ポストサポート：コントロールのポストを検証し、複雑な4/5軸の動きをシミュレートします。
• 接続性：ダッシュボードとデータ用のMTConnectまたはOPC UA。
• 受入試験：ISO 230/10791と公差を使用し、工具でデモカットを行う。

金属やプラスチック部品のための信頼できるCNCパートナーを探しているチームのために、U-Needは精密フライス加工、旋盤加工、試作品製作サービスを提供しています。同社の専門知識は、少量生産のプロトタイプから量産まで幅広く、水平および垂直加工アプリケーションの実用的な選択肢となっている。

横型CNCフライス盤は、小規模な店舗には過剰な設備でしょうか？

• ハイブリッド・セル：1つのHMCと1つまたは2つのVMCで、作業とコストのバランスをとることができる。
• 中古／再生パス：予算が限られている場合は、クリーンな400～500mmクラスのマシンから始める。
• スターター墓石：モジュール式プレートにより、時間をかけてフィクスチャーの密度を高めることができる。
• 段階的自動化：最初は2パレットから始め、後でパレットプールを追加する。

意思決定支援提案：部品サイズ、必要な面、公差、体積をHMCのクラスとオプションにマッピングするシンプルな意思決定ツリー。

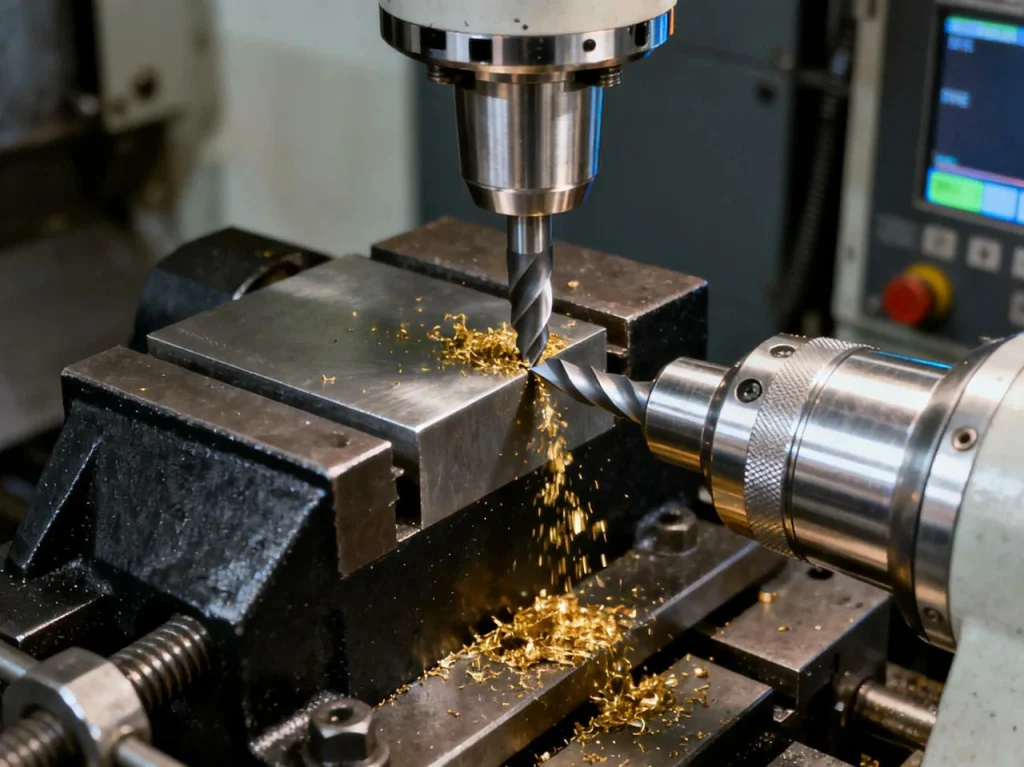

横フライス盤と縦フライス盤：実際的な違い

どちらも、回転するカッターを使用してワークピースから材料を除去するCNCマシンです。違いは、スピンドルの向きと、工具の作業への取り組み方である。

• バーチカルでは、スピンドルはテーブルに対して垂直です。シンプルで、平らな部品の面取りや溝入れに適している。
• 水平の場合、スピンドルはテーブルと平行になる。横から加工物に接近でき、切りくずが加工に混じるのを防ぎます。

複合加工工場では、横型マシニングセンタと立型マシニングセンタが一緒に働くことが多い。立形マシニングセンタはプロトタイプや2次元加工を、横形マシニングセンタはパーツファミリーや高密度の多面加工を扱います。フライス盤には多くの種類（タレットミル、ベッドフライス盤、5軸ガントリーなど）がありますが、HMCはほとんどの生産部品に対して、精度と効率の強力なバランスを提供します。

旋盤加工について簡単に説明しておくと、横型または縦型のターニング・マシニング・センターは、旋盤をベースとした回転部品用の機械である。フライス加工とは異なるプロセスですが、多くの複合旋盤はこの両方を兼ね備えています。適切な機械を選択する際には、その違いを明確にしてください。

コスト、ROI、総所有コスト(TCO)

HMCを導入する場合、初期費用は高くつくが、パレタイゼーション、少ないセットアップ回数、安定した稼働時間により、部品当たりの計算が変わってくる。重要なのは、実際に実行する予定の作業をモデル化することです。

CAPEXとOPEXの比較

• CAPEX：機械価格、工具とホルダー、墓石と固定具、設置。
• OPEX：電力、クーラント、フィルター、プローブとチップ、工具監視センサー、予備消耗品。
• ソフトウェアとトレーニング：CAMシート、ポストプロセッサー、オペレーターのトレーニング時間。
• メンテナンス：クーラントシステムの洗浄、潤滑油の供給、スピンドルのウォームアップサイクル、較正チェック。

利用計算：なぜパレタイゼーションが重要なのか

• セットアップ時間のデルタ：墓石を備えたHMCは、何度も再フィクスチャを必要とするVMCと比較して、セットアップ時間を50～80%短縮できる。
• 労働力の削減：切断しながら負荷をかける。一人のオペレーターが複数のパレットや機械を管理できる。
• スクラップ率：ハンドリングを減らすことでミスを減らし、インプロセス・プロービングでドリフトを検出。
• 稼働率：2パレット以上のシステムで75-90%のスピンドル稼働率を目指す。

ROI計算機のサンプル（クイックステップ）

1. データを集める：

• VMCの現在のサイクルタイム（分/部品）。
• 1部品あたりのセットアップ回数と1セットアップあたりのセットアップ時間（分）。
• スクラップ率（%）とリワーク時間（分/部品）。
• 労務費と間接費を含む時間当たり負担率（$/時間）。
• 計画されたHMCのサイクルタイム（分/部品）と予想されるセットアップ（回数）。
• 月あたりの部品数。

2. VMC時間/月を計算する：

• 切削＝サイクルタイム×部品
• セットアップ＝セットアップ時間×部品あたりのセットアップ回数×部品数
• 手直し＝手直し時間×（スクラップ率×部品数）
• 合計VMC時間＝上記すべての合計

3. パレタイゼーションによるHMC時間/月を計算する：

• 切削＝新しいサイクルタイム×部品
• セットアップ＝セットアップ時間短縮×1部品あたりのセットアップ回数×部品数（多くの場合60-80%の方が少ない）
• 手直し＝手直し時間×（新規スクラップ率×部品）（25-50%落下と仮定）
• 合計HMC時間＝上記すべての合計

4. 毎月の節約：

• 節約した時間＝VMC時間-HMC時間
• 節約できたコスト＝節約できた時間×負担率

5. 仕返しだ：

• 投資回収月数 = (HMC CAPEX - 古い機器の再販（ある場合）) ÷ 月々の節約額

感度のヒント：サイクルタイム短縮（10%、20%、30%）、段取り短縮（50%、70%、80%）、スクラップ減少（10-50%）のベスト／ワーストケースをテストし、損益分岐点範囲を確認する。

オートメーション、FMS、インダストリー4.0の統合

はい、水平フライス加工は自動化できます。実際、HMCはパレットシステムやフレキシブル生産システムの最も一般的なベースとなっています。

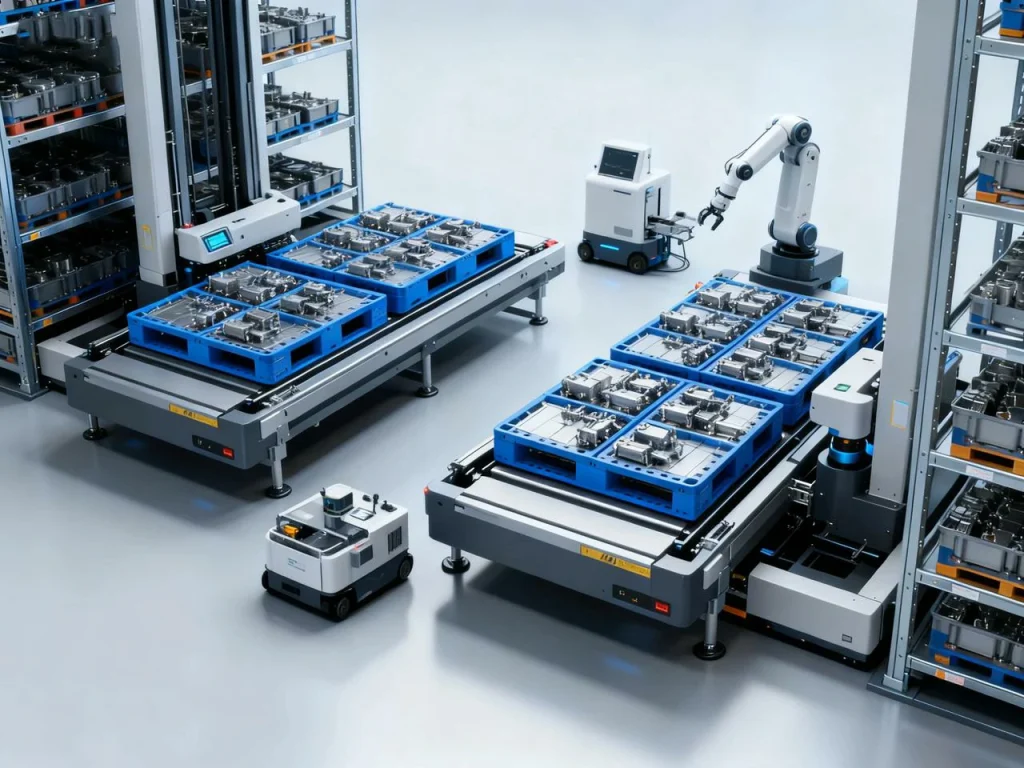

パレットシステム、ロボット、AGV：無灯火製造のためのスケジューリング

• セルコントローラは、ジョブをキューに入れ、期限やツールの空き状況によって優先順位を処理します。
• ロボットが部品のローディング、バーコード/RFIDトラッキング、完成品の流れを管理します。
• パレットプールはバッファ容量を追加するため、オペレーターが不在の間もCNCミルは切削を続けることができる。

デジタルスタック：IoTダッシュボード、予知保全、MTConnect/OPC UA

• 振動、オイルカス、温度のセンサーが故障の前に警告。
• 状態に応じたメンテナンスにより、予定外の停止を減らし、スピンドルの寿命を延ばします。
• オープンデータ標準により、機械のステータスをMES/ERPダッシュボードにフィードできます。

スケールアップ：単一HMCからフレキシブル製造システム（FMS）へ

• 最初にツーリング・ライブラリとフィクスチャー・インターフェースを標準化する。
• マシンを増やすだけでなく、パレットを増やしてバッファ容量を増やす。
• オフセット、工具名、プローブ計測サイクルをマシニングセンター間で共通化。

視覚的な提案：1台のHMC、パレットプール、ロボット、そしてマシンからダッシュボードへのデータフロー・チャートによるセルレイアウト。

実例：VMCからHMCへの部品ファミリーの移動

ある加工工場では、ギアボックスのハウジングを立型で4段取りで加工していた。チームは、8つの部品を保持する墓石を備えたHMCに切り替えました。B軸を割り出し、必要な面をすべて加工し、内径のインサイクル・プロービングを追加し、深穴加工に300 psi TSCを使用しました。セットアップが4回から1回に減り、サイクルタイムが25%短縮されました。オペレーターは、機械が切削している間に次のセットを装填するようになりました。タッチオフとプロービングをインサイクルで行ったため、スクラップが減少した。この工場では、スタッフを増員することなく、その部品系列の月間生産量を2倍に増やした。

トラブルシューティング早見表

• ディープポケットでの仕上げ不良：TSC圧力を上げる、可変螺旋工具に切り替える、チップブレーカーを追加する、ペッキングまたはドウェルブレークをプログラムする。
• 長いサイクルでのサイズドリフト：ウォームアップを追加し、熱補償を有効にし、インサイクルでプローブを行い、クーラント温度制御をチェックする。
• 高硬度鋼での工具のびびり：突き出しを短くし、半径方向のかみ合いを小さくし、1歯あたりの送りをわずかに上げてこすれを避け、ホルダーの剛性を高める。
• 墓石上の切り屑の堆積：洗浄ノズルの改善、プログラム可能なクーラント噴出孔の追加、工具へのエア噴射の調整。

安全、環境、コンプライアンスに関する注意事項

メンテナンス中はガードを閉め、エネルギー源をロックアウトし、パレットや墓石の安全な持ち上げ方に従ってください。ミスト収集と冷却液ろ過を維持すること。検証にはISOに沿った受け入れテストと文書化された手順を使用する。これらの手順は、品質を安定させながら、オペレーターと機械を保護する。
