Odciążanie części obrabianych: Poprawa stabilności stali i części precyzyjnych

Części obrabiane maszynowo są podstawą nowoczesnej produkcji, ale nawet idealnie wycięte elementy metalowe nie zawsze są tak stabilne, jak się wydaje. Naprężenia szczątkowe powstające podczas obróbki skrawaniem i przenoszenia mają kluczowe znaczenie, ponieważ nierównomierne siły mogą wywoływać naprężenia, które z czasem prowadzą do wypaczeń. Naprężenia szczątkowe pochodzące z procesów takich jak frezowanie, Naprężenia powstające podczas spawania, odlewania lub zaciskania mogą po cichu gromadzić się wewnątrz części, prowadząc z czasem do wypaczeń, odchyłek wymiarowych lub utraty tolerancji. W tym miejscu pojawia się odprężanie części obrabianych maszynowo - krytyczny krok w celu zapewnienia, że części zachowują płaskość, wyrównanie i długoterminową niezawodność. Zrozumienie, jak i kiedy zastosować odprężanie, czy to poprzez wyżarzanie termiczne, metody wibracyjne, czy specjalistyczne zabiegi, jest kluczowe dla inżynierów i nabywców, którzy chcą zapobiec kosztownym zniekształceniom, utrzymać stabilność wymiarową komponentów aluminiowych i stalowych oraz zabezpieczyć precyzyjne zespoły w zastosowaniach lotniczych, motoryzacyjnych i przemysłowych.

Odciążanie części obrabianych: czym jest i dlaczego ma znaczenie

Odprężanie części obrabianych to kontrolowany proces odprężania stali, który zmniejsza naprężenia szczątkowe pozostające w części po etapach produkcji, takich jak walcowanie, odlewanie, spawanie, obróbka zgrubna, zaciskanie lub ogrzewanie i chłodzenie. Naprężenia szczątkowe to zablokowane naprężenia wewnętrzne. Część może wyglądać stabilnie, gdy schodzi z maszyny, ale po usunięciu większej ilości materiału, zwolnieniu siły zacisku lub zmianie temperatury podczas przechowywania lub serwisowania, naprężenie może się zrównoważyć i część się poruszy.

Dla zespołów inżynieryjnych problemem jest nie tylko widoczne wypaczenie. Naprężenia szczątkowe wpływają również na płaskość, położenie otworów, równoległość i to, jak dobrze część zachowuje tolerancję podczas późniejszych operacji. Dla kupujących praktyczne pytanie jest prostsze: czy ta część pozostanie tam, gdzie wskazuje rysunek, po obróbce, obsłudze, montażu i użytkowaniu?

Co naprężenia szczątkowe w precyzyjnie obrobionych częściach oznaczają dla płaskości, tolerancji i żywotności?

Naprężenie szczątkowe w Precyzyjnie obrobione części Ma to znaczenie, ponieważ obróbka skrawaniem często usuwa materiał, który równoważył te siły wewnętrzne. Gdy równowaga ta ulegnie zmianie, część może się wygiąć, skręcić lub przesunąć. Jest to powszechne w przypadku płyt, wsporników, cienkich ścianek, kieszeni, długich szyn, spawanych detali i odlewów o nierównej grubości przekroju.

Płaskość jest często pierwszą cechą, która ulega zmianie. Powierzchnia, która była płaska podczas zaciskania, może się rozluźnić po zwolnieniu zacisku. Utrata tolerancji może ujawnić się później jako zmiana rozstawu otworów, ruch ścianki lub obrobiona powierzchnia, która nie pasuje już do struktury odniesienia. W trakcie eksploatacji pozostałe naprężenia mogą również łączyć się z obciążeniami roboczymi. Może to skrócić żywotność zmęczeniową części poddawanych cyklom, wibracjom lub wahaniom termicznym.

Kluczową kwestią jest to, że część może przejść kontrolę po jednej operacji, a następnie stać się niezgodna, jeśli nie zarządzano naprężeniami.

Jak naprężenia szczątkowe wpływają na tolerancję obróbki aluminium, stali i zespołów spawanych?

Wpływ naprężeń szczątkowych na tolerancję obróbki zależy w dużej mierze od materiału i historii procesu.

W przypadku aluminium odkształcenia są często związane z dużą ilością usuwanego materiału, cienkimi sekcjami i ciepłem powstającym podczas obróbki. Części aluminiowe z kieszeniami, żebrami i asymetryczną grubością ścianek mogą się przesuwać po obróbce zgrubnej lub po przechowywaniu. Jest to jeden z powodów, dla których obróbka etapowa jest powszechna, gdy kupujący potrzebują stabilnej geometrii.

W stali naprężenia szczątkowe mogą pochodzić z wcześniejszej obróbki cieplnej, walcowania, kucia lub hartowania. Zarówno naprężenia rozciągające, jak i ściskające mogą pozostać, wpływając na granicę plastyczności i ogólną stabilność wymiarową podczas obróbki. Stal ma zwykle większą sztywność niż aluminium, więc ruch może być mniej widoczny podczas obróbki zgrubnej, ale nadal może wpływać na ostateczne wymiary, zwłaszcza po wystawieniu na działanie ciepła lub gdy cięcia wykończeniowe uwalniają uwięzione naprężenia.

Zespoły spawane stanowią odrębną klasę ryzyka. Spawanie dodaje silne lokalne cykle nagrzewania i chłodzenia, więc naprężenia często koncentrują się w pobliżu połączeń i stref wpływu ciepła. Jeśli zespoły te są następnie poddawane obróbce skrawaniem, ryzyko odkształceń po obróbce spawanych komponentów może być wysokie, zwłaszcza jeśli konfiguracja opiera się na silnym zaciskaniu w celu wymuszenia położenia części.

Przyczyny niestabilności wymiarowej elementów aluminiowych po obróbce zgrubnej, zaciskaniu i ekspozycji termicznej

Przyczyny niestabilności wymiarowej komponentów aluminiowych zwykle łączą w sobie kilka skutków, a nie jedną przyczynę.

Po obróbce zgrubnej, usuwanie dużej ilości materiału może ujawnić naprężenia, które były już w płycie, wytłoczce lub spawie. Jeśli materiał schodzi z jednej strony znacznie szybciej niż z drugiej, pozostała część nie jest już wyważona. Część może sprężynować zaraz po zakończeniu cięcia.

Zaciskanie również ma znaczenie. Jeśli uchwyt roboczy wygina cienką aluminiową część podczas obróbki, to elastyczne naprężenie może zostać uwolnione po zwolnieniu zacisku. Element może wtedy mieć inne wymiary na stole i na stanowisku kontrolnym.

Ekspozycja termiczna dodaje kolejną warstwę. Aluminium szybko reaguje na zmiany temperatury. Nawet umiarkowane nagrzewanie podczas obróbki lub późniejszych etapów procesu może pozwolić na zrównoważenie naprężeń wewnętrznych. Wyniki badań pokazują również, że etapowa obróbka podczas frezowania aluminium - obróbka zgrubna, odprężanie, półwykańczanie, wtórne odprężanie, a następnie wykańczanie - służy do wyrównywania naprężeń i zapobiegania wypaczeniom.

Gdy po obróbce konieczne jest odprężenie

Odprężanie jest zwykle konieczne po obróbce, gdy część ma dużą ilość usuwanego materiału, cienkie ścianki, nagłe zmiany przekroju, spawaną lub odlewaną formę początkową lub wąskie wymagania dotyczące tolerancji, które muszą być zachowane po wykończeniu. Prawidłowe odprężanie poprawia trwałość i zmniejsza ryzyko powstawania wewnętrznych pęknięć pod wpływem obciążeń eksploatacyjnych. Warto również sprawdzić, czy części poruszają się po odblokowaniu lub po odpoczynku między operacjami.

Klasy części o najwyższym ryzyku zazwyczaj obejmują aluminiowe wypraski z walcowanej blachy, cienkościenne ramy, długie szyny, precyzyjne podstawy, asymetryczne odlewy, obrabiane elementy spawane i hartowane części stalowe, które nadal wymagają obróbki wykańczającej. Ryzyko zniekształceń zależy również od stanu wyjściowego materiału, takiego jak walcowana blacha kontra odlewana blacha, wytłaczanie kontra blacha, kuty półfabrykat kontra cięty płomieniowo półfabrykat lub normalizowana kontra hartowana i odpuszczana stal. Dostarczony przez walcownię materiał odprężany może zmniejszyć ryzyko, ale nie eliminuje ruchów spowodowanych geometrią lub sekwencją obróbki.

Krótko mówiąc, jeśli część może redystrybuować naprężenia wewnętrzne podczas późniejszej obróbki lub serwisowania, należy ocenić odciążenie przed ustaleniem ostatecznego przebiegu procesu.

Czy redukcja stresu może być zastosowana do części i procesu?

Nie każda część wymaga odprężania i nie każda metoda pasuje do każdego stopu, geometrii lub ścieżki produkcyjnej. Proces musi pasować zarówno do materiału, jak i powodu, dla którego część się porusza.

Wykonalność materiałowa: temperatura odprężania dla części ze stali stopowej a niższe temperatury dla aluminium

Wykonalność materiału zaczyna się od limitów temperatury. Wyżarzanie termiczne jest najbardziej powszechną metodą usuwania naprężeń. Wyniki badań pokazują, że typowe jest ogrzewanie podkrytyczne, z temperaturą około 550-650°C dla stali i niższymi wartościami dla aluminium. Zweryfikowane dane wskazują również na wyżarzanie odprężające dla aluminium w temperaturze 300-350°C z 2-4 godzinnym podtrzymaniem, po którym następuje chłodzenie pieca.

Ta różnica ma znaczenie. Stal często pozwala na wyższe temperatury odprężania podkrytycznego niż aluminium, ale przydatność nadal zależy od gatunku, wcześniejszej obróbki cieplnej i wymaganych właściwości końcowych. Stal ulepszana cieplnie, hartowana lub o krytycznych właściwościach musi zostać sprawdzona pod kątem określonych warunków przed zatwierdzeniem jakiegokolwiek cyklu termicznego. Aluminium wymaga większej ostrożności, ponieważ przegrzanie może wpływać na właściwości i stabilność wymiarową.

Dlatego też nie należy zakładać tej samej trasy pieca dla różnych materiałów. Nabywcy powinni zweryfikować gatunek stopu, temperament lub stan oraz wcześniejszą obróbkę cieplną przed wyborem cyklu.

Geometria i usuwanie materiału: naprężenia wewnętrzne wynikające z nagłych zmian geometrii elementów metalowych

Geometria często decyduje o tym, czy usuwanie naprężeń jest warte dodatkowego kroku. Naprężenia wewnętrzne wynikające z nagłych zmian geometrii elementów metalowych zwykle pojawiają się tam, gdzie grube sekcje stykają się z cienkimi ściankami, gdzie głębokie kieszenie pozostawiają niepodparte żebra lub gdzie przejścia narożne są ostre. Te lokalne różnice sztywności pozwalają jednemu regionowi poruszać się bardziej niż innemu, gdy cięcie uwalnia materiał.

Usuwanie dużej ilości materiału zwiększa ryzyko, ponieważ pozostała struktura może już nie przypominać stabilnego półfabrykatu wyjściowego. Typowym przykładem jest duża płyta, która kończy jako cienka rama z kieszeniami. Nawet jeśli surowiec był płaski, gotowa geometria może nie pozostać płaska, chyba że obróbka zostanie podzielona na etapy, a naprężenia zostaną zredukowane we właściwym czasie.

Czas procesu: odprężanie przed kolejnymi operacjami obróbki lub po obróbce zgrubnej

Czas jest jedną z najważniejszych decyzji procesowych. Odprężanie przed kolejnymi operacjami obróbki skrawaniem jest powszechne, gdy surowy półwyrób zawiera już naprężenia powstałe w wyniku odlewania, kucia, walcowania lub spawania. Odciążenie przed obróbką może poprawić obrabialność i zmniejszyć ruch po rozpoczęciu usuwania materiału.

Trasa ta działa tylko wtedy, gdy przed cyklem odciążania pozostało wystarczająco dużo materiału wykończeniowego, aby późniejsza obróbka mogła skorygować wszelkie ruchy. Jeśli obróbka zgrubna pozostawi część zbyt blisko rozmiaru, może nie być praktycznego sposobu na odzyskanie płaskości, położenia lub prostoliniowości po rozluźnieniu części. Ostateczne przejście wykańczające po odprężeniu jest tym, co przywraca geometrię, a nie sam cykl odprężania.

Z drugiej strony, wiele zakładów stosuje odprężanie po obróbce zgrubnej, zwłaszcza gdy sama obróbka zgrubna spowodowała niewyważenie części. Przypadki odlewów obrabianych maszynowo wskazują na odprężanie po obróbce zgrubnej, z utrzymywaniem ciepła przez kilka godzin, aby zminimalizować końcowe odkształcenie. W przypadku części CNC o cienkich przekrojach, sekwencja od obróbki zgrubnej do wykańczającej jest często bardziej stabilna niż obróbka na wymiar w jednym przejściu. Firmy specjalizujące się w wysoce precyzyjnej obróbce CNC, takie jak Uneed, świadczą usługi toczenia i frezowania, które wdrażają te najlepsze praktyki w celu zapewnienia stabilności wymiarowej i zmniejszenia naprężeń szczątkowych.

Nie ma jednego najlepszego momentu dla wszystkich części. Prawidłowy punkt zależy od tego, czy głównym źródłem naprężeń jest materiał wejściowy, wprowadzony podczas obróbki zgrubnej, czy oba.

Lista kontrolna: Cechy części, stan stopu, historia nagrzewania i cele tolerancji do zweryfikowania przed wyborem metody.

Przed wybraniem metody należy sprawdzić następujące elementy:

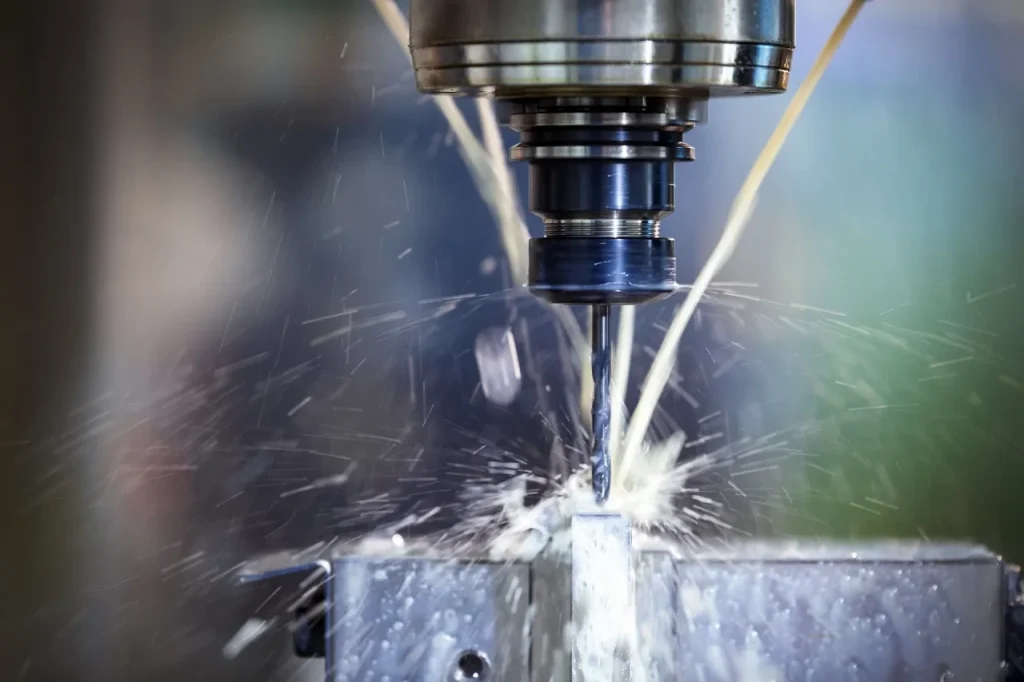

Jak działa odprężanie w komponentach obrabianych maszynowo

Nie wszystkie metody redukcji naprężeń działają w ten sam sposób. Niektóre z nich redukują naprężenia poprzez aktywację termiczną, inne poprzez redystrybucję, a jeszcze inne poprzez zmiany mikrostrukturalne w określonych stopach.

Wyżarzanie po obróbce: ogrzewanie podkrytyczne, czas podtrzymania i powolne chłodzenie

Wyżarzanie po obróbce jest metodą podstawową, ponieważ łagodzi naprężenia poprzez kontrolowane ogrzewanie i powolne chłodzenie. Część jest podgrzewana poniżej temperatury, która spowodowałaby poważną transformację strukturalną, utrzymywana wystarczająco długo, aby naprężenia mogły się zrelaksować, a następnie stopniowo chłodzona, aby nowe gradienty termiczne nie wprowadzały ponownie dużych naprężeń.

W przypadku stali dostarczone badania wskazują na typowe odprężanie podkrytyczne w zakresie 550-650°C. W przypadku aluminium, zweryfikowane dane wejściowe wskazują na 300-350°C z 2-4 godzinnym podtrzymaniem i chłodzeniem pieca.

W przypadku aluminium, cykle w niższych temperaturach są często stosowane tylko do częściowej stabilizacji, a nie jako uniwersalny odpowiednik pełnego odprężenia termicznego. Ich przydatność zależy od stopu i temperamentu i mogą one wpływać na warunki utwardzania wydzieleniowego lub inne określone właściwości.

Jak długo trwa proces usuwania naprężeń? W praktyce cykl termiczny obejmuje narastanie, wygrzewanie i powolne chłodzenie, więc czas trwania procesu jest dłuższy niż sam czas wstrzymania. Czas oczekiwania w kolejce i dostęp do pieca często powodują większe opóźnienie niż samo wstrzymanie termiczne.

Odciążenie wibracyjne a obróbka cieplna: redystrybucja naprężeń a głębsze odciążenie termiczne

Wibracyjne usuwanie naprężeń a obróbka cieplna to częste porównanie w przypadku dużych wyrobów i konstrukcji obrabianych maszynowo. Odciążanie wibracyjne (VSR) wykorzystuje kontrolowane wibracje do redystrybucji naprężeń szczątkowych bez użycia wysokiej temperatury. Zweryfikowane dane wejściowe wskazują, że starzenie wibracyjne zmniejsza szczytowe naprężenie szczątkowe o około 50% w ciągu jednej godziny.

Może to być przydatne w przypadku dużych lub skomplikowanych części, gdzie rozmiar pieca, koszt lub ryzyko termiczne są istotne. Te same badania wskazują jednak, że VSR jest mniej skuteczne niż metody termiczne i może nie usuwać w pełni skoncentrowanych naprężeń wewnętrznych. Mówiąc prościej, VSR może obniżyć wartości szczytowe, ale wyżarzanie zwykle zapewnia głębsze odciążenie.

Wybór zależy więc od tego, jak dużej stabilności potrzebuje dana część i czy dopuszczalna jest ekspozycja termiczna.

Obróbka kriogeniczna i przetwarzanie w temperaturach poniżej zera w przypadku stali narzędziowych i stopów

Obróbka kriogeniczna ma znaczenie głównie w przypadku niektórych stali narzędziowych i innych stopów, w których stabilność wymiarowa jest powiązana z zachowaną transformacją austenitu lub powiązanymi zmianami mikrostrukturalnymi. Nie jest to uniwersalny substytut odprężania termicznego, a wszelkie korzyści zależą od stopu, wcześniejszej obróbki cieplnej i wymagań dotyczących stabilności.

Jego główną wartością są materiały, w których obróbka poniżej zera poprawia stabilność wymiarową poprzez efekty mikrostrukturalne. To sprawia, że obróbka kriogeniczna jest bardziej odpowiednia dla stali narzędziowych i wybranych systemów stopowych niż dla zwykłych komponentów z płyt aluminiowych. Nabywcy powinni traktować obróbkę kriogeniczną jako opcję specyficzną dla danego materiału, a nie uniwersalne rozwiązanie.

Schemat procesu: obróbka zgrubna → odprężanie → półwykańczanie → odprężanie wtórne → wykańczanie

Metoda etapowa jest często najbardziej stabilnym podejściem w przypadku części o wysokim ryzyku zniekształceń:

Ta sekwencja jest szczególnie istotna w przypadku frezowania aluminium, części o cienkich ściankach i precyzyjnych komponentów, które muszą zachować kształt po rozłączeniu i przechowywaniu.

Prewencyjne praktyki obróbki skrawaniem zmniejszające zniekształcenia przed obróbką

Zmniejszanie naprężeń nie powinno być stosowane w celu ukrycia złego planowania procesu. Stabilny wynik zwykle zaczyna się od zrównoważonej obróbki.

Jak zapobiegać wypaczaniu obrabianych części aluminiowych poprzez symetryczne usuwanie materiału i obróbkę stopniową?

Zapobieganie wypaczaniu obrabianych części aluminiowych zaczyna się od symetrii. Tam, gdzie to możliwe, materiał powinien być usuwany w zrównoważony sposób z przeciwległych stron. Progresywna obróbka zgrubna również pomaga, ponieważ pozwala uniknąć uwalniania wszystkich naprężeń w jednym etapie. Jeśli jedna powierzchnia jest mocno zagłębiona, podczas gdy przeciwległa powierzchnia pozostaje nietknięta do końca, część jest bardziej podatna na wygięcie.

Obróbka etapowa wspiera ten proces. Najpierw obróbka zgrubna, następnie odprężanie, w razie potrzeby obróbka półwykańczająca i wykańczająca. Metoda ta jest bezpośrednio wspierana w badaniach nad frezowaniem aluminium.

Powiązane pytanie użytkowników dotyczy tego, czy aluminium 6061 wymaga odprężania. Odpowiedź zależy od geometrii, ilości usuwanego materiału i ryzyka tolerancji, a nie tylko od nazwy stopu. Prosta, gruba część może tego nie potrzebować. Cienka, wieloetapowa część z kieszeniami może.

Ścieżki narzędzia, posuwy i wybór uchwytów roboczych, które zmniejszają miejscowe koncentracje naprężeń

Ścieżki narzędzia, posuwy i uchwyty robocze wpływają na naprężenia, ponieważ kontrolują sposób, w jaki siły skrawania i ciepło dostają się do części. Wyniki badań wskazują na właściwe ścieżki narzędzia, posuwy i uchwyty robocze jako sposoby na równomierne rozłożenie sił i zmniejszenie miejscowych koncentracji naprężeń, zwłaszcza w kieszeniach i narożnikach.

W praktyce nagłe włączenie cięcia, nadmierne lokalne ciepło lub silne zaciskanie na cienkich sekcjach może powodować nowe naprężenia podczas obróbki. Jeśli część mierzy prawidłowo tylko przy pełnym naprężeniu, istnieje ryzyko, że ustawienie maskuje sprężynowanie, a nie zapobiega mu.

Ryzyko odkształceń po obróbce elementów spawanych oraz rola mocowania i dopływu ciepła

Komponenty spawane zawierają już naprężenia szczątkowe powstałe w procesie spawania. Obróbka skrawaniem może uwolnić te naprężenia, a agresywne mocowanie może je zwiększyć. Jeśli konfiguracja wymusza spawanie na płasko, gotowa część może się podnieść lub skręcić, gdy tylko zostanie usunięta.

Dlatego właśnie ryzyko odkształceń po obróbce spawanych komponentów powinno być wcześnie analizowane. Pytania są proste: gdzie znajdują się spoiny, ile ciepła zostało dodane, czy zespół został odprężony przed obróbką i czy sekwencja obróbki naraża jedną stronę znacznie bardziej niż drugą?

Czy wyżarzanie zmniejsza zniekształcenia obrabianych części, jeśli strategia obróbki jest niezrównoważona?

Wyżarzanie może zmniejszyć zniekształcenia obrabianych części, ale nie koryguje w pełni niezrównoważonej strategii obróbki. Jeśli jedna strona części jest nadal cięta znacznie bardziej agresywnie niż druga, po cyklu odprężania mogą pojawić się nowe naprężenia.

Tak więc wyżarzanie pomaga najbardziej, gdy jest połączone ze zrównoważonym usuwaniem materiału, kontrolowanym uchwytem roboczym i obróbką etapową.

Zalety, ograniczenia i kompromisy w zależności od metody łagodzenia stresu

Wybór metody oznacza wybór głębokości odciążenia, ryzyka termicznego, ograniczeń sprzętu i czasu procesu.

Zalety obróbki cieplnej: stabilność wymiarowa, szerokie zastosowanie i dlaczego pozostaje ona metodą podstawową

Obróbka cieplna pozostaje podstawą, ponieważ ma szerokie zastosowanie i generalnie zapewnia najlepszą poprawę stabilności wymiarowej. Działa w przypadku wielu rodzajów stali, części aluminiowych, elementów spawanych i odlewów poddanych obróbce zgrubnej, gdy cykl jest dopasowany do materiału.

Wyniki badań potwierdzają ten kierunek. W lotniczych spawach aluminiowych wyżarzanie termiczne redukowało szczytowe naprężenia szczątkowe skuteczniej niż metody wibracyjne. W przypadku aluminiowych wsporników satelitarnych, dodanie wyżarzania po obróbce zgrubnej zmniejszyło odkształcenia z 10-15% do prawie zera, chociaż wynik ten pochodzi z jednego źródła i należy go traktować z ostrożnością.

Ograniczenia odprężania wibracyjnego części metalowych, w tym częściowa redukcja naprężeń i zatrzymywanie naprężeń skupionych

Ograniczenia odprężania wibracyjnego dla części metalowych są istotne. VSR może zredukować naprężenia szczytowe, a dostarczone dane umieszczają tę redukcję na poziomie około 50% w ciągu jednej godziny. Wciąż jednak nie eliminuje w pełni skoncentrowanych naprężeń wewnętrznych i nie jest tak głębokie ani jednolite jak odprężanie termiczne.

Oznacza to, że VSR może być przydatny, gdy ciepło jest niepraktyczne, ale nie należy zakładać, że zapewni taką samą stabilność wymiarową jak wyżarzanie w przypadku obróbki końcowej o wąskiej tolerancji.

Wpływ obróbki cieplnej na stabilność wymiarową i ryzyko zmiany właściwości w przypadku przekroczenia limitów temperatury

Wpływ obróbki cieplnej na stabilność wymiarową jest zazwyczaj pozytywny, gdy cykl pozostaje w prawidłowym zakresie. Ryzyko pojawia się po przekroczeniu limitów temperatury. Wówczas proces może zmienić właściwości, które część miała zachować.

Jest to kluczowa kwestia w przypadku aluminium i części hartowanych o krytycznych wymaganiach dotyczących właściwości. Redukcja naprężeń może pomóc w zachowaniu kształtu, ale nie wtedy, gdy osłabia twardość, wytrzymałość lub wcześniejszą obróbkę cieplną. Kupujący powinni pytać nie tylko “czy to zmniejszy zniekształcenia?”, ale także “jakie inne właściwości mogą się zmienić?”.”

Tabela: Wyżarzanie vs odprężanie wibracyjne vs obróbka kriogeniczna według rozmiaru części, stopu, ryzyka odkształcenia i ograniczeń procesu

Typowe scenariusze awarii i powody, dla których części nadal się wypaczają

Nawet po usunięciu naprężeń części nadal mogą się poruszać. Zwykle oznacza to, że źródło naprężeń nie zostało w pełni wyeliminowane lub późniejszy proces dodał nowe naprężenia.

Zmniejszenie naprężeń nie jest wystarczające, gdy geometria jest zbyt zgodna, schemat tolerancji jest nierealistyczny dla materiału i procesu lub strategia odniesienia koliduje z prawdopodobnym ruchem. W takich przypadkach prawidłowym rozwiązaniem może być inna forma materiału, większy naddatek na obróbkę, zmieniona konstrukcja ścianki lub żebra, zmieniona sekwencja spawania lub przeprojektowanie części. Nabywcy powinni traktować powtarzające się odkształcenia jako problem związany z możliwościami produkcyjnymi, a nie tylko z obróbką cieplną.

Czynniki powodujące wypaczanie części podczas obróbki cieplnej, w tym nierównomierne nagrzewanie, hartowanie i niepodparta geometria.

Czynniki powodujące wypaczanie części podczas obróbki cieplnej obejmują nierównomierne nagrzewanie, nierównomierne chłodzenie, niepodpartą geometrię i różnice w grubości przekroju. Cienkie ścianki i długie niepodparte rozpiętości są bardziej narażone na ugięcie lub przemieszczenie, jeśli cykl termiczny nie jest jednolity.

Hartowanie może dodać kolejną warstwę naprężeń, szczególnie w przypadku stali. Nawet jeśli sam cykl odprężania jest kontrolowany, późniejsza droga hartowania z szybkim chłodzeniem może ponownie wprowadzić odkształcenia.

Jak hartowanie wpływa na naprężenia szczątkowe w częściach stalowych i dlaczego wcześniejsza historia przetwarzania ma znaczenie?

Wpływ hartowania na naprężenia szczątkowe w częściach stalowych jest powiązany z szybkim skurczem termicznym i efektami transformacji. Hartowanie może zablokować nowe naprężenia, dlatego tak ważna jest wcześniejsza historia obróbki. Część stalowa może przenosić naprężenia powstałe w wyniku walcowania lub obróbki skrawaniem, następnie zyskać więcej w wyniku hartowania, a następnie ponownie przesunąć się podczas wykańczania szlifowanie lub obróbka końcowa.

Kiedy więc inżynierowie pytają, dlaczego część wypaczyła się po późniejszym procesie, odpowiedź jest często kumulatywna. Bieżący etap mógł jedynie ujawnić naprężenia, które narosły na kilku wcześniejszych etapach.

Gdy odprężanie nie jest odpowiednie dla części hartowanych lub części o krytycznych właściwościach

Gdy odprężanie nie jest odpowiednie dla części hartowanych, powodem jest zazwyczaj ryzyko związane z właściwościami. Jeśli hartowana część zależy od określonego stanu po obróbce cieplnej, dodatkowy cykl termiczny może zmniejszyć twardość lub zmienić mikrostrukturę poza to, na co pozwala projekt.

Ta sama ostrożność dotyczy części z krytycznymi wymaganiami dotyczącymi właściwości po wcześniejszej obróbce. W takich przypadkach można sprawdzić metody nietermiczne, ale mogą one nie zapewnić pełnego odciążenia. Dlatego też odprężanie powinno być traktowane jako decyzja projektowa i traserska, a nie tylko późna poprawka.

Dlaczego obrabiane części przesuwają się po zakończeniu obróbki, nawet jeśli wykonano odprężanie?

Obrobione części mogą się poruszać po wykończeniu, ponieważ etap odprężania mógł nie usunąć wszystkich skoncentrowanych naprężeń lub sama obróbka wykończeniowa mogła spowodować nowe niewyważenie. Ciężkie usuwanie materiału końcowego, mocne mocowanie lub późniejsza ekspozycja termiczna mogą powodować ruch.

Krótko mówiąc, redukcja naprężeń zmniejsza ryzyko, ale nie eliminuje potrzeby zrównoważonej obróbki i stabilnego mocowania.

Czynniki kosztów, tolerancji i czasu realizacji w planowaniu produkcji

Odciążenie dodaje kolejne etapy procesu, więc decyzja musi być uzasadniona ryzykiem zniekształcenia i wartością części.

Wpływ wyżarzania po obróbce skrawaniem na koszty na poziomie branży, w tym czas cyklu, energia i zmniejszone ryzyko złomu.

Na poziomie przemysłowym dodanie wyżarzania po obróbce skrawaniem zwiększa koszty ze względu na obsługę, czas pieca, zużycie energii i oczekiwanie między operacjami. Przedstawione badania podają szacunkowe dane z jednego źródła mówiące o 10-25% dodatkowych kosztów produkcji związanych z czasem i energią. Liczba ta nie jest w pełni zweryfikowana, więc powinna być używana tylko jako kontekst kierunkowy.

Istnieje jednak pewna kompensacja. Jeśli redukcja naprężeń zmniejszy ilość odpadów, przeróbek i powtarzających się pętli inspekcji, może to obniżyć całkowity koszt produkcji części o wysokiej wartości lub trudnych do wymiany.

W jaki sposób odprężanie wspomaga dokładniejsze zachowanie tolerancji w precyzyjnej i wieloetapowej obróbce skrawaniem?

Redukcja naprężeń wspomaga zachowanie większej tolerancji, ponieważ zmniejsza ryzyko dryftu wymiarów między obróbką zgrubną i wykańczającą. Ma to znaczenie w przypadku obróbki precyzyjnej i wieloetapowej, gdzie części mogą być przenoszone między konfiguracjami, inspekcją, czyszczeniem i późniejszymi operacjami.

Jeśli część musi zachować wyrównanie w kilku operacjach, odciążenie może sprawić, że trasa będzie bardziej przewidywalna. Wartość ta jest często wyższa w przypadku aluminium, elementów spawanych i odlewów niż w przypadku prostych części pryzmatycznych z niewielką ilością usuwanego materiału.

Kompromisy dotyczące czasu realizacji: umieszczenie w kolejce, dostępność pieca i unikanie przeróbek

Kompromisy dotyczące czasu realizacji są często bardziej praktyczne niż techniczne. Dostępność pieca, rozmieszczenie kolejek, harmonogramy załadunku i transport do zewnętrznej obróbki cieplnej zwiększają opóźnienia. Jednocześnie pominięcie odprężania może prowadzić do późniejszych przeróbek, co również wydłuża czas realizacji.

Pytanie dotyczące planowania brzmi więc nie tylko “czy to doda dni?”, ale także “czy to zapobiegnie dłuższemu opóźnieniu z powodu wypaczonych części, utraconych ustawień lub powtarzających się cięć wykończeniowych?”.”

Matryca decyzyjna: Kiedy dodatkowy czas procesu jest uzasadniony ryzykiem zniekształcenia, zakresem tolerancji i wartością materiału

Zastosowania, w których redukcja stresu ma największą wartość decyzyjną

Niektóre aplikacje przynoszą znacznie więcej korzyści z redukcji stresu niż inne.

Odciążenie naprężeń dla elementów obrabianych w przemyśle lotniczym, w tym spawów aluminiowych 2219 i wsporników satelitarnych.

Zmniejszanie naprężeń w elementach obrabianych w przemyśle lotniczym ma dużą wartość decyzyjną, ponieważ geometrie zmniejszające wagę często oznaczają cienkie sekcje, agresywne kieszenie i wysokie wymagania dotyczące płaskości lub wyrównania. Dostarczone dane wejściowe obejmują spawy z aluminium 2219, w których wyżarzanie termiczne zmniejszyło szczytowe naprężenia szczątkowe skuteczniej niż metody wibracyjne. Inny przypadek dotyczący aluminiowych wsporników dla struktur satelitarnych donosi, że wyżarzanie po obróbce zgrubnej zmniejszyło odkształcenia z 10-15% do prawie zera, choć pozostaje to pojedyncze źródło.

Przykłady te nie potwierdzają tego samego wyniku dla wszystkich części lotniczych. Pokazują jednak, gdzie logika jest najsilniejsza: części aluminiowe o wysokiej wartości, elementy spawane i precyzyjne wsporniki z dużym ryzykiem odkształcenia.

Precyzyjne części medyczne i implanty, w przypadku których stabilność wymiarowa i zmęczenie materiału mają znaczenie

Precyzyjne części medyczne i implanty często wymagają stabilności wymiarowej i dobrej wytrzymałości zmęczeniowej. W przypadku tytanowych śrub medycznych odnotowano niższe odrzucenie i wyższą wydajność cyklu zmęczeniowego po wyżarzaniu po obróbce.

Nie oznacza to, że każda część medyczna powinna być poddawana odprężaniu. Oznacza to, że gdy część jest mała, bardzo obciążona i wrażliwa na spójność powierzchni i geometrii, naprężenia szczątkowe mogą stać się zagrożeniem dla jakości, a nie tylko uciążliwością związaną z obróbką.

Odlewy, wytłoczki i wyroby spawane, które odkształcają się po obróbce zgrubnej lub późniejszej obróbce cieplnej

Odlewy, wytłoczki, W przypadku elementów tłoczonych i spawanych często występują naprężenia przed rozpoczęciem obróbki. Dostarczony materiał dla części tłoczonych pokazuje, że redukcja naprężeń przed obróbką cieplną, w połączeniu z poprawkami procesu, takimi jak korekta zużytej matrycy i lepsza kontrola smarowania, zmniejszyła zniekształcenia poniżej normalnego poziomu produkcji. Ma to znaczenie, ponieważ pokazuje, że usuwanie naprężeń jest nie tylko rozwiązaniem na dalszych etapach produkcji. Może również pomóc w ujawnieniu problemów związanych z procesem produkcyjnym.

Obrobione odlewy również pasują do tego wzorca. Jeśli odlew zniekształca się po pełnej obróbce, czas może być niewłaściwy. Odciążenie po obróbce zgrubnej jest często bardziej przydatne niż czekanie, aż ostateczne wymiary zostaną już wycięte.

Przykłady: aluminiowe wsporniki, tytanowe śruby, tłoczone części i obrabiane odlewy

W podanych przykładach pojawia się ten sam wzorzec:

• Aluminiowe wsporniki zyskały, gdy odciążenie zostało umieszczone po obróbce zgrubnej
• tytanowe śruby poprawiły stabilność wymiarową i zmęczenie materiału.
• Wytłoczone części wymagały zarówno odprężenia, jak i korekty procesu przedprodukcyjnego.
• obrobione odlewy stały się bardziej stabilne, gdy odprężenie nastąpiło przed obróbką końcową

Lekcja jest taka, że wybór metody i czas mają takie samo znaczenie, jak decyzja o odciążeniu w ogóle.

Jak ocenić i wybrać odpowiednie podejście do łagodzenia stresu?

Najlepszym podejściem jest to, które pasuje do źródła naprężeń, stopu i tolerancji ryzyka.

Kiedy konieczne jest odprężanie po obróbce w oparciu o materiał, geometrię, usuwanie materiału i ryzyko tolerancji

Gdy konieczne jest odprężenie po obróbce skrawaniem, należy najpierw przyjrzeć się czterem czynnikom: materiałowi, geometrii, usuwaniu materiału i ryzyku tolerancji. Części aluminiowe z cienkimi ściankami i kieszeniami są częstymi kandydatami. Części stalowe z wcześniejszą historią hartowania lub ciężką obróbką zgrubną również mogą tego wymagać. Spawane i odlewane formy wyjściowe zwiększają prawdopodobieństwo.

Jeśli część może tolerować niewielkie ruchy, odciążenie może nie być warte dodatkowej złożoności trasy. Jeśli część musi zachować kształt podczas końcowego montażu lub późniejszej obsługi, sprawa staje się silniejsza.

Co powinni sprawdzić kupujący i inżynierowie: metody pomiarowe, takie jak XRD, wiercenie otworów i badania ultradźwiękowe.

Kolejnym punktem decyzyjnym jest sposób pomiaru naprężeń wewnętrznych w części. Przedstawione badania wymieniają dyfrakcję rentgenowską, wiercenie otworów i badania ultradźwiękowe jako metody pomiarowe do weryfikacji redukcji naprężeń szczątkowych.

Weryfikacja wymiarów powinna być również zaplanowana w oparciu o stan części, a nie tylko metodę pomiaru naprężeń. Należy sprawdzić krytyczne cechy w stanie swobodnym po rozłączeniu, pozwolić części na wyrównanie termiczne przed kontrolą końcową i potwierdzić, czy punkty odniesienia pozostają ważne po obróbce cieplnej lub odprężeniu. W przypadku części wysokiego ryzyka, ponowna kontrola po przechowywaniu, transporcie lub późniejszej obróbce może mieć większe znaczenie niż bezpośrednie badanie naprężeń szczątkowych.

Każda metoda ma inną rolę. XRD jest często używany do powierzchniowych naprężeń szczątkowych. Wiercenie otworów jest praktyczną półniszczącą metodą oceny naprężeń lokalnych. Badania ultradźwiękowe mogą w niektórych przypadkach wspierać ocenę nieniszczącą. Kupujący nie muszą samodzielnie wybierać metody laboratoryjnej, ale powinni zapytać, w jaki sposób zostanie zweryfikowana skuteczność odprężania, jeśli stabilność wymiarowa ma krytyczne znaczenie.

Odprężanie wibracyjne a obróbka cieplna - co jest lepsze w przypadku dużych lub skomplikowanych części?

W przypadku dużych lub skomplikowanych części, odprężanie wibracyjne może być łatwiejsze do zastosowania, ponieważ pozwala uniknąć wysokich temperatur i ograniczeń wielkości pieca. Obróbka cieplna jest zwykle lepsza, gdy celem jest głębsze i pełniejsze usunięcie naprężeń.

Wybór lepszej metody zależy więc od tego, czy głównym ograniczeniem jest dostęp i wrażliwość termiczna, czy też potrzeba maksymalnej stabilności wymiarowej.

Lista kontrolna: Pytania dotyczące wyboru metody, harmonogramu, weryfikacji i wymogów stabilności wymiarowej

Przed zablokowaniem trasy należy zapytać:

Punkty odniesienia i dowody potwierdzające decyzje procesowe

Używaj dowodów według hierarchii: ustalone standardy i podręczniki w pierwszej kolejności, literatura techniczna specyficzna dla materiału lub procesu w drugiej kolejności, a doświadczenie warsztatowe lub przypadek jako tylko kierunkowe. Wszelkie twierdzenia dotyczące redukcji zniekształceń, efektywności cyklu lub kosztów muszą być traktowane jako specyficzne dla części, chyba że materiał, geometria, metoda pomiaru i ścieżka procesu są jasno określone.

Organy normalizacyjne i referencje techniczne do konsultacji w zakresie obróbki cieplnej i weryfikacji naprężeń szczątkowych

W przypadku praktyki obróbki cieplnej i weryfikacji naprężeń szczątkowych, inżynierowie powinni skonsultować się z organami normalizacyjnymi i instytucjonalnymi referencjami, zamiast polegać wyłącznie na oświadczeniach dostawców, w tym ASTM, ASME, ASMIoraz NIST publikacje. Przydatne kategorie to normy obróbki cieplnej, odniesienia do właściwości materiałów i wytyczne dotyczące pomiaru naprężeń szczątkowych.

Jest to szczególnie ważne, gdy część ma krytyczne wymagania dotyczące właściwości, regulowane zastosowanie lub niską tolerancję na odchylenia wymiarowe.

Źródła akademickie i branżowe dotyczące cykli specyficznych dla materiału, zachowania pod wpływem odkształceń i metod pomiarowych

Źródła akademickie i instytucjonalne są najbardziej przydatne w przypadku cykli odprężania specyficznych dla materiału, zachowania odkształcenia po obróbce zgrubnej lub spawaniu oraz metod pomiarowych, takich jak XRD i wiercenie otworów. Pomagają one oddzielić ogólnie przyjęte praktyki od konwencji specyficznych dla danego warsztatu.

Ma to również znaczenie, ponieważ baza badawcza jest nierówna. Odprężanie termiczne jest szeroko opisane i akceptowane. Dane porównawcze między wyżarzaniem, wibracjami i metodami kriogenicznymi dla wielu stopów są znacznie mniej kompletne.

Tam, gdzie dowody z badań przypadków są najsilniejsze i gdzie pozostaje niepewność co do porównań metod

Dowody w postaci studiów przypadku są najsilniejsze tam, gdzie materiał, geometria i przebieg procesu są jasno opisane, np. aluminiowe elementy spawane, części tłoczone przed późniejszą obróbką cieplną i odlewy poddane obróbce zgrubnej przed wykończeniem. Niepewność pozostaje tam, gdzie szerokie twierdzenia dotyczą wielu stopów lub gdzie wyniki opierają się na pojedynczych przykładach bez kontrolowanego porównania.

W szczególności VSR ma przydatne dowody kierunkowe, ale słabsze wsparcie niż metody termiczne, gdy chodzi o pełną stabilizację wymiarową w różnych klasach części.

Tabela: Deklarowane wyniki a moc dowodów dla wyżarzania, odprężania wibracyjnego i obróbki kriogenicznej

Krótko mówiąc, usuwanie naprężeń z obrabianych części powinno być wybierane na podstawie tego, co powoduje ruch części, a nie domyślnie. Wyżarzanie pozostaje standardową metodą, gdy stabilność wymiarowa jest głównym celem, a stop może zaakceptować cykl. Metody wibracyjne mogą być pomocne, gdy rozmiar części lub ograniczenia termiczne blokują obróbkę piecową, ale należy je traktować jako częściowe odciążenie. Obróbka kriogeniczna ma zastosowanie w przypadku węższych materiałów.

Praktyczną decyzją jest porównanie ryzyka odkształcenia z kosztami procesu, czasem realizacji i wrażliwością właściwości. Jeśli część ma dużą ilość usuwanego materiału, cienką geometrię, historię spawania lub odlewania lub wąską tolerancję, która musi przetrwać wykończenie i serwis, odprężanie jest często warte poważnego przeglądu. Jeśli część jest prosta, stabilna i nie jest wrażliwa na właściwości, dodatkowy krok może stanowić niewielką wartość dodaną.
