Różne rodzaje kół zębatych: Kompletny przewodnik i wybór

Od układów napędowych pojazdów elektrycznych po przeguby robotów i osie CNC, inteligentna konstrukcja przekładni i wybrane typy przekładni decydują o tym, jak wydajnie maszyna zamienia moc w ruch. Wybór niewłaściwego typu przekładni powoduje marnowanie energii w postaci ciepła, wzrost hałasu, utratę dokładności i nadmierne wydatki na łożyska, materiały i obróbkę. Niniejszy przewodnik pozwala szybko dokonać inteligentnego wyboru. Zaczynamy od jasnej klasyfikacji według układu wałów (równoległe, przecinające się, krzyżowe), a następnie przedstawiamy szybkie, ilościowe porównania pod kątem wydajności, przełożenia, hałasu, gęstości momentu obrotowego oraz kosztów / złożoności. Poznasz również prosty proces wyboru krok po kroku, który możesz wykorzystać w każdym projekcie, poparty rzeczywistymi wzorcami z przekładni EV (walcowe + hipoidalne), wciągników (ślimakowe) i precyzyjnego ruchu (planetarne, harmoniczne). Zakończymy praktycznymi uwagami na temat materiałów, produkcji (w tym Toczenie CNC, Frezowanie CNCoraz Szlifowanie CNC), smarowanie, niezawodność i kompaktowy FAQ, który bezpośrednio odpowiada na najczęściej zadawane pytania.

Jeśli zajmujesz się projektowaniem mechanicznym, wiesz już, że przekładnie są niezbędne. Ale przekładnia musi pasować do układu wału, obciążenia i budżetu. Uprośćmy to dopasowanie.

Rodzaje kół zębatych: Główna klasyfikacja (według układu wału)

Systemy przekładni najlepiej zrozumieć, patrząc najpierw na to, jak ułożone są ich wały. Orientacja wałów determinuje sposób zazębiania się kół zębatych, płynność ich pracy i miejsce ich zastosowania. Poniżej znajduje się przejrzysty podział na trzy podstawowe klasyfikacje - wały równoległe, przecinające się i krzyżujące się - a następnie kluczowe odmiany profilu zębów, które kształtują wydajność.

Przekładnie o osiach równoległych

Gdy dwa wały są równoległe, najczęściej stosuje się przekładnie mechaniczne zazębiające się na powierzchniach cylindrycznych. Typowe koła zębate obejmują koła zębate czołowe z prostymi zębami, koła zębate walcowe z zębami ustawionymi pod kątem oraz koła zębate o podwójnym zazębieniu, które niwelują nacisk osiowy. Wewnętrzne koła zębate odwracają pozycję zęba do wnętrza pierścienia, a zębatka i zębnik rozwijają koło zębate w prostą zębatkę, aby przekształcić ruch obrotowy w ruch liniowy. W przekładniach o osiach równoległych koła zębate przenoszą moment obrotowy z wysoką wydajnością, a różne rozmiary pozwalają uzyskać wymagane przełożenie w kompaktowych obudowach.

Ponieważ koła zębate zazębiają się wzdłuż boków zębów, geometria zębów ma znaczenie. Większość równoległych przekładni cylindrycznych wykorzystuje ewolwentowe profile zębów, aby zapewnić stały kontakt, ponieważ odległość między środkami zmienia się nieznacznie pod wpływem obciążenia i temperatury.

Przekładnie o przecinających się osiach

Gdy wały spotykają się w punkcie (często pod kątem 90°), stosuje się rodzinę przekładni stożkowych. Prosta przekładnia stożkowa wygląda jak ostroga rzutowana na stożek, podczas gdy spiralna przekładnia stożkowa zakrzywia zęby, zapewniając płynniejsze zazębienie przy większym obciążeniu. Przekładnia stożkowa zerol znajduje się pomiędzy nimi, z zakrzywionymi zębami, ale prawie zerowym kątem spirali dla mniejszego ciągu. Zobaczysz także koła zębate koronowe i koła zębate ścięte (para kół zębatych stożkowych 1:1 używana do zmiany kierunku pod kątem prostym). Są to powszechnie stosowane przekładnie kątowe w mechanizmach różnicowych, elektronarzędziach i skrzyniach rozdzielczych.

Nierównoległe, nieprzecinające się (skrzyżowane) koła zębate

Gdy wały nie przecinają się ani nie biegną równolegle, zastosowanie znajdują zestawy krzyżakowe. Przekładnia ślimakowa - ślimak przypominający śrubę napędzający koło ślimakowe - zapewnia wysokie przełożenie w jednym stopniu i w niektórych przypadkach może być samoblokująca. Przekładnie hipoidalne są przesuniętą formą stożka spiralnego, szeroko stosowaną w mechanizmach różnicowych tylnej osi, ponieważ działają płynniej i pozwalają na niższą wysokość wału napędowego. W przypadku niewielkich obciążeń i specyficznych potrzeb związanych z geometrią istnieją również przekładnie krzyżowe lub śrubowe.

Profil zębów i warianty konfiguracji

Większość przekładni przemysłowych wykorzystuje profil ewolwentowy, ponieważ utrzymuje on solidne przełożenie nawet przy niewielkich zmianach odległości między osiami (na podstawie Badania techniczne NASA). Profile cykloidalne pojawiają się w mechanizmach zegarowych i specjalnych reduktorach, takich jak napędy cykloidalne. Koła zębate mogą być zewnętrzne (zęby na zewnątrz) lub wewnętrzne (zęby po wewnętrznej stronie pierścienia). Wiele systemów przekładni planetarnych opiera się na wewnętrznym pierścieniu zębatym, aby wszystko było zwarte, z kołem słonecznym, kołami planetarnymi i nośnikiem tworzącym układ przekładni.

Szybkie porównanie: Wydajność, współczynnik, hałas, koszt

Przejrzysty obraz wydajności, zakresu przełożeń, hałasu, gęstości momentu obrotowego i kosztów przyspiesza wczesny wybór przekładni. Poniższa tabela przedstawia typowe zakresy wydajności popularnych typów przekładni, aby pomóc w podejmowaniu szybkich decyzji na wysokim poziomie.

Tabela porównawcza w skrócie

Poniższe zakresy stanowią podstawę do podejmowania wczesnych decyzji. Opisują one typowe, dobrze zaprojektowane siatki jednostopniowe z odpowiednim smarowaniem i wyrównaniem. Rzeczywiste wartości zależą od jakości produkcji, prędkości, obciążenia, materiałów i metody smarowania.

Typowe liczby do zakotwiczenia decyzji

Użyj tych pasków, aby kierować wczesnym doborem rozmiaru i pakowaniem:

• Ostroga ≈ sprawność 95-99%; Spiralne ≈ 95-98%; Spiralne stożkowe/hipoidalne ≈ 90-97%; Ślimakowe ≈ 70-85%; Planetarne ≈ 94-98% na stopień; Harmoniczne ≈ 85-90%.
• Zakresy przełożeń: Spur/Helical ≈ 1-10:1; Bevel ≈ 1-5:1; Worm ≈ 10-60+:1; Planetary ≈ 3-10:1 na stopień; Harmonic ≈ 30-160:1.

Jeśli potrzebujesz cichej i wydajnej pracy z dużą prędkością, dominują przekładnie ślimakowe lub spiralne stożkowe/hipoidalne. Jeśli potrzebna jest bardzo wysoka redukcja w jednym stopniu, dominują przekładnie ślimakowe i harmoniczne. W przypadku kompaktowych przekładni o wysokim momencie obrotowym i wielu przełożeniach wygrywają przekładnie planetarne.

Plusy i minusy w zależności od przypadku użycia

W szybkich skrzyniach biegów, w których hałas w kabinie ma znaczenie (np. w pojazdach elektrycznych), przekładnie śrubowe są powszechnym wyborem, ponieważ kątowe zęby przekładni zazębiają się stopniowo. W samochodowych mechanizmach różnicowych z kątem prostym, przekładnie hipoidalne redukują hałas i pozwalają na niższe osadzenie wału napędowego. W przypadku podnośników i małych podnośników, w których pomocne jest samoblokowanie, przekładnia ślimakowa jest często najprostszym rozwiązaniem - ale płaci się za to utratą wydajności i ciepła. W przypadku tanich napędów lub tam, gdzie dźwięk nie jest krytyczny, przekładnie czołowe zapewniają prostotę zestawienia materiałów. W robotyce z serwonapędem, systemy przekładni planetarnych zapewniają wysoką gęstość momentu obrotowego i sztywną reakcję, podczas gdy napędy harmoniczne zapewniają bardzo wysoką redukcję i niski luz dla precyzyjnego wskazywania.

Jak wybrać odpowiedni typ przekładni (krok po kroku)

Wybór przekładni staje się znacznie bardziej przejrzysty po uporządkowaniu danych wejściowych projektu. Poniższy schemat pracy przedstawia najważniejsze etapy - od wymagań dotyczących ruchu po możliwości produkcyjne i standardy - dzięki czemu można odfiltrować dziesiątki opcji przekładni do krótkiej, możliwej do obrony listy, która pasuje do docelowych parametrów, opakowania i kosztów.

Proces wyboru (od ograniczeń do wyboru)

Skorzystaj z tego krótkiego przepływu pracy, aby zawęzić z wielu biegów i typów do krótkiej listy, która odpowiada Twoim potrzebom.

1. Zdefiniuj ruch i orientację wału Zdecyduj, czy potrzebujesz ruchu obrotowo-obrotowego, czy obrotowo-liniowego. Następnie ustaw ułożenie wału: równoległe, przecinające się (często pod kątem 90°) lub krzyżujące się (ani równoległe, ani przecinające się).
2. Ustawienie przełożenia, prędkości i momentu obrotowego Szacunkowa prędkość wejściowa, żądana prędkość wyjściowa, przełożenie i szczytowy/ciągły moment obrotowy. Zwróć uwagę na cykl pracy i ograniczenia termiczne.
3. Określenie docelowych poziomów hałasu i wydajności Określenie limitów hałasu (dB lub tolerancja jakościowa) i minimalnej akceptowalnej wydajności (szczególnie w przypadku systemów zasilanych bateryjnie).
4. Sprawdź przestrzeń, wagę i opakowanie Ustaw odległości między osiami, średnice kół zębatych, szerokości powierzchni czołowych, przesunięcia i wszelkie potrzeby związane z wewnętrznym kołem zębatym lub przesuniętym zębnikiem (np. opakowanie z przekładnią hipoidalną).
5. Uwzględnienie kosztów i możliwości produkcji Dopasowanie projektu do dostępnych procesów: Frezowanie CNC dla prototypów, frezowanie obwiedniowe dla produkcji, szlifowanie CNC dla niskiego poziomu hałasu i wysokiej dokładności. Wąskie tolerancje podnoszą koszty.
6. Stosowanie norm i planowanie smarowania AGMA lub ścieżkę projektową ISO 6336. Wybór oleju lub smaru, lepkości i dodatków EP w razie potrzeby (przekładnia hipoidalna/ślimakowa). Określ uszczelnienie i filtrację.
7. Prototyp i iteracja Zbuduj lub zasymuluj, zmierz luz, hałas i temperaturę, a następnie zaktualizuj projekt. Powtarzaj, aż projekt osiągnie założone cele.

Drzewo decyzyjne / interaktywny selektor

Użyj poniższych danych wejściowych, aby utworzyć krótką listę, a następnie przejdź do sekcji, aby uzyskać szczegółowe informacje.

• Jeśli wały są równoległe i wymagana jest duża prędkość przy niskim poziomie hałasu: rozważ przekładnię walcową. Jeśli liczy się koszt, a hałas jest w porządku: przekładnia czołowa. Jeśli liczy się siła ciągu przy bardzo dużej mocy: przekładnia podwójnie spiralna.
• Jeśli wały przecinają się pod kątem 90° i muszą być ciche przy wysokim momencie obrotowym: stożkowe spiralne. Jeśli liczy się umiarkowana prędkość i koszt: stożkowa prosta lub zerol. Do zmiany kierunku pod kątem prostym 1:1: przekładnia kątowa.
• Jeśli wały są skrzyżowane i potrzebne jest jednostopniowe, wysokie przełożenie z potencjalnym samoblokowaniem: przekładnia ślimakowa. Jeśli potrzebujesz gładszego, mocniejszego kąta prostego z niższą linią wału napędowego: hipoidalne przekładnie stożkowe.
• Jeśli potrzebujesz wysokiej gęstości momentu obrotowego na małej przestrzeni i możesz układać stopnie w stos: przekładnia planetarna. Jeśli potrzebujesz bardzo wysokiej redukcji i niskiego luzu dla precyzyjnego ruchu: przekładnia harmoniczna lub cykloidalna.
• Jeśli potrzebujesz przekładni obrotowo-liniowej: przekładnia zębatkowa.

Przykładowe wyjścia (dla wspólnych wejść):

• Wejście: wały równoległe, przełożenie ~8:1, 12 000 obr/min, bardzo niski poziom hałasu → Wyjście: dwustopniowa spirala o wysokiej dokładności szlifowania i odpowiedniej mikrogeometrii.
• Wejście: skrzyżowane wały, przełożenie 40:1, nie może się cofać → Wyjście: przekładnia ślimakowa z małym kątem wyprzedzenia i olejem EP.
• Wejście: kompaktowy przegub robota, przełożenie 100:1, niski luz → Wyjście: napęd harmoniczny lub precyzyjny napęd planetarny z dodatkowym stopniem.

Mini studia przypadków (wzorce praktyczne)

W skrzyni biegów pojazdów elektrycznych inżynierowie często stosują jeden lub dwa stopnie przekładni śrubowej między silnikiem a mechanizmem różnicowym, aby spełnić limity NVH (hałas, wibracje, szorstkość). Na osi, przekładnia końcowa jest zwykle hipoidalna, co jest przesuniętym stożkiem spiralnym, który działa płynniej i lepiej się pakuje. Ta mieszanka utrzymuje wysoką wydajność przy jednoczesnej kontroli hałasu.

W podnośniku lub windzie przekładnia ślimakowa pasuje, ponieważ zapewnia wysoką redukcję w jednym stopniu, działa kompaktowo i może nie być napędzana od tyłu. Kosztem jest niższa wydajność i więcej ciepła, więc smarowanie i konstrukcja obudowy mają kluczowe znaczenie.

W osi CNC, zębatka i zębnik pozwalają serwomotorowi zamienić ruch obrotowy w precyzyjny ruch liniowy przy długich skokach. Gdy potrzebny jest kompaktowy wysoki moment obrotowy silnika, reduktor planetarny na serwomechanizmie utrzymuje bezwładność na niskim poziomie, a reakcja jest wyraźna. Wiele przekładni stosowanych w CNC pochodzi od producentów przekładni, którzy kończą je szlifowaniem CNC w celu zmniejszenia jęczenia i poprawy kontaktu z powierzchnią.

Szybkie odpowiedzi skoncentrowane na PAA

• Która przekładnia jest najlepsza dla wysokiej prędkości i niskiego poziomu hałasu? Przekładnie spiralne (wały równoległe) lub spiralne stożkowe/hipoidalne (kąt prosty) są zwykle wybierane, gdy liczy się dźwięk i płynność.
• Czego powinienem użyć, aby uzyskać bardzo wysoki moment obrotowy na małej przestrzeni? Przekładnie planetarne dzielą obciążenie na wiele styków, zapewniając wysoką gęstość momentu obrotowego; harmoniczne zapewniają bardzo wysokie przełożenie w niewielkiej obudowie dla precyzyjnego ruchu.
• Jak uniknąć jazdy wstecz w moim mechanizmie? Przekładnie ślimakowe o małych kątach wyprzedzenia mogą być samoblokujące; przekładnie harmoniczne i cykloidalne o wysokim przełożeniu również są odporne na ruch wsteczny ze względu na dużą redukcję wewnętrzną.

Podstawowe typy sprzętu i ich zastosowania

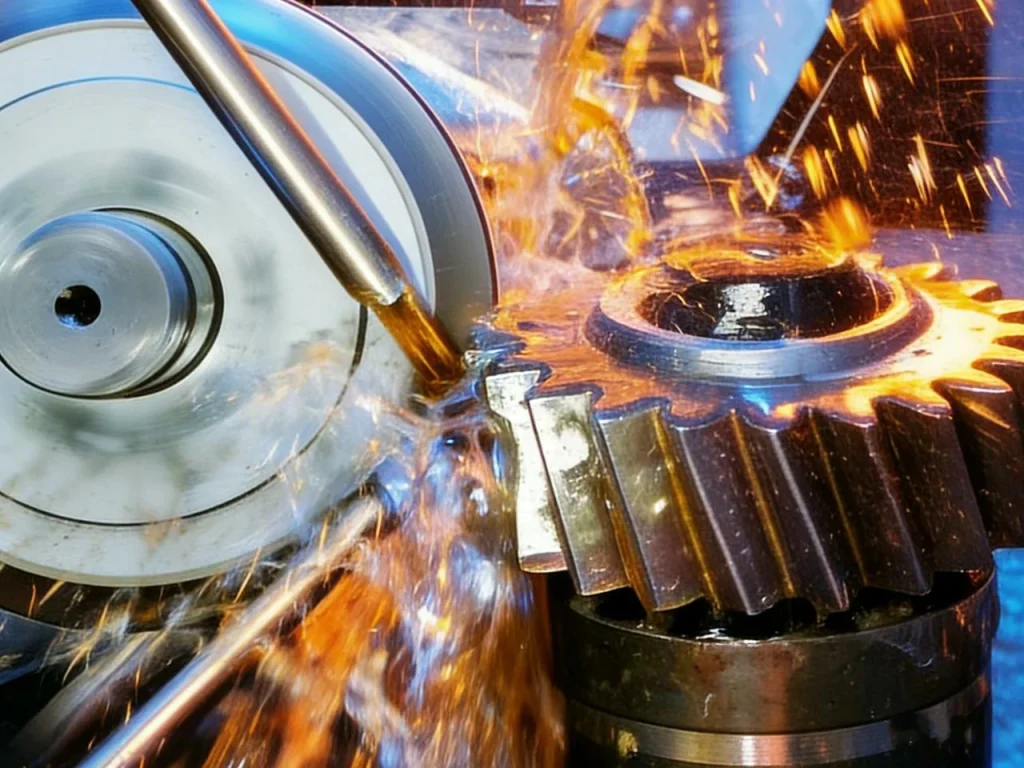

Koła zębate o różnych rozmiarach i kształtach są wykorzystywane do rozwiązywania różnych problemów związanych z ruchem, hałasem i obciążeniem. Poniższe sekcje przedstawiają podstawowe rodziny kół zębatych - jak działają, gdzie pasują i jakie kompromisy mają największe znaczenie w rzeczywistym projektowaniu mechanicznym.

Koła zębate czołowe

Koło zębate czołowe ma proste, równoległe zęby i zazębia się z napędzanym kołem zębatym, zapewniając proste i wydajne przenoszenie momentu obrotowego. Jest to najprostszy typ przekładni i często najniższy koszt produkcji i kontroli. Dzięki głównie toczącym się kontaktom, zazębienia czołowe mogą przekraczać wydajność 95%, a nawet osiągać 99% w czystych, dobrze wyosiowanych systemach. Kompromisem jest dźwięk: przy wyższych prędkościach wejście zęba jest nagłe, co zwiększa hałas przekładni.

Przekładnie czołowe są powszechnie stosowane w urządzeniach, przenośnikach, prostych reduktorach i maszynach, w których budżet i prostota mają większe znaczenie niż hałas. Jeśli projekt wymaga szybkiego proof-of-concept, wiele zespołów zaczyna od przekładni czołowej, ponieważ łatwiej jest ją obrabiać CNC z płyty, płyty grzewczej, a nawet drukować 3D w celu wykonania makiet. W przypadku produktów o niskim obciążeniu, takich jak zabawki i urządzenia konsumenckie, plastikowe koła zębate czołowe utrzymują niski koszt i wagę.

Przekładnie śrubowe

Przekładnia walcowa ustawia zęby pod kątem, dzięki czemu kontakt zaczyna się na jednym końcu i przechodzi przez powierzchnię czołową. To stopniowe zazębianie zmniejsza hałas i pozwala większej długości zębów dzielić obciążenie, co zwiększa wydajność w porównaniu z zębatką czołową. Większość przekładni śrubowych osiąga sprawność ~95-98%. Kosztem jest nacisk osiowy; pojedyncza spirala naciska na łożyska, więc wybór łożyska i sztywność obudowy mają znaczenie.

Przekładnia walcowa jest powszechnie stosowana w przekładniach samochodowych i EV, reduktorach przemysłowych i napędach o dużej prędkości. Jeśli potrzebujesz ciszy, wybierz przekładnię śrubową. W przypadku bardzo dużej mocy, gdzie siła ciągu jest problemem, należy przejść na podwójną przekładnię śrubową lub przekładnię w jodełkę, która umieszcza lewe i prawe pojedyncze przekładnie śrubowe obok siebie, aby zniwelować siłę ciągu.

Przekładnie stożkowe (proste, spiralne, zerol)

Zęby przekładni stożkowej poruszają się po stożku, umożliwiając obrót między przecinającymi się wałami, zwykle pod kątem 90°. Przekładnia stożkowa prosta wygląda jak ostroga na stożku. Jest to proste i ekonomiczne rozwiązanie dla umiarkowanych prędkości. Spiralny skos zakrzywia zęby, czyniąc je gładszymi i mocniejszymi przy wyższych prędkościach i obciążeniach. Zerol dzieli różnicę z zakrzywionymi zębami, ale prawie zerowym kątem spirali, często z mniejszym naciskiem i łatwiejszą wymianą na stożki proste. Para o równej liczbie zębów to przekładnia kątowa, używana do zmiany kąta prostego 1:1.

Przekładnie stożkowe są stosowane w mechanizmach różnicowych, narzędziach ręcznych i mikserach. W pojazdach stożki spiralne (i hipoidalne, omówione poniżej) cicho radzą sobie z dużym momentem obrotowym. W maszynach hobbystycznych lub lekkich maszynach z ograniczeniami prędkości, stożki proste zapewniają prostą obsługę.

Przekładnie ślimakowe i zębatki

Przekładnia ślimakowa łączy ślimak podobny do śruby z kołem ślimakowym. Osiąga przełożenie ~10-60+:1 w jednym etapie, szczelnie pakuje i może być samoblokująca, jeśli kąt wyprzedzenia i tarcie są odpowiednie. Typowa sprawność wynosi ~70-85%, ponieważ dominuje ślizg, więc wybór ciepła i oleju ma znaczenie. Jest to klasyczny wybór do wciągników, podnośników, stołów indeksujących i siłowników, w których cenne jest nieprzesuwanie się do tyłu.

Zębatka łączy prostą zębatkę z okrągłym kołem zębatym (zębnikiem) w celu przekształcenia ruchu obrotowego w precyzyjny ruch liniowy. Koło zębate zazębia się z zębatką, aby poruszać układem kierowniczym samochodu, osiami CNC i siłownikami przemysłowymi. Moduł zębatki/skok i szerokość powierzchni czołowej dobiera się do obciążenia i prędkości, a także wybiera się smarowanie i uszczelnienia, aby uniknąć zanieczyszczenia podczas długich podróży.

Zaawansowane i specjalne systemy przekładni

Poza standardowymi rodzinami przekładni, kilka zaawansowanych systemów oferuje wyższą gęstość mocy, cichszą pracę, ekstremalne przełożenia lub unikalne zalety w zakresie pakowania. Poniższe sekcje przedstawiają te wyspecjalizowane opcje i problemy projektowe, które można dzięki nim rozwiązać.

Podwójnie spiralne/jodełkowe i wewnętrzne koła zębate

Gdy hałas i moc są wysokie, podwójnie spiralne i jodełkowe koła zębate błyszczą. Dwie przeciwległe spirale niwelują nacisk osiowy, zachowując płynne zazębianie, które zmniejsza hałas. Przekładnie redukcyjne stosowane w przemyśle morskim, ciężkich sprężarkach i maszynach turbinowych o dużej mocy polegają na nich. Wewnętrzne i zewnętrzne koła zębate razem umożliwiają kompaktowe pociągi; koło zębate w przekładni planetarnej działa jako element wewnętrzny, który pomaga utrzymać krótkie pakiety.

Przekładnie hipoidalne (stożkowe spiralne z przesunięciem)

Przekładnia hipoidalna to spiralny zestaw stożkowy, w którym oś zębnika jest przesunięta względem osi koła koronowego. Dzięki temu przesunięciu zębnik jest większy (ma więcej zębów), co zwiększa moment obrotowy i wygładza zazębienie. Hipoidy obniżają również linię wału napędowego w pojazdach, poprawiając pakowność. Charakteryzują się one większym poślizgiem niż czyste spiralne koła zębate stożkowe, co wpływa na wydajność i wymaga odpowiedniego oleju przekładniowego EP. W przypadku finałów osi, połączenie ciszy, wytrzymałości i kompaktowości sprawia, że hipoidalne przekładnie stożkowe są najlepszym wyborem.

Zestawy przekładni planetarnych (epicyklicznych)

Zestaw przekładni planetarnej składa się z centralnego koła słonecznego, wielu kół planetarnych na nośniku i wewnętrznego koła koronowego. Ponieważ dwie lub więcej par zazębia się jednocześnie, obciążenie rozkłada się na wiele zębów, co zwiększa gęstość momentu obrotowego. Każdy stopień zwykle zapewnia przełożenie ~3-10:1 przy sprawności ~94-98% na stopień. Układanie stopni w stosy pozwala osiągnąć wysokie przełożenia przy mniejszej objętości niż w przypadku układów z wałami równoległymi.

Przekładnie planetarne są powszechnie stosowane w automatyce, napędach hybrydowych i elektrycznych, przekładniach głównych turbin wiatrowych i reduktorach serwomechanizmów w robotach. Jeśli potrzebujesz więcej niż jednego przełożenia lub kompaktowego, mocnego reduktora, przekładnia planetarna jest trudna do pokonania.

Napędy harmoniczne (fala odkształcenia) i cykloidalne

Napędy harmoniczne i cykloidalne są preferowane w przypadku bardzo dużych redukcji na małej przestrzeni. Napędy harmoniczne wyginają cienką elastyczną linię względem sztywnego wewnętrznego koła zębatego za pomocą generatora fali eliptycznej, zapewniając przełożenia takie jak 30-160:1 w jednym etapie z bardzo niskim luzem. Sprawność wynosi ~85-90%. Cykloidale wykorzystują trzpienie toczne i ruch krzywki, aby osiągnąć podobne redukcje, przy wysokiej odporności na wstrząsy. Oba te rozwiązania są stosowane w przegubach robotów, wskazówkach lotniczych i precyzyjnych stopniach, w których koła zębate zapewniają dokładne pozycjonowanie i niską podatność.

Projekt, materiały, produkcja i normy

Wydajność przekładni zależy w dużej mierze od tego, z czego są wykonane, w jaki sposób są produkowane oraz od standardów stosowanych do weryfikacji dokładności i wytrzymałości. Poniższe sekcje przedstawiają kluczowe wybory materiałów, metody produkcji i tolerancje, które kształtują koszty, hałas, trwałość i rzeczywistą niezawodność.

Materiały i obróbka cieplna

W przypadku dużych obciążeń i długiej żywotności powszechne są stale stopowe z utwardzaniem powierzchniowym (nawęglanie lub azotowanie). Twarda obudowa jest odporna na zużycie i wżery, a wytrzymały rdzeń radzi sobie z gięciem. Żeliwo znajduje zastosowanie w przekładniach o niskiej prędkości i umiarkowanym obciążeniu, oferując tłumienie i kontrolę kosztów. Tworzywa sztuczne i kompozyty sprawdzają się przy niewielkich obciążeniach i niskim poziomie hałasu; są powszechne w produktach konsumenckich, urządzeniach i małych siłownikach. Gdy koła zębate są używane do przenoszenia wysokiego momentu obrotowego przy dużej prędkości, znaczenie ma czystość materiału, jakość obróbki cieplnej i kontrola naprężeń szczątkowych.

Metody produkcji i sygnały kosztowe

Koła zębate można wytwarzać na wiele sposobów, a wybrana ścieżka wpływa na dokładność, hałas i koszty. Prototypowe frezowanie CNC jest przydatne w przypadku kół zębatych o różnych rozmiarach i kształtach w małych seriach, zwłaszcza w przypadku półfabrykatów czołowych i śrubowych z późniejszym wykończeniem. Toczenie CNC kształtuje półfabrykat i piastę. Produkcja zewnętrznych zębów kół zębatych często wykorzystuje frezowanie obwiedniowe; kształtowanie lub przeciąganie tworzy zęby wewnętrzne. Aby uzyskać wysoką dokładność i niski poziom hałasu, należy szlifować boki (szlifowanie CNC), szczególnie w przypadku kół zębatych walcowych, stożkowych i hipoidalnych. Szlifowanie zmniejsza błędy przekładni i hałas przekładni, co jest kluczowe w pojazdach elektrycznych i obrabiarkach. Im większej dokładności profilu przekładni potrzebujesz, tym więcej wydasz na szlifowanie, inspekcję i kontrolę procesu.

Dokładność, luzy, tolerancje (klasy AGMA/ISO)

Normy takie jak AGMA 2101 i ISO 6336 określają wytrzymałość, podczas gdy ISO 1328 i klasy dokładności AGMA określają limity wyprowadzenia, profilu i skoku. Luz - niewielki prześwit między zębami - jest potrzebny do smarowania i wzrostu temperatury, ale zbyt duży utrudnia pozycjonowanie. W przypadku cichych układów napędowych kół zębatych należy kontrolować mikrogeometrię (koronę prowadzącą, modyfikacje profilu), aby rozłożyć obciążenie i ograniczyć wycie. Kontrola wykorzystuje przyrządy, które mierzą profil zębów przekładni, prowadzenie i skok, a także bicie i odchylenia między zębami.

Hałas, wydajność, smarowanie i niezawodność

Hałas przekładni, wydajność, smarowanie i niezawodność są ze sobą ściśle powiązane. W poniższych sekcjach opisano, jak każdy z tych czynników zachowuje się w rzeczywistych zazębieniach przekładni - co powoduje straty, co wycisza przekładnię i co utrzymuje przekładnie przy życiu pod obciążeniem - dzięki czemu wybory projektowe mogą być ukierunkowane na wydajność tam, gdzie ma to największe znaczenie.

Klasyfikacja i łagodzenie hałasu

Jeśli uszeregować typy przekładni według potencjału hałasu przy wyższych prędkościach, spiralne stożkowe / hipoidalne i spiralne są zwykle cichsze, podczas gdy ostrogi są głośniejsze. Ale typ to tylko połowa sukcesu. Wyrównanie, odległość między osiami, sztywność obudowy i wykończenie powierzchni mają wpływ na hałas. Odpowiednie modyfikacje boków (korekty profilu i ołowiu) zmniejszają błąd transmisji siatki, który jest główną przyczyną szumów tonalnych. W wielu przypadkach pojazdów elektrycznych i przemysłowych, skok z obrabianych do szlifowanych powierzchni zębów jest tym, co spełnia surowe limity NVH.

Czynniki wpływające na wydajność i straty

Kontakt toczny vs ślizgowy jest głównym czynnikiem. Ostrogowe i spiralne mają większy udział toczenia, więc są wydajne. Spiralne skośne i hipoidalne dodają poślizg; hipoidalne nieco więcej ze względu na przesunięcie. Ślimaki bardzo się ślizgają, więc pracują na gorąco, chyba że prędkości i obciążenia są umiarkowane, a olej jest prawidłowy. Każda siatka również przeciąga olej, więc ubijanie i wiatr mają znaczenie przy dużych prędkościach. Szczelne uszczelki zwiększają opór, ale utrzymują olej w czystości - należy to rozważyć w stosunku do strat.

Wybór smarowania i kompatybilność

Wysokie naprężenia stykowe i poślizg wymagają odpowiedniego środka smarnego. Oleje przekładniowe EP są powszechnie stosowane w zestawach przekładni hipoidalnych i ślimakowych, ponieważ dodatki tworzą filmy ochronne pod ekstremalnym ciśnieniem. Lekko obciążone zestawy o niższych prędkościach mogą pracować na smarze, co upraszcza uszczelnianie. Przekładnie walcowe i stożkowe o dużej mocy zwykle wymagają wymuszonego podawania i chłodzenia oleju. Nie dopuszczaj powietrza i cząstek stałych: czysty olej to tani sposób na wydłużenie żywotności i obniżenie poziomu hałasu.

Typowe tryby awarii i zapobieganie im

Wżery (zmęczenie powierzchni) objawiają się jako małe kratery na bokach; należy je kontrolować poprzez zmniejszenie naprężeń, poprawę wykończenia i stosowanie odpowiedniego oleju. Scuffing (spawanie powierzchniowe/rozdzieranie) jest powszechne w siatkach o dużym poślizgu, takich jak hipoidalne i ślimakowe; wymaga gładkich boków, odpowiedniej lepkości i dodatków EP. Pęknięcia zmęczeniowe przy zginaniu zębów zaczynają się od korzenia; pomagają w tym mocniejsze materiały, odpowiednie zaokrąglenia i niższy zakres naprężeń. Pęknięcia i zużycie często wynikają z uderzeń, niewspółosiowości, zanieczyszczenia lub złej obróbki cieplnej. Dobra konstrukcja, czysty smar i kontrolowane obciążenie zapobiegają większości awarii przekładni.

Zastosowania według branż: Rodzaje kół zębatych i ich zastosowania

Różne branże preferują różne typy przekładni w oparciu o limity hałasu, ograniczenia dotyczące pakowania, zapotrzebowanie na moment obrotowy i koszty. Poniższe sekcje przedstawiają typowe wybory przekładni w rzeczywistych zastosowaniach, pokazując, jak każda rodzina przekładni rozwiązuje praktyczne problemy w systemach motoryzacyjnych, robotyce, maszynach przemysłowych i codziennych produktach konsumenckich.

Motoryzacja i układy napędowe pojazdów elektrycznych

Redukcje EV między silnikiem a osią opierają się na stopniach przekładni śrubowej, co zapewnia płynność i wysoką wydajność. Końcowy napęd jest często hipoidalny, aby zmniejszyć hałas i obniżyć wał. Układy automatyczne i hybrydowe wykorzystują zestawy przekładni planetarnych (epicyklicznych) w celu uzyskania wielu przełożeń w kompaktowej przestrzeni. W całym układzie napędowym równowaga jest jasna: spełnić cele NVH przy jednoczesnym zachowaniu zasięgu.

Robotyka i ruch precyzyjny

Przeguby robotów często łączą reduktor planetarny z harmonicznym lub cykloidalnym stopniem końcowym, w zależności od wymaganego momentu obrotowego i luzu. Powód jest prosty: wysoka gęstość mocy i niski luz pomagają robotom umieszczać narzędzia z powtarzalnością przy zachowaniu niewielkich rozmiarów siłowników. W maszynach CNC reduktory planetarne na serwomechanizmach zasilają osie zębatkowe, zapewniając długi i sztywny skok. Wysokiej jakości szlifowanie zębów na maszynach CNC redukuje szumy i tętnienia serwomechanizmów.

Maszyny przemysłowe i przenoszenie mocy

Duże mieszalniki, przenośniki i sprężarki wykorzystują wały stożkowe do zapewnienia cichej i wydajnej mocy. Gdy potrzebna jest zmiana ruchu pod kątem prostym z przecinającymi się wałami, standardem jest skos. W przypadku kompaktowych, wysokoprędkościowych, prawdopodobnie samoblokujących się napędów, takich jak podnośniki i indeksery, ślimak jest nadal powszechny. Napędy do dużych obciążeń w przemyśle morskim wykorzystują podwójne wały spiralne / jodełkowe, aby zniwelować siłę ciągu podczas przenoszenia dużej mocy.

Produkty konsumenckie i urządzenia

Zestawy przekładni czołowych z tworzywa sztucznego pozwalają obniżyć koszty w przypadku produktów o niskim obciążeniu. Elektronarzędzia i urządzenia kompaktowe często ukrywają reduktory planetarne w nosie, aby zwielokrotnić moment obrotowy bez zwiększania długości. Otwieracze do bram garażowych i siłowniki siedzeń często wykorzystują przekładnie ślimakowe zapewniające cichy, kompaktowy ruch i pewną odporność na ruch wsteczny.
