Przewodnik po szablonach zapytań ofertowych dotyczących obróbki CNC

Szablon zapytania ofertowego na obróbkę cnc to ustrukturyzowany sposób żądania wyceny i oceny wykonalności obrabianej części. W praktyce nie jest to tylko pusty formularz. Jest to pełny pakiet ofertowy, który pozwala warsztatowi cnc zdecydować, czy część może być wykonana, jak powinna być wykonana, jakie istnieje ryzyko i jakie założenia należy przyjąć przy wycenie.

W konkurencyjnym środowisku, kupujący proszący o wycenę części obrabianych CNC szybko odkrywają, że jakość zapytania ofertowego decyduje o tym, czy otrzymają wysokiej jakości odpowiedź, czy warunkową wycenę pełną założeń. W przypadku produkcji na zamówienie słaby pakiet prawie zawsze oznacza niewiarygodną wycenę. Jeśli pakiet techniczny jest niekompletny, dostawca musi zgadywać. Te domysły mogą mieć wpływ na cenę, czas realizacji, wybór procesu, zakres kontroli, a nawet na to, czy podana metoda jest odpowiednia dla rzeczywistej funkcji części. Dlatego kupujący szukający informacji o tym, jak napisać zapytanie ofertowe cnc dla części niestandardowych, zwykle nie szukają ogólnego szablonu zamówienia. Potrzebują pakietu, który wspiera przegląd możliwości produkcyjnych.

Przydatny szablon RFQ zapewnia spójność między dostawcami. Pomaga to przy wysyłaniu zapytania ofertowego do wielu sklepów, ponieważ każdy dostawca otrzymuje ten sam model, rysunek, zestawienie materiałów, założenia ilościowe, wymagania dotyczące wykończenia i oczekiwania czasowe. Dzięki temu porównanie ofert jest bardziej miarodajne. Bez tej spójności różnice cenowe mogą odzwierciedlać różne założenia, a nie rzeczywiste różnice w możliwościach lub strukturze kosztów.

Na przykład firmy takie jak UNeed specjalizują się w toczeniu i frezowaniu CNC, oferując wysoce precyzyjną obróbkę niestandardowych części. Korzystanie z dobrze przygotowanego zapytania ofertowego podczas kontaktowania się z takimi dostawcami zapewnia szybsze, dokładniejsze wyceny i zmniejsza ryzyko nieporozumień lub przeróbek.

Różnica między zapytaniem ofertowym a zapytaniem o ofertę w branży produkcyjnej

W branży produkcyjnej “zapytanie ofertowe” i “prośba o wycenę” zazwyczaj oznaczają to samo. Oba odnoszą się do formalnego wniosku z prośbą do dostawcy o sprawdzenie części lub zespołu i zwrócenie cen, czasu realizacji i warunków handlowych w oparciu o dostarczone wymagania.

Praktyczna różnica jest zazwyczaj żadna. Ważniejsze jest to, czy pakiet RFQ jest technicznie kompletny. Dokument zatytułowany “zapytanie ofertowe” nie pomaga, jeśli brakuje w nim modelu 3D, tolerancji rysunku lub uwag dotyczących wykończenia. W obróbce skrawaniem dostawca sprawdza zawartość, a nie tytuł.

Jak napisać zapytanie ofertowe dotyczące obróbki CNC w celu dokładnej weryfikacji dostawcy?

Najlepsze zapytania ofertowe są napisane tak, aby inżynier produkcji mógł szybko odpowiedzieć na cztery pytania:

• Co to za część?
• Jaka funkcja jest najważniejsza?
• Jakie kontrole mają zastosowanie?
• Jaki jest oczekiwany wolumen i harmonogram?

Dobrze zaprojektowany szablon zapytania ofertowego na obróbkę cnc powinien przedstawiać jedną wyraźną podstawę techniczną - listę specyfikacji obróbki, która obejmuje geometrię, tolerancje, materiał, wykończenie, ilość i czas. Taka podstawa gwarantuje, że wszyscy dostawcy otrzymają te same informacje i będą w stanie przedstawić porównywalne oferty bez konieczności przeprowadzania inżynierii odwrotnej. Pakiet zazwyczaj zaczyna się od modelu 3D CAD, często pliku STEP, oraz rysunku 2D PDF, który definiuje tolerancje, GD&T, uwagi, wykończenie powierzchni i specyfikacje materiałowe. Jeśli część ma krytyczne cechy funkcjonalne, należy je wyraźnie oznaczyć. Badania wskazują, że zidentyfikowanie około trzech do pięciu krytycznych cech z uwagami funkcjonalnymi i planem kontroli kluczowych wymiarów może zmniejszyć niepotrzebne koszty i ułatwić przegląd dostawcy.

Szablon RFQ z możliwością kopiowania: Numer części i rewizja; model 3D i rysunek 2D; materiał ze stopem, temperamentem lub stanem, standardem, jeśli jest wymagany, i formą surową; ilość według prototypu, pilota, partii produkcyjnej i rocznego zużycia; uwagi dotyczące wykończenia i maskowania; zakres kontroli i dokumentacji; docelowa data dostawy i czy wymagane jest przyspieszenie; zatwierdzone alternatywy lub wymóg niezastępowania. Przykład: “17-4 PH H900 zgodnie z obowiązującą normą materiałową, pręt, 10 części prototypowych, pasywacja po obróbce, raport wymiarowy dotyczący zidentyfikowanych cech, ta sama rewizja we wszystkich plikach”.”

Mówiąc prościej, zapytanie ofertowe nie powinno zmuszać warsztatu do odtwarzania intencji projektowych. Jeśli część uszczelnia, wyrównuje, obraca, lokalizuje lub łączy się z innym komponentem, należy o tym powiedzieć, jeśli ma to wpływ na tolerancje lub kontrolę. Jeśli część jest prototypem, również należy o tym wspomnieć. Jeśli jest to element produkcyjny, należy uwzględnić roczne zapotrzebowanie i wszelkie potrzeby kontrolne. Jest to jedna z głównych różnic między formularzem ogólnym a szablonem zapytania ofertowego na obróbkę cnc dla części niestandardowych.

Co należy uwzględnić w zapytaniu ofertowym dotyczącym obróbki CNC?

Kupujący często pytają, co należy uwzględnić w zapytaniu ofertowym dotyczącym obróbki cnc. Podstawowy pakiet zazwyczaj obejmuje:

• Model 3D CAD
• Rysunek techniczny 2D
• specyfikacja materiałowa
• ilość lub roczne zużycie
• wymagane wykończenie lub obróbka końcowa
• oczekiwania czasowe
• wszelkie potrzeby związane z montażem, testowaniem lub inspekcją

Materiały źródłowe pokazują, że składanie zapytań ofertowych zwykle rozpoczyna się od przesłania e-mailem lub przesłania rysunków części, planów, modeli CAD, specyfikacji materiałów, rocznych ilości, harmonogramów i wymaganych procesów, takich jak obróbka skrawaniem, montaż lub testowanie. Wszelkie szczególne wymagania - niestandardowe wykończenia, dokumentacja identyfikowalności lub unikalne opakowania - powinny być wymienione wyraźnie, a nie zakładane. To komercyjne i techniczne połączenie ma znaczenie, ponieważ oferta na jednorazową obróbkę różni się od oferty na powtarzalną produkcję z wymaganiami dotyczącymi pakowania i logistyki.

Jeśli zapytanie ofertowe trafi do wielu sklepów, pakiet powinien być kontrolowany. Używaj tego samego poziomu wersji, tego samego zestawu plików i tych samych założeń. Jeśli wyjaśnienia zostaną wydane później, wyślij je do wszystkich dostawców składających oferty. Jest to najprostszy sposób na uniknięcie porównywania różnych interpretacji tej samej części.

Specyfikacja materiału i wybór stopu

Materiał powinien być określony do poziomu wymaganego dla funkcji i zgodności: stop, temperatura lub stan, wszelkie wymagane normy na Specyfikacje ASTM International - i postać surowca, gdy ma to wpływ na koszt lub możliwość produkcji. “6061-T6” może być wystarczające dla prostej części komercyjnej, ale części o wyższym ryzyku mogą wymagać objaśnienia, takiego jak “17-4 PH H900, pręt, wymagana certyfikacja”. Jeśli płyta, pręt, rura, odlew lub odkuwka są dopuszczalne tylko w niektórych formach, należy to zaznaczyć w zapytaniu ofertowym. W przypadku, gdy koszty mają znaczenie, odnotowanie, czy alternatywne materiały są dopuszczalne, pozwala dostawcy zasugerować zamienniki, które spełniają wymagania funkcjonalne przy niższych kosztach ogólnych.

Tabela: Podstawowe pola w szablonie zapytania ofertowego dotyczącego obróbki CNC dla części niestandardowych

Czy część może zostać wyprodukowana z pakietu RFQ?

Warsztat maszynowy może wyceniać na różnych poziomach zaufania w zależności od jakości pakietu. Części na wczesnym etapie mogą otrzymać wycenę budżetową lub przegląd wykonalności z założeniami, podczas gdy wycena produkcyjna wymaga kontrolowanych plików, zdefiniowanego materiału, tolerancji, wykończenia i zakresu kontroli. Jeśli brakuje kluczowych danych wejściowych, wycena powinna być traktowana jako warunkowa, a nie w pełni porównywalna.

Gdy model 3D jest wymagany do wyceny CNC

Model 3D jest zwykle wymagany, gdy geometria części nie jest łatwa do zinterpretowania na podstawie samego rysunku 2D. Sklepy używają oprogramowania CAM do planowania ścieżek narzędzi i szacowania czasów cykli na podstawie modelu bryłowego, co czyni go niezbędnym do wszystkiego, co wykracza poza proste elementy pryzmatyczne. Obejmuje to powierzchnie konturowe, kieszenie o mieszanych kształtach, elementy kątowe, prace wieloosiowe i części, w których dostęp do narzędzia zależy od modelu bryłowego. Badania pokazują, że kompletny pakiet RFQ zazwyczaj zawiera model 3D CAD, często plik STEP, jako podstawowy wkład do niestandardowej wyceny CNC.

W przypadku prostych części pryzmatycznych rysunek może wystarczyć do wstępnej wyceny budżetu. Jednak w przypadku wielu niestandardowych części, model 3D jest najszybszym sposobem na potwierdzenie, czy część może być obrabiana, jakie ustawienia mogą być potrzebne i czy relacje cech są praktyczne. Jest to również powód, dla którego kupujący pytają, kiedy model 3D jest wymagany do wyceny cnc. Odpowiedź zazwyczaj brzmi: gdy geometrii, strategii ścieżki narzędzia lub ryzyka kolizji nie można jednoznacznie ocenić na podstawie rysunku.

W jaki sposób rysunki 2D, tolerancje i GD&T potwierdzają możliwość produkcji?

Model 3D przedstawia kształt. Rysunek 2D przedstawia założenia projektowe. W wycenie CNC oba te elementy mają znaczenie.

Rysunek potwierdza limity wymiarowe, pola tolerancji, wymiarowanie geometryczne i tolerancję (GD&T) - zgodnie z ASME standardy wymiarowania geometrycznego i tolerancji - wykończenie powierzchni, uwagi techniczne i objaśnienia materiałów. Bez nich warsztat może zobaczyć część, ale nie może wiedzieć, jak ściśle należy ją kontrolować. Właśnie dlatego sposób określania tolerancji w zapytaniu ofertowym jest kluczową kwestią. Rysunek powinien definiować tylko te tolerancje, które mają znaczenie dla działania i powinien być zgodny z modelem.

GD&T pomaga, gdy dopasowanie, położenie, orientacja lub relacje odniesienia mają większe znaczenie niż zwykłe wymiary plus-minus. Mówi warsztatowi, co musi być prawdą, aby część działała w zespole. W przypadku braku tych kontroli dostawca może podać domyślne założenia lub szerokie limity bloku tytułowego. Jeśli są one nadmierne, koszty i czas realizacji mogą wzrosnąć bez korzyści funkcjonalnych.

Gdy złożona geometria części opóźnia wyceny CNC

Złożona geometria opóźnia wycenę, gdy powoduje niepewność co do trasy procesu, liczby ustawień, dostępu do narzędzia, metody mocowania lub podejścia do kontroli. Przykłady obejmują głębokie wgłębienia, trudno dostępne elementy wewnętrzne, złożone kąty, cienkie ścianki lub mieszane elementy toczenia i frezowania na jednej części.

Nie oznacza to, że część nie może zostać wykonana. Oznacza to, że przed złożeniem oferty konieczne jest przeprowadzenie dokładniejszej analizy technicznej. Badania wykazują, że sklepy sprawdzają zapytania ofertowe pod kątem wykonalności, niespójności planów, czasów cyklu i możliwych opłacalnych alternatyw. Jeśli więc geometria sugeruje specjalne oprzyrządowanie, dodatkowe ustawienia lub inny materiał lub strategię procesu, etap wyceny może ulec spowolnieniu podczas sprawdzania tych kwestii.

Lista kontrolna: Co kupujący powinni sprawdzić przed wysłaniem zapytania ofertowego dotyczącego obróbki skrawaniem

Przed wysłaniem zapytania ofertowego dotyczącego obróbki, kupujący powinien zweryfikować:

• zgodność modelu 3D i rysunku 2D
• rysunek ma poziom rewizji
• W razie potrzeby materiał zawiera dokładny stop, gatunek, temperament lub standard.
• zidentyfikowano wymiary krytyczne
• tolerancje odzwierciedlają funkcję, a nie skopiowane wartości domyślne
• Wykończenie i przetwarzanie końcowe są określone
• założenia ilościowe są jasne
• Prototyp lub zamiar produkcji jest określony
• uwzględniono wymagania dotyczące inspekcji
• termin dostawy, opakowanie i założenia logistyczne są określone, jeśli są istotne

Nie wysyłaj jeszcze RFQ, jeśli projekt wciąż się zmienia, stos tolerancji jest nierozwiązany, proces nie został wybrany lub geometria wykazuje oczywiste ryzyko związane z produkcją, takie jak głębokie kieszenie, cienkie ściany, nierealistyczne narożniki wewnętrzne, trudne uchwyty robocze lub niedostępne punkty kontrolne. Standardowe zapytanie ofertowe dotyczące obróbki skrawaniem jest również niewystarczające, gdy część może być lepiej wyprodukowana jako odlew, odkuwka lub wytłoczka przed obróbką wykańczającą, lub gdy zakres jest w rzeczywistości montażem, NPI lub pakietem dokumentacji regulowanej.

Jest to praktyczna odpowiedź na pytanie, co kupujący powinni zweryfikować przed wysłaniem zapytania ofertowego dotyczącego obróbki skrawaniem. Jeśli którykolwiek z tych elementów jest niejasny, należy spodziewać się wymiany zdań, zanim wycena będzie możliwa do wykorzystania.

Jak działa proces CNC RFQ od zgłoszenia do wewnętrznego przeglądu

Zrozumienie procesu ofertowania pomaga kupującym przygotować pakiety, które przechodzą przez weryfikację dostawcy bez zbędnych opóźnień. Proces wyceny rozpoczyna się, gdy kupujący przesyła pakiet, który może zostać wysłany pocztą elektroniczną lub przesłany do portalu dostawcy. Pakiet ten może zostać wysłany pocztą elektroniczną lub przesłany do portalu dostawcy. Zazwyczaj zawiera on pliki techniczne i dane handlowe, takie jak ilości i terminy.

Po złożeniu wniosku dostawca zazwyczaj sprawdza, czy pakiet jest wystarczająco kompletny, aby można go było zweryfikować. Jeśli brakuje kluczowych plików lub są one niespójne, najpierw należy je wyjaśnić. Jeśli pakiet nadaje się do użytku, dostawca przechodzi do przeglądu wykonalności i kosztów.

Wymagane pliki i dane: CAD, rysunki PDF, materiały, ilości, wykończenie, harmonogramy

Minimalny pakiet dla większości niestandardowych wycen CNC obejmuje model CAD, rysunek PDF, materiał, ilości, potrzeby wykończeniowe i oś czasu. Badania bezpośrednio wspierają ten zestaw. Te dane wejściowe kształtują jednocześnie trasę obróbki i uzasadnienie biznesowe.

Materiał wpływa na strategię zaopatrzenia i obróbki. Ilość wpływa na planowanie konfiguracji. Wykończenie może dodać przetwarzanie zewnętrzne. Oś czasu wchodzi w interakcję z bieżącą wydajnością i harmonogramem dostawców. Jeśli kupujący chce otrzymać wycenę przydatną do planowania, elementy te powinny być wysyłane razem, a nie pojedynczo.

Jak zestawienie materiałów wspiera wycenę części niestandardowych

W przypadku pojedynczego obrabianego komponentu zestawienie materiałów może być proste lub niepotrzebne. Ale w przypadku zespołów, zestawów lub części z wkładkami i zakupionymi elementami, BOM wspiera niestandardową wycenę części, pokazując, co jest obrabiane, co jest kupowane, a co musi być zmontowane lub obsługiwane razem.

Ma to znaczenie, ponieważ wycena może obejmować więcej niż tylko cięcie metalu. Jeśli pakiet obejmuje sprzęt, podzespoły lub materiały eksploatacyjne specyficzne dla procesu, dostawca musi wiedzieć, co wchodzi w zakres. Krótko mówiąc, sposób, w jaki zestawienie materiałów wspiera wycenę części niestandardowych, sprowadza się do kontroli zakresu. Zapobiega to pojawianiu się ukrytych prac po wystawieniu wyceny.

Jak sklepy sprawdzają wykonalność, niespójności, wydajność i procesy zewnętrzne?

Badania wskazują, że warsztaty CNC wewnętrznie analizują zapytania ofertowe pod kątem wykonalności, niespójności planów i czasów cykli, korzystając z kalkulatora kosztów do modelowania tras obróbki i wymagań procesów zewnętrznych, a także opłacalnych alternatyw, takich jak zmiany materiałów lub automatyzacja. Biorą również pod uwagę wewnętrzne moce produkcyjne, zewnętrznych partnerów do wykańczania lub testowania, pakowanie, złom, logistykę i wyjaśnienia dotyczące tolerancji lub błędów rysunkowych.

Z punktu widzenia kupującego jest to powód, dla którego wycena może zawierać założenia lub uwagi. Uwagi te nie są tylko językiem prawniczym. Często sygnalizują one, gdzie pakiet RFQ pozostawił otwarte pytania. Jeśli wymagane jest galwanizowanie, anodowanie, obróbka cieplna, testowanie lub specjalne opakowanie, elementy te mogą zmienić trasę i ryzyko. To sprawia, że są one częścią możliwości produkcyjnych, a nie tylko szczegółami handlowymi.

Schemat procesu: Etapy składania zapytania ofertowego, wyjaśnień, przeglądu i wyceny

Obróbka rotacyjna a produkcyjna CNC Szablon zapytania ofertowego

Prototypowe i produkcyjne zapytania ofertowe nie powinny być traktowane jako to samo zapytanie. Badania wyraźnie wspierają oddzielenie prototypowych zapytań ofertowych, które kładą nacisk na szybkość i informacje zwrotne dotyczące projektu, od produkcyjnych zapytań ofertowych, które koncentrują się bardziej na kosztach, systemach jakości i kontroli procesu.

To rozróżnienie ma znaczenie, ponieważ dostawca może wycenić tę samą geometrię w bardzo różny sposób w zależności od etapu programu.

Kiedy należy oddzielić zapytania ofertowe dotyczące prototypów od zapytań ofertowych dotyczących produkcji?

Należy je rozdzielić, gdy prototyp służy głównie do dopasowania, testowania lub nauki projektowania, podczas gdy produkcja będzie wymagać powtarzalności, planów kontroli, powtarzalnych dostaw lub formalnej dokumentacji jakości. Mieszanie obu w jednym zapytaniu ofertowym często powoduje zamieszanie. Jeden dostawca może zoptymalizować swoją ofertę pod kątem szybkości. Inny może zakładać długoterminową kontrolę procesu. Ich oferty nie będą porównywalne.

Jest to praktyczna odpowiedź na pytanie, kiedy należy oddzielić prototypowe zapytania ofertowe od zapytań ofertowych dotyczących produkcji. Jeśli cele się różnią, zapytania ofertowe również powinny się różnić.

Dlaczego projektowanie pod kątem możliwości produkcyjnych ma znaczenie przed złożeniem zapytania ofertowego CNC?

Powód, dla którego projektowanie pod kątem możliwości produkcyjnych ma znaczenie przed złożeniem wniosku o wycenę cnc jest prosty: dostawcy mogą wycenić tylko tyle, ile wymaga od nich projekt. Jeśli część zawiera trudne do obróbki cechy - takie jak podcięcie, które uniemożliwia dostęp do standardowego narzędzia, promień wewnętrzny mniejszy niż dostępne narzędzia lub fazowanie umieszczone w miejscu, w którym prostsza krawędź łamana spełniałaby tę samą funkcję - wycena będzie odzwierciedlać to obciążenie.

Zapytanie ofertowe nie jest najlepszym miejscem do odkrycia, że projekt wymaga znacznego uproszczenia. Niektórzy dostawcy mogą zasugerować alternatywy podczas przeglądu, a badania wskazują, że sklepy mogą szukać opłacalnych alternatyw. Jednak najlepsze oferty pojawiają się, gdy projekt został już sprawdzony pod kątem realistycznego dostępu do obróbki, rozsądnych tolerancji i rozsądnego doboru materiałów.

Co zmienia się między wyceną prototypu skoncentrowaną na szybkości a wyceną produkcji skoncentrowaną na kontroli?

Wycena prototypu często opiera się na szybkości, szybkim wyborze konfiguracji i informacjach zwrotnych na temat możliwości produkcji. Wycena produkcyjna przesuwa się w kierunku stabilności procesu, powtarzających się kosztów, spójności, zakresu inspekcji i kontroli dostawcy. Badania wskazują również, że zapytania ofertowe dotyczące produkcji mogą koncentrować się bardziej na certyfikatach i kontroli procesu, podczas gdy zapytania ofertowe dotyczące prototypów kładą nacisk na szybkość i informacje zwrotne DFM.

Kluczową kwestią jest to, że metody prototypowania o niskim współczynniku tarcia mogą nie być właściwą podstawą do długoterminowej wyceny produkcji. Zapytanie ofertowe dotyczące produkcji zwykle wymaga jaśniejszych rocznych ilości, potrzeb w zakresie pakowania i oczekiwań jakościowych.

Tabela porównawcza: Prototyp a wymagania produkcyjne RFQ

Zalety i ograniczenia korzystania z szablonu RFQ do obróbki CNC

Korzystanie z ustrukturyzowanego szablonu zapytania ofertowego dotyczącego obróbki cnc pomaga rozwiązać wiele możliwych do uniknięcia błędów w zapytaniu ofertowym - brakujące pliki, niejasne ilości, niejasne materiały i zapomniane wymagania dotyczące wykończenia. Dobrze zaprojektowany szablon redukuje te błędy, wymuszając spójność i kompletność zapytań składanych do wielu dostawców.

Jednocześnie szablon nie może zastąpić oceny inżynierskiej. Porządkuje on informacje, ale nie decyduje o tym, które wymiary mają znaczenie, czy geometria jest praktyczna lub ile kontroli naprawdę potrzebuje dana część.

Szablony pozwalają ograniczyć korespondencję zwrotną i poprawić kompletność wyceny.

Szablony zmniejszają liczbę rozmów, zmuszając kupującego do określenia oczywistych, ale często pomijanych elementów: typu pliku, rewizji, materiału, ilości, wykończenia i harmonogramu. Badania wspierają korzystanie z list kontrolnych RFQ dla części toczonych, frezowanych lub typu szwajcarskiego w celu zminimalizowania wymiany zdań oraz poprawy szybkości i dokładności wyceny.

Jest to najsilniejszy argument za używaniem szablonu podczas wysyłania zapytań ofertowych do kilku sklepów. Tworzy to spójny pakiet, pomaga kupującym uzyskać szybsze odpowiedzi i zmniejsza ryzyko, że jeden dostawca otrzyma bardziej kompletne informacje niż inny.

Tam, gdzie szablony zawodzą bez specyficznych dla części tolerancji, uwag i potrzeb kontrolnych

Precyzyjna obróbka wymaga więcej niż tylko ilości i materiału - wymaga kontrolowanych rysunków, tolerancji funkcjonalnych i jasno określonego zakresu kontroli, których nie zastąpi żaden ogólny formularz. Potrzebne są specyficzne dla części tolerancje, uwagi, wymagania dotyczące wykończenia i oczekiwania dotyczące kontroli.

Dlatego też sam szablon nie jest wystarczający w przypadku części krytycznych. Rysunek nadal zawiera rzeczywiste intencje produkcyjne. Jeśli rysunek jest słaby, szablon nie może tego naprawić.

Krytyczne wymiary, na które należy zwrócić uwagę w zapytaniu ofertowym dotyczącym obróbki skrawaniem

Kupujący często pytają o krytyczne wymiary, które należy podkreślić w zapytaniu ofertowym dotyczącym obróbki skrawaniem. Badania sugerują zaznaczenie od trzech do pięciu krytycznych dla funkcji cech na rysunku z uwagami funkcjonalnymi i dołączenie planu kontroli kluczowych wymiarów.

Takie podejście pomaga zarówno pod względem kosztów, jak i przejrzystości. Jeśli otwór kontroluje wyrównanie, powiedz to. Jeśli powierzchnia kontroluje uszczelnienie, zaznacz to. Jeśli gwint jest tylko kosmetyczny, nie pozwól mu odziedziczyć tego samego priorytetu, co element lokalizujący. Jasna priorytetyzacja pomaga dostawcy wybrać, gdzie skupić się na kontroli procesu.

PAA: Czy ogólny szablon RFQ jest wystarczający dla Precyzyjnie obrobione części?

Nie, nie sam w sobie. Ogólny szablon pomaga organizować pliki i szczegóły handlowe, ale precyzyjnie obrobione części nadal wymagają kontrolowanego modelu, kompletnego rysunku i jasnych tolerancji funkcjonalnych. Szablon jest pojemnikiem, a nie pełną definicją techniczną.

Najczęstsze błędy w zapytaniach ofertowych dotyczących obróbki CNC i scenariusze niepowodzenia

Wiele problemów związanych z zapytaniami ofertowymi wynika z niedopasowania dokumentów, a nie z brakującego wysiłku. Kupujący może dostarczyć wiele danych, ale jeśli są one sprzeczne, wycena nadal staje się niewiarygodna. Najczęstsze błędy dotyczą interpretacji tolerancji, wyboru materiałów i kontroli geometrii.

Ryzyko związane z brakiem danych dotyczących tolerancji w zapytaniach ofertowych CNC

Ryzyko związane z brakiem danych dotyczących tolerancji w zapytaniach ofertowych cnc jest proste. Dostawca musi albo założyć tolerancję, albo zadać pytania, albo odrzucić ofertę. Żadne z tych rozwiązań nie jest idealne, jeśli kupujący potrzebuje szybkiej i porównywalnej odpowiedzi.

Brakujące dane tolerancji mogą również ukrywać ryzyko związane z produkcją. Funkcja, która wygląda na prostą w modelu, może być kosztowna lub niestabilna w obróbce, gdy znane są rzeczywiste ograniczenia funkcjonalne. Tak więc wycena może ulec zmianie po wyjaśnieniu.

Jak skopiowane bloki tytułowe i niedopasowane tolerancje zniekształcają dokładność wyceny

Jeden z udokumentowanych przypadków dotyczył skopiowania przez inżyniera bloku tytułowego z projektu o wysokiej precyzji do prostego zapytania ofertowego dotyczącego wspornika. Sklep sporządził wycenę w oparciu o domniemane tolerancje wysokiej precyzji w tym bloku tytułowym, co zawyżyło koszty znacznie powyżej tego, czego faktycznie wymagała część.

Jest to klasyczna porażka RFQ. Ogólne tolerancje muszą odpowiadać rzeczywistym potrzebom części. Jeśli blok tytułowy jest ciaśniejszy niż potrzeba, każda nieprzypisana cecha może być traktowana jako krytyczna. Wpływa to na metodę obróbki, wysiłek związany z inspekcją i cenę oferty.

Dlaczego rozłączenie modelu 3D i rysunku 2D opóźnia wycenę

Znanym scenariuszem awarii jest rozłączenie modelu 3D i rysunku 2D. Badania opisują przypadki, w których model i rysunek nie zgadzały się, powodując opóźnienia w cytowaniu i ryzyko interpretacji. Problem ten jest powszechny, ponieważ model może zostać poprawiony, podczas gdy rysunek nie, lub wymiar może zostać zaktualizowany tylko w jednym miejscu.

W przypadku wyceny CNC dostawca potrzebuje jednego źródła prawdy. Rysunek 2D powinien uzupełniać model, a nie być z nim sprzeczny. Jeśli występuje konflikt, dostawca musi się zatrzymać i zapytać, który z nich ma pierwszeństwo.

Tabela przypadków: Niekompletne specyfikacje materiałowe, zawyżone tolerancje i konflikty między rysunkiem a modelem

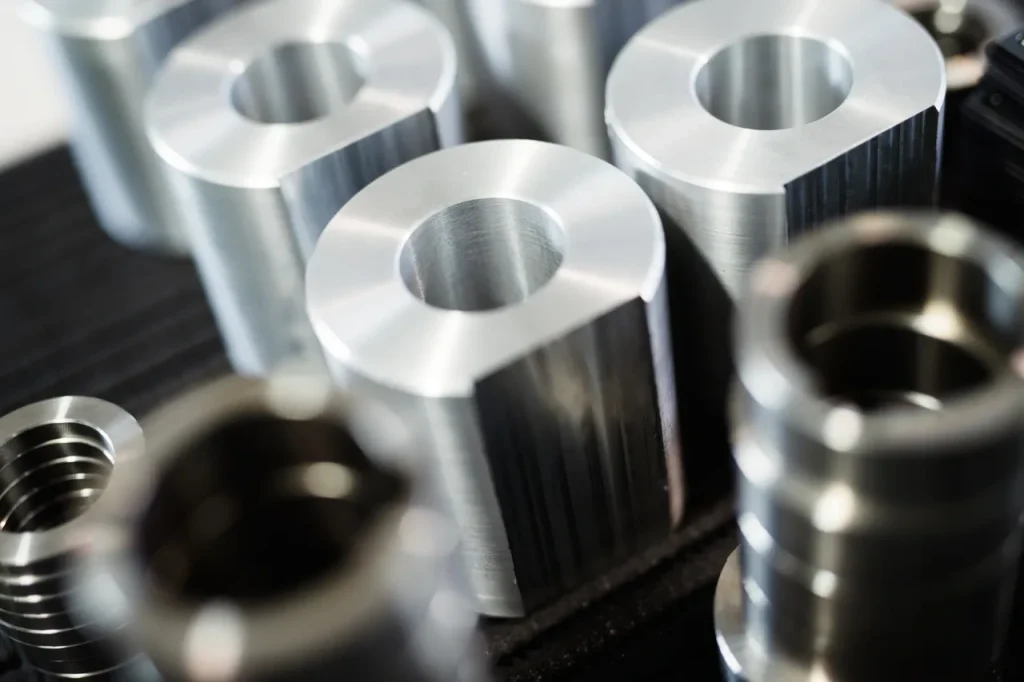

Czynniki kosztów, tolerancji i czasu realizacji w dokładności wyceny CNC

Wycena CNC jest tylko tak dokładna, jak założenia, które za nią stoją. Zrozumienie głównych czynników kosztowych - tolerancji, materiału, objętości, wykończenia i złożoności procesu - pomaga kupującym ocenić, czy wiarygodna wycena odzwierciedla rzeczywisty zakres. Bez pełnych danych wejściowych dostawcy nie mogą zaoferować przejrzystych cen i mogą zamiast tego uwzględnić nieprzewidziane okoliczności, dodać uwagi wyjaśniające lub opóźnić odpowiedź do czasu uzyskania odpowiedzi na pytania. Trzy z najsilniejszych czynników wpływających na wycenę to tolerancja, materiał i wykończenie powierzchni.

Jak wąskie tolerancje wpływają na dokładność wyceny CNC

To, jak wąskie tolerancje wpływają na dokładność wyceny cnc, sprowadza się do obciążenia procesu. Węższe tolerancje mogą zmienić wybór maszyny, strategię konfiguracji, czas kontroli, ryzyko złomowania oraz potrzebę kontrolowanych punktów odniesienia lub operacji wtórnych. Wymuszają one również bardziej konserwatywne parametry skrawania i wolniejsze prędkości posuwu, co skraca żywotność narzędzi i zwiększa koszty w przeliczeniu na część, nawet przed uwzględnieniem kosztów kontroli. Nawet jeśli w zapytaniu ofertowym nie podano dokładnej liczby, rysunek, który sugeruje precyzję poprzez limity bloku tytułowego lub kontrole GD&T, może przesunąć całe trasowanie.

Dlatego właśnie tolerancje powinny odzwierciedlać funkcję. Jeśli tylko kilka cech ma znaczenie, należy je wyraźnie zidentyfikować, zamiast stosować ścisłe limity wszędzie. Z tego powodu badania wspierają podkreślanie cech krytycznych dla funkcji.

Jak wybór materiału zmienia ceny obróbki CNC

To, w jaki sposób wybór materiału wpływa na ceny obróbki cnc, dotyczy nie tylko kosztu surowca. Materiał wpływa również na skrawalność, zużycie narzędzi, ryzyko związane z zaopatrzeniem oraz to, czy wymagana jest obróbka cieplna lub certyfikacja. Badania obejmują przypadek, w którym ogólne określenie “aluminium” doprowadziło do błędnego założenia i złomowania części po testach wytrzymałościowych.

W celu dokładnej wyceny, materiał powinien być w pełni określony, gdy funkcja zależy od gatunku, temperamentu lub standardu. Nieprecyzyjne określenie materiału może skutkować wyceną, która jest niska na papierze, ale błędna w praktyce.

Wpływ wymagań dotyczących wykończenia powierzchni na koszt obróbki

Wpływ wymagań dotyczących wykończenia powierzchni na koszty obróbki pojawia się na dwa sposoby. Po pierwsze, sama obrabiana powierzchnia może wymagać wolniejszych przejść, innego oprzyrządowania lub bardziej kontrolowanej obróbki. Po drugie, część może wymagać zewnętrznego wykończenia, takiego jak anodowanie, powlekanie lub obróbka cieplna, co wpływa na koordynację tras i dostawców.

Badania wskazują, że kompletne pakiety RFQ powinny zawierać szczegóły dotyczące obróbki końcowej, takie jak anodowanie lub obróbka cieplna. Jeśli wykończenie zostanie pominięte, wycena może zaniżać zarówno koszt, jak i czas realizacji.

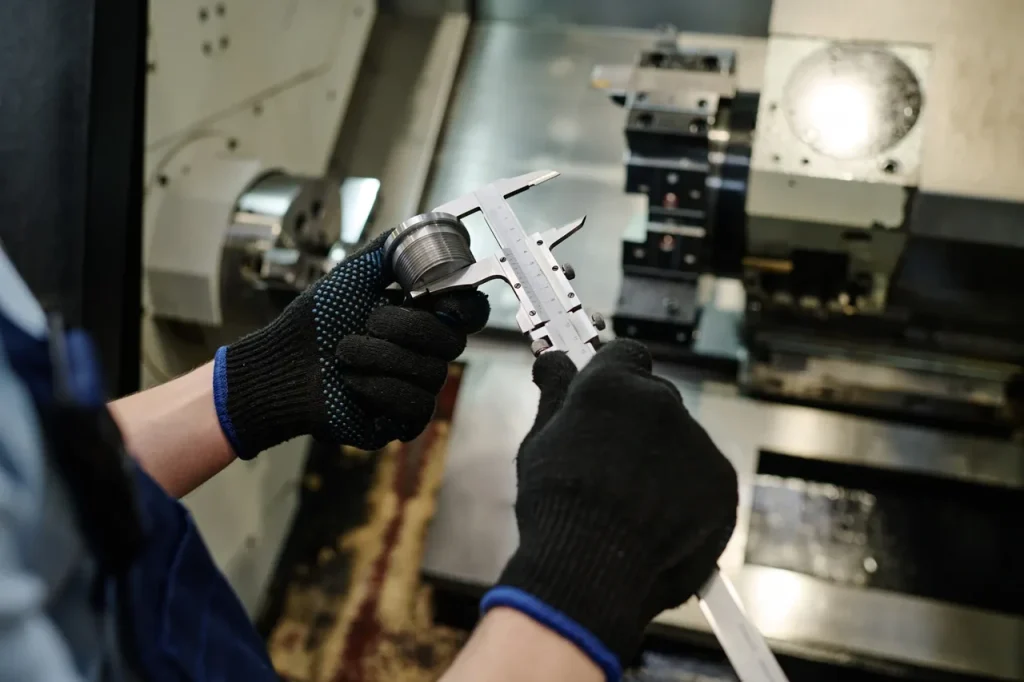

Potrzeby związane z inspekcją lub pierwszym artykułem

Należy podać zakres kontroli, a nie tylko informację, że jest ona wymagana. Kontrolę pierwszego wyrobu należy stosować, gdy część jest wprowadzana do nowej produkcji, ryzyko procesowe jest wysokie lub kontrola produkcji musi zostać potwierdzona; w przypadku prostych prototypów pełna kontrola pierwszego wyrobu może być zbędna. Określ, czy potrzebujesz rysunku złożonego, raportu wymiarowego, kontroli CMM dla krytycznej geometrii lub oczekiwań dotyczących zdolności i SPC (Statystycznej Kontroli Procesu) dla powtarzalnej produkcji - w oparciu o Wytyczne NIST do pomiaru i zapewnienia jakości.

Ilość i wielkość roczna

Zażądaj poziomów wyceny, które odpowiadają decyzji o zaopatrzeniu: ilość prototypowa, ilość pilotażowa, ilość partii produkcyjnej i oczekiwane roczne zużycie. Pozwala to dostawcom oddzielić jednorazowe założenia konfiguracyjne od ekonomii powtarzalnej produkcji i sprawia, że porównania ofert są bardziej znaczące. Jeśli mają zastosowanie założenia dotyczące minimalnej ilości zamówienia lub wielkości partii, powinny one być widoczne w zwróconej wycenie.

Czynniki wydłużające czas realizacji obróbki CNC

W zapytaniu ofertowym i w odpowiedzi dostawcy należy oddzielić czas realizacji oferty, czas realizacji produkcji, czas realizacji materiału i czas realizacji procesu zewnętrznego. Należy również określić, czy żądana data zakłada magazynowanie materiału, standardowe przetwarzanie czy przyspieszenie. Dwie oferty nie są porównywalne, jeśli jedna obejmuje przetwarzanie zewnętrzne lub opóźnienie materiałowe, a druga nie.

Dodatkowe czynniki, które kupujący często pomijają

Niektóre czynniki wpływające na wycenę są łatwe do przeoczenia, ponieważ nie są widoczne w modelu. Pojawiają się one w planie procesu, planie kontroli lub łańcuchu dostaw części. Te szczegóły często wyjaśniają, dlaczego wycena zmienia się po wstępnym przeglądzie.

Dlaczego operacje wtórne podnoszą ceny obrabianych części

Powód, dla którego operacje wtórne podnoszą ceny części obrabianych jest prosty: każdy dodatkowy proces zwiększa koszty obsługi, trasowania, harmonogramowania i ryzyko. Obejmuje to gratowanie wykraczające poza normalną praktykę, obróbkę cieplną, anodowanie, galwanizację, znakowanie, montaż lub testowanie. Badania potwierdzają, że pakiety RFQ często zawierają wymagane procesy, takie jak obróbka, montaż lub testowanie, a partnerzy zewnętrzni mogą być częścią ścieżki wyceny.

Jeśli operacje te są znane na etapie zapytania ofertowego, należy je uwzględnić. Jeśli nie, początkowa wycena może wyglądać na niską, ale nie będzie odzwierciedlać gotowej części.

Jak kontrola pierwszego artykułu wpływa na oferty dostawców

W jaki sposób kontrola pierwszego artykułu wpływa na oferty dostawców, ponieważ dodaje dokumentację i prace weryfikacyjne wykraczające poza normalne kontrole produkcji. Jeśli kupujący wymaga przeglądu pierwszego artykułu, raportowania kluczowych wymiarów lub formalnej dokumentacji, należy to określić w zapytaniu ofertowym.

Badania nie stanowią punktu odniesienia dla kosztów, ale wspierają uwzględnienie planów kontroli kluczowych wymiarów i wyraźnych cech krytycznych dla prac precyzyjnych. W przypadku niektórych części może to być normalny wymóg. Dla innych może to być niepotrzebny narzut.

Wpływ narzędzi specjalnych na koszty obróbki niestandardowej

Wpływ narzędzi specjalnych na koszty obróbki niestandardowej pojawia się, gdy standardowe narzędzia skrawające, mocowanie lub uchwyt roboczy nie są wystarczające. Złożona geometria, trudno dostępne elementy lub powtarzalne potrzeby produkcyjne mogą powodować konieczność zastosowania niestandardowych uchwytów lub narzędzi procesowych. Koszty oprzyrządowania dla tych elementów mogą być znaczące i w stosownych przypadkach powinny pojawić się jako osobna pozycja w wycenie.

Sam szablon nie jest w stanie tego przewidzieć. Ale kompletne zapytanie ofertowe pomaga dostawcy dostrzec to na wczesnym etapie. Jeśli część wymaga nietypowego dostępu lub stabilnej powtarzalnej lokalizacji, specjalne oprzyrządowanie może wpłynąć na to, czy oferta jest praktyczna dla prototypu, produkcji lub obu.

Jak czas konfiguracji wpływa na ceny niskonakładowych części CNC

W przypadku części niestandardowych ważne jest, w jaki sposób czas przygotowania wpływa na ceny części cnc produkowanych w małych ilościach. W przypadku małych ilości, konfiguracja często ma większe znaczenie, ponieważ wysiłek związany z przygotowaniem jest rozłożony na mniejszą liczbę części. Część wymagająca dedykowanego oprzyrządowania, wielu orientacji, trudnego mocowania lub kilku operacji może być kosztowna przy małej ilości, nawet jeśli czas cięcia na część wygląda rozsądnie.

Jest to jeden z powodów, dla których należy rozdzielić prototypowe i produkcyjne zapytania ofertowe. Ta sama geometria może być wyceniana w bardzo różny sposób, w zależności od tego, czy koszt konfiguracji jest pochłaniany przez kilka części, czy wiele.

Aplikacje, przypadki użycia i sposób oceny odpowiedzi dostawców

Użyteczna struktura RFQ zależy od typu części i kontekstu zakupu. Frezowane, toczone i szwajcarskie komponenty nie przedstawiają tych samych pytań ofertowych. Kupujący powinien również sprawdzić odpowiedzi dostawców pod kątem wykonalności, a nie tylko ceny.

Najlepiej dopasowane struktury RFQ dla części frezowanych, toczonych i typu szwajcarskiego

Badania wskazują, że listy kontrolne RFQ dla części toczonych CNC, frezowanych lub szwajcarskich pomagają zredukować liczbę zwrotów i poprawić jakość ofert. Powodem jest to, że każda rodzina części ma różne punkty ryzyka.

W przypadku części frezowanych kluczowe kwestie często obejmują dostęp, mocowanie, strategię odniesienia i relacje powierzchni. Dla części toczone, Średnice, relacje koncentryczne i drugorzędne cechy frezowania są często kluczowe. W przypadku części typu szwajcarskiego, zapytanie ofertowe powinno jasno określać szczegóły dotyczące małych elementów, długości do średnicy i powtarzających się oczekiwań ilościowych, ponieważ wybór procesu może zależeć od zamiarów produkcyjnych.

W jaki sposób roczne ilości, opakowania i logistyka wpływają na możliwość zastosowania oferty?

Wycena może być technicznie poprawna, ale komercyjnie nieodpowiednia, jeśli nie uwzględnia rocznych ilości, opakowań lub logistyki. Badania pokazują, że dostawcy biorą pod uwagę roczne ilości, opakowania i logistykę w swoim przeglądzie.

Ma to znaczenie, ponieważ ceny dla jednej partii mogą nie mieć zastosowania do powtarzającego się popytu. Opakowanie może mieć znaczenie w przypadku powierzchni kosmetycznych, części cienkościennych lub identyfikowalnych zestawów. Założenia logistyczne również wpływają na czas realizacji i całkowity koszt wyładunku. Jeśli te elementy zostaną pominięte, porównania wycen mogą być mylące.

PAA: Co kupujący powinni zweryfikować przed wysłaniem zapytania ofertowego dotyczącego obróbki skrawaniem?

Kupujący powinni sprawdzić, czy model i rysunek pasują do siebie, materiał jest w pełni określony, ilości są jasne, a wykończenie i potrzeby kontrolne są określone. Powinni również sprawdzić, czy zapytanie ofertowe dotyczy prototypu czy produkcji, ponieważ zmienia to sposób wyceny pracy przez sklepy.

Matryca decyzyjna: Jak porównać oferty CNC pod kątem wykonalności, przejrzystości i ryzyka?

Ostateczna lista kontrolna szablonu zapytania ofertowego na obróbkę CNC do podejmowania decyzji

Najlepszy szablon RFQ to taki, który wspiera rzeczywistą decyzję produkcyjną. Powinien pomóc odpowiedzieć na pytanie, czy część może być wykonana z dostarczonego pakietu, czy wycena obejmuje rzeczywisty zakres i czy odpowiedzi dostawców można porównać na równych warunkach.

Użyj szablonu, gdy potrzebujesz spójności między wieloma dostawcami lub programami wewnętrznymi. Unikaj polegania wyłącznie na szablonie, gdy część ma precyzyjne cechy, interfejsy montażowe lub potrzeby kontrolne, które można zdefiniować tylko za pomocą odpowiedniego rysunku i jasnych notatek.

Lista kontrolna: Minimalny pakiet techniczny przed złożeniem zapytania ofertowego

Te wymagania techniczne powinny być zgodne z Międzynarodowe standardy SAE dla specyfikacji inżynieryjnych i najlepszych praktyk branżowych w zakresie dokumentacji produkcji precyzyjnej.

• Model 3D CAD w użytecznym, neutralnym formacie, takim jak STEP
• Rysunek 2D PDF z poprawkami
• specyfikacja materiału z dokładnym stopem, gatunkiem, temperamentem lub standardem w razie potrzeby
• tolerancje i GD&T tam, gdzie wymaga tego funkcja
• wymagania dotyczące wykończenia powierzchni
• wymiary krytyczne dla funkcji zaznaczone na rysunku
• wymagania dotyczące obróbki końcowej, takie jak anodowanie lub obróbka cieplna
• wszelkie wymogi dotyczące testowania, montażu lub kontroli

Lista kontrolna: Dane handlowe i czasowe potrzebne do oceny dostawcy

• ilość kwotowana i, w stosownych przypadkach, ilość roczna
• Prototyp lub zamiar produkcyjny
• żądany termin dostawy
• wymagania dotyczące opakowania, jeśli są istotne dla stanu części
• założenia dotyczące wysyłki lub logistyki, jeśli mają one wpływ na możliwość zastosowania oferty
• BOM, jeśli RFQ zawiera zawartość montażową lub zakupione elementy
• odnotowanie wszelkich oczekiwanych wyjaśnień lub otwartych pytań projektowych

PAA: Jaki jest najważniejszy plik w zapytaniu ofertowym dotyczącym obróbki CNC?

Rzadko zdarza się, aby jeden plik był niezależny. Model 3D jest często najszybszym sposobem sprawdzenia geometrii, ale rysunek 2D definiuje tolerancje, GD&T, uwagi i wykończenie. W celu dokładnej wyceny najważniejszym warunkiem jest zgodność obu plików i odzwierciedlenie tej samej wersji.

Potrzebne referencje: organy normalizacyjne, przewodniki branżowe i źródła certyfikacji

“Dla kupujących tworzących lub przeglądających szablon zapytania ofertowego CNC, najbardziej przydatnymi referencjami są standardy rysunków i modeli - według Międzynarodowe standardy ISO dla rysunków technicznych i definicji produktu - normy materiałowe i odniesienia do systemu jakości. Dokumenty te pomagają określić, w jaki sposób należy komunikować wymiary, tolerancje, definicję produktu i kontrole jakości.

Krótko mówiąc, używaj szablonu, aby wymusić kompletność, a nie zastąpić zawartość inżynieryjną. Dobre zapytanie ofertowe wspiera wycenę, przegląd możliwości produkcyjnych i porównanie ofert. Słabe zapytanie ofertowe tworzy założenia. W obróbce skrawaniem założenia są często źródłem opóźnień, zawyżonych kosztów i możliwych do uniknięcia awarii.

Najczęściej zadawane pytania

Referencje

https://www.asme.org

https://www.iso.org

https://www.astm.org

https://www.sae.org

https://www.nist.gov
