Kalibracja obrabiarek CNC: Jak uniknąć złomu i zapewnić precyzję obróbki

Utrzymanie dokładnej kalibracji obrabiarki CNC ma kluczowe znaczenie dla wysokiej precyzji. Frezowanie CNC oraz Toczenie CNC operacji. Regularna kalibracja zachowuje dokładność geometryczną, zmniejsza ilość odpadów i zużycie narzędzi oraz zapewnia stałą wydajność we wszystkich procesach obróbki. Dzięki odpowiednim testom i regulacjom sprzęt pozostaje niezawodny, wydłuża żywotność i wspiera stabilną, wydajną produkcję.

Czym jest kalibracja maszyny CNC i dlaczego ma znaczenie

Zrozumienie kalibracji maszyn CNC ma kluczowe znaczenie dla precyzyjnej produkcji. Prawidłowa kalibracja wykorzystuje profesjonalny sprzęt kalibracyjny do weryfikacji ruchów maszyny, wspiera identyfikowalność pomiarów w kalibracji CNC i zapewnia niezawodne działanie maszyn CNC we wszystkich zastosowaniach obróbki skrawaniem.

Definicja: co obejmuje kalibracja maszyny CNC w zakresie geometrii, pozycjonowania i powtarzalności?

Kalibracja maszyny CNC to proces sprawdzania i korygowania sposobu, w jaki maszyna porusza się i tnie. W praktyce obejmuje on trzy powiązane obszary: geometrię, pozycjonowanie i powtarzalność.

Geometria to fizyczne relacje między elementami maszyny. Obejmuje to, czy podstawa jest wypoziomowana, czy osie są względem siebie prostopadłe i czy wrzeciono jest ustawione zgodnie z przeznaczeniem. Pozycjonowanie to dokładność, z jaką oś przemieszcza się do zadanej lokalizacji. Powtarzalność to to, czy maszyna powraca do tego samego punktu w ten sam sposób przez wiele cykli.

Kluczową kwestią jest to, że kalibracja nie jest pojedynczym testem. Jest to zestaw kontroli i regulacji. Niektóre z nich są mechaniczne, takie jak poziomowanie i prostowanie. Niektóre opierają się na pomiarach, takich jak sprawdzanie przesuwu osi za pomocą mierników lub testowanie dokładności pozycjonowania CNC za pomocą interferometru laserowego. Niektóre to korekty po stronie sterowania, gdzie zmierzone błędy są wprowadzane do sterownika maszyny.

Dla kupujących i inżynierów produkcji ma to znaczenie, ponieważ wykonalność części zależy od zachowania maszyny, a nie tylko od jej pierwotnej specyfikacji. Maszyna może nadal działać, ale jeśli geometria lub pozycjonowanie uległy zmianie, może już nie utrzymywać tolerancji lub spójności wymaganej przez zadanie. W przypadku precyzyjnych usług toczenia i frezowania CNC, które zapewniają wąskie tolerancje i stałą jakość części, można skorzystać z zaufanych rozwiązań UNeed.

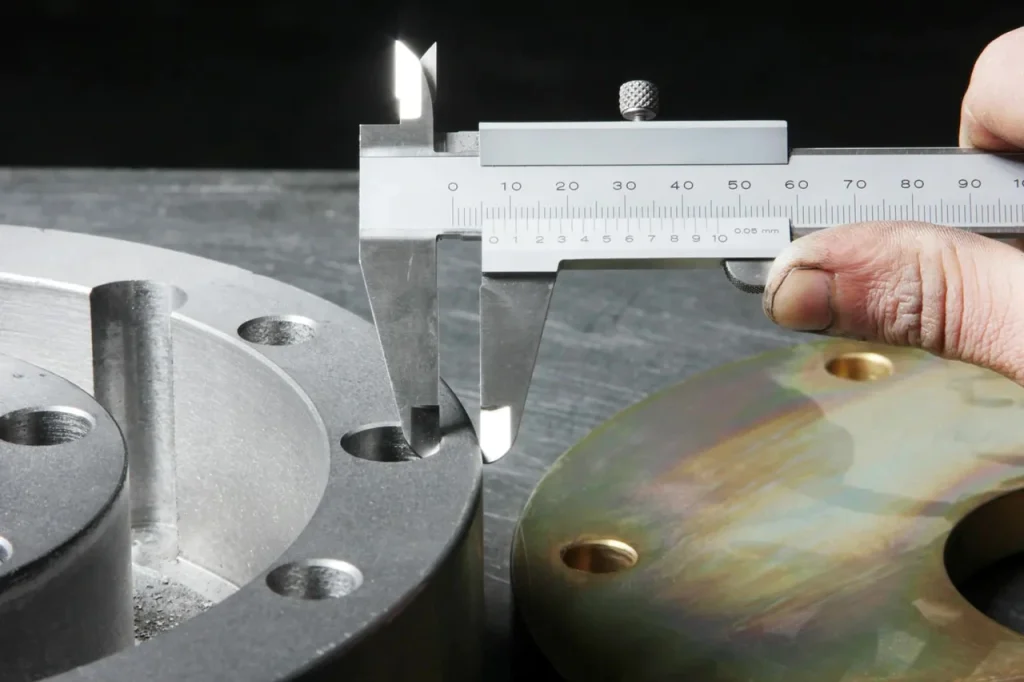

Jak geometria maszyny wpływa na dokładność obróbki

Wpływ geometrii maszyny na dokładność obróbki jest zasadniczo prosty: jeśli struktura maszyny nie jest wyrównana, ścieżka narzędzia nie będzie zgodna z zamierzoną ścieżką. Błąd poziomu może przechylić płaszczyznę roboczą. Błąd prostopadłości między osiami może zniekształcić kieszenie, lokalizacje otworów i kąty narożników. Problem z wyrównaniem wrzeciona może wpływać na wykończenie powierzchni, zużycie narzędzia i kontrolę wymiarów.

Efekty te często nakładają się na siebie. Niewielki błąd w jednej osi może być możliwy do opanowania w przypadku prostej części o luźnej tolerancji. Ten sam błąd może stać się poważnym problemem w przypadku większych części, elementów, które muszą pozostać prostopadłe lub pracy, która zależy od spójnej interpolacji między osiami. Jest to jeden z powodów, dla których maszyny używane do rutynowej produkcji i te używane do pracy wieloosiowej wymagają różnych poziomów zakresu kalibracji.

Prawidłowa kalibracja pomaga utrzymać dokładność wymiarową, zmniejszyć zużycie narzędzi i poprawić spójność między seriami. Może również pomóc odpowiedzieć na praktyczne pytanie produkcyjne: czy obecny stan maszyny jest wystarczająco dobry do następnego zadania, czy też proces wymaga korekty przed rozpoczęciem produkcji?

Ryzyko związane z obsługą maszyn CNC bez regularnej kalibracji

Istnieją wyraźne zagrożenia związane z obsługą maszyn CNC bez regularnej kalibracji. Pierwszym z nich jest złom. Jeśli maszyna przestanie być prostopadła lub wystąpi błąd pozycjonowania, wymiary mogą wyjść poza tolerancję, nawet jeśli program i oprzyrządowanie są prawidłowe. Drugim jest niestabilne zachowanie procesu. Operatorzy mogą zacząć kompensować błędy, zmieniając przesunięcia, zmniejszając prędkości lub dostosowując ustawienia w celu wykrycia błędów, które w rzeczywistości są związane z maszyną.

Istnieje również kwestia zużycia. Nieprawidłowo ustawiona maszyna może zwiększać zmienność obciążenia skrawania, co może przyspieszać zużycie narzędzia. W niektórych przypadkach jest to jeden z powodów, dla których użytkownicy pytają, czy kalibracja poprawia wykończenie powierzchni. Może, ale tylko wtedy, gdy problemy z powierzchnią są związane z geometrią, biciem lub błędem ruchu, a nie z samym narzędziem lub materiałem.

Innym ryzykiem jest niewłaściwe rozwiązywanie problemów. Jeśli warsztat nie zna rzeczywistego stanu maszyny, trudno jest oddzielić błąd maszyny od błędu oprzyrządowania, błędu programowania, odchylenia narzędzia lub zmienności materiału. Ta niepewność zwiększa zarówno czas przestoju, jak i obciążenie związane z kontrolą.

Oznaki nieprawidłowej kalibracji maszyny CNC

Typowe oznaki nieprawidłowej kalibracji maszyny CNC obejmują części wykraczające poza tolerancję, powtarzające się błędy kąta naroża, niespójne lokalizacje otworów, nietypowe zużycie narzędzi, wibracje podczas cięć i wykończenie powierzchni zmieniające się z przebiegu na przebieg. Maszyna może również wykazywać zachowanie przypominające luz, słabą powtarzalność po naprowadzaniu lub różnice między cięciami testowymi wykonanymi w różnych obszarach stołu.

Objawy te same w sobie nie dowodzą istnienia jednej przyczyny. W rzeczywistości ten sam objaw może pochodzić z kilku źródeł. Są one jednak silnymi wskazówkami, że maszyna powinna zostać sprawdzona przed zwiększeniem produkcji.

Kiedy wymagana jest kalibracja maszyny CNC i czy jest to wykonalne?

Kalibracja obrabiarki CNC jest wymagana w określonych warunkach i zależy od wielu czynników. Znajomość właściwego czasu i wykonalności pomaga uniknąć nieprawidłowej kalibracji i obsługuje stabilne typy kalibracji dla różnych konfiguracji maszyny.

Gdy wymagana jest kalibracja obrabiarki CNC po instalacji, przeniesieniu lub naprawie

Kiedy wymagana jest kalibracja obrabiarki CNC, często wiąże się to ze zmianą fizyczną. Nowa instalacja powinna zostać skalibrowana, ponieważ transport, umieszczenie i zakotwiczenie mogą wpływać na poziom i geometrię. Kolejnym częstym powodem jest relokacja. Nawet jeśli maszyna była wcześniej dokładna, nowy stan podłogi, inne punkty podparcia lub naprężenia transportowe mogą zmienić wyrównanie.

Prace naprawcze mogą również zmienić warunki pracy maszyny. Jeśli serwis wpływa na prowadnice, wyrównanie wrzeciona, komponenty napędu osi lub elementy konstrukcyjne, kalibracja jest zwykle wymagana przed powrotem maszyny do produkcji. Ta sama logika ma zastosowanie po poważnej konserwacji, gdy części są luzowane i ponownie montowane.

Wykonalność zależy od dostępu, stanu maszyny i wymaganego rezultatu. Podstawowe poziomowanie i kontrole geometrii są zazwyczaj możliwe do wykonania we własnym zakresie, jeśli warsztat posiada odpowiednie narzędzia pomiarowe i dyscyplinę procedur. Korekta o wyższej dokładności, identyfikowalne kontrole pozycjonowania lub mapowanie wolumetryczne mogą wymagać wsparcia z zewnątrz.

Problemy z ustawieniem maszyny po awarii CNC

Problemy z ustawieniem maszyny po awarii CNC powinny być traktowane poważnie, nawet jeśli maszyna nadal się włącza i porusza. Awaria może spowodować przesunięcie suwnicy, uszkodzenie łożysk, wpłynąć na wyrównanie wrzeciona lub wprowadzić ukryty błąd osi. W niektórych przypadkach efekt jest oczywisty, np. widoczna utrata prostopadłości. W innych maszyna może wykazywać jedynie subtelny dryft wymiarowy lub niestabilną powtarzalność.

Rozsądną reakcją po awarii jest oddzielenie kontroli strukturalnych od odzyskiwania oprogramowania. Resetowanie offsetów lub wymiana narzędzia nie potwierdza, że geometria jest nadal prawidłowa. Maszyna powinna zostać sprawdzona pod kątem wypoziomowania, prostopadłości, wyrównania osi i stanu wrzeciona przed powrotem do pracy w wąskich tolerancjach.

Dla nabywców outsourcujących części obrabiane jest to również kwestia audytu dostawcy. Jeśli dostawca zgłasza awarię krytycznej maszyny, kwestią jest nie tylko zakończenie naprawy. Chodzi o to, czy osiowanie i kalibracja zostały ponownie zweryfikowane przed wznowieniem produkcji.

Czynniki środowiskowe wpływające na kalibrację maszyn CNC

Czynniki środowiskowe wpływające na kalibrację maszyn CNC obejmują stabilność temperatury, czystość i lokalne warunki warsztatowe. Badania wskazują na aklimatyzację środowiskową przed pomiarem, z maszyną utrzymywaną w czystej i stabilnej temperaturze warsztatowej przez kilka godzin w celu zmniejszenia efektów rozszerzalności cieplnej.

Ma to znaczenie, ponieważ pomiary kalibracyjne mogą być zniekształcone, jeśli maszyna, stół i przyrządy pomiarowe nie ustabilizowały się. Maszyna zmierzona zbyt szybko po ruchu, czyszczeniu lub dużej zmianie termicznej może wykazywać błędy, które są częściowo tymczasowe. Może to prowadzić do błędnych korekt.

Wykonalność zmienia się również w zależności od środowiska. Zakład o stabilnych warunkach często może uzyskać bardziej wiarygodne wyniki z kontroli ręcznych. Warsztat, w którym występują duże wahania temperatury, może wymagać większej dyscypliny pomiarowej i częstszych przeglądów możliwości procesu.

Czynniki wpływające na dokładność kalibracji CNC

Kilka czynników wpływających na dokładność kalibracji CNC ma charakter praktyczny, a nie teoretyczny. Jakość przyrządu ma znaczenie. Procedura ma znaczenie. Czystość powierzchni ma znaczenie. Stabilność temperatury ma znaczenie. Zużycie maszyny również ma znaczenie, ponieważ maszyna z luzami, uszkodzonymi prowadnicami lub problemami z wrzecionem może nie reagować dobrze na prostą kompensację.

Kolejnym czynnikiem jest typ maszyny. Podstawową maszynę trzyosiową używaną do umiarkowanych tolerancji można rozsądnie ocenić za pomocą poziomowania, kontroli wyrównania, kontroli bicia wrzeciona i cięć testowych. Maszyna wieloosiowa używana do części o wąskiej tolerancji może wymagać bardziej zaawansowanych pomiarów, ponieważ błędy kątowe i objętościowe oddziałują na siebie w całym obszarze roboczym.

Kluczową kwestią jest to, że kalibracja jest tak dobra, jak stabilność maszyny i jakość konfiguracji pomiarowej. Jeśli jedno lub drugie jest słabe, wynik może wyglądać precyzyjnie, ale nadal nie sprawdzi się w produkcji.

Jak działa kalibracja maszyny CNC krok po kroku

Przestrzeganie ustrukturyzowanego procesu kalibracji maszyn CNC zapewnia wiarygodne wyniki. Profesjonalni technicy kalibracji wykorzystują standardowe kroki do kontrolowania ruchów CNC i spełniania rzeczywistych potrzeb w zakresie kalibracji obróbki.

Aklimatyzacja w warsztacie, czyszczenie i stabilizacja środowiskowa przed pomiarem

Pierwszym krokiem w kalibracji maszyny cnc jest przygotowanie. Maszyna powinna zostać wyczyszczona, powierzchnie pomiarowe oczyszczone, a warsztat powinien pozwolić im się ustabilizować. Dostępne badania wskazują, że kalibracja rozpoczyna się od aklimatyzacji środowiskowej w czystej, stabilnej temperaturze warsztatu przez kilka godzin.

Ten krok jest łatwy do zlekceważenia. Brud na szynach, wióry pod mocowaniami lub dryft temperatury mogą wpływać na odczyty i tworzyć fałszywe wnioski. Z tego powodu sklepy, które pomijają przygotowanie, często powtarzają pracę.

Z punktu widzenia planowania wykonalności oznacza to, że kalibracja to nie tylko czas pracy przyrządu. Wymaga również przestojów na stabilizację i konfigurację. Należy to uwzględnić podczas planowania okna kalibracji.

Mechaniczne poziomowanie osi X i Y za pomocą precyzyjnych niwelatorów maszynowych

Kolejnym podstawowym krokiem jest mechaniczne poziomowanie w osiach X i Y za pomocą precyzyjnych niwelatorów. Dostępne źródła wskazują, że używane są poziomice maszynowe o czułości około 0,02 mm na metr, z iteracyjną regulacją stóp maszyny, aż odczyty zostaną wyśrodkowane w kilku lokalizacjach łoża.

Celem poziomowania jest nie tylko wypoziomowanie maszyny względem podłogi. Ma to na celu umieszczenie konstrukcji w stanie, w którym geometria może być sprawdzana i utrzymywana w sposób spójny. Odczyty są wykonywane w więcej niż jednym miejscu, ponieważ skręcenie w poprzek łoża może mieć takie samo znaczenie jak poziom bezwzględny.

Jest to często jedno z najbardziej wykonalnych zadań wewnętrznych. Wymaga to jednak zachowania ostrożności. Jeśli podłoże jest słabo podparte lub rama maszyny jest już zniekształcona, wielokrotna regulacja stopki może nie rozwiązać problemu.

Kontrola prostopadłości bramy i osiowania przy użyciu pomiaru przeciwprostokątnej

Kontrole prostopadłości gantry i wyrównania osi przy użyciu pomiaru hipotenusu są wykorzystywane do potwierdzenia, że ruch maszyny tworzy zamierzone kąty proste. Podany przykład opisuje celowanie w hipotenus 500 mm dla kąta 90° i dokonywanie niewielkich korekt poprzez poluzowanie jednej strony, szturchnięcie jej, ponowne dokręcenie i ponowny pomiar.

Ten rodzaj kontroli jest przydatny, ponieważ problemy z ustawieniem maszyny nie zawsze pojawiają się tylko przy ruchu w linii prostej. Maszyna może poruszać się płynnie na każdej osi, ale nadal ciąć nieprostopadle, jeśli brama jest przekrzywiona.

Z punktu widzenia praktycznego podejmowania decyzji jest to jeden z najwyraźniejszych przykładów podstawowej kwestii mechanicznej mającej bezpośredni wpływ na część. Jeśli w warsztacie występują błędy kątowe, prostokątne elementy, które nie są prostopadłe lub niedopasowanie pomiarów przekątnych, sprawdzenie prostopadłości jest zwykle bardziej istotne niż zmiana kompensacji programu.

Wycięcia testowe, poprawki kontrolera i proces walidacji

Po dokonaniu regulacji mechanicznych, cięcia testowe są wykorzystywane do walidacji wyników. Dostępne badania wskazują, że cięcia testowe powinny wykorzystywać wzory specyficzne dla materiału i mogą również obejmować dostrojenie prędkości posuwu i przyspieszenia w celu uniknięcia wibracji przy jednoczesnym utrzymaniu produktywnej prędkości.

Ten krok ma znaczenie, ponieważ maszyna może przejść statyczne kontrole pomiarowe i nadal zachowywać się źle pod obciążeniem skrawania. Cięcia testowe pomagają potwierdzić, czy poprawiona geometria i ustawienia sterownika sprawdzają się w rzeczywistej obróbce. Pomagają również odpowiedzieć na często zadawane przez kupujących pytanie: czy kalibracja poprawia wykończenie powierzchni? Czasami tak, zwłaszcza jeśli przyczyną problemu były wibracje, niewspółosiowość lub błąd pozycjonowania. Konieczne jest jednak wykonanie cięcia testowego, aby udowodnić to w rzeczywistych warunkach procesu.

Tam, gdzie stosowane są zaawansowane pomiary, przepływ pracy może obejmować korekty kontrolera. Systemy laserowe mogą generować mapę błędów, a poprawki te mogą być wprowadzane do kontrolera. Następnie maszyna jest ponownie testowana, aby potwierdzić, że kompensacja zadziałała zgodnie z zamierzeniami.

Schemat procesu: kontrole ręczne, wprowadzanie rekompensat i weryfikacja

Prosty widok procesu pomaga oddzielić zadania i decyzje:

Metody ręczne a zaawansowane: zalety, ograniczenia i kompromisy

Wybór odpowiednich metod kalibracji maszyn CNC ma bezpośredni wpływ na precyzję i koszty. Zastosowanie odpowiednich systemów kalibracyjnych i trójpłaszczyznowych systemów laserowych pomaga spełnić rygorystyczną identyfikowalność pomiarów w kalibracji CNC dla różnych wymagań obróbki.

Pręt kinematyczny kulkowy a interferometr laserowy do kalibracji CNC

Wybór między testem ballbar a interferometrem laserowym do kalibracji CNC zależy od badanego błędu i wymagań maszyny. Test ballbar jest powszechnie stosowany do oceny zachowania interpolacji kołowej i ujawniania problemów związanych z interakcją osi. Interferometr laserowy służy do bardziej bezpośredniego pomiaru pozycjonowania liniowego i powiązanych błędów.

Metody ręczne, takie jak poziomy, czujniki zegarowe i cięcia testowe, często wystarczają do wykrycia oczywistych problemów z ustawieniem i geometrią. Metody z wykorzystaniem prętów kulkowych i lasera idą dalej. Pomagają określić ilościowo błąd ruchu maszyny, co ma znaczenie, gdy warsztat potrzebuje identyfikowalnych dowodów lub gdy proste kontrole nie wyjaśniają problemu produkcyjnego.

Jak kalibracja ballbar wykrywa błędy osi CNC

Sposób, w jaki kalibracja ballbar wykrywa błędy osi CNC, można wyjaśnić w prosty sposób. Maszyna wykonuje okrągły ruch, podczas gdy przyrząd mierzy, jak bardzo rzeczywisty ruch odpowiada zamierzonemu okręgowi. Jeśli okrąg jest zniekształcony, wzór ten może wskazywać na luz, niedopasowanie serwomechanizmu, błąd odwrócenia lub problemy z interakcją osi.

Metoda ta jest przydatna, ponieważ wiele problemów produkcyjnych pojawia się podczas skoordynowanego ruchu, a nie podczas kontroli ruchu w jednej osi. Maszyna może wydawać się w porządku przy prostych ruchach, ale nadal wytwarzać słabą okrągłość lub niestabilne kontury. W takim przypadku test ballbar pomaga zawęzić usterkę, zanim warsztat zdecyduje się na bardziej inwazyjną naprawę lub kosztowny czas oprzyrządowania.

Kompromis polega na tym, że ballbar nie jest pełnym substytutem bezpośredniej kalibracji liniowej. Jest diagnostyczny i wydajny, ale nie zastępuje pełnej weryfikacji pozycjonowania, gdy wymagany jest taki poziom pewności.

Testowanie dokładności pozycjonowania CNC za pomocą interferometru laserowego

Testowanie dokładności pozycjonowania CNC za pomocą interferometru laserowego jest bardziej szczegółową metodą w przedstawionych badaniach. Może wykrywać odchylenia osiowe poniżej 5 mikronów w pozycjonowaniu liniowym, prostoliniowość, błędy kątowe, takie jak pochylenie, odchylenie i przechylenie, a także luz i prostopadłość. Zmierzone błędy można następnie wykorzystać do wprowadzenia poprawek do sterownika.

Ma to wyraźną wartość, gdy maszyna jest używana do prac o wąskiej tolerancji, gdy kupujący musi spełnić wymagania dotyczące identyfikowalności pomiarów w kalibracji CNC lub gdy wiele osi współdziała w dużej objętości roboczej. Jest to również istotne, gdy wcześniejsze kontrole ręczne nie rozwiązały problemu.

Kompromis jest praktyczny. Praca z laserem zwykle wymaga większej dyscypliny konfiguracji, dłuższych przestojów i bardziej specjalistycznych umiejętności. Jest to więc zwykle uzasadnione większą dokładnością, krytycznością maszyny lub powtarzającymi się problemami z jakością, których proste metody nie są w stanie wyizolować.

Wyzwania związane z kalibracją wieloosiowych maszyn CNC

Wyzwania związane z kalibracją wieloosiowych maszyn CNC są większe, ponieważ w maszynie występują nie tylko błędy osi liniowych. Ruch obrotowy, interakcja osi i akumulacja błędów przestrzennych mają znaczenie. Maszyna może wydawać się akceptowalna w ograniczonych kontrolach, ale nadal generować błędy pozycjonowania w rzeczywistych 5-osiowych ścieżkach narzędzi.

W badaniu zauważono, że wolumetryczna kompensacja błędów mapuje błędy 3D w całej objętości roboczej i stosuje je za pośrednictwem oprogramowania kontrolera w celu uzyskania dokładności na poziomie mikronów na maszynach 5-osiowych. Może to być przydatne, ale decyzja o jego zastosowaniu powinna opierać się na potrzebach. Nie każdy warsztat zyskuje wystarczająco dużo dzięki mapowaniu wolumetrycznemu, aby uzasadnić wysiłek.

Praktyczną zasadą jest dopasowanie metod do ryzyka. Jeśli maszyna wykonuje proste prace z umiarkowaną tolerancją, pełna korekcja objętościowa może być niepotrzebna. Jeśli maszyna obsługuje złożone części wieloosiowe, w przypadku których znaczenie ma zarówno orientacja, jak i położenie, wówczas zaawansowana kalibracja staje się znacznie łatwiejsza do uzasadnienia.

Tabela: Porównanie metod według typu błędu, złożoności urządzenia i identyfikowalności

Typowe problemy, efekty zużycia i scenariusze awarii kalibracji

Kalibracja maszyn CNC pomaga rozwiązać typowe problemy, takie jak zużycie i niedokładność geometryczna. Zignorowanie kalibracji narzędzia jest niezbędne, a zaniedbanie odpowiednich kontroli może prowadzić do kosztownych awarii, które podważają korzyści płynące z regularnej kalibracji.

Przyczyny niedokładności geometrycznej maszyn CNC

Najczęstsze przyczyny niedokładności geometrii maszyn CNC obejmują słabe wypoziomowanie, utratę prostopadłości, niewspółosiowość wrzeciona, kwestie związane z luzem, zużycie ruchomych komponentów oraz zmiany strukturalne po transporcie lub uderzeniu. Zmiany termiczne i niestabilne warunki warsztatowe mogą również wpływać na mierzoną geometrię lub zachowanie maszyny.

Problem praktyczny polega na tym, że przyczyny te często nakładają się na siebie. Warsztat może zauważyć jeden objaw, taki jak dryft rozmiaru, ale prawdziwą przyczyną może być połączenie geometrii osi i stanu wrzeciona. Dlatego też kalibracja powinna przebiegać zgodnie z uporządkowaną sekwencją, a nie pojedynczymi kontrolami punktowymi.

Wpływ zużycia na dokładność maszyn CNC

Wpływ zużycia na dokładność maszyn CNC narasta powoli. Ciągłe użytkowanie może prowadzić do dryftu pozycjonowania, zmiany osiowania i spadku powtarzalności. Jest to jeden z powodów, dla których dostępne źródła zalecają okresowe kontrole zamiast czekania na widoczną awarię.

Zużycie nie zawsze oznacza, że maszyna wymaga przebudowy. W niektórych przypadkach zmierzony błąd można zmniejszyć poprzez regulację i kompensację sterownika. W innych przypadkach kalibracja ujawnia, że kompensacja nie jest już wystarczająca i konieczna jest naprawa mechaniczna. To rozróżnienie ma znaczenie przy planowaniu kosztów i przestojów.

Typowe błędy kalibracji maszyn CNC

Typowe błędy kalibracji maszyn CNC obejmują pomiary przed stabilizacją termiczną, pomijanie czyszczenia, poleganie tylko na jednej lokalizacji łoża podczas poziomowania, stosowanie kompensacji oprogramowania przed naprawieniem niewspółosiowości mechanicznej oraz akceptowanie kontroli statycznej bez walidacji cięcia testowego.

Innym błędem jest stosowanie metody, która jest zbyt ograniczona do zadań maszyny. Na przykład, podstawowa kontrola poziomu i wskaźnika może pomóc rutynowej maszynie, ale może nie wyjaśnić błędów konturowania na platformie wieloosiowej.

Limity tolerancji pomiaru bicia wrzeciona

Bicie wrzeciona jest zwykle sprawdzane za pomocą czujników zegarowych lub podobnych przyrządów zgodnie ze specyfikacjami producenta. Przedstawione badania potwierdzają tę metodę, ale nie podają uniwersalnej liczby. Dlatego limity tolerancji pomiaru bicia wrzeciona powinny być brane z wytycznych OEM, a nie zakładane na podstawie ogólnej reguły.

Jest to ważne dla kupujących i inżynierów, ponieważ stan wrzeciona wpływa na więcej niż tylko prostą kontrolę rozmiaru. Nadmierne bicie może przyczynić się do słabego wykończenia powierzchni, nierównomiernego obciążenia narzędzia i krótkiej żywotności narzędzia. Jeśli pojawią się te objawy, pomiar wrzeciona powinien być częścią przeglądu kalibracji.

Lista kontrolna: objawy wskazujące na problemy z poziomowaniem, wrzecionem, luzem lub prostopadłością

Częstotliwość kalibracji maszyn CNC, tolerancje i planowanie serwisu

Ustalenie jasnych interwałów i planów jest kluczem do kalibracji maszyny CNC. Regularna kalibracja frezarki CNC pomaga zoptymalizować wydajność CNC i zapewnia długoterminową niezawodność produkcji.

Interwały kalibracji maszyn CNC: planowanie oparte na wykorzystaniu a stałe procedury

Częstotliwość kalibracji maszyn CNC może być ustalona rutynowo lub na podstawie użytkowania maszyny i ryzyka. Dostępne badania dają wspólne zalecenie co 3-6 miesięcy, w zależności od intensywności użytkowania. Jednocześnie dowody wskazują również na niepewność, ponieważ nie wszystkie źródła zgadzają się co do ustalonego harmonogramu.

W praktyce planowanie oparte na zużyciu jest często bardziej uzasadnione. Maszyna pracująca w sposób ciągły, wytwarzająca części o ścisłej tolerancji lub wykazująca objawy zużycia może wymagać kontroli wcześniej. Mniej intensywnie używana maszyna ze stabilną pracą i środowiskiem może nie wymagać takiej samej częstotliwości.

Jak często należy kalibrować frezarkę CNC?

Jak często należy kalibrować frezarkę CNC? Opierając się na podanych źródłach, praktyczny punkt odniesienia to co 3-6 miesięcy, dostosowany do obciążenia pracą i stanu. Nie należy tego traktować jako uniwersalnej reguły. Lepiej traktować to jako punkt odniesienia do planowania serwisu.

Lepszym pytaniem jest to, czy obecny stan maszyny pozwala na spełnienie następnego wymogu produkcyjnego. Jeśli maszyna została przeniesiona, naprawiona, uległa awarii lub wykazuje objawy, kalibracja może być konieczna przed następnym zaplanowanym interwałem.

Wymagania dotyczące identyfikowalności pomiarów w kalibracji CNC

Wymagania dotyczące identyfikowalności pomiarów w kalibracji CNC mają znaczenie, gdy wyniki będą wykorzystywane do zapewnienia jakości, raportowania do klienta lub formalnej kontroli procesu. Identyfikowalność oznacza, że łańcuch pomiarowy jest udokumentowany i powiązany z uznanymi wzorcami odniesienia za pomocą skalibrowanych przyrządów i zapisów.

Jest to jeden z powodów, dla których zaawansowane metody są często wybierane w przypadku krytycznych maszyn. Warsztat może przeprowadzać rozsądne kontrole ręczne we własnym zakresie, ale jeśli potrzebny jest identyfikowalny raport, metoda i dokumentacja muszą spełniać ten wymóg.

Zapobieganie awariom maszyn poprzez kontrole kalibracji

Zapobieganie awariom maszyn poprzez kontrole kalibracyjne polega w mniejszym stopniu na przewidywaniu każdej awarii, a bardziej na wychwytywaniu dryftu, zanim stanie się on poważny. Badanie obejmuje przypadek, w którym zaplanowane kontrole przesuwu osi, wyrównania wrzeciona i poziomowania podstawy pomogły zapobiec awariom i utrzymać stałą dokładność.

To sprawia, że kalibracja jest częścią planowania konserwacji, a nie tylko kontroli jakości. Warsztat, który łączy wyniki kalibracji z trendami zużycia, może często podejmować lepsze decyzje dotyczące przestojów, tras części i terminów napraw.

Potrzebne referencje: Wytyczne OEM, organy normalizacyjne, branżowe praktyki serwisowe

W przypadku celów tolerancji, limitów wrzeciona i kryteriów akceptacji, pierwszym odniesieniem powinny być wytyczne OEM, ponieważ konstrukcja maszyny i dopuszczalny błąd różnią się w zależności od modelu. Organy normalizacyjne są istotne dla metod testowania i oczekiwań dotyczących identyfikowalności. Branżowe praktyki serwisowe są przydatne jako kontekst pomocniczy, zwłaszcza w przypadku planowania interwałów i rozwiązywania problemów, ale nie powinny zastępować wymagań producenta.

Czynniki kosztów, tolerancji i czasu realizacji w decyzjach dotyczących kalibracji

Decyzje dotyczące kalibracji maszyn CNC zależą od kosztów, tolerancji i czasu realizacji. Wybór odpowiedniego sprzętu do kalibracji zapewnia spełnienie potrzeb w zakresie kalibracji bez niepotrzebnych wydatków lub opóźnień w produkcji.

Koszt usług kalibracji obrabiarek CNC

Koszt usług kalibracji obrabiarek CNC zależy od zakresu, a nie od jednej stałej liczby rynkowej. Podstawowe kontrole ręczne kosztują mniej czasu i sprzętu, ale oferują mniej szczegółów. Praca z wykorzystaniem lasera wymaga więcej ustawień, więcej specjalistycznych umiejętności i często więcej przestojów. Prace wieloosiowe i objętościowe również zwiększają złożoność.

Ponieważ nie podano tutaj zweryfikowanych danych cenowych, koszt należy ocenić na podstawie pytań dotyczących zakresu: Czy problem dotyczy podstawowej geometrii czy pełnego pozycjonowania? Czy potrzebna jest identyfikowalność? Czy maszyna ma krytyczne znaczenie dla produkcji? Czy istnieją dowody na uszkodzenie w wyniku kolizji lub długotrwałego zużycia? Im szerszy zakres, tym wyższe koszty serwisu.

Jaki poziom tolerancji uzasadnia kontrole ręczne, a jaki kalibrację laserową?

Bez wprowadzania niepopartych liczbami tolerancji, praktyczna odpowiedź jest względna. Ręczne kontrole są często uzasadnione, gdy maszyna wykonuje mniej wymagającą pracę, problem wydaje się mechaniczny i widoczny, a głównym celem jest przywrócenie podstawowej geometrii. Kalibracja laserowa jest łatwiejsza do uzasadnienia, gdy dokładność pozycjonowania ma kluczowe znaczenie, gdy wymagane są identyfikowalne wyniki lub gdy błędy skoordynowanych osi wpływają na jakość części.

Kupujący powinien również wziąć pod uwagę koszt błędu. Jeśli ręczne kontrole pozostawiają niepewność, a maszyna produkuje części o wysokiej wartości lub trudne do naprawy, wówczas zaawansowany pomiar może być wyborem o niższym ryzyku.

Planowanie przestojów, przerw w produkcji i czasu realizacji dla okien kalibracji

Przestoje i przerwy w produkcji powinny być traktowane jako część wykonalności kalibracji. Prace obejmują przygotowanie maszyny, stabilizację środowiskową, pomiary, regulację, wprowadzanie kompensacji, jeśli jest używana, oraz cięcia weryfikacyjne. Okna kalibracji należy więc zaplanować przed pilną produkcją, jeśli to możliwe.

Planowanie czasu realizacji zależy również od tego, czy personel wewnętrzny może wykonać pracę, czy też potrzebne jest wsparcie z zewnątrz. Jeśli maszyna ma krytyczne znaczenie dla produkcji, niektóre zakłady planują kalibrację w okresach mniejszego obciążenia lub łączą ją z planowanymi przestojami konserwacyjnymi.

Tabela: branżowe kompromisy między krytycznością maszyny, docelową tolerancją i zakresem kalibracji

Gdzie kalibracja ma największy wpływ operacyjny

Kalibracja maszyn CNC ma zasadnicze znaczenie dla spójnej produkcji, zarówno w przypadku rutynowych maszyn, jak i złożonych konfiguracji. Pomaga zapewnić niezawodne działanie narzędzi i gwarantuje, że maszyny CNC działają z zachowaniem spójności między seriami, co ma kluczowe znaczenie dla wydajności.

Rutynowe maszyny produkcyjne wymagające spójności między seriami

Rutynowe maszyny produkcyjne często zyskują najwięcej dzięki podstawowej, powtarzalnej dyscyplinie kalibracji. Maszyny te mogą nie wymagać dogłębnej analizy, ale potrzebują stabilnych wyników. Jeśli te same części są uruchamiane codziennie, niewielki dryft może z czasem stać się poważnym problemem.

W tym miejscu zaplanowane kontrole i proste cięcia walidacyjne zapewniają dużą wartość operacyjną. Korzyścią jest nie tylko dokładność w danym momencie. Jest to spójność między seriami.

Wieloosiowe i 5-osiowe aplikacje wykorzystujące kompensację błędów objętościowych

Aplikacje wieloosiowe i 5-osiowe to inny przypadek. Tutaj wyzwaniem jest dokładność przestrzenna przy zmieniających się orientacjach narzędzia i skoordynowanym ruchu. W przedstawionych badaniach zauważono, że wolumetryczna kompensacja błędów mapuje błędy 3D w całej objętości roboczej i stosuje te korekty w sterowniku.

Może to mieć duży wpływ, gdy zadanie zależy od funkcji wrażliwych na orientację i skumulowanych interakcji osi. W przypadku prostszych zadań może to być zbędne. Tak więc decyzja powinna być powiązana ze złożonością części i wrażliwością na błędy, a nie tylko z typem maszyny.

Rozwiązywanie problemów z odpadami, zużyciem narzędzi lub wibracjami poprzez walidację cięć testowych.

Warsztaty zajmujące się usuwaniem braków, nietypowym zużyciem narzędzi lub wibracjami często potrzebują kalibracji, ponieważ objawy te mogą wynikać ze stanu maszyny, a nie tylko z parametrów skrawania. Walidacja cięcia testowego jest tutaj przydatna, ponieważ łączy pracę pomiarową z rzeczywistym zachowaniem podczas obróbki.

Jeśli maszyna przejdzie kontrolę geometrii, ale nadal wykazuje słabe wyniki cięcia, cięcie testowe może ujawnić, czy problem leży w dostrojeniu ruchu, zachowaniu wrzeciona czy konfiguracji procesu. Często jest to pomost między metrologią a rzeczywistością produkcyjną.

Przykłady: kwadratura gantry, mapowanie błędów lasera i zaplanowane kontrole 3-6 miesięczne

Trzy praktyczne przykłady z przedstawionych badań pokazują, gdzie kalibracja ma wyraźną wartość. W jednym przypadku prostopadłość bramy została przywrócona poprzez pomiar przeciwprostokątnej i niewielką regulację mechaniczną, co skorygowało błąd geometryczny w codziennym cięciu. W innym, laserowe mapowanie błędów mierzyło odchylenia poniżej 5 mikronów i wprowadzało poprawki do sterownika, poprawiając dokładność bez wymiany sprzętu. W trzecim, zaplanowane kontrole co 3-6 miesięcy koncentrowały się na przesuwaniu osi, wyrównaniu wrzeciona i wypoziomowaniu podstawy, pomagając zapobiegać awariom i utrzymywać stałą wydajność.

Przykłady te mają znaczenie, ponieważ pokazują różne poziomy interwencji. Nie każdy problem wymaga zaawansowanych narzędzi. Nie każdej maszynie można zaufać, przeprowadzając jedynie podstawowe kontrole.

Jak ocenić i wybrać odpowiednie podejście do kalibracji?

Wybór odpowiedniego podejścia do kalibracji maszyn CNC zapewnia wiarygodne wyniki. Zrozumienie rodzajów kalibracji i współpraca z wykwalifikowanymi technikami kalibracji pomaga dopasować metody do rzeczywistych wymagań produkcyjnych.

Co kupujący powinni sprawdzić przed wyborem wewnętrznego lub zewnętrznego wsparcia w zakresie kalibracji?

Przed wyborem wsparcia wewnętrznego lub zewnętrznego, nabywcy powinni sprawdzić krytyczność maszyny, dostępne instrumenty, umiejętności personelu, potrzebę identyfikowalności i prawdopodobny typ błędu. Praca wewnętrzna jest bardziej wykonalna, gdy zadaniem jest rutynowe poziomowanie, podstawowe osiowanie lub regularna walidacja na znanych maszynach. Wsparcie zewnętrzne jest łatwiejsze do uzasadnienia, gdy maszyna ma wysoką wartość, jest wieloosiowa, niedawno uległa awarii lub wymaga identyfikowalnych wyników pozycjonowania.

Drugim krokiem jest sprawdzenie, czy problem jest znany czy nieznany. Jeśli objaw jest oczywisty i mechaniczny, korekta wewnętrzna może być wystarczająca. Jeśli objaw jest niespójny lub kosztowny, pomiar zewnętrzny może zmniejszyć niepewność.

Które pomiary mają największe znaczenie dla danego typu maszyny, tolerancji i obciążenia?

Właściwe pomiary zależą od maszyny i wykonywanej pracy. W przypadku ogólnego frezowania, poziomowanie, wyrównanie osi, kontrole wrzeciona i cięcia testowe często mają największe znaczenie. W przypadku maszyn z problemami interpolacji kołowej, przydatny może być ballbar. W przypadku prac związanych z pozycjonowaniem w ścisłej tolerancji, bardziej istotne staje się testowanie dokładności pozycjonowania CNC za pomocą interferometru laserowego.

Obciążenie pracą również ma znaczenie. Maszyna wykonująca proste oprzyrządowanie i części o luźnej tolerancji nie wymaga tak głębokiej kalibracji, jak maszyna produkująca codziennie złożone, precyzyjne komponenty.

Kiedy interferometria laserowa stanowi wartość dodaną w stosunku do podstawowego poziomowania i kontroli czujnikiem zegarowym?

Interferometria laserowa wnosi wartość dodaną, gdy ograniczeniem nie jest już sama widoczna geometria. Jeśli maszyna wymaga bezpośredniego pomiaru pozycjonowania, identyfikowalnej dokumentacji lub analizy prostoliniowości, błędu kątowego, luzu i prostopadłości, praca oparta na laserze jest bardziej informatywna niż podstawowe poziomowanie i kontrole czujnikiem zegarowym.

Stanowi to również wartość dodaną, gdy maszyna została już skorygowana mechanicznie, ale błąd części pozostaje. W takim przypadku głębszy pomiar może pokazać, czy możliwa jest kompensacja sterownika lub czy zużycie mechaniczne osiągnęło punkt, w którym konieczna jest naprawa.

Matryca decyzyjna: wybór na podstawie wieku maszyny, intensywności użytkowania, wymagań dotyczących dokładności i objawów awarii.

Potrzebne referencje: podręczniki producenta, wymagania dotyczące identyfikowalności i raporty branżowe

Najsilniejszą podstawą do podjęcia decyzji są trzy źródła stosowane razem: instrukcje producenta dotyczące limitów i procedur specyficznych dla maszyny, wymagania dotyczące identyfikowalności, jeśli wynik musi wspierać zapisy dotyczące jakości, oraz raporty branżowe lub praktyki serwisowe dotyczące planowania konserwacji. Jeśli źródła te wskazują różne kierunki, pierwszeństwo powinna mieć instrukcja obsługi maszyny i udokumentowane wymagania pomiarowe.

Wnioski

Kalibrację maszyny CNC warto traktować jako decyzję dotyczącą kontroli produkcji, a nie tylko zadanie konserwacyjne. Właściwe podejście zależy od tego, co się zmieniło, do czego maszyna jest używana i jak dużą niepewność może tolerować proces. Podstawowe poziomowanie, kontrole prostopadłości, kontrole wrzeciona i cięcia testowe są często wystarczające w przypadku widocznych problemów z geometrią i rutynowej walidacji. Metody laserowe i kompensacja objętościowa mają większy sens, gdy dokładność pozycjonowania, identyfikowalność lub zachowanie w wielu osiach wpływa na jakość części.

Kalibracji należy używać, gdy stan maszyny może mieć wpływ na wykonalność, ryzyko złomowania, zużycie narzędzi lub spójność. Zachowaj ostrożność, polegając wyłącznie na niej, gdy maszyna ma uszkodzenia powypadkowe, zaawansowane zużycie lub wady konstrukcyjne, których kompensacja nie może rozwiązać. Krótko mówiąc, dopasuj metodę do ryzyka, potwierdź zmiany za pomocą cięć testowych i użyj odniesień specyficznych dla maszyny, gdy akceptacja tolerancji ma znaczenie.
