Parti di fresatura CNC: Guida completa alla fresatura CNC

I pezzi di fresatura CNC rappresentano la base del sistema di produzione di precisione CNC, supportato dai componenti chiave di una fresa CNC, tra cui l'unità di controllo della macchina come cervello della macchina CNC e il pannello di controllo, e sono ampiamente utilizzati per la prototipazione, l'attrezzaggio e la produzione finale. La comprensione delle loro caratteristiche principali, delle applicazioni ideali e delle principali limitazioni è essenziale per ingegneri, acquirenti e progettisti per prendere decisioni informate sui processi e ottimizzare i costi, i tempi di consegna e le prestazioni dei pezzi.

Che cosa sono i pezzi di fresatura CNC e quando hanno senso?

Questa sezione analizza la definizione di base e i casi d'uso appropriati dei pezzi di fresatura CNC in diversi scenari di produzione supportati da servizi professionali di fresatura CNC, confrontandoli anche con processi di lavorazione simili per chiarire i criteri pratici di selezione.

Cosa definisce i pezzi di fresatura CNC nei prototipi, nelle attrezzature e negli assemblaggi per uso finale

I pezzi di fresatura CNC sono componenti realizzati con il processo di fresatura CNC che rimuove il materiale da un pezzo solido con utensili da taglio rotanti. In pratica, questo metodo comprende varie operazioni di lavorazione, come la fresatura di facce piane, tasche, scanalature, fori o profili esterni sagomati che la macchina CNC è in grado di comprendere ed eseguire con precisione. La fresatura ha senso soprattutto quando sono probabili cambiamenti di geometria, le tolleranze devono essere controllate direttamente dal pieno o il volume degli ordini non giustifica l'attrezzaggio per un processo quasi netto, poiché la macchina opera sulla base di istruzioni programmate. Se la domanda di pezzi diventa stabile e la geometria lo consente, gli acquirenti dovrebbero confrontare la fresatura con la fusione, l'estrusione, la fabbricazione di lastre o di preforme stampate per ridurre lo spreco di materiale e il costo unitario.

La decisione di passare da una lavorazione all'altra dipende dal volume, dall'accessibilità degli elementi, dai requisiti di finitura e dalla quantità di lavorazioni secondarie rimanenti. Il processo è comune nei prototipi, nelle attrezzature di produzione e negli assemblaggi per uso finale, in quanto è in grado di mantenere tolleranze utili e di lavorare su metalli tecnici comuni come l'alluminio e l'acciaio inossidabile.

Nei prototipi, i pezzi di fresatura CNC hanno senso quando la geometria può cambiare, ma il progetto ha ancora bisogno di precisione funzionale. Un prototipo lavorato può mostrare se le facce di montaggio sono allineate, se i dispositivi di fissaggio si adattano agli schemi di fori standard e se gli spessori delle pareti sono sufficientemente stabili prima di prendere decisioni di produzione più ampie. Nelle attrezzature, lo stesso processo viene spesso scelto perché le piastre di fissaggio, i nidi e i morsetti dipendono dalla precisione delle facce, dalla perpendicolarità e dalla ripetibilità delle posizioni dei fori.

Per gli assemblaggi di uso finale, la fresatura è più adatta quando la funzione del pezzo dipende dalla precisione della geometria esterna e da caratteristiche interne accessibili. Staffe, alloggiamenti, coperture, piastre di adattamento e supporti strutturali sono esempi comuni. Il punto chiave è che la fresatura funziona meglio quando l'utensile da taglio può raggiungere le superfici importanti.

Quando scegliere la fresatura CNC rispetto alla tornitura CNC per i pezzi personalizzati

La scelta tra fresatura e tornitura inizia dalla forma. La fresatura è di solito l'opzione migliore quando il pezzo ha una geometria non rotonda, facce multiple, tasche, boss, modelli rettangolari o caratteristiche che devono essere posizionate rispetto agli assi della macchina. La tornitura è di solito più indicata per i pezzi a simmetria di rotazione.

Quando scegliere Fresatura CNC oltre Tornitura CNC per i pezzi personalizzati dipende dal fatto che la funzione deriva da piani e relazioni tra elementi piuttosto che da diametri attorno a una linea centrale. Una staffa con fori filettati su due facce è un pezzo di fresatura. Un albero con spalle e scanalature è solitamente un pezzo di tornitura. Se un pezzo presenta caratteristiche sia rotonde che prismatiche, potrebbero essere necessari processi combinati.

Anche i costi e la configurazione sono importanti. La fresatura può diventare meno efficiente se un pezzo in gran parte cilindrico è costretto a un flusso di lavoro di fresatura. Allo stesso modo, la tornitura diventa scomoda quando il progetto è dominato da piani, tasche e fori fuori asse. Per le lavorazioni personalizzate a basso volume, la scelta del processo che corrisponde alla geometria dominante consente di evitare impostazioni aggiuntive e sforzi di ispezione.

Scambi tra fresatura CNC e fresatura CNC per componenti personalizzati

I compromessi tra fresatura e fresatura CNC per i componenti personalizzati riguardano principalmente la rigidità, il tipo di materiale e le tolleranze previste. La fresatura è spesso utilizzata per materiali più morbidi e per pezzi in lamiera di grandi dimensioni. La fresatura è generalmente preferita per i pezzi meccanici con tolleranze più strette, soprattutto nei metalli.

Se il componente è un pezzo simile a una lastra tagliato da un foglio e non necessita di uno stretto controllo dello spessore, la fresatura può essere accettabile. Se il pezzo comprende facce di precisione, fori filettati, accoppiamenti con cuscinetti o lavorazioni più profonde, la fresatura è di solito la scelta più sicura. In quanto macchina utensile di precisione, le fresatrici sono costruite per un taglio più rigido e il mandrino della fresatrice eroga una potenza costante, quindi sono più adatte a mantenere un controllo dimensionale più stretto.

Questo aspetto è importante in fase di revisione del progetto, perché un componente può sembrare semplice nel CAD, ma richiede comunque una fresatura se i bordi, le tasche o le posizioni dei fori influiscono sull'assemblaggio. Un pezzo fresato può essere più economico in alcune applicazioni su lastra, ma non può sostituire la lavorazione meccanica, dove la tolleranza e la ripetibilità sono fondamentali per le prestazioni.

Tabella: Caratteristiche tipiche dei pezzi fresati, materiali e intervalli di tolleranza ottenibili

Il pezzo può essere prodotto con la fresatura CNC

Non tutte le geometrie che appaiono fattibili al CAD possono essere prodotte in modo affidabile con la fresatura CNC, poiché la lavorazione CNC comporta limiti geometrici e di accesso agli utensili molto severi. Diversi vincoli chiave relativi alla portata degli utensili, alle proporzioni degli elementi e alla progettazione interna possono influire sulla producibilità, sui costi e sulla qualità dei pezzi.

Sfide di accesso all'utensile nella lavorazione a 5 assi di componenti complessi

Un pezzo può sembrare lavorabile al CAD, ma non superare la verifica di fattibilità perché l'utensile non riesce a raggiungere le superfici chiave senza collisioni o stick-out instabili. I problemi di accesso all'utensile nella lavorazione a 5 assi di componenti complessi sono spesso dovuti a pareti ripide, aree chiuse e superfici nascoste dietro altri elementi. Le macchine a cinque assi migliorano l'accesso perché il pezzo e l'utensile possono essere orientati in più direzioni, ma non eliminano tutti i limiti geometrici.

A volte si utilizzano utensili lunghi e sottili per raggiungere aree difficili, ma questo comporta rischi di deviazione e problemi di finitura superficiale. Infatti, un elemento tecnicamente raggiungibile può essere comunque una pratica scorretta se la lunghezza dell'utensile necessaria per raggiungerlo causa una scarsa ripetibilità. Questo è uno dei motivi per cui i sottosquadri, i canali stretti e le cavità profonde dovrebbero essere esaminati in anticipo.

Il test pratico è semplice: una fresa standard può avvicinarsi alla superficie con sufficiente rigidità per mantenere le dimensioni e la finitura richieste? In caso contrario, il progetto potrebbe richiedere un gruppo diviso, un raggio interno più grande o un processo diverso.

Limitazioni della fresatura CNC per componenti con tasche profonde

I limiti della fresatura CNC per i componenti con tasche profonde sono legati al diametro e alla lunghezza dell'utensile. Le indicazioni fornite suggeriscono che le profondità di lavorazione dovrebbero rimanere entro 4-6 volte il diametro dell'utensile. Oltre questo intervallo, l'utensile diventa più soggetto a vibrazioni e deviazioni e la rimozione dei trucioli diventa più difficile.

Le tasche profonde aumentano il tempo di lavorazione perché le passate di sgrossatura e finitura richiedono maggiore attenzione. Inoltre, aumentano le possibilità di pareti affusolate, di disallineamento del piano e di scarsa qualità della superficie in prossimità del fondo della tasca. Per quanto riguarda l'alluminio, le tasche profonde possono ancora creare chattering se la parete si assottiglia man mano che il materiale viene rimosso. Per l'acciaio inossidabile, il carico di taglio e il calore possono diventare una preoccupazione maggiore.

Se la profondità della tasca è necessaria per il funzionamento, l'acquirente dovrebbe verificare se la profondità può essere ridotta, aperta da un altro lato o suddivisa in due componenti lavorati. Una tasca profonda che sembra di poco conto sul disegno può essere uno dei principali fattori di costo per i pezzi di fresatura CNC personalizzati di basso volume.

Quando la fresatura CNC non è adatta per la realizzazione di elementi interni complessi

Quando la fresatura CNC non è adatta a realizzare elementi interni complessi, il motivo è solitamente l'accessibilità. Canali interni chiusi, angoli interni acuti, forme rientranti e cavità nascoste non sono adatti agli utensili di fresatura standard. La fresatura rimuove il materiale dall'esterno del pezzo verso l'interno, quindi la geometria interna deve rimanere raggiungibile da una fresa rotante.

Gli angoli interni taglienti sono un errore di progettazione comune. Poiché le frese sono rotonde, lasciano un raggio. Le linee guida della ricerca raccomandano raggi interni di almeno 1,5 volte il diametro dell'utensile. Se un progetto richiede angoli interni veramente taglienti per l'accoppiamento, il pezzo potrebbe richiedere una riprogettazione o un processo diverso.

Anche i fori molto piccoli e molto profondi creano problemi. Le indicazioni fornite suggeriscono che la profondità del foro dovrebbe essere pari o inferiore a 4 volte il diametro per l'evacuazione dei trucioli. Quando un progetto si basa su elementi interni chiusi o molto sottili, la fresatura potrebbe non essere più il processo giusto.

Lista di controllo: Esame di fattibilità per i raggi interni, le dimensioni dei fori, la profondità delle tasche e l'accesso all'impianto.

Prima di rilasciare un progetto per la fresatura di pezzi CNC, un controllo di fattibilità di base aiuta a prevenire la rilavorazione:

• Raggi interni: Utilizzare almeno 1,5 volte il diametro dell'utensile, ove possibile. Evitare gli angoli interni taglienti.
• Profondità della tasca e della scanalatura: Mantenere la profondità dell'elemento entro circa 4-6 volte il diametro dell'utensile.
• Profondità del foro: Mantenere la profondità del foro a un diametro pari o inferiore a 4x quando è importante l'evacuazione dei trucioli.
• Dimensioni dei fori e delle filettature: Preferire dimensioni standard, come i comuni diametri in pollici o metrici e le comuni forme di filettatura.
• Accesso alla configurazione: Verificare se i morsetti, le morse o le attrezzature possono sostenere il pezzo senza bloccare le caratteristiche critiche.
• Accesso al percorso utensile: Confermare che una fresa può raggiungere tutte le superfici lavorate senza utensili a lunga gittata.
• Sottotagli e geometria nascosta: Verificare se l'elemento è realmente lavorabile o se richiede utensili speciali o un processo diverso.

Questi controlli riflettono il comportamento standard del settore. Non sostituiscono la revisione specifica della macchina, ma riducono i rischi di progettazione evitabili.

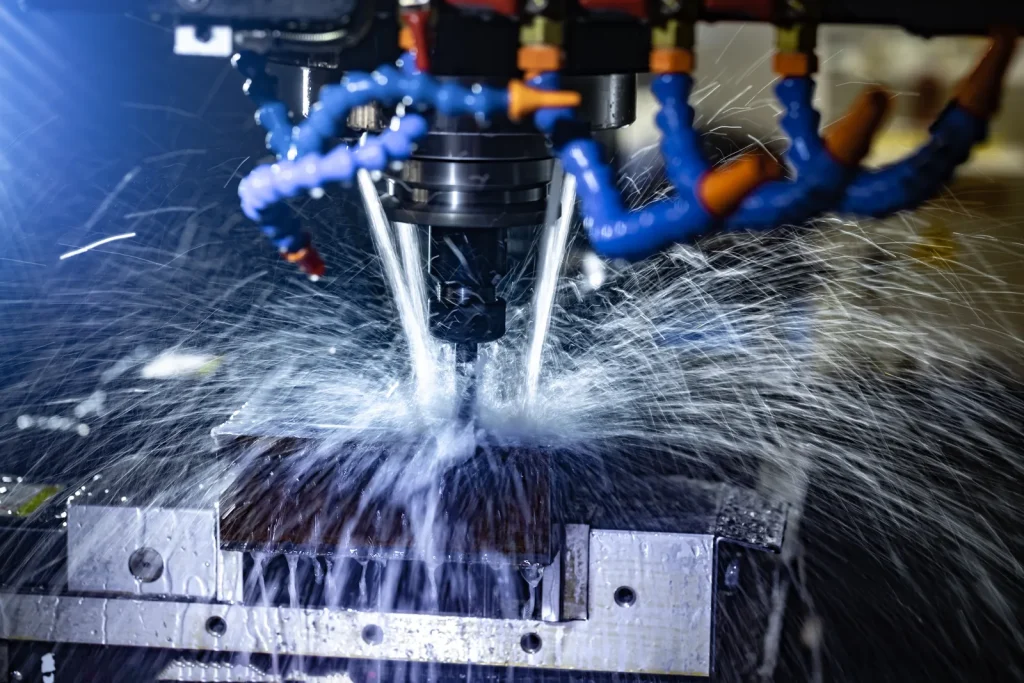

Come funziona la fresatura CNC per la precisione e la ripetibilità dei pezzi

Il raggiungimento di una precisione e di una ripetibilità costanti nella fresatura CNC non dipende solo dalla capacità della macchina, ma anche da scelte di processo, attrezzature, utensili e parametri di taglio coordinati.

Fresatura a 3 o a 5 assi e fattori che influenzano la tolleranza in pezzi complessi fresati a 5 assi

La fresatura a tre assi muove l'utensile in X, Y e Z. È adatta a molti pezzi prismatici standard e, in base ai dati forniti, spesso offre una tolleranza di circa ±0,05 mm per i pezzi standard. La fresatura a cinque assi aggiunge il movimento rotatorio, che aiuta a lavorare pezzi complessi con tolleranze ristrette e a ridurre le impostazioni multiple. Le indicazioni fornite indicano che il 5 assi può raggiungere circa ±0,01-0,02 mm per geometrie complesse.

Tuttavia, i fattori che influenzano la tolleranza nei pezzi complessi fresati a 5 assi vanno oltre il tipo di macchina. La geometria, il materiale, la portata dell'utensile e la stabilità dell'impostazione sono tutti fattori importanti. Una semplice lastra piatta con fori può dare risultati più stretti su una macchina a 3 assi rispetto a un pezzo molto scolpito su una macchina a 5 assi, anche se la macchina a 5 assi è più capace. La forma stessa del pezzo cambia la sfida della tolleranza.

I problemi di tolleranza più comuni nella fresatura CNC multiasse includono la variazione tra elementi realizzati con orientamenti diversi, l'impilamento da posizioni multiple dell'utensile e la sensibilità all'errore di attrezzaggio. Per questo motivo le tolleranze strette dovrebbero essere applicate solo alle feature critiche. Uno dei casi di studio forniti ha mostrato una pratica utile: mantenere tolleranze più strette sulle facce di accoppiamento e consentire tolleranze standard di ±0,1 mm altrove.

Come la progettazione delle attrezzature influisce sull'accuratezza dei pezzi fresati CNC

Spesso si sottovaluta l'impatto della progettazione dell'attrezzatura sulla precisione dei pezzi fresati CNC. L'attrezzatura controlla il modo in cui il pezzo viene posizionato, sostenuto e mantenuto durante il taglio. Se il serraggio distorce una parete sottile o piega una lastra, il pezzo può arretrare dopo la lavorazione e non superare i controlli di planarità o di allineamento.

Un supporto inadeguato può anche causare micromovimenti durante il taglio. Questo movimento si manifesta come errore di posizione, scarsa perpendicolarità e finitura incoerente. Questa è una delle sfide del mantenimento della ripetibilità nei pezzi di macchine CNC personalizzate, soprattutto in caso di bassi volumi, dove l'uso di utensili duri dedicati potrebbe non essere giustificato.

Un'attrezzatura stabile riduce le variazioni di impostazione tra i pezzi. Inoltre, favorisce l'ispezione, perché i punti di riferimento utilizzati nella lavorazione possono essere correlati più chiaramente ai punti di riferimento sul disegno. In breve, una macchina capace non può recuperare la precisione persa nella fase di attrezzaggio.

Impatto della velocità del mandrino sulla precisione della fresatura dell'alluminio

La velocità del mandrino influisce sull'accuratezza attraverso la generazione di calore, la formazione di trucioli, la formazione di bave e la deviazione dell'utensile piuttosto che la sola velocità. Se la velocità è troppo bassa per le condizioni dell'utensile e del materiale, l'alluminio può sbavare e formare un bordo di accumulo; se il processo genera calore in eccesso o utilizza un percorso utensile instabile, la consistenza della finitura e le condizioni del bordo possono degradarsi. L'accuratezza dipende dall'intero sistema di taglio, compresa la geometria dell'utensile, la fuoriuscita dell'utensile, l'avanzamento per dente, la strategia del refrigerante e la rigidità della macchina.

A livello generale, la velocità influenza la scorrevolezza del taglio dell'utensile e la quantità di forza trasferita nel pezzo. In condizioni di pareti sottili e di lunga gittata, un taglio instabile può ridurre il controllo dimensionale. Questo aspetto è particolarmente rilevante quando ci si interroga sulle cause del chatter nella fresatura CNC di pezzi in alluminio. Il chatter è un problema di vibrazioni. Può derivare da una combinazione di condizioni del mandrino, lunghezza dell'utensile, impegno radiale e rigidità del pezzo.

Poiché i dati forniti non includono intervalli di velocità esatti, la regola di sicurezza consiste nell'abbinare la strategia del mandrino al materiale, alla rigidità dell'elemento e all'obiettivo di finitura, quindi verificare con i dati di capacità del produttore.

Diagramma di processo: Fasi di asportazione del materiale, attrezzaggio, utensili, ispezione e finitura

Un tipico flusso di lavoro che si basa sulle parti centrali di un sistema di fresatura CNC per la fresatura di pezzi CNC segue una sequenza prevedibile:

Regole di progettazione che migliorano la producibilità dei pezzi di fresatura CNC

Seguire regole di progettazione ben definite è uno dei modi più efficaci per migliorare la producibilità della fresatura CNC, ridurre i costi di produzione, accorciare i tempi di consegna e minimizzare i rischi di qualità.

Perché i raggi interni dovrebbero essere almeno 1,5 volte il diametro dell'utensile

Questa regola esiste perché le frese sono rotonde e seguono i comandi macchina generati dalla programmazione CNC. Se il raggio interno dell'angolo è inferiore a quello che l'utensile può produrre, l'officina deve utilizzare una fresa molto più piccola o scartare la geometria in quanto impraticabile. Le linee guida della ricerca raccomandano raggi interni di almeno 1,5 volte il diametro dell'utensile.

Ecco perché è importante. Un utensile più piccolo rimuove il materiale più lentamente, si consuma più rapidamente e si deforma più facilmente. In un caso di studio fornito, la modifica di piccole caratteristiche interne con un raggio di diametro dell'utensile di 1,5 volte ha ridotto l'usura dell'utensile e ha eliminato la necessità di utensili personalizzati. Questo è un esempio diretto di come la progettazione influisca sui costi e sui rischi.

In parole povere, raggi interni generosi non aiutano solo l'adattamento della fresa. Migliorano anche il tempo di ciclo e la stabilità del processo.

Limiti di profondità delle feature: perché le tasche e le scanalature devono rimanere entro un diametro dell'utensile di 4-6 volte.

I limiti di profondità esistono perché la rigidità dell'utensile diminuisce all'aumentare della lunghezza non supportata. Le indicazioni fornite fissano la profondità delle tasche e delle scanalature a circa 4-6 volte il diametro dell'utensile. Oltre questo punto, è più probabile che l'utensile si deformi, si muova o lasci una parete affusolata.

Questa è una delle regole causa-effetto più chiare del DFM per i pezzi fresati. Una scanalatura stretta e profonda costringe all'uso di una fresa lunga e sottile. La fresa si piega sotto il carico di taglio, quindi il taglio effettivo differisce dal percorso programmato. Lo stesso problema si presenta come causa della deviazione dell'utensile nella fresatura CNC a lungo raggio.

Se il progetto richiede una profondità superiore a questi limiti, si può prendere in considerazione la possibilità di allargare la feature, aprirla da un'altra faccia o dividere il componente. Ognuna di queste modifiche può ridurre i tempi di fresatura e migliorare la ripetibilità.

Standardizzazione di fori e filettature per una lavorazione efficiente in termini di costi

La standardizzazione dei fori e delle filettature per una lavorazione efficiente è uno dei modi più semplici per controllare i costi. La ricerca raccomanda diametri comuni come 1/8 di pollice, 1/4 di pollice, 3/8 di pollice, 1/2 di pollice o 3 mm, 6 mm, 10 mm, insieme a filettature standard come M6 e M8. Gli utensili standard sono più facili da reperire, i tempi di ciclo sono più prevedibili e l'ispezione è più semplice.

Un caso di studio fornito ha dimostrato che l'utilizzo di fori di dimensioni standard e la limitazione della profondità del foro a non più di 4 volte il diametro migliorano l'evacuazione dei trucioli ed evitano l'uso di utensili speciali. Questo è particolarmente importante per i pezzi a basso volume, dove le forature o le maschiature personalizzate possono aggiungere costi di attrezzaggio sproporzionati rispetto alla quantità di pezzi.

In pratica, se un foro non ha una funzione di adattamento speciale, non dovrebbe essere reso non standard per impostazione predefinita.

Errori di progettazione che rendono costosi i pezzi fresati CNC

Gli errori di progettazione che rendono costosi i pezzi fresati CNC derivano solitamente dall'ignorare la forma dell'utensile, l'accesso e gli oneri di ispezione. Esempi comuni sono gli spigoli interni vivi, i fori non standard, le tasche strette e profonde, le tolleranze strette su ogni elemento e gli elementi che richiedono più impostazioni senza aggiungere funzioni.

Il modo in cui la geometria del pezzo aumenta i tempi e i costi della fresatura CNC è spesso nascosto nel disegno. Una semplice modifica della profondità della parete o del raggio dell'angolo può costringere a utensili più piccoli, a un maggior numero di passate e a tempi di ispezione più lunghi. Lo stesso vale per i requisiti di finitura superficiale non necessari. Se un prototipo ha solo bisogno di funzionare, una finitura estetica fine può aggiungere lavoro senza aggiungere valore.

Il caso di studio fornito sulle specifiche di tolleranza fornisce una regola utile. Le tolleranze strette dovrebbero essere riservate alle superfici di accoppiamento o ad altre caratteristiche critiche. Le tolleranze standard, come i valori predefiniti basati sulla norma ISO 2768, sono spesso più convenienti altrove.

Vantaggi e limiti della fresatura di pezzi CNC

Questa sezione analizza i principali punti di forza e i limiti intrinseci dei pezzi di fresatura CNC nella produzione reale, nonché il modo in cui la selezione dei materiali influenza il comportamento di lavorazione e le prestazioni dei pezzi.

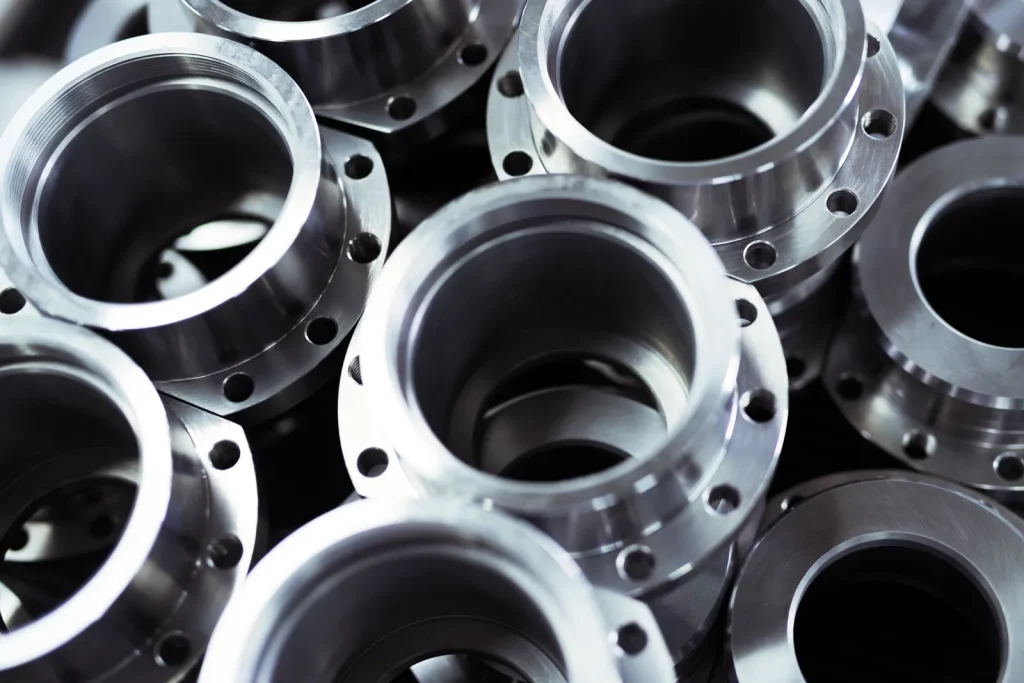

Dove i pezzi di fresatura CNC danno buoni risultati: facce di precisione, tasche, fori e geometrie esterne complesse

I pezzi di fresatura CNC funzionano bene quando il progetto dipende da una geometria accessibile con una posizione controllata da un elemento all'altro. Le superfici di precisione, le tasche, i fori e la geometria esterna complessa sono casi d'uso importanti. Tra questi vi sono staffe, alloggiamenti, blocchi di fissaggio, coperture e adattatori strutturali.

La fresatura è particolarmente utile quando un pezzo deve essere realizzato a partire da materiale solido, con una geometria prevedibile e senza bisogno di stampi o matrici. In quantità medio-basse, può essere una soluzione pratica per lo sviluppo e la produzione di pezzi speciali.

Limiti comuni per gli angoli vivi, i sottosquadri e gli elementi a lunga gittata

I limiti principali sono di tipo geometrico. Gli angoli interni acuti non sono naturali per la fresatura, perché la fresa lascia un raggio. I sottosquadri possono essere difficili o richiedere utensili speciali. Gli elementi a lunga gittata aumentano il rischio di deviazione dell'utensile, di chattering e di scarsa finitura.

Questi vincoli non sempre rendono il pezzo impossibile. Tuttavia, aumentano i rischi e i costi. Un pezzo con molte pareti lunghe e facce nascoste può essere tecnicamente lavorabile ma non economicamente sensato.

Confronto tra billette e alluminio fuso per le parti lavorate

Il confronto tra billette e alluminio fuso per i pezzi lavorati è importante perché il materiale di partenza influisce sulla lavorabilità e sulla consistenza. In base allo schema fornito e alle parole chiave di supporto, questo confronto è rilevante quando si esaminano le prestazioni della lavorazione e il comportamento del processo.

L'alluminio billet e la ghisa sono spesso preferiti perché hanno una struttura generalmente più uniforme e offrono una lavorazione, una finitura superficiale e una risposta dimensionale più prevedibili. L'alluminio fuso può contenere porosità, inclusioni o variazioni locali delle proprietà che interrompono il taglio e influenzano le superfici di tenuta, le aree estetiche o le caratteristiche a tolleranza stretta più comunemente riscontrate nei pezzi e nei componenti lavorati dal pieno. Le preforme fuse possono ancora avere senso quando eliminano grandi quantità di sgrossatura e lasciano solo una limitata lavorazione di finitura su elementi di riferimento controllati.

Come l'alluminio billettato influisce sulla lavorabilità dei componenti delle sospensioni

Il modo in cui l'alluminio billet influisce sulla lavorabilità delle parti di sospensione è legato alla necessità di ottenere prestazioni strutturali leggere con dimensioni controllate. La ricerca sui materiali fornita identifica l'alluminio 6061 e 7075 come scelte comuni per applicazioni leggere ad alta resistenza come quelle aerospaziali e automobilistiche. Nei componenti per sospensioni, la lavorabilità è importante perché la geometria portante spesso comprende facce, fori e elementi di montaggio che devono essere allineati.

Il materiale ricavato dal pieno viene spesso preso in considerazione quando la geometria lavorata e il controllo dimensionale dei pezzi su misura per applicazioni specifiche sono prioritari. Per gli acquirenti, la verifica fondamentale non è solo la selezione della lega, ma anche se la funzione strutturale del pezzo richiede davvero un approccio di billetta completamente lavorata o se si deve prendere in considerazione un altro percorso di produzione.

Problemi comuni, modalità di guasto e rischi per la qualità

Anche in presenza di pezzi ben progettati e di configurazioni di lavorazione stabili, la fresatura a controllo numerico può comunque incorrere in rischi di qualità e modalità di guasto che influiscono sulla precisione dimensionale, sulla durata dell'utensile e sulle prestazioni finali del pezzo.

Cause del chattering nella fresatura CNC di parti in alluminio

Le cause del chattering nella fresatura CNC di parti in alluminio sono generalmente riconducibili a una mancanza di rigidità nel sistema macchina-utensile-parte. Utensili lunghi, pareti sottili, innesto aggressivo e condizioni instabili del mandrino possono contribuire. Anche se l'alluminio è relativamente facile da lavorare, può comunque vibrare se la configurazione è debole.

Il chattering lascia tracce d'onda visibili, pregiudica il controllo dimensionale e può ridurre la durata dell'utensile. È più probabile nelle tasche profonde, nelle nervature sottili e nelle passate di finitura a lunga distanza. Ciò si ricollega alle indicazioni di progettazione sulla limitazione della profondità dell'elemento e sul miglioramento del supporto.

Quali sono le cause della deviazione dell'utensile nella fresatura CNC a lungo raggio?

La causa della deviazione dell'utensile nella fresatura CNC a lungo raggio è semplice: un utensile più lungo si comporta meno come una fresa rigida e più come una trave flessibile. Quando la forza di taglio aumenta, l'utensile si piega rispetto al percorso programmato. Il risultato può essere quello di ottenere elementi sottodimensionati o sovradimensionati, pareti affusolate e scarsa ripetibilità.

Questo rischio aumenta quando l'elemento è stretto e profondo, perché l'utensile deve essere sia di piccolo diametro che di lunga portata. Le modifiche alla progettazione che riducono lo stick-out richiesto possono essere più utili per la qualità che richiedere una tolleranza più stretta a posteriori.

Rischi di distorsione nei pezzi fresati CNC a parete sottile

I rischi di distorsione nei pezzi fresati CNC a parete sottile derivano dalla rimozione del materiale e dal serraggio. Man mano che lo stock viene rimosso, la parete rimanente diventa meno rigida. Se la parete viene bloccata troppo duramente o se le sollecitazioni interne vengono rilasciate in modo non uniforme durante la lavorazione, il pezzo può muoversi.

La distorsione può non apparire fino alle passate finali o addirittura dopo lo sblocco del morsetto. Il risultato può essere quello di avere pareti incurvate, fori spostati e un cattivo accoppiamento negli assemblaggi. Questo è uno dei motivi per cui la progettazione delle attrezzature è molto importante nella fresatura di precisione.

Problemi di finitura superficiale in parti in alluminio fresate a CNC personalizzate

I problemi di finitura superficiale dei pezzi in alluminio fresati CNC includono segni di utensili ruvidi, bave, sbavature e texture incoerenti. Questi problemi possono essere causati da vibrazioni, utensili usurati, attrezzature instabili o scelte di processo che non corrispondono al materiale e alla forma dell'elemento.

Anche i problemi di formazione di bave nei componenti fresati di precisione sono importanti, perché le bave aumentano lo sforzo di sbavatura e possono interferire con l'accoppiamento. Se viene indicato un requisito di finitura, questo deve corrispondere all'applicazione. I dati forniti forniscono intervalli di Ra utili: as-machined circa 3,2-6,3 µm, bead blasted circa 1,6-3,2 µm, anodizzato tipo II circa 0,8-1,6 µm e anodizzato tipo III circa 0,4-0,8 µm.

Fattori di costo, tolleranza e tempi di consegna

Per i componenti fresati CNC personalizzati prodotti tramite un servizio di fresatura professionale presso un'officina meccanica, il costo totale del progetto, la precisione dimensionale ottenibile e i tempi di produzione sono strettamente correlati.

Fattori di costo per la fresatura di pezzi CNC personalizzati a basso volume

I fattori di costo per i pezzi di fresatura CNC personalizzati a basso volume includono solitamente il numero di impostazioni, la scelta del materiale, la complessità dell'elemento, l'onere della tolleranza e la finitura. I maggiori spostamenti di costo derivano di solito dal numero di setup, dal tipo di materiale, dalle dimensioni del magazzino e dal tempo di ciclo creato da tasche profonde, utensili piccoli, pareti sottili e fasi di finitura aggiuntive. Con l'aumentare della quantità, l'allestimento e la programmazione vengono distribuiti su un numero maggiore di pezzi, ma la fresatura può perdere il suo vantaggio in termini di costi quando un progetto stabile raggiunge volumi meglio serviti dalla fusione, dall'estrusione, dalla fabbricazione di lastre o da altri processi quasi netti. Gli acquirenti dovrebbero classificare i progetti come a basso, medio o alto costo di lavorazione in base alla complessità della messa a punto, quindi ai requisiti di tolleranza, materiale e finitura. Nei bassi volumi, il tempo di attrezzaggio è distribuito su un numero minore di pezzi, quindi il prezzo dei pezzi è più sensibile alla geometria che richiede orientamenti extra o attrezzature personalizzate.

Fori non standard, tasche profonde e caratteristiche interne difficili aumentano le sostituzioni degli utensili e il lavoro di programmazione. Le tolleranze strette aumentano i tempi di ispezione. Finiture come l'anodizzazione aggiungono un'ulteriore fase di lavorazione e possono influire sulla gestione e sulla programmazione.

Problemi di tolleranza comuni nella fresatura CNC multiasse

I problemi di tolleranza più comuni nella fresatura CNC multiasse comprendono la variazione tra elementi lavorati da orientamenti diversi, l'errore di relazione angolare e la sensibilità al trasferimento dell'origine tra le impostazioni. Anche su attrezzature avanzate, una geometria complessa con accesso difficile può essere più difficile da tenere rispetto a un pezzo semplice con un solo setup primario.

I dati forniti mostrano diverse bande di tolleranza. Un valore predefinito comune è di circa ±0,005 pollici o ±0,1 mm. La fresatura di livello industriale può raggiungere circa ±0,01-0,05 mm, mentre i dati forniti per i pezzi complessi a 5 assi si aggirano intorno a ±0,01-0,02 mm. La contraddizione delle fonti significa che l'approccio pratico è quello di legare la richiesta di tolleranza alla funzione del pezzo e alla convalida specifica della macchina.

Come la geometria dei pezzi aumenta i tempi e i costi della fresatura CNC

Il modo in cui la geometria del pezzo aumenta i tempi e i costi della fresatura CNC è una conseguenza diretta dell'accesso e delle dimensioni dell'utensile. Un maggior numero di facce significa un maggior numero di impostazioni. Raggi più piccoli significano utensili più piccoli. Elementi più profondi significano tagli più lenti. Pareti sottili significano passaggi di finitura più leggeri e maggiore gestione del rischio.

Un pezzo può quindi diventare costoso anche senza essere grande. Un componente compatto con numerose scanalature profonde, superfici estetiche e molti richiami di tolleranza può costare di più di un pezzo più grande con geometria aperta. Questo è il motivo per cui la revisione DFM dovrebbe avvenire prima del rilascio del disegno, non dopo la quotazione.

Tabella: Intervalli di tolleranza standard, riferimenti ai gradi ISO, opzioni di finitura e fattori di lead-time

Materiali, finiture e applicazioni

La scelta dei materiali e delle finiture influisce direttamente sulle prestazioni, sui costi e sulla producibilità dei componenti fresati CNC. La scelta della lega, del trattamento superficiale e del profilo di compatibilità giusti garantisce che i pezzi soddisfino i requisiti strutturali, ambientali ed estetici, mantenendo una lavorazione efficiente.

Alluminio 6061 vs 7075 per parti strutturali leggere di fresatura CNC

Dalla ricerca fornita, l'alluminio 6061 e 7075 sono materiali comuni per applicazioni leggere e ad alta resistenza nel settore aerospaziale e automobilistico. Per una selezione più ampia di materiali, si sceglie spesso l'ottone per lavorazioni stabili e raccordi elettrici, il rame per la conduttività quando è importante il controllo delle bave, il titanio per l'elevata resistenza al peso e alla corrosione con una lavorazione più lenta e l'acciaio per utensili per le parti critiche per l'usura dove la lavorazione è più difficile prima del trattamento termico. I materiali plastici tecnici come il PEEK e il nylon sono utilizzati quando il peso, l'isolamento elettrico, la resistenza chimica o il comportamento di scorrimento sono più importanti della rigidità del metallo. La scelta del materiale deve essere valutata in base alla lavorabilità, alla rigidità, all'esposizione alla corrosione, alle esigenze di finitura e al rischio di ispezione, piuttosto che alla sola resistenza. Per i pezzi di fresatura CNC, entrambi i materiali sono importanti quando la massa ridotta e il dovere strutturale sono importanti.

La questione pratica della selezione non è quale lega sia universalmente migliore, ma quale si adatta al carico, alle esigenze di finitura e al piano di lavorazione. Se il progetto è una parte strutturale leggera, entrambe le leghe sono ragionevoli da esaminare. Le fonti fornite ne supportano l'uso in telai, alloggiamenti e componenti simili.

Acciaio inox 304 vs 316 quando la resistenza alla corrosione è importante

Gli acciai inossidabili 304 e 316 appaiono nei dati forniti come scelte comuni quando la resistenza alla corrosione è importante. Gli esempi di applicazione includono strumenti chirurgici e ambienti marini. Nella fresatura, questi materiali sono spesso scelti quando le condizioni di esposizione sono più importanti della riduzione del peso.

Per la revisione del progetto, il punto chiave è definire l'ambiente reale. Se l'esposizione alla corrosione è un fattore primario, l'inossidabile può essere più adatto dell'alluminio, anche se la lavorazione è più lenta o il costo è diverso. La scelta deve ricadere sulla funzione del pezzo in servizio.

Selezione della finitura superficiale in base all'obiettivo Ra: grezzo, sabbiato, anodizzato tipo II, anodizzato tipo III.

La scelta della finitura deve seguire l'uso, non l'abitudine. Le superfici lavorate al naturale, con un Ra di circa 3,2-6,3 µm secondo i dati forniti, sono spesso adatte per prototipi e parti non cosmetiche. Le superfici sabbiate, con Ra 1,6-3,2 µm, hanno un aspetto più uniforme e possono essere utili nei casi in cui la coerenza visiva è importante.

L'anodizzazione di tipo II, con circa Ra 0,8-1,6 µm, è un'opzione comune quando sono necessari aspetto e protezione moderata sull'alluminio. L'anodizzazione di tipo III, con Ra 0,4-0,8 µm circa, si adatta ad applicazioni più orientate all'usura, secondo i dati forniti. Il risultato esatto può variare, per cui la finitura indicata deve essere legata all'applicazione e non essere desunta da un'abitudine del catalogo.

Tabella: Materiale, caso d'uso, considerazioni sulla lavorabilità e compatibilità di finitura

Utilizzate questo confronto come strumento di selezione: l'alluminio viene comunemente scelto per il peso ridotto e la buona lavorabilità, l'acciaio inossidabile per la resistenza alla corrosione con un taglio più lento, l'ottone per l'alta lavorabilità, il rame per la conduttività ma con un controllo delle bave più esigente, il titanio per gli ambienti severi con un costo di lavorazione elevato, l'acciaio per utensili per la resistenza all'usura e il PEEK o il nylon per le parti leggere non metalliche. Controllare la densità, il comportamento alla corrosione, la lavorabilità, la compatibilità con la finitura e la classe di costo, perché il costo più basso della materia prima non sempre produce il costo più basso del pezzo lavorato.

Come valutare e scegliere il giusto approccio alla fresatura CNC

La scelta della giusta strategia di fresatura CNC richiede un equilibrio tra requisiti funzionali, producibilità ed efficienza dei costi.

Quanto devono essere strette le tolleranze sui pezzi fresati a CNC?

La tolleranza deve corrispondere alla funzione. La ricerca fornita mostra un valore predefinito comune intorno a ±0,005 in o ±0,1 mm, con intervalli più stretti dipendenti dalla macchina e disponibili quando necessario. I casi di studio sono chiari: l'applicazione di tolleranze strette solo alle superfici di accoppiamento riduce i costi di lavorazione e ispezione senza perdere la funzione.

Se ogni caratteristica viene resa critica, il disegno diventa costoso da lavorare e ispezionare. Se si tengono strette solo le caratteristiche che determinano l'accoppiamento, l'allineamento, la tenuta o il movimento, di solito il pezzo è più facile da produrre e da reperire.

Cosa devono controllare gli acquirenti prima di rilasciare il disegno di un pezzo fresato

Prima del rilascio, gli acquirenti devono confermare che il disegno corrisponde alla realtà della lavorazione. Gli acquirenti devono anche confermare l'idoneità del fornitore: dotazione della macchina, capacità a 3 o 5 assi, approccio alla lavorazione, metodo di ispezione e se le caratteristiche critiche richiedono la segnalazione della CMM o la certificazione del materiale. Il controllo della finitura superficiale, la strategia di riferimento e la capacità di lavorare il pezzo in un numero pratico di configurazioni devono essere verificati prima di rilasciare l'RFQ. In questo modo si riduce il rischio di quotare un pezzo tecnicamente possibile ma inefficiente o instabile da produrre. I raggi interni devono essere adatti alle frese standard. La profondità delle tasche deve essere compresa tra 4 e 6 volte il diametro dell'utensile. La profondità dei fori deve essere pari o inferiore a 4 volte il diametro nei casi in cui i limiti di foratura sono importanti, mentre le dimensioni dei fori e delle filettature standard devono essere utilizzate quando la funzione lo consente.

Il disegno dovrebbe inoltre separare le tolleranze critiche da quelle generali, con valori predefiniti basati su standard quali ISO 2768 o ASME Y14.5 pratiche, ove opportuno. I requisiti di finitura devono riflettere l'uso effettivo, non una preferenza cosmetica generalizzata.

Matrice decisionale: geometria, tolleranza, materiale, finitura, quantità e tipo di macchina.

Riferimenti necessari: ISO 286, ISO 2768, ASME Y14.5 e dati di capacità del produttore.

Una buona revisione dei pezzi di fresatura CNC dovrebbe tenere conto delle parti fondamentali di un sistema CNC e non basarsi solo sulle dimensioni nominali. La norma ISO 286 aiuta a definire sistemi di tolleranza basati sull'accoppiamento e sul grado per i componenti dell'ecosistema di lavorazione CNC. La norma ISO 2768 supporta tolleranze generali in cui ogni caratteristica non necessita di un limite personalizzato. ASME Y14.5 è importante quando la quotatura e le tolleranze geometriche controllano l'orientamento, la posizione e la forma.

I dati sulla capacità del produttore sono ancora necessari perché lo standard di disegno non garantisce la capacità di processo su una geometria specifica. Gli standard definiscono le intenzioni. La macchina, la configurazione, l'accesso all'utensile e il materiale definiscono ciò che è pratico.

In breve, i pezzi di fresatura a controllo numerico computerizzato hanno il massimo senso quando la geometria è accessibile, lo schema di tolleranza è selettivo e il materiale e la finitura corrispondono alle reali condizioni di utilizzo. Sono una buona scelta per i prototipi, le attrezzature e molti componenti metallici di uso finale. Sono una scelta sbagliata quando il progetto dipende da angoli interni acuti, elementi stretti molto profondi o geometrie interne chiuse che gli utensili di fresatura non possono raggiungere. La maggior parte dei problemi di costo e di qualità non inizia con la macchina. Iniziano nel disegno, dove le scelte di raggio, profondità, tolleranza e finitura favoriscono la producibilità o la contrastano.
