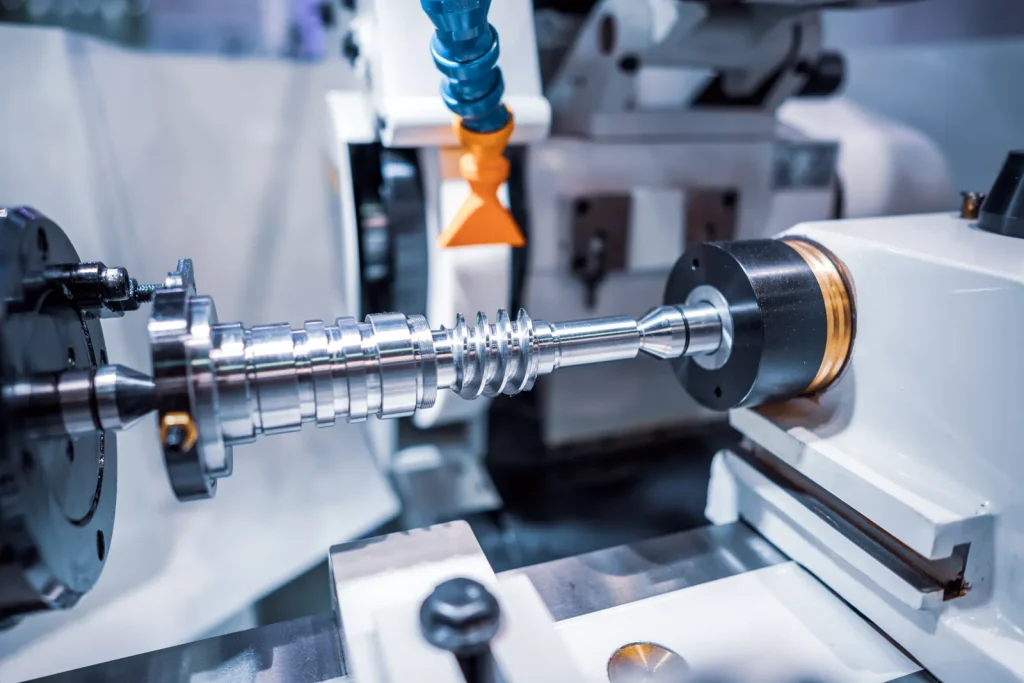

Filettature delle viti: Tipi, parti multiple e come misurare le filettature

Cosa sono le filettature delle viti e perché sono importanti nella progettazione?

Prima di conoscere i singoli fissaggio Per capire quali sono i componenti più comuni utilizzati negli assemblaggi meccanici. Ogni tipo ha una funzione specifica e solo alcuni dipendono da filettature e filetti meccanici e da dispositivi di fissaggio per funzionare efficacemente. Di seguito sono riportati i sette elementi di fissaggio più utilizzati nelle applicazioni industriali, comprese le viti per macchine che dipendono dalla filettatura della macchina.

Che cos'è una filettatura e come si differenziano il diametro maggiore, il diametro minore, il passo e il piombo?

Le filettature meccaniche (dette anche filettature a vite) sono creste elicoidali formate all'esterno o all'interno di una parte cilindrica in modo che due parti possano accoppiarsi, bloccarsi, posizionarsi o trasmettere forza. Nella progettazione meccanica, la filettatura non è solo un dettaglio superficiale. Controlla l'assemblaggio di un elemento di fissaggio, il modo in cui il carico si trasferisce attraverso la giunzione e l'intercambiabilità dei pezzi di ricambio tra i vari fornitori.

La geometria di base è importante perché piccoli errori nei termini della filettatura spesso portano a specifiche sbagliate. Il diametro maggiore della vite è il diametro maggiore della filettatura. In una filettatura esterna, questo diametro viene misurato da cresta a cresta attraverso l'esterno della vite o del bullone. Il diametro minore è il diametro più piccolo, misurato da radice a radice. Queste due dimensioni influenzano l'accoppiamento, lo spessore della parete e l'area centrale rimanente del dispositivo di fissaggio, nonché la profondità della filettatura.

Il passo è la distanza assiale tra la cresta di una filettatura e la filettatura successiva. Nelle filettature unificate in pollici, il passo è solitamente derivato dal numero di filetti per pollice (TPI), chiamato anche numero di filetti. Se una filettatura ha 20 filetti per pollice, il suo passo è di 1/20 di pollice, o 0,05 pollici. Questa relazione è un punto fondamentale del sistema di filettatura standard e spesso non viene presa in considerazione durante le ispezioni o gli acquisti. La filettatura a passo grosso ha un numero inferiore di filetti per pollice, mentre quella a passo più fine ne ha di più, dando luogo a filetti distanziati che variano in densità.

Il passo è la distanza assiale percorsa dal dado o dalla vite in un giro completo. In una filettatura standard di un elemento di fissaggio a singolo avvio, il piombo è uguale al passo. Nelle filettature a più principi, che presentano due o più creste elicoidali, il piombo diventa maggiore del passo. Questa distinzione è importante quando un progettista passa da filettature di fissaggio standard a progetti di movimento o di corsa rapida che utilizzano parti di filettatura multi-start.

In parole povere, questi quattro termini rispondono a diverse domande di progettazione. Il diametro maggiore aiuta a definire l'involucro e l'adattamento. Il diametro minore influisce sulla resistenza e sul materiale rimanente. Il passo controlla la spaziatura e la compatibilità degli accoppiamenti. Il piombo controlla la corsa per giro. Se questi termini vengono confusi in un disegno o in un ordine di acquisto, i pezzi possono sembrare simili ma non si assemblano.

Qual è la differenza tra il passo della filettatura e il piombo nelle applicazioni con filettatura a singolo avviamento e quelle con filettatura a più avviamenti?

Nelle applicazioni con filettatura a partenza singola rispetto a quelle con filettatura a partenza multipla, la differenza tra passo e piombo diventa una questione funzionale e non solo lessicale. Una filettatura a partenza singola presenta una cresta elicoidale continua. In questo caso, ogni giro completo avanza di un passo, quindi il passo e il piombo sono gli stessi.

Una filettatura a più principi ha due o più creste elicoidali che iniziano in posizioni diverse sulla circonferenza. Ogni cresta ha ancora il proprio passo, ma l'avanzamento assiale totale per giro completo è il piombo. Pertanto, una filettatura a doppio avviamento avanza di due volte il passo in un giro, mentre una filettatura a triplo avviamento avanza di tre volte il passo.

Per la maggior parte delle filettature di fissaggio standard unificate, l'ipotesi predefinita è l'avvio singolo. Per questo motivo molti acquirenti e macchinisti considerano il passo e il piombo come intercambiabili nel lavoro di routine dei dispositivi di fissaggio. Questo presupposto diventa rischioso quando la filettatura è destinata a spostamenti rapidi, regolazioni ripetute o trasmissione di potenza. Se il disegno richiede una filettatura a più principi e il fornitore produce una forma a singolo principio con lo stesso passo, il pezzo potrebbe filettarsi ma muoversi alla velocità sbagliata.

Dal punto di vista della fattibilità, le catene di fornitura standard di elementi di fissaggio sono costruite intorno a forme a singolo inizio, come UNC e UNF. I progetti a più principi possono aumentare la complessità dell'attrezzaggio e dell'ispezione, in quanto è necessario verificare il numero di piombi e di partenze, non solo il passo nominale.

Come l'angolo di filettatura influisce sulle prestazioni dei dispositivi di fissaggio nelle forme di filettatura Unified e ISO

L'angolo di filettatura influisce sul modo in cui il carico assiale viene trasferito attraverso i fianchi della filettatura di accoppiamento. In entrambi i sistemi di filettatura metrica Unified Thread Standard e ISO, l'angolo di profilo della filettatura incluso è di 60°, con angoli di fianco di 30° su ciascun lato. Questa geometria condivisa è uno dei motivi per cui i due sistemi possono sembrare simili a prima vista, anche se non sono intercambiabili.

La domanda su come l'angolo di filettatura influisce sulle prestazioni dei dispositivi di fissaggio è importante perché l'angolo di attacco influenza l'azione di incastro, il modello di contatto e la distribuzione delle forze lungo le superfici di accoppiamento. Un profilo simmetrico a 60° supporta un comportamento di accoppiamento coerente e la standardizzazione in molte applicazioni di fissaggio industriali. È uno dei motivi per cui le forme Unified e ISO funzionano bene per il fissaggio generale di macchinari, strutture e attrezzature.

Tuttavia, la presenza dello stesso angolo non rende compatibili due sistemi di filettatura. Le convenzioni di diametro, i valori di passo o TPI, le regole di designazione e i sistemi di tolleranza sono ancora diversi. Un acquirente potrebbe vedere due forme di filettatura a 60° e pensare che si accoppieranno. In pratica, una filettatura unificata e una filettatura metrica ISO possono legarsi, allentarsi o non superare i controlli del calibro anche se il diametro esterno nominale sembra vicino.

Tabella: Basi della filettatura standard unificata, angolo di profilo di 60° e formati di designazione comuni

L'Unified Thread Standard, o UTS, definisce la forma, la serie, le tolleranze e le denominazioni delle filettature in pollici utilizzate negli Stati Uniti e in Canada. Per le decisioni ingegneristiche, il punto chiave è che lo standard non si limita a indicare una dimensione. Definisce come deve essere realizzata la filettatura e come devono combaciare le parti.

Il formato della designazione è particolarmente importante per l'approvvigionamento e l'ispezione dei pezzi filettati. Una dicitura come 1/4-20 UNC indica al fornitore che il diametro nominale maggiore della vite è di 1/4 di pollice, che la filettatura ha 20 filetti per pollice (TPI/titolo di filettatura) e che appartiene alla serie Unificata a passo grosso. Se una qualsiasi parte di questa indicazione viene omessa, aumenta la possibilità di ricevere una filettatura non corrispondente, soprattutto per i pezzi controllati dal calibro della filettatura che devono rispettare tolleranze rigorose.

Le filettature delle viti possono essere prodotte e applicate per il giunto previsto?

Prima di progettare o specificare un giunto filettato, è fondamentale verificare se le filettature possono essere prodotte e applicate correttamente. La comprensione delle differenze tra filettature maschio e femmina, dei principali effetti dimensionali e dei vincoli di produzione aiuterà a evitare problemi di assemblaggio e di approvvigionamento.

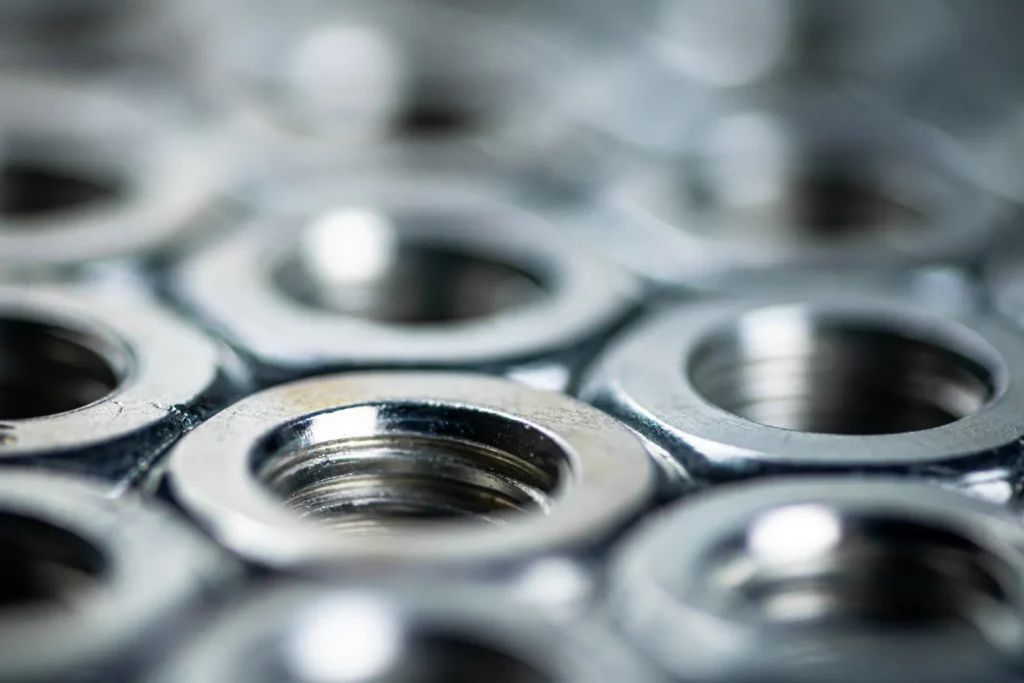

Come identificare le filettature maschio e femmina prima di specificare le parti da accoppiare

Prima di scegliere una serie di filettature o una classe di accoppiamento, è utile identificare correttamente le filettature meccaniche maschio e femmina. Una filettatura maschio è esterna. Si trova all'esterno di una vite e di un bullone. Una filettatura femmina è interna. Si trova all'interno di un dado, di un foro filettato o di un inserto filettato. Questa distinzione si applica a tutti i tipi di filettatura, comprese le filettature delle viti per macchine e le filettature metriche.

Sembra una cosa elementare, ma gli errori di specifica si verificano quando i team indicano solo la dimensione nominale e ignorano se l'elemento filettato è interno o esterno. Questo è importante perché le forme di filettatura come UNR si applicano solo alle filettature esterne. È importante anche per gli utensili, i calibri, l'accesso e il metodo di riparazione. Una filettatura esterna spanata può essere sostituita con un nuovo elemento di fissaggio. Una filettatura interna danneggiata può richiedere una ribattitura, un inserto o lo scarto del pezzo.

Nella progettazione dei giunti, le filettature esterne e interne devono essere esaminate insieme. Una filettatura maschio correttamente specificata con una classe o serie femmina incompatibile crea comunque un rischio di assemblaggio.

Come il diametro maggiore influisce sulla filettatura, sull'innesto e sulla fattibilità del montaggio

L'impatto del diametro maggiore sulla filettatura inizia con la geometria. Il diametro maggiore stabilisce la dimensione esterna dell'elemento filettato, quindi controlla se il pezzo si adatta allo spazio disponibile e se rimane abbastanza materiale intorno o sotto la filettatura. In una filettatura esterna, l'aumento del diametro maggiore può migliorare la sezione di carico semplicemente perché rimane più materiale nel gambo dell'elemento di fissaggio. In una filettatura interna, una filettatura più grande in una parete sottile può creare un problema di producibilità perché rimane troppo poco materiale intorno al foro filettato.

Anche il diametro maggiore influisce sulla fattibilità dell'innesto. Se il diametro nominale è troppo grande per l'involucro del giunto, gli utensili di montaggio potrebbero non essere adatti. Se è troppo piccolo, la filettatura potrebbe non fornire un'area di ingaggio sufficiente per il percorso di carico richiesto. In produzione, la scelta del diametro interagisce con le dimensioni della foratura, della maschiatura e con le serie di elementi di fissaggio disponibili. Per questo motivo, la scelta della filettatura deve essere verificata in base allo spessore della parete, alla distanza dai bordi e al carico di servizio prima di essere rilasciata.

Quando utilizzare le filettature sinistre e dove creano complessità evitabili

L'uso delle filettature sinistre dipende dalla funzione. Si utilizzano quando le condizioni di servizio tendono ad allentare una filettatura standard destrorsa, oppure quando il meccanismo necessita di una regolazione in direzione opposta o di un montaggio speculare. Ciò può avere senso nelle apparecchiature rotanti o nei sistemi di regolazione accoppiati.

D'altra parte, le filettature sinistre creano una complessità evitabile negli assemblaggi di produzione generale. Aumentano le possibilità di errori di assemblaggio, di identificazione errata dei pezzi e di impostazione errata degli utensili. Possono anche complicare il reperimento dei pezzi di ricambio, perché le scorte standard sono orientate verso le filettature destre. A meno che l'applicazione non richieda chiaramente un comportamento di serraggio inverso, una filettatura sinistrorsa di solito aggiunge rischi di processo senza aggiungere molto valore.

Lista di controllo: vincoli di materiale, accesso, capacità dell'utensile e forma della filettatura che influenzano la producibilità

Una filettatura può essere valida sulla carta ma difficile da realizzare o ispezionare in produzione. I seguenti controlli aiutano a verificare la producibilità in anticipo:

Il percorso di produzione influisce sulla fattibilità tanto quanto la dimensione nominale. Le filettature esterne possono essere tagliate o rullate, quelle interne possono essere maschiate o fresate, e ogni processo cambia il rischio di bava, la forma della radice e la capacità di tolleranza. Anche i fori ciechi necessitano di smusso, gioco utensile e tolleranza di fondo per evitare filettature incomplete.

Come funzionano le filettature delle viti unificate: standard, serie e adattamento

Per comprendere appieno il funzionamento delle filettature unificate, dobbiamo innanzitutto suddividere i loro componenti principali: standard, serie di filettature chiave e classi di accoppiamento. Di seguito viene fornita una spiegazione dettagliata delle denominazioni comuni delle filettature Unified e delle loro applicazioni pratiche in campo ingegneristico.

Lo standard della filettatura unificata spiegato: UNC, UNF, 8-UN, UN, UNR e UNJ

Lo standard di filettatura unificato, spiegato in termini pratici, è un sistema che definisce la geometria e l'accoppiamento delle filettature in pollici, in modo che i pezzi provenienti da fonti diverse possano accoppiarsi in modo prevedibile. All'interno di questo sistema, diverse serie e forme compaiono spesso nei lavori di ingegneria.

UNC significa Unified National Coarse. È ampiamente utilizzato per il fissaggio generale. UNF significa Unified National Fine. Utilizza un maggior numero di filetti per pollice a parità di diametro. 8-UN è una serie a 8 filetti utilizzata in alcune applicazioni di fissaggio più grandi. UN è la forma generale di filettatura unificata utilizzata per filettature interne ed esterne. UNR è per filettature esterne con radice arrotondata. UNJ è una forma di filettatura utilizzata nei casi in cui è importante la resistenza alla fatica, con una geometria controllata della radice identificata nell'attuale copertura ASME B1.1.

La distinzione tra UN, UNR e UNJ è importante per la revisione ingegneristica. Non si tratta di differenze estetiche di denominazione. La forma della radice influisce sulla concentrazione delle sollecitazioni e sulla compatibilità. Un disegno che indica vagamente “filettatura UN” quando l'applicazione richiede UNR o UNJ può creare controversie di ispezione o un vero e proprio problema di prestazioni. Queste forme di filettatura e i requisiti sono definiti formalmente nello standard ASME B1.1 per le filettature unificate in pollici (ANSI, 2024).

Differenza tra elementi di fissaggio a filettatura grossa e a filettatura fine per la velocità di assemblaggio, le vibrazioni e l'uso di sezioni sottili

La differenza tra elementi di fissaggio a filettatura grossa e fine viene spesso interpretata come una semplice preferenza, ma in realtà si tratta di un compromesso. La ricerca fornita mostra che le serie grosse e fini sono utilizzate per bilanciare la facilità di assemblaggio, il comportamento alle vibrazioni e l'uso in materiali più sottili.

Nella produzione generale, le filettature grossolane UNC sono comunemente scelte quando è necessario un assemblaggio più rapido e una maschiatura più facile. Sono pratiche quando il processo richiede strumenti standard e un minor rischio di errori di installazione. Per questo motivo le filettature grosse rimangono comuni nei dispositivi di fissaggio di produzione.

Le filettature fini UNF sono spesso scelte quando sono utili materiali più sottili o una spaziatura più compatta. Il materiale in dotazione indica che i materiali sottili sono un'area in cui UNF può essere la scelta migliore. Le filettature fini possono essere prese in considerazione anche quando la resistenza alle vibrazioni fa parte del progetto.

Le filettature fini non sono automaticamente migliori. Le filettature grosse sono di solito più tolleranti allo sporco, ai danni e ai montaggi ripetuti, mentre le filettature fini sono meno adatte quando si prevede un montaggio rapido sul campo o un cattivo stato della filettatura. Inoltre, le filettature di fissaggio standard non devono essere considerate come un sostituto delle forme di filettatura per trasmissione di potenza o di tenuta.

Le classi di filo spiegate: come le classi 1, 2 e 3 influenzano la vestibilità e l'intercambiabilità

Le classi di filettatura unificate devono essere indicate come 1A/1B, 2A/2B o 3A/3B, dove A indica le filettature esterne e B quelle interne. La sola classe è incompleta per i disegni di produzione e le specifiche di acquisto. Le tolleranze influiscono sull'accoppiamento, sulla facilità di montaggio e sui risultati di misura.

Una classe meno rigida può supportare un assemblaggio più semplice e può tollerare una maggiore contaminazione o variazione. Una classe più stretta può migliorare la coerenza della posizione e limitare l'allentamento tra i pezzi. Il compromesso è che classi più strette aumentano l'onere della produzione e dell'ispezione. L'intercambiabilità non dipende solo dalla dimensione nominale e dalla serie, ma anche dalla classe.

Per l'approvvigionamento e il controllo qualità, ciò significa che un'indicazione della filettatura è incompleta se fornisce solo il diametro e il TPI. La classe può influire sul superamento dei calibri da parte dei pezzi in arrivo e sul buon funzionamento dell'assemblaggio in campo.

Tabella: TPI vs passo, come verificare le filettature per pollice su un bullone ed esempi di dimensioni standard

Poiché le filettature unificate sono specificate da TPI, gli utenti devono spesso convertire o confermare i valori durante l'ispezione.

Per verificare la filettatura per pollice di un bullone, l'utente deve innanzitutto confermare il diametro nominale, quindi contare la distanza tra le filettature su un pollice noto o utilizzare un calibro per filettature abbinato alla serie di pollici. Un errore comune è quello di misurare una distanza da cresta a cresta e chiamarla “TPI”. Si tratta di passo, non di TPI.

Come misurare e identificare correttamente le dimensioni delle filettature delle viti

Per misurare e identificare con precisione le dimensioni delle filettature delle viti sono necessari passaggi chiari e metodi corretti. Le sezioni seguenti spiegano come verificare le dimensioni della filettatura, misurare le filettature esterne e interne ed evitare i comuni errori di ispezione.

Come identificare la dimensione della filettatura della vite utilizzando la designazione, il diametro e il TPI

Per identificare la dimensione della filettatura, si utilizzano tre controlli insieme: designazione, diametro e TPI. La designazione indica il formato standard previsto, ad esempio 1/4-20 UNC. Il diametro conferma la famiglia di dimensioni nominali. Il TPI conferma l'effettiva spaziatura della filettatura in filettature unificate.

Per le filettature esterne, questo metodo funziona bene quando il pezzo è pulito e non danneggiato. Per le filettature interne vale la stessa logica, ma la misurazione diretta del diametro è più difficile, quindi i calibri e i controlli di accoppiamento diventano più importanti.

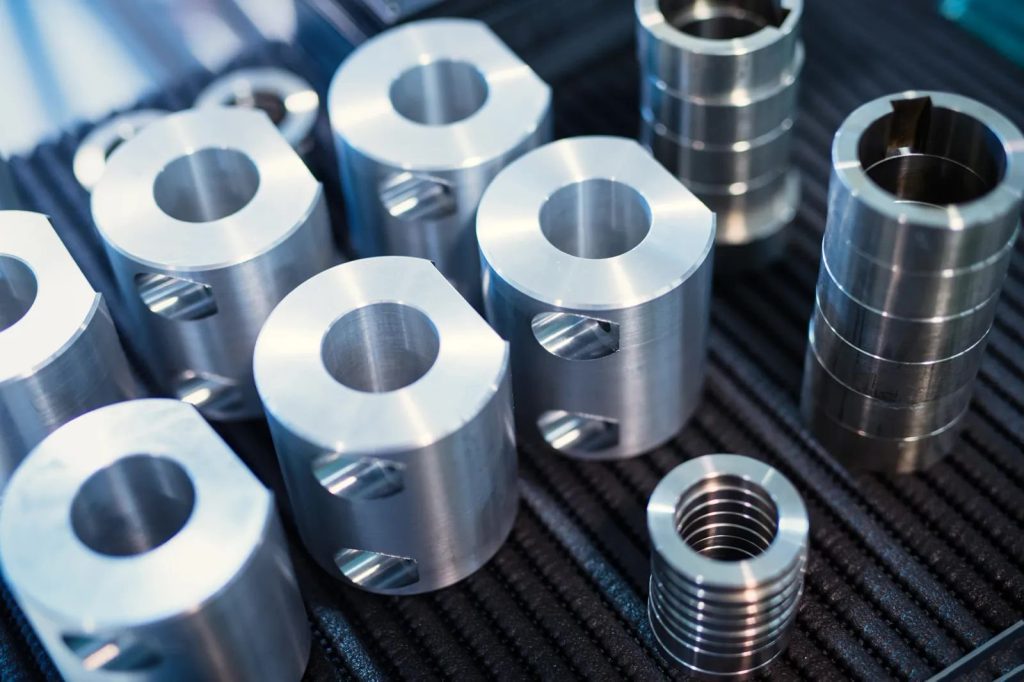

Come misurare il diametro delle filettature esterne e come misurare correttamente le filettature interne

Per misurare il diametro della filettatura esterna, misurare attraverso le creste della filettatura maschio utilizzando un calibro o un altro strumento di misura adatto. In questo modo si ottiene il diametro maggiore. La lettura deve poi essere confrontata con una misura nominale standard, poiché l'usura, la placcatura o lievi variazioni di produzione possono spostare il valore misurato.

Per quanto riguarda la corretta misurazione delle filettature interne, la misura diretta è meno semplice perché l'elemento si trova all'interno del pezzo. Il metodo pratico è di solito una combinazione di geometria del foro nota, calibri per filettature e un controllo rispetto alla designazione richiesta. La verifica della filettatura interna spesso fallisce quando l'ispettore si basa solo sul diametro approssimativo del foro. Il foro non è la dimensione della filettatura finita.

Come misurare con precisione il passo della filettatura ed evitare di confondere TPI e passo

Per misurare con precisione il passo della filettatura, il primo passo è sapere se la filettatura è unificata in pollici o metrica. Nelle filettature unificate, gli utenti spesso controllano i TPI, poi convertono in passo se necessario. Nei sistemi metrici, il passo viene indicato direttamente.

L'errore da evitare è semplice ma comune: confondere TPI con passo. Una filettatura da 20 TPI non ha “passo 20”. Ha un passo di 0,05 pollici. Se un disegno, un foglio di ispezione o un ordine utilizza questi termini in modo poco chiaro, è possibile che nella catena di fornitura entrino standard misti e dispositivi di fissaggio sbagliati.

Lista di controllo: errori comuni di misurazione del filo nelle ispezioni e come evitarli

Vantaggi e limiti delle comuni opzioni di filettatura

Ogni tipo di filettatura presenta punti di forza e limitazioni uniche che la rendono adatta a determinate applicazioni. La comprensione di questi vantaggi e limitazioni aiuta a scegliere la forma di filettatura più adatta al progetto.

Le filettature unificate delle viti sono comuni filettature di fissaggio, ma sono solo una parte del panorama delle forme di filettatura.

Le filettature ACME e trapezoidali sono tipicamente utilizzate per la trasmissione di potenza o il movimento lineare, le filettature NPT e altre filettature per tubi sono utilizzate per la tenuta e le filettature autofilettanti sono progettate per formare o tagliare il materiale di accoppiamento durante l'assemblaggio. La selezione dovrebbe iniziare separando le filettature di fissaggio da quelle di movimento e di tenuta, perché queste categorie non sono intercambiabili.

Nelle decisioni di fissaggio reali, i limiti della filettatura fine rispetto alla filettatura grossa devono essere esaminati in base al metodo di assemblaggio e alla geometria del pezzo. La filettatura UNC favorisce un assemblaggio più rapido e una maschiatura più semplice in molti contesti produttivi. Per questo motivo è una scelta pratica per gli elementi di fissaggio della produzione generale.

L'UNF può essere utile quando lo spessore della sezione è limitato o quando il progetto beneficia di una spaziatura più fine. Il limite è che la serie più fine può essere meno tollerante durante la produzione e la manipolazione in campo se il processo non è ben controllato. Il punto chiave non è che una sia migliore dell'altra. È che la serie di filetti deve essere adatta al giunto e al processo.

Differenze tra standard di filettatura metrici e standard di filettatura unificati che influiscono sulla selezione dei componenti per il mercato interno

Le principali differenze tra lo standard metrico e quello della filettatura unificata sono il modo in cui viene designata la dimensione e la spaziatura della filettatura. Unified utilizza diametri e TPI in pollici. Le filettature metriche utilizzano diametri metrici e indicazioni dirette del passo. Anche se entrambi i sistemi utilizzano un angolo di profilo della filettatura di 60°, non sono direttamente intercambiabili.

Per il cross-market sourcing, questo aspetto è importante perché un pezzo può apparire di dimensioni simili ma non riuscire comunque a essere assemblato o ispezionato. Se un disegno non riporta chiaramente lo standard, gli acquirenti potrebbero ricevere hardware dal sistema sbagliato.

Differenze tra filettature metriche ISO e filettature Whitworth e perché la mancata corrispondenza causa problemi di accoppiamento

Le filettature metriche Whitworth e ISO non sono intercambiabili anche se i diametri sembrano vicini. Le filettature Whitworth utilizzano un profilo a 55° con creste e radici arrotondate, mentre le filettature metriche ISO utilizzano un profilo a 60° con una diversa geometria di creste e radici. Questa differenza di profilo modifica l'accoppiamento, la misurazione e il rischio di danni durante l'assemblaggio forzato.

Dal punto di vista decisionale, la lezione è più ampia di una coppia di standard. Qualsiasi ambiente con standard misti comporta un rischio se le ipotesi di designazione, passo o TPI e profilo non vengono verificate insieme. Ecco perché le discrepanze causano problemi di accoppiamento: la forma della filettatura può iniziare a impegnarsi ma non seguire correttamente l'intera elica.

Quando nella progettazione meccanica vengono utilizzate filettature di rinforzo al posto delle filettature di fissaggio standard

Quando nella progettazione meccanica si utilizzano filettature di rinforzo, il motivo è solitamente la direzione del carico. Le filettature di fissaggio standard, come le forme unificate, sono generiche e simmetriche. Le filettature di rinforzo vengono utilizzate quando il carico agisce fortemente in una direzione assiale e il progetto beneficia di una forma ottimizzata per questo percorso di carico unidirezionale.

Non si tratta di una sostituzione generale delle filettature di fissaggio. Le forme a contrafforte aggiungono specializzazione, per cui vengono scelte quando il compito meccanico giustifica il controllo aggiuntivo della progettazione e della produzione.

Problemi comuni, errori di ispezione e rischi di disallineamento

I problemi legati alla filettatura, i fallimenti dell'ispezione e i rischi di mancata corrispondenza sono comuni nell'assemblaggio industriale: anche piccole sviste possono portare a errori costosi. Di seguito analizziamo i problemi principali, le loro cause e i rischi associati a una selezione e a un'ispezione non corrette delle filettature.

Problemi causati da passi di filettatura non corrispondenti, errori di designazione e standard misti

I problemi causati da una mancata corrispondenza del passo della filettatura si manifestano di solito con un ingranamento parziale, un'impuntatura, false partenze o filettature danneggiate durante l'assemblaggio. La sola corrispondenza del diametro non impedisce che ciò accada. Una filettatura da 1/4 di pollice con il TPI sbagliato può sembrare abbastanza vicina all'inizio, ma poi si guasta durante l'avanzamento.

Gli errori di designazione creano lo stesso problema a livello di documentazione. Se il disegno dice 1/4-20, ma l'ordine di acquisto non riporta la serie o la classe, il fornitore può colmare la lacuna con un'ipotesi sbagliata. Gli standard misti aggiungono un altro livello di rischio, soprattutto quando nello stesso impianto o nella stessa famiglia di prodotti sono presenti hardware unificato e metrico.

Cause comuni di fallimento dell'ispezione del calibro della filettatura nella produzione e nei controlli di qualità in entrata

I fallimenti delle ispezioni sono spesso dovuti a forme errate, classi sbagliate, inizi danneggiati o accumuli di finitura dopo la placcatura o il rivestimento. I trattamenti superficiali possono modificare le dimensioni effettive della filettatura, portare i pezzi fuori classe e aumentare la coppia di montaggio. Gli acquirenti e gli ispettori dovrebbero verificare le condizioni della filettatura e della finitura insieme, non come controlli separati.

I controlli di qualità in entrata falliscono anche quando gli ispettori utilizzano la famiglia di calibri sbagliata o ignorano la forma della mano, della classe o della filettatura. Ad esempio, la confusione tra UN e UNR può portare a controversie perché i pezzi sembrano simili ma il requisito della forma di base è diverso.

Fattori che influenzano la resistenza della filettatura negli elementi di fissaggio, tra cui la forma della radice, l'innesto e la classe di montaggio.

La resistenza della filettatura dipende dal diametro, dal passo, dalla lunghezza dell'innesto e dalla resistenza del materiale di partenza. In presenza di materiali deboli o di un impegno ridotto, la filettatura interna può spanarsi prima che il bullone raggiunga la capacità di trazione. La revisione del progetto deve verificare se la modalità di guasto probabile è la rottura del bullone o la spanatura del filetto interno.

L'innesto è importante perché il trasferimento del carico avviene attraverso i fianchi della filettatura di accoppiamento. Se l'accoppiamento è troppo corto o il materiale interno è debole, il giunto può spanarsi prima che l'elemento di fissaggio raggiunga il precarico previsto. Anche la classe di accoppiamento è importante perché influenza la ripartizione del carico e la coerenza dell'accoppiamento.

Quali rischi di guasto aumentano quando UN, UNR e UNJ sono confusi in giunti critici per la sicurezza?

Quando UN, UNR e UNJ vengono confusi in giunti critici per la sicurezza, il rischio principale è che la geometria effettiva delle radici non corrisponda all'intento progettuale. Nel servizio sensibile alla fatica, ciò può aumentare la concentrazione delle sollecitazioni e ridurre il margine. Il caso aerospaziale fornito mostra il motivo per cui UNJ viene specificato nelle applicazioni ad alta sollecitazione: la forma della filettatura viene scelta per migliorare le prestazioni a fatica.

La confusione crea anche rischi per la catena di fornitura. Un dispositivo di fissaggio può superare un controllo visivo casuale ma non soddisfare lo standard richiesto. Nei giunti critici per la sicurezza, questo non è un problema di documentazione. Cambia la base su cui il giunto è stato progettato e convalidato.

Fattori di costo, tolleranza e tempi di consegna per le filettature a vite

Il costo, la tolleranza e i tempi di consegna delle filettature sono strettamente legati ai requisiti di progettazione e produzione. Di seguito analizziamo come le classi di tolleranza, le forme di filettatura e i fattori di settore influiscono sui costi di produzione e sui tempi di consegna.

Come la classe di tolleranza e la forma della filettatura influenzano l'onere di ispezione e il costo di produzione

La classe di tolleranza e la forma della filettatura influenzano i costi perché incidono sulla configurazione, sul controllo degli utensili e sul lavoro di ispezione. Un filetto comune con una classe ampiamente diffusa è più facile da reperire, misurare e verificare. Una classe più stretta o una forma speciale aumentano l'onere dell'ispezione perché l'accettazione non può basarsi sui valori predefiniti della produzione.

Questo non significa che filettature più strette o speciali siano sbagliate. Significa che dovrebbero essere specificate solo quando la loro funzione è abbastanza chiara da giustificare un controllo aggiuntivo.

Perché le classi di filettatura più strette possono migliorare le prestazioni ma rallentare la produzione e l'approvvigionamento

Le classi di filettatura più strette possono migliorare la coerenza dell'accoppiamento e ridurre l'allentamento del giunto. Ciò può favorire le prestazioni nei casi in cui l'allineamento o la ripetibilità dell'assemblaggio sono importanti. D'altro canto, le classi più strette possono rallentare la produzione e l'approvvigionamento, perché lasciano meno spazio alle variazioni, aumentano la possibilità di scarto del calibro e possono restringere la rosa dei fornitori qualificati.

Per gli acquirenti, questo è un punto di vista pratico. Se l'applicazione non ha bisogno di un accoppiamento più stretto, il controllo supplementare può aggiungere costi e tempo senza migliorare le prestazioni sul campo.

Fattori di lead time a livello di settore: forme di filettatura speciali, calibri, utensili e requisiti di convalida

A livello industriale, i tempi di consegna tendono ad aumentare quando la filettatura richiede utensili speciali, calibri speciali o convalide supplementari. Le forme standard UNC e UNF beneficiano di un'ampia disponibilità di utensili. Forme speciali come UNJ, partenze non standard o requisiti manuali insoliti possono richiedere un'impostazione e una verifica supplementari.

Anche i requisiti di convalida sono importanti. Se una forma di filettatura è legata a un servizio sensibile alla fatica o alla sicurezza, i controlli di documentazione e ispezione spesso aumentano. Questo rallenta il rilascio e l'approvazione in entrata, anche quando la lavorazione in sé è semplice.

Tabella: compromessi tra costi e produzione per le selezioni UNC, UNF, 8-UN, UNR e UNJ

Dove vengono utilizzate le filettature delle viti e quali sono le modifiche dell'applicazione

Le prestazioni e la scelta delle filettature variano notevolmente a seconda dell'applicazione. I diversi settori e le diverse condizioni di lavoro richiedono tipi di filettatura specifici per soddisfare le esigenze di resistenza, affidabilità e assemblaggio.

Elementi di fissaggio per la produzione in generale: quando UNC favorisce un assemblaggio più rapido e una maschiatura più facile

Nella produzione generale, l'UNC viene spesso scelto per facilitare la maschiatura e velocizzare l'assemblaggio. Il materiale della custodia del dispositivo di fissaggio fornito indica direttamente questo utilizzo. Per gli ambienti di produzione, ciò significa un minore attrito di impostazione e meno problemi evitabili quando molti pezzi devono essere assemblati rapidamente.

Aerospaziale e difesa: perché le filettature UNJ sono scelte per i dispositivi di fissaggio sensibili alla fatica

L'esempio di adozione del settore aerospaziale fornito mostra perché le filettature UNJ sono utilizzate nei dispositivi di fissaggio sensibili alla fatica. La geometria controllata della radice migliora l'affidabilità nei servizi ad alta sollecitazione. In questo tipo di applicazione, la forma della filettatura fa parte del progetto strutturale, non solo del dettaglio di fissaggio.

Edilizia pesante e infrastrutture: dove le filettature esterne UNR migliorano la durata

Il caso dell'edilizia pesante evidenzia l'uso delle filettature esterne UNR nelle giunzioni per strutture in acciaio e cemento. La radice esterna arrotondata favorisce la coerenza e la resistenza nelle giunzioni bullonate più impegnative. In pratica, questo significa che la specifica viene scelta per ridurre il rischio in servizi portanti dove la durata è più importante del semplice scambio di merci.

Tabella dei casi: risultati della selezione dei dispositivi di fissaggio nel settore aerospaziale, dell'edilizia pesante e della produzione

Come valutare e scegliere la giusta filettatura della vite

La scelta della filettatura corretta richiede una valutazione strutturata dei principali fattori di progettazione e applicazione. Di seguito è riportato un quadro chiaro per aiutarvi a scegliere la filettatura giusta per il vostro progetto.

Matrice decisionale: carico, ambiente, classe di adattamento e metodo di montaggio

Un processo di selezione pratico dovrebbe verificare insieme il carico, l'ambiente, la classe di montaggio e il metodo di assemblaggio.

Cosa devono controllare acquirenti e ingegneri prima di approvare una specifica di filettatura

Prima dell'approvazione, l'indicazione della filettatura deve includere lo standard, il diametro, il TPI o il passo, la serie, la classe, la mano e il requisito interno o esterno. L'acquirente deve anche verificare se l'applicazione richiede una forma standard come UNC o UNF, o una forma più specifica come UNR o UNJ.

Inoltre, è utile confermare che la filettatura scelta può essere realizzata e ispezionata con la normale capacità di processo per il materiale e la geometria selezionati. In caso contrario, il disegno potrebbe essere tecnicamente corretto ma commercialmente inefficiente.

Come faccio a sapere se ho bisogno di una filettatura grossa o fine?

Utilizzare filettature grosse quando la velocità di assemblaggio, la facilità di maschiatura e il fissaggio per usi generici sono le priorità principali. Usare filettature fini quando l'applicazione trae vantaggio da una spaziatura più fine, come nel caso dell'uso di sezioni sottili identificato nelle fonti fornite. La scelta migliore dipende dalla geometria, dalle condizioni di servizio e dal controllo del processo di assemblaggio.

Come posso verificare uno standard di filettatura prima di un ordine o di un'ispezione?

Iniziare con la designazione completa sul disegno o sulla specifica, quindi confermare diametro, TPI o passo, serie di filettature, classe e mano. Per le filettature unificate, verificare che il pezzo corrisponda al formato della designazione in pollici e utilizzare la famiglia di calibri corretta. La somiglianza visiva non è sufficiente, soprattutto quando le forme Unified, metriche, UNR o UNJ possono essere mescolate.

Le filettature delle viti devono essere scelte come parte della progettazione del giunto, non come un dettaglio da acquistare in ritardo. La scelta giusta dipende dalla possibilità di produrre la filettatura con gli utensili disponibili, di ispezionarla con i giusti calibri e di assemblarla senza rischi evitabili. Forme standard come UNC e UNF coprono la maggior parte dei lavori di fissaggio generali, mentre UNR e UNJ sono meglio trattati come specifiche mirate legate a problemi di durata o fatica. Se il team di progettazione controlla insieme geometria, standard, classe e applicazione, è più probabile che la filettatura sostenga sia le prestazioni che la stabilità della catena di fornitura.
