Dilatation thermique dans la CNC : impact sur l'usinage de précision et le contrôle de la tolérance

La dilatation thermique dans la CNC est un facteur critique dans l'usinage de précision, car même des changements de température mineurs peuvent entraîner une dilatation ou une contraction des composants de la machine et des pièces à usiner, en particulier dans des processus tels que les suivants fraisage CNC et tournage CNC. La compréhension de ce phénomène aide les fabricants à gérer la dilatation thermique, à réduire les erreurs et à maintenir des tolérances serrées, en s'attaquant directement au risque de déformation thermique dans les opérations de commande numérique.

Ce que signifie la dilatation thermique dans la CNC et pourquoi elle est importante

La dilatation thermique en CNC signifie que les pièces de la machine, les outils de coupe, les montages et la pièce à usiner changent de taille en fonction des variations de température. Dans l'usinage, même un petit changement de taille peut avoir de l'importance car la machine essaie de placer l'arête de coupe dans une position très précise. Si la chaleur s'accumule dans la broche, l'outil ou la pièce, la coupe peut être correcte à ce moment-là, mais erronée une fois que la pièce est revenue à la température ambiante.

C'est pourquoi le comportement thermique est important à la fois pour les études techniques et pour les achats. Une impression peut être réalisable en théorie, mais la vraie question est de savoir si elle est réalisable sur l'ensemble d'un cycle de production, sur différentes équipes et à des températures d'atelier variables. Le point essentiel est que la dilatation thermique n'est pas un problème unique. Il s'agit d'un problème de système impliquant la machine, l'outil, le dispositif de fixation, le liquide de refroidissement et la pièce.

Comment la déformation thermique affecte-t-elle la précision de l'usinage en tournage, en fraisage et en cycles longs ?

L'incidence de la déformation thermique sur la précision de l'usinage dépend de l'endroit où la chaleur pénètre dans le processus et de la durée pendant laquelle elle y reste. En tournage, la broche, le mandrin, la tourelle et les longues pièces tournantes peuvent grossir à mesure qu'ils s'échauffent. Cela modifie les diamètres, les longueurs et la position de l'outil. En fraisage, la cartouche de la broche, le porte-outil, la fraise et la pièce peuvent tous se dilater à des rythmes différents, ce qui déplace la position du centre de l'outil et peut modifier la taille de la poche, la planéité et la position réelle.

Les longs cycles d'usinage augmentent les risques car la machine ne reste pas à une température stable. Elle se réchauffe pendant l'ébauche, peut se stabiliser pendant les coupes répétées, puis dériver à nouveau si la vitesse de la broche, l'engagement de l'outil ou les conditions du liquide de refroidissement changent. Ces problèmes de stabilité thermique dans les longs cycles d'usinage sont souvent plus graves qu'une simple dilatation statique, car l'erreur ne cesse de se déplacer pendant le travail.

Une plainte fréquente dans les ateliers est que les réglages semblent corrects le matin, puis dérivent après plusieurs pièces. Cela reflète la manière dont la déformation thermique affecte la précision de l'usinage dans un processus réel : la première pièce peut ne pas correspondre à la dixième si l'état thermique change encore.

Causes de la dilatation thermique dans l'usinage CNC : chaleur de la broche, frottement de la coupe, moteurs et variations ambiantes.

Les principales causes de dilatation thermique dans l'usinage CNC sont les sources de chaleur internes et les changements de température externes. Les sources internes comprennent les roulements de broche, les moteurs d'entraînement, les vis à billes, les glissières et la friction de coupe à l'interface outil-pièce. Une vitesse de broche plus élevée augmente la chaleur de friction, ce qui peut accélérer la croissance de la machine et l'échauffement de l'outil. Selon une source, la chaleur de la broche peut provoquer un gauchissement allant jusqu'à 0,004 pouce ou moins, bien que ce chiffre doive être considéré comme une indication d'une source unique plutôt que comme une règle universelle.

Le frottement de coupe est important car une grande partie de la chaleur est générée à l'endroit même où le métal est cisaillé. Cette chaleur peut être transmise au copeau, à l'outil et à la pièce à usiner dans des proportions différentes en fonction du matériau et des conditions de coupe. Les moteurs et les unités hydrauliques réchauffent également les structures voisines.

Les changements externes ont également leur importance. L'impact de la température ambiante sur la précision de la CNC peut se manifester lors des changements d'équipe, de l'ouverture des portes, de l'ensoleillement d'un côté de la machine ou des variations climatiques saisonnières. Une machine qui est précise dans une salle de métrologie stable peut ne pas se comporter de la même manière dans un atelier ouvert.

Comment les fluctuations de température affectent-elles la tolérance des pièces et la répétabilité des réglages ?

La manière dont les fluctuations de température affectent la tolérance des pièces est simple en théorie, mais difficile en pratique. Si la pièce est mesurée à chaud, elle peut sembler plus grande ou plus petite qu'elle ne le sera après refroidissement, en fonction de la géométrie et du matériau. Cela peut entraîner de fausses modifications du décalage. Il en résulte souvent un cycle de surcorrection : l'opérateur règle la machine pour corriger une condition thermique temporaire, puis la pièce repart dans l'autre sens une fois que les températures se sont stabilisées.

La répétabilité des réglages est affectée de la même manière. Si le dispositif de serrage, la structure de la machine et les surfaces de référence sont à des températures différentes d'un réglage à l'autre, le point de départ change. En résumé, la répétabilité ne dépend pas seulement de l'emplacement et de la force de serrage. Elle dépend également de l'état thermique.

Pour les acheteurs et les planificateurs, cela signifie que les travaux étroits nécessitent souvent une température définie pour la préparation, l'usinage et l'inspection. Cela explique également pourquoi les pièces peuvent changer de taille après l'usinage. La coupe peut avoir été effectuée sur une pièce chaude, mais l'acceptation se produit généralement après que la pièce a atteint une température plus stable.

Tableau : Coefficient de dilatation thermique des matériaux dans l'usinage de précision pour l'aluminium, l'acier inoxydable, le titane, l'Inconel, le laiton et les aciers alliés

Le coefficient de dilatation thermique du matériau dans l'usinage de précision est l'une des premières vérifications dans l'étude de faisabilité. Les valeurs rapportées peuvent varier en fonction de l'alliage exact et de la source, de sorte que les valeurs ci-dessous doivent être considérées comme des points de référence typiques issus de la recherche fournie.

L'incertitude de ces chiffres est importante. Par exemple, les valeurs de l'acier inoxydable varient en fonction de la qualité, et les valeurs de l'aluminium varient en fonction de l'alliage. La révision de la conception doit donc utiliser l'alliage spécifique si le risque de tolérance est élevé.

Quand le contrôle thermique est possible dans la production CNC

Le contrôle thermique est possible lorsque le processus est suffisamment reproductible pour que l'apport et l'évacuation de chaleur puissent être prévus ou gérés. Il est plus facile dans une production stable que dans des environnements mixtes où les charges des broches, les temps de cycle et les matériaux changent tout au long de la journée.

Prévision de la dilatation thermique avant l'usinage de précision : taille, matériau, cycle de travail et empilement des tolérances

La prévision de la dilatation thermique avant l'usinage de précision commence par quatre vérifications : la taille de la pièce, le matériau, le cycle de travail et l'empilement des tolérances. Une pièce plus grande a une croissance absolue plus importante pour un même changement de température. Un matériau à fort coefficient de dilatation thermique tel que l'aluminium change de taille plus rapidement que le titane ou de nombreux aciers. Un cycle de travail long donne plus de temps à la machine et à la pièce pour chauffer. Les empilements de tolérances serrés laissent moins de place à la dérive.

Cet examen ne porte pas uniquement sur la dimension finale. Il faut se demander où la chaleur sera générée, si la pièce peut refroidir uniformément et si la mesure se fera à une température constante. Si la chaîne de tolérance dépend de plusieurs caractéristiques usinées au cours de différentes opérations, la dérive thermique peut s'accumuler d'une installation à l'autre.

L'importance de l'équilibre thermique dans l'usinage de précision pour l'approbation et la finition des premières passes

Dans l'usinage de précision, l'équilibre thermique intervient généralement à deux moments : lors de l'approbation de la première pièce et lors de la finition. Si la première pièce est approuvée avant que la machine n'atteigne un état thermique stable, les pièces suivantes risquent de dériver. Dans certains cas, l'inverse se produit également : la machine est réglée à chaud, puis une interruption ou une période d'inactivité modifie l'état avant l'opération suivante.

Les passes de finition sont particulièrement sensibles parce qu'elles enlèvent peu de matière et dépendent de la machine et de la pièce, qui doivent être réglées sur le plan dimensionnel. C'est pourquoi certaines stratégies de précision utilisent d'abord l'ébauche, puis le refroidissement ou la détente, et enfin l'usinage de finition. Cette séquence a été mise en évidence dans les cas de l'aluminium et du titane.

Limites de l'usinage des matériaux à forte dilatation thermique tels que l'aluminium dans les travaux à tolérances serrées

Les limites de l'usinage des matériaux à forte dilatation thermique sont évidentes dans le cas de l'aluminium. L'aluminium est intéressant parce qu'il s'usine rapidement, mais il se dilate rapidement par rapport aux aciers et au titane. Au cours d'un travail multi-opérations, la pièce peut changer de forme ou de taille entre l'ébauche, la semi-finition, l'inspection et la coupe de finition.

Cela ne signifie pas que l'aluminium à tolérance serrée est impossible. Cela signifie que la planification du processus fait partie de la fabricabilité. Il est souvent plus réaliste de commencer par l'ébauche, de laisser refroidir la pièce, de la détendre si nécessaire, puis de la finir à une température stable que d'essayer d'atteindre la taille finale en un seul cycle de chauffe. Pour les acheteurs, la contrainte pratique est que les matériaux à fort coefficient de dilatation nécessitent souvent une plus grande attention à l'état thermique, ce qui peut affecter le temps de préparation, le temps d'inspection et la confiance dans le calendrier.

Est-il possible de respecter des tolérances serrées sans compensation thermique active ?

Oui, parfois. Des tolérances serrées peuvent être maintenues sans compensation thermique active lorsque la machine est thermiquement stable, que le cycle est court, que le matériau n'est pas très sensible et que les conditions ambiantes sont contrôlées. Si ces conditions ne sont pas stables, le contrôle passif seul peut ne pas suffire.

Comment la dilatation thermique se développe-t-elle dans le système machine-pièce-outil ?

Dans la dilatation thermique en usinage, la chaleur pendant l'usinage a un impact direct sur la précision et la stabilité. Les systèmes CNC avancés prévoient et corrigent la croissance thermique pour améliorer la précision de l'usinage.

Comment la chaleur de la broche entraîne une dérive dimensionnelle des roulements, des paliers et du point central de l'outil.

La façon dont la chaleur de la broche entraîne une dérive dimensionnelle commence par le frottement des roulements et les pertes du moteur. Lorsque ces pièces s'échauffent, l'arbre de la broche et son logement se dilatent. Cela peut déplacer le point central de l'outil, ce qui signifie que la pointe de l'outil ne se trouve plus à l'endroit supposé par la commande. Le changement peut être axial, radial ou les deux.

Ceci est important car la broche n'est pas seulement une source de chaleur. Elle est la référence pour la position de coupe. Si le nez de la broche se déplace pendant qu'elle chauffe, la machine peut produire une taille constante mais erronée jusqu'à ce qu'une compensation ou une stabilisation se produise.

Expansion différentielle entre l'outil et la pièce pendant l'ébauche et la finition

La dilatation différentielle entre l'outil et la pièce est fréquente car l'outil et la pièce ont généralement des masses, des matériaux et des parcours thermiques différents. Pendant l'ébauche, la zone de coupe est chaude, la pièce peut gonfler près de la coupe et l'outil peut s'allonger. Lors de la finition, l'apport de chaleur est plus faible, mais même de petites disparités sont importantes car la profondeur de coupe est faible.

C'est l'une des raisons pour lesquelles une pièce peut être mesurée d'une certaine manière dans la machine et d'une autre manière après refroidissement. Si la pièce est chaude et que l'outil a également grandi, la condition de coupe effective peut différer de la géométrie finale à température ambiante.

Gradients thermiques et dilatation inégale des pièces usinées en raison de la chaleur localisée et d'une mauvaise conductivité

Les gradients thermiques et la dilatation inégale des pièces usinées se produisent lorsqu'une zone devient chaude et qu'une autre reste plus froide. Ce phénomène est fréquent dans les poches, les parois minces, les coupes interrompues et les matériaux à faible conductivité. Le titane en est un bon exemple. Son coefficient de dilatation est faible par rapport à celui de l'aluminium, mais sa mauvaise conductivité thermique signifie que la chaleur peut rester près de la coupe, créant des points chauds et des distorsions locales.

L'impact de la génération de chaleur pendant l'usinage sur la stabilité de la pièce n'est donc pas seulement une question de CET. Une pièce dont la dilatation moyenne est faible peut encore se déformer si la température est inégale d'un bout à l'autre de la section. C'est pourquoi les éléments minces, les anneaux et les longs arbres méritent une attention particulière.

Diagramme : Trajet du flux de chaleur entre la broche, l'outil, le liquide de refroidissement, le dispositif de fixation et la pièce à usiner.

Une façon simple de voir le système est de le considérer comme un chemin de circulation de la chaleur :

Le point essentiel est que la chaleur ne reste pas à l'endroit où elle est générée. Elle se déplace, et le chemin qu'elle emprunte influe sur l'erreur finale.

Méthodes de compensation thermique dans les machines à commande numérique

Les méthodes de compensation thermique dans les machines à commande numérique combinent la détection, le refroidissement, la conception de la machine et la planification du processus. Aucune méthode ne résout à elle seule tous les problèmes thermiques.

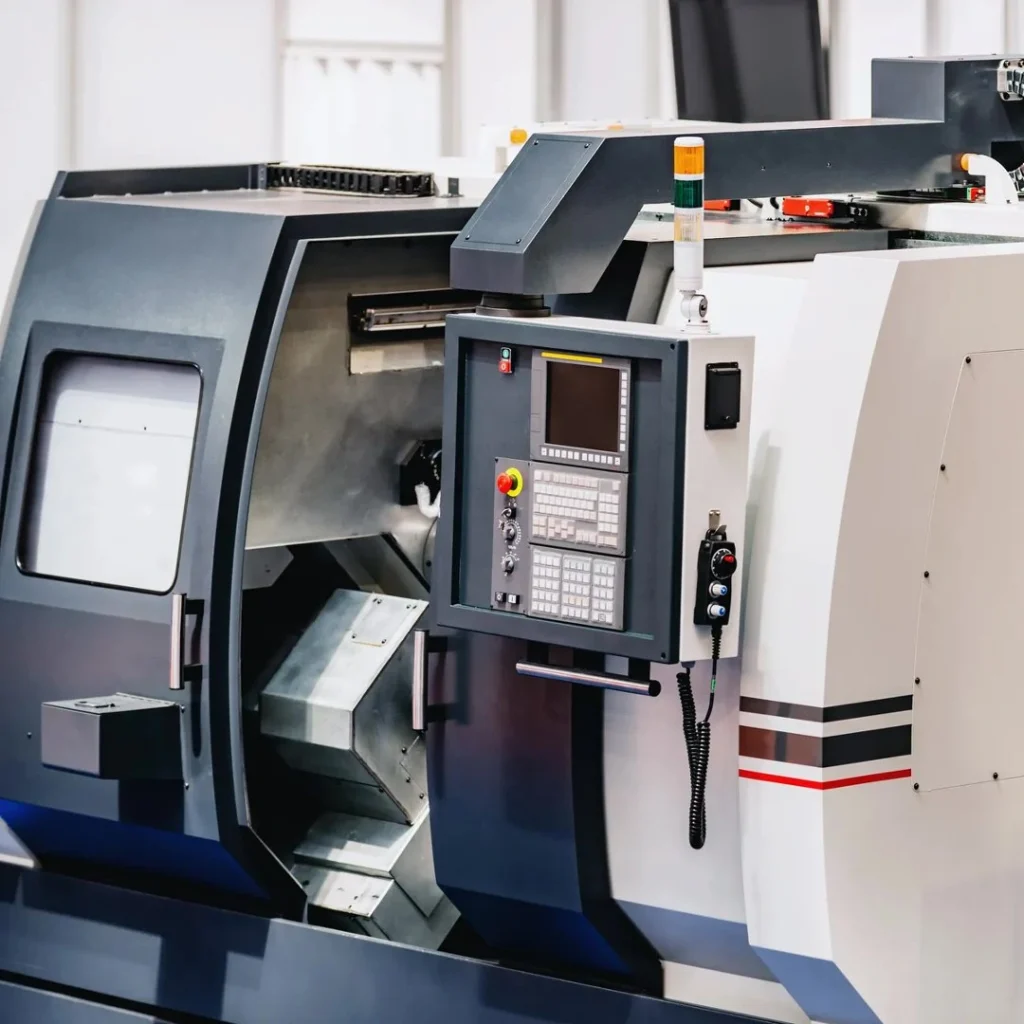

Surveillance de la température en temps réel pour la précision de la CNC à l'aide de capteurs, de décalages et d'un retour d'information sur les commandes

La surveillance de la température en temps réel pour la précision de la CNC utilise des capteurs pour détecter les changements de température dans la broche, la structure ou parfois l'environnement. La commande peut alors appliquer des décalages en fonction des conditions mesurées. Certains systèmes utilisent également des modèles historiques et l'apprentissage automatique pour prédire la croissance avant que l'erreur ne devienne importante.

Cette approche fonctionne mieux lorsque le comportement thermique est reproductible. Si la machine est soumise à des charges et à des cycles similaires tous les jours, le logiciel peut bien suivre la dérive. Si les tâches varient beaucoup, la compensation peut être moins fiable car le modèle a moins de modèles stables à suivre.

Contrôle de la température du liquide de refroidissement pour des tolérances serrées avec des refroidisseurs et des UTC à recirculation

Le contrôle de la température du liquide de refroidissement pour les tolérances serrées est l'un des moyens les plus directs de limiter les variations thermiques. La recherche fournie indique que les systèmes de refroidissement actifs tels que les refroidisseurs et les unités de contrôle de la température de recirculation peuvent maintenir une stabilité aussi proche que ±0,1°C dans l'outillage et les guides.

Cela ne signifie pas que le liquide de refroidissement garantit à lui seul la précision des pièces. La question pratique est de savoir si la température du liquide de refroidissement est stable par rapport à la structure de la machine, à la pièce à usiner et aux conditions ambiantes. Si le liquide de refroidissement est froid mais que la machine et la pièce se réchauffent de manière inégale, des gradients peuvent subsister. Le meilleur liquide de refroidissement pour le contrôle de la température est donc moins une question de type de liquide de refroidissement en termes généraux qu'une question de débit stable et contrôlé dans l'ensemble du processus.

Gestion de la croissance thermique dans les composants de machines à commande numérique par le biais de matériaux à faible dilatation, de la géométrie et de l'isolation

La gestion de la croissance thermique des composants des machines à commande numérique commence souvent par la conception de la machine. La recherche présentée met l'accent sur les matériaux à faible dilatation tels que la fonte ou les composites polymères, une géométrie équilibrée qui répartit plus uniformément les contraintes thermiques, et l'isolation des sources de chaleur telles que les broches.

Pour un acheteur, cela est important lorsqu'il s'agit de comparer des concepts de machines pour des travaux difficiles. Une machine conçue pour maintenir la chaleur à l'écart des axes critiques sera généralement plus facile à stabiliser qu'une machine qui se contente d'une correction logicielle a posteriori.

Tableau : Méthodes de compensation thermique dans les machines à commande numérique par complexité, vitesse de réponse et cas d'utilisation typique

Avantages et limites des stratégies de contrôle thermique

Les stratégies de contrôle thermique pour la dilatation thermique dans les machines à commande numérique visent à minimiser les effets thermiques, à améliorer la précision de l'usinage et à traiter les impacts thermiques qui affectent les performances des machines à commande numérique.

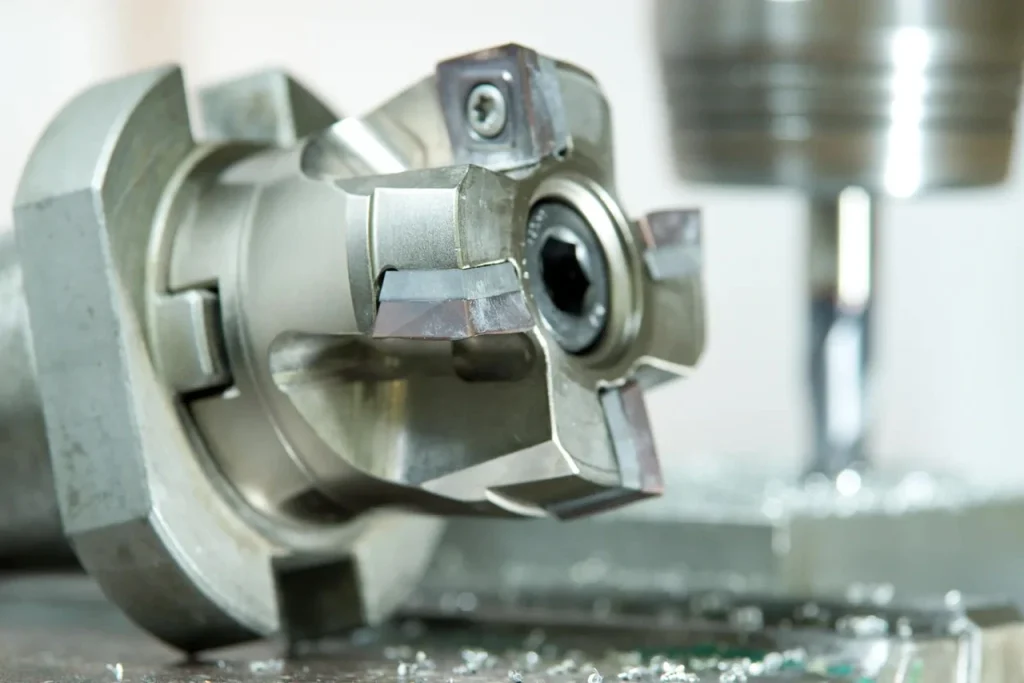

Moyens de réduire l'erreur thermique dans le fraisage CNC par rapport au contrôle thermique dans le tournage CNC

Les moyens de réduire l'erreur thermique dans le fraisage CNC se concentrent souvent sur la croissance de la broche, le changement de longueur de l'outil et l'échauffement local de la pièce à usiner lors de l'usinage de poches ou de face. Le fraisage connaît également une plus grande variation de l'apport de chaleur au fur et à mesure que l'engagement change au cours du parcours de l'outil. La cohérence de la trajectoire de l'outil, l'alimentation en liquide de refroidissement et la synchronisation de la passe de finition sont donc importantes.

Le contrôle thermique dans le tournage CNC est souvent plus axé sur la température de la broche et du mandrin, la croissance de l'arbre et les facteurs affectant la stabilité dimensionnelle pendant le tournage CNC, en particulier pour les pièces longues et élancées et les anneaux minces. Étant donné que la pièce tourne, le maintien de la pièce et le flux de chaleur à travers le mandrin peuvent être des facteurs importants.

Avantages de la compensation logicielle par rapport au refroidissement matériel pour différents profils de production

La compensation logicielle est utile lorsque le modèle de dérive est reproductible et mesurable. Elle peut réagir rapidement et ne nécessite pas de modifications majeures du matériel. Elle s'adapte bien aux profils de production stables, en particulier lorsque des capteurs sont déjà présents.

Le refroidissement du matériel est plus efficace lorsque le processus lui-même crée d'importantes charges thermiques ou lorsque la machine fonctionne suffisamment longtemps pour que la stabilité passive ne soit pas réaliste. Il permet de réduire le problème thermique à la source plutôt que de le corriger après coup. D'un autre côté, les systèmes actifs ajoutent de la complexité, de la maintenance et des coûts.

Contraintes liées aux décalages en cours de fabrication lorsque les gradients thermiques sont instables ou que le comportement du matériau varie en fonction de l'alliage

Les décalages en cours de fabrication ont des limites. Si les gradients thermiques sont instables, l'erreur mesurée en un point peut ne pas représenter l'ensemble de la pièce. Si le comportement du matériau varie en fonction de l'alliage, de la trempe ou de l'épaisseur de la section, la même correction peut ne pas être valable d'un lot à l'autre.

C'est là que la surcorrection devient un risque réel. La machine peut poursuivre une cible mouvante si les conditions thermiques ne sont pas stabilisées. En résumé, les décalages sont les plus forts lorsque le schéma thermique est répétable et non aléatoire.

Qu'est-ce qui fonctionne le mieux pour les tolérances serrées - le refroidissement, le logiciel de compensation ou la planification des processus ?

Cela dépend de la cause de l'erreur. Le refroidissement est utile lorsque la machine ou le circuit de refroidissement est la principale source de chaleur, le logiciel est utile lorsque la dérive est répétable et mesurable, et la planification du processus est utile lorsque la pièce elle-même a besoin de temps pour se refroidir ou se détendre. Le travail serré fait souvent appel à un mélange des trois méthodes plutôt qu'à une seule d'entre elles.

Scénarios de défaillance courants et dépannage

Les problèmes de dilatation thermique dans les CNC proviennent souvent d'une instabilité causée par la chaleur, et la reconnaissance de ces signes permet de prendre en compte les risques thermiques et d'éviter les rebuts.

Défis en matière de stabilité thermique lors de longs cycles d'usinage et d'opérations sans surveillance

Les problèmes de stabilité thermique dans les longs cycles d'usinage sont fréquents car l'état de la machine change au fil du temps. Lors d'un fonctionnement sans surveillance, il se peut qu'il n'y ait pas d'opérateur pour détecter les dérives précoces, ajuster les décalages ou arrêter un cycle lorsque l'environnement change.

Les séries où l'ébauche et la finition sont mélangées sont particulièrement vulnérables. Une ébauche lourde peut chauffer la machine et la pièce, puis une passe de finition arrive avant que le système n'atteigne un état stable. Il s'agit là d'une voie courante vers le rebut de la première passe.

L'impact de la production de chaleur pendant l'usinage sur la stabilité de la pièce, l'état de surface et les dimensions après refroidissement

L'impact de la production de chaleur pendant l'usinage sur la stabilité de la pièce se manifeste de plusieurs manières. La pièce peut se déformer pendant le serrage, s'étaler ou se déchirer à la surface, puis changer à nouveau de dimension après le refroidissement. L'état de surface peut également se dégrader si l'arête de l'outil est soumise à une chaleur excessive ou si le matériau se ramollit localement.

Pourquoi les pièces changent-elles de taille après l'usinage ? Parce que l'état final contrôlé est souvent plus froid et plus uniforme que l'état de coupe. Si le processus ne tient pas compte de cette différence, le résultat mesuré changera.

Impact de la température ambiante sur la précision de la CNC lors des changements d'équipe, de l'échauffement et des variations saisonnières

L'impact de la température ambiante sur la précision de la CNC est souvent sous-estimé parce qu'elle change lentement. Les machines peuvent être stables après le réchauffement, puis dériver lorsque l'équipe de nuit commence, que les portes des baies s'ouvrent ou que les conditions hivernales et estivales diffèrent. Même en l'absence de variations climatiques majeures, les courants d'air locaux ou la chaleur rayonnante peuvent avoir une incidence.

La façon de mesurer les pièces à une température constante est donc une étape de contrôle fondamentale. L'inspection doit avoir lieu une fois que la pièce a atteint un état stable défini, et cet état doit correspondre le plus possible au plan du processus.

Liste de contrôle : Signes de risque de déformation thermique dans l'usinage CNC moderne avant que les pièces ne sortent de la tolérance

Facteurs de coût, de tolérance et de délai au niveau de l'industrie

En ce qui concerne la dilatation thermique dans la CNC, la réduction de la température renforce la stabilité pendant l'usinage, en tenant compte des changements de température pour améliorer les performances de la CNC et éviter les risques de croissance de la matière.

Quelles sont les bandes de tolérance qui font du contrôle thermique une priorité dans l'usinage de précision ?

La recherche fournie ne définit pas un seuil de tolérance universel à partir duquel le contrôle thermique devient obligatoire. Néanmoins, le contrôle thermique devient une priorité lorsque la marge de tolérance est faible par rapport à la croissance attendue du matériau, de la taille et de la variation de température. Cela est particulièrement vrai pour les grandes pièces en aluminium, les longs arbres et tout processus comportant des cycles longs ou chauds.

Une décision pratique consiste à comparer le mouvement thermique attendu avec l'empilement des tolérances totales. Si le mouvement thermique représente une part significative de la variation autorisée, le processus doit faire l'objet d'un plan de contrôle.

Compromis au niveau de l'industrie entre la stratégie de cycle plus lent, le refroidissement actif et la compensation logicielle

Une stratégie de cycle plus lent peut réduire la production de chaleur et permettre une coupe plus stable, mais le débit diminue. Le refroidissement actif peut améliorer la stabilité, mais il augmente la complexité de l'équipement et du système. La compensation logicielle peut être efficace, mais uniquement lorsque le comportement thermique est suffisamment prévisible pour que le modèle reste valide.

Il s'agit de compromis au niveau de l'industrie et non de règles fixes. Une production de courte durée peut préférer la planification du processus et des périodes de refroidissement plus longues. Une ligne de production répétitive peut justifier un refroidissement actif et une compensation en temps réel parce que le même modèle de dérive apparaît chaque jour.

Comment le risque thermique affecte-t-il le temps de préparation, la fréquence des inspections, l'exposition aux rebuts et la confiance dans le calendrier ?

Le risque thermique augmente généralement le temps de préparation car la machine peut avoir besoin d'être réchauffée, la pièce peut avoir besoin d'être refroidie entre les opérations et l'inspection peut avoir besoin d'attendre une température stable. La fréquence des inspections peut également augmenter si le processus a des antécédents de dérive thermique.

Le risque de rebut augmente lorsque le processus repose sur un état thermique qui n'est pas vérifié. La confiance dans le calendrier diminue pour la même raison. Si les dimensions évoluent en fonction de la chaleur ambiante ou de la chaleur du cycle, les planificateurs ne peuvent pas supposer que le cycle se comportera de la même manière toute la journée.

Références nécessaires : rapports de l'industrie, conseils des constructeurs de machines et sources de tolérances pertinentes pour les normes.

Pour la prise de décision, les acheteurs et les ingénieurs ne doivent pas se contenter d'articles généraux. Ils doivent demander l'avis du constructeur de machines sur la compensation thermique, examiner les données sur les propriétés des matériaux pour l'alliage exact et comparer les hypothèses de tolérance avec les sources normatives reconnues utilisées dans leur secteur. Cela est important car les valeurs de CET spécifiques à l'alliage et les pratiques en matière de température d'inspection peuvent modifier l'appréciation de la faisabilité.

Applications et cas d'utilisation spécifiques aux matériaux

En ce qui concerne la dilatation thermique dans les machines à commande numérique, la compréhension du coefficient de dilatation thermique relativement faible d'un matériau permet d'adapter les stratégies afin d'améliorer la précision de l'usinage.

Usinage de précision de l'aluminium : ébauche, refroidissement, détente, puis finition pour tenir compte de la croissance.

Le matériel de cas fourni montre une approche pratique pour l'usinage de précision de l'aluminium : ébaucher d'abord, laisser la pièce refroidir, relâcher les contraintes si nécessaire, puis finir à une température stable. Dans certains cas, la pièce est légèrement sous-dimensionnée pour tenir compte de la croissance à température ambiante, mais cela nécessite un processus stable et validé.

Il s'agit de l'un des exemples les plus clairs de prévision de la dilatation thermique avant l'usinage de précision et d'utilisation de la planification des processus pour la maintenir à un niveau raisonnable. Cette méthode convient lorsque la valeur de la pièce justifie plusieurs étapes et que le calendrier prévoit un temps de refroidissement.

Points chauds de l'usinage du titane : faible CDT mais chaleur localisée et risque de dilatation inégale

Le titane est souvent mal compris. Son coefficient de dilatation est faible, de sorte que la croissance de la masse est limitée par rapport à l'aluminium. Mais les points chauds de l'usinage du titane restent un problème sérieux parce que la chaleur reste près de la coupe. Cela crée des gradients thermiques et une expansion inégale dans les pièces usinées, même lorsque le changement de taille moyen n'est pas important.

Le cas présenté montre que le relâchement des contraintes et le séquençage sont des contrôles utiles. Ceci est pertinent pour les pièces aérospatiales et médicales où la géométrie locale et l'intégrité de la surface sont toutes deux importantes.

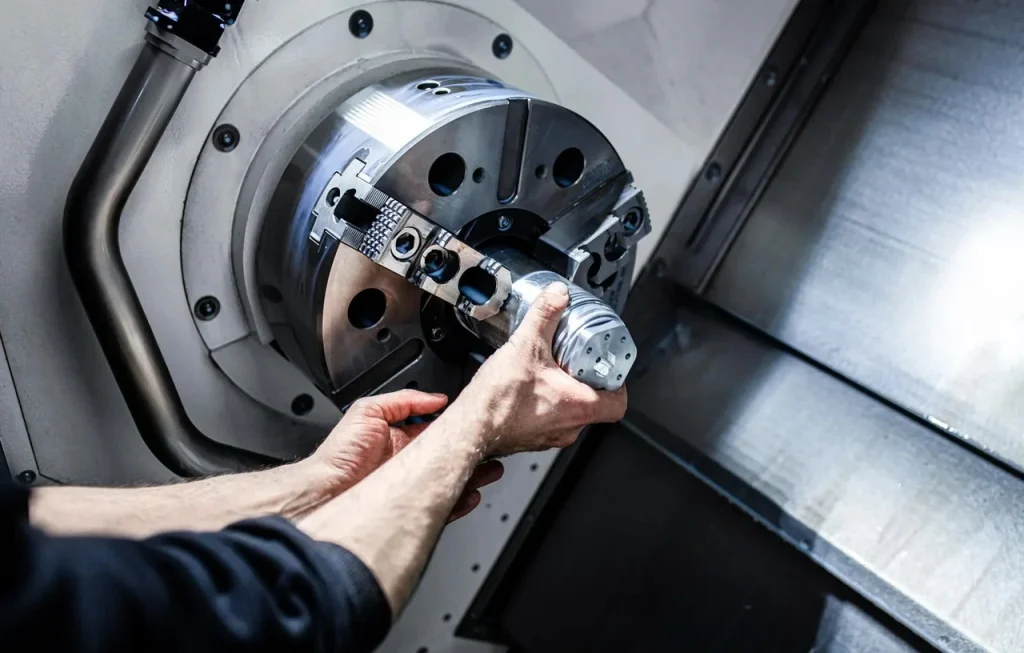

Facteurs affectant la stabilité dimensionnelle lors du tournage CNC d'arbres, d'anneaux et de pièces à parois minces

Les principaux facteurs affectant la stabilité dimensionnelle pendant le tournage CNC sont la chaleur de la broche, le transfert de chaleur du mandrin, l'élancement de la pièce, l'épaisseur de la paroi et la durée du cycle. Les arbres peuvent s'allonger et se déformer en fonction des changements de température. Les bagues et les pièces à parois minces peuvent se déformer sous l'effet du serrage et de la chaleur locale, puis reprendre une nouvelle forme après relâchement.

Ces pièces peuvent être fabriquées, mais le plan de traitement doit tenir compte du support, du chemin de chaleur et du moment de la mesure. En fait, le tournage semble souvent stable jusqu'à ce que la pièce refroidisse ou soit débridée, d'où l'importance des contrôles a posteriori.

Tableau de cas : Cycles de production du tour CNC, usinage à haute vitesse de broche, contrôle de la tolérance de l'aluminium et gestion de la chaleur du titane

Comment évaluer et choisir la bonne approche

Le choix de la bonne stratégie pour la dilatation thermique dans la CNC peut améliorer de manière significative les performances de la CNC et garantir la stabilité pendant l'usinage.

Matrice de décision : matériau, géométrie, vitesse de la broche, temps de cycle, contrôle de l'arrosage et objectif de tolérance.

Si plusieurs facteurs se trouvent dans la colonne des risques les plus élevés, le contrôle thermique doit être traité comme une variable primaire du processus plutôt que comme un détail secondaire.

Ce que les acheteurs doivent vérifier dans la conception de la machine, la détection, la fixation et la capacité de compensation

Les acheteurs doivent vérifier si la machine est conçue pour gérer la croissance thermique des composants des machines CNC grâce à une structure stable, une géométrie équilibrée et une isolation thermique. Ils doivent s'enquérir des capteurs disponibles pour la surveillance de la température en temps réel afin d'assurer la précision de la CNC, et savoir si des décalages peuvent être appliqués au cours du processus. La fixation est également importante. La fixation doit soutenir la pièce sans la déformer au fur et à mesure qu'elle chauffe et se refroidit.

Pour ceux qui recherchent des services professionnels de CNC de précision, y compris le tournage et le fraisage CNC, UNeed offre une expertise dans la fabrication de pièces de haute précision avec un contrôle thermique et dimensionnel strict.

Le même examen doit porter sur la stratégie de refroidissement, car le contrôle de la température du liquide de refroidissement pour les tolérances serrées dépend à la fois de la stabilité de la température et de la régularité avec laquelle le liquide de refroidissement atteint l'outil et la pièce.

Comment compenser la dilatation de la pièce dans une CNC sans surcorriger ?

N'utilisez la compensation qu'après avoir compris le schéma thermique. Si la pièce, l'outil et la machine dérivent encore de manière imprévisible, les compensations peuvent aggraver le résultat. Une méthode plus sûre consiste à combiner une synchronisation stable du processus, une température contrôlée et une correction mesurée basée sur des données reproductibles.

Liste de contrôle : Évaluation étape par étape du risque de dilatation thermique, méthode de contrôle et plan de vérification

En résumé, la dilatation thermique dans les machines à commande numérique est gérable lorsque le trajet de la chaleur est compris, que le comportement du matériau est connu et que le processus s'appuie sur des conditions stables. Elle devient risquée lorsque des matériaux à fort coefficient de dilatation, des cycles longs, des conditions ambiantes instables et une géométrie fine ou flexible sont combinés sans plan de contrôle. Utilisez une planification simple des processus pour les travaux à moindre risque. Ajoutez la détection, la compensation ou le refroidissement actif lorsque la dérive devient une partie significative du budget de tolérance. Évitez de supposer qu'une pièce est réalisable simplement parce qu'un échantillon a été mesuré correctement alors qu'il était encore chaud.
