Tôlerie et usinage CNC : Guide de fabrication et d'usinage

Le choix entre la fabrication de tôles et l'usinage CNC est une décision fondamentale pour la conception et la fabrication de pièces métalliques personnalisées, qui détermine les performances des pièces, la rentabilité et l'évolutivité de la production. Bien plus qu'une simple comparaison des coûts, ce choix dépend de l'alignement des processus de fabrication sur la géométrie principale de la pièce, les besoins en matière de tolérance, les exigences fonctionnelles et le volume de production.

Ce que la tôlerie et l'usinage CNC signifient pour la sélection des pièces

Le choix entre la tôlerie et l'usinage CNC n'est pas seulement une question de processus. C'est une question d'architecture de la pièce. La meilleure méthode dépend de ce que la pièce doit faire, de la manière dont elle sera fabriquée et du type de variation que la conception peut tolérer.

Pour de nombreux acheteurs, le premier réflexe est de comparer le coût par pièce. C'est important, mais c'est rarement le bon point de départ. Une pièce qui est naturellement une coquille, un couvercle ou un support plié ne doit pas être traitée comme un bloc usiné. De même, une pièce comportant des alésages critiques, des filetages et des caractéristiques 3D complexes ne doit pas être forcée à passer par un processus de tôlerie, simplement parce que la matière première est d'abord du métal dans les deux cas.

Le point essentiel est simple : la géométrie décide généralement du processus avant le devis.

Fabrication de tôles et usinage CNC : ce que chaque processus produit réellement

La fabrication de tôles part d'une feuille de métal plate et utilise un processus de fabrication qui implique le découpage et le formage. Les feuilles de métal sont façonnées par un processus de fabrication qui implique la découpe et le pliage dans la forme souhaitée. Les étapes courantes comprennent la découpe au laser et le pliage. Ce procédé est donc bien adapté aux pièces telles que les panneaux, les couvercles, les boîtiers, les supports, les plateaux et les supports formés. Les études présentées ici situent l'épaisseur typique des tôles entre 0,5 et 6 mm, ce qui correspond à de nombreux composants industriels à parois minces.

La faisabilité au niveau des caractéristiques se décide souvent plus rapidement que la forme générale. Les tôles minces ont généralement besoin de filets formés ou de ferrures auto-bloquantes plutôt que de trous taraudés profonds, tandis que la commande numérique est préférable pour les sièges de roulement, les faces d'étanchéité, les poches profondes, les alésages ajustés à la presse et les arêtes contrôlées par bavure. Les persiennes, les gaufrages, les bourrelets et les ourlets sont des caractéristiques naturelles de la tôle, mais les fraisages, les contre-perçages et les sections filetées épaisses poussent souvent la conception vers l'usinage ou la construction hybride.

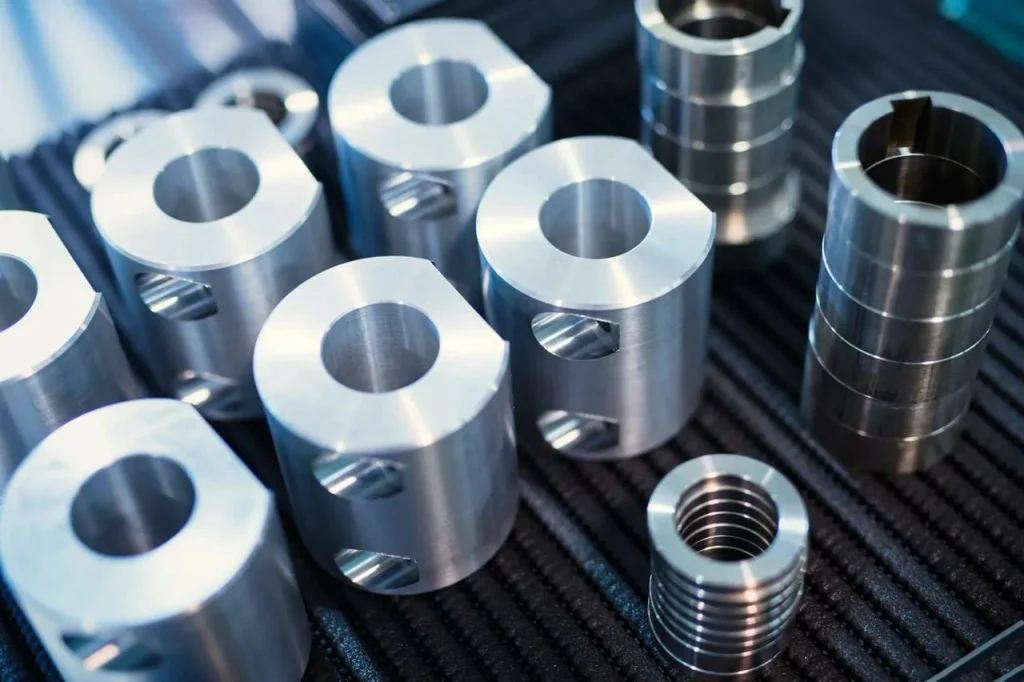

L'usinage par commande numérique commence par un stock solide et l'usinage CNC est un processus soustractif qui enlève de la matière. L'usinage CNC comprend des opérations d'usinage de base telles que fraisage et tournant. L'usinage CNC offre une plus grande liberté pour les géométries 3D complexes et les caractéristiques internes précises. Les poches, les filetages, les alésages, les caractéristiques en escalier et les interfaces de précision sont tous plus faciles à créer de cette manière. Pour les pièces de précision professionnelles, des entreprises comme UNeed proposent des services experts de tournage et de fraisage CNC adaptés à des géométries complexes et à des tolérances serrées. Le processus d'usinage prend également en charge une gamme plus large de matériaux, y compris les métaux, les plastiques et les composites, alors que la tôle est principalement limitée aux tôles pliables telles que l'acier, l'aluminium et le cuivre, avec des spécifications de matériaux et des exigences de formabilité détaillées dans les normes de la Commission européenne. ASTM International.

La fabrication de tôles permet d'obtenir des résultats cohérents et rentables pour les modèles plats qui deviennent des composants formés. Si l'on examine les principales différences entre l'usinage CNC et la tôlerie, on s'aperçoit que les pièces solides 3D de précision sont les mieux adaptées à l'usinage CNC.

L'importance du choix pour la précision, la géométrie, le coût et le volume de production

Ce choix a une incidence immédiate sur quatre éléments : la tolérance réalisable, la liberté géométrique, la structure des coûts et l'évolution de la pièce en production.

En ce qui concerne la précision, les recherches fournies montrent que l'usinage CNC atteint environ ±0,005-0,01 mm, tandis que la tôle se situe généralement autour de ±0,1 mm. Les chiffres rapportés varient quelque peu d'une source à l'autre, mais la différence de direction est évidente. La CNC est l'option la plus solide lorsque les ajustements, la position des trous ou les surfaces d'accouplement sont critiques.

Contrairement à la CNC, la tôle favorise les parois minces, les courbes et les structures pliées avec un minimum de perte de matériau. La CNC privilégie les formes complexes en 3D et les caractéristiques internes. Une pièce peut échouer dans la pratique si elle est affectée au mauvais processus. Par exemple, le fait de demander à la tôle de maintenir des relations de position très étroites à travers de multiples courbes peut créer un risque. Demander à la CNC de produire une coque très large et très fine à partir d'un stock solide peut entraîner des déchets et des problèmes de distorsion.

En ce qui concerne le coût, l'économie du processus diffère. Pour les prototypes de faible volume, en particulier de 1 à 10 pièces, la CNC est souvent la voie la plus facile car il n'y a pas d'outillage et les modifications de conception peuvent être apportées par des mises à jour de la FAO. Pour les volumes moyens à élevés, la tôle peut mieux s'adapter, et les recherches effectuées indiquent des économies d'environ 30-60% à partir de 50 pièces pour les types de pièces appropriés.

Pour les volumes de production, les acheteurs doivent penser à la répétabilité et à l'installation. Un simple support plié peut devenir beaucoup moins cher en tôle une fois que la configuration est stable. Une pièce usinée avec précision peut rester la bonne solution même pour des volumes plus importants si la géométrie l'exige.

Tableau : tôlerie et usinage CNC en un coup d'œil pour les ingénieurs et les acheteurs

Quel est le meilleur point de départ pour choisir la bonne méthode de fabrication de composants métalliques sur mesure ?

Partez de la forme naturelle de la pièce lors de son utilisation, et non du seul fichier CAO.

Posez d'abord ces quatre questions. La pièce est-elle principalement une coque ou un support à parois minces ? A-t-elle besoin d'alésages, de filetages ou de contours 3D serrés ? Les dimensions critiques sont-elles créées avant ou après le pliage ? Le volume de production prévu est-il faible et itératif, ou stable et reproductible ?

C'est le meilleur point de départ pour choisir la bonne méthode de fabrication de composants métalliques sur mesure, car il permet de distinguer les processus réalisables de ceux qui sont attrayants mais risqués. Dans de nombreux cas, la décision ne porte pas sur la tôle ou la CNC pour l'ensemble du produit. Il peut s'agir d'un assemblage de tôle avec quelques inserts usinés ou des caractéristiques ajoutées là où c'est nécessaire.

La géométrie réduit généralement le processus en premier lieu, mais elle n'est pas le seul facteur de décision. Le coût, les certifications requises, la voie de finition, la capacité des fournisseurs et la méthode d'assemblage peuvent encore modifier le meilleur choix.

La pièce peut-elle être fabriquée de cette manière ? Faisabilité avant comparaison

Avant de comparer les devis, il convient de vérifier si le processus est adapté à la conception. De nombreuses mauvaises décisions en matière d'approvisionnement sont dues au fait que l'on traite la fabricabilité comme une question de prix plutôt que comme une question de géométrie.

Meilleur procédé pour les pièces métalliques plates avec des caractéristiques formées

Si la pièce commence par un modèle plat et acquiert une fonction grâce à des courbes, des languettes, des brides et des découpes, la tôle est généralement le meilleur procédé pour les pièces métalliques plates avec des caractéristiques formées. Il s'agit notamment des boîtiers de commande, des supports de montage, des boucliers et des panneaux structurels simples.

Voici pourquoi. Le processus suit la logique de la pièce. La découpe au laser définit l'ébauche, puis le cintrage crée la rigidité et la forme finale. Les parois minces sont efficaces dans ce format. L'utilisation des matériaux est meilleure car les pièces peuvent être imbriquées dans les tôles. Pour les pièces répétitives, cette méthode est souvent plus efficace que l'usinage de la même géométrie à partir d'une plaque solide et l'enlèvement de la majeure partie de la matière.

Lorsque l'usinage CNC n'est pas adapté aux pièces métalliques minces

Lorsque l'usinage CNC n'est pas adapté aux pièces métalliques minces, le problème n'est généralement pas que la machine ne peut pas couper le matériau. Le problème est que l'architecture de la pièce est inefficace ou instable lorsqu'elle est fabriquée à partir d'un stock solide.

Les parois très fines peuvent être plus difficiles à maintenir pendant l'usinage. Il peut être nécessaire d'enlever de grandes quantités de matière pour créer une pièce en forme de coquille. Cela augmente les coûts et les pertes de matière dans l'usinage soustractif par rapport à la fabrication de tôles. La déformation et le broutage sont également plus probables lors de l'usinage, en particulier lorsque la structure restante est mince.

La CNC peut donc fabriquer des éléments métalliques minces, mais c'est souvent le mauvais choix économique et structurel pour des formes larges, courbées et légères.

Limites de la fabrication de tôles pour les géométries complexes

Les limites de la fabrication de tôles pour les géométries complexes sont liées à la façon dont la pièce est formée. Une tôle peut être coupée et pliée, mais elle reste une tôle fine. Elle ne crée pas naturellement de poches internes profondes, de bossages épais, de surfaces 3D complexes ou d'alésages de précision à travers des sections lourdes.

Les pliages introduisent également des variations. Chaque pliage modifie la pièce d'une manière qui dépend du comportement du matériau et du contrôle du processus. C'est pourquoi les problèmes de précision de la tôle apparaissent souvent dans les pièces comportant de nombreux coudes ou dont les dimensions s'empilent sur les éléments formés. En d'autres termes, plus la fonction finale dépend des relations 3D exactes après le formage, plus l'acheteur doit être prudent.

Liste de contrôle : géométrie, épaisseur des parois, besoins de pliage et exigences d'assemblage

Avant de choisir un procédé, vérifiez :

• La pièce est-elle principalement plate avant d'être formée, ou principalement en 3D dès le départ ?
• La conception correspond-elle à la fourchette d'épaisseur de tôle d'environ 0,5-6 mm indiquée dans la recherche fournie ?
• Les courbes sont-elles nécessaires pour la rigidité ou la forme ?
• Certaines caractéristiques nécessitent-elles des filetages, des alésages de précision ou des ajustements serrés ?
• La pièce sera-t-elle un composant unique ou un assemblage fabriqué ?
• Les dimensions critiques sont-elles mesurées à plat ou après pliage ?
• L'assemblage dépend-il de l'aspect cosmétique, des joints affleurants ou de l'interchangeabilité répétée ?

Ce type d'examen permet de détecter rapidement de nombreuses incohérences dans les processus.

Comment fonctionne chaque processus et quelles sont les règles de conception qui déterminent les résultats

L'itinéraire du processus détermine la qualité de la pièce finale. Les concepteurs doivent comprendre que ce qui semble similaire dans la CAO peut se comporter très différemment dans la production.

Comment la découpe laser et le pliage permettent de créer des pièces et des assemblages en tôle

La fabrication de tôles consiste à partir d'un modèle plat et à utiliser la découpe au laser et le pliage pour façonner les pièces. La découpe au laser crée le profil, les trous et les fentes. Le pliage par presse plieuse forme ensuite des brides, des canaux ou des formes en caisson. Un assemblage supplémentaire peut être nécessaire si le produit final est un assemblage plutôt qu'une simple pièce pliée.

La faisabilité de la tôlerie dépend autant des règles de pliage que de la géométrie de la coupe. Le rayon de courbure minimal, la longueur de la bride, la distance entre les trous et la courbure, le relief de la courbure, la direction du grain et le retour élastique sont autant d'éléments qui déterminent si la pièce peut être formée sans fissure, distorsion ou changement de dimension. Les coudes multiples accumulent également des variations, de sorte que les dimensions qui traversent les brides formées sont généralement moins stables que les caractéristiques contrôlées à plat.

Cela signifie que les règles de conception de la tôle sont liées à l'emplacement des plis, à l'espacement des caractéristiques près des plis et à la façon dont les dimensions changent après le formage. Cela signifie également que la qualité de la pièce finale dépend à la fois de la précision de la coupe et de la cohérence du pliage. Un modèle plat et propre ne garantit pas un assemblage final précis si les caractéristiques formées contrôlent l'ajustement.

Comment le tournage et le fraisage CNC par rapport aux assemblages fabriqués modifient l'architecture des pièces

L'opposition entre le tournage et le fraisage CNC et les assemblages fabriqués est en fait une question de conception monolithique par rapport à la conception par assemblage. La CNC permet souvent à plusieurs caractéristiques d'exister dans une seule pièce solide. Un boîtier usiné peut comporter des alésages, des poches, des trous filetés et des faces de montage précises sans qu'il soit nécessaire de recourir à un assemblage postformat.

Les opérations d'usinage sont souvent limitées par l'accès à l'outil et la rigidité de la pièce pendant la production. Les angles internes suivent le rayon de la fraise, les cavités profondes deviennent plus difficiles à usiner à mesure que le rapport d'aspect augmente, les parois minces peuvent se déformer sous la pression des outils de coupe pendant l'usinage, et le maintien en position de travail peut déformer les pièces à faible rigidité. Ces limites affectent la géométrie réalisable, l'accès à l'inspection et le coût de l'usinage, même lorsque le modèle CAO semble pouvoir être fabriqué.

Une version en tôle de la même fonction peut nécessiter plusieurs panneaux, coudes et joints fixés. Cela peut être efficace pour les boîtiers et les couvercles, mais moins idéal lorsque l'alignement entre plusieurs éléments critiques doit être maintenu fermement.

Le choix du processus modifie donc l'architecture. Il ne s'agit pas seulement de réaliser la même forme de deux manières différentes.

Impact de la complexité de la conception sur le choix entre l'usinage CNC et la tôlerie

L'impact de la complexité de la conception sur le choix entre l'usinage CNC et la tôlerie est important. Une géométrie 3D complexe pousse généralement la décision vers l'usinage CNC. Des séquences de pliage complexes ne signifient pas toujours la même chose qu'une géométrie usinée complexe. En fait, une pièce comportant de nombreux coudes peut être moins complexe sur le plan fonctionnel qu'une pièce usinée comportant plusieurs interfaces de précision.

Utilisez cette règle empirique : si la complexité provient des plis d'une feuille mince, la tôle peut encore fonctionner. Si la complexité provient de la profondeur, du contour, de l'accès interne, des filetages ou des relations entre les caractéristiques en trois dimensions, la CNC est généralement plus sûre.

Diagramme de processus : de la CAO à la pièce finie dans l'usinage CNC et la fabrication de tôles

Une vue simple du processus permet d'expliquer où le risque entre en jeu.

Avantages et limites de l'usinage de la tôle par rapport à l'usinage CNC

Aucun processus n'est meilleur dans tous les cas. Chacun d'entre eux résout un ensemble différent de problèmes de conception.

Usinage CNC par rapport à la tôle pour des tolérances serrées

En ce qui concerne l'usinage CNC par rapport à la tôle pour les tolérances serrées, la CNC est le processus le plus solide d'après les preuves fournies. La recherche indique que les tolérances de la CNC sont de l'ordre de ±0,005-0,01 mm, alors que celles de la tôle sont plus proches de ±0,1 mm dans les travaux de fabrication typiques.

La stratégie de tolérance doit correspondre au processus, et pas seulement au nombre cible. Sur les pièces en tôle, les dimensions critiques doivent être liées à des points de référence pratiques, les caractéristiques du motif plat étant séparées des exigences de l'état formé dans la mesure du possible. Si la fonction dépend de la position du trou à travers les courbes, de la planéité du joint ou d'une interface de précision, un point de référence usiné ou une conception hybride sont généralement plus sûrs que de forcer toutes les exigences sur les caractéristiques formées.

Les valeurs exactes sont incertaines d'une source à l'autre et les acheteurs doivent éviter de considérer un seul chiffre comme universel. Néanmoins, la tendance est claire. Si la pièce nécessite des ajustements serrés, un alignement semblable à celui d'un roulement, un espacement critique entre les trous ou des interfaces reproductibles, la commande numérique est généralement la solution la plus réaliste.

Différences de finition de surface entre les tôles découpées au laser et les pièces usinées à la CNC

Les différences de finition de surface entre les tôles découpées au laser et les pièces usinées à la CNC sont importantes lorsque l'apparence ou les surfaces d'étanchéité sont primordiales. Les recherches fournies indiquent que la CNC permet d'obtenir des surfaces plus lisses, avec un Ra inférieur à 1,0 µm possible dans certains cas. Les tôles portent souvent des traces de traitement telles que des effets de bord au laser, des marques de brûlure, des lignes de pliage ou des marques de manipulation.

C'est pourquoi les utilisateurs ont souvent l'impression que la CNC “a l'air de première qualité” alors que la tôle peut avoir besoin d'un revêtement ou d'une finition pour répondre aux attentes visuelles. Pour les boîtiers visibles, cette étape de finition peut avoir une incidence sur les coûts et les délais.

Polyvalence des matériaux, limites d'épaisseur et efficacité structurelle

La CNC offre une plus grande polyvalence en matière de matériaux. La recherche fournie indique qu'elle peut traiter des métaux, des plastiques et des composites, et qu'elle n'est pas limitée à la bande d'épaisseur d'environ 0,5 à 6 mm prévue pour la fabrication de tôles.

La tôle, en revanche, est structurellement efficace pour les pièces minces. Une bride pliée peut ajouter de la rigidité sans ajouter beaucoup de poids. C'est pourquoi la tôle est souvent forte pour sa masse dans les boîtiers et les supports. Le meilleur procédé dépend donc de la question de savoir si la pièce a besoin d'un matériau en vrac pour fonctionner ou d'une géométrie à parois minces pour être efficace.

Compromis de précision entre les opérations de pliage et le fraisage CNC

Les compromis de précision entre les opérations de pliage et le fraisage CNC portent généralement sur la prévisibilité. Le fraisage CNC contrôle la forme par enlèvement direct de matière. Le pliage contrôle la forme par déformation du matériau. Cela signifie que le retour élastique, la cohérence du pliage et la séquence des opérations ont plus d'importance pour la tôle.

Pour simplifier, les dimensions liées aux surfaces usinées sont généralement plus faciles à contrôler étroitement que les dimensions créées à travers plusieurs coudes.

Risques courants, problèmes de qualité et scénarios d'échec

Un processus peut être techniquement réalisable tout en créant un risque pour la qualité. C'est là que de nombreux examens de la conception doivent faire l'objet d'une plus grande attention.

Risques de déformation dans la fabrication de tôles minces

Les risques de déformation dans la fabrication de tôles minces augmentent à mesure que le matériau s'amincit, que les portées non soutenues s'élargissent ou que la pièce dépend d'une grande planéité après la découpe et le pliage. Les panneaux minces peuvent bouger pendant la fabrication, la manipulation ou le revêtement. Si la pièce doit ensuite être ajustée avec précision contre un autre composant, ce mouvement devient un véritable problème.

C'est l'une des raisons pour lesquelles certains ingénieurs affirment que les tôles minces “se déforment toujours dans les virages”. Cette affirmation est trop générale, mais la préoccupation qui la sous-tend est valable.

Défis liés aux tolérances serrées dans le pliage des tôles

La difficulté de maintenir des tolérances serrées dans le pliage des tôles provient des variations d'angle du processus, du retour élastique et de la manière dont un pliage affecte un autre. Les emplacements des trous coupés avec précision à l'état plat peuvent se retrouver légèrement décalés par rapport au point de référence de l'assemblage final après le formage.

Ainsi, si un dessin applique des tolérances strictes à des caractéristiques séparées par des courbes, l'acheteur doit s'assurer que ces dimensions sont réalistes pour le processus.

Lorsque le gauchissement, la variation de la courbure ou les marques cosmétiques créent des problèmes d'ajustement en aval

Le gauchissement, la variation de la courbure et les marques esthétiques deviennent graves lorsque l'assemblage en aval dépend du contact affleurant, de l'alignement des panneaux ou de la qualité de la finition visible. Les boîtiers sont un exemple courant. Un simple boîtier peut être facile à fabriquer en tôle, mais si les portes, les couvercles ou les panneaux correspondants nécessitent des lignes extérieures nettes, de petites distorsions peuvent devenir un problème de qualité.

C'est également à ce niveau que la question “Qu'est-ce qui est le moins cher pour les boîtiers électroniques ? La tôle est souvent moins chère en vrac pour les pièces de type boîtier, mais si la qualité visible et la précision des caractéristiques sont des priorités, la finition secondaire et des contrôles plus stricts peuvent réduire cet avantage.

Quels sont les défauts de qualité les plus courants lorsqu'on compare la tôle à l'usinage CNC ?

Les défauts de qualité les plus fréquents dans cette comparaison diffèrent selon les processus.

Pour la tôle, les défaillances les plus courantes sont les variations de pliage, les déformations, les défauts d'alignement entre les caractéristiques formées et les marques esthétiques dues à la coupe ou à la manipulation. En ce qui concerne l'usinage CNC, les problèmes les plus fréquents concernent moins la variation du formage que la question de savoir si les caractéristiques fines ou profondes sont pratiques et si la conception entraîne des coûts ou des déchets excessifs. En bref, la tôle est plus souvent confrontée à la précision du formage ; la CNC est plus souvent confrontée à l'efficacité lorsque la géométrie aurait dû être fabriquée à la place.

Comparaison des coûts, des tolérances et des délais

De nombreuses équipes se concentrent d'abord sur les coûts et les délais, mais ils n'ont de sens qu'une fois que la fabricabilité est clairement établie.

Différences de coûts entre la fabrication de tôles et l'usinage CNC

Les différences de coût entre l'usinage et la fabrication de tôles proviennent de la configuration, du temps de cycle, de l'utilisation des matériaux et de la finition. L'usinage est un processus de fabrication soustractive qui enlève de la matière du stock solide, ce qui entraîne une perte de matière plus importante pour les pièces creuses ou minces. La fabrication est un processus de fabrication qui utilise plus efficacement les pièces plates, en particulier lorsque l'imbrication est optimisée.

La tôle est souvent plus économique en volume répété pour les pièces dont la géométrie correspond à celle de la tôle, mais le coût dépend du nombre de plis, de la quincaillerie secondaire, du soudage, de la finition, de la charge d'inspection et de la main-d'œuvre d'assemblage. Mais la tôle n'est pas toujours moins chère pour autant. Si la conception nécessite de nombreuses caractéristiques secondaires de précision ou si la géométrie ne correspond pas naturellement à une pièce de tôle formée, la situation économique peut s'inverser.

Le seuil de rentabilité du volume de production entre l'usinage CNC et la fabrication de tôles

Le seuil de rentabilité du volume de production entre l'usinage CNC et la fabrication de tôles dépend davantage de la forme de la pièce que d'un nombre fixe d'unités. Les sources fournies indiquent que la CNC est très efficace pour les prototypes de faible volume, en particulier pour les pièces de 1 à 10, car il n'y a pas de délai d'outillage. La tôlerie tend à s'améliorer à mesure que le volume augmente, 50 pièces et plus étant souvent citées comme une fourchette où la mise à l'échelle devient intéressante.

Les acheteurs doivent considérer ces chiffres comme directionnels et non universels. Un simple support peut être rentabilisé rapidement. Un boîtier usiné unique avec de nombreuses caractéristiques filetées peut toujours favoriser la CNC même si d'autres pièces sont nécessaires ultérieurement.

Considérations sur le coût de l'outillage dans la fabrication de tôles par rapport à l'usinage CNC

Les considérations relatives au coût de l'outillage dans la fabrication de tôles par rapport à l'usinage CNC sont plus importantes lorsque les conceptions sont en constante évolution. L'usinage CNC évite généralement d'avoir recours à un outillage dédié pour le processus de base, de sorte qu'il est plus facile d'absorber les changements de conception par le biais de la programmation. La tôlerie peut avoir un faible niveau de configuration pour les pièces simples découpées au laser et pliées, mais les méthodes de production liées à un outillage plus spécialisé deviennent moins flexibles si les révisions se poursuivent.

C'est également à ce niveau que la comparaison entre l'emboutissage et l'usinage CNC pour les pièces personnalisées devient pertinente. L'étude fournie indique que le coût élevé de l'outillage d'emboutissage initial peut annuler les avantages à faible volume. Ainsi, les pièces personnalisées dont la demande est incertaine sont souvent fabriquées d'abord en CNC ou en tôlerie flexible, avant de passer à des processus plus spécialisés si le volume le justifie.

Comparaison des délais d'exécution pour l'usinage CNC et les prototypes en tôle

La comparaison des délais pour l'usinage CNC et les prototypes en tôle n'est pas fixée. Les sources fournies sont quelque peu contradictoires. L'usinage CNC est cité comme étant d'environ 5 à 10 jours dans une source et plus court dans une autre. La tôlerie est citée comme étant de 2 à 4 jours pour les travaux d'assemblage simples dans une source, mais peut prendre plus de temps en fonction des files d'attente pour l'installation et l'outillage.

Les résultats pratiques sont plus utiles que les chiffres exacts. La CNC fonctionne souvent bien pour les conceptions itératives, car les modifications peuvent être apportées dans la FAO sans attendre l'outillage. La tôlerie peut être très rapide pour les pièces simples découpées au laser et pliées si la conception est simple et la voie de fabrication stable.

Tableau : fourchettes types de tolérance, de finition, de préparation et de délai d'exécution par processus

Références nécessaires : rapports industriels, guides des capacités des fournisseurs, normes le cas échéant.

Pour les décisions relatives aux tolérances, à la finition et aux délais, les équipes ne doivent pas se contenter d'articles de comparaison. Elles doivent vérifier les normes, les guides de capacité formels et les pratiques de dessin spécifiques au processus. Cela est important car les valeurs publiées sur les blogs décrivent souvent un comportement commercial typique, et non des résultats garantis.

Utilisation des matériaux, déchets et efficacité de la fabrication

La stratégie en matière de matériaux est d'autant plus importante que le coût des matières premières est élevé ou que la géométrie des pièces impose un enlèvement important.

Déchets de matériaux dans l'usinage soustractif par rapport à la fabrication de tôles

La perte de matière dans l'usinage soustractif par rapport à la fabrication de tôles est l'une des différences les plus évidentes entre les deux méthodes. La CNC part d'une pièce plus grande et enlève ce qui n'est pas nécessaire. La tôlerie commence beaucoup plus près de l'épaisseur finale de la paroi, de sorte que moins de matière est enlevée.

Les études fournies confirment cette différence de direction. Pour les coques légères ou les composants larges et minces, la tôle présente souvent un net avantage en termes d'efficacité.

Tôlerie ou usinage CNC pour la production de faibles volumes

Le choix entre l'usinage de la tôle et l'usinage CNC pour la production de faibles volumes dépend du fait que la pièce est suffisamment simple pour être fabriquée sans trop de difficultés d'installation. Pour les pièces de 1 à 10, les études fournies indiquent que la CNC est la meilleure option pour les prototypes, car elle permet d'éviter l'outillage et de bien gérer les changements de conception.

Cependant, des supports ou des couvercles simples et de faible volume peuvent très bien être réalisés en tôle si la conception est stable et si les caractéristiques sont faciles à découper et à plier. Un faible volume ne suffit donc pas à déterminer le processus.

Comment l'efficacité de l'imbrication et les modèles plats affectent le rendement dans la fabrication de tôles

La manière dont l'efficacité de l'imbrication et les modèles plats affectent le rendement dans la fabrication de tôles est importante pour les coûts et les rebuts. Si les pièces peuvent être disposées de manière serrée sur la tôle, avec peu de surface inutilisée, le rendement du matériau s'améliore. Si le motif plat est peu pratique, l'avantage en termes de coût peut diminuer.

Cela signifie que les acheteurs doivent réfléchir à l'agencement des flans dès le départ, en particulier pour les pièces de grande taille ou les alliages coûteux.

Lorsque les rebuts, la taille des stocks et le coût des matières premières modifient la décision relative au processus

Lorsque les rebuts, la taille du stock et le coût de la matière première modifient la décision relative au processus, la réponse s'oriente généralement vers la méthode qui utilise le plus efficacement la matière achetée. Une pièce usinée découpée dans un stock épais peut entraîner des coûts cachés si la majeure partie de ce stock se transforme en copeaux. Une pièce en tôle peut également devenir inefficace si la taille de l'ébauche gaspille de grandes zones inutilisées.

En bref, l'économie des matériaux doit être examinée en même temps que la géométrie, et non après la sélection du procédé.

Applications et cas d'utilisation par type de pièce

Le choix du processus devient plus facile lorsqu'il est lié à des familles de pièces réelles.

Si aucun des deux procédés ne convient parfaitement, il convient d'envisager d'autres solutions avant de forcer la conception. L'extrusion et l'usinage, le soudage à partir de sections standard, le moulage, le moulage sous pression, la fabrication additive ou l'emboutissage peuvent être plus appropriés en fonction du volume, de la géométrie des parois et des caractéristiques requises.

Quand choisir la fabrication de tôles plutôt que l'usinage CNC pour les boîtiers et les supports ?

L'une des questions les plus fréquentes en matière d'approvisionnement est de savoir quand choisir la fabrication de tôles plutôt que l'usinage CNC pour les boîtiers et les supports. S'il s'agit d'un couvercle, d'un boîtier, d'un support ou d'un panneau à parois minces avec des bords formés et un volume répétitif, la tôle est généralement la meilleure solution.

L'étude de cas de l'enceinte fournie montre clairement le modèle. La commande numérique est mieux adaptée aux structures complexes et épaisses et aux besoins des prototypes. La tôle a mieux fonctionné pour les panneaux plats et pliés en production, car le coût des lots était plus faible et l'utilisation des matériaux plus efficace.

Prototypes de faible volume avec des filetages, des alésages et des caractéristiques 3D complexes

Les prototypes de faible volume comportant des filetages, des alésages et des caractéristiques 3D complexes privilégient généralement la commande numérique. La recherche comprend des exemples de prototypes de 1 à 10 pièces produits sans délais d'outillage, avec une grande précision et la possibilité d'inclure directement des caractéristiques de filetage et d'alésage.

C'est souvent la bonne réponse lorsque les ingénieurs s'attendent à des révisions après la première version.

Fabrication de tôles et usinage pour les pièces aérospatiales

L'opposition entre la fabrication de tôles et l'usinage pour les pièces aérospatiales doit être considérée comme une question de géométrie et de fonction, et non comme un label industriel. Les pièces de forme fine, les couvercles et les supports peuvent bien s'adapter à la tôle. Les composants de précision avec des interfaces strictes, des caractéristiques internes ou des exigences de précision plus élevées sont plus susceptibles de nécessiter un usinage.

Le point essentiel est que l'aérospatiale n'est pas automatiquement synonyme de CNC. Mais c'est souvent le cas pour les pièces dont la tolérance est critique.

Comparaison entre l'emboutissage et l'usinage CNC pour les pièces sur mesure

La comparaison entre l'emboutissage et l'usinage CNC pour les pièces personnalisées se résume à la question de la flexibilité par rapport à l'efficacité. L'étude fournie indique que l'emboutissage peut être efficace pour les pièces plus simples en volume, mais que le coût initial élevé de l'outillage le rend moins intéressant pour les travaux sur mesure à faible tirage.

Par conséquent, si la pièce est encore en cours de modification, la fabrication CNC ou la fabrication de tôles flexibles est généralement la solution la plus sûre à un stade précoce.

Exemples de cas : boîtiers sur mesure, supports en grande quantité, composants de précision

Trois modèles tirés des cas fournis sont utiles.

Pour les boîtiers personnalisés, la CNC convient aux boîtiers plus épais ou plus complexes et aux premiers prototypes. La tôle convient aux boîtiers simples à base de panneaux et s'adapte mieux aux lots.

Pour les supports à grand volume, la fabrication de tôles est souvent la solution la plus avantageuse lorsque la pièce est fine, courbée et répétitive. Les études fournies font état d'économies de 30 à 60% à partir de 50 pièces dans le bon cas d'utilisation.

Pour les composants de précision, la CNC reste le meilleur choix lorsque la précision et la géométrie interne déterminent la conception. Il s'agit notamment de pièces présentant des ajustements serrés, des interfaces usinées et des caractéristiques qu'un processus de pliage et de découpe ne peut pas produire de manière fiable.

Comment évaluer et choisir le bon processus

Une bonne décision combine la géométrie, la tolérance, l'apparence et le volume attendu.

Matrice de décision : géométrie, tolérance, finition, matériau et volume de production

Quand la tôle est-elle plus chère que la CNC et quand ne l'est-elle pas ?

Quand la tôle est-elle plus rentable que la CNC ? En général, lorsque la pièce est naturellement une pièce en tôle : mince, pliée, répétitive et produite en quantité suffisante pour que l'efficacité de la configuration compte. C'est pourquoi la tôle est souvent moins chère que la CNC pour les boîtiers et les supports électroniques en série.

Quand n'est-ce pas le cas ? Lorsque la conception nécessite des tolérances serrées, une géométrie 3D complexe, de nombreuses caractéristiques filetées ou des opérations secondaires importantes pour corriger les limites de la géométrie formée. Dans ces cas, le coût inférieur de la pièce brute peut se traduire par des retouches, des problèmes d'assemblage ou des finitions supplémentaires.

Ce que les acheteurs doivent vérifier avant de demander des devis ou d'envoyer des dessins

Les acheteurs doivent vérifier si le dessin reflète la réalité du processus. Les dimensions critiques sont-elles liées à des caractéristiques formées susceptibles de se déplacer ? Les attentes en matière d'esthétique sont-elles clairement énoncées ? Les matériaux requis sont-ils adaptés au pliage ou à l'usinage ? L'estimation du volume est-elle suffisamment stable pour étayer le modèle de coût choisi ?

Les acheteurs doivent demander comment les dimensions critiques des pièces formées seront contrôlées, quelles dimensions sont inspectées après la finition, si les filetages seront taraudés, formés ou insérés, et quelle planéité est réaliste après le cintrage ou le soudage. Si l'aspect est important, définissez les critères d'acceptation de l'aspect cosmétique et les exigences en matière de masquage. Si la répétabilité est importante, demandez les attentes en matière d'inspection des premiers articles et le schéma de référence utilisé pour les mesures.

Ils doivent également vérifier si la conception peut combiner plusieurs méthodes. Peut-on combiner la CNC et la tôle ? Oui, dans de nombreux cas, c'est la réponse pratique. Une enceinte fabriquée peut utiliser des composants usinés pour lesquels des filetages, des alésages ou des interfaces de précision sont nécessaires.

Liste de contrôle : choisir la bonne méthode de fabrication pour les composants métalliques personnalisés

Utilisez cette liste de contrôle avant la mise en circulation :

• La pièce est-elle une structure finement formée ou un composant de précision solide ?
• Les dimensions critiques sont-elles compatibles avec la plage de tolérance du processus ?
• La pièce nécessite-t-elle une géométrie 3D complexe, des alésages ou des filetages ?
• Le volume attendu est-il plus proche d'un travail de prototype ou d'une production répétée ?
• La qualité de finition visible nécessitera-t-elle un post-traitement ?
• Le gaspillage de matériaux est-il un facteur de coût important ?
• Une conception hybride peut-elle réduire les coûts sans ajouter de risque d'assemblage ?

Références nécessaires : organismes de normalisation, sources universitaires sur le tolérancement et références industrielles.

Pour la prise de décision finale, les articles de comparaison ne doivent servir que de point de départ. Les normes formelles de tolérancement, les normes relatives aux matériaux et les sources académiques sur les variations de fabrication doivent guider la stratégie de dessin et l'examen des risques.

En bref, la comparaison entre la tôle et l'usinage CNC n'est pas une simple comparaison entre le meilleur et le pire. La tôle s'adapte aux structures minces, pliées et efficaces et gagne souvent sur le plan de l'économie de lot. L'usinage CNC est adapté à la précision, à la géométrie complexe et à l'itération rapide de la conception à faible volume. Le bon choix consiste à adapter le processus à la forme naturelle de la pièce, aux besoins de tolérance, aux attentes en matière de finition et au plan de production. Si ces facteurs vont dans des directions différentes, une conception hybride est souvent à envisager.
