Processus d'alésage de précision : Perçage, alésage dans les opérations d'usinage

Processus d'alésage de précision : voici le moyen rapide et professionnel d'obtenir des trous à tolérance serrée avec une finition de surface supérieure. Si vous êtes confronté à des alésages surdimensionnés, à des bavures ou à une circularité irrégulière après un perçage ou un alésage, l'alésage est généralement le moyen le plus propre d'obtenir un trou à la bonne taille et conforme aux spécifications. Ce guide suit une pyramide inversée. Vous obtiendrez d'abord des réponses rapides, puis une installation étape par étape, une sélection de l'outillage et des paramètres, des conseils en matière d'inspection et de tolérancement, des solutions de dépannage et un aperçu des méthodes avancées. Vous trouverez des chiffres pratiques tels que la surépaisseur recommandée (0,127-0,508 mm), les avances et les vitesses typiques par matériau, les conseils d'ajustement H7 et les pratiques éprouvées pour les fraiseuses et les tours CNC, les trous débouchants et borgnes, et les industries critiques telles que l'aérospatiale, le médical et l'automobile.

Alésage de précision : Réponses rapides et cas d'utilisation

Qu'est-ce que l'alésage et pourquoi est-il important ?

L'alésage est une opération de précision utilisée pour agrandir, rectifier et lisser un trou existant dans une pièce. Selon le National Institute of Standards and Technology (NIST), des mesures précises sont nécessaires pour contrôler les processus, garantir la qualité des produits et améliorer la précision de la fabrication. Vous commencez par percer ou ébaucher le trou, en laissant une petite marge pour que l'alésoir puisse l'"aléser". L'alésoir est un outil de coupe à cannelures multiples qui rase une fine couche sur toute la circonférence, ce qui donne au trou une taille précise et forme un trou de forme circulaire, améliore la rondeur et la cylindricité et réduit la rugosité de surface (Ra). En d'autres termes, l'alésage ne crée pas un trou à partir de zéro. Il s'agit plutôt d'aléser un trou déjà percé, ce qui améliore la précision du diamètre, l'arrondi et la finition de la surface.

C'est la raison pour laquelle les ateliers choisissent un alésoir lorsqu'un dessin exige des tolérances serrées (souvent de classe H7) et un meilleur état de surface que ce que le perçage seul peut fournir. C'est également la raison pour laquelle vous entendrez des questions telles que "Qu'entend-on par alésage ?" ou "À quoi sert un alésoir ?". La réponse courte est la suivante : il sert à finir un trou préformé à une taille cohérente et précise, avec une finition soignée.

Quand choisir l'alésage plutôt que le perçage/ponçage pour percer des trous ?

Vous avez le choix pour la finition précise des trous. Voici une manière rapide d'y réfléchir en pratique.

• Alésage ou perceuse : Un foret enlève beaucoup de matière et est idéal pour créer des trous rapidement, mais il laisse plus de variations dans la taille et la finition. Un alésoir enlève peu de matière et affine la taille et la finition. Voilà en une phrase ce qu'est un alésoir par rapport à un foret.
• Alésage et alésage : L'alésage est flexible et corrige les erreurs de position, de rectitude et d'alignement. Il permet de traiter de plus grandes quantités de matériau. L'alésage est plus rapide pour mettre un trou à la bonne dimension lorsque la position est déjà bonne. Si le trou n'est pas bien positionné ou est très arrondi, choisissez d'abord l'alésage, puis l'alésage si vous avez encore besoin d'une finition et d'une dimension.
• Alésage et honage : Le rodage permet d'obtenir un Ra très faible et une géométrie serrée, mais il est plus lent et utilise des pierres abrasives. Choisissez le rodage pour les finitions ultrafines et les arrondis très serrés sur les alésages critiques (par exemple, les cylindres hydrauliques). Choisissez l'alésage si vous avez besoin d'une bonne finition et d'une taille reproductible à un débit plus élevé.

Si votre objectif est d'obtenir des tolérances serrées, une bonne rugosité de surface, une rondeur/cylindricité régulière et une bonne capacité GD&T à l'échelle, l'alésage est souvent le meilleur compromis entre rapidité et qualité.

Plages de capacités typiques (guide)

La plupart des ateliers atteignent ces fourchettes lorsque le processus est bien organisé :

• Surépaisseur : 0,127-0,508 mm au total (0,005-0,020 in), en fonction du diamètre et du matériau.
• Finition de surface (Ra) : environ 0,8-1,6 μm, en fonction de l'outil et du matériau.
• Tolérance de taille : La classe H7 est courante avec une configuration et une inspection appropriées. Avec un processus stable, des limites plus étroites sont possibles, mais elles nécessitent davantage de contrôle.

"Flux de décisions "Dois-je faire de la ramette ?

Réfléchissez à ce simple flux :

• Vous n'avez besoin que d'un trou de dégagement avec de larges tolérances ? Percez uniquement.
• Vous avez besoin d'une meilleure taille et d'une meilleure finition, et l'emplacement du trou est bon ? Percez et alésez.
• Le trou est-il mal positionné, conique ou mal aligné ? Aléser au bon → puis aléser si nécessaire pour la finition.
• Vous avez besoin d'un Ra extrêmement faible et d'un arrondi très élevé ? Alésez → puis affûtez si nécessaire.

Le processus d'alésage de précision : Étape par étape

Étape 1 - Préparation du trou pilote

• Percer ou ébaucher l'alésage de manière à laisser une marge uniforme sur toute la circonférence. Si la surépaisseur est inégale, l'alésoir suivra le chemin de moindre résistance et la taille risque de dévier.
• Ébavurez et chanfreinez légèrement l'entrée. Cela permet de guider les marges et de réduire l'embouchure au début du trou.
• Contrôler le faux-rond et la rectitude dans l'opération pilote. Un faux-rond important dans le pilote signifie que l'alésoir coupe de manière irrégulière.
• Évitez l'écrouissage, en particulier pour l'acier inoxydable et les alliages de nickel. Utilisez un bon liquide de refroidissement et ne frottez pas la perceuse.
• Gérer les copeaux et le liquide de refroidissement. Les trous débouchants sont plus tolérants. Pour les trous borgnes, planifiez l'évacuation des copeaux et utilisez des stratégies d'arrosage qui empêchent la formation de paquets de copeaux au fond.

Étape 2 - Alignement de l'outillage et du support de travail

• Utilisez un porte-outil précis et visez un faible faux-rond au niveau du diamètre de coupe. Moins de 0,005 mm est un objectif pratique lorsque la tolérance est serrée.
• Rendre l'installation rigide. Une longueur de jauge courte et une fixation solide réduisent la déflexion.
• Maintenir les axes coaxiaux. Dans les fraises, alignez la broche sur la pièce. Dans les tours (Tournage CNC), aligner la contre-pointe ou utiliser un porte-outil avec un faux-rond minimal.
• En cas de léger désalignement, il convient d'envisager l'utilisation d'un porte-outil flottant ou d'un porte-outil de compensation. Ces supports permettent un minuscule mouvement latéral et aident l'alésoir à trouver l'axe du trou pilote.

Étape 3 - Exécution du cycle d'alésage

• Introduisez le poisson en douceur et à un rythme régulier. Évitez de plonger trop vite au départ ; une petite entrée en matière ou une entrée contrôlée réduisent l'embouchure.
• Utilisez un liquide de refroidissement traversant si vous en disposez, ou un liquide de refroidissement abondant. La lubrification par quantité minimale (MQL) fonctionne sur certains outils et matériaux, mais il faut surveiller de près l'évacuation des copeaux.
• Ne pas faire marche arrière lorsque l'outil est à l'intérieur du trou. Rétracter l'outil après avoir dégagé l'alésage pour éviter les frottements et les changements de taille.
• Évitez de vous attarder à l'intérieur du trou, à moins que l'outilleur ne le recommande. Elle peut frotter et modifier la taille ou la finition.
• Rétracter avec contrôle pour éviter de tirer les copeaux à travers l'alésage.

Diagramme de processus

Pensez-y comme à une liste de contrôle qui se déroule de gauche à droite :

Liste de contrôle avant l'alésage → Création d'un trou pilote avec une surépaisseur et un chanfrein corrects → Vérification du faux-rond et du support → Réglage des vitesses, de l'alimentation et du liquide de refroidissement → Exécution du cycle d'alésage CNC (avance régulière, pas d'inversion sous charge, sortie contrôlée) → Inspection de la taille, de la finition et de la géométrie → Ajustement et verrouillage des paramètres.

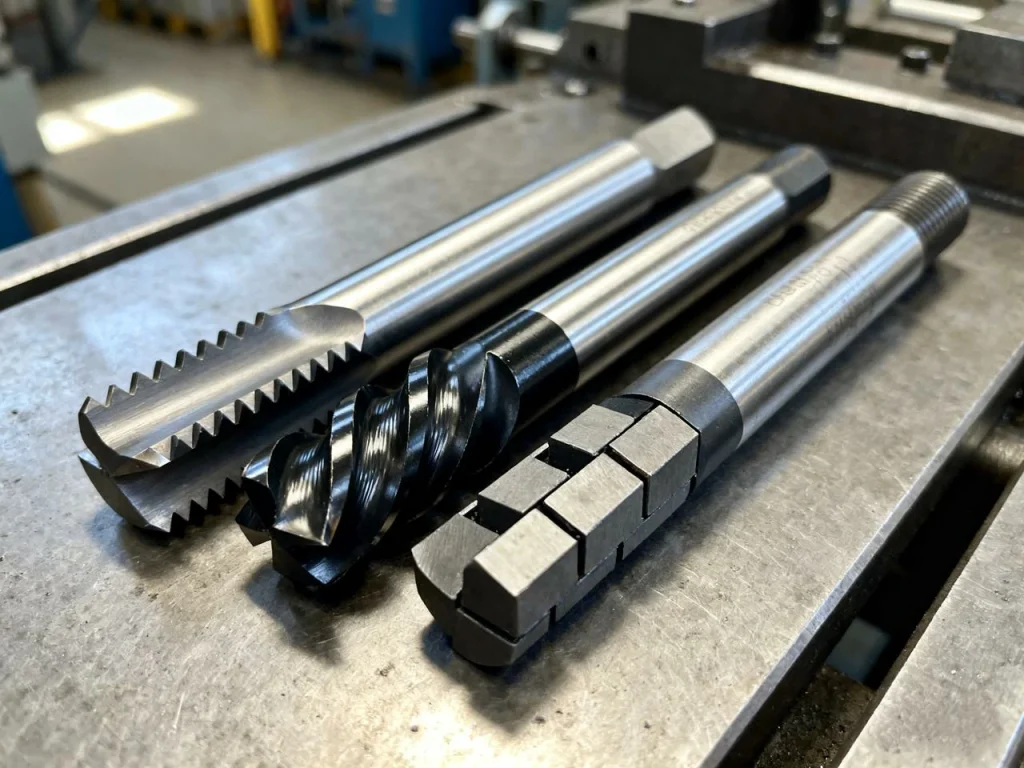

Types d'alésoirs, géométrie des outils et revêtements

Options d'outillage et critères de sélection

Les alésoirs se présentent sous de nombreuses formes. Le choix du bon alésoir dépend du diamètre, du matériau, de la tolérance et du volume.

• Matériau de l'outil : L'acier rapide (HSS) est tolérant et moins coûteux ; le carbure monobloc permet d'obtenir des trous plus droits et plus précis à des vitesses plus élevées, et supporte mieux les matériaux abrasifs ; le cermet est stable dans certaines fontes et certains aciers durs. Pour les matériaux extrêmement durs ou délicats pour lesquels les alésoirs conventionnels ont du mal à fonctionner, CNC EDM L'usinage peut être une alternative efficace pour réaliser des trous précis sans effort de coupe.
• Fixe ou réglable : Les alésoirs fixes offrent rigidité et constance, ce qui est excellent pour la finition. Les alésoirs réglables permettent d'ajuster la taille et de maintenir la taille lorsque les outils s'usent, mais ils peuvent être moins rigides.
• Têtes modulaires : Les pointes remplaçables permettent de réduire le coût par trou dans les lignes de production.
• Style flûte : Les goujures droites sont simples et stables. Les goujures hélicoïdales facilitent l'évacuation des copeaux et peuvent améliorer la finition. La spirale gauche a tendance à pousser les copeaux vers l'avant, ce qui est utile dans les trous traversants. La spirale de droite tire les copeaux vers l'arrière, ce qui est utile dans les trous borgnes.

Géométrie influençant la qualité des trous

Les petits choix géométriques font de grandes différences :

• L'angle d'attaque/de chanfrein guide l'outil dans le trou et étale la coupe. Un plomb trop agressif peut creuser ; un plomb trop petit peut frotter.
• Le cône arrière (une légère réduction du diamètre vers la tige) réduit le frottement dans l'alésage fini.
• La conception de la coupe et de la marge permet de contrôler la coupe par rapport au frottement et influe sur la finition. Des marges multiples peuvent stabiliser l'outil et résister au broutage.
• La charge de copeaux par dent doit correspondre au nombre de goujures et au matériau. Une avance trop faible peut polir et frotter ; une avance trop importante peut entraîner un broutage ou un surdimensionnement.

Revêtements et matériaux par pièce

• Aciers au carbone et alliés : Les revêtements TiN ou TiAlN/PVD améliorent la résistance à l'usure et le contrôle de la chaleur.
• Aciers inoxydables et alliages de nickel: Les revêtements ayant une bonne résistance à la chaleur et une micro-géométrie lisse, ainsi qu'un liquide de refroidissement traversant, permettent d'éviter la formation d'un bord d'accumulation (BUE).
• Alliages d'aluminium et de cuivre : Les revêtements DLC ou autres revêtements à faible adhérence réduisent le collage et améliorent la finition.
• Matériaux abrasifs (par exemple, composites remplis de fibres, pièces moulées avec des inclusions dures) : Le diamant ou le diamant CVD peuvent être efficaces avec la bonne géométrie.

Les paramètres qui comptent : Stock, vitesse, alimentation, liquide de refroidissement

Quelle quantité de matière faut-il laisser pour l'alésage ?

La surépaisseur doit être suffisante pour que les goujures puissent couper, mais pas trop pour que l'outil puisse dévier ou cliqueter. Une surépaisseur insuffisante risque d'entraîner un lobage ou un polissage. Trop de matière augmente les efforts de coupe et la chaleur. Une règle pratique pour les alésoirs est de laisser environ 0,127-0,508 mm au total (0,005-0,020 in), en fonction du diamètre et du matériau. Les petits trous et les matériaux ductiles ont tendance à nécessiter l'extrémité inférieure de cette plage. Les diamètres plus importants et les matériaux plus durs peuvent accepter davantage. L'essentiel est que la surépaisseur soit uniforme sur tout le pourtour.

Surépaisseur d'alésage typique par diamètre

Réduire la tolérance pour les matériaux très mous ou gommeux (par exemple, l'aluminium pur) et l'augmenter pour les fontes abrasives avec des configurations stables.

Quelle vitesse et quelle avance doit avoir un alésoir ?

La vitesse de surface est souvent inférieure à celle du perçage dans les aciers durs et supérieure dans l'aluminium. L'avance par tour est souvent plus élevée que pour le perçage afin que les marges coupent au lieu de frotter. Vérifiez toujours les données du fabricant d'outils, mais ces fourchettes constituent des points de départ sûrs.

Vitesses de démarrage et avances pour les alésoirs en carbure monobloc

Pour les outils en acier rapide, les vitesses de coupe doivent être comprises entre un tiers et la moitié des valeurs du carbure et les avances doivent se situer dans la moitié inférieure des plages. Sur les outils à marges multiples, faites correspondre l'avance par tour au nombre de marges de coupe si une valeur par dent est spécifiée.

Refroidissement, lubrification et contrôle des copeaux

L'alésage crée des copeaux longs et fins. Il faut les écarter rapidement pour que les marges puissent être guidées sans frottement.

• Le liquide de refroidissement traversant est le meilleur moyen d'évacuer les copeaux et de contrôler la température. Diriger le liquide de refroidissement vers la zone de coupe si le refroidissement à cœur n'est pas disponible.
• Le liquide de refroidissement par inondation est le deuxième meilleur choix. Utilisez un liquide de refroidissement propre et filtré pour protéger la finition.
• La lubrification par quantité minimale peut fonctionner sur certains matériaux et dans les salles blanches (pour le médical), mais il faut faire attention à l'évacuation des copeaux.
• Évitez le picage à moins que le fabricant d'outils ne vous le conseille. Le picotage permet de briser les copeaux dans certains matériaux, mais il peut également marquer la paroi lors de la réintroduction et perturber la taille.
• Dans les trous borgnes, prévoyez une rainure de dégagement ou arrêtez-vous avant la profondeur totale avec une temporisation contrôlée, dans certains cas recommandée par le fabricant d'outils. Ne jamais piéger un paquet de copeaux au fond du trou.

Machine, maintien et alignement pour la qualité des trous

Minimisation du faux-rond et de la déviation

L'alésage est sensible au faux-rond. Si l'outil dépasse, il coupe plus lourdement d'un côté et peut être surdimensionné.

• Utilisez des mandrins hydrauliques ou des supports frettés pour un meilleur contrôle du faux-rond. Les mandrins à pinces sont acceptables s'ils sont propres et en bon état.
• La longueur de la jauge doit être courte. Une longue portée augmente la déflexion et le risque de broutage.
• Vérifier la broche de la machine. Réchauffez la broche et laissez la machine atteindre la stabilité thermique avant le travail de calibrage final.
• Vérifiez le faux-rond à la pointe de l'outil. Viser moins de 0,005 mm lorsque les tolérances sont serrées.

Fixation pour les trous débouchants et les trous borgnes

• Soutenir les pièces minces pour éviter qu'elles ne fléchissent. Dans les fraises, utilisez des étaux solides ou des mâchoires souples avec un support complet. Sur les tours, utilisez une contre-pointe ou une lunette si nécessaire.
• Les piles doivent être courtes. Minimisez les cales et les empilages parallèles. Chaque interface ajoute un risque de désalignement.
• Prévoyez une évacuation des copeaux pour les trous traversants et des poches de copeaux pour les trous borgnes. Les copeaux laissés dans l'alésage marqueront la finition.

Porteurs flottants/compensateurs : quand et pourquoi ?

Un support flottant permet un petit mouvement latéral afin que l'alésoir puisse suivre le trou. C'est utile lorsque vous ne pouvez pas garantir un alignement coaxial entre la broche et le trou pilote. Attention : une trop grande marge de manœuvre ou un réglage trop lâche peut ouvrir la taille du trou ou dégrader la finition. N'utilisez que ce dont vous avez besoin.

Inspection, tolérancement et finition de surface

Les méthodes de mesure et leur utilisation

• Jauges de bouchage Go/No-Go : Rapide et reproductible pour la production. Idéal pour les contrôles de type réussite/échec dans le cadre d'un processus stable.
• Jauges d'alésage et jauges d'air : Mesurent la taille réelle et la dérive dans le temps. Les jauges à air sont très sensibles et utiles pour la surveillance du Cp/Cpk.
• Machines à mesurer tridimensionnelles (MMT) : Pour la précision de la position et les contrôles GD&T tels que la position réelle, la concentricité et la coaxialité.
• Testeurs de circularité/cylindricité : Pour les composants critiques où la rotation, la fatigue ou l'étanchéité dépendent de la précision de la forme.

Quelle tolérance l'alésage permet-il d'atteindre ?

Avec une bonne configuration, l'alésage permet d'obtenir des ajustements de classe H7 à H8 dans de nombreux matériaux. Par exemple, un trou de 10 mm à H7 vise souvent 10,000 à 10,015 mm. Les limites réelles dépendent des tables ISO 286. La précision des tolérances dépend du matériau, de la rigidité de la machine, du type d'outil, du liquide de refroidissement et de l'environnement de la jauge. Si vous avez besoin d'une tolérance plus serrée que H7 de manière constante, investissez dans un contrôle de processus robuste, une gestion de la température et un calibrage de haute qualité.

Objectifs et vérification de l'état de surface

L'alésage permet souvent d'obtenir un Ra de 0,8 à 1,6 μm. Les matériaux durs ou abrasifs et un mauvais liquide de refroidissement peuvent augmenter Ra. Utilisez un profilomètre à stylet pour mesurer Ra et confirmer qu'il n'y a pas d'artefact de stratification dû au frottement des marges. Si vous avez besoin d'un Ra plus faible, envisagez d'utiliser un alésoir à marges multiples ou de le faire suivre d'un léger ponçage.

Exemple de plan d'inspection

Exemple de plan d'inspection pour un trou alésé

Dépannage et bonnes pratiques

Défauts et correctifs courants

Utilisez ce tableau comme référence rapide.

Tableau : Guide de dépannage

Comment éviter la formation d'arêtes et le bavardage ?

L'arête rapportée se produit lorsque la matière à usiner se soude à l'arête de coupe. Elle entraîne une dispersion des dimensions et une mauvaise finition. Gardez l'arête propre avec le bon revêtement (par exemple, un revêtement à faible adhérence pour l'aluminium), maintenez une avance qui coupe plutôt qu'elle ne frotte, et utilisez un liquide de refroidissement adéquat ou MQL. Pour lutter contre le broutage, augmentez la rigidité, maintenez un surplomb court et évitez une avance trop faible. Modifier l'angle d'hélice, ajouter des marges ou passer à un outil avec une petite conicité arrière peut également aider.

Gestion de la durée de vie des outils et coût par trou

Planifier l'entretien de l'alésoir pour que le coût par trou reste prévisible.

• Suivez les trous par outil et surveillez les dérives de taille. Si la tendance est à la croissance ou à la dégradation de la finition, il faut réaffûter ou remplacer l'outil.
• Utiliser le SPC sur les données de taille pour détecter l'usure précoce.
• Envisagez des têtes modulaires en production - elles réduisent le temps de changement d'outil et simplifient le préréglage.
• Équilibrer la vitesse et la durée de vie. Il est préférable de ralentir légèrement et d'allonger la durée de vie si le temps de production le permet.

Applications de l'opération d'alésage : Cas et exemples

Composants pour l'aérospatiale et l'énergie

Les trains d'atterrissage, les supports de moteur et les pièces de combustion utilisent souvent des aciers inoxydables trempés par précipitation, des alliages de nickel ou du titane. Ces pièces nécessitent une géométrie serrée car la résistance à la fatigue et l'étanchéité dépendent de la rondeur et de l'intégrité de la surface. Les alésoirs en carbure dotés d'un système de refroidissement par circulation, d'une hélice soigneusement sélectionnée et d'un contrôle adaptatif de l'avance peuvent maintenir la taille tout en gérant la chaleur. Dans certains cas, un alésage léger laisse une finition qui répond aux objectifs de Ra et de circularité sans honage, ce qui permet d'économiser du temps de cycle.

Instruments médicaux et de précision

Les petites pièces en acier inoxydable (316L) et les implants en titane utilisent le micro-alésage. Un usinage propre, un contrôle des bavures et un choix judicieux du liquide de refroidissement sont importants pour la biocompatibilité et une passivation propre ultérieure. Dans les petits diamètres, la surépaisseur devient très faible. Utilisez des outils courts et tranchants, des porte-outils précis et envisagez l'élimination des copeaux par air ou par aspiration pour les trous borgnes. Une contre-pointe ou une douille de guidage sur un tour permet de maintenir les alésages droits.

Lignes à grand volume pour l'automobile et les groupes motopropulseurs

Les trous à haut volume du groupe motopropulseur dans la fonte ductile et les aciers alliés ont besoin à la fois de vitesse et de stabilité. Les alésoirs en carbure à marges multiples avec refroidissement par circulation maintiennent le Cp/Cpk tout en fonctionnant à des avances élevées par tour. Le contrôle cohérent de la taille et les rectifications planifiées réduisent le coût par trou. Le contrôle adaptatif basé sur la puissance de la broche ou la poussée permet de repérer rapidement les BUE et de déclencher des changements d'outils.

Exemples d'améliorations des ICP constatées dans la production :

• 20-40% plus longue durée de vie de l'outil grâce au réglage de l'avance par tour pour éviter les frottements
• 15-30% : réduction du temps de cycle grâce au refroidissement par le haut et à l'évacuation stable des copeaux
• Cp/Cpk passant d'à peine capable à robuste en améliorant le faux-rond à moins de 0,005 mm

Mini case snapshots

• Acier allié, trou de 12 mm, alésoir hélicoïdal en carbure : Durée de vie +35%, Cp 1,67 → 2,0 après réduction du faux-rond et augmentation de l'avance.
• Fonte ductile, trou de 16 mm, alésoir multi-marges : Temps de cycle -18% avec refroidissement à cœur ; réduction de moitié de la dispersion des tailles.
• Aluminium, trou de 8 mm, alésoir revêtu de DLC : Finition améliorée de Ra 1,4 μm à 0,9 μm en augmentant l'avance par tour et en passant à MQL.

Méthodes avancées et technologies émergentes

Numérisation : surveillance en cours de processus et contrôle adaptatif

L'alésage est stable lorsque les forces de coupe sont stables. Les données des capteurs permettent de détecter rapidement les changements. Les pics de couple ou de puissance de la broche peuvent indiquer un BUE ou une accumulation de copeaux. Les tendances de la force de poussée peuvent signaler l'usure de l'outil. Les capteurs d'émissions acoustiques peuvent détecter le broutage. Un tableau de bord IoT qui suit la taille du trou en fonction de la durée de vie de l'outil permet de planifier les changements avant que les problèmes ne surviennent. Le contrôle en boucle fermée peut réduire l'alimentation à la volée si la puissance augmente, ce qui permet de maintenir le processus dans une fenêtre de sécurité.

Nouvelles conceptions d'outils et de revêtements

Les innovations comprennent des marges d'hélice variables pour briser les vibrations, des conceptions à marges multiples pour un meilleur guidage et une meilleure finition, et des empilements PVD/CVD avancés qui combinent dureté et faible friction. Les ajustements de micro-géométrie sur les arêtes de coupe réduisent les bavures et améliorent la durée de vie des outils dans les aciers inoxydables et les superalliages.

Intégration des processus et stratégies hybrides

Les outils combinés perçage-alésage réduisent les changements d'outils et maintiennent la coaxialité. Les flux de travail d'usinage additif plus définissent des formes quasi nettes, puis finissent les alésages par alésage. Le palpage sur la machine et la mesure de l'air en cours de processus permettent de vérifier la taille et de renvoyer les décalages au système de contrôle. Pour les bandes très serrées, un alésage suivi d'un ponçage rapide et léger permet de verrouiller la rondeur et la finition sans pénalité de cycle importante.

Notes pratiques sur les termes clés (intégrés dans le processus)

• Définition de l'alésage et qu'est-ce que l'alésage : finition d'un trou pré-fabriqué à une taille et une finition précises à l'aide d'un alésoir.
• Alésoir et foret d'alésage : l'alésoir est l'outil ; on dit parfois "foret d'alésage", mais il ne s'agit pas d'un foret. Il enlève une petite quantité de matière pour affiner le trou.
• Aléseuse : la plupart des ateliers utilisent une fraiseuse, une perceuse à colonne ou un tour à commande numérique ; certaines lignes de production à grand volume utilisent des machines spéciales.
• À quoi sert un alésoir : à obtenir des tolérances serrées, une meilleure circularité et un Ra inférieur à celui obtenu par simple perçage.
• Alésoir vs foret : le foret crée le trou rapidement ; l'alésoir le termine avec précision.
• Alésage contre alésage : l'alésage corrige l'emplacement et la rectitude ; l'alésage définit la taille finale et la finition rapidement une fois que l'alignement est bon.
• Tournage CNC : les alésoirs fonctionnent bien sur les tours équipés d'une contre-pointe ou d'un outil rotatif pour réaliser des alésages concentriques et précis.
• Quels sont les inconvénients d'un alésoir ? Les alésoirs ne permettent pas de corriger les défauts d'alignement importants, d'enlever de grosses pièces ou de corriger les erreurs d'emplacement. Ils ont besoin d'un bon alignement, de copeaux propres et d'une surépaisseur correcte pour bien fonctionner.

La section des règles empiriques (réponses rapides en langage clair)

• Quelle est la règle empirique pour la surépaisseur de l'alésoir ? Laissez environ 0,127-0,508 mm au total, en fonction du diamètre et du matériau. Pour les petits trous, restez près de la limite inférieure. Pour les matériaux durs ou de grande taille, augmentez la marge.
• Quel est le processus d'alésage ? Percer ou aléser, ébavurer et chanfreiner, aligner le porte-outil et la pièce, régler correctement la vitesse et l'avance avec le liquide de refroidissement, effectuer une avance régulière, rétracter sans inverser la charge, inspecter la taille et la finition.
• Pourquoi utiliser un alésoir au lieu d'un foret ? Pour obtenir des dimensions serrées avec une meilleure rondeur et un Ra inférieur, de manière répétée et rapide.
• Peut-on coder en G une rame ? Oui. De nombreux ateliers utilisent G85 (cycle d'alésage) pour l'alésage. Vérifiez sur votre commande.

Résumé de l'installation étape par étape (liste d'instructions rapides)

• Confirmer la tolérance du dessin et l'ajustement cible (par exemple, H7).
• Choisissez le type d'alésoir, le type de goujure et le revêtement pour le matériau et le type de trou (traversant ou borgne).
• Réalisez le trou pilote avec la surépaisseur appropriée, puis ébavurez et chanfreinez l'entrée.
• Monter l'alésoir dans un porte-outil à faible course (hydraulique ou rétractable) avec un court dépassement.
• Réglez les vitesses de démarrage et les avances à partir d'une table ou d'une calculatrice fiable.
• Utiliser un liquide de refroidissement traversant ou une forte inondation visant la zone de coupe.
• Programmez une entrée en douceur, une avance régulière, pas de temporisation et une sortie contrôlée. Ne pas faire marche arrière dans le trou.
• Vérifier la taille, la finition et la rondeur de la première pièce. Ajuster l'avance ou la surépaisseur si nécessaire.
• Verrouillez les paramètres, réglez la fréquence des jauges et surveillez la durée de vie de l'outil.

Conclusion

L'alésage est le moyen le plus rapide et le plus cohérent d'amener les trous percés ou alésés dans une tolérance serrée avec une finition propre. Il fonctionne parce que les marges de l'outil guident le trou existant et rasent juste assez de matière pour ajuster la taille et la forme. Lorsque vous contrôlez la surépaisseur, le faux-rond, les avances, l'arrosage et l'alignement, vous pouvez réaliser des trous de classe H7 toute la journée avec un Cp/Cpk stable. Que vous travailliez sur des superalliages pour l'aérospatiale, de l'acier inoxydable médical de petit diamètre ou de la fonte ductile en grande quantité, les mêmes règles de base s'appliquent. Préparez le pilote, guidez l'alésoir en ligne droite, maintenez les copeaux en mouvement et mesurez ce qui est important. Si vous procédez ainsi, l'alésage devient une étape de finition prévisible et rentable, et vos trous ont l'aspect et les dimensions exigés par vos imprimés. Pour des pièces CNC de haute précision et des solutions d'usinage personnalisées pouvant respecter des tolérances de ±0,001 mm, pensez à U-Need.

FAQ

Références et normes
