Usinage par électroérosion (EDM) ou usinage CNC : comment choisir le procédé de fabrication le plus adapté ?

Le choix entre l'usinage EDM et l'usinage CNC ne se résume pas principalement à déterminer quel procédé est “ le meilleur ”. Il s'agit avant tout d'une décision liée à la faisabilité de la fabrication. Le choix du procédé approprié dépend du matériau, de la dureté, de la géométrie, de l'accès à l'outil, des tolérances, de la finition, du coût et du risque de rebut.

Usinage CNC C'est généralement l'option la plus rapide et la plus économique pour les pièces de série, les contours externes, les formes prismatiques et les pièces dont les surfaces à usiner sont accessibles aux outils de coupe. L'électroérosion est généralement choisie lorsque la pièce est conductrice, dure, fragile ou présente une géométrie difficile à usiner avec des outils rotatifs, comme des angles internes aigus, des rainures profondes et étroites, des parois minces ou des cavités complexes.

Pour de nombreuses pièces de précision, la meilleure solution ne réside pas uniquement dans l'électroérosion (EDM) ou l'usinage CNC. Un processus hybride combinant CNC et EDM est courant : l'usinage CNC enlève rapidement la matière en excès, puis l'électroérosion (EDM) réalise la finition des éléments critiques qu'il serait difficile, long ou risqué d'usiner mécaniquement.

L'importance du choix entre l'usinage EDM et l'usinage CNC dans la sélection des procédés

Optez pour l'électroérosion (EDM) lorsque la pièce est conductrice d'électricité, lorsque des angles internes vifs ou des contours étroits et profonds sont nécessaires d'un point de vue fonctionnel, ou lorsque la pièce a déjà été trempée avant l'usinage de finition. Optez pour l'usinage CNC lorsque l'enlèvement de matière en volume, une géométrie largement accessible, des surfaces 3D et un meilleur rendement en termes de quantité priment sur une géométrie interne précise. Optez pour un flux de travail hybride lorsque l'usinage CNC permet d'ébaucher efficacement les caractéristiques accessibles, mais que l'électroérosion est nécessaire pour les détails finaux sur matière durcie, les sections minces ou la définition des angles.

Qu'est-ce que l'usinage CNC ?

L'usinage CNC consiste à enlever de la matière par coupe mécanique grâce à des mouvements d'outils programmés. Lors du fraisage, une fraise en rotation enlève de la matière d'une pièce fixe. Lors du tournage, c'est la pièce qui tourne tandis qu'un outil enlève de la matière. Les machines CNC permettent également de percer, aléser, aléser à largeur constante, tarauder, usiner des contours et profiler des pièces.

Le point essentiel est que l'usinage CNC est un processus d'usinage mécanique. L'outil entre en contact avec la pièce. Cela rend l'usinage CNC très efficace lorsque l'outil peut atteindre la forme à usiner, lorsque le matériau peut être usiné tout en préservant une durée de vie raisonnable de l'outil, et lorsque les forces d'usinage ne déforment pas la pièce.

L'usinage CNC est utilisé pour une large gamme de matériaux, notamment les métaux, de nombreux plastiques, les composites et d'autres matériaux usinables. Il constitue souvent le premier choix pour la fabrication de boîtiers, de supports, d'arbres, de plaques, de fixations et de nombreux composants de série présentant une géométrie accessible.

Qu'est-ce que l'usinage par électroérosion ?

L'EDM permet d'éliminer la matière conductrice grâce à des décharges électriques contrôlées entre l'outil et la pièce à usiner, dans un fluide diélectrique. Ce procédé est particulièrement utile pour le traitement de matériaux durs, de détails fins, de sections minces et de géométries que les outils mécaniques ne peuvent pas usiner proprement. Il n'y a pas de force de coupe physique comme c'est le cas lors du fraisage, du tournage ou du perçage.

Il existe trois types courants d'EDM :

• Electro-érosion à fil, souvent appelée « découpe au fil », consiste à utiliser un fil métallique fin en mouvement pour découper des profilés.
• L'électroérosion par enfonçage utilise une électrode en graphite ou en cuivre de forme spécifique pour creuser une cavité ou réaliser un relief dans la pièce.
• L'électroérosion par perçage permet de réaliser des trous de petite taille, profonds ou inclinés dans des matériaux conducteurs.

L'électroérosion standard nécessite que la pièce à usiner soit électriquement conductrice dans toute sa masse, et pas seulement en surface. Les revêtements, le calamine ou l'état local de la surface ne permettent pas de transformer un matériau de base non conducteur en un candidat viable pour l'électroérosion. L'électroérosion ne fonctionne que sur des matériaux électriquement conducteurs. Cela inclut les aciers, les aciers à outils, le titane, les alliages de nickel, les carbures, les alliages de cuivre et les matériaux similaires. Elle ne convient pas aux plastiques ni aux céramiques non conductrices dans des conditions d'électroérosion standard.

Pourquoi le choix entre l'usinage par électroérosion (EDM) et l'usinage par commande numérique (CNC) a une incidence sur la fabricabilité, les tolérances, les coûts et le risque de rebut

Le choix entre l'usinage EDM et l'usinage CNC a une incidence sur le mode de fabrication d'une pièce. Il peut également déterminer s'il est tout simplement possible de fabriquer cette pièce.

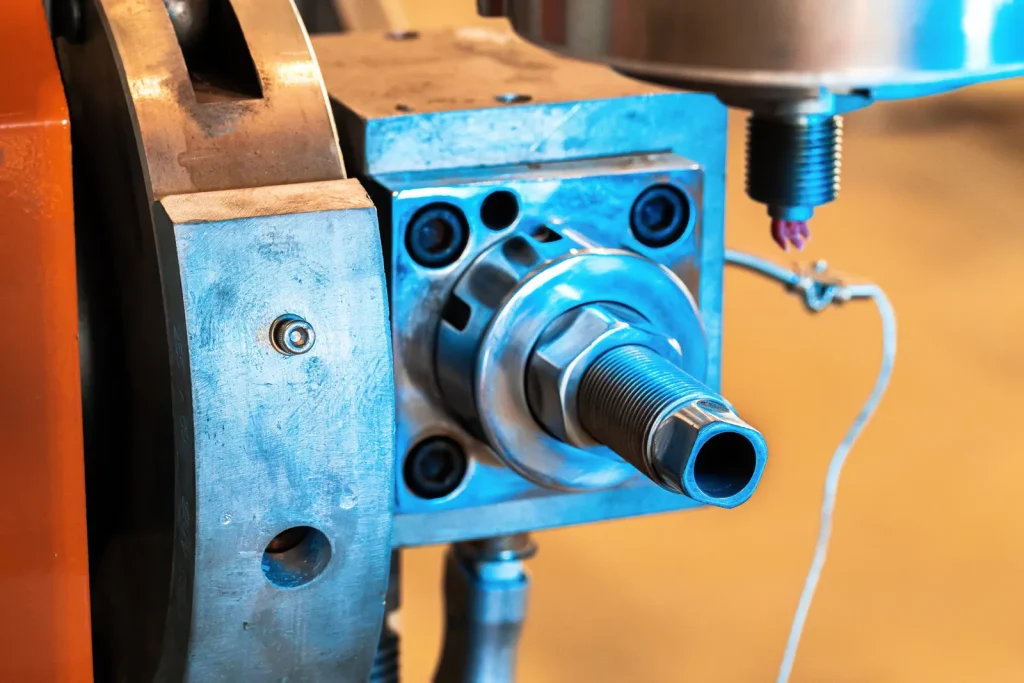

La mise en place et le serrage peuvent transformer une opération théoriquement simple en une opération risquée en production réelle. En usinage CNC, les pièces minces, déformées, asymétriques ou trempées peuvent se déplacer sous la pression de serrage ou perdre la stabilité de leur point de référence, ce qui peut entraîner un décalage des cotes critiques avant même que l’usinage ne devienne la principale contrainte. En électroérosion (EDM), les contraintes sont souvent liées à l'accessibilité du processus plutôt qu'à la force de coupe ; elles incluent notamment les exigences relatives au trou de départ, le dégagement nécessaire au passage du fil, l'alignement de l'électrode, l'immersion de la pièce et les conditions de rinçage.

Ces contraintes réelles de fabrication déterminent souvent davantage le risque de rebut que l'usinabilité théorique. Parmi les modes de défaillance courants, on peut citer la déformation des parois lors du serrage, les dommages liés aux retouches dues aux bavures qui altèrent les cotes finales, la rupture d’outils de petite taille ou à longue portée en usinage CNC, un rinçage instable qui affecte la régularité de la découpe par électroérosion, la rupture du fil dans les sections étroites ou épaisses, ainsi que la dérive due à l’usure de l’électrode qui réduit la précision de la cavité en électroérosion par enfonçage.

L'usinage CNC dépend du diamètre de l'outil, de sa portée, de sa rigidité, des forces de coupe, du serrage de la pièce et de la dureté du matériau. Si une pièce doit présenter un angle interne aigu, une rainure longue et profonde ou une paroi très fine, l'usinage CNC peut entraîner une flexion de l'outil, des vibrations, la formation de bavures ou un déplacement de la pièce. Ces effets peuvent augmenter le risque de rebut.

L'électroérosion présente différentes contraintes. Elle nécessite un matériau conducteur, un éclateur, un système de rinçage adapté, ainsi qu'une stratégie appropriée en matière de fils ou d'électrodes. L'électroérosion à fil nécessite généralement un point de départ sur une arête ou un trou de départ, et elle découpe la pièce de part en part. L'électroérosion par enfonçage nécessite des électrodes, et l'usure de celles-ci peut affecter la précision si elle n'est pas contrôlée.

Pour les acheteurs soucieux de précision, le choix du procédé a une incidence sur :

• La géométrie peut-elle être réalisée telle qu'elle est dessinée ?
• La question de savoir si les tolérances sont réalistes
• Le traitement thermique doit-il avoir lieu avant ou après l'usinage final ?
• La finition secondaire est-elle nécessaire ?
• Que le coût soit lié à la durée du cycle, au réglage, à l'outillage, aux électrodes ou au risque de rebuts

Tableau : Comparaison rapide entre l'électroérosion et l'usinage CNC

La faisabilité avant tout : la pièce peut-elle être fabriquée par électroérosion ou par usinage CNC ?

La conductivité des matériaux et l’influence de leur dureté sur le choix entre l’électroérosion et l’usinage CNC

Le matériau constitue le premier critère de faisabilité. Si le matériau n'est pas conducteur d'électricité, l'électroérosion n'est généralement pas une option envisageable. L'usinage CNC peut toutefois rester une solution viable si le matériau peut être découpé et maintenu sans être endommagé.

Si le matériau est conducteur, la dureté devient un facteur déterminant. L'électroérosion permet d'usiner des aciers trempés et des carbures, car ce procédé ne repose pas sur la résistance de l'arête de coupe. Le processus d'érosion par étincelles agit sur la surface conductrice ; l'usure de l'outil et la force de coupe ne constituent donc pas les mêmes contraintes que dans l'usinage CNC.

L'usinage CNC permet de traiter de nombreux matériaux durs, mais les performances de coupe diminuent à mesure que la dureté augmente. L'usure des outils s'accentue. Il peut s'avérer nécessaire de réduire les avances et les vitesses de coupe. Les forces de coupe et la chaleur peuvent devenir plus difficiles à maîtriser. Des outils spéciaux ou des procédés de finition particuliers peuvent s'avérer nécessaires.

C'est pourquoi le choix entre l'électroérosion (EDM) et l'usinage CNC pour les composants en acier trempé dépend souvent du moment où la pièce subit un traitement thermique. Une méthode courante consiste à réaliser un usinage CNC d'ébauche avant le traitement thermique, puis à recourir à l'électroérosion pour les finitions après le traitement thermique. Cette approche est conforme aux recommandations évoquées dans le Manuel de l'ASM sur la maîtrise de la déformation lors du traitement thermique, où les variations dimensionnelles après durcissement sont considérées comme un facteur important à prendre en compte dans la planification du processus. Cela peut contribuer à contrôler la stabilité dimensionnelle, car les caractéristiques critiques finales sont réalisées après que la pièce a déjà subi une déformation due au traitement thermique.

Problèmes d'accès aux outils en CNC qui favorisent l'électroérosion

Les outils CNC nécessitent un accès physique. Une fraise possède un diamètre, une tige, un porte-outil et une limite de portée pratique. À mesure que la forme à usiner devient plus profonde et plus étroite, l'outil s'allonge et perd en rigidité. Cela augmente le risque de fléchissement, de vibrations, de conicité, d'une mauvaise finition et de rupture d'outils.

Parmi les problèmes d’accès aux outils en CNC qui favorisent l’électroérosion, on peut citer :

• Des angles internes aigus qu'une fraise à bout arrondi ne peut pas réaliser
• Fentes étroites nécessitant des fraises très petites ou très longues
• Poches profondes à rapport d'aspect élevé
• Contours internes dans un matériau trempé
• Des parois minces susceptibles de fléchir sous l'effet de la force de coupe
• Petites pièces où les micro-outils sont fragiles

L'électroérosion permet de contourner bon nombre de ces limites mécaniques, car elle n'exerce aucune pression sur la pièce. L'électroérosion à fil permet de découper des profils traversants fins. L'électroérosion par enfonçage permet de former des cavités dont les détails dépendent de la forme de l'électrode. L'électroérosion par perçage permet de réaliser des trous de petit diamètre ou inclinés là où le perçage conventionnel s'avère instable ou impossible.

Lorsque l'électroérosion à fil ne convient pas à la géométrie de la pièce

L'électroérosion à fil est une technique puissante, mais elle ne peut pas se substituer de manière universelle à Fraisage CNC. L'électroérosion à fil effectue la découpe à l'aide d'un fil en mouvement continu ; elle est donc particulièrement adaptée aux profils traversants. Si la pièce à usiner comporte une poche borgne, une surface sculptée en 3D ou une cavité fermée qui ne traverse pas la pièce, l'électroérosion à fil peut ne pas convenir.

Parmi les limites courantes, on peut citer :

• La découpe doit généralement traverser toute l'épaisseur de la pièce.
• Le fil doit partir d'un point précis, soit d'un bord, soit d'un trou de départ.
• Les profilés fermés internes nécessitent des trous de départ.
• Les surfaces 3D complexes se prêtent généralement mieux au fraisage CNC ou à l'électroérosion par enfonçage.
• Les matériaux très épais peuvent compliquer le contrôle des tolérances, car le comportement du fil, le rinçage et le contrôle de la conicité deviennent plus difficiles à maîtriser.
• La géométrie doit tenir compte du tracé du fil et de l'écartement des électrodes.

Lorsque l'électroérosion à fil ne convient pas à la géométrie d'une pièce, l'électroérosion par enfonçage ou le fraisage CNC peuvent tout de même être des solutions valables. Par exemple, une cavité de moule aveugle comportant des nervures acérées peut se prêter à l'électroérosion par enfonçage, tandis qu'une poche ouverte peu profonde présentant des rayons généreux peut se prêter au fraisage CNC.

Liste de contrôle : données relatives au dessin, au matériau, à l'état de traitement thermique, aux tolérances et à la finition, afin de confirmer la faisabilité

Avant de choisir entre l'électroérosion et l'usinage CNC, il convient d'examiner la pièce en disposant de toutes les données de fabrication nécessaires. Toute information manquante peut entraîner des erreurs dans le devis et présenter un risque pour le processus.

Utilisez cette liste de contrôle de faisabilité :

Fonctionnement de l'électroérosion (EDM) et de l'usinage CNC : principes clés à l'origine des compromis

Fraisage et tournage CNC : usinage par enlèvement de matière, diamètre de l'outil, force de coupe et portée de l'outil

Le fraisage et le tournage CNC entraînent l'enlèvement de copeaux. Le tranchant de l'outil cisaillonne la matière pour l'extraire de la pièce. Ce procédé est efficace, mais il génère une force. Cette force doit être supportée par l'outil, le dispositif de serrage, la machine et la pièce.

Le diamètre de l'outil influe sur la plus petite surface pouvant être usinée. Une fraise ronde ne permet pas d'obtenir un angle interne parfaitement vif ; elle laisse un rayon. Une fraise plus petite permet de réduire ce rayon, mais les outils de plus petit diamètre sont moins rigides et plus susceptibles de se casser.

La longueur de l'outil est un facteur important, car les outils longs se déforment davantage que les outils courts. Les poches et les rainures profondes imposent souvent l'utilisation de fraises longues. Cela peut avoir une incidence sur les tolérances, la rectitude des parois et l'état de surface.

Pour faire simple, l'usinage CNC donne les meilleurs résultats lorsque l'outil est court, rigide, bien soutenu et capable d'atteindre directement la pièce à usiner.

Electro-érosion à fil par rapport au fraisage CNC : éclateur, trous de départ, profils à découpe traversante et absence de force de coupe

L'électroérosion à fil utilise un fil fin comme électrode. Le fil n'entre pas en contact avec la pièce à usiner. Une étincelle contrôlée jaillit à travers un petit intervalle et érode la matière. La machine contrôle la trajectoire du fil, et la découpe suit le profil programmé.

Par rapport au fraisage CNC, l'électroérosion à fil présente plusieurs différences importantes :

• Comme il utilise un éclateur, une compensation est nécessaire.
• Il réalise des découpes traversantes plutôt que des cavités aveugles.
• Les formes fermées internes nécessitent des trous de départ.
• Elle ne génère pratiquement aucune force de coupe mécanique.
• Il permet de respecter des tolérances serrées sur des matériaux durs et conducteurs.
• Ce procédé est plus lent que le fraisage CNC pour l'enlèvement de matière en grande quantité.

C'est pourquoi le choix entre l'électroérosion à fil et le fraisage CNC dépend souvent des caractéristiques de la pièce. Une pièce fraisée peut en effet nécessiter un traitement par électroérosion à fil pour réaliser une fente étroite, un profil interne ou une paroi mince.

Électroérosion par enfonçage (Sinker EDM) ou usinage CNC pour l'usinage de cavités complexes et de géométries basées sur des électrodes

L'électroérosion par enfonçage utilise une électrode dont la forme correspond à celle de la pièce souhaitée. L'électrode est enfoncée dans la pièce conductrice tandis que des étincelles érodent le matériau. La cavité prend la forme déterminée par l'électrode et le mouvement de la machine.

La comparaison entre l'électroérosion (EDM) et l'usinage CNC pour l'usinage de cavités complexes conduit souvent à privilégier une approche hybride. L'usinage CNC permet d'effectuer rapidement l'ébauche et la semi-finition d'une cavité, notamment avant le traitement thermique. L'électroérosion par enfonçage permet ensuite de réaliser la finition des angles vifs, des nervures, des détails profonds et des zones inaccessibles aux outils de fraisage.

L'électroérosion par enfonçage est couramment utilisée pour les moules, les matrices et les cavités, car l'électrode permet de créer des formes qui nécessiteraient autrement des fraises très petites, très longues ou fragiles. En contrepartie, les électrodes doivent être conçues, fabriquées, contrôlées et compensées en fonction de leur usure.

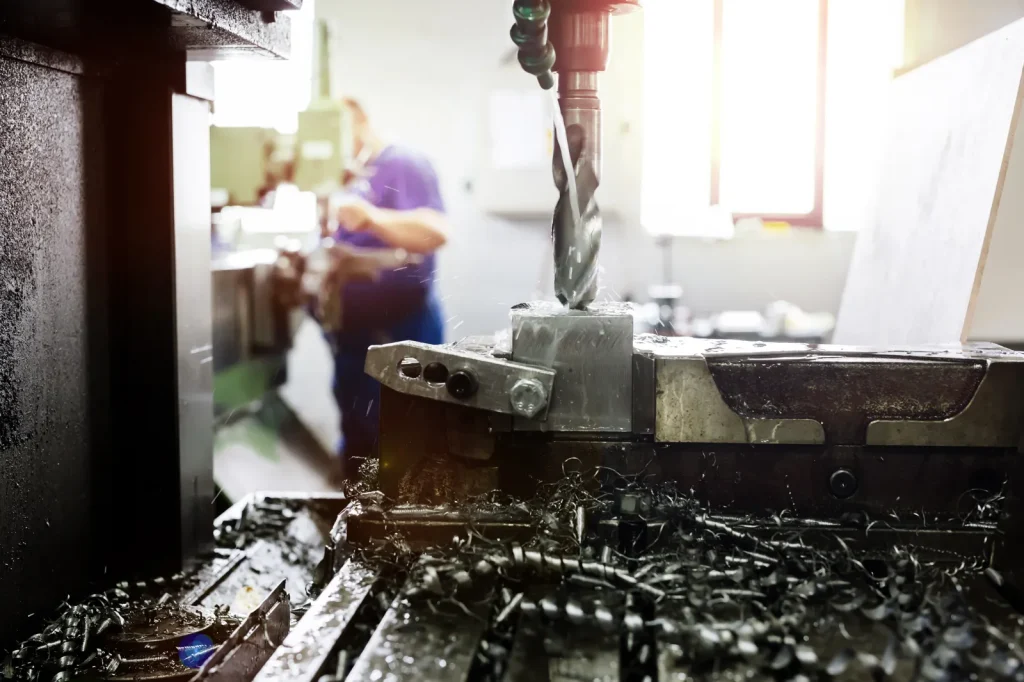

Perçage par électroérosion (EDM) vs perçage conventionnel pour les trous de petite taille, profonds ou inclinés

Le perçage conventionnel donne de bons résultats lorsque le diamètre, la profondeur, le matériau et l'angle du trou se situent dans les limites normales de coupe. Des problèmes apparaissent lorsque les trous sont très petits, très profonds, à angle très prononcé ou situés dans des matériaux durcis ou résistants à la chaleur.

L'électroérosion par perçage permet de réaliser des trous de petite taille, profonds ou inclinés dans des matériaux conducteurs, sans les risques de déviation de la mèche, de force de coupe excessive ou de rupture d'outil. Elle est souvent utilisée lorsque le perçage conventionnel s'avère instable ou lorsqu'un trou de départ est nécessaire pour l'électroérosion à fil.

Le compromis réside dans la rapidité. Si une perceuse standard permet de réaliser le trou avec précision et rapidité, le perçage CNC s'avère généralement plus économique. Le perçage par électroérosion prend tout son sens lorsque la réalisation de cette pièce n'est pas envisageable par perçage conventionnel.

Avantages et limites en fonction des critères de décision techniques

Usinage par électroérosion (EDM) ou commande numérique (CNC) pour les pièces à tolérances serrées

Le choix entre l'électroérosion (EDM) et l'usinage CNC pour les pièces à tolérances serrées dépend de la géométrie, du matériau et du type de caractéristique. Les deux procédés permettent de produire des pièces de précision. Les tolérances typiques de l'usinage CNC pour les travaux de précision généraux se situent souvent entre ±0,001 et ±0,0001 pouce. L'électroérosion à fil permet souvent d'atteindre des tolérances comprises entre ±0,0001 et ±0,00005 pouce dans de nombreuses applications de production. Normes d'essai ISO Pour les machines d'électroérosion à fil, définir des méthodes spécifiques de vérification de la précision des systèmes d'électroérosion utilisés dans la fabrication de précision.

La différence ne réside pas uniquement dans les chiffres. L’électroérosion (EDM) s’avère généralement plus stable sur les pièces conductrices dures, délicates ou complexes, car elle ne génère aucune force de coupe mécanique. L’usinage CNC permet lui aussi d’atteindre des tolérances serrées, mais l’usure des outils, la déformation, la chaleur, le serrage et les marges de réglage peuvent nécessiter un contrôle plus rigoureux.

Pour les surfaces planes de précision ou les éléments cylindriques, la rectification sur gabarit, Rectification CNC, ou d'autres procédés de finition peuvent également entrer en concurrence avec l'électroérosion. Lorsqu'il s'agit de choisir entre la rectification CNC sur gabarit et l'électroérosion, la rectification est souvent envisagée lorsque l'objectif est d'obtenir une surface rectifiée de précision et que l'accès à la meule est possible. L'électroérosion est souvent privilégiée lorsque les caractéristiques principales sont des contours internes, des angles vifs, des cavités ou des profils difficiles à atteindre avec une meule.

Limites du fraisage CNC pour les angles internes aigus

Les limites du fraisage CNC pour les angles internes aigus tiennent à la forme de la fraise. Les fraises en bout étant rondes, elles laissent un rayon au moins égal au rayon de l'outil, à moins qu'un autre procédé ne soit utilisé.

Les conceptions comportant des angles internes très aigus entraînent souvent une augmentation des coûts liés à l'usinage CNC, car l'atelier peut être amené à utiliser des fraises de très petite taille, à effectuer des réglages supplémentaires, à recourir à une finition secondaire ou à l'électroérosion. Dans certains cas, il peut s'avérer impossible de respecter les tolérances indiquées sur le plan et les exigences relatives aux angles en recourant uniquement au fraisage CNC.

Si l'angle n'a pas d'incidence sur le fonctionnement, l'ajout d'un rayon interne plus grand peut permettre de réduire les coûts et les délais de fabrication. Si l'angle a une fonction spécifique, par exemple dans un insert de matrice ou un détail de moule, l'électroérosion (EDM) peut s'avérer être le procédé le plus adapté.

Différences de finition de surface entre l'électroérosion et l'usinage CNC

Les différences de finition de surface entre l'électroérosion et l'usinage CNC dépendent des paramètres du procédé. Les opérations CNC classiques produisent souvent un Ra compris entre environ 0,8 et 3,2 μm. L'électroérosion peut atteindre un Ra compris entre environ 0,05 et 1,6 μm selon le nombre de passes et les conditions, les finitions d'électroérosion en série se situant souvent dans la plage de Ra comprise entre 0,2 et 0,8 μm.

L'électroérosion ne donne pas toujours un fini miroir. Un passage standard d'électroérosion peut laisser une surface mate et texturée. Pour obtenir des finis plus fins, il peut être nécessaire de recourir à des passages de finition, à des réglages plus lents ou à un polissage. La finition CNC permet également d'obtenir de très bonnes surfaces sur les éléments accessibles, à condition de disposer d'un outillage adapté, d'effectuer des passes de finition et d'assurer des réglages stables.

L'électroérosion peut laisser une couche de refusion, parfois appelée « couche blanche », ainsi qu'une zone affectée thermiquement, en fonction des paramètres et du matériau. Cela revêt une importance particulière pour les surfaces soumises à la fatigue, les surfaces d'étanchéité, les surfaces d'usure ou celles pour lesquelles le polissage est essentiel, car la formation de microfissures, l'altération de l'état de surface ou les opérations de finition en aval peuvent devenir des facteurs déterminants dans la prise de décision. Si l'électroérosion est choisie pour une surface critique, il convient de vérifier si des passes de finition, un polissage, un meulage ou une validation de l'intégrité de la surface sont nécessaires.

Le choix pratique dépend des caractéristiques spécifiques de la pièce. L'électroérosion peut s'avérer plus adaptée aux détails internes fins et aux pièces conductrices complexes. L'usinage CNC peut être préférable pour les grandes surfaces accessibles où les marques d'outils sont acceptables ou faciles à polir.

Risques de formation de bavures : comparaison entre l'usinage CNC et l'électroérosion

La découpe CNC peut générer des bavures, car l'outil cisaillle physiquement le matériau. Les bavures apparaissent fréquemment à la sortie des rainures, sur les bords des trous, sur les arêtes fines et au niveau des éléments qui se croisent. L'ébavurage peut entraîner un surcroît de main-d'œuvre, affecter les cotes et présenter un risque pour les petits éléments de précision.

L'électroérosion présente un risque de bavures bien moindre, car elle érode la matière plutôt que de la cisailler. C'est l'une des raisons pour lesquelles cette technique est utilisée pour réaliser des éléments de précision délicats dans les pièces destinées aux secteurs médical et aérospatial. Le contrôle des bavures peut s'avérer crucial lorsque la présence de bavures libres, les dommages aux arêtes ou l'ébavurage manuel sont inacceptables.

L'électroérosion peut néanmoins poser des problèmes d'intégrité de surface, tels que la formation d'une couche de refusion, en fonction des réglages et des besoins de l'application. Pour les pièces soumises à des contraintes élevées ou pour lesquelles la résistance à la fatigue est un critère essentiel, il convient de vérifier l'état de la surface plutôt que de partir du principe que l'électroérosion constitue automatiquement une finition.

Modes de défaillance courants, risques liés à la qualité et pièges de conception

Difficultés liées à l'usinage de rainures profondes et étroites à l'aide d'une machine à commande numérique (CNC) ou d'un procédé d'électroérosion (EDM)

Les difficultés liées à l'usinage de rainures profondes et étroites par CNC ou par électroérosion varient selon le procédé utilisé.

En fraisage CNC, les rainures profondes et étroites nécessitent des outils fins et longs. Ces outils ont tendance à fléchir, à vibrer, à s'user et à se casser plus facilement. L'évacuation des copeaux peut également être insuffisante. Il peut en résulter des parois coniques, une mauvaise finition ou le non-respect des tolérances.

En électroérosion à fil, il est possible de réaliser des rainures profondes avec précision si la géométrie prévoit une découpe traversante et si le rinçage est stable. Cependant, les matériaux très épais peuvent compliquer le contrôle du fil, la gestion de la conicité et le rinçage. L’électroérosion par enfonçage permet de réaliser des rainures borgnes, mais il faut alors maîtriser l’usure de l’électrode et le rinçage.

Une erreur courante en conception consiste à supposer que le simple fait qu’il s’agisse d’une “ fente ” rend automatiquement le processus facile. La largeur et la profondeur de la fente, le fait qu’elle soit borgne ou traversante, la dureté du matériau et les tolérances sont autant de facteurs qui ont leur importance.

Quel est le meilleur procédé pour les pièces de précision à parois minces : l'électroérosion (EDM) ou l'usinage CNC ?

Le meilleur procédé pour l'usinage de pièces de précision à parois minces, l'électroérosion (EDM) ou l'usinage CNC, dépend de la capacité de la paroi à résister aux forces d'usinage et de serrage. Les parois minces peuvent se déformer sous l'effet des contraintes générées par le fraisage ou le tournage. Elles peuvent également vibrer, bourdonner ou bouger dans le dispositif de serrage.

L'électroérosion est souvent privilégiée pour la finition des éléments à parois minces dans les matériaux conducteurs, car elle n'exerce aucune pression sur la pièce. L'électroérosion à fil permet de découper des profils et des rainures en exerçant une faible contrainte mécanique. Cela permet de réduire les rebuts et les variations dimensionnelles sur les pièces délicates.

L'usinage CNC peut tout de même s'avérer plus adapté si la paroi est suffisamment épaisse, si le matériau est facile à usiner et si la géométrie nécessite un fraisage 3D plutôt que des profils à découpe traversante. Une stratégie courante consiste à laisser des supports lors de l'ébauche CNC, puis à recourir à l'électroérosion ou à des passes de finition légères pour obtenir les dimensions finales.

Incidence de l'usure des électrodes sur la précision de l'électroérosion par enfonçage

L'impact de l'usure de l'électrode sur la précision de l'électroérosion par enfonçage constitue un enjeu majeur lors de la planification de ce type d'usinage. L'électrode s'érode au cours de l'usinage, tout comme la pièce à usiner. Si l'usure n'est pas prise en compte, la cavité risque d'être trop petite, trop grande, conique ou irrégulière.

Les ateliers gèrent l'usure des électrodes en fonction du choix du matériau des électrodes, des réglages de la machine, des électrodes de dégrossissage et de finition, de la compensation et des contrôles. Les cavités complexes peuvent nécessiter plusieurs électrodes. Les détails fins peuvent nécessiter des électrodes de finition distinctes.

C'est pourquoi l'électroérosion par enfonçage peut offrir une grande précision, mais n'est pas pour autant une technique simple. La conception des électrodes et la gestion de leur usure ont une incidence sur les tolérances, l'état de surface, le coût et les délais de fabrication.

Problèmes de stabilité dimensionnelle entre l'électroérosion et le fraisage après traitement thermique

Les préoccupations liées à la stabilité dimensionnelle entre l'électroérosion et le fraisage après traitement thermique déterminent souvent le choix du procédé. Le traitement thermique peut déformer les pièces. Si une pièce est entièrement usinée par CNC à l'état mou puis soumise à un traitement thermique, ses dimensions critiques peuvent varier.

L'usinage CNC de matériaux trempés est possible dans de nombreux cas, mais l'usure des outils et les efforts de coupe peuvent augmenter. Les pièces trempées fines ou fragiles peuvent être difficiles à maintenir en place et à usiner sans qu'elles ne bougent.

L'EDM est souvent utilisée après un traitement thermique, car elle permet de finir des pièces conductrices trempées en exerçant une force mécanique réduite. Elle s'avère donc utile pour l'outillage, les inserts de matrices, les poinçons et les composants de précision dont les dimensions finales doivent être conservées après la trempe.

Facteurs de coût, de tolérance et de délai d'exécution

Facteurs de coût de l'électroérosion à fil par rapport au fraisage CNC

Les facteurs de coût liés à l'électroérosion à fil par rapport au fraisage CNC comprennent la durée du cycle, la mise en place, les consommables, la tolérance, le matériau et la géométrie. Le fraisage CNC est généralement plus rapide pour l'enlèvement de matière en volume et les formes générales ; son coût par pièce est donc souvent inférieur pour les pièces simples ou modérément complexes.

L'électroérosion à fil est généralement plus lente. Elle utilise également du fil et des systèmes diélectriques, et peut nécessiter des trous de départ. Les multiples passes de finition allongent la durée de l'opération lorsque des tolérances plus strictes ou une finition plus fine sont requises.

L'électroérosion peut tout de même permettre de réduire le coût total lorsque l'usinage CNC nécessiterait un outillage spécial, de nombreux réglages, des fraises fragiles, un ébavurage important ou présenterait un risque élevé de rebuts. Parmi les caractéristiques de conception qui augmentent le coût de l'électroérosion et de l'usinage CNC, on peut citer les éléments profonds et étroits, les tolérances serrées sur des surfaces non critiques, un accès difficile, les angles internes aigus et des exigences de finition peu claires.

Plages de tolérance typiques de l'électroérosion (EDM) et de l'usinage CNC pour les pièces de précision

Les plages de tolérance types doivent être considérées comme des valeurs indicatives et non comme des garanties. La capacité de tolérance dépend fortement du type de caractéristique, de l’épaisseur de la pièce, de la méthode d’inspection et du contrôle thermique, et pas uniquement de la classe de la machine. La précision du profil, l’emplacement des trous, la rectitude des parois, le contrôle de l’épaisseur, la forme des cavités et le comportement de la conicité du fil dans les sections plus épaisses doivent être examinés séparément avant de considérer deux procédés comme équivalents. Les tolérances serrées doivent être indiquées en même temps qu’une méthode de vérification pratique, telle que la MMT, le palpage, l’inspection optique ou la métrologie de surface.

Selon le ISO 10791-7:2020, la précision des centres d'usinage doit être évaluée à l'aide de conditions d'essai normalisées et de pièces d'essai finies, plutôt que sur la seule base des caractéristiques techniques de la machine. La présente norme définit les méthodes d'évaluation de la précision des centres d'usinage, y compris les essais utilisés pour vérifier les capacités des fraiseuses et aléseuses à commande numérique dans des conditions contrôlées. Par conséquent, les tolérances annoncées pour les machines à commande numérique doivent être considérées en tenant compte de la géométrie des pièces, des conditions de processus et des méthodes d’inspection, plutôt que de se fonder uniquement sur la précision nominale de la machine.

En matière de fraisage et de tournage CNC de précision standard, les tolérances comprises entre ±0,001 et ±0,0001 pouce sont couramment mentionnées pour les opérations réalisables. Pour l'électroérosion à fil, des tolérances comprises entre ±0,0001 et ±0,00005 pouce sont courantes dans de nombreuses applications de précision.

La tolérance réelle dépend des facteurs suivants :

• Dimensions et épaisseur de la pièce
• Stabilité des matériaux
• État après traitement thermique
• Géométrie de l'objet
• État de la machine
• Fixation
• Régulation thermique
• Méthode d'inspection
• Exigences en matière de finition de surface

Pour les acheteurs, la question pertinente n’est pas seulement de savoir si “ le processus permet de respecter cette tolérance ”, mais aussi si toutes les tolérances indiquées sur le plan doivent nécessairement être aussi strictes. Des tolérances strictes sur des cotes non fonctionnelles entraînent une augmentation des coûts sans améliorer les performances.

Limites de tolérance de l'électroérosion à fil sur des matériaux épais

Les limites de tolérance de l'électroérosion à fil sur des matériaux épais sont liées au comportement du fil, au rinçage, aux effets thermiques et au contrôle de la conicité. Plus le matériau est épais, plus il devient difficile de maintenir les mêmes conditions sur toute la hauteur de coupe.

L'électroérosion à fil peut encore offrir une bonne précision dans les matériaux conducteurs épais, mais la marge de manœuvre du procédé s'en trouve réduite. Il peut être nécessaire de procéder à plusieurs passes, de compenser la conicité, d'assurer un rinçage stable et de réaliser un réglage minutieux. Cela entraîne un surcroît de temps et de coûts.

Pour les pièces épaisses, les acheteurs doivent déterminer quelles dimensions sont critiques sur toute l'épaisseur et lesquelles le sont moins. Cela aide le fabricant à choisir la stratégie de découpe et le plan de contrôle adaptés.

Compromis en matière de délais de fabrication entre l'électroérosion et l'usinage CNC

Les compromis en termes de délais de fabrication entre l'électroérosion et l'usinage CNC dépendent à la fois du temps de préparation et du temps d'exécution. L'usinage CNC s'avère souvent plus avantageux lorsque la géométrie est accessible et que le volume de matière à enlever est important. Il permet d'effectuer rapidement l'ébauche et la finition de nombreuses pièces une fois que l'outillage, le dispositif de serrage et les programmes sont prêts.

L'électroérosion peut allonger les délais de fabrication, car l'usinage est plus lent et l'électroérosion par enfonçage peut nécessiter la conception et la fabrication d'électrodes. L'électroérosion par fil peut nécessiter des trous de départ et des passes de finition. Ces étapes prennent du temps.

Un parcours hybride peut réduire les délais de fabrication des pièces complexes s’il permet d’éviter les tentatives infructueuses d’usinage CNC, les retards liés à l’utilisation de fraises spéciales, les retouches ou les rebuts. Le processus le plus rapide sur le papier n’est pas toujours celui qui s’avère le plus rapide à mettre en œuvre si la géométrie de la pièce présente des risques.

Applications : quand l'électroérosion, la CNC ou un flux de travail hybride s'avèrent généralement les plus avantageux

Choisir l'électroérosion ou l'usinage CNC pour les pièces en acier trempé

Le choix entre l'électroérosion (EDM) et l'usinage CNC pour les composants en acier trempé dépend tout d'abord de l'accessibilité des détails et des tolérances. Un poinçon en acier à outils trempé comportant des angles internes fonctionnels se prête souvent mieux à un ébauche par CNC suivie d'une électroérosion à fil ou par enfonçage pour la finition. Un boîtier en aluminium présentant des surfaces 3D ouvertes se prête généralement mieux à l’usinage CNC, tandis qu’une pièce conductrice à parois minces peut se prêter davantage à l’électroérosion si la déformation due aux forces de coupe devient le principal risque. Les pièces simples produites en grande série se prêtent généralement mieux à l’optimisation CNC, tandis qu’un insert trempé unique justifie souvent le recours à l’électroérosion lorsque la géométrie ou la finition à l’état dur dicte le choix.

L'usinage CNC permet d'usiner de l'acier trempé, mais il est nécessaire de maîtriser les forces de coupe, l'usure des outils et la chaleur. L'électroérosion est souvent privilégiée pour les profils finaux, les rainures, les contours internes et les éléments de petite taille après traitement thermique.

Pour un poinçon ou un insert de matrice trempé, l'électroérosion à fil permet de découper les profils internes et externes définitifs après le traitement thermique. Cela permet d'éviter le processus consistant à usiner par CNC le matériau à l'état mou, à le soumettre à un traitement thermique, puis à le rectifier pour lui redonner ses dimensions.

Pour un bloc trempé présentant des surfaces externes simples et des alésages accessibles, le fraisage ou la rectification CNC à l'état dur peuvent s'avérer plus pratiques. Le choix dépend du type de caractéristiques, et non uniquement du matériau.

Quand l'électroérosion par enfonçage est préférable à l'usinage CNC pour les moules, les matrices et les cavités

L'électroérosion par enfonçage est préférable à l'usinage CNC pour les moules, les matrices et les cavités lorsque la géométrie comporte des angles internes vifs, des nervures profondes, des détails étroits ou des surfaces difficiles d'accès. L'usinage CNC permet d'enlever rapidement de la matière, mais le diamètre et la portée de l'outil limitent le niveau de finition des détails.

Un processus de fabrication typique d'une cavité de moule fait appel à l'usinage CNC pour l'ébauche et la semi-finition, à un traitement thermique si nécessaire, et à l'électroérosion par enfonçage pour les finitions. Ce procédé permet d'obtenir des rayons d'angle et des éléments profonds que les outils de fraisage arrondis ne peuvent pas réaliser en un seul passage.

Le compromis réside dans le travail sur les électrodes. Si la cavité peut être usinée avec des rayons et une finition acceptables, l'usinage CNC peut s'avérer plus rapide et moins coûteux. Si la cavité comporte des détails fonctionnels très nets, l'électroérosion peut s'avérer nécessaire.

Pourquoi l'électroérosion (EDM) est-elle utilisée pour la réalisation de détails de haute précision dans les pièces médicales et aérospatiales ?

L'EDM est utilisée pour les éléments de précision délicats, car elle génère très peu de force mécanique et présente un faible risque de bavures. Elle est particulièrement adaptée aux sections minces, aux fentes fines, aux micro-perçages et aux alliages durs.

Dans le domaine des composants médicaux et aérospatiaux, les petites bavures, les dommages sur les arêtes ou les marques d'outils peuvent constituer un problème grave. L'électroérosion permet de réduire les cassures d'outils et le débavurage manuel sur les éléments difficiles à usiner. Elle contribue également à garantir la répétabilité sur les pièces conductrices délicates.

Cela ne signifie pas pour autant que l'électroérosion soit toujours le meilleur procédé pour ces secteurs. De nombreuses pièces médicales et aérospatiales sont usinées par CNC. L'électroérosion est privilégiée pour les pièces où la force de coupe, le contrôle des bavures ou la géométrie rendent l'usinage par CNC risqué.

Quand l'usinage CNC est la solution la plus adaptée pour les pièces de série

L'usinage CNC est généralement la solution la plus adaptée aux pièces de série présentant une géométrie simple, des tolérances modérées et des matériaux faciles à usiner. Il permet un enlèvement de matière plus rapide et convient particulièrement aux pièces prismatiques, aux pièces tournées, aux boîtiers, aux supports, aux plaques, aux arbres et à de nombreux dispositifs de fixation.

L'usinage CNC est également plus adapté lorsque le matériau est non conducteur, lorsque la pièce nécessite des surfaces sculptées en 3D, ou lorsque la géométrie obtenue par électroérosion à découpe ne correspond pas à la conception.

Pour les grandes séries, l'usinage CNC présente souvent un avantage en termes de coût, car les temps de cycle sont plus courts. L'électroérosion peut tout de même être utilisée pour certaines caractéristiques, mais son recours systématique pour toutes les caractéristiques peut augmenter les coûts et allonger les délais de fabrication sans pour autant améliorer la fonctionnalité.

Guide de décision : comment choisir entre l'électroérosion, l'usinage CNC ou l'usinage CNC + électroérosion

Dans quels cas l'électroérosion est-elle préférable à l'usinage CNC ?

L'électroérosion (EDM) est préférable à l'usinage CNC lorsque la pièce est conductrice et que les principaux risques sont liés à la géométrie, à la dureté ou à la force. On peut citer comme exemples l'acier à outils trempé, les angles internes aigus, les rainures profondes et étroites, les profils à parois minces, les détails internes fins et les cavités complexes.

L'usinage par électroérosion (EDM) s'avère également utile lorsque l'usinage après traitement thermique est nécessaire pour contrôler les cotes finales. Il permet de réduire les rebuts lorsque les forces de coupe risqueraient de déformer ou d'endommager la pièce.

Les principales contraintes sont la conductivité, la vitesse, l'accès aux électrodes ou aux fils, les exigences en matière d'intégrité de la surface et le type de géométrie.

L'usinage par électroérosion (EDM) peut-il remplacer complètement l'usinage CNC ?

L'électroérosion ne peut pas remplacer complètement l'usinage CNC. Elle est plus lente pour l'enlèvement de matière en volume et ne convient pas aux matériaux non conducteurs. L'électroérosion à fil est principalement un procédé de découpe en travers, tandis que l'électroérosion par enfonçage nécessite des électrodes.

L'usinage CNC reste le procédé principal pour de nombreuses pièces de série, car il est plus rapide, plus flexible et adapté à une large gamme de matériaux. Dans de nombreux processus de fabrication de précision, l'usinage CNC et l'électroérosion se complètent mutuellement plutôt que de se faire directement concurrence.

Comment les acheteurs doivent-ils comparer les devis pour l'usinage par électroérosion (EDM) et l'usinage CNC ?

Les acheteurs ne doivent pas se contenter de comparer les devis d'électroérosion et d'usinage CNC uniquement sur la base du prix unitaire. Un prix plus bas peut comporter un risque plus élevé si le processus est proche de ses limites.

Vérifiez les éléments suivants :

• Le procédé proposé est-il adapté au matériau et à l'état de traitement thermique ?
• Les angles internes vifs sont-ils usinés, brûlés ou redessinés avec des rayons ?
• Les tolérances strictes ne s'appliquent-elles qu'en cas de nécessité ?
• Le devis comprend-il les opérations obligatoires de ponçage, la pose d'électrodes, l'ébavurage ou le polissage ?
• Existe-t-il une solution pour les parois fines, les rainures profondes et la déformation des pièces ?
• Les méthodes d'inspection sont-elles adaptées à la tolérance ?
• Le délai de livraison inclut-il la fabrication des électrodes ou les opérations de perçage des trous de départ ?

Une bonne comparaison prend en compte à la fois le coût, le risque lié à la tolérance, les délais de livraison, la finition et le risque de rebut.

Matrice de décision : EDM, CNC ou flux de travail hybride CNC + EDM

En résumé, optez pour l'usinage CNC lorsque la pièce est accessible, que le matériau se coupe facilement et que la rapidité est un critère important. Optez pour l'électroérosion (EDM) lorsque la conductivité du matériau, sa dureté, la finesse des détails, la finesse des parois ou l'accès à l'outil rendent l'usinage mécanique risqué. Optez pour la combinaison CNC + EDM lorsque la pièce présente à la fois une géométrie volumineuse et des caractéristiques de précision critiques.

Ne privilégiez pas systématiquement l'électroérosion (EDM) lorsque le travail implique principalement un ébauche à grand volume, une géométrie externe ouverte ou des surfaces largement accessibles, car l'usinage CNC est généralement le procédé principal le plus pratique dans ces cas-là. Évitez également de considérer l'électroérosion comme le meilleur procédé de finition si la surface concernée ne peut pas supporter le risque lié à la formation d'une nouvelle couche sans finition secondaire ou validation. Avant de passer commande, identifiez les tolérances serrées, les conditions des arêtes, la netteté des angles et les finitions de surface qui sont réellement fonctionnelles, afin que le choix du processus soit fondé sur la fonctionnalité plutôt que sur les habitudes de conception.

FAQ : Usinage par électroérosion (EDM) vs usinage CNC

Références

https://www.iso.org/standard/60023.html

https://www.iso.org/cms/live/live/es/sites/isoorg/contents/data/standard/07/38/73814.html

https://dl.asminternational.org/handbooks/edited-volume/9/chapter/110214/Control-of-Distortion-in-Tool-Steels
