Pièces métalliques embouties sur mesure : guide de conception

Les pièces métalliques embouties sur mesure sont utilisées lorsqu'un composant métallique doit être fabriqué avec une géométrie reproductible, un coût maîtrisé à grande échelle et une qualité stable sur de nombreux cycles de production. Pour les ingénieurs et les acheteurs techniques, la décision clé ne se résume pas à savoir si une pièce peut être emboutie. La question plus importante est de savoir si l'emboutissage est le procédé adapté au matériau, à la géométrie, aux tolérances, au volume, à la finition et au système qualité requis.

L'emboutissage des métaux peut s'avérer très efficace pour la fabrication de supports, de bornes, d'agrafes, de contacts, de blindages, de capots et de boîtiers moulés. Il peut toutefois s'avérer coûteux ou risqué lorsque le volume de production est faible, que la géométrie ne se prête pas à l'emboutissage, que les tolérances sont trop strictes ou que les opérations secondaires n'ont pas été prises en compte dès le début.

Ce guide aborde les questions de faisabilité, les contraintes de conception, le choix des procédés, les risques liés à l'approvisionnement et les critères pratiques d'évaluation des fournisseurs pour les pièces métalliques embouties sur mesure.

Que sont les pièces métalliques embouties sur mesure, et pourquoi sont-elles importantes ?

Qu'est-ce qu'une pièce métallique emboutie sur mesure ?

Les pièces métalliques embouties sur mesure sont des composants fabriqués par formage de tôles plates, généralement à partir de bobines ou de flans, dans une presse à l'aide d'un ensemble d'outils et de matrices. La matrice détermine la forme de la pièce. La presse applique la force nécessaire. Selon la conception, le processus peut consister à découper, plier, percer, emboutir, frapper, gaufrer ou façonner le métal pour lui donner sa géométrie finale.

Le terme “ sur mesure ” signifie que la pièce est fabriquée selon un plan, un modèle CAO, un cahier des charges technique, une finition et des exigences de production spécifiques. Il ne s'agit pas d'une pièce emboutie standard issue d'un catalogue. L'outillage est généralement conçu sur mesure pour cette pièce.

L'estampage métallique sur mesure s'avère particulièrement utile lorsqu'il faut fabriquer plusieurs fois la même pièce avec des dimensions constantes. Le coût de l'outillage est pris en charge dès le départ, mais ce procédé permet de réduire le coût unitaire lorsque le volume de production est suffisamment élevé. C'est pourquoi l'estampage est couramment utilisé dans les secteurs de l'automobile, de l'électronique, de l'électroménager, des dispositifs médicaux et des produits industriels.

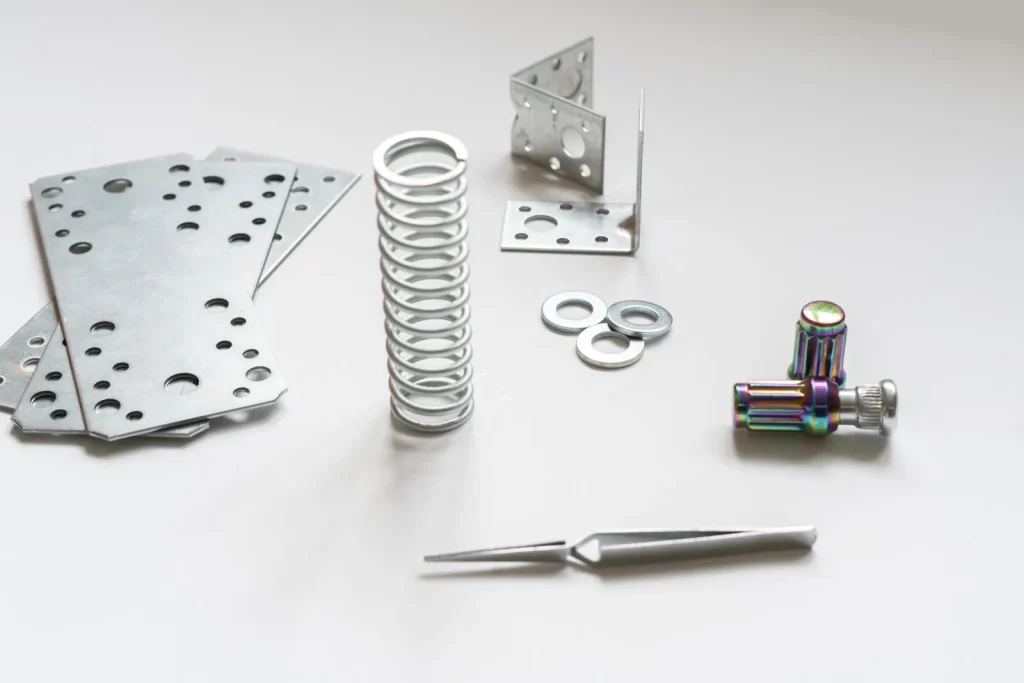

Types courants de pièces embouties : supports, contacts, bornes, clips, blindages et boîtiers

Parmi les composants estampés sur mesure les plus courants, on trouve :

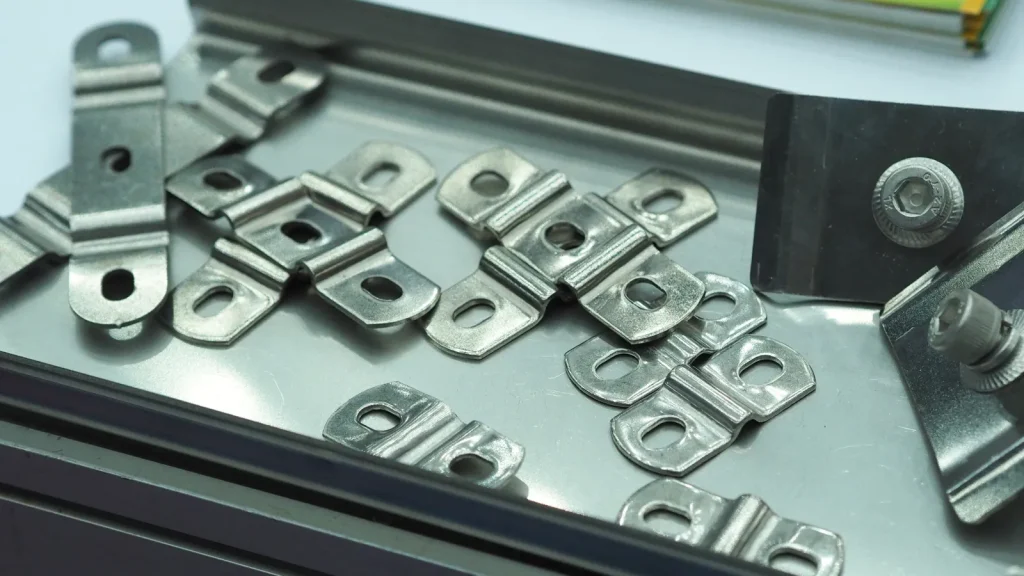

• Supports de fixation et dispositifs de retenue
• Contacts et bornes électriques
• Clips à ressort et clips de retenue
• Blindages contre les interférences électromagnétiques et radioélectriques
• Contacts de batterie et pièces liées au bus
• Couvercles, cadres et petits boîtiers
• Rondelles, entretoises, languettes et plaques embouties
• Gobelets, boîtes et coques emboutis

Ces pièces semblent souvent simples, mais leurs moindres détails peuvent influencer des décisions de fabrication majeures. Un support comportant deux coudes et quelques trous peut être simple à estamper. En revanche, une borne fine en alliage de cuivre, avec des zones de contact estampées, des bras à ressort formés, un contrôle rigoureux des bavures et des exigences de placage, peut nécessiter un outillage progressif, une surveillance en cours de moulage et une planification minutieuse des contrôles qualité.

Le type de pièce est important, car chaque caractéristique augmente la charge subie par l'outil et présente un risque pour le processus. Les trous ont une incidence sur la durée de vie du poinçon. Les pliages provoquent un retour élastique. Les parois embouties peuvent se froisser ou s'amincir. L'orientation des bavures peut avoir une incidence sur l'assemblage ou le fonctionnement électrique. Ces détails doivent être examinés avant la fabrication de l'outillage.

Pourquoi la reproductibilité, la production à grand volume et le contrôle rigoureux des processus sont-ils importants ?

Les principaux avantages de l'estampage des métaux sont la répétabilité, la rapidité et la maîtrise des coûts à grande échelle. Une matrice bien conçue peut combiner plusieurs opérations en un seul cycle de presse. Par exemple, une matrice progressive peut découper, percer, former, frapper et tronçonner un composant à mesure que la bande avance dans l'outil.

Cette répétabilité est essentielle lorsque les pièces sont destinées à l'assemblage automatisé, à des systèmes de contact électrique, à des ensembles liés à la sécurité ou à des produits soumis à une réglementation. De légers écarts dimensionnels peuvent entraîner des problèmes d'assemblage ou des défaillances sur le terrain. Le contrôle des processus est également important, car les outils d'emboutissage s'usent avec le temps. La hauteur des bavures, la taille des trous, l'angle de pliage et la planéité peuvent varier si l'outil n'est pas entretenu.

Les données de marché montrent également pourquoi ce processus reste important. Les estimations publiées divergent en valeur absolue, car les cabinets d'études définissent le marché différemment, mais les prévisions récentes indiquent généralement une croissance à un chiffre dans la moyenne pour l'emboutissage des métaux. Une estimation évalue le marché mondial de l'emboutissage métallique à $434,8 milliards de dollars en 2024 et prévoit $556,2 milliards de dollars d'ici 2030, avec un TCAC de 4,2%. Une autre estime le marché à $259,35 milliards de dollars en 2025 et prévoit $377,45 milliards de dollars d’ici 2034, avec un TCAC de 4,26%. La valeur exacte est moins utile que la tendance : l’emboutissage reste un procédé de fabrication mature et à haut volume, soutenu par la demande des secteurs de l’automobile, des véhicules électriques, de l’électronique, du CVC, de l’électroménager et de l’industrie.

Tableau : Pièces embouties sur mesure, pièces embouties standard et pièces en tôle usinées

Votre pièce peut-elle être fabriquée par emboutissage ?

Ma pièce peut-elle être fabriquée sous forme de composant estampé sur mesure ?

Une pièce est un bon candidat pour l'estampage métallique sur mesure lorsqu'elle est fabriquée à partir d'une tôle et peut être réalisée par des opérations de découpe et de formage. Sa conception doit présenter un gabarit plat ou une disposition en bande reproductible, être réalisée dans un matériau pouvant être formé sans fissuration, et son volume de production doit être suffisamment élevé pour justifier l'investissement dans l'outillage.

Les projets les plus adaptés sont les pièces fabriquées principalement à partir de tôles, présentant des éléments perforés et formés répétitifs, une demande stable et une conception qui ne devrait pas évoluer après la mise en service de l'outillage. Pour les scénarios de production à grand volume, vous pouvez découvrir nos capacités dans services d'estampage métallique sur mesure pour déterminer si votre conception se prête à une fabrication par outillage. Les cas limites sont généralement ceux qui combinent une géométrie complexe, des surfaces esthétiques exigeantes, des opérations de finition importantes ou un volume incertain. Les cas à éviter sont les pièces faisant l’objet de modifications fréquentes de conception, dont le volume est très faible, dont certaines caractéristiques nécessitent des corrections importantes après l’emboutissage, ou dont la géométrie se prête mieux à l’usinage, à la fabrication, au moulage ou à un autre procédé.

Les bons candidats présentent souvent les caractéristiques suivantes :

• Épaisseur uniforme de la tôle
• Motifs de trous ou de fentes répétitifs
• Pliures, languettes, rainures, gaufrages ou zones estampées
• Petite à moyenne taille
• Forte demande annuelle
• Nécessité d'assurer une qualité constante sur l'ensemble des pièces

L'emboutissage des pièces devient plus difficile lorsqu'elles présentent une géométrie 3D à sections épaisses, des contre-dépouilles impossibles à former à l'aide d'une matrice, des éléments emboutis très profonds, des surfaces usinées complexes ou des tolérances extrêmement serrées sur de nombreux éléments sans rapport les uns avec les autres. Dans ces cas-là, l'usinage, le moulage, la fabrication ou la fabrication additive peuvent s'avérer plus adaptés.

Influence de l'épaisseur du matériau sur la précision des pièces métalliques embouties

L'épaisseur du matériau influe sur la force de découpe, la force de flexion, le retour élastique, la formation de bavures, la déformation et la taille minimale des éléments. Les matériaux de faible épaisseur peuvent poser des difficultés, car les petits trous, les nervures étroites et les arêtes fines sont plus sensibles aux bavures et à la déformation. Les matériaux épais nécessitent une force de presse plus élevée et un outillage plus robuste. Ils peuvent également limiter la taille des éléments de petite dimension, car les poinçons doivent être suffisamment résistants pour supporter des coups répétés.

L'influence de l'épaisseur du matériau sur la précision des pièces métalliques embouties dépend de plusieurs facteurs :

• Un matériau plus épais augmente la charge de formage.
• Les matériaux fins ont tendance à se déformer plus facilement après la découpe ou le formage.
• La taille des trous, la largeur des fentes et la largeur des languettes doivent être évaluées par rapport à l'épaisseur.
• La taille de la fraise et l'état de ses arêtes revêtent une importance accrue lorsque les détails sont petits.
• Le rayon de courbure et la marge de courbure doivent être adaptés au matériau et à l'épaisseur.

Les recommandations de conception figurant dans les notes de recherche fournies indiquent que la largeur des encoches et des fentes peut devoir être d'au moins 1,5 fois l'épaisseur du matériau, et que des rayons d'angle d'au moins 0,5 fois l'épaisseur peuvent réduire les dommages causés à l'outil et le taux de rebut. Il s'agit là de vérifications utiles à un stade précoce de la conception, et non de garanties universelles. Les limites définitives dépendent de la nuance du matériau, de son état de durcissement, de la géométrie de la pièce et de la conception de la matrice.

Contraintes de conception pour les pièces métalliques embouties

Les composants métalliques emboutis en profondeur sont fabriqués en enfonçant une tôle dans la cavité d'une matrice afin de créer une forme de type coupelle, coque, boîte ou boîtier. Ce procédé permet de réduire le nombre de pièces soudées et d'obtenir des formes lisses, mais il présente certaines limites. La formabilité du matériau et les limites de formage dans les procédés d'emboutissage en profondeur sont généralement évaluées à l'aide de normes telles que ISO 12004-1 : courbes limites de formage pour la tôle, qui définissent la manière dont les limites de déformation sont mesurées afin de prévoir le rétrécissement et la rupture lors des opérations d'emboutissage.

Les contraintes de conception des pièces métalliques embouties profondes comprennent l'amincissement du matériau, la formation de plis, les déchirures, la déformation des rebords et une épaisseur de paroi irrégulière. La profondeur d'emboutissage, le rayon des angles, la forme de la flan, la lubrification et la formabilité du matériau sont autant de facteurs qui influent sur la réussite de l'opération. L'acier inoxydable, l'aluminium et les aciers à haute résistance peuvent nécessiter des jeux de matrice, des rayons et des étapes de formage différents.

Les pièces embouties nécessitent également de prêter attention aux opérations secondaires. Des opérations de découpe, de perçage, de formage de rebords, de nettoyage, de traitement thermique ou de finition de surface peuvent s'avérer nécessaires après l'emboutissage. Si le rapport d'emboutissage est trop élevé ou si la pièce présente des transitions abruptes, plusieurs étapes d'emboutissage ou un procédé différent peuvent s'avérer nécessaires.

Lorsque l'emboutissage des métaux n'est pas adapté à la production en petites séries

L'emboutissage métallique n'est souvent pas adapté à la production en petites séries lorsqu'il n'est pas rentable d'investir dans un outillage dédié. Pour les petites séries, il peut être plus judicieux de recourir à la découpe au laser, au pliage sur presse plieuse, à l'usinage ou à la fabrication simple, car ces méthodes nécessitent moins d'outillage sur mesure.

Le problème ne réside pas dans la taille de la pièce. Même un minuscule support peut nécessiter une matrice coûteuse s’il comporte plusieurs pliages, des emplacements de trous très serrés ou des opérations progressives. Les témoignages d'utilisateurs sur les forums d'ingénierie et de fabrication mettent souvent en évidence ce point sensible : les acheteurs sont surpris lorsqu'une petite pièce entraîne un devis d'outillage élevé. La raison en est que l'outil doit tout de même être conçu, fabriqué, testé, ajusté et entretenu.

L'emboutissage peut néanmoins être envisagé pour de petits volumes lorsque la pièce exige une répétabilité particulière, lorsque le volume de production est appelé à augmenter à l'avenir ou lorsque la forme emboutie ne peut pas être obtenue de manière satisfaisante par d'autres méthodes. Toutefois, si la conception change fréquemment, si la demande annuelle est incertaine ou si la pièce doit être fournie rapidement en petits lots, l'emboutissage peut entraîner des coûts supplémentaires et présenter un risque en termes de délais de livraison.

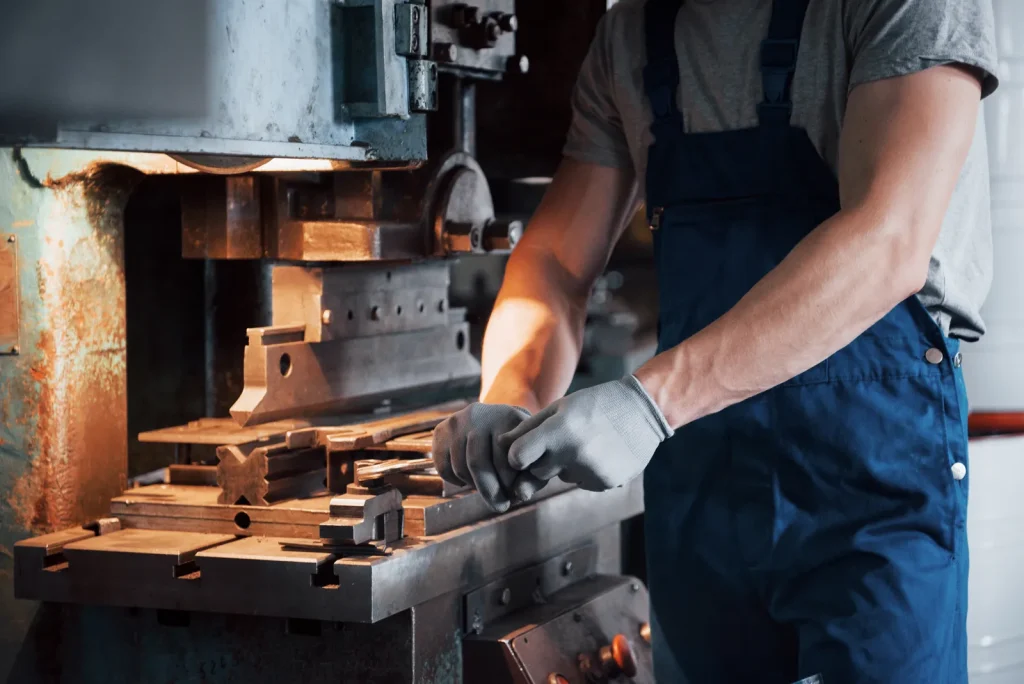

Comment fonctionne l'estampage métallique sur mesure, de la conception des matrices à la production

Estampage à matrices progressives ou à matrices de transfert pour les pièces complexes

L'emboutissage à matrices progressives et l'emboutissage à matrices de transfert sont deux méthodes couramment utilisées pour la fabrication de pièces métalliques embouties complexes sur mesure.

Dans l'emboutissage à matrices progressives, la bande d'acier est acheminée à travers une succession de postes. Chaque poste effectue une ou plusieurs opérations, et la pièce reste fixée à la bande jusqu'au dernier poste. Cette méthode est souvent utilisée pour la production en grande série de composants de petite à moyenne taille, tels que les bornes électriques, les contacts, les clips, les supports et les blindages.

Dans le découpage par transfert, la pièce est séparée de la bande plus tôt et acheminée d'un poste à l'autre par des systèmes de transfert mécaniques. Ce procédé convient particulièrement aux pièces de grande taille ou à forte profondeur de formage, pour lesquelles le composant ne peut pas rester fixé à une bande de support tout au long des différentes opérations.

Le choix dépend de la taille de la pièce, de sa géométrie, de son matériau, de son volume, des exigences en matière de tolérance, ainsi que de la capacité de la bande à supporter la pièce tout au long du processus de formage. Il convient d'étudier les options d'estampage à matrice progressive ou à matrice de transfert pour les pièces complexes avant de valider définitivement le dessin, car le concept d'outillage peut avoir une incidence sur la conception du support, le taux de rebut, la direction des bavures et l'ordre d'exécution des opérations.

Découpage, poinçonnage, pliage, formage, emboutissage, estampage et gaufrage

L'estampage sur mesure peut combiner plusieurs opérations :

• Le découpage permet de découper le contour extérieur d'une tôle ou d'une bande.
• Le perçage permet de créer des trous ou des découpes internes.
• Le cintrage permet de former des brides ou des cornières.
• Le formage permet de remodeler des zones sans dessiner entièrement la pièce.
• L'emboutissage permet d'enfoncer le matériau dans une cavité afin de créer de la profondeur.
• Le frappeage permet de comprimer le matériau localement afin d’obtenir une forme ou une surface de contact bien définie.
• Le gaufrage consiste à faire ressortir ou à enfoncer certains éléments afin d'améliorer la rigidité, de créer un espacement ou de permettre l'identification.

L'ordre des opérations est important. Un trou percé avant le pliage peut entraîner une déformation s'il est trop proche du pli. Une zone emboutie devra parfois être réalisée avant ou après le formage, en fonction de la planéité et de la fonction de la pièce. Une pièce emboutie devra parfois être rognée après le formage. Une bonne conception de la matrice définit la séquence des opérations de manière à ce que la pièce atteigne sa forme finale sans surcharger ni le matériau ni l'outil.

Opérations secondaires nécessaires après l'estampage sur mesure de pièces métalliques

Les opérations secondaires nécessaires après l'estampage métallique sur mesure peuvent inclure l'ébavurage, le lavage, le placage, la passivation, le traitement thermique, le taraudage, l'insertion, le soudage, l'assemblage, le marquage ou le conditionnement. Ces étapes peuvent être tout aussi importantes que l'estampage lui-même.

Par exemple, les bornes électriques peuvent nécessiter un revêtement en étain, en nickel ou tout autre revêtement conducteur. Les pièces médicales ou industrielles en acier inoxydable peuvent nécessiter une passivation ou un nettoyage. Les supports peuvent nécessiter un zingage, un revêtement par poudrage ou être soudés au sein d'un ensemble. Les pinces à ressort peuvent nécessiter un traitement thermique pour garantir les performances requises du ressort.

Les opérations secondaires ont une incidence sur le coût, les délais de fabrication et les tolérances. Le placage peut augmenter l'épaisseur. Le traitement thermique peut modifier la planéité. Le taraudage peut poser des problèmes liés aux copeaux et à la propreté. L'ébavurage peut modifier l'état des arêtes. Les acheteurs doivent définir quelles surfaces et quelles dimensions sont critiques à l'issue de toutes les étapes de finition, et pas seulement après l'estampage.

Schéma du processus : bobine ou ébauche → postes de découpage → pièce formée → finition → contrôle qualité

Voici un exemple de déroulement typique du processus :

Du point de vue de l'ingénierie et de l'approvisionnement, ce processus reflète les principales étapes du programme, de l'appel d'offres à la validation de la production.

Ce processus montre également pourquoi il est important de procéder à une revue de conception dès le début. Un plan qui ne définit que les cotes finales peut ne pas fournir suffisamment d'informations pour choisir les outils, les techniques de finition et les méthodes de contrôle appropriés.

L'estampage des métaux face aux autres techniques : avantages et limites

Estampage métallique ou découpe au laser pour les pièces sur mesure en tôle ?

Le choix entre l'estampage et la découpe au laser pour la fabrication de pièces sur mesure en tôle dépend souvent du volume de production et de la géométrie des pièces. La découpe au laser est une technique flexible et particulièrement adaptée aux prototypes, aux petites séries, aux flans plats et aux conceptions susceptibles d'évoluer. Elle ne nécessite pas de matrices de découpe spécifiques, ce qui permet de réduire les coûts initiaux.

Une comparaison pratique consiste à distinguer les coûts non récurrents des coûts récurrents. L'estampage permet souvent de réduire le coût unitaire lorsque le volume est stable et que les caractéristiques se répètent à grande échelle, tandis que la découpe laser réduit généralement le risque lié au lancement lorsque la demande est incertaine, que la géométrie varie ou qu'un outillage dédié ne se justifie pas. Les devis doivent être comparés sur la base des mêmes hypothèses concernant l'utilisation annuelle, le rendement des matériaux, les opérations secondaires et l'étendue des contrôles.

L'emboutissage prend tout son sens lorsque les volumes augmentent et que la pièce nécessite des caractéristiques de formage reproductibles, des temps de cycle courts et la combinaison de plusieurs opérations au sein d'un même outil. Une matrice d'emboutissage peut percer, former, gaufrer et découper des pièces à la suite les unes des autres. La découpe au laser nécessite généralement des étapes distinctes de pliage ou de formage une fois le profil plat découpé.

La découpe au laser peut s'avérer plus adaptée lorsque la conception n'est pas stable, lorsque le volume de production est faible ou lorsque les profils plats changent fréquemment. L'emboutissage peut s'avérer plus adapté lorsque la conception est stable, que la demande annuelle est élevée et que le coût des pièces sur l'ensemble du cycle de vie de la production constitue la principale préoccupation.

L'estampage sur mesure par rapport à l'usinage, au moulage, à la fabrication et à la fabrication additive

L'estampage sur mesure est en concurrence avec plusieurs procédés :

• L'usinage est particulièrement adapté aux éléments 3D complexes, aux sections épaisses, aux éléments filetés et aux volumes de production faibles à moyens. Il peut toutefois entraîner un gaspillage de matière plus important pour les pièces fines de type tôle.
• Le moulage convient aux formes 3D complexes, aux nervures, aux bossages et aux sections plus épaisses. Il est moins adapté aux contacts de ressort fins ou aux formes simples en tôle.
• La fabrication est particulièrement adaptée aux assemblages de tôles de grande taille, aux prototypes et aux petites séries. Elle peut faire appel à la découpe au laser, au poinçonnage, au pliage, au soudage et à la pose de pièces de fixation.
• La fabrication additive est utile pour les prototypes et les formes complexes difficiles à usiner. Elle n'est généralement pas le premier choix pour la production en grande série de pièces métalliques fines embouties.

Le principal avantage de l'emboutissage sur mesure réside dans la possibilité de reproduire à l'échelle la géométrie de la tôle. Sa principale limite réside dans l'investissement nécessaire pour la fabrication des outils et dans la flexibilité réduite une fois ceux-ci réalisés.

Lorsque l'estampage à grand volume n'est pas rentable

Lorsque l'emboutissage à grand volume n'est pas rentable, la cause ne réside souvent pas uniquement dans le volume. Un projet à grand volume peut tout de même s'avérer peu adapté si la pièce présente des exigences de conception instables, un comportement difficile du matériau, des exigences esthétiques strictes, un taux de rebut élevé ou de nombreuses opérations secondaires coûteuses.

L'emboutissage peut également perdre son avantage en termes de coût lorsque les tolérances spécifiées sont plus strictes que ce que le procédé permet d'obtenir sans contrôles supplémentaires. Dans ce cas, la pièce peut nécessiter un tri, un réemboutissage, un usinage après emboutissage ou un outillage plus complexe. Ces opérations augmentent les coûts et peuvent réduire le rendement.

Un volume de production élevé renforce également l'importance de la durée de vie des outils. Si l'utilisation de matériaux abrasifs, une lubrification insuffisante, des matériaux durs ou des poinçons de petite taille entraînent un entretien fréquent des outils, les économies escomptées risquent de ne pas se concrétiser.

Tableau comparatif : adaptation du procédé en fonction du volume, de la géométrie, du matériau, de l'outillage et du coût de la pièce

Règles de conception ayant une incidence sur la qualité et la fabricabilité

Quelles sont les tolérances réalistes pour les pièces métalliques embouties de précision ?

La capacité de tolérance en emboutissage dépend autant du type de caractéristique que de la qualité du matériau et de la matrice. L'emplacement des trous percés, les bords découpés, les angles formés, les profondeurs d'emboutissage et les surfaces post-finition ne présentent pas les mêmes variations ; il convient donc que les plans identifient les repères et les caractéristiques critiques pour la fonction, plutôt que d'appliquer partout des cotes serrées de type ±. La position, le profil, la planéité et la perpendicularité sont souvent plus clairs que des tolérances linéaires cumulées pour les pièces embouties.

Pour le contrôle dimensionnel général des pièces embouties, on recourt à des cadres techniques largement utilisés tels que Tolérances générales selon la norme ISO 2768 définir les variations admissibles standard pour les cotes linéaires et angulaires lorsque aucune tolérance spécifique n'est indiquée sur les plans techniques.

Dans la pratique, il convient de distinguer les tolérances entre les caractéristiques critiques et non critiques. Un point de contact fonctionnel, un trou de référence, un bras de ressort ou une languette d'accouplement peuvent nécessiter un contrôle plus strict. Ce n'est pas forcément le cas d'un bord extérieur non fonctionnel. Appliquer des tolérances trop strictes à chaque caractéristique peut accroître la complexité de la matrice, alourdir les contrôles et augmenter le taux de rebut.

Les acheteurs doivent également tenir compte de l'état dans lequel s'applique la tolérance. Certaines cotes peuvent varier après le placage, le traitement thermique, l'ébavurage ou l'assemblage. Les cotes critiques doivent être définies après la dernière étape de processus requise.

Influence de la taille des trous sur la déformation des pièces en tôle embouties

L'influence de la taille des trous sur la déformation des pièces en tôle emboutie dépend du rapport entre la taille des trous et l'épaisseur du matériau, de la distance par rapport aux plis ou aux bords voisins, ainsi que de la force du poinçon. À titre de règle générale, les très petits trous, les nervures étroites et les fentes situées à proximité de plis ou de bords présentent un risque accru de déformation, de déchirure et d'usure rapide de l'outil. Les valeurs minimales dépendent de l’alliage, de l’état de durcissement et de l’épaisseur ; le dessin et la demande de devis doivent donc signaler toute caractéristique dont la largeur, le diamètre ou la largeur de la nervure restante s’approche de l’épaisseur du matériau brut. Si ces caractéristiques sont essentielles au fonctionnement, demandez une étude de faisabilité spécifique à ces éléments plutôt que de supposer que la géométrie nominale sera respectée en production. Les très petits trous peuvent nécessiter des poinçons fragiles. Les trous situés à proximité de plis peuvent s’étirer, s’ovaliser ou se décaler pendant le formage.

L'espacement entre le trou et le bord est également important. S'il n'y a pas suffisamment de matière entre un trou et un bord extérieur, la bande peut se déformer ou se déchirer. Si une fente est trop étroite, le poinçon risque de s'user ou de se casser. L'étude souligne certaines règles de conception pour l'emboutissage, telles que les largeurs minimales des éléments par rapport à l'épaisseur du matériau, car les éléments de petite taille peuvent endommager l'outillage et augmenter la formation de bavures.

Pour les trous critiques, le plan doit préciser leur fonction, leur emplacement et la méthode de contrôle. Si un trou sert à contrôler l'alignement de l'assemblage, il peut être nécessaire de le percer après le formage ou de le contrôler à l'aide d'un système de repères.

Comment éviter l'apparition de fissures dans les pièces embouties en acier inoxydable

L'acier inoxydable est utilisé lorsque la résistance à la corrosion, l'aspect ou le comportement thermique sont des critères importants. Il peut également subir un durcissement par déformation et se fissurer si les rayons de courbure, le sens du grain ou l'intensité du formage ne sont pas adaptés.

Pour éviter la formation de fissures dans les pièces embouties en acier inoxydable, il faut commencer par choisir le matériau et concevoir correctement les plis. Le rayon de courbure intérieur ne doit pas être trop serré compte tenu de la nuance et de l'épaisseur du matériau. Les plis doivent être étudiés en fonction du sens de laminage. Des dégagements au niveau des plis peuvent réduire la concentration des contraintes aux extrémités des rebords. Le formage peut également nécessiter une lubrification adéquate et des rayons de matrice contrôlés.

Le risque de fissuration augmente lorsque la pièce présente des angles vifs, des formes profondes, des pattes étroites ou des formages répétés au même endroit. Si la résistance à la corrosion est la principale raison justifiant l'utilisation de l'acier inoxydable, l'équipe de conception doit également vérifier si un traitement de finition, une passivation ou un alliage différent permettrait de mieux répondre à cette exigence.

Liste de contrôle : dégagements de pliage, distance entre le trou et le bord, rayons d'angle, languettes, fentes et sens des bavures

Utilisez cette liste de contrôle avant de valider un plan en vue d'un estampage sur mesure :

Les contours trop petits par rapport à l'épaisseur de la tôle constituent une cause fréquente de défauts d'emboutissage et doivent être examinés dès les premières étapes de la conception.

Modes de défaillance courants des pièces embouties sur mesure

Comment réduire les bavures sur les pièces métalliques embouties de précision

Des bavures se forment lors du cisaillage, lorsque le matériau se fracture après la pénétration du poinçon dans la tôle. La présence de quelques bavures est normale sur les pièces embouties, mais des bavures excessives peuvent nuire à l'assemblage, à la sécurité, aux performances électriques et à la qualité du revêtement.

Pour réduire les bavures sur les pièces métalliques embouties de précision, il convient de contrôler le jeu des matrices, de veiller à ce que les poinçons et les matrices restent bien affûtés, de choisir un état de matière adapté, d'utiliser une lubrification appropriée et de préciser le sens des bavures sur le plan. Un ébavurage peut s'avérer nécessaire lorsque l'état des arêtes est critique.

La maîtrise des bavures doit être considérée comme un enjeu de conception et de processus, et non pas uniquement comme un problème de finition. Si une bavure tranchante vient en contact avec une pièce d'assemblage, un joint, un fil ou une surface de contact avec l'opérateur, il peut s'avérer nécessaire de modifier la conception de la pièce ou l'orientation de la matrice.

Causes des variations dimensionnelles des pièces embouties en tôle

Les causes des variations dimensionnelles des pièces embouties en tôle comprennent les variations d'épaisseur du matériau, les variations des propriétés des bobines, le retour élastique, l'usure des matrices, l'alignement de la presse, les variations d'alimentation en bandes, la séquence de formage et les opérations secondaires.

Le retour élastique est fréquent après le pliage et le formage. Les matériaux plus durs et certaines nuances à haute résistance peuvent présenter un retour élastique plus important. Les pièces minces peuvent également se déformer lors de la découpe ou après un traitement de détente. Les pièces formées de grande taille peuvent poser des problèmes de planéité, en particulier lorsqu'il s'agit de panneaux larges, de formes peu profondes ou de géométries asymétriques.

Les variations dimensionnelles doivent être maîtrisées grâce à la définition des plans de référence, au contrôle des processus, à l'entretien des outils et à l'inspection des cotes critiques. Les acheteurs doivent éviter d'imposer des tolérances serrées à des caractéristiques non fonctionnelles, sauf s'il existe une raison valable de le faire.

Problèmes liés à la qualité des arêtes dans l'emboutissage de tôles de faible épaisseur

Les problèmes liés à la qualité des bords dans l'estampage de tôles fines peuvent inclure le repliement, les bavures, les déchirures, la déformation à proximité des petits trous et l'ondulation. Les matériaux fins présentant une rigidité moindre, ils peuvent se déformer lors du poinçonnage, du découpage ou de la manutention.

Les détails fins sur des matériaux minces nécessitent un examen minutieux. Les petites fentes, les nervures étroites et les espacements réduits entre les trous sont certes possibles, mais ils augmentent les risques. Les pièces de faible épaisseur utilisées en électronique peuvent également être soumises à des exigences en matière de revêtement et d'élimination des bavures, car les arêtes peuvent affecter la conductivité, la force d'insertion ou la distance d'isolation.

L'inspection doit se concentrer sur l'état des arêtes qui a une incidence sur le fonctionnement. Une arête esthétique, une arête de contact et une arête interne conservée peuvent nécessiter des critères d'acceptation différents.

Problèmes courants liés à l'usure des matrices dans l'estampage métallique à grand volume

Parmi les problèmes courants d'usure des matrices dans l'emboutissage métallique à grand volume, on peut citer l'émoussement des poinçons, l'usure des arêtes des matrices, le grippage, l'écaillage, la rupture des petits poinçons, la perte de jeu et l'accumulation de résidus due au transfert de matière. Dans la production d'outillage de précision, les matrices d'emboutissage complexes sont souvent fabriquées à l'aide de Usinage par électroérosion à commande numérique (CNC), ce qui permet d'obtenir des tolérances serrées et d'usiner de l'acier à outils trempé, garantissant ainsi une longue durée de vie des outils et une répétabilité stable. Ces problèmes peuvent entraîner une augmentation des bavures, une variation du diamètre des trous, un décalage des angles de pliage et une hausse des taux de rebut.

Le taux d'usure dépend de la dureté du matériau, de son caractère abrasif, de la lubrification, du revêtement, du réglage de la presse et de la géométrie de la pièce. Les aciers inoxydables et les aciers à haute résistance peuvent nécessiter une sélection plus rigoureuse du matériau de l'outil et une planification plus minutieuse de l'entretien.

Un acheteur devrait demander au fournisseur comment il surveille la dérive liée à l'usure. Les contrôles en cours de fabrication, les registres d'entretien des outils et la définition d'intervalles d'inspection permettent de réduire le risque de variation des pièces sur les longues séries.

Facteurs liés au coût, aux tolérances et aux délais de livraison que les acheteurs doivent prendre en compte

Facteurs influençant le coût des outillages pour les pièces métalliques embouties sur mesure

Les facteurs qui influent sur le coût d'outillage des pièces métalliques embouties sur mesure comprennent la complexité de la pièce, le nombre de postes de matrice, l'épaisseur du matériau, le type d'acier à outillage requis, le volume de production prévu, les exigences en matière de tolérances, le degré d'automatisation, les opérations réalisées dans la matrice et les besoins en matière d'essais d'outillage.

Un outil de découpage simple coûte moins cher qu'un outil progressif comportant des postes de perçage, de formage, d'estampage et de tronçonnage. Un outil de transfert destiné à une pièce emboutie en profondeur ou de grande taille peut nécessiter davantage de manipulations et de réglages. Le taraudage, la détection ou l'assemblage intégrés à l'outil peuvent réduire le nombre d'opérations ultérieures, mais augmentent la complexité de l'outil.

Le coût des outillages doit être évalué sur l'ensemble du cycle de vie de la production. Un coût d'outillage plus élevé peut se justifier s'il permet de réduire le coût unitaire des pièces, d'améliorer la répétabilité ou d'éliminer des opérations secondaires. En revanche, il peut s'avérer peu rentable si la conception est susceptible d'évoluer prochainement.

Facteurs influant sur les coûts dans les projets d'emboutissage de précision sur mesure

Les facteurs de coût dans les projets d'emboutissage métallique de précision sur mesure comprennent :

• Type de matériau, épaisseur et utilisation
• Taux de rebut lié à la disposition des bandes ou à l'imbrication des flans
• Complexité des outils et besoins en maintenance
• Temps de pressage et vitesse de production
• Opérations secondaires telles que le placage, l'ébavurage, le taraudage, le soudage ou le traitement thermique
• Exigences en matière d'inspection
• Besoins en matière d'emballage et de manutention
• Exigences en matière de contrôle des modifications et de documentation

Il n'existe pas de réponse unique à la question du coût de l'estampage métallique sur mesure, car ce coût se répartit entre l'outillage et la production. Un devis doit distinguer clairement le coût de l'outillage, le prix de la pièce, les hypothèses relatives aux matériaux, la finition, le contrôle qualité et l'emballage. Cela permet de comparer les fournisseurs et d'éviter toute confusion entre un prix unitaire bas et des coûts de lancement élevés.

Risques liés aux délais de livraison lors de l'approvisionnement en pièces embouties sur mesure

Les risques liés aux délais de livraison lors de l'approvisionnement en pièces embouties sur mesure proviennent généralement de la conception des outillages, de leur fabrication, de la disponibilité des matériaux, des essais des matrices, des modifications de conception, de l'approvisionnement en opérations secondaires et de la validation de la qualité. Les matrices progressives complexes ou les outillages trempés peuvent nécessiter plusieurs cycles de révision et d'ajustement avant d'atteindre une production stable.

Le risque augmente lorsque les appels d'offres ne précisent pas les spécifications des matériaux, les tolérances, les exigences en matière de finition, le volume annuel ou les attentes en matière d'inspection. L'absence d'informations entraîne des allers-retours et peut conduire à une nouvelle soumission après la revue de conception.

Afin de réduire les risques, les acheteurs doivent fournir un plan complet, un modèle CAO, le volume d'utilisation annuel prévu, les exigences en matière de matériaux et de finitions, les cotes critiques, les exigences réglementaires et le calendrier de lancement. Une évaluation précoce des fournisseurs permet d'identifier les modifications de conception avant le début de la fabrication des outillages.

Méthodes d'inspection des cotes critiques sur les pièces embouties

Les méthodes d'inspection des cotes critiques sur les pièces embouties peuvent inclure l'utilisation de pieds à coulisse, de micromètres, de jauges de hauteur, de systèmes de mesure optique, de systèmes de vision, de jauges « go/no-go », de machines à mesurer tridimensionnelles et de jauges fonctionnelles. La méthode choisie doit être adaptée à la caractéristique à contrôler et au volume de production.

Pour les pièces produites en grande série, des jauges fonctionnelles et des systèmes de vision peuvent permettre de détecter rapidement tout écart. Pour les cotes complexes ou critiques, une machine à mesurer tridimensionnelle peut être utilisée lors du contrôle du premier article ou de la validation du processus. La hauteur des bavures, la planéité, l'épaisseur du revêtement et le fonctionnement du ressort peuvent nécessiter des contrôles distincts.

Les plans d'inspection doivent se concentrer sur les caractéristiques essentielles à la qualité. Mesurer un trop grand nombre de cotes non critiques peut ralentir la production sans pour autant réduire le risque réel. En revanche, en mesurer trop peu peut permettre à l'usure des outils ou à la dérive du processus d'atteindre la phase d'assemblage.

Demandes, documents et critères d'évaluation des fournisseurs

Les meilleurs alliages pour les pièces métalliques embouties résistantes à la corrosion

Le choix des meilleurs alliages pour les pièces métalliques embouties résistantes à la corrosion dépend de l'environnement, de la charge mécanique, de l'aptitude au formage, des exigences électriques et de la finition. Parmi les groupes de matériaux courants, on trouve les aciers inoxydables, les alliages d'aluminium, les aciers au carbone revêtus, les alliages de cuivre, les alliages de nickel et les alliages spéciaux.

L'acier inoxydable est souvent choisi pour sa résistance à la corrosion et sa solidité. L'aluminium se distingue par sa légèreté et sa résistance naturelle à la corrosion dans de nombreuses conditions. Les alliages de cuivre, tels que le laiton et le bronze phosphoreux, sont couramment utilisés lorsque la conductivité, l'élasticité ou les performances de contact sont des critères importants. Les alliages de nickel et les alliages spéciaux peuvent être utilisés lorsqu'une résistance accrue à la chaleur ou aux agents chimiques est requise.

Le choix du matériau ne doit pas se fonder uniquement sur la résistance à la corrosion. L'alliage doit également se former sans fissuration, respecter les tolérances requises, se prêter aux opérations de finition et permettre d'atteindre le rythme de production requis.

Cas d'utilisation dans les secteurs de l'automobile, des véhicules électriques, de l'électronique, du médical, de l'électroménager et de l'industrie

Dans le secteur automobile et celui des véhicules électriques, les applications comprennent notamment les supports, les clips, les bornes, les protections, les renforts structurels, les composants de sécurité et les pièces de boîtiers de batterie. L'emboutissage à chaud d'aciers à très haute résistance est utilisé dans certaines applications de sécurité et structurelles où la résistance et la réduction du poids sont toutes deux importantes. Les plateformes de véhicules électriques ont également suscité un intérêt accru pour les grands bacs de batterie emboutis, les boîtiers et les structures de carrosserie intégrées.

Dans le domaine de l'électronique, on utilise des contacts, des bornes, des contacts à ressort, des blindages et des pièces de connecteurs fabriqués sur mesure à partir d'alliages de cuivre estampés. Ces pièces nécessitent souvent des détails fins, des bavures maîtrisées, un revêtement et un comportement élastique reproductible.

Les secteurs médical, de l'électroménager et industriel utilisent des pièces embouties pour la fabrication de boîtiers, de clips, de dispositifs de retenue, de couvercles, de châssis et de composants métalliques fonctionnels. Ces secteurs peuvent imposer des exigences supplémentaires en matière de propreté, de traçabilité, de résistance à la corrosion ou de documentation qualité spécifique.

Quels documents et systèmes de qualité les acheteurs doivent-ils vérifier ?

Les acheteurs doivent vérifier si le système qualité du fournisseur est adapté au niveau de risque lié à l'application. Les programmes automobiles peuvent exiger une documentation de type PPAP et AIAG. Les projets liés aux dispositifs médicaux peuvent nécessiter des systèmes qualité conformes aux exigences réglementaires en matière de fabrication, telles que la norme ISO 13485. Les programmes industriels généraux peuvent nécessiter des rapports d'inspection, des certificats de matériaux, des certificats de revêtement et des registres de contrôle des modifications.

Un dossier d’appel d’offres doit inclure la dernière révision du plan, les fichiers CAO si disponibles, le cahier des charges des matériaux, les exigences en matière de finition ou de placage, la consommation annuelle (ou EAU), les caractéristiques critiques pour la qualité, les exigences relatives au sens des bavures ou à l’état des arêtes, les besoins en matière d’emballage, ainsi que toute attente concernant la FAI, le PPAP, la validation ou la traçabilité. Les acheteurs doivent également vérifier comment les fournisseurs définissent les hypothèses sur lesquelles reposent leurs devis, afin que le périmètre de l’outillage, le contenu des contrôles et les opérations secondaires soient comparables d’une offre à l’autre. Des informations manquantes dans l’appel d’offres entraînent souvent des divergences entre les devis, des retards d’approbation et un risque d’ordres de modification plus tard dans le programme.

La documentation utile peut notamment comprendre :

• Certificats de matériaux
• Rapports d'inspection des premiers articles
• Plans de contrôle
• Diagrammes de flux
• Analyse des modes de défaillance et de leurs effets, le cas échéant
• Dossiers PPAP pour les programmes automobiles
• Documents relatifs à la traçabilité des lots
• Plans d'entretien et d'inspection des outils
• Certificats de revêtement ou de placage

L'essentiel est d'adapter le niveau de détail de la documentation au niveau de risque associé à la pièce. Un capot non critique ne nécessite pas les mêmes contrôles qu'un composant de sécurité, une pièce destinée à un implant ou un contact électrique utilisé dans un ensemble soumis à une réglementation.

Matrice de décision : compatibilité des matériaux, capacité du procédé, certifications, prise en charge de l'outillage et risque lié à la production

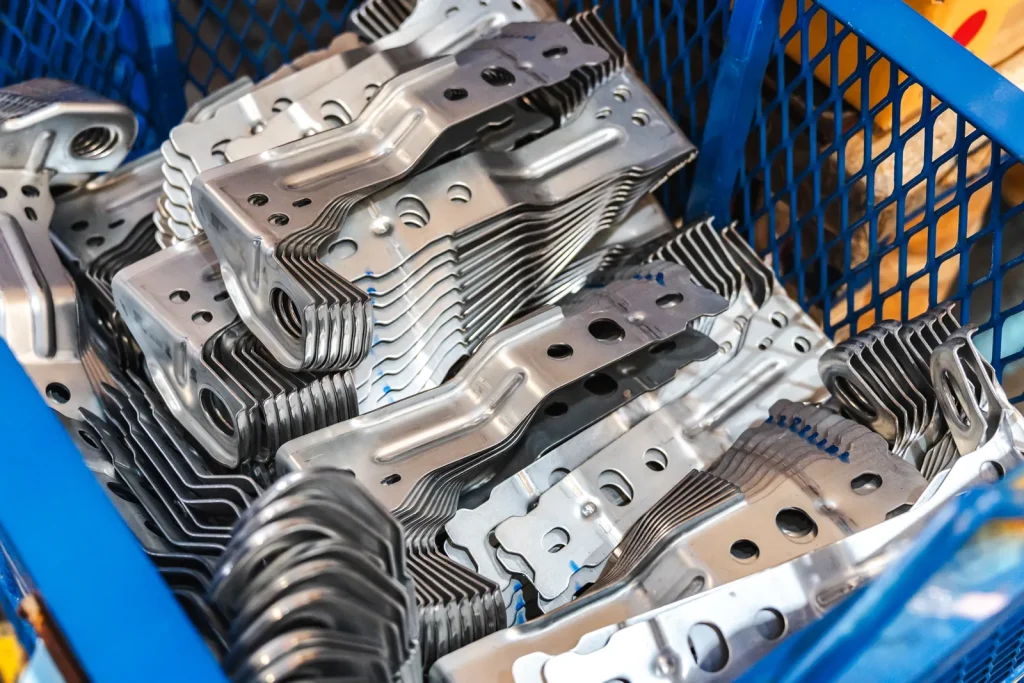

Les pièces métalliques embouties sur mesure sont particulièrement adaptées lorsque la conception est stable, que le volume de production est suffisamment élevé pour justifier l'investissement dans l'outillage, que la géométrie peut être obtenue à partir d'une tôle et que les tolérances requises correspondent au comportement de l'emboutissage. Ce procédé est moins adapté lorsque la pièce est encore en cours d'évolution, que le volume de production est faible, que la géométrie est épaisse ou entièrement en 3D, ou encore que la conception nécessite de nombreuses corrections après l'estampage.

La meilleure démarche consiste à réaliser une étude de faisabilité portant sur les matériaux, la géométrie, l'outillage, les tolérances, la finition et les exigences d'inspection avant de s'engager dans la fabrication de l'outillage de production. Cela permet de réduire les retouches et aide les acheteurs à comparer l'emboutissage à la découpe laser, à l'usinage, à la fabrication mécanique, au moulage et à la fabrication additive en tenant compte du risque global, et pas uniquement du prix unitaire.

FAQ

Références

https://www.iso.org/standard/5402.html

https://www.iso.org/standard/78137.html
