Oberflächenqualität CNC Fräsen: Leitfaden zu Rauheit, Messung und Nachbearbeitung

Die oberflächenqualität CNC fräsen entscheidet oft leise, aber hart über Erfolg oder Ärger. Sitzt eine Dichtfläche nicht sauber, kommt es zu Leckagen. Ist eine Gleitfläche zu rau, steigt der Verschleiß. Und wenn eine Sichtfläche Riefen zeigt, landet das Teil schnell in der Nacharbeit. Typische Oberflächenrauheiten beim CNC-Fräsen liegen meist bei Ra 0,8–3,2 µm. Für feinere Anforderungen sind mit Feinschlichten, Schleifen oder Polieren auch Ra 0,2 µm erreichbar. In diesem Leitfaden bekommst du klare Richtwerte, lernst Ra/Rz/Rt richtig zu lesen, sie sicher zu messen und die wichtigsten Stellhebel im Prozess zu nutzen – bis hin zu CNC schleifen vs fräsen, wenn Fräsen allein nicht reicht.

Oberflächenziele & Richtwerte (Ra/Rz) im Fräsen

Wenn jemand sagt: „Wir brauchen eine gute Oberflächengüte“, meinst du dann „fühlt sich glatt an“ – oder „ist dicht, hält eine Presspassung, korrodiert nicht und sieht sauber aus“? Genau hier beginnt die Verwirrung. Eine Oberflächenanforderung muss zur Funktion passen. Sonst bezahlst du für ein Finish, das niemand braucht. Oder du sparst am falschen Ende und zahlst später doppelt.

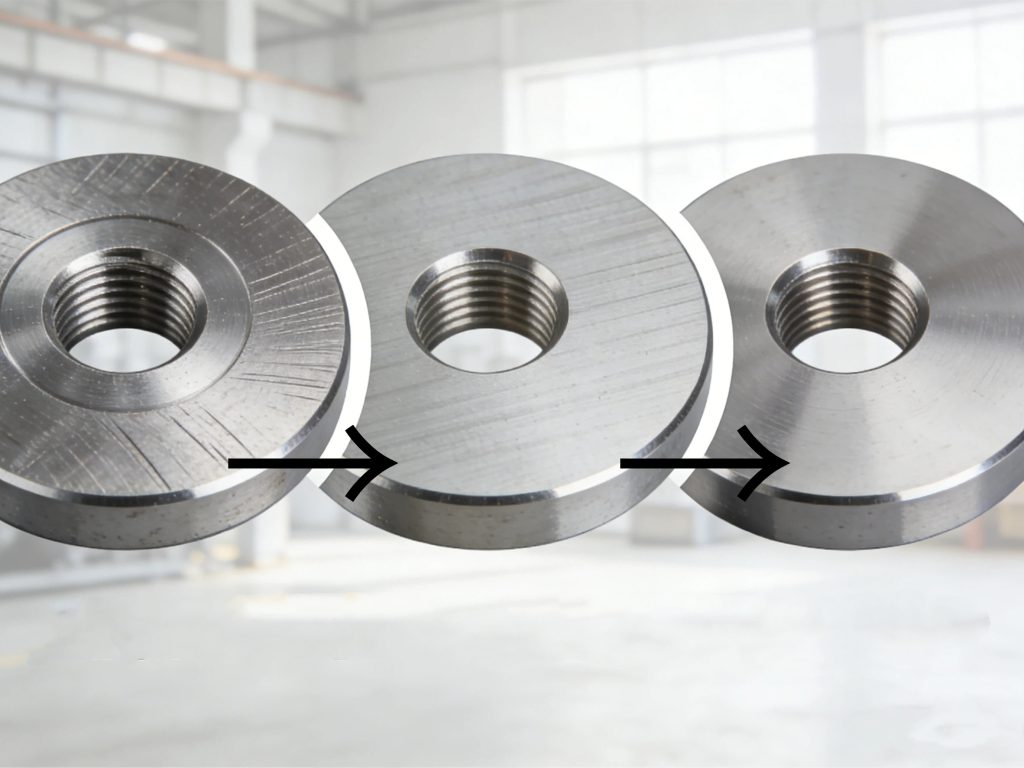

Typische Rauheit nach Bearbeitungsart (Schruppen → Polieren)

Die Werte unten sind Praxisbereiche, die in vielen Betrieben als grobe Orientierung funktionieren. Entscheidend sind Material, Werkzeug, Maschine, Strategie und ob Rattern auftritt.

Als ISO-Orientierung wird oft genannt: N8 ≈ Ra 3,2 µm, N6 ≈ Ra 0,8 µm. Das ersetzt keine Zeichnung, hilft aber in Gesprächen schnell weiter.

Was beeinflusst Funktion konkret? (Dichtheit, Reibung, Korrosion, Optik)

Eine Oberfläche ist nie nur „glatt“. Sie hat Riefenrichtung (auch „Lay“ genannt), einzelne Spitzen, Täler und oft mikroskopische Grate. Das wirkt sich je nach Anwendung sehr unterschiedlich aus.

Bei Dichtflächen zählt nicht nur der Mittelwert (Ra), sondern oft auch, ob einzelne tiefe Riefen durchs Dichtbild laufen. Eine einzige „Rinne“ kann ein Leckkanal werden. Bei Gleit- und Reibflächen kann eine zu raue Oberfläche wie Schleifpapier wirken, während eine zu glatte Oberfläche Schmierstoff schlechter halten kann. Bei Korrosion spielen Vertiefungen eine Rolle, weil dort Medien stehen bleiben. Und bei Sichtflächen geht es meist um gleichmäßige Struktur ohne Rattermarken, nicht um den kleinsten Ra-Wert.

Ich habe einmal ein Gehäuseteil gesehen, bei dem „Ra 0,8“ gefordert war – auf allen Flächen. In der Fertigung war das teuer, weil viele Stellen gar nicht funktional waren. Am Ende wurde die Zeichnung korrigiert: Nur zwei Dichtflächen brauchten Ra 0,8, der Rest durfte bei Ra 3,2 bleiben. Plötzlich war die Lieferzeit besser und die Kosten sanken spürbar. Die Lehre ist simpel: Oberflächengüte nur dort „hochziehen“, wo sie wirklich wirkt.

Welcher Ra-Wert ist beim CNC-Fräsen üblich?

Für die Frage „Wie hoch ist die Oberflächenrauheit bearbeiteter Teile?“ ist eine praktische Antwort: In etwa 80 % typischer industrieller Fälle liegt die Rauheit beim CNC-Fräsen ungefähr zwischen Ra 0,8 und 3,2 µm. Das ist der Bereich, in dem viele Passungen, Gehäuse, Halter, Maschinenbauteile und Formenkomponenten gut funktionieren – ohne dass du direkt in Schleifen oder Polieren rutschen musst.

Rauheit vs. Kosten: Warum „noch glatter“ plötzlich teuer wird

Stell dir eine Kurve vor: Von Ra 6,3 auf Ra 3,2 kommst du oft „gratis“, indem du sauber schlichtest statt zu schruppen. Gerade hier zeigt sich, wie wichtig die oberflächenqualität CNC fräsen wirklich ist, wenn es um Funktion und Langlebigkeit geht. Von Ra 3,2 auf Ra 1,6 ist meist noch gut machbar mit Schlichtfräsen und stabiler Maschine. Aber von Ra 1,6 auf Ra 0,4 beginnt häufig der Bereich, in dem Werkzeugzustand, Rundlauf, Strategie, Kühlung und Messung extrem sauber sein müssen. Als grobe Orientierung wird bei sehr feinen Finishes (z. B. Ra ~0,4 µm) oft ein Kostenanstieg von +20–50 % genannt, weil Zykluszeit, Werkzeugkosten und Qualitätssicherung steigen.

Ra, Rz & Normen richtig spezifizieren (damit Angebote vergleichbar sind)

Du kannst die beste Fertigung haben – wenn die Zeichnung unklar ist, bekommst du Angebote, die nicht vergleichbar sind. Der Klassiker: „Ra 0,8“ steht irgendwo am Bauteil, ohne Bezug, ohne Messbedingungen, ohne Angabe, welche Flächen es betrifft. Dann fragt der Lieferant nach, oder er interpretiert „sicherheits-halber“ zu streng, und es wird unnötig teuer.

Ra vs. Rz vs. Rt: Wann welches Kennmaß sinnvoll ist

Ra ist der bekannteste Wert. Er ist ein Mittelwert der Rauheit über eine Messstrecke. Das macht ihn stabil und gut vergleichbar, aber er kann „Spitzen“ verstecken. Eine Oberfläche kann einen guten Ra haben und trotzdem einzelne tiefe Riefen besitzen.

Rz (in vielen Zeichnungen sehr verbreitet) beschreibt stärker die Höhe zwischen Spitzen und Tälern. Er reagiert empfindlicher auf Ausreißer. Darum ist Rz bei Dicht- und Kontaktflächen oft aussagekräftiger, weil dort einzelne tiefe Riefen problematisch sind.

Rt beantwortet eine wichtige Frage sehr direkt: Was ist die Oberflächenrauheit Rt? Rt ist die Gesamthöhe des Profils innerhalb der Messstrecke, also der Abstand zwischen dem höchsten Peak und dem tiefsten Tal. Wenn dich einzelne Extremwerte stören (zum Beispiel bei Dichtflächen oder wenn eine Beschichtung sehr dünn ist), kann Rt ein guter Zusatz sein. In der Praxis wird Rt oft genutzt, wenn du wirklich sicherstellen willst, dass keine einzelne tiefe „Kerbe“ durchrutscht.

Ein häufiger Denkfehler: Ra ist nicht „die“ Riefentiefe. Ra ist ein Mittelwert. Wenn du nur Ra vorgibst, kann die Oberfläche zwar im Schnitt glatt sein, aber trotzdem einzelne tiefe Täler haben.

„Mini-Spickzettel“: So liest du eine Rauheitsangabe

Eine brauchbare Angabe besteht nicht nur aus „Ra 0,8“, sondern auch aus Kontext. In vielen Normsystemen gehört dazu, welche Messbedingungen gelten, welche Richtung relevant ist und ob Materialabtrag erlaubt ist (zum Beispiel bei Schleifen). Wichtig ist auch die Riefenrichtung: Bei einer Dichtfläche kann es einen Unterschied machen, ob Riefen quer oder längs zur Dichtung laufen.

Wenn du Angebote vergleichen willst, hilft eine einfache Regel: Gleiche Kennwerte, gleiche Messbedingungen, gleiche Flächenabgrenzung. Sonst vergleichst du Äpfel mit Birnen.

Normen und Referenzen, die in der Praxis helfen

Für Rauheitskennwerte und Messbedingungen sind diese Normen die üblichen Anker:

• ISO 4287 / ISO 4288 für Kennwerte und Messregeln
• ISO 1302 für Zeichnungsangaben der Oberflächenbeschaffenheit

Du musst diese Normen nicht auswendig kennen. Aber es lohnt sich, in der Zeichnung oder Spezifikation klar darauf zu verweisen, wenn es kritisch ist. Das reduziert Rückfragen und Streitfälle.

Was ist der Unterschied zwischen Ra und Rz?

Kurz und praktisch: Ra ist der Durchschnitt, Rz schaut stärker auf die „Höhenunterschiede“. Wenn du eine Oberfläche hast, bei der einzelne tiefe Riefen gefährlich sind (Dichtfläche, Kontaktfläche, Lagerstelle), ist Rz oft die bessere Ergänzung. Viele Betriebe geben beide Werte an, wenn es wichtig ist.

Messung der Oberflächenqualität: vom Tastschnitt bis 3D-Scan

„Sieht gut aus“ ist keine Messmethode. Gerade beim Fräsen können Oberflächen optisch gleich wirken, aber funktional stark abweichen. Die Frage „Wie bestimmt man die Oberflächenrauheit?“ lässt sich daher am besten so beantworten: Du wählst eine Messmethode, die zu Geometrie, Material und Toleranz passt – und du misst so, dass die Werkzeugspuren korrekt erfasst werden.

Messmethoden im Vergleich: Was passt zu welchem Bauteil?

Für viele gefräste Flächen ist ein Tastschnitt-Profilometer der Standard. Es fährt mit einer feinen Tastspitze über die Oberfläche und liefert Ra/Rz/Rt. Das ist vergleichsweise schnell, aber empfindlich gegen Schmutz, Grate und falsche Messrichtung.

Optische Verfahren können schneller sein und 3D-Daten liefern, sind aber abhängig von Reflexion, Oberflächenfarbe und dem Messprinzip. Für sehr feine Strukturen oder Forschung wird teils auch hochauflösende 3D-Topografie genutzt.

Wenn du Freiformflächen im Formenbau hast, ist die klassische „Linienmessung“ oft zu wenig. Dann werden 3D-Topografiekarten interessant, weil du siehst, wo die Oberfläche gut ist und wo nicht. Gerade bei 5-Achs-Bearbeitung können sich Spuren über gekrümmte Flächen anders verteilen als auf einer planen Fläche.

Wie messe ich Ra und Rz bei gefrästen Flächen korrekt?

Hier passieren in der Praxis die meisten Fehler. Wenn du nur einen Punkt misst, in der falschen Richtung, bekommst du Zufallswerte. Für verlässliche Ergebnisse hilft ein klarer Ablauf.

Schritt-für-Schritt (praxisnah):

1. Oberfläche reinigen: Späne, Ölfilm und Staub entfernen, weil sie Messspitzen und optische Sensoren verfälschen.
2. Grate prüfen: Kleine Grate an Kanten können Rz/Rt stark nach oben ziehen.
3. Messrichtung wählen: Bei gefrästen Flächen meist quer zu den Werkzeugspuren messen, damit die Rauheit real erfasst wird.
4. Mehrfach messen: Mehrere Messungen an repräsentativen Stellen machen, nicht nur dort, wo es „gut aussieht“.
5. Messbedingungen dokumentieren: Messlänge, Filter, Gerät, Position – damit Werte später vergleichbar bleiben.

Wenn du eine Oberfläche nach dem Eloxieren, Beschichten oder Strahlen misst, kann sich das Bild stark ändern. Darum ist es klug, Messpunkte und Zeitpunkte fest zu definieren: „nach Fräsen“, „nach Schleifen“, „nach Beschichtung“.

Spezialfall: Freiformflächen & 5-Achs-Topografiekarten

Bei Freiformflächen ist die Frage: Wo misst du überhaupt? Ein einzelner Tastschnitt kann eine Fläche „verpassen“, weil die Oberfläche je nach Werkzeuganstellung anders aussieht. Hier helfen 3D-Scans oder Topografie-Messungen, die die Fläche als Karte darstellen. Das ist nicht immer nötig, aber bei hochkritischen Formen oder medizintechnischen Bauteilen kann es Zeit sparen, weil du Fehler früh erkennst, statt später nachzupolieren.

Die größten Stellhebel im CNC-Fräsen (Parameter, Werkzeug, Strategie)

Die oberflächenqualität CNC fräsen ist selten Glück. Meist ist sie das Ergebnis von vielen kleinen, sauberen Entscheidungen. Wenn du nur eine Stellschraube drehen dürftest: Starte beim Vorschub und der Stabilität. Danach kommen Werkzeugzustand und Strategie.

Schnittdaten: Vorschub, Drehzahl, Zustellung – was Rauheit wirklich treibt

Eine einfache Faustlogik lautet: Vorschub runter → Oberfläche wird glatter, weil die Zustellung pro Zahn kleiner wird und die Riefen flacher werden. Aber das hat eine Grenze. Wenn du zu langsam fährst, kann das Werkzeug eher reiben als schneiden. Dann wird die Oberfläche wieder schlechter, und die Wärme steigt.

Die Drehzahl wirkt indirekt: Sie beeinflusst Schnittgeschwindigkeit, Wärme, Aufbauschneiden und Schwingneigung. Zustellung und Eingriffsbedingungen sind wichtig, weil sie Kräfte und Vibrationen bestimmen. Hohe Kräfte drücken das Werkzeug weg, erzeugen Mikroriefen und können Rattern anstoßen.

Wenn du dich fragst „Welche Oberflächengüte beim Fräsen ist realistisch?“, dann ist die ehrliche Antwort: Mit einem stabilen Setup und sauberem Schlichten sind Ra 1,6–3,2 µm für viele Teile sehr gut erreichbar. Eine konsequent überwachte oberflächenqualität CNC fräsen sorgt zudem dafür, dass Serienfertigung reproduzierbar bleibt. Ra ~0,8 µm geht oft, wenn Werkzeug, Rundlauf und Strategie stimmen. Für Ra 0,4 µm wird es deutlich anspruchsvoller, und der Prozess muss sehr stabil sein.

Werkzeug: Geometrie, Schneidenzahl, Beschichtung, Verschleiß

Bei der Oberfläche siehst du Werkzeugverschleiß oft früher als du ihn in der Maßhaltigkeit merkst. Ein Fräser kann noch „Maß halten“, aber die Schneide ist nicht mehr scharf. Dann steigen Reibung und Wärme, und die Oberfläche wird matt, rau oder zeigt Schlieren.

Ein paar typische Effekte:

• Mehr Schneiden können beim Schlichten helfen, weil sie ein gleichmäßigeres Muster erzeugen.
• Ein passender Werkzeugradius kann die Riefen reduzieren, weil die Kontaktgeometrie „sanfter“ wird.
• Bei Aluminium ist Aufbauschneide ein häufiger Oberflächenkiller: Material klebt an der Schneide, reißt ab und hinterlässt Riefen. Mit passender Schnittgeschwindigkeit, sauberer Kühlung/Schmierung und scharfen Werkzeugen lässt sich das deutlich reduzieren.

Maschinen-/Spann-Setup: Steifigkeit, Rundlauf, Schwingungen (Rattern)

Viele suchen die Ursache für schlechte Oberflächen in den Schnittdaten. Sehr oft liegt sie aber im Setup: zu langer Werkzeugüberstand, schlecht abgestützte Spannung, Rundlauf im Werkzeughalter oder ein instabiler Eingriff in einer Tasche.

Ein kleiner Rundlauf kann reichen, damit eine Schneide „mehr arbeitet“ als die andere. Dann bekommst du ungleichmäßige Spuren, und Rz/Rt steigen. Genau das ist tückisch, weil es bei einem kurzen Testlauf manchmal noch gut aussieht – und bei Serienfertigung plötzlich kippt.

Warum entstehen Rattermarken beim Fräsen – und wie vermeide ich sie?

Rattern ist im Grunde eine Schwingung, die sich selbst verstärkt. Du hörst es oft sofort: ein heulendes oder kreischendes Geräusch. Auf der Oberfläche siehst du dann regelmäßige Wellen oder „Waschbrett“-Muster.

Schnelle, pragmatische Gegenmaßnahmen sind:

• Drehzahl ändern, weil du damit aus einem ungünstigen Schwingfenster rauskommst.
• Werkzeugüberstand reduzieren und steifer spannen.
• Zustellung oder Eingriff anpassen, um Kräfte zu senken.
• Strategie ändern, damit der Eingriff gleichmäßiger wird.

Wenn du Rattern nicht in den Griff bekommst, ist jede Diskussion über Ra 0,8 oder Ra 0,4 zweitrangig. Erst Stabilität, dann Feinwerte.

Prozesskette für bessere Oberflächen: Schruppen → Schlichten → Feinschlichten

Viele Probleme entstehen, wenn Schruppen und Schlichten „vermischt“ werden. Eine gute Oberfläche ist oft nicht ein einzelner Zaubertrick, sondern eine saubere Prozesskette. Du entfernst erst Material schnell, lässt dabei bewusst ein definiertes Restmaterial stehen, und holst dir die Oberfläche in einem stabilen Schlichtgang.

Frässtrategien: Gleichlauf vs. Gegenlauf, Restmaterial, Bahnüberlappung (Scallops)

Beim Schlichten geht es darum, die Werkzeugbelastung ruhig zu halten und die Spuren klein zu machen. Ein wichtiger Punkt ist die Bahnüberlappung (Step-over). Wenn sie zu groß ist, entstehen sichtbare „Wellen“ zwischen den Bahnen. Wenn sie sehr klein ist, wird die Oberfläche besser, aber die Zeit steigt.

Auch die Richtung kann zählen: Bei manchen Materialien liefert Gleichlauf eine bessere Oberfläche, weil der Schnitt „sauberer“ startet. Aber es gibt Ausnahmen, etwa bei sehr dünnwandigen Teilen, die zum Wegdrücken neigen. Dann kann eine andere Strategie helfen, weil sie Kräfte anders verteilt.

3-Achs vs. 5-Achs: Wann 5-Achs-Schlichten Nacharbeit ersetzt

Bei 3-Achs-Bearbeitung kommt es auf schrägen Flächen schnell zu ungünstigen Kontaktbedingungen. Du fräst dann nicht „ideal“ mit dem Werkzeug, sondern eher mit Bereichen, die nicht fürs Schlichten gemacht sind. 5-Achs kann das lösen, weil du Werkzeugwinkel und Kontaktpunkt gezielt steuerst. Dadurch wird die Spur gleichmäßiger, und es ist realistischer, Ra < 1 µm ohne Polieren zu erreichen – je nach Material und Fläche.

Wenn du schon einmal eine Formfläche nachpolieren musstest, kennst du den Effekt: Die Oberfläche ist „fast gut“, aber nicht konstant. 5-Achs-Schlichten kann genau diese Schwankungen reduzieren, weil die Bearbeitung gleichmäßiger wird.

Praxis-Tipp: Tonnenfräser/Barrel-Tools für sehr glatte Flanken

Für große, glatte Flächen sind Tonnenfräser interessant, weil sie einen großen effektiven Radius haben. Das senkt die „Wellen“ zwischen den Bahnen, ohne dass du extrem kleine Schrittweiten brauchst. In der Praxis kann das die Nacharbeit deutlich drücken. Es ist kein Selbstläufer, aber bei Formenbau-Flanken oder schrägen Flächen kann es ein echter Hebel sein.

Nachbearbeitung: Schleifen, Polieren & Co. (wann es sich lohnt)

Irgendwann kommt die Frage, die viele Projekte entscheidet: Reicht Fräsen, oder brauchst du Nachbearbeitung? Genau hier passt der Vergleich CNC schleifen vs fräsen. Fräsen ist flexibel und schnell für Geometrie. Schleifen ist stark, wenn es um sehr feine Oberflächen und enge Anforderungen an Rz/Rt geht, besonders auf gehärteten Stählen.

Schleifen vs. Feinschlichten: Entscheidung nach Toleranz, Fläche, Stückzahl

Wenn du nur eine kleine Dichtfläche hast und die Maschine stabil ist, kann Feinschlichten reichen. Wenn du aber eine große Fläche hast, die sehr gleichmäßig sein muss, oder wenn das Material hart ist, wird Schleifen oft planbarer.

Ein praktischer Entscheidungsrahmen ist: Wie kritisch sind einzelne Riefen? Wenn du unbedingt Ausreißer vermeiden musst, spricht das eher für Schleifen oder ein kombiniertes Verfahren. Wenn nur der Mittelwert zählt und die Funktion robust ist, kann Fräsen reichen.

Polieren, Strahlen, Gleitschleifen: Oberflächenbild & Funktionswirkung

Polieren bringt Glanz und kann Ra stark senken, aber es verändert auch Kanten und kann Geometrie „weich“ machen. Strahlen kann eine gleichmäßige Optik erzeugen, ist aber nicht automatisch „glatter“ im Ra-Sinn. Gleitschleifen kann Kanten brechen und Oberflächen verbessern, ist aber stark von Bauteilgeometrie und Prozessführung abhängig.

Wichtig ist die Frage: Willst du Optik oder Funktion? Eine spiegelnde Oberfläche ist nicht automatisch eine bessere Dichtfläche. Und eine „matte“ Oberfläche kann funktional perfekt sein.

Wann ist Schleifen besser als CNC-Fräsen für die Oberflächenqualität?

Schleifen ist oft im Vorteil, wenn:

• sehr niedrige Werte wie Ra ~0,8 µm oder feiner sicher erreicht werden müssen,
• harte Werkstoffe bearbeitet werden,
• einzelne Spitzen/Täler (Rz/Rt) streng begrenzt sind,
• hohe Gleichmäßigkeit über große Flächen wichtig ist.

Fräsen ist im Vorteil, wenn:

• Geometrie komplex ist (Taschen, Konturen, Freiform),
• du flexible Fertigung willst,
• Oberflächen im Bereich Ra 1,6–3,2 µm ausreichen.

Nachbearbeitung: erreichbare Ra-Spannen & typische Anwendungen

Material- & Geometrie-spezifische Empfehlungen (Alu, Stahl, Titan)

Material ist oft der versteckte Grund, warum ein Ra-Wert „plötzlich nicht geht“. Ein Parameter, der bei Aluminium eine schöne Oberfläche macht, kann bei Stahl zu Rattern führen. Und Titan kann Oberflächen schnell verschmieren, wenn Wärme und Werkzeugzustand nicht passen.

Materialeinfluss: Warum Stahl oft „rauer“ wird als Aluminium

Aluminium lässt sich häufig sehr glatt fräsen, wenn die Schneide scharf ist und keine Aufbauschneide entsteht. Stahl ist härter, die Schnittkräfte sind höher, und Schwingungen treten leichter auf. Dazu kommt: Wenn die Kühlung oder Schmierung nicht passt, steigt Wärme, die Schneide verschleißt schneller, und die Oberfläche wird rauer.

Bei Titan ist Wärme ein zentrales Thema, weil sie schlecht abgeführt wird. Das kann zu Schmieren, Werkzeugverschleiß und damit zu schlechterer Oberfläche führen. Hier hilft oft eine konservative Strategie, stabile Spannung und konsequente Werkzeugüberwachung.

Geometrien: Taschen, Nuten, Radien, Kanten – typische Rauheitsfallen

Taschen und Nuten sind Klassiker für schlechte Oberflächen, weil der Werkzeugüberstand wächst, die Späne schlechter abtransportiert werden und die Wand zum Schwingen neigt. Innenradien sind ebenfalls kritisch: Wenn der Radius klein ist, muss ein kleiner Fräser rein, der weniger steif ist. Das erhöht das Risiko für Rattern und sichtbare Spuren.

Kanten sind ein eigenes Kapitel. Eine „perfekte“ Oberfläche auf der Fläche bringt wenig, wenn an der Kante ein Grat steht, der später bei Montage stört oder beim Messen Rz/Rt verfälscht. Darum gehört Entgraten oft direkt zur Oberflächenstrategie.

Welche Oberflächenrauheit brauche ich für Dichtflächen?

Eine pauschale Zahl ist gefährlich, weil Dichtungen sehr unterschiedlich sind. Trotzdem helfen Richtwerte als Startpunkt. Viele Dichtflächen funktionieren gut im Bereich Ra ~0,8–1,6 µm, wenn die Riefenrichtung passt und keine tiefen Ausreißer vorhanden sind. Bei sensiblen Anwendungen oder dünnen Dichtschichten wird oft strenger spezifiziert, und dann sind Rz/Rt wichtiger.

Der sichere Weg ist: Dichtungstyp, Medium, Druck und Norm prüfen und dann die Oberflächenanforderung festlegen. Wenn du nur „Ra 0,4“ aus Gewohnheit einträgst, kann das unnötig teuer werden.

Konstruktionstipp: Oberflächen früh „mitdenken“

Wenn du im CAD sehr kleine Innenradien vorgibst, zwingst du die Fertigung zu kleinen Werkzeugen und höheren Risiken für schlechte Oberflächen. Ein etwas größerer Radius kann die Oberfläche verbessern, weil ein steiferes Werkzeug möglich ist. Das klingt banal, spart aber in der Praxis oft Stunden Nacharbeit.

Qualitätssicherung, Dokumentation & Wirtschaftlichkeit (inkl. Praxisfälle)

Oberflächen sind ein Qualitätsmerkmal, das leicht „wegdriftet“. Ein Werkzeug wird stumpfer, eine Spannung ändert sich, das Kühlmittel ist nicht sauber – und plötzlich verschiebt sich die Rauheit. Darum ist Qualitätssicherung hier nicht Bürokratie, sondern Schutz vor Ausschuss.

QS-Plan: Stichproben, Erstmuster, Messprotokolle, Rückverfolgbarkeit

Ein solider QS-Plan legt fest:

• Welche Flächen gemessen werden (nicht alle, sondern die kritischen),
• wann gemessen wird (Erstmuster, pro Los, nach Werkzeugwechsel),
• welche Messbedingungen gelten,
• wie dokumentiert wird.

Wichtig ist auch der Re-Check nach Prozessschritten wie Beschichtung oder Eloxieren. Diese Schritte können die Oberfläche verändern, und wenn du danach nicht prüfst, hast du später Reklamationen ohne klare Ursache.

In-Prozess-Ansätze: Zustandsüberwachung → stabilere Rauheit

Viele Betriebe überwachen heute Schwingungen oder Werkzeugzustand, um Oberflächen stabil zu halten. Das Ziel ist simpel: Du willst nicht erst am Ende messen und dann feststellen, dass 30 Teile nachgearbeitet werden müssen. Wenn du früh erkennst, dass Schwingungen steigen oder die Schneide nachlässt, kannst du eingreifen, bevor die Oberfläche kippt.

Kurze Praxisfälle (datenbasiert, realistisch)

In einem Formenbau-Projekt kann schon eine kleine Parameteränderung spürbar sein. Es gibt Beispiele, in denen ein definierter RMS-Zielwert die Oberflächenfehler messbar senkte und die Qualität im späteren Spritzprozess stabiler machte. In einem anderen Fall konnte 5-Achs-Schlichten mit geeigneter Werkzeuggeometrie die Nacharbeitszeit deutlich reduzieren, weil die Flanken gleichmäßiger aus der Maschine kamen. Und bei sehr feinen Anforderungen, etwa im medizinischen Umfeld, sind Ra ~0,4 µm erreichbar, wenn Werkzeug, Prozess und Messung wirklich eng geführt werden.

Der gemeinsame Nenner ist immer gleich: Oberfläche ist ein Prozess, nicht nur ein Wert auf der Zeichnung.

Kosten & Make-or-Buy: Oberflächenanforderung sauber kalkulieren

Wenn du Oberflächen zu hoch spezifizierst, bezahlst du mit mehr Maschinenzeit, teureren Werkzeugen, mehr Messaufwand und höherem Risiko für Ausschuss. Wenn du zu niedrig spezifizierst, bezahlst du später mit Nacharbeit oder Funktionsproblemen. Darum lohnt es sich, Oberflächenanforderungen in die Kostenrechnung einzubauen, statt sie „nebenbei“ zu behandeln.

Wenn du tiefer in die Kostenseite einsteigen willst, ist dieser Überblick hilfreich, weil er zeigt, wie Anforderungen wie Oberflächenfinish, Prozesskette und Vergabe den Preis beeinflussen: https://www.uneedpm.com/de-blog/cnc-auftragsfertigung-kosten-markt-und-frasen/

Unterschied zwischen Oberflächenrauheit und Toleranz (einfach erklärt)

Diese Frage kommt oft, weil beides „Qualität“ klingt. Der Unterschied ist klar:

• Toleranz beschreibt, wie genau ein Maß sein muss. Also zum Beispiel Durchmesser, Ebenheit, Position.
• Oberflächenrauheit beschreibt, wie die Oberfläche im Mikrobereich aussieht: Riefen, Spitzen, Täler.

Ein Teil kann maßlich perfekt sein und trotzdem eine zu raue Oberfläche haben, die Dichtprobleme macht. Und ein Teil kann eine sehr glatte Oberfläche haben, aber außerhalb der Maßtoleranz liegen und nicht passen. Beides muss zusammen stimmen, aber es sind zwei verschiedene Dinge.

Fazit: So erreichst du verlässlich gute Oberflächen beim CNC-Fräsen

Gute oberflächenqualität CNC fräsen beginnt mit einer klaren Zieldefinition: Welche Flächen sind funktional kritisch, welche nicht? Danach brauchst du saubere Spezifikationen (Ra/Rz/Rt und Messbedingungen), eine passende Messmethode und eine stabile Prozesskette von Schruppen bis Feinschlichten. In der Fertigung sind Vorschub, Werkzeugzustand, Rundlauf und Steifigkeit oft die größten Hebel. Und wenn es sehr fein werden muss, entscheidet der richtige Mix aus Fräsen, Schleifen und Polieren. Wer hier sauber plant, spart nicht nur Nacharbeit, sondern reduziert auch Reklamationen und Überraschungen.
