CNC obrábění vs. 3D tisk: Průvodce náklady a pevností

Rychlá odpověď: Který proces byste měli zvolit?

Při rozhodování mezi CNC obráběním a 3D tiskem záleží na konkrétních požadavcích na díl, včetně srovnání nákladů na prototyp, přesnosti, vlastností materiálu, geometrie a objemu výroby. 3D tisk je obvykle nákladově efektivnější pro prototypy v rané fázi výroby díky nižším nákladům na nastavení. Každý proces nabízí jedinečné výhody, přičemž CNC obrábění vyniká v oblasti těsných tolerancí, pevnosti a povrchové úpravy, zatímco 3D tisk vyniká v oblasti rychlého prototypování, zejména pokud se návrh vyvíjí, a při vytváření složitých geometrií s nízkými náklady na nastavení. Volba často závisí na požadovaných vlastnostech dílu a fázi výrobního procesu.

CNC obrábění volte, pokud jsou tolerance, pevnost a povrchová úprava kritické.

Při výběru CNC pro prototypy jej volte, pokud má váš díl těsné uložení, těsnicí plochy, ložisková sedla nebo referenční prvky, které vyžadují přesnost montáže. Obrábění CNC je obzvláště užitečné v případě, že je nutná vysoká pevnost, přesnost a funkční vlastnosti materiálu, což z něj činí přednostní volbu před 3D tiskem pro prototypy, které musí splňovat přísné výkonnostní normy. CNC obrábění se upřednostňuje, pokud je třeba splnit přísné požadavky na tolerance, vysokou funkční pevnost a stálost materiálu. CNC je často upřednostňováno pro prototypy vyžadující přesnost a konečné vlastnosti materiálu. Obrábění CNC se obvykle volí, pokud je kritická pevnost a přesnost, protože nabízí pevnější a spolehlivější vlastnosti materiálu ve srovnání s většinou technologií 3D tisku, kde se pevnost dílů může výrazně lišit v závislosti na procesu tisku a materiálu. To podtrhuje přednost CNC oproti 3D tištěným dílům, zejména pokud jde o trvanlivost a funkčnost. To nejsou malé rozdíly. Mění to, zda můžete montovat bez ruční montáže, trefit se do rozsahu lisování nebo bez výjimky projít kontrolou.

Praktickým způsobem, jak se rozhodnout, je začít s funkčními vlastnostmi, nikoli s částí jako celkem. Pokud potřebujete vysokou přesnost pouze u jednoho povrchu, můžete někdy vytisknout tělo a kritickou plochu obrobit. Pokud je však mnoho prvků vázáno na tolerance (zásobníky), obrábění spíše snižuje riziko.

Tabulka: Očekávaná tolerance/dokončení podle případu použití (pravidlo palce)

Zvolte 3D tisk pro nejrychlejší prvotní prototypy, komplexní geometrii a přizpůsobení s nízkými nároky na nastavení.

3D tisk je obvykle nejrychlejší způsob, jak získat první fyzický díl, když se teprve učíte, jaký má být návrh, a to díky efektivnímu procesu 3D tisku, který umožňuje rychlé iterace s minimálním nastavením, zejména pro složité geometrie a vysoce přizpůsobené díly. Klíčovým bodem je nízká míra nastavení: můžete změnit model CAD a spustit další díl, aniž byste museli znovu promýšlet upínání, přístup k nástrojům nebo programování stejným způsobem.

3D tisk vyniká při vytváření dílů se složitou geometrií, jako jsou vnitřní kanály a organické tvary, jejichž výroba pomocí CNC obrábění by byla obtížná nebo nákladná. To však neznamená, že vytištěné díly jsou “hotové” ze stroje. Mnohé zdroje také upozorňují na nutnost následného zpracování (odstranění podpěr, vyhlazení a vyčištění), zejména pokud záleží na kvalitě povrchu.

Schéma: Pracovní postup “prototyp → validace → zdokonalení”

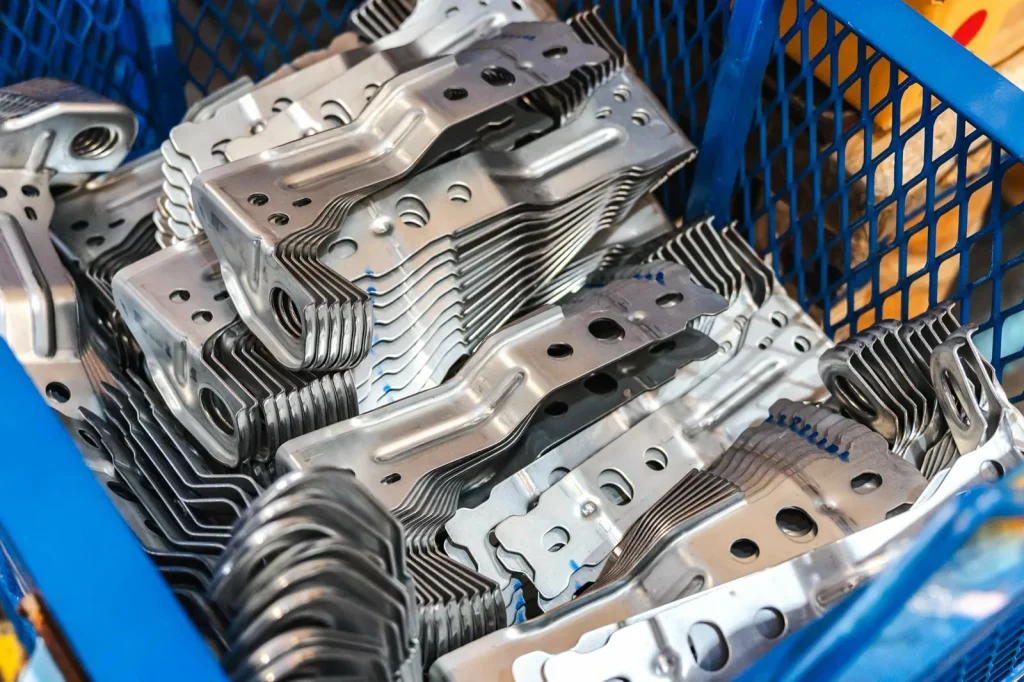

Volba podle objemu: 3D tisk pro nízkoobjemové díly; CNC často vítězí s rostoucím objemem.

Při zvažování způsobu výroby dílů je rozhodující objem. U velmi malých objemů často vítězí 3D tisk, protože je třeba amortizovat jen malé náklady na nastavení, zatímco CNC obrábění se stává výhodnějším s rostoucími objemy a náklady na nastavení se rozkládají na více jednotek. U velmi malých množství často vítězí 3D tisk, protože je třeba amortizovat jen málo nákladů na seřízení, zatímco CNC obrábění bývá s rostoucím množstvím výhodnější. Přesná rentabilita závisí na geometrii, cílových tolerancích, požadavcích na povrchovou úpravu a na tom, kolik následného zpracování vytištěné díly potřebují.

S objemem se mění nejen náklady. Je to také časový plán a riziko. Dvacetidílná dávka tištěných dílů může být rychlá. Dávka 200 dílů může být pomalá, pokud každý díl vyžaduje odstranění podpěr a ruční dokončování. CNC obrábění má tendenci se zlepšovat při opakovaných sériích, protože náklady na nastavení se rozloží na více jednotek a čas na jeden díl může být u jednoduchých tvarů nízký.

Graf: křivka poměru nákladů a objemu (koncepční)

Je CNC obrábění lepší než 3D tisk?

“Lepší” závisí na tom, pro co optimalizujete. Pokud potřebujete pro funkční díly přísné tolerance, vysoce kvalitní povrchovou úpravu a předvídatelné chování materiálu, je CNC obrábění často označováno za silnější variantu. Pokud potřebujete rychlé rané prototypy, složitou geometrii a nízké nastavení pro iterace a přizpůsobení, je často vhodnější 3D tisk.

Základní rozdíly v procesech (aditivní vs. subtraktivní výroba)

Ve výrobě závisí volba mezi aditivním (3D tisk) a subtraktivním (CNC obrábění) výrobním procesem na zásadních rozdílech ve způsobu výroby dílů. Subtraktivní výroba (CNC obrábění) obvykle nabízí vyšší přesnost a efektivitu využití materiálu, zatímco aditivní výroba (3D tisk) vyniká při výrobě složitých geometrií s minimálním plýtváním materiálem. Subtraktivní výroba často nabízí vyšší přesnost a efektivitu využití materiálu, zatímco aditivní výroba vyniká při výrobě složitých geometrií s minimálním plýtváním materiálem. Subtraktivní výroba často nabízí větší přesnost, zatímco aditivní výroba dokáže vyrábět složité geometrie s minimálním odpadem materiálu. Každý z těchto dvou přístupů má své silné stránky, omezení a důsledky pro konstrukci. Pochopení toho, jak každý z těchto procesů funguje a jak ovlivňuje pravidla návrhu - například spotřebu materiálu, plýtvání, nastavení a požadavky na následné zpracování - vám pomůže určit nejvhodnější metodu pro váš projekt. Tato část se zabývá těmito základními rozdíly mezi procesy a faktory, které ovlivňují rozhodování mezi 3D tiskem a CNC obráběním.

Jak se jednotlivé procesy podílejí na návrhu - a co to znamená pro pravidla návrhu

V základní rovině je 3D tisk aditivní výrobou: díl se vytváří přidáváním materiálu ve vrstvách pomocí různých typů 3D tisku, jako je pryskyřice, vlákno, práškový polymer nebo kovová aditivní výroba (AM). CNC obrábění je subtraktivní výrobní proces, při němž díl začíná jako surový materiál (například tyč, deska nebo sochor) a materiál se odebírá pomocí řezných nástrojů, aby se dosáhlo konečného tvaru.

Tyto fyzikální zákony určují odlišná konstrukční pravidla:

• Tisk je omezen tím, co lze postavit, aniž by došlo ke zhroucení, deformaci nebo zachycení podpěr.
• Obrábění je omezeno tím, kam řezný nástroj dosáhne, jak může být díl upnut (fixován) a jak funkce souvisí s průměrem a délkou nástroje.

Hlavním nedorozuměním je považovat je za zaměnitelné “způsoby, jak vytvořit stejný tvar”. Překrývají se, ale způsoby selhání jsou odlišné. Model, který se vytiskne čistě, může být nákladný na obrábění, pokud má hluboké kapsy, úzké vnitřní drážky nebo prvky, které vyžadují mnoho nastavení. Model, který se tiskne čistě, se může tisknout pomalu, pokud potřebuje mnoho podpěr nebo má tenké stěny, které se deformují.

Schéma: aditivní vrstvy vs. subtraktivní dráhy nástrojů

• Aditivní (3D tisk)
  • Sestavování dílů po vrstvách
  • Důležitá je strategie podpory
• Subtraktivní (CNC obrábění)
  • Začněte se zásobami
  • Odstranění materiálu pomocí nástrojů
  • Přístup k nástrojům a upínání

Materiálová účinnost a odpad: aditivní vs. subtraktivní faktory odpadu (CNC)

3D tisk vytváří díly vrstvu po vrstvě, což může vést k menšímu plýtvání materiálem při malých objemech, ačkoli plýtvání může vznikat z podpůrných struktur, nepovedených výtisků a nadměrné manipulace s materiálem, zatímco plýtvání při CNC obrábění obvykle vzniká z velikosti materiálu, upevnění a přídavků na řezání. Odpad v obou procesech je ovlivněn faktory konstrukce a manipulace s materiálem, přičemž 3D tisk má často nižší odpad při malých objemech, zatímco CNC obrábění obvykle zahrnuje vyšší odpad v důsledku odebírání materiálu.

To má význam pro náklady a udržitelnost, ale také pro proveditelnost dílů z drahých materiálů. Pokud je díl velký a poměr "buy-to-fly" (množství zásob na začátku v porovnání s konečnou hmotností) je vysoký, může CNC šrot dominovat ekonomice. Některé dílny recyklují třísky, ale způsob recyklace a hodnota závisí na materiálu, znečištění a manipulaci.

Tabulka: odpad, šrot, poznámky k recyklovatelnosti (jak je popsáno v poskytnutých srovnáních)

Nastavení a iterace: proč má 3D tisk nízké náklady na nastavení, zatímco nastavení CNC se amortizuje s opakovanými sériemi

Rychlost iterace není jen strojový čas. Nastavení je skrytým hnacím motorem.

Při 3D tisku je nastavení často “načti úlohu, vyber orientaci/podpory, spusť sestavení”, takže fixní náklady na změnu návrhu jsou nízké. U CNC obrábění může nastavení zahrnovat přípravky, více operací, výběr nástrojů a programování CAM. Toto fixní úsilí se může vyplatit, pokud je konstrukce stabilní a potřebujete opakovatelnost, protože můžete stejnou úlohu spustit mnohokrát a rozložit nastavení na všechny jednotky.

Kontrolní seznam: co přidává čas/náklady na nastavení

• Ovladače nastavení CNC obrábění
  • Volba upínání a obrobků (a změna konstrukce, pokud se díl špatně upíná).
  • Plánování přístupu k nástrojům (hluboké dutiny, malé poloměry, nástroje s velkým dosahem)
  • Vícenásobné nastavení pro různé strany (kroky pro opětovné datování a upínání)
  • Náročnost programování CAM v závislosti na složitosti geometrie
• Ovladače nastavení 3D tisku
  • Výběr orientace (obchodní povrchová úprava vs. potřeby podpory)
  • Plánování generování a stěhování podpory
  • Výběr parametrů podle materiálu a procesu tisku
  • Balení sestavy (pokud mnoho dílů sdílí sestavu)

Kde se jednotlivé procesy potýkají s problémy (podpěry/odstranění a následné zpracování vs. upevnění/přístup knástrojům)

Žádná z těchto metod není “volnou geometrií”.”

3D tisk je problematický, pokud je obtížné odstranit podpěry, pokud vnitřní dutiny zachycují materiál podpěr nebo pokud je nutné následné zpracování mnoha povrchů. Díly, které vypadají jednoduše, se mohou stát pracnými, pokud je třeba každou jednotku pečlivě odstranit bez poškození podpěr.

Obrábění na CNC strojích je obtížné, když se nástroji nedostanete k prvkům, když se tenké stěny třepí nebo prohýbají nebo když je obtížné díl upnout, aniž by došlo k deformaci. Vnitřní kanály, které se stáčejí do rohů, podříznutí a uzavřené dutiny jsou častými překážkami, pokud není konstrukce rozdělena na součásti.

Schéma: společná omezení

Přesnost, tolerance a povrchová úprava (funkční připravenost dílů)

Pokud jde o funkční připravenost dílů, jsou přesnost, tolerance a povrchová úprava klíčovými faktory, které přímo ovlivňují výkon a uložení součásti. CNC obrábění i 3D tisk nabízejí výrazné výhody, ale jejich možnosti se výrazně liší v závislosti na procesu a konkrétních potřebách dílu. Pochopení těchto rozdílů je zásadní pro výběr správné metody pro váš projekt.

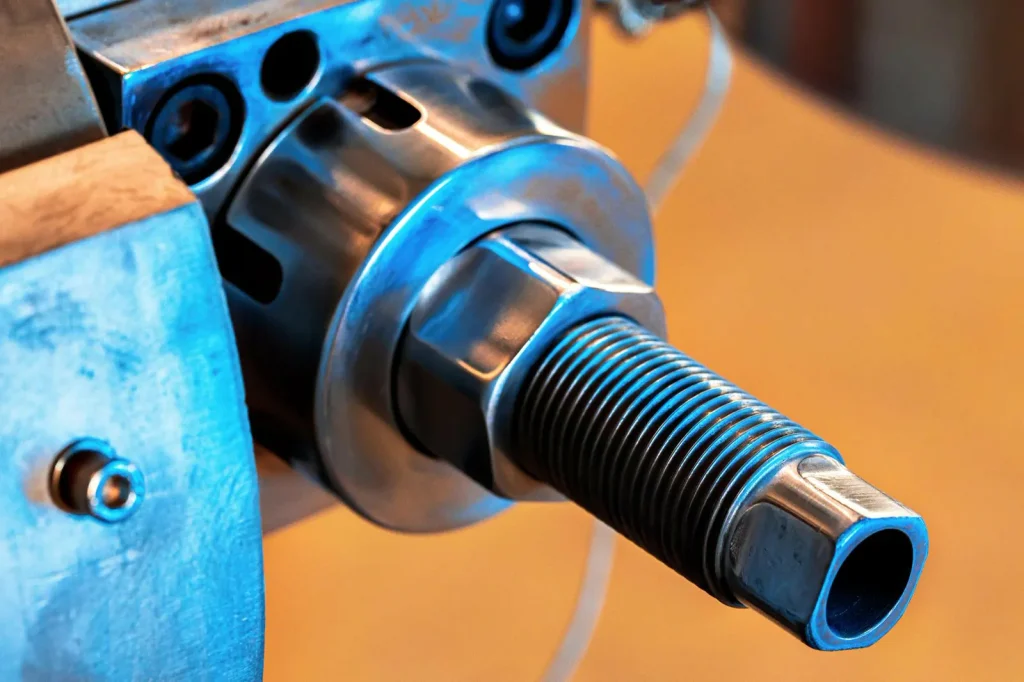

Referenční hodnoty tolerance: Přesnost CNC na úrovni mikronů vs. přesnost 3D tisku se liší podle technologie

Aditivní schopnosti se liší: tisk z pryskyřice může upřednostnit rozlišení prvků; polymer v práškovém loži může snížit počet podpěr; kovový AM často vyžaduje dokončovací obrábění na rozhraních. CNC obrábění obvykle dosahuje přísnějších tolerancí ve srovnání s většinou technologií 3D tisku, kde se přesnost může lišit podle procesu a typu materiálu. Přesnost tisku je často ±0,2 mm (0,3%) až ±0,3 mm (0,4%), ale výrazně se liší podle konkrétního použitého procesu tisku. Tento typický rozsah tisku může fungovat pro kontrolu tvaru a uložení, skříně a rané funkční makety. Rizikovým se stává, když potřebujete přesné umístění otvorů, rovinnost přes těsnicí plochu nebo kontrolované interferenční uložení.

Častou konstrukční chybou je zadání přísné tolerance na výkrese, aniž by bylo rozhodnuto, jak bude ověřena. Pokud je třeba prvek udržet v těsné poloze a spolehlivě jej zkontrolovat, je obrábění plus plán měření často jednodušší než snaha “vyladit” tiskový proces tak, aby byl v souladu s požadavky.

Tabulka: přesnost podle metody a typického použití (na základě poskytnutých referenčních hodnot)

Očekávaná povrchová úprava: CNC povrchová úprava vs. 3D tisk, který často vyžaduje povrchovou úpravu

Povrchová úprava se liší v závislosti na procesu: Při CNC obrábění lze dosáhnout velmi hladké povrchové úpravy, zatímco 3D tisk často vyžaduje další dodatečné zpracování pro zlepšení struktury povrchu. To však neznamená, že je tisk nepoužitelný. Znamená to, že byste měli počítat s povrchovou úpravou, pokud se povrch obrací k zákazníkovi, je posuvný, těsnící nebo se používá jako referenční.

Dokončení také souvisí s funkcí. Drsný povrch může měnit tření, vytvářet netěsnosti nebo se v některých případech použití stát místem iniciace trhlin. Na výkresu nemusí být drsnost výslovně uvedena, ale sestava na ní přesto může záviset.

Graf: kvalita dokončování v závislosti na procesu (koncepční)

Regulované/kritické aplikace: letecký a lékařský průmysl upřednostňují CNC kvůli opakovatelným přísným specifikacím.

Pro použití v leteckém a lékařském průmyslu se často rozhoduje na základě opakovatelnosti, sledovatelnosti a jistoty kontroly. Ve vámi uvedených zdrojích je CNC obrábění opakovaně spojováno s regulovanými nebo vysoce rizikovými díly kvůli přísné kontrole tolerancí, kvalitě povrchové úpravy a předvídatelným vlastnostem materiálu. To neznamená, že v těchto odvětvích aditiva chybí. Znamená to, že pokud musí součást splňovat opakovatelné přísné specifikace s nízkou variabilitou, běžně se volí obrábění.

Praktický závěr je, že “kritické” je třeba považovat za problém plánování kvality. Pokud očekáváte kontrolu 100% klíčových rozměrů, stabilní vztažné body a konzistentní stav povrchu, obrábění má tendenci zjednodušit plánování shody.

Mohou 3D tištěné díly splňovat přísné tolerance?

Někdy, ale záleží na tom, co znamená “těsný” a kolik funkcí je třeba ovládat najednou. Přesnost 3D tisku se obvykle pohybuje v rozmezí, které vyhovuje pro prototypy a mnoho nekritických uložení. Pokud díl vyžaduje velmi těsnou kontrolu napříč více vztažnými body, je často upřednostňováno CNC obrábění, protože obvykle poskytuje tuto úroveň přesnosti spolehlivěji.

Srovnání nákladů a bodů rentability (od prototypu k výrobě)

Než se pustíme do podrobného porovnání nákladů, je důležité pochopit klíčové faktory výběru zařízení a efektivity nákladů při různých objemech výroby. Počáteční náklady na zařízení nejsou jediným faktorem ovlivňujícím rozhodování - rozhodující roli hraje následné zpracování, odpad materiálu a doba nastavení.

Kontrola reálných nákladů na vybavení: 3D tisk vs. CNC zařízení

Počáteční náklady na vybavení nejsou stejné jako náklady na součástky, ale určují, co týmy dělají ve firmě. Ve srovnání s ortézami, které jste uvedli, jsou náklady na vybavení pro 3D tisk obvykle nižší u strojů na výrobu pryskyřice, vláken nebo polymerů v práškovém loži, zatímco náklady na vybavení CNC jsou obvykle vyšší. Tento rozdíl často tlačí mnoho nízkoobjemových výrobků s vysokou variabilitou k tisku, alespoň na počátku.

To samo o sobě nerozhoduje o procesu. Levnější stroj může stále vyrábět drahé díly, pokud je práce a následné zpracování vysoké. Dražší CNC může být stále ekonomickou volbou, pokud provádíte stabilní zakázky ve velkém.

Tabulka: kapitálové výdaje a typičtí uživatelé (jak je popsáno v poskytnutých zdrojích)

Ekonomika jednotek podle objemu: proč je 3D tisk nákladově efektivní při malých objemech a CNC se zlepšuje s rostoucím množstvím.

Při malých množstvích je 3D tisk často nákladově efektivní díky nižším nákladům na nastavení, zatímco CNC obrábění se stává výhodnější s rostoucím množstvím a náklady na nastavení se rozkládají na více jednotek. Vzhledem k tomu, že nastavení tisku je nízké, náklady na jeden díl zůstávají na počátku plošné. CNC obrábění má “krok” nastavení, ale doba cyklu na jeden díl může být u stabilních geometrií nízká, takže křivka může s množstvím klesat.

I v tomto případě může být tvrzení “3D tisk je levnější než CNC obrábění” pravdivé i nepravdivé. Pro jednorázový složitý prototyp může být levnější. Může být dražší pro sérii 300 dílů, kde každý vytištěný díl vyžaduje ruční čištění.

Graf: náklady na jednotku v závislosti na množství (koncepční)

• Srovnání nákladů na jednotku:
  • 3D tisk: Nižší náklady na přípravu, konzistentní náklady na jeden díl při nízkém množství.
  • CNC obrábění: Vyšší náklady na seřízení, náklady na jeden díl klesají s rostoucím množstvím.
• Bod zvratu: CNC obrábění se stává nákladově efektivnější, když množství přesáhne 50-100 dílů.

Skryté náklady: plýtvání materiálem, práce po zpracování, nepovedené výtisky/odpadky, čas stroje.

Spravedlivé srovnání vyžaduje “celkové náklady na díl”, nikoli pouze strojní čas.

• 3D tisk může skrýt pracnost při odstraňování podpěr, povrchové úpravě a opakovaném tisku po poruše.
• CNC obrábění může skrývat náklady na plýtvání materiálem (třísky), nástroje a nastavení, které se opakuje při změně konstrukce.

Faktory odpadu u 3D tisku i CNC obrábění jsou závislé na procesu, přičemž u aditivních procesů je často nižší odpad při malých objemech a u subtraktivních procesů je obvykle vyšší odpad v důsledku úběru materiálu. Pokud je u CNC obrábění vysoký úběr materiálu, může být spotřeba materiálu dominantní, i když je doba obrábění krátká.

Tabulka: “(použijte k sestavení vlastního odhadu)

Jednoduchý interaktivní nástroj: odhad rentability

Proveditelnost můžete zkontrolovat pomocí jednoduchého odhadu. Ten neposkytuje cenovou nabídku. Pomůže vám zjistit, který termín převažuje.

Odhad rentability (ve stylu pracovního listu)

Vstupy:

• Q = množství
• T = cílová kategorie tolerance (těsná vs. typická)
• F = požadavek na povrchovou úpravu (vysoký vs. typický)
• L = časový tlak (urgentní vs. flexibilní)
• M = typ materiálu (potisknutelný vs. výrobní materiál)

Struktura modelu:

• Celkové náklady na 3D tisk ≈ (setup_3dp) + Q × (build_3dp + post_3dp + scrap_risk_3dp)
• CNC celkové náklady ≈ (seřízení_cnc) + Q × (cyklus_cnc + dokončovací_cnc + riziko_odpadu_cnc) + materiálový_odpad_cnc

Rozhodovací příznaky (pravidla palce z poskytnutých srovnání):

• Při malém množství a složité geometrii je 3D tisk často výhodou díky nižším nárokům na nastavení.
• S rostoucím množstvím a zvyšujícími se nároky na tolerance nebo povrchovou úpravu se často upřednostňuje CNC obrábění.
• Pokud je následné zpracování jednoho vytištěného dílu vysoké, může se nákladová výhoda 3D tisku s rostoucím množstvím snižovat.

Doba realizace, rychlost a škálovatelnost (co je vlastně rychlejší?)

Při rozhodování mezi 3D tiskem a CNC obráběním je nutné zvážit, jak si jednotlivé procesy vedou v různých fázích výroby. Klíčovými faktory, které často rozhodují, jsou rychlost tvorby prototypů a škálovatelnost pro sériovou výrobu.

Rychlost prototypu: 3D tisk je často nejrychlejší pro první díl; CNC může být rychlejší pro nesložité díly po nastavení.

Vámi poskytnuté zdroje obsahují skutečný nesouhlas, který odpovídá tomu, co týmy vidí v praxi. Mnoho zdrojů uvádí, že 3D tisk je nejrychlejší pro prototypy, a to je často pravda pro první fyzický díl, protože nastavení je nízké. Jiné zdroje poukazují na to, že CNC může být rychlejší pro nesložité díly, zejména po dokončení nastavení, protože doba cyklu může být krátká a vyhnete se době tisku plus čištění tisku.

Užitečným způsobem, jak konflikt vyřešit, je odloučení:

• Čas do prvního dílu (jak rychle se můžete dotknout jednoho dílu)
• Čas na jednu část (jak dlouho trvá každá další část)

Graf: čas do první části vs. čas na část (koncepční)

• Čas do prvního dílu:
  • 3D tisk: Rychle
  • CNC: Delší (kvůli nastavení)
• Čas na díl po nastavení:
  • 3D tisk: Může zůstat vysoký
  • CNC: Často nižší pro jednoduché díly

Rychlost škálování: Opakovatelnost CNC + rychlejší časy na jeden díl pro jednodušší konstrukce vs. zpomalení 3D tisku pro větší série.

U dávkové výroby je průchodnost důležitější než první část. 3D tisk se může při větším množství zpomalit, protože každý díl spotřebuje čas na sestavení a často i na ruční dokončování. Můžete škálovat s více tiskárnami, ale tím se také znásobí počet manipulačních a kvalitativních bodů variability.

Obrábění na CNC strojích je často plynulejší pro jednoduchou nebo středně náročnou geometrii, protože jakmile je úloha jednou nastavena, můžete ji opakovat s konzistentními časy cyklů a kontrolních kroků. To je důvod, proč některé zdroje poukazují na obrábění jako na vhodnější variantu, jakmile se objemy zvýší na 100-500.

Graf: propustnost v závislosti na množství (koncepční)

• CNC obrábění: S rostoucím objemem se lépe hodí pro větší množství, s konzistentní opakovatelností a nižšími náklady na díl.
• 3D tisk: Při malých objemech je nákladově efektivnější, ale při větších objemech je pomalejší a dražší kvůli delší době sestavování a následnému zpracování.
• Požadavek na množství: CNC obrábění je vhodné pro střední a velké objemy, zatímco 3D tisk je ideální pro malé objemy.

Efekt složitosti: vnitřní kanály/organické tvary podporují 3D tisk; geometrie s omezeným přístupem k nástroji zpomaluje CNC.

Složitost nemá jen jeden význam. Pro výběr procesu jsou důležité dva druhy:

• Geometrická složitost: organické tvary, vnitřní kanály, mřížovité struktury. Ty často upřednostňuje 3D tisk, protože tento proces dokáže vytvořit tvary, na které nástroje nedosáhnou.
• Složitost výroby: počet nastavení, obtížné upínání, nástroje s velkým dosahem a riziko vychýlení nástroje. Ty často způsobují, že CNC je pomalejší a méně předvídatelné.

Schéma: příklady vhodnosti geometrie (zjednodušené)

Upřednostňuje 3D tisk:

• Vnitřní kanály/průduchy
• Organické zakřivené povrchy
• Konsolidované vícedílné formuláře

Upřednostňuje CNC obrábění:

• Ploché plochy a hranolová geometrie
• Otvory, drážky s přístupem k nástrojům
• Těsné vztažné a těsnicí plochy

Kde se CNC zpomaluje:

• Hluboké kapsy s malým poloměrem
• Funkce skryté za stěnami
• Mnoho stran vyžaduje přísnou kontrolu

Je 3D tisk vždy rychlejší než CNC?

Ne. 3D tisk je často rychlejší pro získání prvního prototypu, protože nastavení je nízké. U jednodušších dílů nebo po dokončení nastavení CNC může být CNC rychlejší na jeden díl a může lépe škálovat pro dávky, což některé zdroje zdůrazňují s rostoucími objemy.

Materiály a mechanické vlastnosti

Při volbě mezi CNC obráběním a 3D tiskem dílu hraje zásadní roli výběr materiálu a mechanické vlastnosti, zejména pro koncové aplikace. CNC obrábění nabízí širší škálu materiálů výrobní kvality s konzistentními vlastnostmi, zatímco 3D tisk je často omezen specifickými materiály kompatibilními se zvolenou tiskovou technologií. Tento rozdíl se stává obzvláště důležitým, pokud jsou klíčovými faktory funkčnost, pevnost a dlouhodobá životnost.

Rozsah materiálu: 3D tisk je omezen na tisknutelné materiály, které nemusí odpovídat konečným vlastnostem.

Mnoho srovnání ve vašem souboru má stejný smysl: CNC obrábění podporuje širší škálu materiálů pro výrobu, protože začíná od standardního materiálu. Materiály pro 3D tisk se liší podle technologie a nemusí vždy odpovídat konečným vlastnostem materiálů požadovaných pro funkční díly. Přestože se běžně používají pryskyřice, vlákna a práškové polymery, mohou postrádat pevnost a konzistenci materiálů pro CNC obrábění, které jsou předvídatelnější a splňují vyšší výkonnostní standardy.

Tato mezera je důležitá, pokud má být prototyp něčím víc než jen kontrolou tvaru. Pokud potřebujete otestovat tuhost, opotřebení nebo zachování spojovacích prvků ve stejné skupině materiálů jako ve výrobě, mohou prototypy obráběné na CNC snížit nejistotu ohledně materiálu.

Matrice: dostupnost materiálu vs. proces (kvalitativní)

Pevnost a konečné použití: když funkční nosné díly upřednostňují skladový materiál třídy CNC.

Otázky týkající se síly jsou často ve skutečnosti otázkami týkajícími se způsobu selhání. Tištěné díly mohou být dostatečně dobré pro mnoho použití, ale zdroje, které jste uvedli, opakovaně spojují CNC s funkčními a regulovanými díly kvůli předvídatelným vlastnostem a přísné kontrole.

Před rozhodnutím použijte jednoduchou kontrolu:

Kontrolní seznam: jedná se o funkční díl (ne pouze o prototyp)?

• Přenáší díl zatížení, jehož porucha je nebezpečná nebo nákladná?
• Existují těsná uložení, která kontrolují dráhy zatížení (čepy, ložiska, lisovaná uložení)?
• Potřebuje díl stabilní vlastnosti, které odpovídají výrobnímu materiálu?
• Potřebujete opakovatelné výsledky kontroly klíčových rozměrů?
• Ovlivní povrchová úprava těsnění, opotřebení nebo pocit při montáži?

Pokud na několik z těchto otázek odpovíte “ano”, CNC obrábění se často volí v dřívější fázi vývojového cyklu, a to i v případě, že pro počáteční studie tvaru stále používáte 3D tisk.

Realita kovových dílů: kde je CNC standardem vs. kde lze pro geometrii zvolit 3D tisk z kovu

U kovových dílů je CNC obrábění stále výchozí volbou v mnoha pracovních postupech, protože nabízí dobře známé materiály, přesnost a povrchovou úpravu. 3D tisk kovových dílů lze zvolit v případech, kdy je hlavní překážkou pro obrábění geometrie, například vnitřní prvky, které nelze vyříznout, nebo když konsolidace dílů snižuje počet montážních kroků.

To není tvrzení, že kovový 3D tisk je “lepší”. Je to jen připomínka, že aditivní tisk kovů je často volbou založenou na geometrii, zatímco obrábění je často volbou založenou na toleranci/dokončení/materiálu.

Tabulka: rozhodovací faktory pro kovové díly (kvalitativní, na základě poskytnutých srovnání)

Je CNC silnější než 3D tisk?

CNC obrábění se často volí v případech, kdy je rozhodující pevnost, přesnost a konzistence materiálu, zejména u dílů, které musí splňovat přísné funkční požadavky. Zatímco 3D tisk je ideální pro prototypy a složité geometrie, CNC vyniká v případech, kdy díly musí splňovat přísné specifikace. Pokud je díl nosný a kritický z hlediska bezpečnosti, týmy běžně snižují riziko dřívějším použitím CNC.

Rozhodovací rámec pro CNC obrábění vs. 3d tisk (na základě případu použití)

Při rozhodování mezi CNC obráběním a 3D tiskem je třeba zvážit několik faktorů v závislosti na konkrétním případu použití. Následující rozhodovací rámec vás provede základními hledisky, jako jsou tolerance, kompatibilita materiálů, složitost geometrie a objem výroby. Tyto prvky přímo ovlivňují volbu procesu a zajišťují, aby nejlépe vyhovoval požadavkům vašeho projektu. Každý rozhodovací uzel pomáhá zúžit možnosti a upřesnit konečnou volbu mezi dvěma procesy.

Rozhodovací strom (tolerance → materiál → geometrie → objem → povrchová úprava → časový plán) (Schéma: vývojový diagram)

Praktický rozhodovací strom začíná tím, co může selhat jako první: tolerance a požadavky na materiál. Následuje geometrie a objem. Dokončení a časový plán upřesňují výběr.

Schéma: rozhodovací strom (vývojový diagram)

Nejlepší scénáře: prototypy, přípravky, zakázkové kusy a sériová výroba.

Tabulka: nejlepší postup podle scénáře (pravidlo z poskytnutých srovnání)

Hybridní pracovní postup: CNC pro funkční testování a přípravu výroby

Hybridní přístup je běžný v případech, kdy návrh probíhá rychle, ale konečné požadavky jsou přísné. Vámi poskytnuté shrnutí případu vývoje složitých dílů popisuje přesně toto: použijte 3D tisk k ověření konceptu a geometrie, poté přejděte na CNC pro přesné funkční testování a připravenost k výrobě.

Výhodou není jen rychlost. Je to vyhnutí se nákladným chybám. Tisk vám pomůže včas odhalit problémy s geometrií. Obrábění vám pak pomůže ověřit toleranční řetězce a skutečné chování materiálu předtím, než se pustíte do větších objemů.

Schéma: hybridní potrubí

Kontrolní seznam bodu přechodu: příznaky, že je čas přejít od tisku k obrábění

Když se týmy ptají “Jak přejít z 3D tisku na CNC?”, obvykle to znamená, že vytištěný prototyp fungoval, ale proces se začíná hroutit pod výrobními požadavky.

Kontrolní seznam: příznaky, že je čas na změnu

• Množstevní poptávka se přesouvá od malých objemů k větším množstvím, kde se CNC obrábění často stává životaschopnějším díky své schopnosti řídit náklady na nastavení a zlepšit opakovatelnost při větších objemech.
• Příliš mnoho práce na jeden vytištěný díl (dominuje odstranění podpěr a dokončovací práce)
• Rozdíly v kvalitě se projevují mezi jednotlivými sestavami a vyžadují přísnější kontrolu
• Toleranční zásobníky začínají způsobovat problémy při montáži
• Zvyšují se požadavky na inspekce a dodržování předpisů a je třeba stabilních datových základen.
• Povrchová úprava se stává funkčním požadavkem (těsnění, kluznost, kosmetická konzistence).

Následné zpracování, kontrola kvality a opakovatelnost (“skrytá pracovní zátěž”).

Jak CNC obrábění, tak 3D tisk vyžadují následné zpracování, ale konkrétní potřeby a pracnost se mohou značně lišit. Při zkoumání rozdílů v dokončování a opakovatelnosti těchto dvou procesů uvidíme, jak “skrytá pracovní zátěž” ovlivňuje náklady, časový plán a kvalitu výrobků.

Srovnání následného zpracování: potřeby dokončovacích prací pro kvalitu povrchu

Při následném zpracování dochází ke skluzu, protože je snadné jej podcenit. Oba procesy ji potřebují, ale úkoly se liší.

3D tištěné díly často potřebují odstranění podpěr a vyčištění povrchu, aby dosáhly přijatelné povrchové úpravy. CNC díly často potřebují odjehlení a při požadavcích na vysokou kvalitu povrchu je může být nutné leštění. Ani jedno není “zadarmo” a o skutečných nákladech může rozhodovat podíl práce.

Tabulka: běžné kroky následného zpracování podle procesu (typické)

Opakovatelnost a variabilita: 3D tisk je nejlepší pro iterace/přizpůsobení.

Opakovatelnost je schopnost provést stejnou část znovu a dosáhnout stejného výsledku. Zdroje, které jste uvedli, běžně popisují CNC obrábění jako lepší opakovatelnost pro střední a vysokou výrobu, zatímco 3D tisk se hodí pro opakování a přizpůsobení.

To neznamená, že CNC nemá žádné odchylky. Rozdíly v upínání, opotřebení nástrojů a nastavení mohou způsobit odchylku. Znamená to, že proces je často snazší standardizovat, pokud je geometrie obrobitelná a plán je stabilní.

Odchylky 3D tisku se často projeví při změně orientace, změně podpěr nebo při neúspěšných sestavách, které se opakují s malými rozdíly. U zakázkových kusů je to v pořádku. U těsných sériových sestav se může stát nákladem na kvalitu.

Graf: Riziko proměnlivosti podle etapy (koncepční)

Potřeby inspekce a shody: když plány měření určují výběr procesu

Pokud má výkres přísné tolerance, stává se plán kontroly součástí rozhodnutí o způsobu výroby. Klíčovým bodem je, že byste měli zvolit postup, který můžete měřit a kontrolovat bez hrdinství.

Kontrolní seznam: otázky pro plánování inspekce

• Které prvky jsou referenčními body a jak budou stanoveny?
• Které rozměry jsou pro funkci kritické (ne jen “hezké mít”)?
• Dokáže zvolený proces opakovaně udržet toleranci, nebo bude potřebovat sekundární operace?
• Jaká kontrolní metoda je plánována pro nejtěsnější prvky?
• Změní následné zpracování rozměry (například silné vyhlazení potištěných ploch)?

Pravda o celkové době přípravy: jak může následné zpracování zvrátit výsledky “nejrychlejší metody”

Týmy často porovnávají “strojový čas” a opomíjejí, že dokončovací práce a kontrola mohou být dominantní. Vytisknutý prototyp může být rychle sestaven a pak pomalu vyčištěn. CNC díl může být pomalejší na začátku kvůli seřizování a pak rychle hotový, pokud je odjehlování minimální a kontrola jednoduchá.

Mini Ganttův diagram (koncepční)

Případové studie z reálného světa (co týmy skutečně dělají)

Abychom lépe pochopili, jak se týmy rozhodují mezi CNC obráběním a 3D tiskem, je užitečné podívat se na několik příkladů z praxe. Tyto případové studie poukazují na faktory, které ovlivňují rozhodování, jako je nákladová efektivita, plýtvání materiálem, složitost dílů a objem výroby. Ponořme se do několika praktických scénářů, v nichž je rozhodování mezi těmito dvěma technologiemi jasné.

Případ 1 - Zdravotnický prostředek na míru: 3D tisk vyhrál nad náklady na zařízení a efektivitou plýtvání, což umožňuje výrobu na zakázku ve stejný den

Případ výroby lékařských přístrojů na míru ukázal jasné výhody 3D tisku: nižší náklady na zařízení a nižší plýtvání materiálem, navíc s výhodou, že tisk umožňuje výrobu na míru ve stejný den. Případ uváděl ~$4 500 za zařízení pro 3D tisk oproti $15 000-$50 000 za zařízení CNC a ~10% odpadu u 3D tisku oproti ~80% odpadu u CNC. Rovněž popsal zakázkový výstup umožněný tiskem ve stejný den.

Inženýrská pointa nespočívá v tom, že by ortotika vždy patřila do tisku. Jde o to, že u výrobků s vysokou variabilitou a přizpůsobením na míru se může výrazně projevit nízký počet nastavení a nízký odpad, i když dokončování jednotlivých dílů není triviální.

Tabulka: Přehled metrik (jak je uvedeno v poskytnutém srovnání případů)

Případ 2 - Vývoj složitých dílů výrobku: 3D tisk pro včasnou validaci → CNC pro přesné testování a připravenost k výrobě

V poskytnutém shrnutí vývoje složitých dílů týmy využily 3D tisk ke snížení počátečních nákladů a času při změně návrhu. Jakmile byla geometrie ověřena, týmy použily CNC obrábění, aby dosáhly dílů, které splňují přísnější rozměrové požadavky a jsou blíže výrobnímu záměru.

To je dobrý vzor, když máte nejistotu v podobě na začátku a pak nejistotu ve funkci později. Tisk řeší otázku “Sedí to a dá se to sestavit?”. Obrábění řeší otázku “Splňuje to přísné specifikace a chová se to jako finální díl?”.”

Schéma: iterační smyčka

Případ 3 - Škálování plastových dílů: CNC pro 100-500 kusů po 3D tištěných prototypech pro snížení nákladů na jednotku a zlepšení opakovatelnosti

Příklad škálování popisuje běžný přechod: použití 3D tisku pro prototypy k ověření uložení a tvaru a následný přechod na CNC obrábění pro větší série, kde se opakovatelnost dílů, vlastnosti materiálů a nákladová efektivita stávají ve výrobě kritičtějšími. Jako důvod se uvádí, že náklady na nastavení CNC se vyplatí, když se rozloží na celou sérii, a opakovatelnost se zlepší ve srovnání s tiskem celé dávky.

Poučení o proveditelnosti spočívá ve včasném plánování přechodu. Pokud víte, že se výrobek bude škálovat, můžete prototyp navrhnout tak, aby se dal později také čistě obrábět (přístup k nástroji, rozumné poloměry a kontrolované vztažné body).

Graf: náklady na díl v závislosti na velikosti dávky (koncepční)

• Náklady na jeden díl
  • 3D tisk: Nižší náklady na prototypy
  • CNC obrábění: Ekonomičtější pro dávky 100-500 kusů.

Případ 4 - Vysoce přesné letecké/medicínské komponenty: Vybrané CNC pro mikronovou přesnost, povrchovou úpravu a vlastnosti materiálu

V příkladu vysoce přesné součásti popsaném ve vámi poskytnutých srovnáních, CNC frézování je vybrán proto, že nabízí přesnost na úrovni mikronů, vysoce kvalitní povrchovou úpravu a lepší kontrolu nad vlastnostmi materiálu ve srovnání s 3D tiskem, což je ideální pro letecké a lékařské aplikace. To jsou faktory, které se projevují v případech, kdy jsou náklady na rozměrovou chybu vysoké a kdy záleží na shodě a opakovatelné kontrole.

Tento typ případu také poukazuje na běžný hybrid: i při použití aditivního obrábění se často používají kritické plochy, otvory a rozhraní, kde jsou vyžadovány přísné tolerance a kontrola kvality.

Tabulka: faktory “proč CNC” (z témat v poskytnutých srovnáních)

Po porovnání cnc obrábění a 3d tisku napříč tolerancemi, potřebou materiálu, geometrií a objemem se objeví jednoduchý vzor. Pokud je díl v rané fázi a stále se mění, 3D tisk často snižuje tření, protože nastavení je nízké a složitá geometrie je proveditelná. Pokud musí díl splňovat přísné specifikace, konzistentní povrchovou úpravu a předvídatelné chování materiálu, je CNC obrábění často cestou s nižším rizikem, zejména když se objem přesune z nízkoobjemového rozsahu směrem k 100-500+ kusům. Rozhodujícími faktory jsou obvykle tolerance řízené kontrolou, pracovní zátěž po zpracování a rychlost, s jakou potřebujete jeden díl oproti mnoha dílům.

Nejčastější dotazy

Odkazy

https://www.nist.gov

https://www.iso.org/home.html
