Polerowanie lustrzane a elektropolerowanie: Różnica w wykończeniu polerowania mechanicznego

Polerowanie lustrzane a elektropolerowanie nie jest prostym wyborem między “błyszczącym” a “bardziej błyszczącym”. W produkcji lepsze wykończenie zależy od geometrii części, materiału, docelowej chropowatości powierzchni, metody kontroli, tolerancji, potrzeb w zakresie czystości i wielkości produkcji.

Mechaniczne polerowanie lustrzane to proces polerowania z użyciem materiałów ściernych. Wykorzystuje on etapy cięcia, wygładzania i polerowania w celu wyrównania powierzchni, tak aby odbijała światło, pomagając stworzyć gładką powierzchnię na metalowych elementach. Elektropolerowanie to proces elektrochemiczny. Usuwa cienką warstwę na powierzchni poprzez kontrolowane rozpuszczanie, po czym powierzchnia staje się równa i wyrafinowana po wypolerowaniu części. Oba procesy mogą tworzyć jasne powierzchnie metalowe, ale nie tworzą tego samego profilu powierzchni.

W przypadku nabywców poddawanych obróbce skrawaniem części metalowych, spawanych lub wykonanych ze stali i metalu, przed wyborem wykończenia należy potwierdzić kompatybilność materiałów, w tym stopów stali nierdzewnej w celu uzyskania optymalnych wyników. Stal nierdzewna jest najczęstszym kandydatem do elektropolerowania, podczas gdy stopy aluminium, tytanu i miedzi są bardziej wrażliwe na proces i powinny być sprawdzane według stopu i temperamentu. Stal węglowa, zespoły mieszane i powierzchnie spawane z niedopasowaniem wypełniacza lub silnym utlenianiem/porowatością mogą nie reagować w sposób przewidywalny i mogą wymagać innego sposobu wykończenia.

Elektropolerowanie a polerowanie mechaniczne: Przewodnik po estetycznym i funkcjonalnym wykończeniu

Pierwszą decyzją nie jest proces. Jest nią wymóg wykończenia. Rysunek, który mówi tylko “wykończenie lustrzane” może nie być wystarczający ani dla mechanika, ani dla dostawcy wykończenia. Powierzchnia musi być zdefiniowana przez wygląd, chropowatość, dopuszczalne wady i wszelkie wymagania funkcjonalne, takie jak łatwość czyszczenia lub odporność na korozję.

Jeśli wykończenie ma głównie charakter kosmetyczny, praktyczne może być polerowanie mechaniczne, zwłaszcza w przypadku prostych kształtów. Jeśli wykończenie musi poprawić łatwość czyszczenia, usunąć osadzone zanieczyszczenia, zmniejszyć szczyty powierzchni lub dotrzeć do wewnętrznych elementów, lepszym rozwiązaniem może być elektropolerowanie.

Polerowanie mechaniczne a elektropolerowanie: cel i standardy kontroli wykończenia powierzchni metalu

Mechaniczne polerowanie lustrzane jest zwykle wybierane, gdy widoczna powierzchnia musi wyglądać jasno i odbijać światło. Działa najlepiej, gdy część ma płaskie, otwarte lub jednolicie zakrzywione powierzchnie, do których można dotrzeć za pomocą materiałów ściernych i narzędzi polerskich. Proces ten zależy w dużej mierze od umiejętności operatora, sekwencji ścierniwa, nacisku i dostępu.

Elektropolerowanie jest wybierane, gdy wykończenie musi robić więcej niż tylko wyglądać jasno. Może ono zmniejszyć mikroskopijne nierówności powierzchni, usunąć zanieczyszczenia i osadzone cząstki oraz poprawić pasywny stan powierzchni stali nierdzewnej. Sprawia to, że elektropolerowanie jest przydatne, gdy liczy się łatwość czyszczenia i odporność na korozję.

Kontrola powinna odpowiadać celowi wykończenia. Kosmetyczne wykończenie lustrzane może być oceniane na podstawie wyglądu wizualnego w ustalonym oświetleniu. Funkcjonalne wykończenie powinno obejmować wartości chropowatości, takie jak Ra lub Rz, podczas gdy polerowanie zapewnia dobrą powierzchnię, a polerowanie mechaniczne zapewnia dobrą podstawę do dalszego udoskonalania elektropolerowania. Bez tego, błyszcząca powierzchnia może nadal nie spełniać wymagań aplikacji.

Elektropolerowanie i polerowanie mechaniczne: różnica w profilu powierzchni metalu

Różnica między elektropolerowanym i mechanicznie polerowanym profilem powierzchni jest istotna. Polerowanie mechaniczne tnie i rozmazuje powierzchnię poprzez kontakt ze ścierniwem. Może to zmniejszyć widoczne ślady narzędzi, ale może również pozostawić drobne kierunkowe zadrapania, falistość lub osadzone pozostałości ścierniwa.

Elektropolerowanie usuwa metal elektrochemicznie. Szczyty powierzchni rozpuszczają się szybciej niż doliny, więc profil staje się gładszy na poziomie mikroskopowym. Rezultatem jest często jasna powierzchnia z mniejszą ilością osadzonych cząstek i mniejszymi zakłóceniami mechanicznymi.

Różnica ta ma największe znaczenie, gdy powierzchnia będzie miała kontakt z płynami, mediami biologicznymi, proszkami lub chemikaliami czyszczącymi. Mechanicznie wypolerowana powierzchnia może wyglądać na gładką, ale nadal zawierać mikrozarysowania, które zatrzymują pozostałości.

Poprawa chropowatości powierzchni Ra: Wykończenie mechaniczne a elektropolerowanie

Poprawa chropowatości powierzchni Ra jest jednym z najwyraźniejszych sposobów porównania obu metod, części poprzez zmniejszenie chropowatości powierzchni w celu uzyskania lepszego wykończenia powierzchni. Dostarczone dane podają typowe wartości Ra wynoszące około 0,4-0,8 µm dla polerowania mechanicznego i około 0,1-0,3 µm dla elektropolerowania. Wartości Rz podano jako około 2-4 µm dla polerowania mechanicznego i około 1-2 µm dla elektropolerowania.

Wartości te nie powinny być traktowane jako gwarantowane wyniki dla każdej części. Początkowe ślady obróbki, stop, stan spoiny, geometria części i kontrola procesu mają wpływ na końcową powierzchnię. Mimo to, zakresy pokazują typowy kierunek: elektropolerowanie może zapewnić niższą i bardziej spójną chropowatość, gdy powierzchnia bazowa jest odpowiednia.

Tabela: wygląd wizualny, chropowatość powierzchni, usuwanie zanieczyszczeń, dostęp do geometrii i czynniki wpływające na koszty

Wykonalność części metalowych: Wybór elektropolerowania lub polerowania mechanicznego

Wykończenie, które działa na płaskim kuponie testowym, może zawieść na prawdziwej części obrabianej CNC. Wykonalność zależy od materiału, geometrii, stanu spoiny, chropowatości początkowej i tolerancji. Część musi również przetrwać obróbkę, mocowanie i narażenie chemiczne podczas wykańczania.

Przed wyborem między polerowaniem lustrzanym a elektropolerowaniem, kupujący powinien sprawdzić, czy wymagane powierzchnie są osiągalne, czy można usunąć wystarczającą ilość materiału i czy rysunek ma jasne kryteria akceptacji.

Elektropolerowanie a polerowanie mechaniczne: kompleksowe polerowanie wewnętrznych powierzchni metalowych

Elektropolerowanie a polerowanie ścierne w przypadku złożonych geometrii wewnętrznych jest jednym z najważniejszych punktów decyzyjnych. Polerowanie ścierne wymaga fizycznego kontaktu. Jeśli tarcza, taśma, szczotka lub narzędzie ręczne nie mogą dotrzeć do powierzchni, wykończenie będzie niekompletne lub nierówne.

Sprzęt do elektropolerowania pomaga udoskonalić skomplikowane obszary, ponieważ elektropolerowanie działa poprzez kontakt z elektrolitem i prądem elektrycznym. Pozwala na obróbkę metalu bez zniekształceń typowych dla metod ściernych, wewnętrznych wgłębień, otworów, podcięć i wąskich szczelin skuteczniej niż polerowanie mechaniczne, ale pokrycie nie jest automatycznie jednolite. Wyniki nadal zależą od rozkładu gęstości prądu, cyrkulacji elektrolitu, uwalniania gazu, orientacji części i współczynnika kształtu. Ślepe elementy i uwięzione objętości powinny być sprawdzane pod kątem retencji chemikaliów, drenażu i czyszczenia po procesie.

W przypadku części z otworami poprzecznymi, kieszeniami, wewnętrznymi ścieżkami przepływu lub spawanymi wnętrzami, elektropolerowanie jest często łatwiejsze do uzasadnienia.

Czy elektropolerowanie usuwa zadziory z powierzchni do polerowania metali CNC?

Elektropolerowanie może zmniejszyć niewielkie występy powierzchni, ponieważ preferencyjnie usuwa wysokie punkty. W przypadku części obrabianych CNC może to pomóc w usuwaniu drobnych mikrozadziorów i ostrych wierzchołków powierzchni. Nie powinna to być jedyna metoda usuwania ciężkich zadziorów, dużych przetoczeń lub luźnych wad obróbki.

Jeśli zadziory wpływają na dopasowanie, uszczelnienie, montaż lub bezpieczeństwo, przed elektropolerowaniem należy zaplanować mechaniczne gratowanie lub kondycjonowanie krawędzi. Elektropolerowanie może służyć jako końcowy etap wygładzania i czyszczenia. Jest to szczególnie istotne, gdy kupujący pyta, czy elektropolerowanie usuwa ślady narzędzi. Może ono zmniejszyć drobne ślady narzędzi, ale głębokie ślady frezowania lub rowki tokarskie często wymagają najpierw korekty mechanicznej.

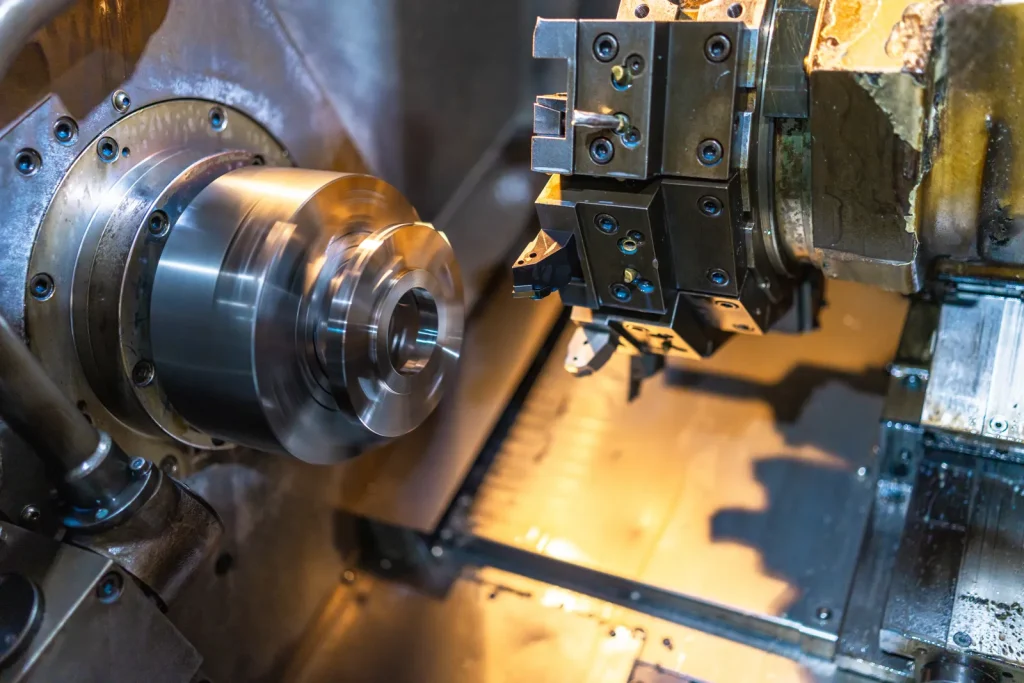

Wykończenie powierzchni metalu: Toczenie CNC elementów optycznych i frezowanie w języku polskim

Frezowanie CNC i toczenie CNC pozostawiają różne wzory powierzchni. Podczas frezowania często powstają ślady ścieżki narzędzia, uskoki i kierunkowe wypukłości na płaskich lub konturowanych powierzchniach. Toczenie często tworzy okrągłe ślady posuwu wokół osi części.

Polerowanie mechaniczne może usunąć lub zatrzeć te ślady, jeśli powierzchnia jest dostępna. Jest to często łatwiejsze w przypadku prostych średnic toczonych i płaskich frezowanych powierzchni. Staje się to trudniejsze w przypadku kieszeni, narożników, szczelin i małych promieni.

Elektropolerowanie pomoże wygładzić mikroskopijne szczyty zarówno frezowanych, jak i toczonych powierzchni, części metalowych poprzez zmniejszenie nierówności powierzchni w celu uzyskania nieskazitelnego wykończenia, ale nie zmienia kształtu części, tak jak szlifowanie lub intensywne polerowanie. Jeśli początkowo obrobiona tekstura jest zbyt szorstka, samo elektropolerowanie może rozjaśnić powierzchnię, pozostawiając widoczny oryginalny wzór. Początkowe wykończenie nadal ma znaczenie.

Lista kontrolna polerowania metali: Specyfikacja materiału, geometrii i wykończenia powierzchni

Skorzystaj z tej listy kontrolnej wykonalności przed udostępnieniem rysunku lub wniosku:

• Materiał: Upewnij się, że stop jest odpowiedni dla wybranego procesu. Stal nierdzewna jest częstym kandydatem do elektropolerowania. Aluminium może być również elektropolerowane, jeśli stop i proces są kompatybilne.
• Geometria: Identyfikacja otworów nieprzelotowych, podcięć, wgłębień wewnętrznych, małych szczelin i powierzchni ukrytych przed narzędziami ściernymi.
• Stan spoiny: Zabarwienie cieplne, zgorzelina tlenkowa i przebarwienia spoiny mogą wymagać elektropolerowania lub innej obróbki zamiast kosmetycznego polerowania.
• Dopuszczalna tolerancja: Oba procesy usuwają materiał. Polerowanie mechaniczne może usuwać nierówne ilości materiału. Elektropolerowanie usuwa cienką, bardziej jednolitą warstwę powierzchniową, ale dokładna ilość musi zostać potwierdzona dla danej części i procesu.
• Specyfikacja wykończenia: Określenie Ra, Rz w razie potrzeby, kryteriów akceptacji wizualnej, miejsc kontroli i wszelkich odniesień do zgodności.

Potwierdź również stan powierzchni przychodzącej, wszelkie maskowanie lub wykluczone obszary oraz to, czy wymiary mają zastosowanie przed czy po wykończeniu. Zapytaj dostawcę o oznaczenia stojaka/kontaktu, kontrolę procesu, możliwość weryfikacji chropowatości i wszelkie wymagane czyszczenie po wykończeniu, pasywację lub dokumentację. W przypadku części o podwyższonym ryzyku, przed wydaniem poproś o kupon próbny, pierwszy artykuł lub reprezentatywną próbkę procesu.

Jak elektropolerowanie i polerowanie mechaniczne działają na powierzchni metalu?

Oba procesy usuwają materiał na różne sposoby. Ta różnica wyjaśnia większość praktycznych kompromisów. Polerowanie mechaniczne opiera się na kontakcie. Elektropolerowanie jest elektrochemiczne. Jeden z nich zależy od siły ściernej i dostępu. Drugi zależy od składu chemicznego elektrolitu, natężenia prądu, czasu, stelaża i stanu powierzchni.

Proces polerowania mechanicznego: Przewodnik po polerowaniu i wyrównywaniu powierzchni metalowych

Mechaniczny proces wykańczania eliminuje nierówną teksturę, ponieważ mechaniczne polerowanie wykorzystuje materiały ścierne do cięcia i wygładzania metalowych powierzchni lub metalowych części. Typowa ścieżka przechodzi od grubszych materiałów ściernych do drobniejszych materiałów ściernych, a następnie do związków polerskich w celu uzyskania jasności. Każdy etap musi usuwać rysy z poprzedniego etapu. Jeśli etap zostanie wykonany w pośpiechu, wcześniejsze rysy mogą pozostać widoczne pod końcowym połyskiem.

Proces ten jest pracochłonny. Wyniki różnią się w zależności od umiejętności operatora, nacisku, stanu narzędzia, zużycia ścierniwa i trzymania części. Na prostych powierzchniach, umiejętne polerowanie może dać efekt silnego lustra. W przypadku precyzyjnych części, małych krawędzi, cienkich ścianek lub ciasnych elementów, ten sam nacisk może stwarzać ryzyko.

Polerowanie mechaniczne jest również kierunkowe. Może pozostawić linie ziarna, zamglenia lub mikrozarysowania, nawet jeśli część wygląda na odblaskową.

Proces elektropolerowania: Elektrochemiczne wykończenie powierzchni metalu

Polerowanie elektrolityczne, znane również jako elektropolerowanie, jest często opisywane jako odwrotne powlekanie galwaniczne. Elektropolerowanie usuwa jednolitą warstwę materiału powierzchniowego, gdy metalowa część jest zanurzona w roztworze elektrolitycznym i podłączona jako anoda. Po przyłożeniu prądu elektrycznego cienka warstwa metalu powierzchniowego rozpuszcza się.

Szczyty powierzchni są usuwane szybciej niż niższe obszary, co pomaga wygładzić i rozjaśnić część. Proces ten usuwa również zanieczyszczenia i osadzone cząstki, które mogą pozostać po obróbce skrawaniem lub polerowaniu mechanicznym. W przypadku stali nierdzewnej i innych stopów, elektropolerowany metal zapewnia najwyższą wydajność, a elektropolerowanie jest również stosowane do udoskonalania kształtu metalu w częściach optycznych i przemysłowych.

Kontrola procesu jest ważna. Rozkład prądu, orientacja części, stelaż, stan elektrolitu i czas wpływają na jednorodność. Elektropolerowanie to nie tylko “zanurzanie części w kwasie”. Jest to kontrolowany proces wykańczania.

Jak elektropolerowanie wpływa na wykończenie powierzchni metalu ze stali nierdzewnej

Wpływ elektropolerowania na wykończenie powierzchni Ra stali nierdzewnej zależy od powierzchni wyjściowej. Jeśli powierzchnia wejściowa jest w miarę jednolita, elektropolerowanie może zmniejszyć Ra do dolnego zakresu podanego w danych badawczych, około 0,1-0,3 µm. Jeśli powierzchnia ma głębokie rysy, odpryski, wżery spawalnicze lub silne ślady narzędzi, końcowy Ra może nie spełniać tego zakresu bez wstępnego wykończenia.

Kluczowym mechanizmem jest redukcja szczytów. Elektropolerowanie usuwa mikroskopijne punkty szczytowe, co zmniejsza chropowatość i ułatwia czyszczenie powierzchni. Usuwa również wolne zanieczyszczenia i osadzone cząstki, co ma znaczenie w zastosowaniach ze stalą nierdzewną o wysokiej czystości.

Schemat procesu: ścierne usuwanie kontaktowe a elektrochemiczne usuwanie powierzchni

Elektropolerowanie a polerowanie mechaniczne: zalety i wady wykończenia powierzchni metalowych

Żadne z tych rozwiązań nie jest “najlepsze” w każdym przypadku. Właściwy wybór zależy od tego, który wymóg ma priorytet. Część przeznaczona na wyświetlacz ma inne potrzeby niż część używana w ścieżce płynu o wysokiej czystości. Jednorazowy prototyp ma inną ekonomikę niż wysokonakładowy komponent ze stali nierdzewnej.

Elektropolerowanie i polerowanie mechaniczne: redukcja chropowatości powierzchni

Elektropolerowanie w porównaniu z polerowaniem mechanicznym w celu zmniejszenia chropowatości powierzchni często faworyzuje elektropolerowanie, gdy powierzchnia bazowa jest odpowiednia. Podane zakresy chropowatości pokazują niższe typowe Ra i Rz dla powierzchni elektropolerowanych.

Polerowanie mechaniczne nie tylko nie usuwa w pełni ukrytych mikrozarysowań, choć poprawia widoczność powierzchni metalowych lub części metalowych; lepsze wyniki można uzyskać, stosując polerowanie mechaniczne w połączeniu z elektropolerowaniem. Polerowanie mechaniczne działa poprzez bezpośredni kontakt, więc może przeciążyć krawędzie lub pominąć zagłębione obszary. Elektropolerowanie może wygładzić wiele odsłoniętych powierzchni bardziej równomiernie, ponieważ nie opiera się na kontakcie z narzędziem.

Ograniczeniem jest stan początkowy. Elektropolerowanie nie zastępuje korekty głębokich śladów obróbki, wgnieceń, wyżłobień lub wad spawalniczych.

Ograniczenia polerowania mechanicznego dla odporności powierzchni metalu na korozję

Ograniczenia polerowania mechanicznego w celu poprawy odporności na korozję są związane z tym, czego proces ten nie usuwa. Polerowanie mechaniczne może sprawić, że stal nierdzewna będzie wyglądać na czystą, ale może pozostawić osadzone ścierniwo, rozmazany metal lub zanieczyszczenia. Może również nie usunąć zabarwienia cieplnego i zgorzeliny tlenkowej po spawaniu lub obróbce cieplnej w sposób przywracający pożądany stan pasywny.

Elektropolerowanie może usunąć zabarwienie cieplne, zgorzelinę tlenkową, zanieczyszczenia i osadzone cząstki. W przypadku stali nierdzewnej może to poprawić odporność na korozję poprzez wsparcie pasywnej powierzchni tlenku. Polerowanie mechaniczne może być nadal potrzebne do korekty kształtu, ale nie należy zakładać, że zapewni takie same korzyści chemiczne powierzchni.

Czy elektropolerowanie może poprawić czystość powierzchni metali o wysokiej czystości?

Elektropolerowanie może poprawić łatwość czyszczenia w zastosowaniach o wysokiej czystości, ponieważ zmniejsza szczyty powierzchni i usuwa zanieczyszczenia. Gładsza powierzchnia może poprawić możliwość czyszczenia, ale sama chropowatość nie decyduje o higieniczności. Profil spoiny, szczeliny, martwe strefy, stan materiału i procedura czyszczenia również wpływają na to, czy część może być skutecznie czyszczona podczas pracy. Korzyści korozyjne wynikające z elektropolerowania również zależą od stopu, wcześniejszej historii termicznej, stanu zanieczyszczenia i kontroli procesu, a nie od samego wyglądu powierzchni.

Możliwość czyszczenia nadal zależy od projektu. Martwe nogi, szczeliny, słabe profile spawalnicze i niedostępne połączenia nie mogą być rozwiązane tylko przez wykończenie. Jeśli geometria zatrzymuje płyn lub proszek, nawet gładka powierzchnia może być trudna do czyszczenia.

Estetyczne a funkcjonalne wykończenie metalu: Przewodnik po polerowaniu i elektropolerowaniu

Wybór między estetycznym a funkcjonalnym wykończeniem stali nierdzewnej zaczyna się od konsekwencji awarii, ponieważ polerowanie mechaniczne poprawia powierzchnie metalowe zarówno pod względem wizualnym, jak i praktycznym. Jeśli część ma tylko wyglądać na odbijającą światło, polerowanie mechaniczne może być wystarczające. Jeśli część musi być odporna na korozję, łatwa do czyszczenia lub spełniać normy wysokiej czystości, elektropolerowanie staje się bardziej istotne.

Jasna powierzchnia nie zawsze jest powierzchnią funkcjonalną. Na przykład mechanicznie wypolerowana część ze stali nierdzewnej może wyglądać jak lustro, ale nadal zawierać drobne rysy lub osadzone zanieczyszczenia. Funkcjonalne wykończenie powinno być definiowane na podstawie mierzalnych kryteriów, a nie samego wyglądu.

Tryby awarii polerowania metali: Ryzyko powierzchniowe w elektropolerowaniu i polerowaniu mechanicznym

Obróbka wykańczająca może poprawić jakość części, ale może też powodować powstawanie wad. Ryzyko jest różne dla każdego procesu. Ryzyko związane z polerowaniem mechanicznym wynika z kontaktu, ciepła, ciśnienia i zanieczyszczenia ścierniwem. Ryzyko związane z elektropolerowaniem wynika z kontroli procesu, kompatybilności materiałowej, rozkładu prądu i tolerancji.

Typowe wady po mechanicznym polerowaniu powierzchni ze stali nierdzewnej

Typowe defekty po mechanicznym polerowaniu stali nierdzewnej obejmują mikrozarysowania, nierównomierny połysk, zamglenie, kierunkowe linie ziarna, zaokrąglone krawędzie i miejscowe nadmierne polerowanie. Jeśli sekwencja ścierniwa nie jest kontrolowana, pod końcową wypolerowaną powierzchnią mogą pozostać głębsze rysy.

Stal nierdzewna może również zatrzymywać osadzone środki polerskie lub zanieczyszczenia. W przypadku części kosmetycznych może to wpływać jedynie na wygląd. W przypadku części o wysokim stopniu czystości lub wrażliwych na korozję może to stanowić problem funkcjonalny.

Spawane części nierdzewne wiążą się z innym ryzykiem. Mechaniczne polerowanie może poprawić wygląd zabarwienia cieplnego lub zgorzeliny tlenkowej bez pełnego uwzględnienia stanu powierzchni, który wpływa na odporność na korozję.

Zagrożenia związane z polerowaniem mechanicznym precyzyjnych metalowych części wykończonych powierzchniowo

Ryzyko związane z polerowaniem mechanicznym precyzyjnych części metalowych wynika z nierównomiernego usuwania materiału. Nacisk polerowania może zaokrąglić ostre krawędzie, zmienić małe elementy, cienkie ścianki lub zmienić powierzchnie uszczelniające. Ma to znaczenie w przypadku części obrabianych CNC z ciasnymi pasowaniami, powierzchniami odniesienia, gwintami lub kontrolowanymi krawędziami.

Polerowanie mechaniczne również zależy od dostępu. Widoczna powierzchnia może stać się jasna, podczas gdy pobliska kieszeń lub narożnik pozostaną chropowate. Jeśli wszystkie powierzchnie muszą mieć taką samą chropowatość, problem dostępu powinien zostać przeanalizowany przed wyceną lub produkcją.

Dlaczego mechaniczne polerowanie może zniekształcać strukturę krystaliczną metalu: twierdzenie do zweryfikowania z referencjami technicznymi

Twierdzenie, że polerowanie mechaniczne może zniekształcić strukturę krystaliczną metalu należy traktować ostrożnie, w przeciwieństwie do polerowania mechanicznego, elektropolerowanie pozostawia strukturę metalu bez niepożądanych deformacji. Przedstawione dowody potwierdzają, że polerowanie mechaniczne jest ścierne, pracochłonne i może powodować mikrozarysowania lub nierówności powierzchni. Nie dostarczono wystarczającej ilości zweryfikowanych danych metalurgicznych, aby określić ilościowo zniekształcenia kryształów.

W przypadku części o krytycznym znaczeniu nie należy polegać na szerokich zastrzeżeniach zawartych w specyfikacji zakupu. Jeśli deformacja powierzchni, praca na zimno lub zmiany metalurgiczne w pobliżu powierzchni mają znaczenie, należy wymagać referencji technicznych, testów specyficznych dla materiału lub dowodów kontroli. Może to obejmować przegląd przekroju, analizę powierzchni lub standard uzgodniony przez zespół inżynierów.

Gdy błyszczące metalowe wykończenie nie jest odpowiednie dla części funkcjonalnych

Błyszczące metalowe wykończenie nie jest odpowiednie dla części funkcjonalnych, gdy efekt wizualny ukrywa ryzyko związane z powierzchnią. Przykłady obejmują powierzchnie uszczelniające z zaokrąglonymi krawędziami, części medyczne lub o wysokiej czystości z osadzonymi zanieczyszczeniami, spawane części nierdzewne z nieobrobionym odcieniem cieplnym oraz elementy precyzyjne, w których niekontrolowane usunięcie może wpłynąć na dopasowanie.

Odblaskowość to tylko jeden z wyników. Czystość, odporność na korozję, stan zadziorów, profil powierzchni i kontrola wymiarów mogą mieć większe znaczenie. W takich przypadkach “lustrzane wykończenie” należy zastąpić specyfikacją kontrolowanego wykończenia.

Elektropolerowanie a polerowanie mechaniczne: koszt wykończenia metalu i kompromis tolerancji

Koszt to nie tylko cena polerowania. Obejmuje on przygotowanie, mocowanie, kontrolę, przeróbkę, zagospodarowanie odpadów i wydajność. Polerowanie mechaniczne często wiąże się z niższymi kosztami sprzętu, ale wyższym nakładem pracy. Elektropolerowanie ma wyższy początkowy koszt sprzętu i kontroli procesu, ale może zmniejszyć nakład pracy na część w produkcji wielkoseryjnej.

Czas realizacji zmienia się również w zależności od stanu części. Wykończenie, kontrola i zatwierdzenie części z głębokimi śladami narzędzi, ciężkimi zadziorami, zgorzeliną spawalniczą lub niejasnymi wymaganiami dotyczącymi wykończenia zajmie więcej czasu.

Kompromisy kosztowe: Elektropolerowanie i polerowanie mechaniczne dla wykończenia metalu

Kompromisy kosztowe między elektropolerowaniem a wykańczaniem mechanicznym zależą od ilości i złożoności. Polerowanie mechaniczne jest często praktyczne w przypadku części o małej objętości, ponieważ wymaga niższych lub umiarkowanych inwestycji w sprzęt. Polerowanie dużej liczby części metalowych może być kosztowne pod względem robocizny, zwłaszcza gdy części metalowe mogą mieć postrzępione krawędzie wymagające dodatkowych etapów ściernych lub pracy ręcznej.

Elektropolerowanie wymaga wyższego wyposażenia początkowego i kontroli procesu chemicznego. Wymaga również obsługi elektrolitu i utylizacji odpadów. Przy większych ilościach, niższy współczynnik robocizny i lepsza powtarzalność mogą sprawić, że elektropolerowanie będzie bardziej opłacalne w przeliczeniu na część.

Złożoność zmienia równowagę. Prosta płaska płytka może być tańsza do polerowania mechanicznego. Część z wewnętrznymi wgłębieniami, małymi otworami lub wieloma powtarzającymi się powierzchniami może preferować elektropolerowanie.

Ilość usuwanego materiału: Elektropolerowanie na powierzchni metalowej ze stali nierdzewnej

Elektropolerowanie usuwa cienką warstwę powierzchniową, ale jej ilość musi zostać potwierdzona przez dostawcę dla konkretnego materiału, geometrii i okna procesu. W przypadku elementów wrażliwych na tolerancję, rysunek powinien określać, czy wymiary mają zastosowanie przed czy po wykończeniu i identyfikować wszelkie obszary, które muszą być zamaskowane lub wykluczone. Polerowanie mechaniczne może również zmieniać wymiary, ale jego efekt jest często mniej jednolity i zależy w większym stopniu od dostępu i nacisku operatora.

Ma to znaczenie dla tolerancji. Nawet niewielkie usunięcie może mieć wpływ na precyzyjne pasowanie, cienkie ścianki, ostre krawędzie, gwinty i powierzchnie uszczelniające. W przypadku części ze stali nierdzewnej o wąskich wymiarach, rysunek powinien określać, czy wymiary mają zastosowanie przed czy po elektropolerowaniu.

Czynniki wpływające na chropowatość powierzchni metalu po procesie elektropolerowania

Czynniki wpływające na poprawę chropowatości powierzchni po elektropolerowaniu obejmują początkowe Ra, wzór obróbki, stan materiału, jakość spoiny, zgorzelinę tlenkową, zadziory i kontrolę procesu. Elektropolerowanie działa najlepiej, gdy wygładza kontrolowaną powierzchnię, a nie naprawia poważne uszkodzenia mechaniczne.

Głębokie ślady narzędzi mogą pozostać widoczne po elektropolerowaniu, ponieważ proces ten usuwa wierzchołki powierzchni, a nie w pełni wyrównuje duże doliny. Przebarwienia spawalnicze i zgorzelina tlenkowa mogą zostać usunięte, ale wżery spawalnicze, podcięcia lub słaby profil spoiny mogą nadal wymagać korekty mechanicznej.

Regały i geometria również mają znaczenie. Gęstość prądu może się różnić w zależności od lokalizacji, więc ostre krawędzie, wgłębienia i elementy wewnętrzne powinny zostać sprawdzone podczas planowania procesu.

Matryca polerowania metali: Niskonakładowe polerowanie mechaniczne a wysokonakładowe polerowanie elektrolityczne

Elektropolerowanie i polerowanie mechaniczne: najlepsze zastosowania do wykańczania powierzchni metalowych

Zastosowanie powinno wpływać na wybór wykończenia. Ta sama powierzchnia, która jest akceptowalna dla części ekspozycyjnej, może być nieodpowiednia dla armatury o wysokiej czystości. Wykończenie zastosowane na prostym aluminiowym reflektorze może nie przenieść się bezpośrednio na spawany zespół ze stali nierdzewnej.

Porównanie wykończenia błyszczącego metalu: Polerowanie lustrzane a opcje elektropolerowania

Polerowanie lustrzane a elektropolerowanie odblaskowych elementów metalowych zależy od tego, czy wymagana jest jasność wizualna, czy sprawdzona wydajność optyczna. Jasne wykończenie przemysłowe to nie to samo, co precyzyjna powierzchnia optyczna, a niższa chropowatość sama w sobie nie potwierdza przydatności optycznej. Jeśli liczy się współczynnik odbicia lub funkcja optyczna, metoda akceptacji i metrologia muszą być zdefiniowane dla konkretnego zastosowania.

Polerowanie mechaniczne może być nadal odpowiednie dla prostych elementów optycznych lub dekoracyjnych, gdy powierzchnia jest dostępna, a budżet jest ograniczony. W przypadku krytycznych powierzchni optycznych należy określić i sprawdzić wymagania dotyczące chropowatości i współczynnika odbicia. Wizualna etykieta “lustro” nie wystarczy.

Elektropolerowanie a polerowanie mechaniczne: co jest lepsze dla stali nierdzewnej?

Elektropolerowanie jest lepsze niż polerowanie mechaniczne stali nierdzewnej, gdy liczy się czystość, odporność na korozję, usuwanie zanieczyszczeń lub jednorodność. Jest również lepsze, gdy część zawiera otwory, obszary wewnętrzne, podcięcia lub mikro-funkcje, do których narzędzia ścierne nie mogą dotrzeć.

Jest to szczególnie przydatne po spawaniu lub obróbce cieplnej, gdy trzeba usunąć zabarwienie cieplne i zgorzelinę tlenkową. Polerowanie mechaniczne może poprawić wygląd, ale może nie zapewnić takiego samego pasywnego, wolnego od zanieczyszczeń stanu powierzchni.

Obróbka końcowa metalu obrabianego CNC: Polerowanie a elektropolerowanie

Najlepsza metoda obróbki końcowej części ze stali nierdzewnej obrabianych CNC zależy od tego, co pozostało po obróbce. Jeśli część ma silne zadziory, głębokie ślady narzędzi lub defekty kosmetyczne, najpierw może być konieczne mechaniczne usuwanie zadziorów lub polerowanie. Jeśli celem jest gładkość, łatwość czyszczenia i lepsza odporność na korozję, elektropolerowanie jest często procesem końcowym.

W przypadku wielu części nierdzewnych obrabianych CNC praktyczna jest metoda hybrydowa. Obróbka części z kontrolowanym wykończeniem początkowym, mechaniczne usuwanie głównych defektów, a następnie elektropolerowanie w celu ostatecznego wygładzenia i oczyszczenia powierzchni.

ASME BPE Wykończenie powierzchni metalu: Elektropolerowanie Standardowe wymagania

Zgodność z normami powierzchniowymi asme-bpe, wymagania ASME BPE dotyczące wykończenia powierzchni i elektropolerowania powinny być traktowane jako temat oparty na normach dla zastosowań sanitarnych, a nie ogólne preferencje dotyczące polerowania. Jeśli część ze stali nierdzewnej jest używana w bioprzetwarzaniu, zastosowaniach sanitarnych lub usługach o wysokiej czystości, rysunek powinien odnosić się do aktualnej obowiązującej normy i określać wymagane wykończenie powierzchni, zgodnie ze specyfikacjami przedstawionymi w dokumencie ASTM B0912-02R18 i ISO 10132 dla wykańczania powierzchni metalowych i oceny chropowatości.

Nie należy zakładać, że samo elektropolerowanie spełnia normę. Część może również wymagać kontroli jakości spawania, limitów chropowatości, miejsc kontroli, dokumentacji i kryteriów akceptacji. Kupujący powinni zweryfikować aktualny język ASME BPE i wszelkie wymagania specyficzne dla projektu przed złożeniem zamówienia.

Przewodnik decyzyjny dotyczący wykończenia metalu: Elektropolerowanie a polerowanie mechaniczne

Najprostsza zasada podejmowania decyzji jest następująca: Można wybrać polerowanie ręczne lub mechaniczne do prostych zadań kosmetycznych; podobnie jak elektropolerowanie, zapewnia ono dobry profil powierzchni i daje gładką powierzchnię na kwalifikowanych komponentach, powtarzalnych, łatwych do czyszczenia lub trudno dostępnych. Hybrydowy przepływ pracy należy stosować, gdy część ma widoczne defekty, których samo elektropolerowanie nie jest w stanie usunąć.

Drzewo decyzyjne: prosta geometria, niski budżet i kosmetyczne wykończenie → polerowanie mechaniczne

Wybierz polerowanie mechaniczne, gdy część ma otwarte, dostępne powierzchnie, a wykończenie jest głównie kosmetyczne. Dotyczy to wielu niskonakładowych pokryw, paneli, części wyświetlaczy i prostych elementów obrabianych maszynowo.

Ta ścieżka działa najlepiej, gdy

• powierzchnia może być osiągnięta przez narzędzia,
• niewielkie różnice w wykończeniu dłoni są dopuszczalne,
• Poprawa korozji nie jest głównym celem,
• część ma wystarczającą tolerancję do ręcznego usunięcia,
• Inspekcja jest głównie wizualna lub wykorzystuje umiarkowany cel Ra.

Ryzykiem jest niespójność. Jeśli dwie części muszą do siebie ściśle pasować lub jeśli konieczne jest wykończenie ukrytych powierzchni, polerowanie mechaniczne może stać się mniej atrakcyjne.

Drzewo decyzyjne: złożona geometria, wysoka łatwość czyszczenia, odporność na korozję i spójność → elektropolerowanie

Wybierz elektropolerowanie, gdy część ma złożoną geometrię, powierzchnie wewnętrzne, wysokie wymagania w zakresie czystości lub wrażliwe na korozję powierzchnie ze stali nierdzewnej. Jest to również dobra opcja w przypadku większych wolumenów produkcji, gdzie liczy się powtarzalność i ograniczenie pracy ręcznej.

Ta ścieżka działa najlepiej, gdy

• powierzchnia bazowa jest już kontrolowana,
• drobne zadziory lub nierówności powierzchni wymagają redukcji,
• zanieczyszczenia i osadzone cząstki muszą zostać usunięte,
• Należy zająć się spawalniczym odcieniem ciepła lub zgorzeliną tlenkową,
• rysunek definiuje Ra, Rz lub standardowe odniesienie.

Ryzyko polega na założeniu, że usunie ono wszystkie defekty. Elektropolerowanie nie usunie niezawodnie głębokich śladów narzędzi, wgnieceń lub złych profili spoin.

Hybrydowy proces polerowania metali: Mechaniczne usuwanie defektów + elektropolerowanie

Hybrydowy przepływ pracy często daje najbardziej praktyczne rezultaty. Mechaniczne polerowanie lub usuwanie zadziorów usuwa widoczne defekty, ślady po ciężkich narzędziach, nieregularności spawów i problemy z kształtem. Następnie elektropolerowanie wygładza szczyty powierzchni, usuwa zanieczyszczenia i rozjaśnia część.

Ten schemat pracy jest przydatny, gdy kupującemu zależy zarówno na wyglądzie, jak i funkcjonalności. Pomaga również, gdy początkowe wykończenie CNC nie jest wystarczająco dobre dla samego elektropolerowania. Rysunek powinien określać, które powierzchnie wymagają wstępnego wykończenia mechanicznego, które wymagają elektropolerowania i jaka metoda kontroli ma zastosowanie po ostatecznym wykończeniu.

Lista kontrolna dla kupujących wykończenie powierzchni metalowych: Przewodnik po specyfikacjach polerowania i elektropolerowania

Przed wyborem między polerowaniem lustrzanym a elektropolerowaniem należy zdefiniować wymagania dotyczące części w kategoriach inżynieryjnych:

• Cel wykończenia: odbicie kosmetyczne, łatwość czyszczenia, odporność na korozję, redukcja zadziorów lub wszystkie z nich.
• Chropowatość powierzchni: Ra i Rz w razie potrzeby, z lokalizacjami kontroli.
• Kryteria wizualne: dopuszczalne zadrapania, zamglenia, przebarwienia i kierunkowość.
• Materiał: stal nierdzewna, aluminium lub inny metal o potwierdzonej kompatybilności procesowej.
• Geometria: elementy wewnętrzne, podcięcia, otwory nieprzelotowe, krawędzie i powierzchnie wrażliwe na tolerancję.
• Objętość: ręczna praca o małej objętości może sprzyjać polerowaniu mechanicznemu; powtarzalna produkcja może sprzyjać elektropolerowaniu.
• Zgodność: ASME BPE lub inne normy muszą być wyraźnie cytowane, gdy jest to wymagane.
• Stan wymiarowy: określa, czy tolerancje mają zastosowanie przed czy po wykończeniu.

Krótko mówiąc, polerowanie lustrzane i elektropolerowanie powinny być wybierane na podstawie funkcji części, a nie nazwy wykończenia. Polerowanie mechaniczne jest odpowiednie, gdy dostępna powierzchnia wymaga kosmetycznego lustrzanego wyglądu przy niskiej lub umiarkowanej objętości. Elektropolerowanie jest lepsze, gdy część wymaga mniejszej chropowatości, lepszej możliwości czyszczenia, usuwania zanieczyszczeń, poprawy stanu powierzchni stali nierdzewnej lub dostępu do złożonej geometrii. Metoda hybrydowa jest często najbezpieczniejszym wyborem, gdy część ma wady obróbki lub spawania, które muszą zostać usunięte przed ostatecznym wygładzeniem.
