Wykres wytrzymałości metalu: 2025 Przewodnik po wytrzymałościach metali

Wytrzymałość metalu decyduje o tym, czy projekt się utrzyma, czy zawiedzie. W 2025 r. inżynierowie i producenci balansują między bardziej rygorystycznymi celami dotyczącymi wagi, presją kosztową i celami zrównoważonego rozwoju, porównując różne rodzaje wytrzymałości metali - od wytrzymałości na rozciąganie metali i granicy plastyczności stali po kompromisy między wytrzymałością a wagą. Niniejszy przewodnik zawiera dane i uzasadnienie, dzięki czemu można wybrać odpowiedni metal do obciążenia, środowiska i budżetu bez nadmiernej rozbudowy.

Otrzymasz aktualny wykres wytrzymałości metalu z typowymi zakresami i szybką ściągawką, 5-stopniowy proces wyboru, kluczowe normy testowe ASTM/ISO, poparte naukowo wyjaśnienia w prostym języku, studia przypadków z branży lotniczej, pojazdów elektrycznych i budownictwa, kontekst rynkowy 2025 oraz linki do wiarygodnych zasobów. Potrzebujesz najpierw szybkich odpowiedzi? Zacznij poniżej, a następnie przejdź do szczegółowych porównań i wskazówek krok po kroku.

Szybka odpowiedź: Co to jest wytrzymałość metalu i które metale przodują w 2025 roku?

Wytrzymałość metalu odnosi się do zdolności metalu do wytrzymania obciążenia bez pękania lub deformacji - innymi słowy, jest to siła, jaką metal może wytrzymać po przyłożeniu siły. Na przykład wytrzymałość stali na zerwanie jest kluczowym odniesieniem w wielu zastosowaniach konstrukcyjnych. W praktyce większość zespołów używa trzech wskaźników do porównywania metali: wytrzymałości na rozciąganie, granicy plastyczności i stosunku wytrzymałości do masy.

Kluczowe wskaźniki w skrócie: wytrzymałość na rozciąganie, granica plastyczności, stosunek wytrzymałości do masy

• Wytrzymałość na rozciąganie: maksymalne naprężenie przed pęknięciem, często nazywane ostateczną wytrzymałością metali na rozciąganie (UTS), podawane w MPa. Odpowiada na pytanie: "Jak duże rozciąganie może wytrzymać metal, zanim pęknie".
• Granica plastyczności: naprężenie, przy którym rozpoczyna się odkształcenie plastyczne (trwałe). Jest to bezpieczna granica dla wielu konstrukcji.
• Stosunek wytrzymałości do masy: wytrzymałość podzielona przez gęstość. Informuje o tym, jak mocny jest metal w stosunku do swojej wagi. Ma to kluczowe znaczenie dla przemysłu lotniczego i pojazdów elektrycznych.

Mówiąc prościej, granica plastyczności i wytrzymałość na rozciąganie pomagają uniknąć trwałych zgięć i nagłych pęknięć. Wytrzymałość w stosunku do masy pomaga osiągnąć cele w zakresie masy i zasięgu.

Najsilniejszy w kategorii (szybka krótka lista)

• Najwyższa wytrzymałość w stosunku do masy: stopy tytanu (takie jak Ti-6Al-4V), stopy magnezu i wybrane aluminium serii 7000.
• Najwyższa wytrzymałość na rozciąganie w wysokiej temperaturze: nadstopy na bazie niklu (np. rodzina Inconel).
• Ekonomiczna wysoka wytrzymałość: stal o wysokiej wytrzymałości (HSS) i zaawansowana stal o wysokiej wytrzymałości (AHSS).

2025 zakresy migawkowe (popularne stopy inżynieryjne)

• Stal: wytrzymałość na rozciąganie 400-2500 MPa; granica plastyczności 250-1500 MPa; gęstość 7,8 g/cm³
• Aluminium: wytrzymałość na rozciąganie 70-600 MPa; plastyczność 30-400 MPa; gęstość 2,7 g/cm³
• Tytan: wytrzymałość na rozciąganie 480-1150 MPa; plastyczność 275-950 MPa; gęstość 4,5 g/cm³
• Magnez: 180-350 MPa rozciąganie; 70-200 MPa plastyczność; gęstość 1,7 g/cm³
• Inconel: 800-1600 MPa rozciągania; 550-1300 MPa plastyczności; gęstość ~8,5 g/cm³

Są to szerokie zakresy. Dokładna wartość zależy od stopu i obróbki cieplnej. Zawsze należy sprawdzić arkusz danych dla konkretnego gatunku, który zostanie zakupiony.

Tabela 10-sekundowych ściągawek

Wykres wytrzymałości metalu (2025): Rozciąganie, Wydajność, Gęstość

Poniższa tabela porównuje typowe właściwości dla powszechnie stosowanych rodzin - szybkie spojrzenie na to, jak wytrzymałość stali, aluminium, tytanu i innych metali układa się w wartości granicy plastyczności i wytrzymałości na rozciąganie. "Względna S/W" to prosty wskaźnik wytrzymałości do masy wykorzystujący UTS/gęstość, znormalizowany do stali = 1,0 w celu ułatwienia szybkich porównań. Użyj tego jako punktu wyjścia, a następnie potwierdź za pomocą określonego gatunku i temperamentu.

Po co normalizować siłę do wagi? Przyspiesza to wczesny wybór. Na przykład, jeśli potrzebujesz takiego samego UTS jak stal, ale przy połowie masy, tytan lub aluminium o wysokiej wytrzymałości może być lepszym wyborem, w zależności od kosztów i temperatury.

Wyjaśnienie stosunku wytrzymałości do masy

Gęstość jest cichym czynnikiem stojącym za wieloma wyborami. AHSS może mieć wytrzymałość UTS bliską 1200 MPa, ale jego gęstość wynosi 7,8 g/cm³. Stop tytanu Ti-6Al-4V o wytrzymałości UTS około 1000 MPa waży ~40% mniej objętościowo. W przypadku części o krytycznej wadze różnica ta ma znaczenie. Wysokowytrzymałe aluminium serii 7000 może również konkurować ze stalą pod względem granicy plastyczności, ale przy mniej więcej jednej trzeciej gęstości, dlatego też można je spotkać w kadłubach samolotów i pojazdach elektrycznych. Z drugiej strony, gdy temperatura wzrasta powyżej ~200-300°C, aluminium traci dużą część swojej wytrzymałości i można przejść na superstopy na bazie tytanu lub niklu.

Źródła, na które można się powoływać w przypadku zakresów właściwości

Należy korzystać z arkuszy danych i baz danych dla określonego stopu i temperatury: MatWeb, standardowe metody ASTM/ISO i pliki PDF producentów. Niewielkie zmiany w składzie chemicznym lub obróbce cieplnej zmieniają wytrzymałość, plastyczność i twardość.

Jaki jest najsłabszy metal?

Porównując metale pod względem wytrzymałości, łatwo jest skupić się tylko na najsilniejszych opcjach - stali, tytanie lub superstopach niklu. Znajomość dolnego końca spektrum jest jednak równie ważna przy podejmowaniu decyzji projektowych. W przypadku popularnych metali konstrukcyjnych, magnez znajduje się na dolnym końcu, z wytrzymałością na rozciąganie około 180-350 MPa. Jest miękki w porównaniu ze stalą lub tytanem, ale niezwykle lekki, dzięki czemu jest cenny w przemyśle lotniczym i motoryzacyjnym, gdzie masa tnąca ma większe znaczenie niż bezwzględna wytrzymałość. Inne metale, takie jak ołów i cyna, są jeszcze słabsze, poniżej 100 MPa, ale są one używane raczej do ekranowania lub powłok niż do zastosowań konstrukcyjnych. Zrozumienie najsłabszych metali pomaga uniknąć przypadkowego zaniżenia specyfikacji i podkreśla, dlaczego stosunek wytrzymałości do masy jest często ważniejszy niż bezwzględne wartości wytrzymałości na rozciąganie.

Teraz, gdy przyjrzeliśmy się zakresowi od najsłabszych do najmocniejszych metali, następnym krokiem jest ustalenie, który metal najlepiej pasuje do Twojego projektu. Poniższy 5-stopniowy schemat postępowania przedstawia proces wyboru w jasny i praktyczny sposób.

Jak wybrać metal według wytrzymałości: 5-etapowa procedura

Wybór odpowiedniego metalu do projektu to liczba i kontekst części. Nie potrzebujesz doktoratu. Potrzebny jest jasny proces.

Krok 1 - Określenie przypadków obciążeń i środowiska

Zacznij od obciążeń, jakim poddawana będzie część metalowa. Czy jest to obciążenie statyczne, cykliczne (zmęczeniowe), udarowe czy mieszane? Czy część będzie narażona na pełzanie (wysoka temperatura + czas)? A co z korozją (morską, chemiczną), zużyciem lub promieniowaniem UV? Zwróć uwagę na współczynniki bezpieczeństwa i wszelkie normy, które musisz spełnić. Klatka bezpieczeństwa jest narażona na uderzenia i zmęczenie; łopatka turbiny na pełzanie i korozję na gorąco; belka mostu na cykliczne obciążenia ciężarówkami i warunki pogodowe.

Krok 2 - Przekształcenie wymagań w specyfikację

Przekształć scenariusz w liczby. Ustaw docelową granicę plastyczności, aby uniknąć zginania plastycznego i docelową wytrzymałość na rozciąganie, aby część nie pękła. Zwróć uwagę na zakres twardości, aby zapobiec zużyciu. Jeśli zmęczenie jest krytyczne, należy uzyskać dane wejściowe krzywej S-N. Jeśli plastyczność ma znaczenie, zanotuj minimalne wydłużenie. Na przykład, wybór stali konstrukcyjnej może wymagać granicy plastyczności 260 MPa i wytrzymałości na rozciąganie 580 MPa, typowej dla stali o średniej wytrzymałości. Liczby te opisują siłę, jaką metal może wytrzymać przed odkształceniem lub pęknięciem - klucz do wyboru odpowiedniego metalu do projektu, co jest powszechne w wielu globalnych kodeksach budowlanych. Inny projekt może wymagać granicy plastyczności 246 MPa dla blachy nierdzewnej o umiarkowanej odporności na korozję, w połączeniu z typową wytrzymałością na rozciąganie bliską 600 MPa.

Krok 3 - Ocena kompromisów

Teraz rozważ kompromisy: koszt, dostępność, obróbka, łączenie, certyfikacja i możliwość recyklingu. Zapytaj:

• Czy Twój sklep może Frezarka CNC lub Toczenie CNC stop? Niektóre stale o wysokiej wytrzymałości na rozciąganie są trudne w obróbce, podczas gdy gatunki aluminium o niższej wytrzymałości są łatwiejsze, ale mogą nie spełniać docelowych obciążeń. Tytan tnie dobrze, ale wymaga odpowiednich posuwów, prędkości i chłodziwa. Magnez obrabia się szybko, ale wymaga ścisłej kontroli wiórów i bezpieczeństwa pożarowego.
• Czy można je spawać? Niektóre serie aluminium (takie jak 2xxx i 7xxx) wymagają ostrożności, a niektóre stopy niklu wymagają ścisłej kontroli dopływu ciepła.
• Czy ryzyko związane z korozją lub temperaturą skłania do wyboru stali nierdzewnej, tytanu lub nadstopu?
• Czy istnieją cele w zakresie zrównoważonego rozwoju lub zawartości materiałów pochodzących z recyklingu?

Krok 4 - Krótka lista z matrycą decyzyjną

Sporządź krótką tabelę z ważonymi kryteriami. Oceń 3-5 stopów. Uwzględnij wydajność, wytrzymałość na rozciąganie, gęstość, udarność, koszt, skrawalność, spawalność i odporność na korozję. Wybierz dwa najlepsze.

Krok 5 - Walidacja za pomocą analizy i testów

Przeprowadź szybkie kontrole MES pod kątem gorących punktów naprężeń i wyboczenia. Jeśli zmęczenie ma znaczenie, użyj krzywej S-N i uwzględnij współczynnik wrażliwości na karb. W przypadku krytycznych części należy wyciąć próbki i przeprowadzić testy laboratoryjne przy użyciu uniwersalnej maszyny wytrzymałościowej. W przypadku testów rozciągania należy postępować zgodnie z ASTM E8/E8M lub ISO 6892, aby wyniki były porównywalne. W razie potrzeby potwierdź twardość i udarność. Iteruj z dostawcą, jeśli zmiana temperamentu lub obróbki cieplnej wpłynie na wyniki.

Metody testowania i normy dotyczące wytrzymałości metali

Przed testowaniem wytrzymałości metalu, normy takie jak ASTM oraz ISO zapewniają spójne, wiarygodne wyniki. Oto główne metody testowe stosowane do pomiaru różnych właściwości wytrzymałościowych.

Próby rozciągania i plastyczności

Testy rozciągania pozwalają uzyskać krzywą naprężenie-odkształcenie i przesuniętą granicę plastyczności 0,2% (zwykły punkt projektowy). Test jest dobrze zdefiniowany przez ASTM E8/E8M i ISO 6892. Wyniki różnią się w zależności od szybkości odkształcania, temperatury badania i geometrii próbki. Dlatego tak ważne są normy testowe i staranne przygotowanie próbki. Krzywa podaje również moduł sprężystości, równomierne wydłużenie i zmniejszenie powierzchni.

Twardość i udarność

Twardość jest szybkim wskaźnikiem wytrzymałości i zużycia. Mierzy się ją za pomocą wgłębienia:

• Brinell (ASTM E10) jest dobry dla odlewów i struktur gruboziarnistych.
• Rockwell (ASTM E18) jest powszechnie stosowany dla stali i wielu stopów.
• Charpy V-notch (ASTM E23) mierzy pochłoniętą energię uderzenia. Ma to znaczenie w niskich temperaturach i w przypadku konstrukcji zderzeniowych.

W przypadku niektórych stali można oszacować wytrzymałość na rozciąganie na podstawie twardości, ale należy traktować to jako przybliżoną wskazówkę. Gdy zmienia się mikrostruktura (na przykład utwardzane wydzieleniowo aluminium vs stal martenzytyczna), korelacja ulega zmianie.

Zmęczenie i pełzanie

W przypadku obciążeń cyklicznych należy stosować normę ASTM E466 (zmęczenie osiowe) lub ASTM E606 (kontrolowane odkształcenie). Zmęczenie nie jest widoczne w zwykłej próbie rozciągania. Wykończenie powierzchni, karby i średnie naprężenie mogą zmienić żywotność o rzędy wielkości. W przypadku długotrwałej pracy w wysokiej temperaturze, ASTM E139 obejmuje testy pełzania. Inżynierowie często używają parametru Larsona-Millera do oszacowania czasu do pęknięcia w temperaturze.

Jak dokładne są testy wytrzymałości metalu?

Jeśli postępujesz zgodnie ze standardem, możesz oczekiwać dobrej powtarzalności, ale zawsze występuje rozrzut. Poślizg uchwytu, niewspółosiowość lub nieco inny przekrój poprzeczny mogą zmienić wartości. Laboratoria testowe używają skalibrowanych maszyn, ścisłej kontroli temperatury i powtarzalnych przebiegów, aby uzyskać przedziały ufności. Jest to również powód, dla którego różne arkusze danych dla "tego samego" stopu nie zawsze są zgodne.

Podstawy naukowe: Dlaczego metale są mocne

Wytrzymałość jest definiowana na poziomie atomowym i mikrostrukturalnym - jak dobrze metal może oprzeć się deformacji po przyłożeniu siły. Wytrzymałość metalu zaczyna się od jego zachowania atomowego i mikrostrukturalnego. Sposób, w jaki wiążą się atomy, jak tworzą się ziarna i jak poruszają się dyslokacje, decydują o tym, jak metal jest odporny na odkształcenia. Zrozumienie tych naukowych podstaw wyjaśnia, dlaczego różne stopy - a nawet różne obróbki cieplne - mogą mieć tak różne poziomy wytrzymałości.

Mechanika mikrostruktury

Na poziomie krystalicznym metale odkształcają się poprzez ruch dyslokacji. Wszystko, co blokuje dyslokacje, zwiększa wytrzymałość - dlatego wytrzymałość i twardość często rosną razem i dlatego wytrzymałość jest maksymalną wartością naprężenia, jakie metal może zaabsorbować przed poddaniem się. Mniejsze ziarna tworzą więcej granic, więc wytrzymałość rośnie wraz ze spadkiem wielkości ziarna (jest to efekt Halla-Petcha). Rozpuszczone atomy i osady tworzą dyslokacje. Właśnie dlatego hartowanie w roztworze stałym i wytrącanie działają tak dobrze.

Drogi przetwarzania i wzmacniania

Obróbka cieplna i praca na zimno zmieniają strukturę wewnętrzną. Hartowanie i odpuszczanie w stalach tworzy i odpuszcza martenzyt, aby zrównoważyć wytrzymałość i ciągliwość. Hartowanie starzeniowe tworzy drobne osady w aluminium 2xxx i 7xxx, które zwiększają ostateczną wytrzymałość. Obróbka na zimno zwiększa wytrzymałość, ale zmniejsza plastyczność. Najlepsze zestawy właściwości pochodzą z odpowiedniej mikrostruktury do danego zadania, a nie tylko z najwyższej liczby na wykresie.

Strategie stopowania według rodziny

• UHSS/AHSS często wykorzystują Cr, Mo, V i kontrolowane chłodzenie w celu utworzenia bainitu lub martenzytu.
• Aluminium 2xxx/6xxx/7xxx wykorzystuje miedź, magnez, krzem i cynk do utwardzania wydzieleniowego.
• Tytan (Ti-6Al-4V) wykorzystuje mikrostruktury alfa-beta w celu zapewnienia wytrzymałości i dobrej odporności na pękanie.
• Nadstopy niklu wykorzystują wytrącenia gamma prime do utrzymania wytrzymałości w wysokich temperaturach.

Zastosowania i studia przypadków: Lotnictwo, pojazdy elektryczne, budownictwo, wysoka temperatura

To, jak wytrzymałość metalu przekłada się na rzeczywistą wydajność, zależy od tego, gdzie jest on używany. Od samolotów i pojazdów elektrycznych po drapacze chmur i turbiny, każda dziedzina w inny sposób równoważy wytrzymałość, wagę, koszty i środowisko. Poniższe przykłady pokazują, w jaki sposób inżynierowie stosują zasady wytrzymałości, aby sprostać wymagającym celom projektowym w różnych branżach.

Kompromisy związane z wyborem sprzętu lotniczego

Części samolotów mają napięty budżet masowy i są narażone na zmęczenie, korozję, a czasem także na wysokie temperatury. Kadłuby samolotów często wykorzystują aluminium o wysokiej wytrzymałości ze względu na sztywność i niższe koszty. Tytan zapewnia wyższą wytrzymałość w stosunku do masy i odporność na korozję w przypadku podwozia, kluczowych elementów złącznych i niektórych części silnika. Ti-6Al-4V jest często wybierany do komponentów, które muszą przenosić duże obciążenia bez utraty masy i gdzie korozja nie może być ignorowana. Gdy środowisko jest bardzo gorące, superstopy na bazie niklu stają się domyślne.

Motoryzacja i pojazdy elektryczne

Zasięg pojazdów elektrycznych obniża wagę, ale odporność na zderzenia i koszty pozostają bez zmian. Prowadzi to do konstrukcji mieszanych materiałowo: AHSS na klatkę bezpieczeństwa i strefy zgniotu, aluminium na panele nadwozia i obudowy akumulatorów oraz trochę magnezu na osłony. Sztuczka polega na łączeniu i zarządzaniu korozją galwaniczną między różnymi metalami. Widoczne jest również inteligentne wykorzystanie optymalizacji topologii w celu zmniejszenia masy przy jednoczesnym zachowaniu marginesów wytrzymałości na rozciąganie i plastyczności.

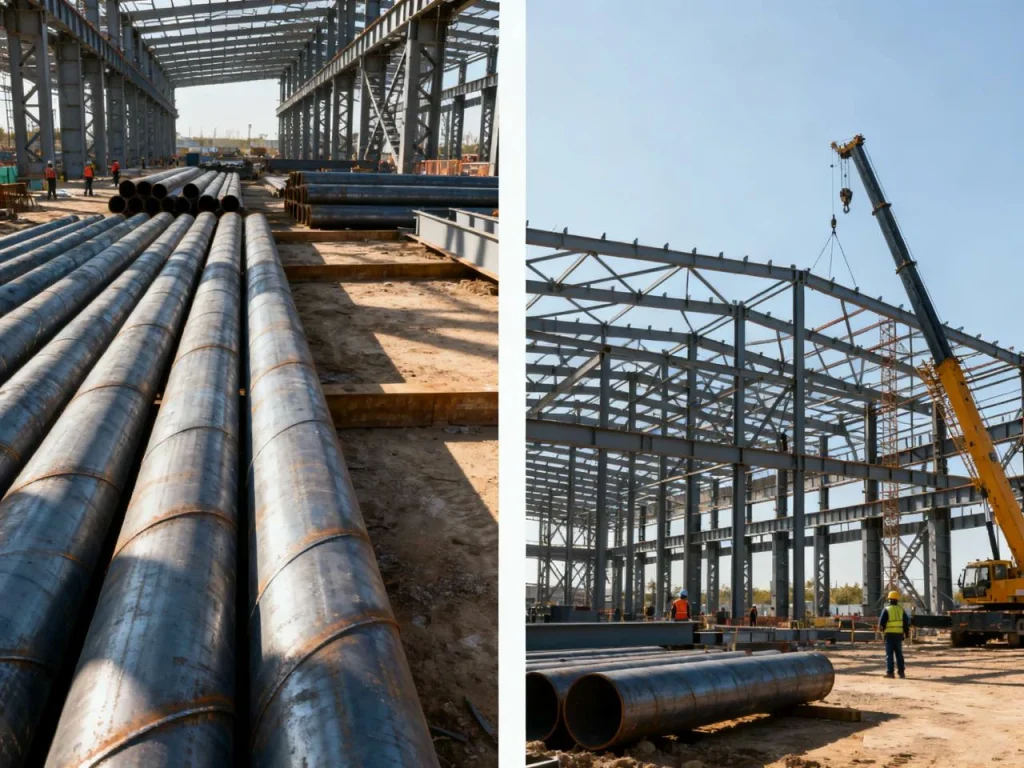

Budownictwo i infrastruktura

Wysokowytrzymałe stale konstrukcyjne pozwalają na lżejsze przęsła i szybsze konstrukcje przy jednoczesnym zachowaniu zgodności z przepisami bezpieczeństwa. Lżejsze belki oznaczają mniejsze dźwigi i niższy koszt transportu. Rynek wysokowytrzymałej stali konstrukcyjnej będzie się stale rozwijał, ponieważ przepisy projektowe akceptują wyższe gatunki, a wydatki na infrastrukturę mają na celu obniżenie kosztów cyklu życia i emisji dwutlenku węgla.

Wysoka temperatura i środowiska korozyjne

W turbinach i zakładach chemicznych, gatunki Inconel i inne stopy niklu radzą sobie z wysoką temperaturą, utlenianiem i naprężeniami. Na pierwszy rzut oka stal nierdzewna wydaje się tańsza, ale powtarzające się wymiany i przestoje niwelują tę wczesną wygraną. Jeśli dodać do tego odporność na pełzanie i korozję na przestrzeni lat eksploatacji, "drogi" stop może zapewnić najniższy koszt cyklu życia.

Trendy rynkowe, ceny i podaż metali mocnych w 2025 r.

Wytrzymałość metali to nie tylko kwestia inżynierii - to także ekonomia. Globalny popyt, koszty surowców i stabilność łańcucha dostaw kształtują, które metale są faktycznie wykorzystywane w przemyśle. Oto migawka trendów rynkowych, cen i perspektyw podaży kluczowych metali mocnych w 2025 roku.

Przegląd stali

Globalna produkcja stali surowej wynosi blisko 2 mld ton rocznie, z czego około połowa przypada na Chiny. Prognozy krótkoterminowe przewidują umiarkowany wzrost popytu w okolicach niskich wartości jednocyfrowych w 2025 roku. Ceny różnią się w zależności od regionu i produktu, przy czym amerykańskie blachy gorącowalcowane w ostatnich kwartałach oscylowały wokół setek dolarów za tonę, a europejskie blachy płaskie w podobnym przedziale po przeliczeniu. Centra budowlane, motoryzacyjne i usługowe pochłaniają większość wysyłek. W przypadku wielu projektów wymagających wysokiej granicy plastyczności, stal pozostaje najlepszą wartością w przeliczeniu na MPa, jeśli waga nie jest krytyczna.

Przegląd aluminium

Produkcja aluminium pierwotnego wynosi ponad 70 milionów ton rocznie, z dużym udziałem Azji. Popyt w 2025 r. jest wspierany przez pojazdy elektryczne, sprzęt energii odnawialnej i opakowania. Ceny giełdowe były ostatnio stabilne w przedziale $2,400-2,600 za tonę, z premiami za metal o niskiej zawartości węgla. Niewielka masa i wysoki stosunek wytrzymałości do masy serii 6xxx i 7xxx sprawiają, że aluminium znajduje się na krótkiej liście, gdy liczy się zasięg i ładowność.

Tytan i magnez

Tytan jest niszowy, ale coraz częściej wykorzystywany w przemyśle lotniczym i medycznym. Nie jest tani, ale gdy potrzebny jest metal o wysokiej wytrzymałości, dużej odporności na korozję i wysokiej udarności w słonej wodzie, jest trudny do pokonania. Magnez pozostaje silnym kandydatem do lekkich obudów, w których sztywność i zarządzanie korozją są objęte projektem i powłokami. Oba metale zależą od specjalistycznego przetwarzania i stabilnych łańcuchów dostaw.

Czy aluminium zastępuje stal w pojazdach elektrycznych?

To zależy od części. Aluminium często wygrywa w przypadku zamknięć i tac baterii dzięki oszczędności masy, podczas gdy AHSS nadal jest liderem w konstrukcjach zderzeniowych ze względu na wytrzymałość na uderzenia i koszty. Większość pojazdów elektrycznych stosuje strategię mieszaną, a nie nadwozie w całości wykonane z aluminium lub stali.

Więcej niż wytrzymałość: Waga, zmęczenie, temperatura, zrównoważony rozwój

Wytrzymałość to tylko część sukcesu. W rzeczywistych projektach inżynierowie biorą również pod uwagę takie czynniki jak waga, trwałość zmęczeniowa, ograniczenia temperaturowe i trwałość. Najlepszy metal to nie tylko ten najmocniejszy - to ten, który pozostaje mocny, lekki i trwały w rzeczywistych warunkach pracy.

Wytrzymałość w stosunku do masy i wydajność energetyczna

Niższa masa zmniejsza zużycie energii. Dotyczy to samolotów, ciężarówek i pojazdów elektrycznych. Wyższy stosunek wytrzymałości do masy pozwala przenosić ten sam ładunek przy użyciu mniejszej ilości metalu. W połączeniu z optymalizacją topologii można osiągnąć cele w zakresie wytrzymałości przy mniejszej liczbie kilogramów. Zmiana ta przekłada się na koszty i zasięg.

Temperatura, korozja i trwałość zmęczeniowa

Wartości wytrzymałości są często wartościami w temperaturze pokojowej. Prawdziwe części są narażone na działanie wysokich temperatur, soli, promieniowania UV, wibracji i uderzeń. Aluminium traci wytrzymałość w umiarkowanej temperaturze. Niektóre stale kruszeją na zimno. Zmęczenie może uszkodzić część znacznie poniżej jej ostatecznej wytrzymałości. Opłaca się sprawdzić tabelę obciążeń, wybrać powłoki lub przejść na lepszy stop dla danego środowiska.

Zrównoważony rozwój i możliwość recyklingu

Stal i aluminium mają wysokie wskaźniki recyklingu. Aluminium z recyklingu pozwala zaoszczędzić znaczną część energii w porównaniu z aluminium pierwotnym. Niektórzy nabywcy proszą teraz o niskoemisyjny metal z dowodem pochodzenia. Projektowanie części do demontażu i zespołów z jednego metalu pomaga w przyszłym recyklingu.

Jaki metal najlepiej sprawdza się w środowisku morskim?

Nie ma jednego zwycięzcy. Stal nierdzewna sprawdza się dobrze przy odpowiednim gatunku i konstrukcji. Tytan jest na najwyższym poziomie, jeśli możesz sobie na niego pozwolić i potrzebujesz długiej żywotności. Aluminium z powłokami może być dobre, ale należy uważać na pary galwaniczne. Myśl długoterminowo: elementy złączne, szczeliny i mieszane metale często decydują o sukcesie.

Kluczowe wnioski i kolejne kroki

Wybór odpowiedniego metalu oznacza zrównoważenie danych, projektu i rzeczywistych ograniczeń. Przed sfinalizowaniem wyboru materiału warto zapoznać się z krótką listą kontrolną i zwrócić uwagę na typowe błędy, które mogą negatywnie wpłynąć na wydajność lub zgodność z przepisami. Oto kluczowe wnioski i kolejne kroki, które pomogą w inteligentnym i niezawodnym wyborze metalu.

Lista kontrolna decyzji

• Typ obciążenia: statyczne, cykliczne, udarowe, pełzanie?
• Środowisko: temperatura, korozja, zużycie?
• Cele: plastyczność MPa, rozciąganie MPa, twardość, wydłużenie?
• Zmęczenie: Dane S-N i wykończenie powierzchni?
• Produkcja: Frezowanie CNC, toczenie CNC, formowanie, spawanie?
• Koszt i dostępność: czas realizacji i wymagania specyfikacji?
• Zrównoważony rozwój: zawartość z recyklingu, węgiel ucieleśniony?
• Normy: metoda testowa, certyfikacja, identyfikowalność?

Top 5 pułapek, których należy unikać

• Pomieszanie wytrzymałości na rozciąganie i granicy plastyczności podczas kontroli projektu
• Ignorowanie spadków temperatury lub zmęczenia
• Poleganie na konwersji twardości na wytrzymałość bez walidacji
• Nieuwzględnienie limitów obrabialności lub spawalności
• Brak weryfikacji dokładnego stopu i obróbki cieplnej w zamówieniu zakupu

Praktyczne uwagi dotyczące produkcji: frezowanie, toczenie i formowanie

Kiedy przechodzisz od wykresu do wióra, szczegóły mają znaczenie. Toczenie CNC preferuje materiały ze stabilnym formowaniem wiórów; stopy, które mogą wymagać łamania wiórów i dostrojonych posuwów. Frezowanie CNC stali o wysokiej wytrzymałości wykorzystuje niższe prędkości powierzchniowe i solidne mocowanie. Tytan wymaga ostrych narzędzi, chłodziwa pod wysokim ciśnieniem i stabilnego mocowania do zarządzania ciepłem. Magnez obrabia się bardzo szybko, ale trzeba kontrolować pył i wióry oraz przestrzegać zasad bezpieczeństwa przeciwpożarowego. W przypadku cienkich blach ograniczenia dotyczące formowania wiążą się z plastycznością i krzywą hartowania odkształceniowego, a nie tylko z ostateczną wytrzymałością na rozciąganie. W razie wątpliwości należy poprosić dostawcę o informacje dotyczące skrawalności i formowania dla dokładnego gatunku i temperamentu. Firmy takie jak U-Need specjalizują się w precyzyjna obróbka CNC i może zapewnić szczegółowe wytyczne lub niestandardowe części dla wymagających stopów, zapewniając, że projekt spełnia wymagania dotyczące wytrzymałości i tolerancji.

Wszystko to składa się na prostą historię wyboru

Załóżmy, że wybierasz wspornik, który musi wytrzymać obciążenie statyczne z pewnymi wibracjami, zmieścić się w napiętym budżecie masy i mieszkać w pobliżu ciepłego akumulatora. Zaczynasz od wagi, więc patrzysz na aluminium 7xxx i tytan. Ciepło akumulatora niszczy aluminium, a otwory montażowe części są narażone na obciążenia cykliczne. Tytan przewyższa aluminium pod względem zmęczenia i ciepła. Stal byłaby tańsza, ale jej masa wpływa negatywnie na zasięg. Szybka matryca decyzyjna i sprawdzenie metodą elementów skończonych pokazują, że tytan wygrywa z niewielkim marginesem. Potwierdzasz docelowe wartości plastyczności i wytrzymałości na rozciąganie z arkusza danych, uruchamiasz kupon na rozciąganie zgodnie z ASTM E8 i weryfikujesz wzór śruby za pomocą testu zmęczeniowego. Dostosowujesz posuw i prędkość frezowania CNC, zamawiasz zapasy z certyfikatami testowymi i zwalniasz część.

Najczęściej zadawane pytania

Jaka jest wytrzymałość metalu?

Wytrzymałość to zasadniczo to, jak dużą siłę lub obciążenie może przyjąć metal, zanim się wygnie lub pęknie na dobre. Z technicznego punktu widzenia inżynierowie sprawdzają granicę plastyczności (punkt, w którym metal zaczyna się trwale zginać) i wytrzymałość na rozciąganie (punkt, w którym faktycznie pęka). W zależności od zastosowania, mogą również sprawdzać wytrzymałość na ściskanie (jak dobrze jest odporny na ściskanie) i udarność (jak duży wstrząs może wytrzymać przed pęknięciem). Mówiąc potocznie - wytrzymałość mówi o tym, jak wytrzymały jest metal pod naciskiem. Na przykład stalowe belki utrzymują drapacze chmur, ponieważ mają wysoką wytrzymałość na rozciąganie i granicę plastyczności, podczas gdy bardziej miękkie metale, takie jak aluminium, mogą się szybciej odkształcać. Tak więc, w jednym zdaniu: wytrzymałość oznacza, ile naprężeń może wytrzymać metal, zanim trwale ustąpi lub pęknie.

Jakie jest 10 najsilniejszych metali?

Jeśli uszeregujemy metale i stopy według ich wytrzymałości na rozciąganie (UTS) w temperaturze pokojowej - maksymalnego naprężenia, jakie mogą wytrzymać przed zerwaniem - oto solidna lista "top 10" często używana w inżynierii. Dokładne rankingi mogą się zmieniać w zależności od składu, obróbki i temperatury, ale daje to obraz rzeczywistego świata:

Szybka uwaga: niektóre materiały, takie jak węglik wolframu, są twardsze niż stal, ale technicznie nie są to czyste metale - są to cermetale (kompozyty ceramiki i metalu).

Który metal jest najsłabszy?

Jeśli mówimy o popularnych metalach konstrukcyjnych, magnez znajduje się w dolnej części wykresu wytrzymałości, z wytrzymałością na rozciąganie około 180-350 MPa. Jest miękki w porównaniu ze stalą czy tytanem, ale nie należy go lekceważyć - jest niezwykle lekki, co czyni go cennym w przemyśle lotniczym i samochodowym, gdzie waga ma większe znaczenie niż bezwzględna wytrzymałość. Metale takie jak ołów i cyna są jeszcze słabsze (poniżej 100 MPa), ale są używane z innych powodów - na przykład ołów do ekranowania, a cyna do powłok - a nie do obciążeń strukturalnych. Tak więc, chociaż magnez jest "najsłabszy" w surowych liczbach, nadal ma dużą przewagę w zakresie wytrzymałości do masy.

Jaki jest najmocniejszy metal pod względem wytrzymałości na rozciąganie?

Jeśli wziąć pod uwagę tylko czyste metale, wolfram wygrywa bezapelacyjnie dzięki najwyższej wytrzymałości na rozciąganie - może wytrzymać niewiarygodne naprężenia przed pęknięciem. Jednak w rzeczywistych zastosowaniach inżynieryjnych stale o ultrawysokiej wytrzymałości i superstopy na bazie niklu mogą w rzeczywistości przewyższać wolfram, ponieważ można je kształtować, spawać i poddawać obróbce w określonych warunkach. Właśnie dlatego przemysł lotniczy i obronny często polega na tych zaawansowanych stopach - są one mocne i podatne na obróbkę, podczas gdy wolfram jest gęsty i kruchy w obróbce.

Jaki materiał jest 100 razy mocniejszy od stali?

Wyrażenie to zwykle odnosi się do grafenu - pojedynczej warstwy atomów węgla ułożonych we wzór plastra miodu. W testach laboratoryjnych grafen wykazuje wytrzymałość na rozciąganie około 100 razy większą niż stal wagowo, co brzmi niesamowicie! Ale oto haczyk: nie jest to metal i nie jest to coś, z czego można zbudować podwozie samochodu (jeszcze). Pomyśl o nim jak o futurystycznym cudownym materiale - niezwykle wytrzymałym i lekkim w cienkich warstwach - ale wciąż dalekim od zastąpienia tradycyjnych metali konstrukcyjnych, takich jak stal czy tytan, w praktycznych zastosowaniach.

Jak gruby metal może ciąć maszyna CNC?

Zależy to od rodzaju maszyny CNC i stosowanego procesu cięcia.

• Frezarka CNC usuwa metal za pomocą wirujących frezów (frezów walcowo-czołowych). Jej ograniczeniem nie jest "grubość", ale zasięg i sztywność narzędzia. Powszechne jest frezowanie kieszeni o głębokości 75-150 mm, ale głębsze frezowanie wymaga specjalnych narzędzi o dużym zasięgu lub konfiguracji wieloetapowych.
• Wycinarka laserowa CNC może przeciąć stal o grubości 6-25 mm, w zależności od mocy lasera (typowo 2-10 kW).
• Cięcie plazmowe CNC może obsługiwać stal o grubości 25-50+ mm, co doskonale nadaje się do obróbki ciężkich blach.
• Cięcie strumieniem wody jest mistrzem pod względem wszechstronności - może ciąć 50-150+ mm prawie każdego metalu, w tym tytanu lub Inconelu.

W skrócie: nie ma jednej "maksymalnej grubości" - wszystko zależy od mocy maszyny, typu narzędzia i stabilności ustawień.

Który metal jest twardszy niż stal?

Jeśli chodzi o twardość - a nie wytrzymałość na rozciąganie - kilka materiałów bije na głowę typową stal. Na przykład węglik wolframu jest znacznie twardszy (stosowany w narzędziach tnących i wiertłach). Powłoki chromowe również osiągają wyższe wyniki w skali twardości i chronią powierzchnie przed zużyciem. Niektóre stale narzędziowe i martenzytyczne stale nierdzewne również stają się niezwykle twarde po obróbce cieplnej, choć w zamian mogą stracić wytrzymałość. Krótko mówiąc, "twardszy" nie zawsze oznacza "mocniejszy" - twardość pomaga oprzeć się zadrapaniom i zużyciu, podczas gdy wytrzymałość pomaga metalowi oprzeć się złamaniu. Zawsze wybieraj właściwość, która pasuje do danego zadania.
