Traitement thermique des pièces usinées CNC : Le guide complet

Le traitement thermique des pièces à commande numérique n'est généralement pas un “plus”. Il s'agit d'un choix de conception et de fabrication qui modifie les risques, les coûts, les délais et les besoins d'inspection. Si la pièce doit résister à l'usure, supporter une charge élevée sans céder ou survivre à des cycles de contrainte répétés, le traitement thermique peut faire la différence entre une conception fonctionnelle et une défaillance précoce. Si la pièce est principalement un support de fixation ou un couvercle, le traitement thermique peut seulement ajouter un risque de distorsion et des étapes supplémentaires sans retour sur investissement.

Ce guide se concentre sur la faisabilité. Il explique quand le traitement thermique a tendance à aider, quand il a tendance à créer des déchets, comment le placer dans la catégorie des traitements thermiques. Tournage CNC et Fraisage CNC et comment le spécifier sans laisser de place à l'interprétation.

Avez-vous besoin d'un traitement thermique ? Critères de décision clés

Le traitement thermique des pièces CNC est un processus de fabrication essentiel qui détermine la durabilité d'une pièce : la résistance d'une pièce usinée CNC à l'usure, à des charges élevées ou à une défaillance précoce dépend du choix du bon traitement thermique. Il ne s'agit pas seulement de durcir l'acier, mais d'adapter la méthode de traitement thermique à la fonction de la pièce.

Quels sont les avantages du traitement thermique des pièces usinées CNC ? (résistance, dureté, usure)

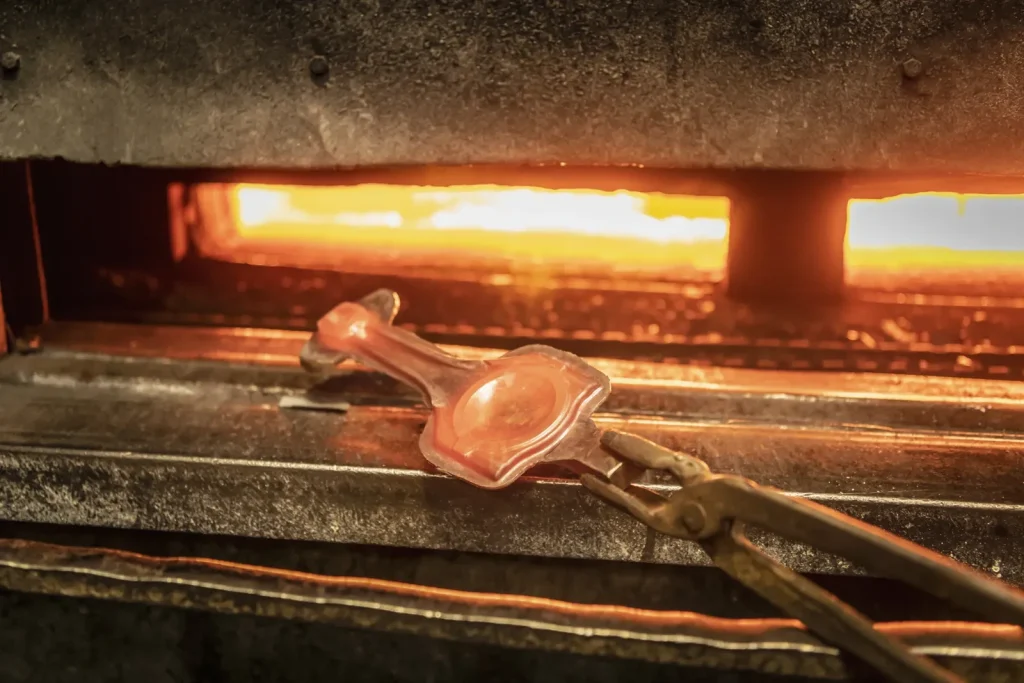

Le traitement thermique modifie la structure interne du métal par un chauffage et un refroidissement contrôlés. Pour les pièces usinées à la CNC, les raisons pratiques d'appliquer un traitement thermique sont généralement liées à l'un de ces besoins :

1. Dureté plus élevée (superficielle ou à cœur) La dureté est un indicateur de la résistance à l'indentation et est souvent en corrélation avec la résistance à l'usure. Lorsque des pièces glissent, roulent ou entrent en contact sous charge (dents d'engrenage, surfaces de came, axes, bagues), la dureté est souvent le facteur limitant.
2. Si la pièce est porteuse et dimensionnée à un niveau proche de la contrainte admissible, le renforcement du matériau de base peut permettre d'éviter une nouvelle conception. C'est là que le traitement thermique de l'acier allié est couramment utilisé.
3. Des procédés sélectifs (comme la trempe par induction) permettent de ne durcir que la surface de travail, en conservant les filetages et les caractéristiques de précision dans un état usinable ou plus résistant.

Un point essentiel pour les acheteurs : le traitement thermique ne consiste pas seulement à “rendre la pièce plus dure”. De nombreuses défaillances sont dues à des pièces dures mais trop fragiles, ou à des pièces solides mais déformées hors tolérance. L'avantage est réel, mais il dépend du choix d'une méthode adaptée au mode de défaillance.

Quand le traitement thermique ajoute un risque : distorsion, surdurcissement, sous-durcissement, délai d'exécution

Le traitement thermique des pièces usinées à la CNC comporte plusieurs risques qui sont d'autant plus importants que la géométrie et les tolérances sont serrées :

Déformation et gauchissement Le chauffage et le refroidissement peuvent libérer les contraintes résiduelles de l'usinage et du matériau d'origine. La trempe (refroidissement rapide) ajoute des gradients thermiques qui peuvent déformer des sections minces, déformer des alésages ou modifier la planéité.

La trempe et le revenu peuvent produire une structure très dure qui se fissure ou s'écaille en service si elle n'est pas revenue correctement. D'autre part, un cycle insuffisant, une mauvaise répartition des charges ou une mauvaise trempe peuvent laisser la pièce plus molle que ce qui est indiqué sur le dessin.

Délais supplémentaires et effets de la mise en lots Le traitement thermique est souvent effectué par lots. Cela peut allonger le temps d'attente, même si le cycle du four lui-même n'est pas long. Cela peut également créer des variations d'une pièce à l'autre si des charges mixtes ou une fixation incohérente sont utilisées.

Si la pièce est de haute précision, il faut s'attendre à ce que le traitement thermique déplace certaines dimensions, à moins que le plan de traitement ne soit conçu pour gérer ce phénomène.

Tableau de décision rapide : fonction de la pièce (engrenages/arbres/raccords) par rapport au traitement typique (tableau)

Le tableau ci-dessous n'est pas un ensemble de règles. Il s'agit d'une vue “commune” qui vous aide à vérifier si le traitement thermique est susceptible de faire partie de la solution.

Quand le traitement thermique est-il nécessaire pour les pièces à commande numérique ?

Le traitement thermique est généralement nécessaire lorsque la fonction de la pièce dépend d'une dureté, d'une résistance à l'usure ou d'une grande solidité que l'état du matériau de base ne permet pas d'atteindre. Il est également utilisé lorsque seules certaines zones doivent être dures (par exemple, les dents d'un engrenage). Si la pièce est peu sollicitée et ne subit pas de contact glissant, le traitement thermique peut ajouter un risque de distorsion sans améliorer les performances.

Le timing du traitement thermique dans le flux de travail de la CNC (avant, pendant, après l'usinage)

Le moment choisi pour le traitement thermique dans l'usinage CNC a un impact direct sur la précision des pièces et les taux de rebut. Le choix du traitement thermique avant, pendant ou après l'usinage dépend de l'équilibre entre le contrôle de la distorsion, l'usinabilité et les objectifs du processus de traitement thermique.

Séquencement des meilleures pratiques : machine d'ébauche → traitement thermique → machine de finition pour gérer la distorsion

Une séquence courante et pratique pour les pièces en acier à tolérances serrées est la suivante :

1. Machine d'ébauche : enlève la plus grande partie de la matière, en laissant un stock planifié sur les caractéristiques critiques.
2. Traitement thermique : trempe + revenu (ou autre cycle choisi).
3. Finition de la machine : amener les alésages, les faces et les ajustements à la taille finale après le déplacement de la pièce.

Cette approche accepte que le traitement thermique puisse déformer la pièce, puis utilise l'usinage de finition pour rétablir la précision. Elle réduit également le risque que les surfaces finales soient endommagées par l'écaillage ou la manipulation.

Une façon simple d'y penser : l'usinage grossier “crée” des contraintes et expose une géométrie asymétrique ; le traitement thermique “libère” les contraintes et ajoute des gradients thermiques ; l'usinage de finition “répare” la géométrie après qu'elle s'est stabilisée.

Traitement thermique avant usinage vs. après usinage

Il n'existe pas de règle universelle sur la question de savoir s'il faut procéder à un traitement thermique avant ou après l'usinage CNC. La décision est généralement influencée par deux réalités concurrentes :

Traitement thermique avant usinage (usinage de la pièce à l'état trempé)

• Il est utile lorsque vous souhaitez que les dimensions finales soient coupées une fois que le matériau est déjà dans son état final.
• Peut réduire la nécessité de prévoir la distorsion.
• Rend l'usinage plus difficile (usure de l'outil, taux d'enlèvement plus faibles et risque accru d'endommagement de la surface).

Traitement thermique après l'usinage (usinage doux, puis durcissement)

• Il est utile lorsque l'usinabilité est la principale préoccupation et que la géométrie est complexe.
• Le risque de bris d'outil et le temps de cycle pendant l'usinage peuvent être réduits.
• Augmente le risque de déformation hors tolérance de la pièce après le chauffage.

Pour de nombreuses pièces CNC en acier, l'approche mixte (ébauche → traitement thermique → finition) est utilisée parce qu'elle permet d'équilibrer ces compromis.

Quelle quantité de stock doit-on laisser pour la finition après le chauffage ?

La quantité de stock à laisser n'est pas un chiffre unique qui s'applique à toutes les pièces. Elle dépend de la géométrie, de l'alliage et de la méthode de traitement thermique. Ce que vous pouvez faire, même au début de la conception, c'est planifier le stock de manière logique afin de pouvoir revenir à la tolérance.

Liste de contrôle pour la planification des tolérances (pour la finition post-chauffage) :

• Identifier les caractéristiques qui doivent être finalisées après le traitement thermique (alésages des roulements, ajustements des joints, points de référence des engrenages).
• Évitez de finir les parois minces ou les éléments longs et élancés avant la trempe s'ils sont susceptibles de bouger.
• Laissez une marge d'usinage sur les points de référence critiques afin de pouvoir rétablir l'alignement après le chauffage.
• Prévoir des points de référence de contrôle qui existent encore après l'usinage grossier, de sorte qu'une reprise après chauffage soit possible.
• Documenter l'ordre prévu sur le dessin ou les notes de la défonceuse afin que le fournisseur ne devine pas.

Il s'agit moins de choisir une valeur d'action magique que de ne pas s'enfermer dans une situation où tout mouvement entraîne une perte.

Faut-il procéder à un traitement thermique avant ou après l'usinage CNC ?

Si les tolérances serrées sont importantes, une approche courante consiste à procéder d'abord à l'usinage grossier, puis au traitement thermique et enfin à l'usinage de finition. Si l'usinage est difficile à l'état trempé, le fait d'effectuer tout l'usinage après le traitement thermique peut augmenter les risques et les coûts liés à l'outillage. Si le risque de distorsion est élevé, l'usinage final après le traitement thermique est souvent la solution la plus sûre, même si elle ajoute des étapes.

Principaux procédés de traitement thermique pour les pièces usinées (rôle de chacun)

Il est essentiel de comprendre les processus de traitement thermique courants pour les pièces usinées à commande numérique. Du recuit des pièces usinées à la trempe et au revenu, chaque méthode de traitement thermique joue un rôle unique dans l'amélioration des propriétés des pièces métalliques.

Recuit pour l'usinabilité : typique 550-950°C avec ~1 heure de maintien.

Le recuit est généralement utilisé pour adoucir l'acier et améliorer l'usinabilité. Dans les flux de travail CNC, le recuit est souvent envisagé lorsque le matériau entrant est trop dur ou trop irrégulier pour être usiné de manière prévisible, ou lorsqu'il est nécessaire de réinitialiser la microstructure avant une étape de trempe ultérieure.

L'idée clé : le recuit consiste à chauffer le métal puis à le refroidir de manière contrôlée afin que la structure devienne plus facile à couper et moins sollicitée.

Gamme de paramètres de recuit typique (orientation générale) :

Ces valeurs sont volontairement larges. Les cycles réels dépendent de la nuance d'acier et de l'épaisseur de la section, et ils sont souvent contrôlés par des normes ou des spécifications internes.

Normalisation de la structure : 800-900°C + refroidissement par air

La normalisation est utilisée pour homogénéiser la structure de l'acier. Elle est souvent choisie lorsque l'objectif est d'obtenir une structure de grain plus uniforme et une réponse plus prévisible à une trempe ultérieure. Pour les pièces fabriquées à partir de certains aciers, la normalisation peut également contribuer à réduire la variabilité entre les chaleurs du matériau.

La normalisation consiste généralement à chauffer à haute température, puis à refroidir dans l'air.

Plage typique de paramètres de normalisation (orientation générale) :

Pour les pièces à commande numérique, la “cohérence” peut être aussi importante que la résistance absolue. Si la dureté d'un lot varie après la trempe, il peut casser les outils lors de l'usinage de finition ou échouer aux tests d'acceptation.

Durcissement + trempe : 800-850°C puis refroidissement eau/huile

Le durcissement (suivi de la trempe) est l'étape que la plupart des gens associent au traitement thermique. En termes simples, le métal est chauffé à la température d'austénitisation, puis rapidement refroidi pour former une structure plus dure.

La plage de température pour la trempe de l'acier est la suivante : 800-850°C, puis refroidissement rapide dans l'eau ou l'huile.

Diagramme de processus (conceptuel) :

Principaux risques (liés à l'ingénierie) :

• Le risque de fissuration augmente avec une trempe plus rapide et des changements brusques de section.
• Le risque de distorsion augmente avec l'épaisseur inégale de la section, la géométrie asymétrique et le refroidissement inégal.
• Un sous-durcissement peut se produire si la température, le trempage ou la sévérité de la trempe ne sont pas adaptés à l'alliage.
• La surdurcissement n'est pas seulement “trop dur”. Il peut s'agir d'un état fragile qui cède sous l'effet d'un impact ou de la fatigue.

La trempe et la réduction des contraintes sont souvent abordées ensemble parce que l'usinage peut laisser des contraintes dans la pièce et que la trempe ajoute des contraintes supplémentaires par le biais des gradients thermiques. Si vous ne tenez pas compte de cette interaction, vous risquez d'être confronté à des variations dimensionnelles.

Revenu pour la ténacité : 150-200°C à basse température, 550-650°C à haute température ; éviter la zone de fragilisation de 250-400°C.

Le revenu est généralement effectué après le durcissement et la trempe. Il permet de réduire la fragilité et d'ajuster l'équilibre dureté/durcissement. Le revenu n'est pas facultatif si la pièce doit résister aux chocs, à la flexion ou aux charges cycliques.

Gammes de trempe données :

• Basse température : 150-200°C
• Température élevée : 550-650°C
• Éviter la zone de fragilisation par revenu pour les aciers au carbone/alliés : 250-400°C (480-750°F)

La “zone de fragilisation” est importante car certains aciers peuvent présenter une ténacité réduite lorsqu'ils sont trempés dans cette plage. Cela ne signifie pas que tous les aciers seront défaillants, mais il s'agit d'une zone de risque connue qui doit être prise en compte lors de la sélection d'une cible de revenu.

Tableau de la gamme de trempe (conceptuel) :

Adéquation des matériaux : quels sont les alliages CNC les plus adaptés ?

Tous les matériaux CNC ne réagissent pas de la même manière au traitement thermique - les pièces en acier offrent les plus grands gains de propriétés, tandis que le durcissement des pièces en acier inoxydable et en aluminium nécessite un examen minutieux de l'alliage et de la trempe pour un traitement thermique efficace.

Acier (le plus courant) : le traitement thermique permet d'obtenir les propriétés les plus importantes.

L'acier est l'alliage le plus couramment utilisé pour le traitement thermique des pièces à commande numérique, car le changement de propriétés peut être important et parce que de nombreuses nuances d'acier sont conçues pour réagir à un chauffage et à un refroidissement contrôlés.

Du point de vue de la faisabilité, l'acier est également le matériau qui offre le plus grand nombre d'options de traitement : recuit pour l'usinabilité, normalisation pour la structure, trempe + revenu pour la dureté/résistance, revenu pour la ténacité, et méthodes de trempe localisée telles que l'induction.

Sélecteur d'aptitude à l'emploi de l'acier (haut niveau) :

Même lorsque le matériau est “traitable thermiquement”, la géométrie de la pièce peut encore constituer un obstacle. Les parois minces, les arbres longs et minces et les poches asymétriques sont les éléments déclencheurs de distorsion les plus courants.

Alliage 4340 : jusqu'à 260 000 psi à la traction après traitement thermique (repère + mise en garde)

L'acier allié 4340 est souvent évoqué pour des applications à haute résistance. L'une des références de l'industrie est une résistance à la traction de 260 000 psi après traitement thermique.

Mise en garde : il s'agit d'une référence à source unique qui doit être considérée comme un objectif dépendant de l'état exact, de la taille de la section et du contrôle du processus. Pour les décisions techniques, il convient de confirmer les exigences en matière de propriétés à l'aide d'un ensemble de données sur les matériaux faisant autorité ou d'une spécification liée à l'état exact du traitement thermique.

Le 4340 devient un outil de décision CNC pratique dans les discussions sur la substitution des matériaux. Si la conception s'oriente vers des alliages de première qualité pour la résistance, un acier allié traité thermiquement peut répondre au besoin de résistance à un coût de matériau inférieur, si la résistance à la corrosion et le poids ne sont pas les facteurs principaux.

Alliages d'aluminium et d'acier inoxydable : traitables dans certains cas, complexes dans la pratique (liste de contrôle des limitations)

Les aciers inoxydables et les alliages d'aluminium peuvent être traités thermiquement dans certains cas, mais la décision est moins facile à prendre que pour les aciers au carbone/alliés courants.

Liste de contrôle des limitations (ce qui tend à compliquer les pièces CNC) :

• Le traitement thermique de l'acier inoxydable varie considérablement d'une famille à l'autre. Le “durcissement de l'acier inoxydable” n'est pas un processus unique ; certaines qualités réagissent bien tandis que d'autres ne réagissent pas de la même manière.
• Le traitement thermique de l'aluminium dépend fortement de l'alliage et de l'état. Certains alliages peuvent être traités thermiquement, alors que l'aluminium pur ne l'est pas.
• Le risque de distorsion est toujours présent, et les fines caractéristiques CNC peuvent se déplacer même si la température est inférieure aux cycles de trempe de l'acier.
• Si la pièce est à nouveau usinée après le chauffage, l'état de surface est important. Certaines méthodes laissent des surfaces plus propres que d'autres, ce qui a une incidence sur la finition et le contrôle.

Pour les pièces en aluminium, les acheteurs s'interrogent également sur la réduction des contraintes. La raison pratique est que l'usinage peut introduire des contraintes résiduelles et qu'une exposition thermique ultérieure peut permettre à ces contraintes de se relâcher et de modifier la forme de la pièce. Même si la “trempe” n'est pas le but recherché, des étapes thermiques peuvent être utilisées pour gérer la stabilité, mais la méthode exacte doit correspondre à l'alliage et au système de trempe utilisés.

Les pièces CNC en aluminium peuvent-elles être traitées thermiquement ?

Certains alliages d'aluminium peuvent être traités thermiquement, mais cela dépend de l'alliage et de la température de départ. L'aluminium pur ne réagit pas de la même manière. Pour les pièces à commande numérique, le traitement n'est qu'un élément ; la stabilité dimensionnelle et la nécessité d'un usinage ultérieur déterminent souvent s'il vaut la peine de le faire.

Choix du procédé pour des besoins localisés : trempe sous vide ou trempe sélective

La sélection de la bonne méthode de traitement thermique pour les pièces à commande numérique implique de choisir entre des processus complets et des processus localisés. Le traitement thermique sous vide et la trempe sélective par induction offrent chacun des avantages uniques en termes de précision, de contrôle de la distorsion et de cémentation.

Traitement thermique sous vide pour les pièces à commande numérique : pourquoi le choisir (contrôle de la distorsion, consistance, surface propre)

Le traitement thermique sous vide est souvent choisi pour les pièces usinées par CNC lorsque l'acheteur se soucie de trois résultats pratiques :

• Contrôle de la distorsion : bien que le vide n'élimine pas les mouvements, il est couramment choisi lorsque l'objectif est un meilleur contrôle dimensionnel par rapport à des environnements plus agressifs.
• Cohérence : l'atmosphère contrôlée et le contrôle du cycle peuvent améliorer la répétabilité entre les lots.
• Surface propre : le traitement sous vide peut réduire la contamination et l'écaillage de la surface, ce qui peut être important lorsque les pièces doivent être renvoyées à une machine-outil pour être finies sans étapes de nettoyage supplémentaires.

Il s'agit moins d'un “traitement thermique de qualité supérieure” que d'une réduction des risques en aval. Si vous prévoyez un usinage de finition après le traitement thermique, une surface propre facilite à la fois le maintien en position de travail et la mesure.

Trempe sélective par induction : ciblage des dents d'engrenage sans impact sur les filetages/tolérances

La trempe par induction utilise un champ électromagnétique pour chauffer rapidement une région localisée, suivi d'un refroidissement rapide. L'idée de base pour les pièces à commande numérique est le changement sélectif des propriétés : durcir la surface qui s'use, éviter de modifier le reste de la pièce.

C'est le cas pour des caractéristiques telles que les dents d'engrenage, pour lesquelles vous souhaitez une dureté de surface pour l'usure, mais vous ne voulez pas risquer de tirer des filets, des alésages ou des points de référence d'alignement hors de la tolérance sur l'ensemble de la pièce.

Diagramme d'application (conceptuel) :

Les méthodes sélectives peuvent également réduire la nécessité d'un enlèvement de matière important après le chauffage sur les zones non critiques, car vous ne durcissez pas tout.

Choix entre le traitement intégral et le traitement sélectif : matrice de compromis coût/précision

Le traitement sélectif n'est pas toujours moins cher. L'installation et la validation peuvent s'avérer non triviales. La trempe d'une pièce entière peut encore être la solution la plus simple si la pièce peut tolérer des mouvements et si la section transversale entière doit supporter une charge.

Qu'est-ce que la trempe par induction et quand faut-il l'utiliser ?

La trempe par induction est un traitement thermique sélectif qui consiste à chauffer une zone ciblée par induction électromagnétique, puis à la refroidir pour créer une surface durcie. Elle est souvent utilisée lorsque seule une surface de travail nécessite une résistance élevée à l'usure, comme les dents d'un engrenage, alors que les filetages voisins ou les ajustements à tolérance serrée ne doivent pas être affectés. Elle peut réduire le risque de distorsion de la pièce entière par rapport au chauffage et à la trempe de la pièce entière.

Distorsion, gauchissement et contrôle de la tolérance (comment éviter les rebuts)

La distorsion et le gauchissement sont des risques courants du traitement thermique des pièces à commande numérique, en raison des contraintes résiduelles, d'un refroidissement inégal et de la géométrie. Une fixation correcte, la sélection des moyens de refroidissement et l'inspection permettent d'éviter les rebuts et de maintenir les tolérances.

Causes profondes de la distorsion lors du traitement thermique : géométrie, contraintes résiduelles, refroidissement inégal (tableau de cause à effet).

La distorsion n'est pas aléatoire. Elle provient généralement de quelques causes répétables qui interagissent :

En pratique, si une pièce est déjà difficile à maintenir à plat pendant l'usinage, elle sera souvent difficile à maintenir droite pendant la trempe.

Fixation et fours à tolérances serrées : quand ils sont indispensables (liste de contrôle)

La fixation et les fours contrôlés deviennent moins facultatifs lorsque la pièce devient plus fine, plus longue ou plus sensible aux tolérances.

Lorsque la fixation et un contrôle plus étroit du four tendent à être essentiels :

• Arbres longs et minces pour lesquels la rectitude est une exigence fonctionnelle.
• Plaques minces ou supports où la planéité est importante et où les poches éliminent la rigidité.
• Pièces présentant une coaxialité critique ou une position réelle entre les caractéristiques qui seront finies après le chauffage.
• Charges qui doivent être répétables d'un lot à l'autre (attentes de type aérospatial, même si l'application n'est pas aérospatiale).

Même avec une bonne fixation, il faut s'attendre à un certain mouvement et planifier les tolérances d'usinage et l'inspection en conséquence.

Choix des moyens de refroidissement : eau vs huile vs air (matrice des risques ; incertitude liée à l'alliage)

Le choix du milieu de trempe est l'un des principaux facteurs de risque de fissuration et de distorsion. Le choix dépend de l'alliage et la meilleure option n'est pas universelle. Les données présentées ici fournissent des indications qualitatives plutôt que des courbes de refroidissement quantifiées, de sorte que le tableau ci-dessous est conçu comme un compromis entre les risques, et non comme une promesse de performance.

Les alliages réagissant différemment, cette matrice doit être considérée comme un point de départ pour une discussion avec le traiteur thermique, et non comme une spécification en soi.

Plan d'inspection après traitement thermique : contrôles de dureté + vérification dimensionnelle

Si vous ne vérifiez pas la dureté et les dimensions après le traitement thermique, vous ne savez pas ce que vous avez reçu. Le plan d'inspection fait partie de la faisabilité, car il permet de réduire les coûts et d'identifier les problèmes suffisamment tôt pour pouvoir les retravailler.

Diagramme de flux de travail (conceptuel) :

Les contrôles de dureté confirment le résultat du traitement thermique. Les contrôles dimensionnels confirment que la surépaisseur et la séquence d'usinage prévues sont suffisantes. Pour les pièces usinées par CNC, les deux sont nécessaires car une pièce peut être “suffisamment dure” et rester inutilisable si des caractéristiques clés sont déplacées.

Comment spécifier le traitement thermique sur les dessins CNC et les commandes (éviter les ambiguïtés) ?

Une spécification claire du traitement thermique des pièces à commande numérique sur les dessins et les commandes permet d'éviter les litiges et les rebuts. Elle doit inclure le processus de traitement thermique, les objectifs de dureté, les notes de séquence et les détails des processus sélectifs ou de durcissement de l'acier inoxydable.

Ce qu'il faut indiquer : le nom du procédé, la condition, les objectifs de dureté et les notes de séquence (modèle de spécification).

Les instructions ambiguës concernant le traitement thermique sont une cause fréquente de litiges et de rebuts. Un appel réalisable comprend généralement : le procédé, l'état final, un objectif mesurable (dureté) et des notes sur la séquence si une finition est nécessaire après le traitement thermique.

Modèle de spécification (à modifier pour qu'il corresponde à votre système de normes internes) :

• Processus de traitement thermique : (Recuit / Normalisation / Trempe + Trempe + Revenu / Traitement thermique sous vide / Trempe par induction)
• Matériau et état : (indiquer l'alliage et l'état initial en cas de contrôle)
• Objectif de dureté : (indiquer l'exigence de dureté sous forme de plage ou de minimum/maximum par dessin)
• Note de séquence : “Usinage brut → traitement thermique → usinage de finition caractéristiques critiques” (si nécessaire)
• Définition du traitement localisé (si sélectif) : identifier les surfaces/régions à durcir et les régions à protéger.

Même si votre organisation utilise des normes détaillées, l'ajout d'une note de séquence en langage clair permet d'éviter que le fournisseur ne choisisse un ordre différent qui modifie le comportement de la distorsion.

Certification et vérification des fournisseurs : ce qu'il faut demander et les signaux d'alarme (liste de contrôle de l'audit)

Pour les pièces à commande numérique, la qualité du traitement thermique dépend souvent du fournisseur. Le filtrage ne concerne pas seulement les industries réglementées ; il permet également de réduire les variations d'un lot à l'autre.

Liste de contrôle de l'audit (ce qu'il faut demander/confirmer) :

• Un dossier de certification comprenant le cycle réel utilisé et les résultats de dureté pour le lot.
• Identification claire des matériaux et traçabilité des lots.
• Preuve que l'équipement de mesure utilisé pour les contrôles de dureté est contrôlé et calibré.
• Une voie claire pour traiter les résultats non conformes (réchauffer, retremper, critères de rebut).

Drapeaux rouges :

• Résultats de dureté manquants ou rapportés sans lien avec le lot.
• Des déclarations vagues telles que “traitement thermique selon la norme” sans qu'aucune norme ne soit spécifiée.
• Aucune indication sur la manière dont les limites de la trempe sélective sont contrôlées (pour les cas d'induction).

Taille des lots et stratégie de mise en lots : réduction de la variation entre les pièces (tableau du plan de contrôle)

La mise en lots affecte la cohérence. Les charges mélangées peuvent chauffer et refroidir différemment, et le placement des pièces peut modifier les résultats. Un plan de contrôle simple est utile lorsque vous avez besoin d'un comportement de finition CNC reproductible.

Comment spécifier le traitement thermique des pièces à commande numérique ?

Spécifiez le processus (par exemple, trempe + revenu), l'état final requis et un objectif de dureté mesurable. Si la finition après la trempe est nécessaire pour gérer la distorsion, ajoutez une note de séquence claire pour que le fournisseur ne devine pas. Pour les procédés sélectifs tels que la trempe par induction, définissez les surfaces qui doivent être trempées et les caractéristiques qui doivent être protégées.

Coût, délai et retour sur investissement : l'analyse de rentabilité

L'analyse de rentabilité du traitement thermique des pièces CNC dépend du coût, du délai d'exécution et du retour sur investissement. Le traitement thermique est très coûteux, mais il permet d'économiser de l'argent grâce à la substitution de matériaux, à l'allongement de la durée de vie et à la réduction des rebuts pour les pièces usinées à la CNC.

Structure de prix typique : frais de lot $175-$300 et ce qui détermine le coût total

Le coût du traitement thermique est souvent indiqué sous la forme d'un tarif par lot, le prix étant influencé par la taille de la pièce, le matériau et les contrôles spéciaux. Une fourchette typique de frais de lot donnée dans les entrées est de $175-$300. Ce chiffre ne définit pas à lui seul votre coût total, car des effets secondaires peuvent dominer (risque de rebut, usinage de reprise, temps d'inspection).

Ventilation des inducteurs de coûts (conceptuelle) :

Quel est le coût du traitement thermique sous vide ? Les données d'entrée fournissent la fourchette des frais de lot ($175-$300) en tant que structure typique, mais elles ne fournissent pas de prix vérifié distinct spécifique au traitement sous vide. Dans la pratique, le vide est choisi pour le contrôle de la distorsion et la propreté de la surface, de sorte que la décision relative au coût devrait inclure la réduction attendue des étapes de reprise et de nettoyage, et pas seulement le prix du four.

RSI de la substitution des matériaux : 4340 vs titane avec des économies de $2-$5/lb

L'un des arguments les plus clairs en matière de retour sur investissement pour le traitement thermique est la substitution de matériaux. Les données d'entrée comprennent un exemple de comparaison : l'utilisation d'un acier allié 4340 traité thermiquement à la place du titane permet d'économiser $2-$5 par livre en termes de coût des matériaux, tout en atteignant des objectifs de résistance élevés (avec la mise en garde précédente concernant le critère de résistance à la traction).

Un concept simple de calculateur de retour sur investissement pour une faisabilité rapide :

• Estimer le poids de la pièce (lb).
• Multiplier par $2-$5/lb d'économies potentielles (une fourchette, pas une promesse).
• Soustraire les coûts supplémentaires : frais de traitement thermique, inspection supplémentaire, finition supplémentaire.
• Ajouter une indemnité de risque si la distorsion peut conduire à la mise au rebut.

Ce type d'estimation fonctionne mieux lorsque la pièce est suffisamment lourde pour que le coût des matériaux représente une fraction importante du coût total.

Impact sur le débit : temps de traitement supplémentaire par rapport aux gains de performance

Le traitement thermique ajoute des étapes de programmation et généralement des temps d'attente parce qu'il s'agit d'un traitement par lots. Cela est vrai même lorsque le cycle du four n'est pas long.

Calendrier de type Gantt (conceptuel) :

Dans une étude de cas fournie, la durée totale du programme était de 2,5 semaines, dont 5 jours attribués au traitement thermique. Vos chiffres varieront, mais la structure est commune : le traitement thermique n'est souvent pas l'étape la plus longue, mais il peut être l'étape qui donne le rythme.

Types de référence pour la validation : rapports sur les coûts de l'industrie + données universitaires sur la propriété

Pour une analyse de rentabilité défendable, traitez les coûts et les propriétés comme deux tâches de validation distinctes :

• Utiliser des données crédibles sur les coûts (devis, historique interne et rapports sur les coûts de l'industrie) pour déterminer les frais de lot, les travaux de reprise et l'effort d'inspection.
• Utiliser des données de propriétés faisant autorité (manuels et sources académiques) pour confirmer que l'alliage sélectionné et les conditions de traitement thermique peuvent répondre aux objectifs de conception.

Études de cas réels et enseignements pratiques

Des études de cas réels montrent comment le traitement thermique des pièces CNC résout des problèmes courants - du traitement thermique sous vide des pièces aérospatiales 4340 à la trempe par induction des dents d'engrenage, chaque cas démontre la valeur de la bonne méthode de traitement thermique.

Étude de cas : Pièce aérospatiale 4340 + traitement thermique sous vide (2,5 semaines au total ; 5 jours de traitement thermique ; économies)

Contexte : Une pièce aérospatiale à haute résistance a été initialement orientée vers un alliage de première qualité en raison des objectifs de résistance. Ce qui a été fait : La pièce a été usinée par commande numérique à partir d'un alliage d'acier 4340, puis traitée thermiquement sous vide. Résultat : Le programme a permis de répondre aux exigences de résistance dans un délai total de 2,5 semaines, dont 5 jours pour l'étape du traitement thermique, et de réaliser des économies par rapport à une direction à base de titane. Pourquoi c'est important : Cet exemple montre la voie à suivre : utiliser un acier pouvant être traité thermiquement et un processus contrôlé (sous vide) lorsque l'état de surface et le contrôle de la distorsion sont importants et lorsque les contraintes de poids et de corrosion n'obligent pas à utiliser un alliage de qualité supérieure.

Cela ne prouve pas que le 4340 remplace toujours le titane. Il s'agit d'un exemple de modèle de substitution qui peut être réalisable lorsque les facteurs de conception sont principalement les propriétés mécaniques et le coût.

Étude de cas : Durcissement par induction des dents d'engrenage pour prolonger leur durée de vie sans perte de tolérance

Contexte : Les engrenages devaient présenter une plus grande résistance à l'usure de surface au niveau des dents, mais d'autres caractéristiques (telles que les filets ou les sections critiques pour l'alignement) ne pouvaient pas tolérer les mouvements ou les changements de dureté de l'ensemble de la pièce. Ce qui a été fait : Une trempe sélective par induction a ciblé les dents de l'engrenage après l'usinage CNC. Résultat : Les dents trempées ont prolongé la durée de vie tout en évitant de modifier les tolérances non ciblées. Pourquoi c'est important : Il s'agit de la décision classique entre la cémentation et le revenu dans la pratique. Si vous n'avez besoin que d'une “caisse” dure (zone de surface), la trempe sélective peut vous éviter de modifier l'ensemble de la pièce et de chercher à obtenir des tolérances partout.

C'est aussi un bon exemple de la raison pour laquelle la “cémentation pour les pièces en acier” est souvent un outil de gestion de la géométrie, et pas seulement un outil de lutte contre l'usure.

Étude de cas : Séquence d'ébauche → trempe → revenu pour équilibrer la résistance à l'usure et l'absorption des chocs

Contexte : Les composants en acier devenaient trop fragiles après la trempe initiale, et le risque de distorsion créait des déchets lorsque les caractéristiques finales étaient usinées avant le traitement thermique. Ce qui a été fait : Le processus a été défini comme suit : usinage grossier d'abord, suivi d'une trempe (avec de l'eau ou de l'huile selon le cas), puis d'un revenu pour améliorer la ténacité. L'usinage final était réservé à la fin du traitement thermique. Résultat : Les pièces ont atteint une résistance à l'usure et une meilleure capacité à absorber les chocs, tout en réduisant les rebuts liés au déplacement des surfaces finies après le traitement thermique. Pourquoi c'est important : Cet exemple montre pourquoi le traitement thermique n'est pas une étape mineure de “nettoyage”. C'est l'étape qui décide souvent si une pièce CNC trempée survivra aux charges réelles.

Liste de contrôle finale : choix du traitement thermique pour les pièces usinées à la machine à commande numérique (cadre décisionnel d'une page à télécharger)

Utilisez ce document comme cadre décisionnel interne d'une page lorsque vous devez décider si le traitement thermique des pièces usinées par CNC est faisable et comment contrôler les risques :

Fonction et mode de défaillance

• Le risque dominant est-il l'usure, la limite d'élasticité/la surcharge, la fatigue ou la fragilité due aux chocs ?
• Avez-vous besoin d'une résistance globale, d'une dureté superficielle ou des deux ?

Adéquation des matériaux

• L'acier allié choisi est-il conçu pour réagir au recuit, à la normalisation, au durcissement et à la trempe ?
• S'il s'agit d'acier inoxydable ou d'aluminium : l'alliage/le tempérament spécifique peut-il être traité thermiquement, et l'objectif est-il la dureté, la réduction des contraintes ou la stabilité ?

Sélection du processus

• Trempe intégrale + trempe + revenu ou trempe sélective par induction : laquelle correspond au mode de défaillance ?
• Un traitement thermique sous vide est-il nécessaire pour assurer l'état et la consistance de la surface ?

Calendrier de travail

• Pouvez-vous réaliser une ébauche, puis un traitement thermique et enfin une finition des caractéristiques critiques ?
• Les données de référence et les réserves sont-elles planifiées de manière à ce que les distorsions puissent être corrigées ?

Contrôle de la distorsion

• La géométrie présente-t-elle des transitions entre l'épaisseur et la finesse, de longues sections élancées ou de grandes poches ?
• Une fixation est-elle nécessaire, et le risque lié au milieu de trempe est-il acceptable ?

Spécification et inspection

• Le processus, l'état, les objectifs de dureté et les notes de séquence sont-ils clairement définis sur le dessin/PO ?
• Le plan d'inspection post-chauffe est-il défini (dureté + dimensions) avant que les pièces ne soient soumises à la finition finale ?

Analyse de rentabilité

• Le coût supplémentaire du lot (structure type : $175-$300), plus les frais d'inspection et de finition, est-il justifié par rapport au gain de performance ?
• Si l'on envisage une substitution (exemple : 4340 contre titane), le delta de matériau de $2-$5/lb justifie-t-il un traitement thermique et des contrôles de risque ?

FAQ

Références

https://www.iso.org

https://www.sae.org

https://www.nadcap.org
