CNC G-Code et M-Code : Guide du langage de programmation de la CNC

Le code g et le code m de la CNC constituent la base de la programmation de la CNC. Ils influencent la sécurité de l'usinage, le temps d'essai, le temps de programmation et la facilité des révisions, ainsi que le niveau de risque spécifique au contrôleur avant le début de la production.

Pour les ingénieurs et les acheteurs qui commencent à utiliser un guide sur la programmation g, la question utile n'est pas seulement “que signifient ces codes ?”. La meilleure question est la suivante : quand le code manuscrit est-il pratique, quand doit-on se fier aux résultats de la FAO et que doit-on vérifier avant qu'un programme ne s'exécute sur une machine spécifique ?

Ce que sont les codes g et m de la CNC et pourquoi ils sont importants

Le code G est utilisé pour contrôler la machine-outil et déplacer l'outil le long de trajectoires précises dans le processus d'usinage par commande numérique par ordinateur. Le code M, également connu sous le nom de code divers, contrôle les fonctions d'exploitation de la machine qui soutiennent le processus d'usinage du machiniste, telles que le démarrage de la broche, l'arrosage, le changement d'outil, l'arrêt et la fin du programme. En termes simples, le code G correspond à la logique et à la géométrie du mouvement pour les systèmes de commande numérique, tandis que le code M correspond à la logique de l'état de la machine pour le fonctionnement général de la machine.

G90 G54 G00 X0 Y0, où chaque lettre est suivie d'un chiffre, appelle le positionnement absolu avant un déplacement rapide, tandis que M03 S2500 est responsable de la rotation de la broche dans le sens des aiguilles d'une montre à la vitesse définie. Des réglages appropriés garantissent le bon fonctionnement de la machine et la précision des coupes. La position de la machine et la position de travail n'étant pas la même référence, la stratégie de décalage doit être vérifiée avant d'exécuter le programme.

Cela est important car un programme de pièces ne fonctionne que s'il est adapté à la machine et au contrôleur utilisés. Les commandes qui indiquent à la machine à commande numérique ce qu'elle doit faire doivent correspondre à celles du contrôleur pour éviter les échecs de production. De la même manière, les fonctions de la machine peuvent être correctes mais ne pas aboutir si les commandes de mouvement utilisent le mauvais mode d'avance, le mauvais plan, le mauvais système d'unités ou la mauvaise logique de coordonnées.

Différence entre le code g et le code m en CNC

La différence entre le code g et le code m en CNC est d'ordre fonctionnel. Le code G gère le mouvement de l'outil et les fonctions de la machine liées au mouvement, tandis que le code M contrôle les opérations auxiliaires de la machine telles que la broche, le liquide de refroidissement et les actions auxiliaires. Dans les programmes réels, un seul bloc peut contenir les deux, et le résultat dépend toujours des décalages, des données de l'outil, des commandes d'avance et de broche, de l'état modal et des règles du contrôleur. C'est la raison pour laquelle une ligne d'apparence correcte peut encore se couper de manière incorrecte ou s'alarmer sur une machine différente.

La compréhension de cette différence aide le programmeur CNC lorsqu'il examine un programme. Si la forme de la pièce est incorrecte, le problème se situe souvent du côté du code G : coordonnées, décalages, mouvements d'avance, interpolation ou état modal. Si les mouvements de la machine sont incorrects pendant la coupe, le problème se situe souvent du côté du code M : direction de la broche, état du liquide de refroidissement, logique d'arrêt ou comportement de changement d'outil.

Comment les codes g et m fonctionnent-ils ensemble dans la programmation des machines à commande numérique ?

La façon dont les codes g et m fonctionnent ensemble dans la programmation CNC est plus facile à voir dans un bloc d'usinage. Une ligne dans les codes g et m peut commander un déplacement vers une position avec une vitesse d'avance alors que la broche et l'arrosage sont déjà actifs. Le code G indique à la machine la trajectoire exacte à suivre. Le code M rend la machine prête à exécuter cette trajectoire dans des conditions de coupe.

Par exemple, un programme de fraisage utilisé dans l'aérospatiale peut démarrer la broche avec M03, activer le liquide de refroidissement avec M08, puis utiliser G00 pour déplacer l'outil au-dessus de la caractéristique et G01 pour entrer et couper. Si les commandes de broche ou d'arrosage sont manquantes, la trajectoire peut toujours être exécutée, mais le processus peut échouer en raison de mauvaises conditions de coupe, de l'usure de l'outil ou d'un risque de collision directe dans le cas d'un état d'outil incorrect.

Le point essentiel est que l'examen du code doit traiter le mouvement et l'état de la machine comme un seul système, et non comme deux listes distinctes de commandes.

Comment les machines à commande numérique interprètent le code g et le code m ligne par ligne

La manière dont les machines CNC interprètent le code g et le code m, ligne par ligne, est essentielle pour le dépannage. Les programmes CNC sont structurés en blocs. Chaque bloc comprend généralement des commandes qui contrôlent les machines CNC, ainsi que des coordonnées et des paramètres. Le contrôleur lit et exécute ces blocs en séquence.

L'exécution ligne par ligne est importante car de nombreuses commandes sont modales. Une commande modale reste active jusqu'à ce qu'une autre commande du même groupe la remplace. Si G01 est active, la commande indiquera à la machine de continuer à interpréter les lignes de coordonnées ultérieures comme des mouvements d'avance jusqu'à ce qu'un autre mode de mouvement, tel que G00, soit appelé. C'est l'une des raisons pour lesquelles un programme peut se comporter différemment de ce à quoi s'attend un lecteur occasionnel.

Cela explique également pourquoi une ligne erronée peut affecter de nombreux mouvements ultérieurs. Si les unités, la sélection du plan, le mode d'alimentation ou l'état de la compensation sont erronés au début du programme, le mouvement en aval peut être valide au niveau de la syntaxe mais erroné au niveau du comportement.

Quels sont les codes de programmation CNC standard pour les débutants ?

Les codes critiques pour le réglage comprennent G00/G01 pour les mouvements rapides et d'avance, G17/G18/G19 pour la sélection du plan, G40/G41/G42 pour la compensation de la fraise, G43/G49 pour la compensation de la longueur de l'outil, G54-G59 pour les décalages de travail, G90/G91 pour le positionnement absolu ou incrémental, et G81/G83 pour les cycles de perçage courants. Les codes sont souvent utilisés dans tournage CNC Il s'agit de programmes d'ébauche, de finition, de rainurage et de filetage qui ne sont pas toujours transférables d'une commande à l'autre. Une courte liste de codes aide les personnes qui apprennent la CNC à s'orienter, mais une utilisation sûre dépend de la machine exacte, des décalages actifs et de la syntaxe des cycles pris en charge.

• G00 positionnement rapide
• G01 interpolation linéaire
• Interpolation circulaire G02 et G03
• Sélection des plans G17, G18, G19
• Sélection des unités G20 et G21
• G28 retour machine ou retour à la maison
• M00 arrêt du programme
• Broche M03 sur
• Broche M05 éteinte
• Changement d'outil M06
• M08 liquide de refroidissement sur
• Arrêt du liquide de refroidissement du M09
• Fin du programme M30 et réinitialisation

Ce sont les premiers codes sur lesquels de nombreux machinistes s'interrogent, car ils apparaissent dans les programmes de fraisage et de tournage simples utilisés dans la fabrication générale et aérospatiale. Mais même cette liste “standard” n'est pas universelle. Il existe des variantes de contrôleurs, et la documentation relative à la machine doit donc primer sur les listes génériques.

Faisabilité : lorsque la programmation manuelle ou l'édition de code est pratique

En ce qui concerne la faisabilité partielle, la véritable question n'est pas de savoir si le code g peut être écrit à la main. Il peut l'être. La question est de savoir si le codage manuel est le meilleur choix en termes de risque, de coût et de temps pour la géométrie de la pièce, la charge de révision et l'environnement de la machine.

Programmation CNC manuelle ou logiciel de cames pour les pièces simples

La programmation manuelle permet d'exploiter efficacement l'équipement CNC pour des programmes courts et stables avec un nombre limité d'outils, une géométrie 2,5D simple, une faible fréquence de révision et une interaction minimale avec la configuration. La FAO est généralement le meilleur choix lorsque la complexité du contour, le nombre d'axes, la sensibilité aux tolérances, les mises à jour répétées ou les transitions de parcours d'outils rendent l'état modal et la géométrie plus difficiles à contrôler manuellement. Il est préférable de limiter les modifications côté machine à de petits changements qui n'altèrent pas l'intention géométrique, la logique de compensation ou les mouvements critiques pour la sécurité.

Pour les entreprises ou les ingénieurs à la recherche de services d'usinage CNC de haute précision pour le tournage ou le fraisage, des ressources comme UNeed offrent des capacités professionnelles qui garantissent la qualité, l'efficacité et la fiabilité de l'exécution pour les pièces complexes.

Dans ces cas, le code manuel réduit le temps de programmation et est plus facile à éditer directement sur l'équipement CNC. Il est également utile lorsqu'un atelier a besoin d'une révision rapide, d'une simple modification du décalage d'un montage ou d'une petite mise à jour d'une caractéristique sans avoir à la transférer depuis la CAO/FAO.

Mais cela ne reste pratique que lorsque la géométrie est simple et que le programmeur comprend le dialecte du contrôleur. Lorsque les éditions répétées, la logique des arcs, les cycles fixes ou les comportements spécifiques à la machine deviennent difficiles à suivre, le risque d'erreurs cachées augmente.

Limites de la programmation manuelle pour les pièces CNC complexes

Les limites de la programmation manuelle pour les pièces CNC complexes apparaissent rapidement pour les pièces comportant de nombreux outils, de nombreuses caractéristiques répétées, des trajectoires lourdes en termes de contours, des listes de coordonnées denses ou des modifications techniques fréquentes. Plus la pièce est complexe, plus il est difficile de vérifier à la main chaque état modal, chaque décalage, chaque condition d'avance et chaque mouvement sûr.

Cela affecte directement la fabricabilité. Une pièce peut être usinée en théorie, mais la méthode de création du programme peut ne pas être efficace ou sûre. Si le code est trop long à réviser, le temps de programmation et le temps d'essai sur l'équipement à commande numérique augmentent. Les efforts de révision augmentent également car chaque changement de géométrie peut nécessiter plusieurs éditions manuelles.

En résumé, le codage manuel est possible pour certaines pièces. Il est souvent mal adapté aux géométries complexes, aux parcours d'outils longs ou aux travaux nécessitant de nombreuses révisions.

Compatibilité des contrôleurs : Fanuc, Haas, GRBL et différences de codes spécifiques aux machines

Les contrôleurs peuvent différer en ce qui concerne la prise en charge des cycles fixes, la syntaxe des arcs et le format des centres, le comportement du retour à la maison, la disponibilité des macros, les codes M personnalisés, la logique de changement d'outil, le comportement de lissage et les valeurs par défaut du mode d'alimentation. Il ne suffit pas de correspondre à la marque d'un contrôleur, car la mise en œuvre par le constructeur de la machine et les options installées peuvent modifier l'action du programme. La compatibilité doit être vérifiée par rapport à la famille de contrôle exacte et à la configuration de la machine avant la diffusion.

Cela signifie qu'un programme qui semble correct sur une machine peut déclencher une alarme, ignorer une commande ou se comporter différemment sur une autre. C'est pourquoi les utilisateurs demandent souvent si le code g peut être utilisé sur toutes les machines CNC. La réponse est non, pas sans vérifier le dialecte du contrôleur et le comportement du constructeur de la machine.

Pour la prise de décision, cela affecte le devis, le délai d'exécution et l'approbation. Si l'atelier doit adapter le code à un format spécifique à la machine, ou si la sortie affichée n'a pas été vérifiée sur cette famille exacte de commandes, le risque de programmation est plus élevé.

Liste de contrôle : Lorsqu'une pièce est adaptée à un code manuscrit, à une saisie conversationnelle ou à une sortie FAO

Comment les codes g et m de la CNC fonctionnent-ils dans les programmes réels ?

Un programme CNC n'est pas un simple ensemble de commandes. Il est structuré. La compréhension de cette structure aide le lecteur à répondre aux questions “Comment lire un programme CNC ?” et “Pourquoi la machine a-t-elle fait cela ?”.”

“N10 G90 G17 G40 G49 G54” / “N20 T1 M06” / “N30 S2500 M03” / “N40 G00 G43 Z2.0 H01” / “N50 M08” / “N60 G81 X1.0 Y1.0 Z-0.5 R0.1 F8.” / “N70 G80 M09” / “N80 G00 Z2.0” / “N90 M30”. Cela montre les numéros de séquence, un état de démarrage sûr, l'appel du décalage de travail, l'activation de la compensation de la longueur de l'outil, un cycle fixe, l'annulation du cycle fixe et la fin du programme. Des exemples aussi courts que celui-ci dépendent toujours du contrôleur et doivent être vérifiés sur la machine cible.

Structure du programme, blocs, coordonnées, comportement modal et ordre d'exécution

La plupart des programmes commencent par une section de démarrage qui établit l'état de la machine : unités, plan, mode de mouvement, état de la broche et informations sur l'outil. Viennent ensuite les blocs de positionnement et de coupe, puis les logiques de retrait, d'arrêt et de fin.

Les blocs sont les lignes du programme. Dans le cadre du code géométrique, les coordonnées définissent des positions cibles précises pour la découpe. Le comportement modal signifie que certaines commandes restent actives. L'ordre d'exécution est séquentiel, de sorte que la machine interprète le bloc actuel dans le contexte laissé par les blocs précédents.

C'est dans ce contexte que de nombreuses erreurs se produisent. Une ligne de coordonnées sans nouveau code G peut encore utiliser le dernier mode de mouvement actif. Un mouvement d'avance peut se produire là où un mouvement rapide est prévu. Un cycle de perçage peut rester actif plus longtemps que prévu s'il n'est pas annulé conformément aux règles de ce contrôleur.

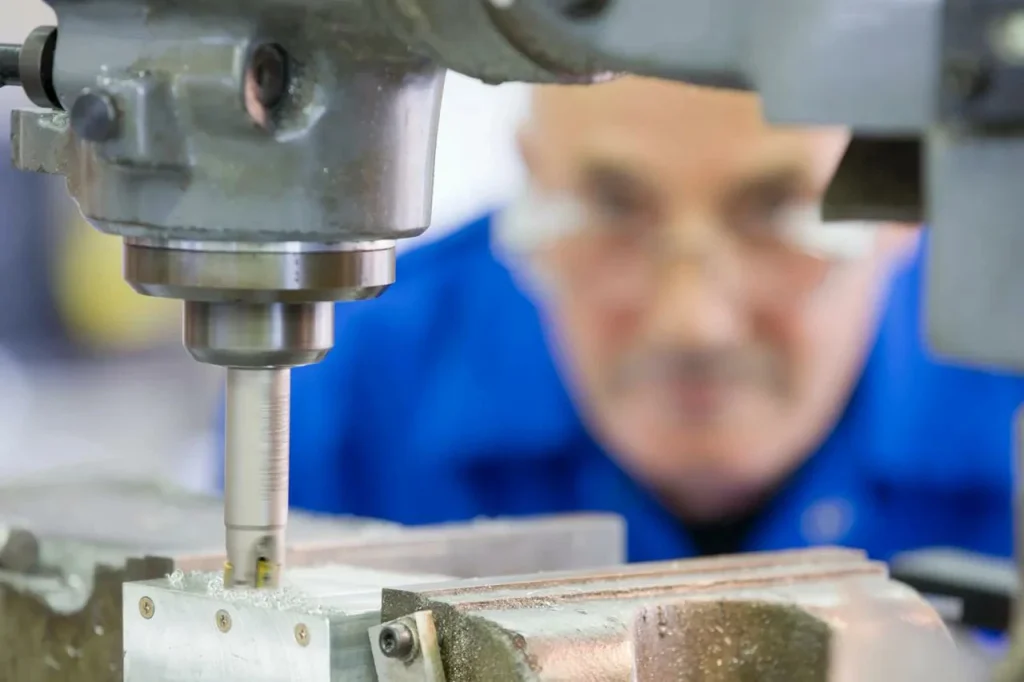

Codes g de fraisage CNC courants et leurs fonctions

Les plus courants fraisage CNC Les codes g et leurs fonctions sont axés sur le mouvement et l'état de préparation :

• G00 : positionnement rapide pour les mouvements non coupants
• G01 : interpolation linéaire de l'avance pour les mouvements de coupe
• G02/G03 : arcs de cercle dans le sens des aiguilles d'une montre et dans le sens inverse des aiguilles d'une montre
• G17/G18/G19 : sélection du plan
• G20/G21 : mode pouces ou millimètres
• G28 : retour à la référence machine ou à la logique de base, en fonction du comportement du contrôleur

À la question “Quel est le code G le plus courant pour le fraisage ?”, la réponse pratique est généralement G00 et G01. Le code G00 est utilisé en permanence pour le positionnement sans coupe. G01 est utilisé pour les mouvements de coupe contrôlés. Dans de nombreux programmes réels, ces deux codes dominent les blocs de mouvement.

Référence du code Fanuc g pour les opérations de fraisage

Une référence de code Fanuc g pour les opérations de fraisage est utile comme point de départ car de nombreuses commandes suivent des schémas similaires. Cependant, elle doit être considérée comme une référence de famille, et non comme une garantie du comportement de la machine. L'utilisation typique du fraisage comprend les codes G00, G01, G02, G03, G17, G20/G21 et G28, ainsi que les codes M communs pour la broche, le liquide de refroidissement et le changement d'outil.

Pour l'examen technique, l'essentiel n'est pas de mémoriser la liste. Il s'agit de vérifier que le programme affiché ou modifié correspond exactement à la machine et au jeu d'options. Des commandes similaires peuvent différer au niveau des cycles fixes, de l'utilisation des paramètres, du comportement du retour à la case départ et de la gestion des codes personnalisés.

Diagramme de processus : De la sortie CAO/FAO à l'exécution du contrôleur et au mouvement de la machine

Le chemin qui mène du modèle à la coupe est généralement le suivant :

1. La géométrie CAO définit la pièce.
2. Les logiciels de FAO automatisent la génération de codes à partir des parcours d'outils conçus.
3. Le programmeur ou l'opérateur examine et peut modifier le résultat.
4. Le contrôleur lit le code ligne par ligne.
5. Ce système permet à l'équipement CNC de fonctionner de manière fiable en exécutant des mouvements contrôlés et des fonctions auxiliaires.

À chaque étape, un type d'erreur différent peut survenir. La CAO peut définir une mauvaise géométrie. La FAO peut choisir un chemin inadapté. Le poste peut produire une syntaxe non prise en charge. Les éditions manuelles peuvent briser un mouvement sûr. Le contrôleur peut interpréter le code en fonction des paramètres locaux ou des options de la machine. C'est pourquoi la vérification est spécifique à la machine, et pas seulement au logiciel, et doit s'aligner sur les lignes directrices relatives aux mesures de précision publiées par la Institut national des normes et de la technologie.

Avant d'être publié, le programme affiché doit être vérifié à l'aide d'un tracé rétrospectif ou d'une simulation, puis vérifié sur la machine avec une marche à blanc, un bloc unique et une utilisation prudente de la commande d'avance, le cas échéant. La validation du premier article doit confirmer les décalages, les hypothèses de dégagement et les caractéristiques critiques pour l'inspection avant la reprise de la production. Le transfert de fichiers et le contrôle des révisions sont également importants, car un programme obsolète ou mal adapté à la machine peut être syntaxiquement valide tout en restant dangereux.

Compromis : avantages et limites de la programmation en code g et en code m

La valeur du code g et du code m de la CNC est le contrôle. Le coût de ce contrôle est la responsabilité. De solides compétences en programmation permettent un contrôle plus direct et améliorent l'efficacité globale de l'usinage, mais elles augmentent également la dépendance à l'égard des connaissances du contrôleur et de la discipline de vérification.

Quand utiliser g00 ou g01 en fraisage à commande numérique ?

L'une des distinctions pratiques les plus importantes est de savoir quand utiliser G00 ou G01 en fraisage à commande numérique. G00 est utilisé pour le positionnement rapide pendant les déplacements sans coupe. G01 est destiné à un mouvement d'avance contrôlé pendant la coupe.

L'utilisation de G00 là où G01 est nécessaire peut provoquer un accident ou une surcharge grave de l'outil, car la machine essaie de se déplacer aussi vite que possible au lieu de suivre l'avance de coupe programmée. L'utilisation de G01 là où G00 est prévu est plus sûre mais plus lente, ce qui augmente le temps de cycle.

Pour simplifier, G00 est un mode de déplacement et G01 un mode de coupe. L'examen du programme doit confirmer que chaque mouvement d'approche, de rétraction et d'entrée en coupe utilise le mode prévu.

Flexibilité, répétabilité et réutilisation des sous-programmes avec M98 et M99

Les sous-programmes améliorent la réutilisation et la cohérence. M98 appelle un sous-programme. M99 en revient. Cette fonction est utile lorsque des caractéristiques répétées apparaissent sur la pièce, telles que des poches identiques, des groupes de trous ou des opérations à motifs. Les sources indiquent qu'il est possible d'utiliser jusqu'à quatre niveaux d'imbrication.

Cela est important pour la maintenabilité. Les fonctionnalités répétées n'ont pas besoin d'être réécrites plusieurs fois, de sorte que les programmes sont plus courts et plus faciles à réviser. Les programmes sont donc plus courts et plus faciles à réviser. Cela réduit également le risque qu'une fonctionnalité répétée soit éditée alors qu'une autre n'est pas prise en compte.

Pourquoi les dialectes des contrôleurs limitent-ils les listes de codes “universels” ?

La raison pour laquelle les dialectes de contrôleur limitent les listes de codes universels est simple : le chevauchement syntaxique n'est pas la même chose que l'identité de comportement. Même les codes communs peuvent avoir des détails différents dans le format des paramètres, la réponse de la machine et les options prises en charge. Certains codes n'existent que sur certaines commandes.

Cela a un effet direct sur les acheteurs et les ingénieurs qui examinent les travaux externalisés. Un échantillon de code générique peut être instructif, mais il ne suffit pas pour obtenir l'approbation. La famille de contrôle exacte et les documents du constructeur de machines sont toujours importants.

Comparaison entre le codage manuel, la programmation conversationnelle et le code généré par la FAO

Erreurs, alarmes et scénarios de défaillance courants

De nombreuses pannes de CNC ne sont pas des crashs spectaculaires. Certaines sont silencieuses. La machine peut ignorer un mouvement, s'arrêter sur une alarme, ignorer un comportement attendu ou couper un élément au mauvais endroit.

Causes des erreurs de programme CNC dues à un code g incorrect

Les causes d'erreurs de programme CNC dues à un code g incorrect comprennent un mode de mouvement erroné, des unités erronées, un plan actif erroné, des données d'arc non valides, des valeurs de coordonnées erronées ou une syntaxe non prise en charge par le contrôleur en question. La confusion modale est fréquente car le programmeur lit une ligne dans un sens alors que la commande applique le mode actif précédent.

Ces erreurs sont importantes parce qu'elles peuvent survivre à un contrôle visuel rapide. Les coordonnées peuvent sembler raisonnables, mais si l'état actif est erroné, le résultat peut l'être aussi.

Risques liés à l'utilisation d'un mauvais code m dans l'usinage à commande numérique

Les risques liés à l'utilisation d'un mauvais code m dans usinage cnc Il s'agit notamment d'erreurs d'état de la broche, de problèmes de liquide de refroidissement, de comportements d'arrêt erronés et d'actions de changement d'outil ratées ou dangereuses. Si quelqu'un demande : “Que font M03 et M08 dans une CNC ?”, la réponse courte est que M03 démarre la broche et M08 active le liquide de refroidissement, sur de nombreuses commandes.

Le problème n'est pas seulement l'absence d'une commande. Il s'agit aussi d'en utiliser une qui a une autre signification sur cette machine, ou de l'utiliser au mauvais moment dans la séquence. Un code valide au mauvais endroit peut toujours entraîner une défaillance du processus.

Erreurs courantes de code CNC à l'origine des pannes de machine

Les erreurs de code CNC les plus courantes qui provoquent des arrêts machine sont l'utilisation de G00 dans un matériau, l'appel d'un mauvais décalage, l'oubli d'un retrait sûr, le démarrage d'une coupe avec un mauvais état de broche, l'activation d'un mauvais état modal ou le placement d'un changement d'outil à un endroit où la machine n'est pas dans une position de sécurité.

Il s'agit généralement d'erreurs de séquence, et pas seulement d'erreurs de définition. La machine fait exactement ce que le code dit, mais pas ce que le programmeur avait prévu.

Pourquoi une machine CNC ignore-t-elle le mouvement programmé de l'outil ?

Si une machine CNC ignore un mouvement d'outil programmé, les raisons les plus courantes sont un code non pris en charge, des conflits de mode actif, des paramètres requis manquants, des problèmes de système de coordonnées ou des réglages de contrôleur qui empêchent le mouvement de s'exécuter comme prévu. Une autre cause est que le mouvement a été interprété dans un mode différent de celui supposé par le lecteur.

C'est là que la lecture ligne par ligne est utile. Vérifiez l'état modal précédent, le plan, les unités, le système de coordonnées et si la commande est valable pour ce contrôle.

Les facteurs de programmation qui affectent la qualité, le temps et l'efficacité de l'atelier

La qualité du code n'a pas seulement une incidence sur le fonctionnement de la machine. Elle a également une incidence sur l'état de surface, le chargement de la broche, l'intervention de l'opérateur et la fréquence des arrêts de la tâche pendant la phase d'essai.

Impact des commandes de vitesse d'avance sur l'état de surface dans une machine à commande numérique

L'impact des commandes d'avance sur l'état de surface en CNC est direct. Si l'avance est trop agressive pour le parcours d'outil et la configuration, la finition peut se dégrader et la charge de l'outil peut augmenter. Si l'avance est trop faible, le temps augmente et les conditions de coupe peuvent encore être mauvaises selon l'opération.

Pour l'examen de la faisabilité, les commandes d'alimentation doivent être vérifiées dans le cadre de l'intention du processus, et non comme des chiffres isolés. Le même chemin programmé peut produire une qualité très différente en fonction de la logique d'alimentation.

Erreurs de commande de la vitesse de rotation de la broche dans la programmation CNC

Les erreurs de commande de la vitesse de rotation de la broche dans la programmation CNC peuvent entraîner un mauvais comportement de coupe, des conditions instables et des problèmes d'essai évitables. Des commandes de vitesse erronées peuvent résulter d'une confusion entre les unités, d'un code copié à partir d'une autre configuration ou d'une inadéquation entre les hypothèses relatives à l'outillage et l'état réel de la machine.

Pour un acheteur ou un ingénieur, cela signifie que l'approbation du programme ne doit pas porter uniquement sur la géométrie. Les commandes du processus doivent également correspondre aux conditions prévues pour l'outil et la machine.

Problèmes liés à la commande de changement d'outil dans les programmes CNC

Les problèmes liés à la commande de changement d'outil dans les programmes CNC sont souvent dus à la séquence. M06 peut être correct, mais si la machine n'est pas d'abord dans une position sûre, le changement peut créer un risque. Un autre problème courant est l'inadéquation entre l'appel d'outil du programme, la sélection du décalage et la configuration physique.

Cela a également un impact sur le calendrier. La confusion au niveau de l'outillage a tendance à se manifester pendant la phase d'essai, ce qui entraîne des retards, même si aucun accident ne se produit.

Problèmes de contrôle du liquide de refroidissement causés par des codes m incorrects

Les problèmes de contrôle du liquide de refroidissement causés par des codes m incorrects peuvent affecter la durée de vie de l'outil, l'évacuation des copeaux et la stabilité de la coupe. Si le liquide de refroidissement n'est pas mis en marche au moment prévu, le processus peut encore fonctionner, mais dans de mauvaises conditions. Si le liquide de refroidissement reste allumé ou est mal commuté, la visibilité et le comportement de la machine peuvent également en souffrir.

Il s'agit d'un petit problème de code qui a une grande incidence sur l'atelier, en particulier dans le cas de la production répétitive.

Considérations relatives au coût, à la tolérance et au délai d'exécution au niveau de l'industrie

Les méthodes de programmation ne se limitent pas à l'effort logiciel. Elles modifient le temps de préparation, la confiance dans les résultats et la quantité de travail de révision nécessaire en cas de modification de la pièce.

Comment la complexité du code influe sur le temps d'installation, le temps de validation et l'effort de révision

L'examen, la simulation, l'essai et le débogage d'un code plus long et plus complexe prennent plus de temps. Cela signifie que le temps de configuration et le temps d'essai augmentent généralement avec la complexité du code. L'effort de révision augmente également car les modifications peuvent affecter de nombreux blocs, parcours d'outils ou relations entre les sous-programmes.

Pour les pièces simples, les modifications manuscrites peuvent être plus rapides. Pour les pièces complexes, la sortie FAO réduit souvent la charge de révision car les changements de géométrie peuvent être régénérés au lieu d'être édités à la main.

Erreurs d'interpolation linéaire dans l'usinage à commande numérique et leur effet sur la précision des pièces

Les erreurs d'interpolation linéaire dans l'usinage CNC et leur effet sur la précision des pièces sont importants dans le travail sur les contours. Si une trajectoire est représentée par des segments linéaires alors que la forme prévue est courbe ou mixte, le mouvement résultant risque de ne pas correspondre suffisamment à l'intention du concepteur pour l'application. Cela peut affecter la précision de la pièce, la qualité de la surface et la quantité de travail de finition nécessaire.

Les entrées de l'article ne fournissent pas de seuil numérique universel, la bonne décision est donc de traiter ce risque comme un risque spécifique à l'application qui doit être vérifié lors de la vérification.

Pourquoi la vérification spécifique à la machine influe-t-elle sur le délai d'exécution et la confiance dans la programmation ?

La vérification spécifique à la machine affecte le délai d'exécution, car un code qui semble valide dans un éditeur générique peut néanmoins échouer sur la commande cible. Les dialectes de contrôleurs, les options prises en charge, le comportement du retour à la maison et les codes M spécifiques à la machine doivent être vérifiés avant la publication.

Cela affecte également la confiance dans la programmation. Un atelier peut être à l'aise avec la géométrie, mais avoir besoin d'un temps d'essai supplémentaire parce que la sortie affichée n'a pas été validée sur la plate-forme exacte de la machine.

Facteurs sectoriels affectant le coût, le risque de tolérance et le délai de programmation

Applications et cas d'utilisation pour le fraisage et le tournage

Différentes approches de programmation conviennent à différentes opérations. La comparaison utile n'est pas seulement entre le fraisage et le tournage, mais entre des caractéristiques simples et répétées et des trajectoires à forte géométrie.

Codes g de fraisage CNC courants et leurs fonctions dans les opérations 2,5D typiques

Dans le cas d'un fraisage 2,5D typique, les codes les plus courants sont G00 pour l'approche et la rétraction, G01 pour la coupe linéaire, G17 pour le travail sur le plan XY, G20 ou G21 pour les unités, et les codes M courants pour la broche, le liquide de refroidissement et le changement d'outil. Ces codes couvrent une série d'opérations d'usinage à commande numérique, notamment le fraisage, le rainurage et le perçage.

C'est pourquoi les codes de programmation CNC standard pour les débutants proviennent souvent d'exemples de fraisage. Ils couvrent les scénarios d'atelier les plus courants et sont faciles à inspecter ligne par ligne.

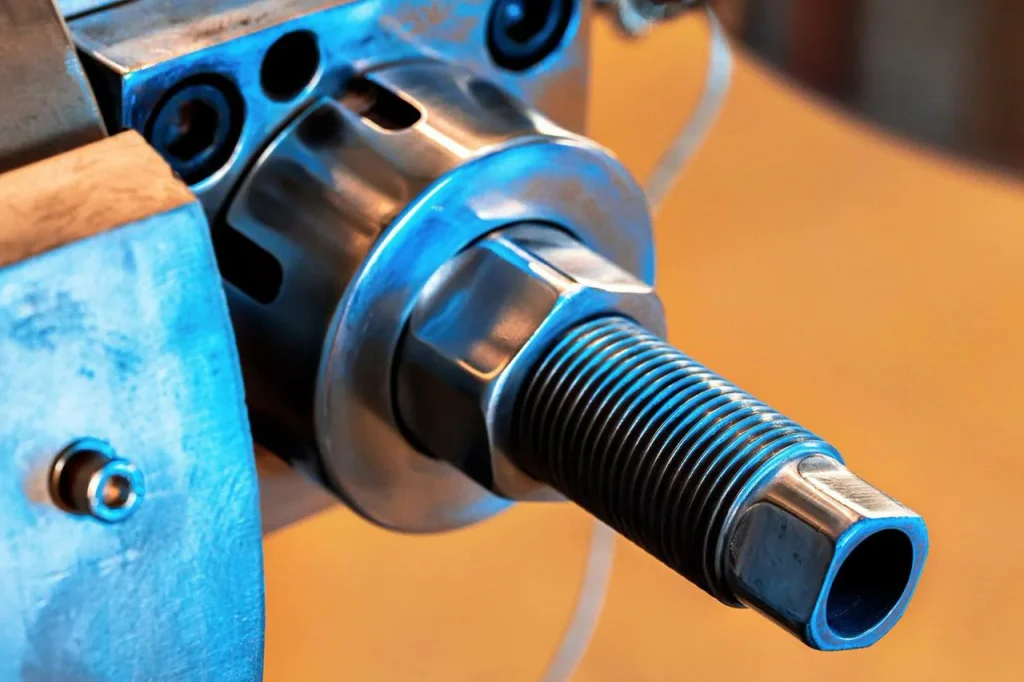

Exemple de cas : Filetage extérieur sur un tour avec cycle G76

Un exemple de cas est le filetage extérieur sur un tour utilisant un cycle G76. L'exemple documenté utilise G95 pour l'avance par tour, définit les paramètres du filetage avec G76 et démarre à partir d'une position Z sûre. Le résultat est une coupe de filet réussie à l'aide d'un cycle de contrôleur standard.

Pourquoi cela est important : un cycle fixe peut rendre une opération complexe plus facile à programmer et plus facile à répéter qu'une logique de mouvement manuel ligne par ligne. Pour ce qui est de la faisabilité, cela montre que l'utilisation des fonctions intégrées du contrôleur peut réduire l'effort de programmation lorsque la machine les prend en charge.

Exemple de cas : Réutilisation de sous-programmes avec M98/M99 pour les caractéristiques répétées

Un deuxième exemple est la réutilisation des sous-programmes avec M98/M99. Les fonctions répétées peuvent être programmées une seule fois et appelées selon les besoins, M99 retournant au programme principal. Les sources font état d'une imbrication jusqu'à quatre niveaux.

Il s'agit d'une option intéressante lorsque de nombreux éléments se répètent de manière régulière. Elle permet de réduire la durée du programme et de limiter les erreurs d'édition lors des révisions.

Quelle est la meilleure façon d'apprendre les codes g standard pour le fraisage à commande numérique ?

La meilleure façon d'apprendre les codes g standard pour le fraisage à commande numérique est d'étudier le manuel d'un contrôleur et de le comparer à des programmes simples et réels. Commencez par les commandes G00, G01, G02, G03, G17, G20/G21, G28 et les commandes courantes de broche, de liquide de refroidissement, de changement d'outil et de fin de programme. Lisez ensuite chaque ligne du programme dans l'ordre et notez quelles commandes sont modales.

Pour l'ingénierie, l'apprentissage doit moins porter sur la mémorisation de listes que sur la compréhension des différences entre les états, les séquences et les contrôleurs.

Comment évaluer, dépanner et choisir la bonne approche de programmation ?

Un bon processus de révision pose trois questions. Le code est-il valable pour ce contrôleur ? Correspond-il au processus prévu ? La méthode de programmation choisie est-elle raisonnable au regard de la complexité de cette pièce ?

Dépannage des codes d'alarme fanuc liés au code g

Le dépannage des codes d'alarme Fanuc liés au code g commence par le manuel de la machine et le texte ou le numéro exact de l'alarme. Dans de nombreux cas, la cause est une syntaxe non prise en charge, des données manquantes, des combinaisons modales non valides ou une entrée géométrique qui ne satisfait pas aux règles de cycle ou d'interpolation.

Une méthode utile consiste à isoler le bloc défaillant, puis à inspecter l'état actif avant ce bloc. De nombreuses erreurs de ligne apparentes sont en fait des erreurs d'état de configuration créées plusieurs lignes plus tôt.

Matrice de décision : Choix entre le codage manuel, la sortie de la FAO et l'édition à la machine

Liste de contrôle de l'acheteur : Ce qu'il faut vérifier avant d'exécuter ou d'approuver un programme CNC

Avant d'approuver un programme CNC, vérifiez la configuration de la machine cible, les axes et la course disponibles, les hypothèses relatives au serrage et au jeu de fixation, l'état du matériau et du stock de départ, la stratégie de décalage et de compensation, et si des macros ou des codes M spécifiques à la machine sont nécessaires. Confirmez l'état de la vérification en indiquant qu'il s'agit d'un affichage uniquement, d'une simulation, d'une vérification par essais à blanc ou d'un essai sur la même famille de commandes, et confirmez la révision en cours avant la diffusion. Les caractéristiques critiques pour l'inspection doivent également être identifiées afin que les vérifications de l'épreuve et du premier article correspondent au risque réel.

Pour les acheteurs, cette liste de contrôle permet de faire la distinction entre “le code existe” et “le code est prêt à fonctionner”.”

Références nécessaires : manuels du contrôleur, documentation du constructeur de machines, références industrielles et sources de formation universitaire/technique.

Les références les plus fiables sont les manuels des contrôleurs, la documentation des constructeurs de machines et les sources officielles de formation technique. Les listes de codes génériques sont utiles à des fins d'orientation, mais elles ne doivent pas constituer l'autorité finale pour la mise en production.

C'est aussi la réponse à la question : “Que sont les codes M personnalisés ?” Les codes M personnalisés sont des commandes auxiliaires spécifiques à la machine ou au constructeur qui ne figurent pas dans les listes génériques. Comme ils ne sont pas universels, ils doivent être vérifiés dans la documentation exacte de la machine avant d'être utilisés.

Conclusion

Il est préférable de considérer les codes g et m de la CNC comme une question de risque et de faisabilité de la production, et non comme une simple question de programmation. Les codes G définissent le mouvement. Les codes M contrôlent les actions de la machine autour de ce mouvement. Un programme n'est prêt pour la production que lorsque les deux parties correspondent au contrôleur cible et au processus prévu.

Utilisez un code manuscrit ou des modifications côté machine lorsque la pièce est simple, le programme est court et le comportement du contrôleur est bien connu. Évitez de vous fier au codage manuel pour les travaux à forte géométrie, à forte révision ou dont le comportement du contrôleur est incertain. Dans ces cas, la sortie FAO avec vérification spécifique à la machine est généralement la solution la plus sûre. En ce qui concerne l'avenir de la programmation CNC, la clé n'est pas d'écrire du code, mais de le vérifier en toute sécurité avant que les copeaux ne soient fabriqués.

FAQ
