Guide de taraudage des trous borgnes : Usiner des trous borgnes en ingénierie

Dans l'usinage de précision, les trous borgnes sont des caractéristiques faussement simples qui posent souvent des problèmes complexes en termes de qualité du filetage, de contrôle des copeaux et de fiabilité de l'outil. Ce guide de taraudage des trous borgnes explique ce que les ingénieurs, les acheteurs et les machinistes doivent comprendre avant de spécifier ou de produire des trous taraudés borgnes. Contrairement aux trous débouchants, les trous borgnes retiennent les copeaux et limitent le mouvement de l'outil, ce qui rend la planification de la profondeur et la sélection du taraud beaucoup plus critiques. De petites erreurs de conception, telles qu'une profondeur de filetage imprécise ou un dégagement inférieur insuffisant, peuvent rapidement entraîner des ruptures de tarauds, des filetages de mauvaise qualité et des rebuts coûteux. Que vous optimisiez les processus CNC ou que vous examiniez les dessins des pièces, il est essentiel de comprendre les contraintes réelles du taraudage des trous borgnes pour obtenir des résultats cohérents et prêts pour la production.

Guide du taraudage de trous borgnes : Qu'est-ce que c'est et pourquoi c'est important ?

Le perçage de trous borgnes pour le taraudage est la première étape, car le taraudage de trous borgnes consiste à couper ou à former des filets internes dans un trou qui ne traverse pas la pièce. Le fond du trou est fermé, il faut donc régulièrement enlever les copeaux du trou pour éviter que l'outil ne reste coincé dans le trou. C'est pourquoi un guide de taraudage pour trous borgnes est important pour l'usinage. Un trou débouchant donne aux copeaux un chemin pour sortir. Ce n'est pas le cas d'un trou borgne. Cette simple différence modifie la profondeur de perçage, le choix du taraud, le contrôle des copeaux, l'inspection et le risque de rebut.

Pour les ingénieurs et les acheteurs, le filetage des trous borgnes n'est pas seulement une caractéristique de dessin. Il s'agit d'une décision de fabrication. Un trou borgne taraudé peut être le bon choix lorsque le côté opposé d'une pièce doit rester étanche, lorsque l'épaisseur de la paroi est limitée ou lorsqu'un élément de fixation ne doit pas dépasser. Mais si le trou est petit, profond ou dans un matériau dur, la même conception peut devenir difficile à réaliser avec une qualité stable.

Trou borgne ou trou débouchant pour les fixations filetées

La principale différence entre un trou borgne et un trou débouchant pour les fixations filetées est ce qui se passe à la fin de la trajectoire du filetage. Dans un trou débouchant, le taraud peut passer sur toute la longueur du filetage et les copeaux peuvent avancer et sortir. Dans un trou borgne, le taraud s'approche d'une butée. La pointe du foret crée un fond conique, de sorte que la profondeur forée n'est pas la même que la profondeur totale utilisable du filetage.

Cela affecte à la fois la fonction et la planification du processus. Les trous débouchants sont souvent plus faciles à usiner, plus faciles à tarauder sur des équipements moins rigides et plus faciles à inspecter. Les trous borgnes sont souvent choisis lorsque la pièce doit contenir un fluide, lorsque l'accès par l'arrière est bloqué ou lorsque l'apparence ou la disposition de l'assemblage exclut une caractéristique traversante. L'essentiel est que le dessin reflète les limites du processus. Si ce n'est pas le cas, l'atelier peut être contraint d'utiliser une méthode de taraudage à haut risque simplement pour respecter une profondeur de filetage nominale.

Pourquoi les callouts des trous borgnes provoquent-ils des erreurs d'usinage ?

La raison pour laquelle les repères de trous borgnes provoquent des erreurs d'usinage est généralement simple : le dessin ne sépare pas la profondeur du trou de celle du filet. Les ingénieurs peuvent spécifier une taille de filetage telle que “m20" et une valeur de profondeur unique en perçant un trou au-dessus du trou standard pour ajouter du jeu, mais le machiniste doit toujours connaître la profondeur totale percée, la quantité de chanfrein au sommet et le jeu inexploité sous les filets.

Des erreurs se produisent également lorsque l'illustration ne tient pas compte de la forme de la pointe du foret. Un foret hélicoïdal ne laisse pas un fond plat. Par conséquent, si le dessin demande des filetages complets à une profondeur qui atteint le cône de la pointe du foret, il peut en résulter des filetages incomplets au fond, un couple de taraudage élevé ou un taraud cassé. Un autre problème courant est l'ambiguïté de l'empilage. Si l'impression ne précise pas si la profondeur est mesurée à partir de la surface supérieure, du chanfrein arrière ou du dernier filet complet, différents ateliers peuvent l'interpréter différemment.

Quels sont les facteurs de décision qui rendent les filetages à trous borgnes plus difficiles pour les machines ?

Plusieurs facteurs augmentent le risque de taraudage de trous borgnes. Le rapport profondeur/diamètre est l'une des premières vérifications. Lorsqu'un trou devient plus profond par rapport à son diamètre, l'évacuation des copeaux devient moins stable et le couple a tendance à augmenter. Les petites tailles de filets augmentent le risque car la résistance du noyau du taraud est plus faible. Les matériaux plus durs ou moins ductiles augmentent également le risque d'usure des arêtes, d'accumulation de matière et de rupture du taraud.

La géométrie joue également un rôle, notamment en veillant à ce que le taraud reste perpendiculaire à l'axe central du trou. Une entrée interrompue, des surfaces inclinées, une mauvaise fixation et une faible rigidité de la machine peuvent rendre le processus moins prévisible. Le contrôle de la trajectoire de l'outil est également important. Le taraudage de trous borgnes sur une machine d'usinage CNC par rapport à une perceuse à colonne n'est pas seulement une question de vitesse. A Tour CNC peut offrir un meilleur contrôle de la profondeur et une meilleure synchronisation de la broche, tandis qu'une configuration manuelle ou semi-manuelle peut dépendre davantage du ressenti de l'opérateur et de la répétabilité. En bref, les filets à trous borgnes deviennent plus difficiles à usiner lorsque le processus a moins de marge pour absorber les variations.

Tableau : Variables de taraudage de trous borgnes affectant la fabricabilité et la qualité du filetage

Peut-on tarauder un trou borgne de manière fiable ?

Oui, un trou borgne peut être taraudé de manière fiable, mais la fiabilité dépend du fait que le trou est conçu pour le processus plutôt que pour l'élément de fixation.

Utilisez une simple règle de sélection avant la validation : si la conception nécessite des filetages complets très près du fond, combine un petit diamètre avec une grande portée, ou dépend d'un comportement fragile, dur ou long des matériaux, elle doit faire l'objet d'un examen de manufacturabilité au lieu d'une validation de routine. Une fonction peut être réalisable sur prototype mais rester instable en production si elle dépend d'un contrôle de profondeur inhabituellement serré, d'une évacuation agressive des copeaux ou d'un réglage manuel répété. Les trous taraudés à l'aveugle pour une fixation à douille sont plus fiables en production lorsque le taraudage coupe un filet sur toute la profondeur et laisse une marge normale pour la géométrie du point de perçage, l'avance du taraud et le jeu du fond.

C'est là que commencent de nombreux échecs pratiques. Une pièce peut sembler simple sur le dessin, mais le trou borgne ne laisse à l'outil qu'une marge de manœuvre très réduite. Le premier contrôle de faisabilité n'est donc pas seulement “Peut-on réaliser ce filetage ?”. Il s'agit également de savoir s'il peut être réalisé de manière répétée sans que les tarauds ne se cassent, sans que les copeaux ne se tassent ou sans que les filets inférieurs ne soient affaiblis.“

Profondeur de perçage minimale pour le taraudage d'un trou borgne

La profondeur du perçage doit être supérieure à la profondeur requise pour le filetage complet et un morceau de ruban adhésif enroulé autour de la mèche permet d'empêcher le perçage d'être trop profond, car la profondeur totale du trou doit également absorber le cône de la pointe de perçage, le chanfrein du taraud et une surépaisseur de fond qui empêche la sortie par le bas. La surépaisseur exacte varie en fonction de l'angle de la pointe de forage et du type de taraud, car les tarauds à fond et les tarauds coniques utilisent moins de longueur d'entrée que les tarauds à bouchon ou d'autres tarauds à chanfrein plus long, et le taraudage de forme ne crée pas de copeaux mais nécessite tout de même un espace de déformation et une marge de profondeur. Pour l'établissement des devis et la planification, la séparation clé est l'exigence d'un filetage complet par rapport à la profondeur de perçage totale, et non la profondeur du filetage seule.

Pour simplifier, la profondeur du filetage et la profondeur du perçage sont des dimensions différentes. Si l'empreinte n'indique que la profondeur du filetage, l'atelier doit encore décider de la profondeur supplémentaire nécessaire pour achever le processus en toute sécurité. C'est l'une des raisons pour lesquelles les empreintes de trous borgnes doivent être examinées avant la publication, et non après l'échec du premier article.

Quelle est la profondeur supplémentaire à laisser sous les filets du trou borgne ?

La profondeur supplémentaire sous les filets doit couvrir l'avance du taraud plus la marge du processus, et la marge nécessaire augmente lorsque le taraudage par coupe produit des copeaux, que le trou est relativement profond ou que le matériau a tendance à former des copeaux longs ou compacts. Le taraudage de forme peut réduire les besoins de dégagement liés aux copeaux, mais il nécessite toujours une taille de trou contrôlée, une lubrification appropriée et de la place pour éviter les pics de couple près du fond. Si l'épaisseur de la pièce ne laisse pas suffisamment de place au fond, il faut réduire le filetage requis ou revoir la conception de la caractéristique plutôt que de forcer le taraud à aller jusqu'au fond.

Il n'existe pas de valeur unique qui convienne à tous les trous borgnes, et une règle fixe peut être trompeuse. Dans la pratique, le jeu nécessaire augmente lorsque les copeaux sont longs, que le trou est profond, que le matériau est plus difficile à usiner ou qu'un taraud coupé est utilisé à la place d'un taraud de forme. Le point essentiel est que la profondeur supplémentaire doit être considérée comme une tolérance de processus, et non comme un espace perdu. En supprimant cette marge sur le dessin, on transfère souvent les coûts et les risques directement dans la production.

Comment mesurer la profondeur totale du trou avant de tarauder les trous borgnes ?

La façon de mesurer la profondeur totale du trou avant de tarauder des trous borgnes est importante car les échecs de filetage commencent souvent par une hypothèse de profondeur erronée. Le trou est généralement mesuré pour s'assurer que le taraud peut être fileté à la bonne profondeur, et la profondeur totale du trou doit être vérifiée à partir de l'état réel de la surface supérieure dans laquelle le taraud va pénétrer, en tenant compte de la présence éventuelle d'une surface d'appui ou d'un chanfrein. Si le dessin fait référence à la surface supérieure mais que l'usinage ajoute un chanfrein ultérieurement, le point de départ effectif change.

La forme du fond doit également être comprise. La profondeur mesurée jusqu'à l'extrémité de la pointe du foret n'est pas la même que la profondeur du diamètre total. Pour la planification des processus, les machinistes doivent connaître à la fois la profondeur totale du perçage et la profondeur à laquelle le trou atteint le diamètre complet. Pour les acheteurs et les ingénieurs, cela signifie que les notes d'inspection doivent correspondre aux exigences fonctionnelles. Si la fixation a besoin d'un engagement du filetage pour une résistance maximale, l'impression ne doit pas s'appuyer sur un chiffre de profondeur qui inclut de la matière inutilisable dans le cône de perçage.

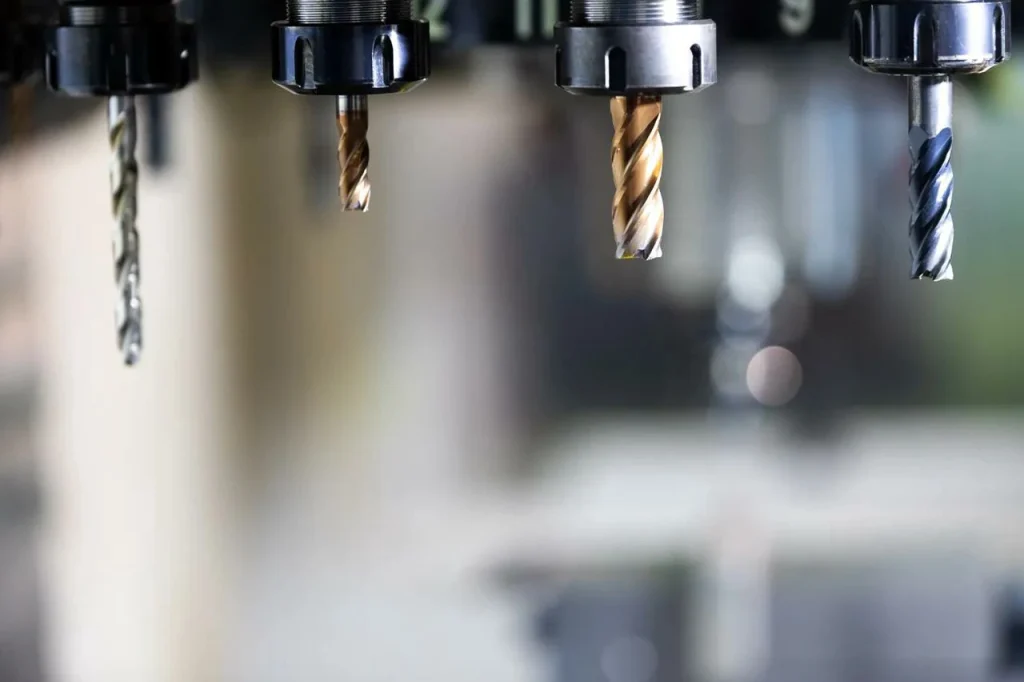

Comment l'usure des forets affecte la précision de la profondeur des trous borgnes

L'impact de l'usure des forets sur la précision de la profondeur des trous borgnes est souvent sous-estimé. À mesure qu'un foret s'use, les forces de coupe changent, la forme de la pointe se modifie et le fond du trou peut devenir moins homogène d'une pièce à l'autre. Un foret usé peut également couper une condition d'entrée légèrement différente ou produire plus de chaleur, ce qui peut modifier le contrôle de la taille et de la profondeur.

Dans les trous borgnes, les petites variations de profondeur sont importantes car le contrôle de la profondeur d'un trou borgne est critique et la marge du processus est déjà étroite. Moins de profondeur réelle signifie moins de place pour le plomb du taraud et les copeaux. Si le foret est également mal coupé au fond, le taraud peut voir son couple augmenter plus tôt que prévu. Ainsi, dans les travaux de trous borgnes, l'état du foret n'est pas seulement une question de réalisation du trou. Elle affecte directement la durée de vie du taraud et la qualité du filetage.

Comment fonctionne le taraudage de trous borgnes dans la pratique

Le perçage et le taraudage standard ne sont qu'un des procédés possibles. Pour les trous borgnes difficiles, les ateliers peuvent utiliser un tour, Fraisage CNC, UNeed peut également utiliser un nettoyeur de trous manuel spécialisé pour un meilleur contrôle de la profondeur, un taraudage de forme lorsque la ductilité du matériau et le contrôle de la taille du trou sont appropriés, ou d'autres méthodes de préparation du trou lorsque la géométrie du fond est critique. Pour les services professionnels d'usinage de précision, y compris le tournage et le fraisage CNC, UNeed fournit des solutions de haute qualité pour les applications de trous borgnes complexes et profonds. Si le matériau de base est faible ou si la fiabilité du filetage est incertaine, une stratégie basée sur un insert peut être plus reproductible qu'un filetage taraudé direct.

Cela permet également de répondre à des questions courantes dans les ateliers, telles que le meilleur lubrifiant pour le taraudage de trous borgnes. Le meilleur choix n'est pas une question de marque. C'est une question de processus. Le lubrifiant doit réduire les frottements et la chaleur, favoriser le mouvement des copeaux et correspondre au matériau et au type de taraud. Dans les trous borgnes, une mauvaise lubrification et l'absence d'injection d'air comprimé dans le trou tendent à se manifester rapidement par une augmentation du couple et l'impossibilité pour le taraud de creuser un espace suffisant pour couper des filets propres.

Quand utiliser des tarauds à goujures spirales dans l'usinage de trous borgnes ?

L'utilisation de tarauds à goujures spirales pour l'usinage de trous borgnes est l'une des décisions les plus pratiques dans ce processus. Un taraud à goujure hélicoïdale est souvent préféré pour les trous borgnes car il tire les copeaux vers l'arrière du trou plutôt que de les pousser vers l'avant dans le fond. Cette orientation des copeaux peut réduire le tassement et le risque de casse, en particulier dans les matériaux qui produisent des copeaux continus.

Ils ne constituent pas un remède à tous les cas. Si le trou est très peu profond, si le matériau se comporte différemment ou si le processus consiste à former des filets plutôt qu'à couper, un autre type d'outil peut mieux convenir. Néanmoins, pour de nombreux travaux de trous borgnes, la géométrie à goujures en spirale est utilisée parce que l'évacuation des copeaux est le problème central.

Tarauds de forme ou tarauds coupés pour filetage de trous borgnes

Le choix entre les tarauds de forme et les tarauds coupés pour les filets de trous borgnes a une incidence sur le couple, le contrôle des copeaux et le comportement du fond de filet. Un taraud coupé enlève de la matière pour créer le profil du filet. Un taraud de forme déplace la matière pour former le filet sans produire de copeaux. Dans un trou borgne, éviter les copeaux peut être un avantage majeur car cela réduit l'une des principales causes de défaillance.

Les tarauds de forme ont leurs propres limites. Ils nécessitent un matériau qui peut se déformer plastiquement sans se fissurer, ils dépendent plus fortement d'une taille de trou pilote et d'une lubrification correctes, et ils peuvent augmenter le couple de formage même s'ils évitent la production de copeaux. Les tarauds formés peuvent offrir une bonne finition de surface et une bonne résistance dans les matériaux ductiles appropriés, mais ils ne sont pas interchangeables avec les tarauds coupés dans les matériaux fragiles ou dans certaines conditions de durcissement.

Meilleure géométrie de taraudage pour les trous borgnes profonds

La meilleure géométrie de taraudage pour les trous borgnes profonds dépend de la façon dont le matériau se coupe et de l'espace disponible sous le filet. Dans les trous borgnes profonds, la géométrie qui permet d'évacuer les copeaux de la zone de coupe est généralement privilégiée, car les problèmes d'évacuation des copeaux lors du taraudage de trous borgnes profonds sont l'un des principaux facteurs d'échec. La longueur de l'avance de l'outil a également son importance. Un chanfrein plus long peut rendre la coupe plus douce, mais il réduit également la distance entre les filets pleins et le fond.

C'est pourquoi les trous borgnes profonds obligent souvent à faire des compromis. Une géométrie de taraudage qui coupe proprement peut ne pas aller aussi loin vers le fond. Une géométrie qui atteint le fond peut être moins tolérante aux copeaux. Les ingénieurs ne doivent pas partir du principe que “profond” et “proche du fond” peuvent être optimisés en même temps sans risque supplémentaire pour le processus.

Diagramme de processus : Profondeur de perçage, profondeur de filetage, chanfrein et zones de dégagement inférieur

Un trou taraudé aveugle est plus facile à spécifier lorsque les zones de profondeur sont traitées séparément :

Compromis dans le filetage de trous borgnes

Tous les trous borgnes n'ont pas besoin de l'engagement le plus profond possible du filetage. Une fois que l'exigence d'assemblage est satisfaite, l'augmentation de la profondeur du filetage peut accroître le risque d'usinage sans améliorer la résistance fonctionnelle, en particulier lorsque la résistance du matériau de base, la résistance de la fixation, le risque de dénudage, l'assemblage répété, les vibrations ou la charge thermique sont les véritables limites de la conception. La profondeur du filetage aveugle et le nombre de filets doivent être spécifiés à partir du cas de charge, et non à partir de l'épaisseur maximale disponible.

L'engagement du filetage dans les trous borgnes est nécessaire pour assurer la solidité de la fixation.

L'engagement du filetage dans les trous borgnes pour assurer la résistance dépend de la conception de l'assemblage, de la fixation, du matériau fileté et du mode de défaillance considéré. En pratique, tous les trous borgnes n'ont pas besoin de la profondeur de filetage maximale possible. Dans de nombreux cas, la demande d'une profondeur supplémentaire augmente le risque d'usinage sans ajouter de force de maintien utile.

Il s'agit d'un problème courant lors de l'examen de la conception. Si l'assemblage ne nécessite qu'un engagement modéré, une profondeur de 2,5 fois le diamètre du filetage peut permettre un taraudage plus sûr avec une meilleure répétabilité. Les acheteurs doivent demander si les filets inférieurs supplémentaires sont nécessaires d'un point de vue fonctionnel ou s'ils sont simplement supposés.

Limites des tarauds de fond dans les trous borgnes peu profonds

Il est facile d'ignorer les limites des tarauds à fond dans les trous borgnes peu profonds. Un taraud à fond est utilisé lorsque les filets doivent s'étendre près du fond, mais il a très peu de plomb. Cela signifie que l'outil s'engage de manière agressive et laisse moins de place au contrôle des copeaux. Dans un trou peu profond avec un dégagement minimal, cela peut créer une forte augmentation du couple vers la fin de la course.

Les tarauds à fond de filet peuvent aider à atteindre les filets inférieurs, mais ils ne suppriment pas la nécessité d'une surépaisseur. Ils ne résolvent pas non plus les problèmes d'évacuation des copeaux. En fait, si le trou percé est trop court ou si les copeaux n'ont nulle part où aller, un taraud à fond de filet peut échouer plus rapidement parce qu'il a une entrée moins progressive.

Taraudage de trous borgnes sur CNC ou sur perceuse à colonne

Le taraudage de trous borgnes sur une CNC par rapport à une perceuse à colonne est principalement une question de contrôle et de répétabilité. L'équipement CNC peut coordonner la rotation de la broche et l'avance, contrôler la profondeur avec plus de précision et permettre une production plus régulière une fois le processus mis au point. L'installation d'une perceuse à colonne peut encore convenir pour des travaux simples ou de faible volume, mais le processus dépend davantage du jugement de l'opérateur et la marge de contrôle de la profondeur des trous borgnes peut être plus réduite.

Pour les versions techniques, cela est important car certains dessins ne peuvent être fabriqués qu'avec un dispositif de taraudage CNC contrôlé. Si la caractéristique est susceptible d'être produite dans différents types d'ateliers, le dessin doit éviter les hypothèses qui requièrent une fenêtre de processus étroite.

Compromis de vitesse, de contrôle, de traitement des copeaux et de profondeur de filetage par méthode

Modes de défaillance courants dans le taraudage de trous borgnes

Il convient de distinguer les symptômes de défaillance avant d'en déterminer la cause. La rupture près de l'entrée indique souvent des problèmes d'alignement, d'entrée d'outil ou de réglage, tandis que la rupture près du fond indique plus souvent une profondeur insuffisante, un tassement des copeaux ou une augmentation du couple en fin de course. Les filets rugueux, les filets incomplets et la défaillance de la jauge peuvent également provenir de différentes sources, notamment d'une ambiguïté dans la conception, d'un outil usé, d'une mauvaise préparation du trou ou d'un comportement de coupe lié à la matière.

Comment éviter la rupture du robinet dans les trous borgnes

La prévention de la rupture du taraud dans les trous borgnes commence par la réduction des charges évitables. Cela signifie une profondeur de perçage suffisante, un dégagement suffisant sous les filets, un style de taraud adapté au matériau et une lubrification qui contrôle les frottements. Il faut également surveiller l'usure de l'outil avant qu'elle ne modifie la profondeur du trou ou la qualité du filetage.

L'évacuation stable des copeaux est un élément majeur de la prévention. Si les copeaux ne sont pas évacués, le couple augmente rapidement près du fond. En bref, le taraudage de trous borgnes doit être planifié de manière à ce que le taraud n'ait jamais à couper et à comprimer des copeaux dans une extrémité fermée en même temps.

Causes des ruptures de robinets au fond des trous borgnes

Les principales causes de rupture des tarauds au fond des trous borgnes sont l'enfoncement, le tassement des copeaux, l'augmentation soudaine du couple, le désalignement et la mauvaise préparation du trou. Un trou qui est nominalement assez profond sur le papier peut encore être trop court en pratique en raison de la géométrie ou de l'usure de la pointe du foret. Si l'âme du taraud atteint le fond du trou avant que la profondeur de filetage prévue ne soit atteinte, elle peut se bloquer et se casser.

Une autre cause fréquente est la tentative de maximiser la profondeur des filets sans laisser suffisamment de place au processus. Lorsque l'impression ne laisse aucune place au faux-rond ou aux copeaux, les filets les plus bas deviennent la zone la plus à risque.

Comment éviter le tassement des copeaux lors du taraudage de trous borgnes ?

Pour éviter la formation de paquets de copeaux lors du taraudage de trous borgnes, il faut éloigner les copeaux du fond et limiter le volume de copeaux généré dans un espace confiné. Les outils à goujure hélicoïdale sont souvent utilisés pour cette raison. Le choix du matériau est également important, car certains matériaux produisent des copeaux plus longs et plus continus qui sont plus difficiles à éliminer.

La discipline du processus est également importante. Le tassement des copeaux commence souvent de manière progressive, puis devient un phénomène de couple soudain. Les ateliers ont donc tendance à le contrôler grâce à une géométrie de taraudage adaptée, une bonne lubrification, une taille de trou stable et une tolérance de profondeur réaliste. Dans les trous profonds, le problème devient plus difficile car les copeaux se déplacent plus loin avant de pouvoir s'échapper.

Facteurs affectant la qualité du filetage au fond d'un trou borgne

Les facteurs affectant la qualité du filetage au fond d'un trou borgne comprennent la forme de la pointe du foret, la longueur du pas de vis, l'encombrement des copeaux, l'accès au lubrifiant et le contrôle de la profondeur de la machine. Même si les filets du haut et du milieu sont propres, les filets du bas peuvent être incomplets ou rugueux parce que l'outil pénètre dans la zone la moins favorable du trou.

C'est pourquoi la qualité du filetage inférieur doit être liée à la fonction. Si l'assemblage n'est pas sollicité par le dernier ou les deux derniers filets, le fait d'exiger des filets parfaits à la base peut augmenter les coûts sans apporter d'avantages pratiques.

Contrôle des copeaux, contrôle de la profondeur et risques liés au processus

Le taraudage de trous borgnes est souvent un problème de contrôle des copeaux plus qu'un problème de filetage. Si les copeaux, la matière déplacée ou le frottement ne peuvent pas quitter la zone de coupe, le processus devient instable. Le contrôle de la profondeur et le contrôle des copeaux sont liés, car plus le jeu restant est faible, moins le processus a de marge de manœuvre pour se remettre d'une variation.

Problèmes d'évacuation des copeaux lors du taraudage de trous borgnes profonds

Les problèmes d'évacuation des copeaux lors du taraudage de trous borgnes profonds augmentent à mesure que le trou devient plus profond, plus petit, ou les deux. Les copeaux ont un chemin plus long à parcourir, la lubrification a plus de mal à atteindre l'arête de coupe et l'opérateur ou la machine ont un retour d'information moins direct. C'est l'une des raisons pour lesquelles les trous borgnes profonds nécessitent souvent une planification de processus plus prudente que les trous traversants similaires.

Si la conception combine un petit diamètre, un filetage profond et un matériau difficile, la fabricabilité doit être examinée rapidement. Ces combinaisons sont possibles, mais elles augmentent les risques de ralentissement du cycle et de rebut.

Risques liés à l'utilisation de l'air comprimé pour l'enlèvement des copeaux dans les trous borgnes

L'utilisation d'un pistolet à air comprimé manuel pour dégager les copeaux peut s'avérer risquée, car il risque de pousser les copeaux plus profondément dans le trou ou de les tasser dans le cône inférieur. Dans un trou traversant, l'air peut pénétrer dans le trou et aspirer facilement les copeaux soufflés. Dans un trou borgne, il peut aggraver le problème des copeaux en poussant les débris dans la zone où le taraud a besoin d'être dégagé.

Il y a également un problème de contrôle du processus. L'air peut sembler dégager l'entrée tout en laissant des matériaux compactés plus bas. L'utilisation d'air sans connaître la direction des copeaux peut donc donner une fausse impression de propreté.

Impact de l'angle de la pointe de forage sur le contrôle de la profondeur des trous borgnes

L'impact de l'angle de la pointe du foret sur le contrôle de la profondeur du trou borgne est important car la pointe du foret crée la forme conique du fond qui limite la profondeur utilisable. Une forme de pointe plus raide ou différente modifie la proportion de la profondeur du trou mesurée qui correspond au diamètre complet et celle qui correspond à la conicité. Pour le taraudage, cette différence affecte l'espace dont dispose réellement le taraud près du fond.

C'est pourquoi la profondeur totale mesurée ne suffit pas à elle seule pour planifier le processus. Les ingénieurs doivent tenir compte de la géométrie du fond laissée par le perçage, en particulier lorsque le dessin prévoit des filetages proches du fond du trou.

Quelles sont les causes de l'accumulation de copeaux et de l'augmentation soudaine du couple dans les trous borgnes profonds ?

Les causes de l'accumulation de copeaux et de l'augmentation soudaine du couple dans les trous borgnes profonds sont généralement une combinaison d'un jeu au fond trop faible, de copeaux s'écoulant vers une extrémité fermée, d'une mauvaise lubrification et d'une usure croissante de l'outil. Lorsque les copeaux s'accumulent, la friction augmente. Le taraud doit alors couper, entraîner et comprimer la matière en même temps. Cela peut créer une augmentation rapide du couple et briser le taraud avant qu'il n'ait eu le temps de réagir.

C'est l'une des raisons pour lesquelles il n'existe pas de réponse universelle simple à la question “À quelle profondeur peut-on tarauder un trou borgne ? Plus le filetage est profond par rapport à la taille du trou et moins il y a de place pour les copeaux, plus la réponse dépend des détails du processus.

Facteurs de coût, de tolérance et de délai d'exécution

Le taraudage de trous borgnes peut sembler être une opération peu coûteuse parce qu'elle est courante, mais les coûts et les délais peuvent augmenter si l'opération est poussée à la limite du processus. Des attentes strictes en matière de profondeur, des matériaux durs, des filets très petits ou des exigences élevées en matière de répétabilité signifient souvent plus de contrôles de réglage, plus de surveillance de l'outil et un risque plus élevé de retouche.

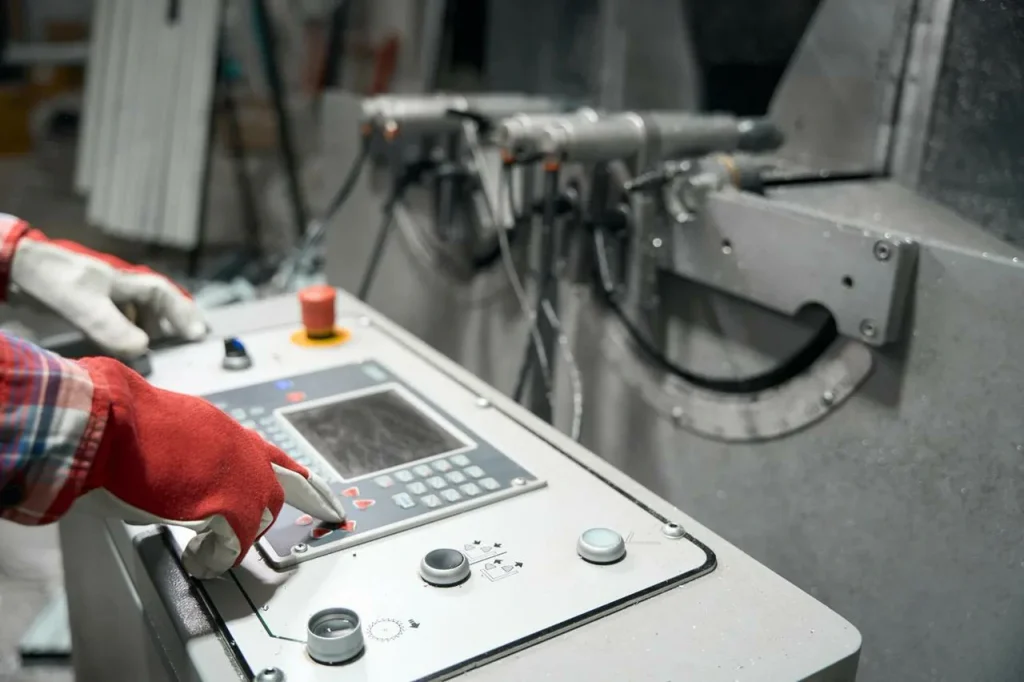

Erreurs courantes de filetage CNC dans les trous borgnes

Les erreurs courantes de filetage CNC dans les trous borgnes comprennent des décalages de profondeur incorrects, une inadéquation entre la profondeur de filetage programmée et la profondeur forée, l'absence de prise en compte du chanfrein ou de l'avance de l'outil, et l'utilisation d'un style d'outil qui envoie les copeaux dans le mauvais sens. Ces erreurs ne sont pas toujours évidentes lors de la programmation, car le modèle peut indiquer la profondeur nominale sans montrer la surépaisseur du processus sous les filets.

Un autre problème est de supposer qu'un programme CNC peut résoudre un problème de géométrie par la seule précision. Un contrôle élevé est utile, mais il ne supprime pas la nécessité d'un espace entre les copeaux et d'une profondeur de filetage réaliste.

Comment les exigences en matière de tolérance modifient le choix de l'outil et la durée du processus

La manière dont les exigences en matière de tolérance modifient le choix de l'outil et la durée du processus dépend de ce qui est réellement contrôlé. Si la principale préoccupation est l'ajustement de la fixation filetée, le processus peut se concentrer sur la stabilité de l'état du taraudage et la taille du trou. Si la pièce présente également des exigences strictes en matière de profondeur, de surface ou de fond de filet, la fenêtre du processus se rétrécit et le choix de l'outil devient plus conservateur.

Concrètement, des exigences plus strictes impliquent souvent davantage de contrôles et une plus grande attention à l'usure des outils. Ainsi, même si le taraud lui-même est standard, le processus qui l'entoure peut prendre plus de temps.

Qu'est-ce qui augmente le temps de cycle et le risque de rebut dans le taraudage de trous borgnes ?

Qu'est-ce qui augmente le temps de cycle et le risque de rebut dans le taraudage de trous borgnes ? Les principaux facteurs sont les matériaux difficiles, les trous profonds ou petits, les exigences de filetage près du fond, le comportement instable des copeaux et le manque de clarté des dessins. Les étapes répétées de dégagement des copeaux, les avances prudentes, les inspections supplémentaires et les changements d'outils sont autant d'éléments qui font perdre du temps.

Le risque de rebut augmente lorsque la caractéristique ne laisse aucune marge de variation. Un trou borgne avec un jeu minimal au fond peut transformer un petit changement de profondeur de perçage en un robinet cassé et une pièce perdue.

Liste de contrôle : Données d'entrée du processus ayant une incidence sur la répétabilité, l'inspection et les retouches

Où le taraudage de trous borgnes est le mieux adapté

Les taraudages de trous borgnes sont un choix pratique lorsque la pièce doit rester fermée d'un côté, lorsqu'un élément traversant affaiblirait la conception ou lorsque l'espace d'assemblage ne permet pas l'utilisation d'un élément de fixation en saillie. Dans ces cas, le taraudage des trous borgnes est souvent la bonne solution. La question n'est pas de savoir si les trous borgnes sont bons ou mauvais. La question est de savoir si la combinaison spécifique de la taille, de la profondeur, du matériau et de l'exigence de filetage est réaliste.

Applications où le filetage des trous borgnes est préférable à celui des trous débouchants

Les applications pour lesquelles les filetages à trous borgnes sont préférables à ceux à trous débouchants comprennent les pièces qui doivent conserver la pression ou la séparation des fluides, les boîtiers où la percée de la face arrière n'est pas autorisée, et les composants dont l'aspect extérieur ou les surfaces d'étanchéité doivent rester intacts. Ils sont également utilisés lorsque la face arrière de la pièce est inaccessible lors de l'assemblage.

Dans de tels cas, les trous borgnes peuvent simplifier la fonction d'assemblage même s'ils compliquent l'usinage. Le choix de la conception peut donc encore être justifié si les tolérances du processus sont prises en compte.

Lorsque le taraudage par trou borgne est difficile dans des matériaux profonds, de petit diamètre ou durs

Lorsque le taraudage de trous borgnes est difficile dans des matériaux profonds, de petit diamètre ou durs, la raison en est généralement la marge réduite du processus. Les petits tarauds sont plus faciles à casser. Les trous profonds retiennent les copeaux. Les matériaux plus durs augmentent le couple et peuvent réduire la durée de vie de l'outil. Si ces trois conditions sont réunies, la caractéristique devient beaucoup plus sensible aux variations.

Cela ne signifie pas que la conception est impossible. Cela signifie que le dessin doit être revu pour déterminer si une profondeur totale est nécessaire, si la taille du filetage peut être ajustée ou si une autre méthode d'assemblage doit être envisagée.

Quels matériaux et quelles géométries de pièces présentent un risque d'écrasement plus élevé ?

Quels sont les matériaux et les géométries de pièces qui présentent un risque de taraudage plus élevé ? Les matériaux qui produisent de longs copeaux, résistent à la coupe ou réagissent mal au formage augmentent le risque de pointes de couple et de mauvaise qualité du fond de filet. Les géométries présentant des parois minces, une fixation instable, des surfaces d'entrée inclinées ou un dégagement limité autour du trou augmentent également les risques.

La forme de la pièce est importante car l'alignement influe sur la durée de vie du taraud. Même un taraud correct peut échouer si l'outil pénètre avec un léger angle ou si la pièce se déplace sous l'effet de la charge.

Références nécessaires : organismes de normalisation, conseils en matière d'outillage et sources universitaires sur l'usinage.

Pour la prise de décision, les meilleures références proviennent généralement d'organismes de normalisation tels que la Organisation internationale de normalisation, Les normes sont basées sur des textes institutionnels sur l'usinage et des sources académiques sur la mécanique du perçage et du taraudage. Les normes aident à définir la forme des filets et les conventions de repérage. Les sources universitaires et institutionnelles expliquent la formation des copeaux, le couple et les effets de la géométrie du trou. Cette combinaison est plus utile que les seuls conseils de l'atelier.

Comment évaluer et choisir la bonne méthode de taraudage des trous borgnes ?

Avant l'appel d'offres ou la publication, confirmez la classe ou l'ajustement du filetage, si la profondeur spécifiée correspond à la profondeur totale du filetage ou à la profondeur totale du taraudage, l'état du matériau de base et si le revêtement ou la métallisation a lieu avant ou après le filetage. Confirmez également les attentes en matière de chanfrein inférieur ou de bavure, les critères d'acceptation de la jauge, les exigences en matière de position et de perpendicularité, et si la caractéristique est destinée à un prototype ou à un volume de production reproductible. Ces vérifications réduisent l'ambiguïté bien plus efficacement que la seule taille du filetage.

Matrice de décision : Profondeur du trou, matériau, taille du filetage et style de taraudage

Quand faut-il choisir un taraud à flûte spirale, un taraud de forme ou un taraud à fond ?

Choisissez les tarauds à goujures spirales lorsque l'évacuation des copeaux d'un trou borgne est le principal problème et que le matériau produit des copeaux qui doivent être aspirés vers le haut. Choisissez des tarauds de forme lorsque le matériau convient au formage des filets et qu'il est plus important d'éviter les copeaux que les exigences supplémentaires liées à la préparation du trou et à la lubrification. Choisissez des tarauds à fond de filet lorsque les filets doivent s'étendre près du fond, mais uniquement si le trou offre encore un jeu suffisant et si le processus permet de contrôler le couple.

C'est également la réponse pratique à la question “Quelle est la différence entre les tarauds de forme et les tarauds coupés ?”. Un taraud coupé enlève de la matière et crée des copeaux. Un taraud de forme déplace la matière et évite les copeaux, de sorte que le compromis passe de l'évacuation des copeaux au dimensionnement du trou, à l'adéquation de la matière et à la charge de formage.

Que doivent vérifier les acheteurs et les ingénieurs avant de valider un filet à trous borgnes ?

Avant la validation, les acheteurs et les ingénieurs doivent vérifier si le dessin sépare clairement la profondeur du filetage de la profondeur totale du trou, si le jeu au fond est réaliste et si le matériau et la taille du filetage ne créent pas un risque inhabituel. Ils doivent également se demander si les filets inférieurs sont nécessaires d'un point de vue fonctionnel ou s'ils sont simplement supposés.

C'est à ce stade que les questions difficiles permettent de réduire les coûts. Par exemple, si une conception est susceptible de produire des robinets cassés, il n'est peut-être pas pratique de la retravailler. Et si la question devient “Comment extraire un taraud cassé d'une pièce ?”, cela signifie généralement que le processus a déjà échoué. L'extraction d'un taraud dans un trou borgne peut s'avérer difficile et endommager la pièce ; la prévention est donc plus importante que la récupération.

Liste de contrôle : Examen de la pré-production pour les dessins, la surépaisseur, le contrôle des copeaux et l'inspection

• Confirmez que le repère du trou borgne indique clairement la profondeur du filetage et la profondeur totale du perçage.
• Vérifier que la profondeur de perçage inclut le chanfrein, le pas de taraudage et le jeu du fond.
• Vérifier si l'évacuation des copeaux sera stable en fonction du matériau et de la profondeur du trou.
• Adapter le style de taraud à la direction du copeau et au comportement du matériau.
• Confirmer comment mesurer la profondeur totale du trou avant le taraudage des trous borgnes et après le taraudage.
• Examiner comment l'usure des forets affecte la précision de la profondeur des trous borgnes en fonction du volume de production.
• Vérifiez si la qualité du filetage inférieur est essentielle sur le plan fonctionnel ou si elle est simplement implicite.
• Vérifier les points de contrôle afin que l'acheteur, l'ingénieur et le machiniste utilisent la même référence de profondeur.

Le taraudage de trous borgnes est souvent la bonne solution lorsque la pièce doit rester fermée, étanche ou visuellement propre d'un côté. Il doit être évité ou revu lorsque la conception exige des filetages profonds dans un espace réduit, en particulier pour les petits diamètres ou les matériaux difficiles. L'approche la plus sûre consiste à séparer la profondeur du filetage de la profondeur du perçage, à laisser une marge de manœuvre réelle au fond et à choisir un style de taraudage basé sur le comportement des copeaux plutôt que sur l'habitude. En résumé, un trou borgne est réalisable lorsque le dessin respecte les limites des copeaux, de l'avance de l'outil et du contrôle de la profondeur.
