Kreisrundlauf vs. Gesamtrundlauf in GD&T

Die Unterscheidung zwischen Rundlauf und Gesamtrundlauf ist für Ingenieure und Hersteller von entscheidender Bedeutung, da sie direkt bestimmt, wie rotierende Teile im Betrieb funktionieren und wie realistisch eine Zeichnung erstellt werden kann. In diesem Leitfaden wird erläutert, was die einzelnen Kontrollen bewirken, wann sie anzuwenden sind und wie man den häufigen Fallstrick vermeidet, das falsche Werkzeug für seine funktionalen Anforderungen zu wählen.

Rundlauffehler vs. Gesamtrundlauffehler: Was das ist und warum es wichtig ist

Bevor wir uns mit den spezifischen Unterschieden zwischen den beiden Kontrolltypen befassen, ist es hilfreich zu wissen, was Rundlauf grundsätzlich ist und warum er überhaupt wichtig ist. Auf dieser Grundlage wird dann die Unterscheidung zwischen Rundlauf und Gesamtrundlauf klar und nachvollziehbar.

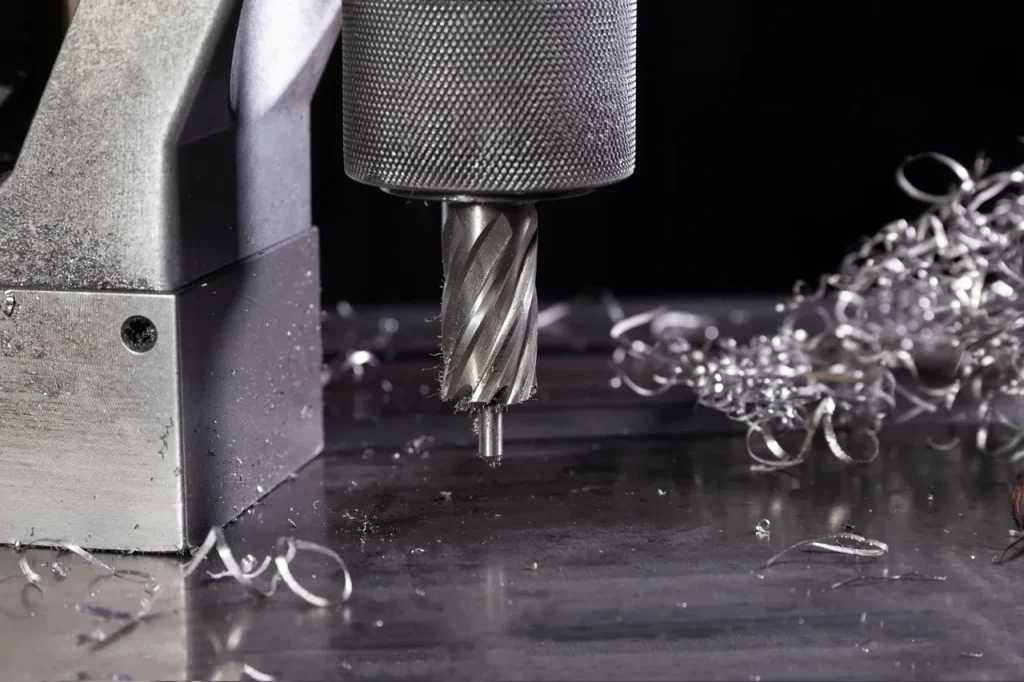

Was ist Rundlauf bei der Bearbeitung, und warum ist er bei rotierenden Teilen kritisch?

Bei der Bearbeitung beschreibt der Rundlauf, wie stark sich eine Oberfläche verändert, wenn ein Teil um eine Bezugsachse gedreht wird. Vereinfacht ausgedrückt, zeigt er an, ob ein rotierendes Merkmal in Bezug auf die durch den Bezugspunkt festgelegte Achse rund läuft oder “wackelt”. Dies ist vor allem bei Teilen wie Wellen, Achsen, Zahnrädern, kegelförmigen Sitzen und anderen rotationssymmetrischen Merkmalen von Bedeutung.

Bei rotierenden Teilen ist der Rundlauf nicht nur ein Zeichnungsdetail. Sie wirkt sich darauf aus, wie sich das Teil im Betrieb verhält. Wenn sich die kontrollierte Oberfläche nicht gleichmäßig um die Bezugsachse dreht, kann dies zu ungleichmäßigem Kontakt, Vibrationen, schlechter Abdichtung oder instabiler Lagerung führen. Kurzum, die Rundlauftoleranz für rotierende Teile ist oft direkt mit der Funktion verbunden.

Bei der geometrischen Bemaßung und Tolerierung (GD&T) unterscheiden sich Rundlaufkontrollen von reinen geometrischen Formkontrollen, da sie von einer Bezugsachse abhängen. Diese Bezugspunktbeziehung ist der entscheidende Punkt. Ein Feature kann isoliert betrachtet rund sein, aber dennoch schlecht laufen, wenn seine Oberfläche nicht richtig auf die Drehachse bezogen ist, die das Teil in der Montage verwendet.

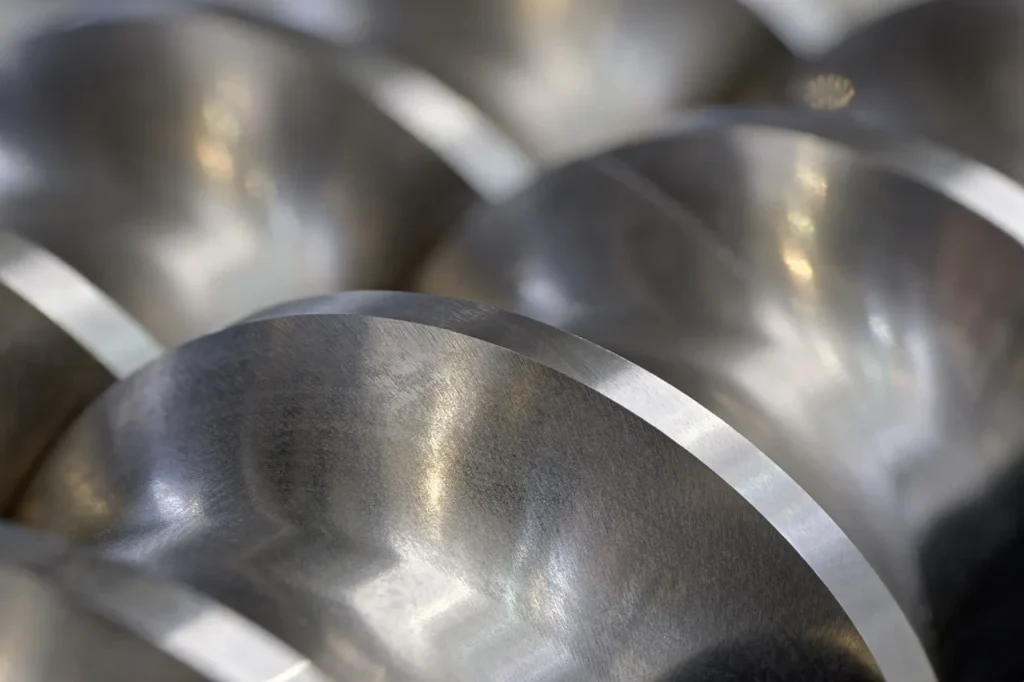

Rundlauf vs. Gesamtrundlauf: der wesentliche Unterschied in der GD&T-Kontrolle

Der Hauptunterschied zwischen Rundlauf und Gesamtrundlauf ist der Umfang, den jede Kontrolle begrenzt.

Bei kreisförmigen Merkmalen prüft der Rundlauf jeweils nur einen bestimmten kreisförmigen Querschnitt. Bei der Prüfung wird ein einzelnes kreisförmiges Element der Oberfläche betrachtet, während sich das Teil um die Bezugsachse dreht. Jeder Abschnitt wird unabhängig bewertet. Das bedeutet, dass die Rundlaufabweichung eine lokale Kontrolle ist.

Der Gesamtrundlauf prüft die gesamte Oberfläche als eine zusammenhängende Anforderung. Anstatt jeden Querschnitt separat zu behandeln, wird die Abweichung in der gesamten rotationssymmetrischen Oberfläche entlang der gesamten Oberflächenlänge oder des gesamten Oberflächenprofils begrenzt. Dies macht den Gesamtrundlauf restriktiver.

Häufig wird dies mit 2D- und 3D-Kontrolle beschrieben. Das ist als schnelle Erklärung nützlich, obwohl es manche Fälle zu sehr vereinfacht, insbesondere bei konischen oder anderen rotationssymmetrischen Profilen. Für die Entscheidungsfindung ist die Unterscheidung jedoch hilfreich: Bei Rundlauf vs. Gesamtrundlauf bezieht sich der Gesamtrundlauf auf die Variation der gesamten Oberfläche, die an die Bezugsachse gebunden ist, während der Rundlauf das Taumeln der einzelnen Abschnitte begrenzt.

Unterschied zwischen Rundlauf und Gesamtrundlauf in funktionaler Hinsicht

In funktionaler Hinsicht ist der Rundlauf oft ausreichend, wenn es um das lokale Drehverhalten in bestimmten Abschnitten geht. Beispielsweise wird der Rundlauf zur Kontrolle des Taumelns an einem Lagersitz, einer Schulter oder einem Dichtungsband verwendet, auch wenn nicht die gesamte Länge des Teils als eine perfekte Oberfläche kontrolliert wird.

Der Gesamtrundlauf wird verwendet, wenn sich die gesamte Oberfläche während der Drehung gleichmäßig verhalten muss. Dies gilt für lange Wellen, konische Passungen und andere Merkmale, bei denen Geradheit, Konizität und Oberflächenausrichtung über das gesamte Merkmal wichtig sind. In diesen Fällen sind lokale Prüfungen nicht ausreichend, da das Teil in jedem Abschnitt akzeptabel aussehen kann, aber dennoch driftet, sich wölbt oder über die Länge verjüngt.

Aus diesem Grund ist der Unterschied zwischen Rundlauf und Gesamtrundlauf nicht nur eine technische Formulierung. Er ändert, was in der Fertigung eingehalten werden muss, was bei der Inspektion überprüft werden muss und ob eine Zeichnung eine lokale Kontrolle oder eine vollflächige Kontrolle verlangt.

Tabelle: Symbole, Bezugspunktabhängigkeit, Toleranzfeld und Prüfumfang

Die Symbole sind wichtig, weil sie für die Prüfung und die Fertigung sehr unterschiedliche Aussagen machen. Für den Rundlauf wird ein einzelner Pfeil verwendet. Für den Gesamtrundlauf wird ein Doppelpfeil verwendet. Gemäß ASME, Nach ASME Y14.5 sind Rundlauf und Gesamtrundlauf beides auf Bezugspunkten basierende Kontrollen, die während der Rotation um die festgelegte Bezugsachse ausgewertet werden. In der Praxis hängt die Auslegung auch vom verwendeten Standardsystem und der Zeichnungskonvention ab, so dass die Zeichnung die Festlegung der Bezugspunkte und die Absicht der Prüfung deutlich machen sollte. Die Rundlaufabweichung gilt für einzelne Querschnitte, während die Gesamtrundlaufabweichung für die gesamte zu prüfende Fläche gilt.

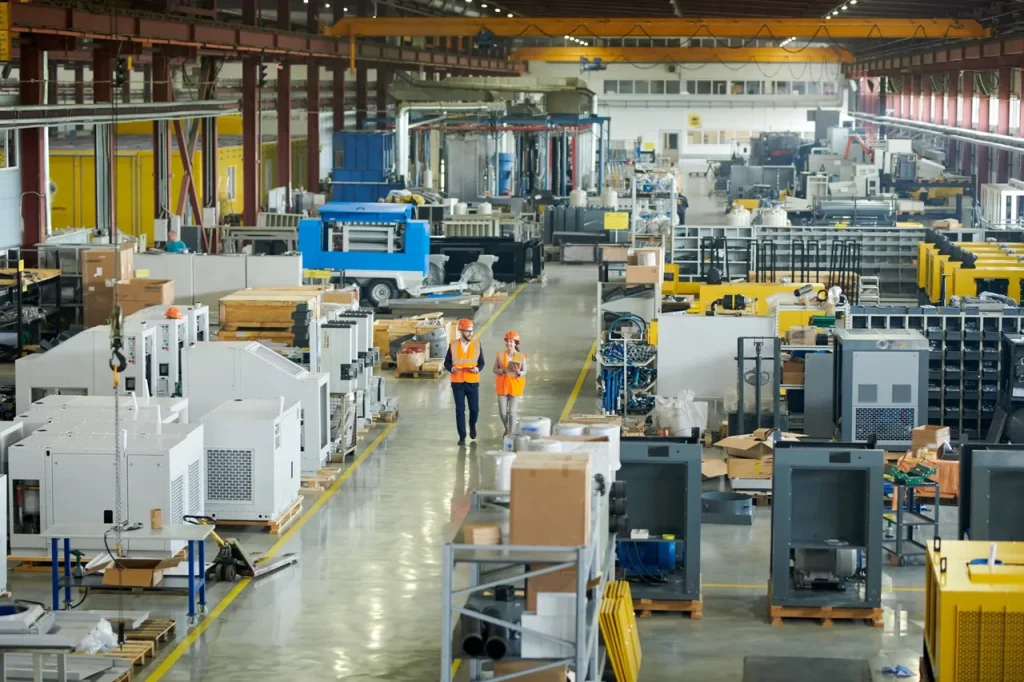

Kann die Anforderung realistisch angewendet und hergestellt werden?

Die Wahl zwischen Rundlauf und Gesamtrundlauf hängt auch davon ab, ob Fertigung und Prüfung die Anforderungen realistisch erfüllen können; basierend auf ISO Grundsätzlich sollten die Toleranzen sowohl die funktionalen Anforderungen als auch die erreichbare Prozessfähigkeit widerspiegeln. Um dies beurteilen zu können, ist es hilfreich, die Situationen zu untersuchen, in denen die einzelnen Kontrollen nicht ausreichen, und zu begründen, warum die Entscheidung in der Fertigung von Bedeutung ist.

Wenn der Rundlauf bei zylindrischen Teilen nicht ausreicht

Ein Rundlauf ist nicht ausreichend, wenn die Funktion des Teils von der Konsistenz der gesamten Oberfläche abhängt und nicht nur von einem Abschnitt. Eine lange Welle ist das deutlichste Beispiel. Auch wenn jeder Abschnitt für sich genommen akzeptabel ist, kann die Welle über die gesamte Länge eine Verjüngung oder Krümmung aufweisen. In diesem Fall kann das Teil einen Rundlauf aufweisen, aber dennoch funktionale Probleme bei der Montage oder Rotation verursachen.

Dieses Problem tritt bei zylindrischen Teilen auf, die einen gleichmäßigen Kontakt aufweisen müssen, wie z. B. lange Lagerzapfen, Präzisionswellen und kegelige Passungen. Der Rundlauf kann eine Form annehmen, die lokal kontrolliert, aber global inkonsistent ist. Wenn die gesamte Oberfläche der Baugruppe mit der Bezugsachse übereinstimmen muss, ist der Gesamtrundlauf normalerweise die bessere Lösung.

Wenn die Rundlaufgenauigkeit bei zylindrischen Teilen nicht ausreicht, ist der Grund dafür in der Regel funktioneller und nicht theoretischer Natur. In der Zeichnung muss berücksichtigt werden, ob eine lokale Taumelkontrolle ausreicht oder ob die gesamte Oberfläche als eine Einheit kontrolliert werden muss.

Festlegen der Gesamtrundlauftoleranz auf einer Zeichnung ohne Übersteuerung des Teils

Wenn Ingenieure fragen, wie sie die Gesamtrundlauftoleranz auf einer Zeichnung angeben sollen, besteht das Hauptrisiko in einer Übersteuerung. Die Gesamtrundlauftoleranz ist breit gefächert. Er kann die Form, die Ausrichtung und die Lage über die gesamte Oberfläche relativ zur Bezugsachse kontrollieren. Wenn dieses Maß an Kontrolle nicht an eine echte funktionale Notwendigkeit geknüpft ist, kann die Angabe zusätzlichen Fertigungsaufwand und Prüfzeit verursachen, ohne die Leistung des Teils zu verbessern.

Ein praktischer Ansatz besteht darin, den Gesamtrundlauf nur auf die Flächen anzuwenden, die wirklich eine vollflächige Rotationskonsistenz erfordern. Wenn dies nur an einer Schulter, einem Sitz oder einer kurzen Dichtfläche erforderlich ist, kann ein Rundlauf ausreichend sein. Wenn das Merkmal lang, konisch oder funktionell durchgängig ist, kann der Gesamtrundlauf gerechtfertigt sein.

Entscheidend ist, dass die Steuerung auf die tatsächliche Kontaktfläche, die Drehfunktion und das Bezugsschema abgestimmt ist. Eine stärkere Kontrolle ist nicht immer eine bessere Kontrolle. Sie kann nur dazu führen, dass das Teil schwieriger zu bearbeiten und zu prüfen ist.

Auswirkungen der Wahl der Bezugsachse auf die Rundlauftoleranz

Die Wahl der Bezugsachse hat einen großen Einfluss auf die Rundlauftoleranz, da der Rundlauf immer relativ zu dieser Achse gemessen wird. Wenn die Bezugsachse nicht der Lage und Drehung des Teils in der Praxis entspricht, kann das Ergebnis auf der Zeichnung technisch gültig, aber funktional irreführend sein.

So kann beispielsweise eine Wellenoberfläche, die in Bezug auf einen instabilen oder nicht funktionsfähigen Bezugspunkt geprüft wird, einen schlechten Rundlauf aufweisen, auch wenn die rotierende Schnittstelle des Teils bei der Montage akzeptabel funktionieren würde. Auch das Gegenteil kann der Fall sein. Eine Strategie mit schwachem Bezugspunkt kann das wahre Problem verbergen.

Aus diesem Grund ist die Stabilität des Bezugspunkts so wichtig. Das Bezugsmerkmal sollte eine wiederholbare Achse festlegen, die den funktionalen Drehpunkt des Teils so genau wie möglich wiedergeben sollte. Für Einkäufer und Ingenieure, die eine Zeichnung prüfen, sollte das Bezugsschema vor dem eigentlichen Rundlaufwert überprüft werden. Wenn die Bezugsachse falsch ist, kann die Beschriftung unrealistisch oder funktional unzusammenhängend sein.

Checkliste: Merkmalsgeometrie, Nullpunktstabilität, Prüfzugang und Prozessfähigkeit

Vor der Genehmigung einer Rundlauf- oder Gesamtlaufanforderung ist es hilfreich, vier praktische Prüfungen durchzuführen:

• Geometrie des Merkmals: Ist das kontrollierte Merkmal kurz und lokal oder lang und funktional kontinuierlich? Konische und lange zylindrische Oberflächen führen oft zu einem totalen Rundlauf.
• Stabilität des Bezugspunkts: Kann das Bezugsmerkmal eine wiederholbare Achse während der Inspektion und des Fertigungsaufbaus festlegen?
• Zugang zur Inspektion: Kann ein Indikator oder eine andere Messmethode die gesamte von der Zeichnung kontrollierte Fläche erreichen?
• Prozessfähigkeit: Kann der gewählte Prozess die geforderte Relation ohne übermäßige Einstellungsempfindlichkeit, zusätzliche Durchgänge oder Nacharbeit halten?

Diese Prüfungen ersetzen nicht die GD&T-Regeln, aber sie helfen bei der Beantwortung der Frage, ob die Anforderung realistisch angewendet und gefertigt werden kann.

Wie Rundlauf und Gesamtrundlauf funktionieren

Der praktische Unterschied zwischen diesen beiden Kontrollen wird deutlich, wenn Sie sehen, wie sie tatsächlich gemessen werden. Jeder Prüfansatz gibt unterschiedliche Informationen über das Teil preis und erzwingt unterschiedliche Einschränkungen für den Fertigungsprozess.

Messung des Rundlaufs mit einer Messuhr an einem Querschnitt

Wenn Sie wissen möchten, wie Sie den Rundlauf messen, wird bei der Standardmethode eine Messuhr an einem Querschnitt verwendet, während sich das Teil um seine Bezugsachse dreht. Die Spitze der Messuhr berührt die Oberfläche an dem ausgewählten Abschnitt. Während sich das Teil um 360 Grad dreht, beobachtet der Prüfer die gesamte Bewegung der Messuhr an dieser einen Stelle.

Dieser Messwert wird oft als TIR (Total Indicated Runout) für den zu messenden Abschnitt bezeichnet. Wichtig ist, dass die Rundlaufabweichung jeweils für einen Abschnitt geprüft wird. Der Indikator wird während des Messvorgangs an dieser Stelle fixiert. Wenn dann ein weiterer Abschnitt geprüft werden muss, wird der Indikator verschoben und der neue Abschnitt wird unabhängig davon bewertet.

Mit dieser Methode eignet sich der Rundlauf gut für lokale Taumelkontrollen. Sie vergleicht nicht einen Abschnitt mit einem anderen, so dass sie allein keine Kontrolle der Verjüngung oder des Bogens über die Länge ermöglicht.

Prüfung des Gesamtrundlaufs bei langen zylindrischen Teilen durch Überstreichen der gesamten Oberfläche

Bei der Prüfung des Gesamtrundlaufs muss die gesamte kontrollierte Fläche überstrichen werden, während sich das Teil um die festgelegte Bezugsachse dreht. Aufspannmethode und Werkstückspannung beeinflussen die Aussagekraft stark, insbesondere bei langen oder schlanken Teilen, bei denen das Einspannen, die nicht unterstützte Länge oder eine schlechte Bezugspunktsimulation die Ablesung verändern können. Wenn das Kehren des Indikators die Anforderungen nicht angemessen wiedergeben kann, ist ein KMG oder ein spezielles Formmesssystem möglicherweise besser geeignet.

Dieser Inspektionsansatz ist der Grund, warum der Gesamtrundlauf strenger ist. Er erfasst kumulative Abweichungen, die bei einer abschnittsweisen Methode übersehen werden können. Eine lange Welle kann an mehreren isolierten Stellen akzeptabel erscheinen, doch der vollständige Durchlauf offenbart eine allmähliche Verjüngung, eine Verkrümmung oder eine veränderte Ausrichtung relativ zur Bezugsachse.

Aus praktischer Sicht bedeutet dies, dass die Prüfeinrichtung empfindlicher ist. Die Vorrichtung muss die Bezugsachse korrekt festlegen, und die Sweep-Methode muss die kontrollierte Fläche wirklich abdecken. Ist dies nicht der Fall, entspricht das Ergebnis möglicherweise nicht der Absicht der Zeichnung.

Vollständige Rundlaufkontrolle für kegelige Oberflächen und andere rotationssymmetrische Profile

Die Kontrolle des Gesamtrundlaufs bei kegelförmigen Oberflächen ist wichtig, da Kegel leicht falsch abgelesen werden können, wenn nur lokale Abschnitte überprüft werden. Eine Verjüngung kann in jedem Abschnitt rotationssymmetrisch sein und trotzdem über das gesamte Profil hinweg nicht den Anforderungen der Baugruppe entsprechen. Der Rundlauf kann diese Bedingung akzeptieren, da jeder Querschnitt unabhängig beurteilt wird.

Der Gesamtrundlauf wird auch bei anderen rotationssymmetrischen Profilen verwendet, bei denen eine vollflächige Konsistenz wichtig ist. Das Konzept ist nicht auf einfache Zylinder beschränkt. Entscheidend ist, dass sich die Oberfläche um eine Bezugsachse dreht und über das gesamte Profil eine kontrollierte Beziehung zu dieser Achse aufrechterhalten muss.

Hier hilft die übliche Abkürzung “2D versus 3D”, aber nur bis zu einem gewissen Punkt. Die genauere Konstruktionsansicht ist folgende: Der Rundlauf steuert die lokale radiale Variation in jedem Abschnitt, während der Gesamtrundlauf das integrierte Verhalten der Oberfläche als Ganzes steuert.

Prozessdiagramm: fester Indikator pro Abschnitt vs. Durchlauf über die gesamte Länge; wo TIR passt

Die Methoden lassen sich auf einfache Weise wie folgt vergleichen:

TIR ist eine nützliche Sprache bei der Inspektion, aber Ingenieure sollten einen lokalen TIR-Messwert nicht mit einer vollständigen Rundlaufkontrolle verwechseln. Der Prüfpfad entscheidet, was tatsächlich kontrolliert wird.

Was jede Kontrolle tatsächlich begrenzt

Um die richtige Wahl zu treffen, ist es wichtig, genau zu verstehen, was jede Kontrolle durchsetzt und - ebenso wichtig - was sie nicht durchsetzt. Der Umfang der Kontrolle bestimmt sowohl, wovor sie schützen kann, als auch, wo Lücken in der Spezifikation bestehen können.

Rundlauf als unabhängige 2D-Kontrolle des Taumels in jedem Abschnitt

Die Rundlaufabweichung wirkt als unabhängige Kontrolle an jedem kreisförmigen Querschnitt. Er begrenzt, wie stark dieser Abschnitt wackelt, wenn sich das Teil um die Bezugsachse dreht. In der Praxis begrenzt der Rundlauf die Gesamtschwankung der Anzeige, die an einem Querschnitt beobachtet wird, wenn sich das Teil um die Bezugsachse dreht. Diese beobachtete Abweichung kann kombinierte Oberflächenfehler an diesem Querschnitt widerspiegeln, aber die Kontrolle sollte nicht als eine Reihe von separat spezifizierten Rundheits-, Orientierungs- und Positionstoleranzen behandelt werden.

Die wichtigste Einschränkung ist die Unabhängigkeit. Ein Abschnitt kann durchgehen, und der nächste kann auch durchgehen, selbst wenn die gesamte Oberfläche eine Verjüngung oder eine gekrümmte Linie zwischen ihnen bildet. Aus diesem Grund ist der Rundlauf am besten als örtliche Rotationskontrolle und nicht als Kontrolle der gesamten Form zu betrachten.

Das macht sie nützlich, wenn die Funktion lokal ist. Lagerschultern, kurze Sitze und örtlich begrenzte Dichtungsbänder sind gängige Beispiele.

Gesamtrundlauf als 3D-Kontrolle von Form, Ausrichtung und Lage auf der Oberfläche

Der Gesamtrundlauf kontrolliert die gesamte Oberfläche in Bezug auf die Bezugsachse. Bei zylindrischen Merkmalen wird er oft so beschrieben, dass die Oberfläche innerhalb von zwei konzentrischen Zylindern bleibt. Funktionell kann der Gesamtrundlauf die kombinierte Oberflächenabweichung begrenzen, die über den gesamten Drehbereich relativ zur Bezugsachse zu beobachten ist, einschließlich Effekten wie Konizität, Wölbung und axialer Drift. Dies ist eine funktionale Interpretation dessen, was das Prüfergebnis erfasst, und kein formaler Ersatz für separate Kontrollen bei der Interpretation von Normen oder der Toleranzanalyse.

Aus diesem Grund wird der Gesamtrundlauf oft als zusammengesetzte Regelung behandelt. In manchen Zusammenhängen wirkt sie wie eine Kombination aus Positionssteuerung und Zylindersteuerung für eine rotierende Oberfläche. Der Wert dieses kombinierten Effekts liegt darin, dass er die Funktionsweise vieler realer rotierender Teile widerspiegelt: Sie benötigen die gesamte Oberfläche, um rund zu laufen, nicht nur einzelne Abschnitte.

Für die Entwurfsprüfung ist dies wichtig, da der Gesamtrundlauf schnell zu einer anspruchsvollen Anforderung werden kann. Sie sollte verwendet werden, wenn die gesamte Oberflächenbeziehung im Betrieb von Bedeutung ist.

Unterschied zwischen Gesamtrundlauf und Zylindrizität

Der Unterschied zwischen Gesamtrundlauf und Zylindrizität beginnt mit der Abhängigkeit vom Bezugspunkt. Die Zylindrizität ist nur eine Formkontrolle. Sie kümmert sich nicht um eine Bezugsachse. Es wird gefragt, ob die zylindrische Fläche innerhalb zweier koaxialer Zylinder liegt, die auf ihrer eigenen Form basieren.

Der Gesamtrundlauf hängt von der Bezugsachse ab. Sie kontrolliert die Oberfläche, während sie sich um diese festgelegte Achse dreht. Ein Teil kann also eine akzeptable Zylindrizität im Sinne der Freiform aufweisen, aber dennoch die Rundlaufgenauigkeit verfehlen, wenn die Oberfläche nicht korrekt auf die Bezugsachse bezogen ist.

Aus diesem Grund wird bei rotierenden Bauteilen oft der Gesamtrundlauf bevorzugt. Er verbindet die Oberfläche mit der Achse, auf die es bei Montage und Betrieb ankommt.

Rundlauf und Rundlaufgenauigkeit in GD&T

Rundlauf vs. Konzentrizität in GD&T ist eine häufige Quelle der Verwirrung. Beide beinhalten eine Bezugsachse, sind aber nicht austauschbar.

Die Rundlaufabweichung ist eine direkte flächenbasierte Kontrolle. Er gibt an, wie stark die Oberfläche während der Drehung variiert. Das macht ihn praktisch für die Prüfung mit einer Messuhr und ist enger mit Taumel oder funktionalem Laufverhalten verbunden.

Die Konzentrizität ist keine Kontrolle der Oberflächenverschiebung. Sie bezieht sich auf die Mittelpunkte eines Features zu einer Bezugsachse. Da sie auf abgeleiteten Mittelpunkten basiert, begrenzt sie nicht direkt das gleiche Oberflächenverhalten wie die Rundlaufgenauigkeit. Für viele Anwendungen mit rotierenden Teilen ist die Rundlaufkontrolle die nützlichere Steuerung, da sie das tatsächliche Verhalten der Oberfläche widerspiegelt.

Vorteile gegenüber Einschränkungen und Kompromissen

Keine der beiden Kontrollen ist generell besser; die richtige Wahl hängt davon ab, ob die Spezifikation mit den tatsächlichen funktionalen Anforderungen übereinstimmt. Die folgenden Szenarien zeigen, wo jede Art von Auslauf die beste Balance zwischen Schutz und Praktikabilität bietet.

Wenn der Rundlauf die bessere Wahl für eine einfachere Funktionskontrolle ist

Der Rundlauf ist oft die bessere Wahl, wenn die funktionalen Anforderungen lokal und eindeutig sind. Wenn sich das Teil nur in einem bestimmten Abschnitt ohne übermäßiges Taumeln drehen muss, bietet der Rundlauf eine gezielte Kontrolle, ohne die gesamte Oberfläche in eine strenge Hüllkurve zu zwingen.

Dadurch kann die Zeichnung leichter überprüft werden und es besteht weniger Gefahr, dass das Teil übersteuert wird. Insbesondere kurze Features und lokalisierte Oberflächen profitieren oft nicht von einem Gesamtrundlauf. Die Verwendung eines kreisförmigen Rundlaufs kann dem tatsächlichen Bedarf besser entsprechen.

Wenn der Gesamtrundlauf die erforderliche Oberflächenkonsistenz für Wellen und Lagersitze bietet

Der Gesamtrundlauf ist die bessere Passung, wenn die rotierende Oberfläche von Ende zu Ende gleichmäßig sein muss. Lange Wellen, ausgedehnte Lagersitze und kegelförmige Schnittstellen sind die typischen Fälle. Hier geht es nicht nur um lokalen Taumel, sondern darum, wie sich die gesamte Oberfläche relativ zur Bezugsachse verhält.

Bei Wellen und ähnlichen Teilen kann der Gesamtrundlauf Probleme verhindern, die bei einem Rundlauf nicht auftreten würden, wie z. B. Wölbungen oder eine allmähliche konische Form. Diese zusätzliche Kontrolle ist nützlich, wenn die Baugruppe von einem gleichmäßigen Kontakt, einer stabilen Drehung oder einer wiederholbaren Passung über die gesamte Fläche abhängt.

Rundlauftoleranz für Lagersitze: Was sie kontrollieren kann und was nicht

Eine Rundlauftoleranz für Lagersitze kann das lokale Rotationsverhalten am Sitz steuern. Sie hilft, das Taumeln des Sitzes relativ zur Bezugsachse zu begrenzen, was für die Laufstabilität und den Kontakt an dieser Stelle wichtig sein kann.

Sie kann jedoch nicht garantieren, dass die gesamte Welle über die gesamte Länge gerade oder frei von Kegel ist. Wenn die Lagerfunktion nur von einem kurzen Sitz abhängt, kann ein Rundlauf ausreichend sein. Wenn die gesamte Zapfenlänge konstant bleiben muss, kann der Rundlauf zu viel Spielraum lassen.

Kann ein Teil den Rundlauftest bestehen, aber den Gesamtrundlauf nicht bestehen?

Ja. Dies ist einer der wichtigsten praktischen Unterschiede zwischen den beiden Kontrollen.

Ein konischer Kegel kann einen Rundlauffehler aufweisen, weil jeder Querschnitt bei der Drehung des Teils einzeln akzeptabel ist. Dasselbe Teil kann den Gesamtrundlauf nicht bestehen, weil die gesamte Oberfläche nicht innerhalb des verbundenen Toleranzbereichs liegt. Die gleiche Logik gilt für einen gebogenen Zylinder. Jeder Abschnitt mag für sich genommen gut aussehen, aber die Gesamtoberfläche weicht immer noch von der Bezugsachse ab.

Häufige Probleme, Fehlerszenarien und Inspektionsfehler

Rundlaufprobleme haben oft Ursachen, die am fertigen Teil nicht sofort erkennbar sind. Das Erkennen dieser Ursachen hilft, sie zu vermeiden und die Prüfergebnisse richtig zu interpretieren.

Häufige Ursachen für Rundlauffehler beim CNC-Drehen

Häufige Ursachen für Rundlauffehler bei CNC-Drehen hängen in der Regel mit der Einrichtung, der Aufspannung und dem Verhältnis zwischen den bearbeiteten Oberflächen und der für die Prüfung verwendeten Bezugsachse zusammen. Wenn sich das Teil im Spannfutter verschiebt, zwischen den Arbeitsgängen umgespannt wird oder von einer Aufspannung aus bearbeitet wird, die nicht mit der endgültigen Bezugsstrategie übereinstimmt, kann ein Rundlauf auftreten, selbst wenn die einzelnen Abmessungen übereinstimmen.

Auch die Werkzeug- und Prozessstabilität spielt eine Rolle. Bei langen Teilen kann die Durchbiegung die endgültige Oberflächenbahn beeinflussen. Bei rotationssensiblen Merkmalen kann selbst eine kleine Abweichung zwischen den einzelnen Arbeitsgängen bei der Rundlaufprüfung auffallen.

Messfehler bei der Rundlaufprüfung von Messuhren

Messfehler bei der Rundlaufprüfung mit Messuhren sind oft auf die Prüfeinrichtung zurückzuführen, nicht auf das Teil selbst. Wenn die Bezugsachse nicht korrekt festgelegt ist, entspricht der Messwert nicht der Zeichnungsanforderung. Wenn das Teil nicht stabil und wiederholbar gelagert ist, kann die gemessene TIR einen Einrichtungsfehler enthalten.

Auch die Position des Anzeigers ist wichtig. Bei Rundlauf muss die Spitze auf dem vorgesehenen Querschnitt bleiben. Bei einem Gesamtrundlauf muss die Abtaststrecke die kontrollierte Fläche korrekt abdecken. Eine Vermischung dieser Methoden kann zu einem Ergebnis führen, das sich zwar gut anhört, aber nicht mit der GD&T-Angabe übereinstimmt.

Rundlaufprobleme bei der CNC-Bearbeitung mit engen Toleranzen

Rundlaufprobleme bei der CNC-Bearbeitung mit engen Toleranzen nehmen in dem Maße zu, wie die Zeichnung vom Prozess mehr als nur die Einhaltung der Maße verlangt. Eine geringe Rundlaufgenauigkeit erfordert eine enge Übereinstimmung von Oberfläche, Bezugspunkt und Drehachse. Dies wirkt sich auf die Wiederholbarkeit der Einrichtung, den Maschinenzustand, die Werkstückauflage und die Konsistenz der Prüfung aus.

An dieser Stelle fragen Käufer oft, was als enge Toleranz bei der Bearbeitung gilt oder ob ein angegebener Rundlaufwert “eng” ist. Ohne unterstützte Benchmark-Zahlen lautet die sicherere technische Antwort, dass die Genauigkeit von der Länge des Merkmals, der Geometrie, der Bezugsstrategie und dem Umfang der zu kontrollierenden Fläche abhängt. Eine Rundlaufanforderung für eine lange Welle ist in der Regel anspruchsvoller als eine Rundlaufanforderung für einen kurzen Sitz, selbst wenn derselbe numerische Wert verwendet wird.

Beispielwerte müssen immer mit der Funktion, der Größe und der Einstellung verknüpft sein, aber bei kurzen bearbeiteten Sitzen kann ein wesentlich anderer Rundlaufgrenzwert verwendet werden als bei einer langen Wellenoberfläche, die über eine erhebliche Länge kontrolliert wird. Mit zunehmender kontrollierter Länge wird es in der Regel schwieriger, den gleichen Rundlaufwert beizubehalten, da sich Einrichtungsfehler, Durchbiegung und Oberflächenabweichungen summieren. Eine Null-Runout-Anforderung sollte als spezieller Prüfpunkt behandelt werden, da Maschinenfehler, thermische Veränderungen, Einrichtungswiederholbarkeit und Messunsicherheit nie wirklich null sind.

Warum versagt der Gesamtrundlauf bei Teilen, die in jedem Querschnitt akzeptabel aussehen?

Der Gesamtrundlauf versagt bei diesen Teilen, weil er die gesamte Oberfläche als eine an die Bezugsachse gebundene Anforderung bewertet. Ein Teil kann in isolierten Abschnitten gut aussehen und dennoch zwischen den Abschnitten driften.

Dies geschieht bei Verjüngung, Krümmung oder allmählicher Änderung der Ausrichtung über die Länge. Der Rundlauf vergleicht die Abschnitte nicht miteinander, so dass er dieses Verhalten übersehen kann. Der Gesamtrundlauf ist darauf ausgelegt, dies zu erfassen.

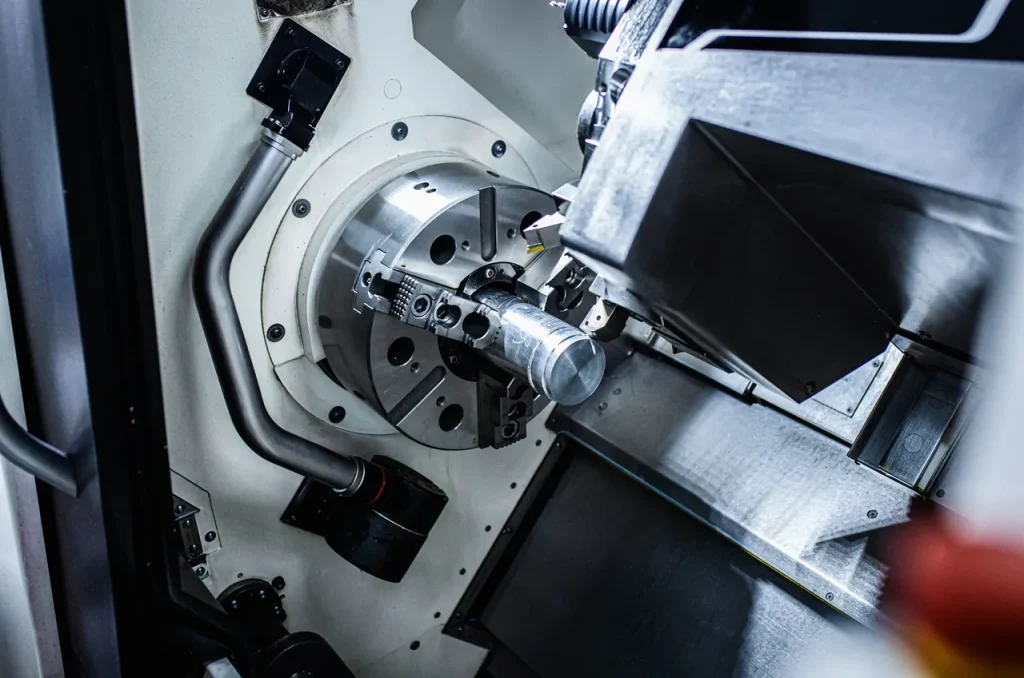

Kosten-, Toleranz- und Vorlaufzeitfaktoren

Strengere Rundlaufanforderungen sind nicht ohne Kosten verbunden. Die folgenden Faktoren erklären, warum scheinbar kleine Änderungen des Toleranzwerts den Schwierigkeitsgrad und die Kosten der Produktion und Überprüfung erheblich erhöhen können.

Rundlauftoleranz für rotierende Teile: Warum engere Toleranzen die Fertigung erschweren

Eine engere Rundlauftoleranz für rotierende Teile erhöht in der Regel die Fertigungsschwierigkeiten, da sie die zulässige Beziehung zwischen der kontrollierten Oberfläche und der Bezugsachse einschränkt. Je enger die Rundlauftoleranz ist, desto weniger Spielraum gibt es für Einrichtungsabweichungen, Umspannfehler oder Formänderungen entlang der Oberfläche.

Dies gilt insbesondere, wenn es sich um einen Gesamtrundlauf und nicht um einen Rundlauf handelt. Eine vollflächige Kontrolle bedeutet in der Regel mehr Aufmerksamkeit bei der Einrichtungsplanung und mehr Sorgfalt bei der Inspektion.

Herausforderungen bei der Einhaltung des Null-Rundlaufs in der CNC-Bearbeitung

Die Herausforderungen bei der Einhaltung des Null-Rundlaufs in der CNC-Bearbeitung sind praktischer und konzeptioneller Natur. In der Praxis gibt es bei jedem realen Prozess Abweichungen durch Einrichten, Maschinenbewegung, Werkstückauflage und Messung. Im Konzept lässt ein Null-Rundlauf keinerlei Toleranz für Abweichungen zu.

Aus diesem Grund sollten CNC-Teile mit Null-Runout-Anforderungen sehr sorgfältig geprüft werden. Wenn es keinen eindeutigen funktionalen Grund und keinen bewährten Prozessansatz gibt, kann eine solche Anforderung für die Produktion unrealistisch und sogar schwierig zu verifizieren sein.

Faktoren, die einen geringen Rundlauf beim CNC-Drehen beeinflussen

Das CNC-Drehen mit geringer Rundlaufgenauigkeit wird durch diese Faktoren beeinflusst:

• wie die Bezugsachse erstellt und während des Prozesses beibehalten wird
• ob das Teil in einer Aufspannung bearbeitet oder umgespannt wird
• Länge des Teils und Tendenz zur Durchbiegung
• ob das kontrollierte Merkmal lokal oder in voller Länge ist
• wie die Endkontrollvorrichtung die Bezugsachse reproduziert
• ob es sich um einen Rundlauf oder einen Gesamtrundlauf handelt

Diese Faktoren wirken nicht allein. Eine Zeichnung, die einen Gesamtrundlauf auf einem langen Merkmal mit einer schwachen Bezugsstrategie verwendet, ist in der Regel schwieriger zu erstellen und zu prüfen als eine Zeichnung, die einen Rundlauf auf einer kurzen Funktionsfläche verwendet.

Kostentreiber: Bezugspunktstrategie, Prüfzeit, Teilelänge und vollflächige Kontrolle

Kosten und Vorlaufzeit steigen in der Regel, wenn die Rundlaufanforderung mehr Einrichtungskontrollen oder einen höheren Prüfaufwand erfordert. Die wichtigsten Kostentreiber sind die Bezugsstrategie, der Zeitaufwand für das Festlegen und Überprüfen der Bezugsachse, die Länge des Teils und die Frage, ob die Oberfläche lokal oder durch einen vollständigen Sweep geprüft werden muss.

Die Überprüfung des Gesamtrundlaufs ist oft teurer, weil der Prüfumfang größer ist. Lange Teile erhöhen auch die Komplexität der Handhabung und des Sweeps. Kurz gesagt, die Wahl der Zeichnung wirkt sich nicht nur auf das Qualitätsrisiko aus, sondern auch darauf, wie viel Zeit für die Bearbeitung und Prüfung des Teils benötigt wird.

Anwendungen und Anwendungsfälle bei rotierenden Bauteilen

Verschiedene rotierende Bauteile stellen unterschiedliche Anforderungen an die Rundlaufgenauigkeit. Die folgenden Beispiele zeigen, wie sich die Wahl zwischen Rund- und Planlauf auf die tatsächliche Leistung und Herstellbarkeit in gängigen Anwendungen auswirkt.

Wie der Gesamtrundlauf die Leistung der Pumpenwelle beeinflusst

Bei einer Pumpenwelle kann der Gesamtrundlauf von Bedeutung sein, da die Welle mit einem gleichmäßigen Oberflächenverhalten relativ zu ihrer Bezugsachse rotieren muss. Wenn sich die Welle stärker durchbiegt oder verjüngt, als es die Baugruppe zulässt, kann dies zu einem instabilen Lauf und einem schlechten Zusammenspiel mit den zugehörigen Komponenten führen.

Aus diesem Grund ist bei einem Vergleich zwischen Rundlauf und Gesamtrundlauf der Gesamtrundlauf für lange, funktionell kontinuierliche rotierende Wellen oft besser geeignet. Sie prüft die Art von Konsistenz über die gesamte Länge, die bei der Prüfung einzelner Abschnitte fehlen kann.

Rundlauftoleranz für Lagersitze, Schultern und lokalisierte Dichtflächen

Eine Rundlauftoleranz für Lagersitze ist oft angebracht, wenn die Funktion auf einen kurzen Bereich konzentriert ist. Das Gleiche gilt für Schultern und örtlich begrenzte Dichtungsflächen, bei denen die lokale Taumelkontrolle wichtiger ist als die Form der gesamten Welle.

In diesen Fällen bietet der Rundlauf eine praktische Kontrolle, die an die Bezugsachse gebunden ist, ohne das gesamte Merkmal in eine Gesamtrundlaufanforderung zu zwingen. Das kann die Spezifikation realistischer machen, wenn der Rest des Teils nicht dasselbe Maß an Kontrolle benötigt.

Vollständige Rundlaufkontrolle für kegelige Oberflächen, lange Wellen, Zahnräder und Achsen

Die vollständige Rundlaufkontrolle eignet sich gut für konische Oberflächen, lange Wellen, Zahnräder und Achsen, wenn das gesamte Rotationsprofil von Bedeutung ist. Ein Kegel, der gleichmäßig sitzen muss, eine Welle, die über die gesamte Länge gleichmäßig laufen muss, oder eine Achse, die im Betrieb konstant laufen muss, können alle einen totalen Rundlauf rechtfertigen.

Der springende Punkt ist, dass es sich nicht nur um Rundheitsprobleme handelt. Es handelt sich um achsenbezogene Probleme mit dem Oberflächenverhalten eines gesamten Features.

Gehäusematrix: Konischer Kegel, gekrümmter Zylinder und Kontrolle der Wellenanzeige

Bewertung und Auswahl der richtigen Rundlaufkontrolle

Ein systematischer Ansatz hilft dabei, die Falle zu vermeiden, sich für die restriktivere Kontrolle zu entscheiden, nur weil sie sicherer klingt. Im nächsten Abschnitt wird ein praktischer Rahmen für diese Entscheidung vorgestellt.

Entscheidungsmatrix: Rundlauf vs. Gesamtrundlauf nach Funktion, Geometrie und Prüfverfahren

Bei der Entscheidung zwischen Rundlauf und Gesamtrundlauf sollte zunächst die Funktion, dann die Geometrie und schließlich die Prüfung im Vordergrund stehen.

Diese Entscheidungslogik hilft, einen häufigen Fehler zu vermeiden: die Wahl des gesamten Rundlaufs, weil dies sicherer klingt, auch wenn das Feature nur eine lokale Rotationskontrolle benötigt.

Wie man den Rundlauf von Präzisionswellen reduziert

Zur Verringerung der Rundlaufabweichungen bei Präzisionswellen ist es am effektivsten, die Prozesseinrichtung, die Bezugspunktstrategie und die Endprüfungsmethode aufeinander abzustimmen. Das Teil sollte so bearbeitet werden, dass die gleiche Achsenbeziehung beibehalten wird, die in der Zeichnung und bei der Prüfung verwendet wird.

Bei langen Wellen sind Abstützung und Durchbiegungskontrolle wichtig, da Abweichungen auf der gesamten Oberfläche auftreten können, selbst wenn lokale Abschnitte akzeptabel erscheinen. Wenn die Anforderung der Gesamtrundlauf ist, muss das Verfahren die gesamte Oberfläche schützen, nicht nur die Treffergröße an einigen Stellen.

Was Einkäufer und Ingenieure prüfen sollten, bevor sie einen Runout Callout genehmigen

Vor der Genehmigung eines Auslaufberichts sollten Einkäufer und Ingenieure diesen überprüfen:

• ob die Funktion lokal oder flächendeckend ist
• ob die Bezugsachse die Rotation der Baugruppe widerspiegelt
• ob der gewählte Rundlauftyp dem Risiko der Verjüngung oder Verkrümmung entspricht
• ob ein Prüfzugang für die gewünschte Methode besteht
• die Frage, ob die Anforderung zu viel Kontrolle über den Teil ausüben könnte

Diese Überprüfung ist oft wichtiger als der Streit um den Toleranzwert allein. Eine gut gewählte Kontrolle ist einfacher zu produzieren, leichter zu überprüfen und spiegelt eher die tatsächliche Funktion des Teils wider.

Bestätigen Sie auch, wie der Lieferant den Bezugspunkt während der Inspektion physisch festlegen wird, ob die Abnahme auf der Grundlage von Abschnittsmessungen oder einer vollständigen Abtastung erfolgt und in welchem Fertigungsstadium die Anforderung gilt. Dies sollte klar sein, wenn das Merkmal nach der Wärmebehandlung, der Beschichtung, dem Endschleifen oder einem anderen Endbearbeitungsschritt geprüft wird. Wenn diese Punkte in der Ausschreibungsphase nicht übereinstimmen, kann ein und dieselbe Zeichnung unterschiedlich interpretiert werden.

Wie wählt man zwischen Rundlauf, Gesamtrundlauf und Zylindrizität?

Verwenden Sie den Rundlauffehler, wenn es sich um ein lokales Taumeln relativ zu einer Bezugsachse handelt. Verwenden Sie den Gesamtrundlauf, wenn die gesamte rotierende Oberfläche relativ zu dieser Achse konsistent bleiben muss. Verwenden Sie Zylindrizität, wenn Sie die zylindrische Form selbst kontrollieren müssen, ohne sie an einen Bezugspunkt zu binden.

Der einfachste Test ist die Frage, welches Versagen Sie verhindern müssen. Wenn das Risiko ein lokales Taumeln in einem Abschnitt ist, kann ein Rundlauffehler ausreichen. Besteht das Risiko in einer Verjüngung, einem Bogen oder einem Lauffehler über die gesamte Länge, ist der Gesamtrundlauf die stärkere und relevantere Kontrolle. Wenn es nur um die Form und nicht um die Achsenbeziehung geht, ist die Zylindrizität möglicherweise das bessere Werkzeug.

Kurz gesagt, Rundlauf vs. Gesamtrundlauf ist eine Entscheidung über den Umfang. Der Rundlauf kontrolliert jeden Abschnitt unabhängig. Der Gesamtrundlauf kontrolliert die gesamte Oberfläche als eine Anforderung. Die richtige Wahl hängt davon ab, wie sich das Teil im Betrieb dreht, wie die Bezugsachse festgelegt wird und ob eine lokale Kontrolle oder eine vollflächige Kontrolle tatsächlich erforderlich ist. Dies ist der beste Weg, um zu vermeiden, dass ein bearbeitetes Teil sowohl unterspezifiziert als auch übersteuert wird.
