Nejlepší nástroje pro soustruh: Řezání, soustružení a různé typy.

Uživatelé soustruhů hledají nástroje pro soustružení, aby dosáhli čistšího povrchu, kratší doby cyklu a nižších nákladů, ale špatné nástroje poškozují kvalitu povrchu, řezné hrany, životnost nástrojů a rozpočet. Tato příručka to řeší kombinací údajů o trhu 2025, odborných tipů a příkladů doložených z praxe, aby přesně ukázala, které řezné nástroje pro soustruhy používat, kdy a proč. Nejprve získáte rychlé odpovědi, poté hlubší kapitoly o typech nástrojů, materiálech, držácích, výběru správného nástroje, konstrukci, úkosování, metodách výběru, nastavení a bezpečnosti, skutečných výsledcích a současných trendech. Na závěr uvádíme rychlé odpovědi na často kladené otázky, autoritativní odkazy a jednoduchý akční plán, kterým se můžete řídit již dnes, a to vše na základě potřeb obrábění a tvrdosti obrobku.

Chcete zkrácenou verzi? Pokud používáte ruční soustruh, je rychlořezná ocel (HSS) stále nejflexibilnější a nejlevnější volbou, která poskytuje ostré břity a nastavitelnou konstrukci pro zakázkové formy a zkosení. Pokud provozujete CNC, vede vyměnitelný karbid s moderními třískovými obráběcími stroji pro rychlost a konzistenci, s tvrdostí vhodnou pro náročné klínovací úlohy. Pro velmi tvrdé oceli zvolte CBN. Pro hliník a kompozity poskytuje PCD zrcadlový povrch a dlouhou životnost nástroje. To je obrázek na vysoké úrovni - nyní se podívejme konkrétněji, na základě požadavků na obrábění.

Nástroje pro soustruh: Jak vybrat správný typ řezného nástroje pro soustruh?

Než se pustíme do podrobností, přinášíme vám stručný přehled nejlepších nástrojů pro soustruh, který vám pomůže vybrat správný nástroj pro váš stroj, materiál a požadovanou povrchovou úpravu. Tyto nejvhodnější nástroje šetří čas a zajišťují konzistentní výsledky.

První volba podle typu stroje: ruční (HSS) vs. CNC (vyměnitelný karbid)

Pokud vlastníte ruční soustruh, chtějte jako každodenní nástroj HSS. Jsou šetrné, snadno se brousí na ostré hrany a skvěle se hodí pro přerušované řezy. Můžete na nich brousit vlastní formy na pracovním stole. Ano, HSS má nižší tepelnou odolnost než karbid, ale při ručních otáčkách a posuvech září.

Pokud používáte CNC, první volbou je vyměnitelný karbid. Moderní břitové destičky nabízejí trvanlivé řezné hrany, silnou tepelnou odolnost a opakovatelný výkon. To znamená rychlejší časy cyklů, méně úprav a předvídatelné náklady na jeden díl. Pro dokončovací práce na ocelích a litině jsou silnou volbou cermety a keramika. U kalených ocelí vládne CBN. U hliníku vítězí leštěný, vysoce pozitivní karbid nebo PCD.

Pokud potřebujete profesionální CNC obrábění nebo výrobu přesných součástí, zvažte společnost U-Need - odborného dodavatele zakázkových CNC dílů s vysokou přesností a stálou kvalitou pro průmyslové a prototypové aplikace.

Je těžké naučit se CNC soustružení? Základy nejsou těžké.

Během krátkého kurzu nebo víkendové praxe se můžete naučit bezpečné nastavení, základní G-kód a běžné operace, které pak můžete rozvíjet s přibývajícími zkušenostmi. Nejtěžší je důsledné upínání, ladění parametrů a plánování procesu - dovednosti, které se zlepšují s protokoly a pečlivým opakováním.

5 nejlepších operací a nejlepší shody nástrojů

Pokud pro začátek potřebujete pouze pět nástrojů, pokryjte pět nejpoužívanějších obráběcích operací:

• Soustružení: vnější pravotočivý nástroj (HSS pro ruční obrábění, karbidová destička pro CNC).
• Tváření: nástroj pro tváření s mírným úhlem náběhu, stabilním nastavením a malým poloměrem čela pro dokončení.
• Vyvrtávání: tuhá vyvrtávací tyč; vyberte největší tyč, která se hodí pro tuhost.
• Závitování: nástroje pro vnitřní/venkovní závitování se správným profilem a stoupáním destičky nebo HSS tvarový nástroj.
• Dělení: stabilní nástroj pro oddělování s ostrým, podepřeným ostřím; zajistěte zarovnání a chladicí kapalinu.

Bezpečnostní kontrolní seznam před řezáním

• Přesah nástroje musí být co nejkratší, aby byl pevný.
• Výšku středu nastavte přesně na střed vřetena; v případě potřeby upravte pomocí podložek.
• Zkontrolujte volný prostor: úhly bočního a zadního náklonu musí být nad prací.
• Pokud je to možné, uzamkněte směs a vozík. Utáhněte šrouby.
• Zkontrolujte, zda levá strana nástroje a pravá strana nástroje nenarazí na sklíčidlo nebo koník při plánovaném směru posuvu (podle nastavení můžete přecházet zleva doprava nebo zprava doleva).
• Používejte správné otáčky a posuv pro materiál z obrobku - měli byste vidět stabilní třísky, nikoli prach nebo dlouhá ptačí hnízda.
• Používejte ochranu očí a vyvarujte se volného oblečení; svažte si vlasy; nikdy nesahejte přes otáčející se sklíčidlo.

Typy řezných nástrojů pro soustruh a jejich funkce

Zásadní je porozumět různým typům řezných nástrojů pro soustružení. Každý nástroj má specifickou konstrukci, tvar a funkci, ať už jde o soustružení, čelní obrábění, vyvrtávání, řezání závitů nebo upichování, a znalost jejich účelu vám pomůže vybrat ten správný pro každou obráběcí operaci.

Soustružnické a čelní nástroje

Většina běžných soustružnických nástrojů jsou jednobodové nástroje pro soustružení a čelní obrábění. Vnější soustružnické nástroje zmenšují průměr, tvarují válcovou plochu a mohou přidávat zkosení nebo profil. Vnitřní nástroje zpracovávají otvory a ramena. Hrubovací nástroje používají silnější břity a větší hloubku řezu, zatímco dokončovací nástroje používají jemnější poloměry čepů a ostré hrany, aby zlepšily kvalitu povrchu a dodržely přísné tolerance.

Pravotočivý soustružnický nástroj řeže, když se fréza soustruhu pohybuje zprava doleva. Levý nástroj řeže zleva doprava. Vyberte si podle upnutí, orientace nástrojové tyče a prvků, které potřebujete dosáhnout. Čelo nástroje, úhel sklonu a úhly bočního/zadního hřebenu určují, jak se tříska tvoří a jak proudí.

Vyvrtávací tyče a nástroje na drážkování

Vyvrtávací tyč zvětšuje a vyrovnává vnitřní otvory. Obecným pravidlem je zvolit největší průměr tyče, který se hodí pro nejlepší tuhost. Pro hluboké otvory používejte tvrdokovové stopky nebo antivibrační tyče. Pro drážkování zvolte drážkovací nástroj s šířkou odpovídající drážce a třískový lamač vhodný pro směr posuvu a materiál. U nástrojů pro vnitřní drážkování je třeba dbát na to, aby nedocházelo k tření; ujistěte se, že máte dostatečnou vůli a stabilní přesah.

Závitovací a oddělovací nástroje

Vnitřní a vnější závitové nástroje se řídí profilem (metrické, UNC/UNF, trubkové, speciální). Nástroje s destičkami zjednodušují seřizování: vyberete si destičku se správným profilem a rozsahem stoupání a pak ji přiřadíte k pevnému držáku. Tvarové nástroje HSS fungují také pro ruční stroje a liché rozteče. Oddělování potřebuje rovný, čtvercový nástroj s pevnou oporou. Udržujte jej ve středu, omezte přesah a u ocelí a nerezových materiálů používejte chladicí kapalinu, abyste zabránili vzniku náběhu hran a vázání.

Vrtáky, ráčny a speciální nástroje na kov a plasty

Na soustruhu lze také vrtat, vystružovat a závitovat. Středicí vrtáky pomáhají při začátcích vrtání. U plastů, jako je akryl a delrin, používejte ostré hroty, leštěné drážky a snížený sklon, aby nedocházelo k zachytávání. Rýhování vytváří na obrobeném povrchu vzor pro uchopení; jedná se o tvarovací operaci, nikoliv o řezání, proto nastavte pevný přítlak a mažte. Mezi speciální nástroje patří tvarové nástroje pro konzistentní tvary, řezné nože s kontrolou třísek a vlastní výbrusy pro speciální aplikace nebo materiály.

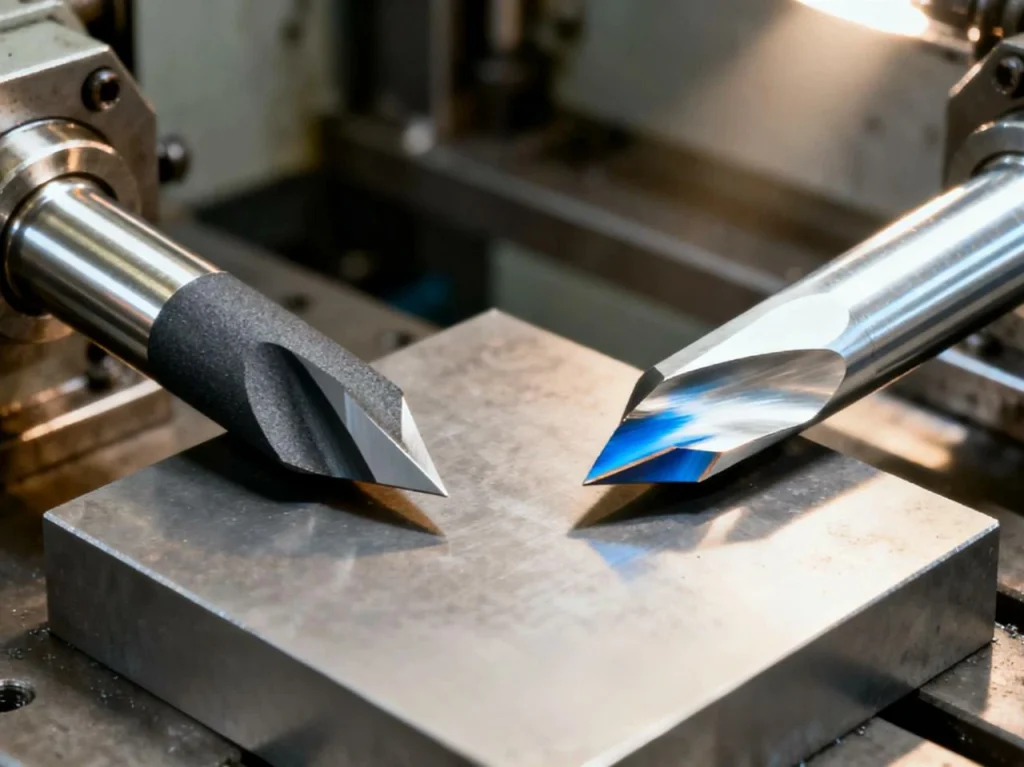

Nástrojové materiály a povlaky: výkon a případy použití

Ne všechny nástroje pro soustruh jsou stejné. Materiál a povrchová úprava určují tvrdost, tepelnou odolnost a dlouhou životnost. Tato část se zabývá tím, kdy použít HSS, karbid, keramiku, CBN nebo PCD a jak povlaky zlepšují řezné hrany a celkový výkon.

HSS

Rychlořezná ocel je směsí prvků, jako je wolfram, molybden, vanad, chrom a někdy i kobalt, aby se vyvážila tvrdost a houževnatost. HSS se snadno brousí na velmi ostré ostří, které zvládá přerušované řezy bez třísek. Je ideální pro ruční soustruhy, prototypy a zakázkové tvary. Kompromisem je tepelná odolnost - ostří při vysoké SFM měkne, takže udržujete mírné otáčky.

Kdy zvolit HSS:

• Chcete určitý tvar nebo profil a můžete ho rozmělnit.
• Váš soustruh nemá vysoké otáčky nebo výkon.
• Řezání plastů, mosazi nebo malých ocelových dílů, kde záleží na ostrém ostří.

Karbid + povlaky (TiN, TiCN, Al2O3)

Karbidové nástroje (wolfram-karbidová zrna v kobaltovém pojivu) mají vysokou tvrdost za tepla a trvanlivost. V kombinaci s povlaky, jako jsou TiN, TiCN, Al2O3 nebo vícevrstvé povlaky, zvyšují odolnost proti opotřebení a regulaci tepla. Karbid s povlakem pracuje v mnoha úlohách rychle a nasucho, přičemž třísky se tvarují, stáčejí a lámou, čímž chrání díl i nástroj. To je důvod, proč soustružnické nástroje pro CNC obrábění je většinou vyměnitelný karbid - rychlá výměna, opakovatelné výsledky a více řezných hran na destičku.

Kdy zvolit karbid:

• Chcete zkrátit dobu cyklu a prodloužit životnost nástroje.
• Provozujete výrobu s konzistentními materiály a nastaveními.
• Je třeba držet pevnou velikost s předvídatelným opotřebením.

Keramika a cermety

Keramické destičky zvládají extrémní teplo a řežou nasucho při vysokých rychlostech, zejména na litině a mnoha ocelích. Jsou křehké, takže preferují stabilní řezy a stabilní nastavení. Cermety kombinují keramiku a kov a zlepšují stabilitu hran a povrchovou úpravu na ocelích. Vynikají jemným dokončováním s nízkým opotřebením nástroje a zanechávají čistý povrch na průběžných řezech.

Kdy zvolit keramiku/keramiku:

• Na stabilních dílech potřebujete vysokorychlostní dokončovací práce.
• Váš proces není přerušen (žádné drážky ani tvrdá místa).
• Chcete lepší kvalitu povrchu a kontrolu rozměrů při rychlosti.

CBN a PCD

Kubický nitrid bóru (CBN) je nejlepší pro kalené oceli (často nad 45 HRC). Udržuje ostrou hlavní břitovou hranu při vysokém zahřátí a řeší tvrdé soustružnické úlohy, které v některých dílnách nahrazují broušení. Polykrystalický diamant (PCD) je nejtvrdší nástrojový materiál používaný na soustruzích a je ideální pro obrábění hliníku, mědi, hořčíku, grafitu a kompozitů z uhlíkových vláken. Při správné geometrii poskytuje dlouhou životnost nástroje a leštěný povrch. PCD nepoužívejte na železné oceli - rychle se opotřebovává v důsledku chemických reakcí při vysokém zahřátí.

Konstrukce a držáky nástrojů: Jak vybrat komponenty pro soustruh

Způsob konstrukce nástroje ovlivňuje tuhost, stabilitu a možnost přebroušení. Porozumění konstrukci nástrojů a držáků, od nástrojů HSS s jedním tělesem až po systémy vyměnitelných destiček, vám pomůže optimalizovat nastavení, zkrátit prostoje a udržet stálou kvalitu.

Jednodílné a pájené nástroje: náklady, tuhost a možnost přebroušení

Jednodílné nástroje z HSS představují jednu celistvou tyč, kterou můžete mnohokrát tvarovat a přebrousit. Jsou cenově výhodné a flexibilní. Karbidové nástroje s pájením mají karbidovou špičku připájenou k ocelové stopce. Jsou cenově dostupné, ale třída karbidu a geometrie jsou pevně dané; když se opotřebují, několikrát je přebrousíte a vyměníte. Obojí je užitečné v ručních dílnách a pro zakázkové práce.

Vyměnitelné břitové destičky: vícebřitá ekonomika, rychlá výměna, tvary břitových destiček ISO

Výměnné systémy upínají malou destičku s více hranami do pevného držáku. Když se některá hrana opotřebuje, indexujete na novou hranu nebo destičku vyměníte. To šetří čas, udržuje stálé délky a podporuje širokou škálu typů soustružnických nástrojů - od soustružení a čelního obrábění až po drážkování, upichování a závitování. Mezi běžné tvary destiček ISO patří čtverce (S), kosočtverce (C, D, V), trojúhelníky (T), kruhy (R) a trigony (W). Tvar a zahrnutý úhel ovlivňují pevnost a dosah do prvků.

Nástrojové držáky a stopky: tuhost, přesah a nastavení výšky středu

Držák nástroje spojuje destičku se soustruhem. Robustní stopka se správným uchycením k nástrojovému sloupku nebo revolverové hlavě poskytuje potřebnou tuhost. Pro omezení chvění udržujte krátký přesah. Správně nastavte výšku středu - příliš vysoká nebo nízká výška poškozuje kvalitu povrchu a zvyšuje řezné síly. Na CNC vybírejte levostranné nebo pravostranné držáky, aby odpovídaly směru řezání a dosahu. Kvůli tuhosti použijte největší stopku, kterou váš stroj zvládne.

Rámec pro výběr: přizpůsobení nástroje materiálu, stroji a cíli povrchové úpravy

Výběr správného nástroje pro soustruh závisí na materiálu, typu soustruhu a požadované povrchové úpravě. Tento rámec vás povede k informovanému rozhodování na základě požadavků na obrábění, geometrie dílu a výrobních cílů.

Materiálově sladěné trsátka

Začněte s pracovním materiálem:

• Oceli (P): Karbid s povlakem pro většinu prací; HSS pro ruční nebo jemné prvky; keramika pro dokončovací práce při vysokých otáčkách; CBN pro kalené.
• Nerez (M): Karbidové drátky: tvrdé karbidové drátky s ostrými hranami a pozitivním sklonem, které zabraňují tvrdnutí při práci. Používejte chladicí kapalinu. Udržujte rovnoměrné posuvy, aby nedocházelo k tření.
• Litina (K): Pro hrubování a stabilní upínání použijte negativní hrabice.
• Hliník (N): Leštěný, nepovlakovaný karbid s velkým pozitivním sklonem; PCD pro mimořádně dlouhou životnost a vysoký lesk. Udržujte nástroje velmi ostré, aby nedocházelo k tvorbě nárůstů hran.
• Plasty (N variant): HSS nebo leštěný karbid s vysokým pozitivním sklonem a velmi ostrou hranou. Kontrolujte teplo - použijte vzduchový paprsek nebo klovatění, abyste zabránili roztavení.
• Slitiny pro vysoké teploty (S): Silný, žáruvzdorný karbid s bezpečným upínáním; nižší SFM, vysoké zatížení třískami. Udržujte hranu v záběru.

Omezení stroje

Váš stroj nastavuje limity. Na ručním soustruhu s nižšími otáčkami vřetena mají smysl HSS a jednoduché soustružnické nástroje. Na CNC s vysokými otáčkami a chladicí kapalinou vynikne karbid a pokročilé materiály. Zvažte:

• Výkon a točivý moment při cílovém průměru.
• Maximální počet otáček za minutu (má největší význam pro malé průměry a hliník).
• Typ upnutí a tuhost upnutí řídí chvění a životnost nástroje.
• Velikost nástrojového sloupku nebo revolveru - použijte největší stopku, která se hodí.
• Dostupnost chladicí kapaliny - některé materiály a typy řezání probíhají mnohem lépe se zaplavením nebo MQL.

Cílové výsledky

Definujte "výhru". Chcete zrcadlový povrch na hliníkové hřídeli? Zvolte leštěný karbid nebo PCD, malý poloměr čela, jemný posuv a dobrou chladicí kapalinu. Potřebujete se trefit do náročné tolerance na nerezovém uložení? Zvolte stabilní soustružnický nástroj, menší přesah nástroje, tvrdou třídu destičky a plán pro pružné průchody. Chcete rychlejší průchodnost na litině? Zvažte keramické dokončování a řezání za sucha, abyste ušetřili čas a kapaliny. Pak sledujte životnost nástroje a náklady na díl, abyste zjistili, co se ve vaší dílně osvědčilo.

Vizuální: Rychlý výběr tabulky - materiál × operace × nástroj

Použijte ji jako rychlý volič při výběru správného nástroje podle materiálu a operace.

Poznámka: Pro ruční soustruhy z těchto materiálů je HSS vhodnou každodenní volbou; při zvýšení otáček, opotřebení nebo výrobních potřeb přejděte na karbid.

Nastavení a parametry: Správný směr posuvu a polohování součástí pro soustružnické nástroje

Správné nastavení a vyladění parametrů je velmi důležité. Tato část se zabývá výškou středu, přesahem, otáčkami, posuvy a bezpečnostními opatřeními, která zajistí, že vaše nástroje pro soustruh budou pracovat efektivně a vydrží déle, přičemž budou vyrábět přesné a vysoce kvalitní díly.

Řezné parametry

Použijte tyto výchozí body a poté proveďte ladění a sledujte přitom třískové a řezné operace.

Jedná se o výchozí hodnoty, nikoli o pevné limity. Zvyšujte nebo snižujte je postupně na základě tepla, hluku, tvaru třísky a povrchové úpravy.

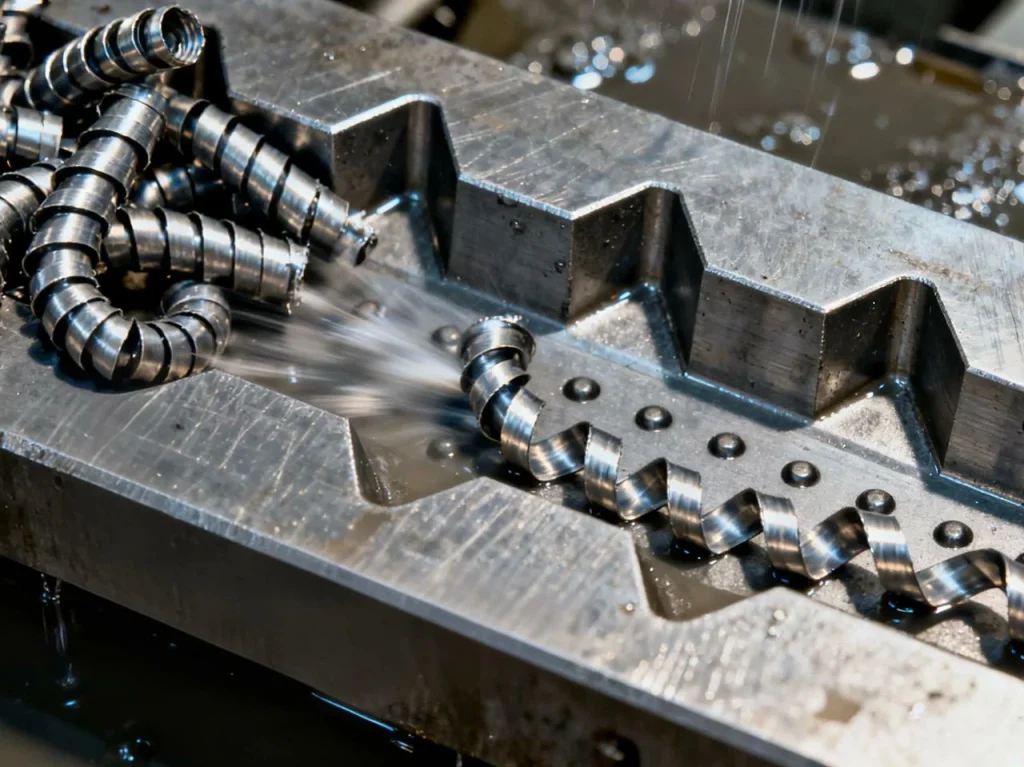

Geometrie a kontrola třísek

• Destičky s pozitivním sklonem řežou volně, s menšími silami a ostrým pocitem. Skvělé pro nerezové, hliníkové a lehké stroje.
• Destičky s negativním sklonem jsou silnější pro těžké řezy a hrubování, ale potřebují větší tuhost.
• Větší poloměr čela může zlepšit povrchovou úpravu a pevnost, ale pokud není nastavení tuhé, může způsobit chvění. Malé poloměry snižují řeznou sílu.
• Úhel vedení, který "zasahuje" do řezu, rozkládá zatížení a zlepšuje povrchovou úpravu obložení.
• Snažte se o stabilní, zatočenou třísku, která se láme na krátké kousky. Dlouhé struny poškozují povrch a bezpečnost. Vyberte si třískový lámací stroj, který odpovídá směru posuvu a rozsahu rychlosti posuvu.

Chladicí kapalina a mazání

• Oceli a nerez: zaplavení chladicí kapalinou zlepšuje životnost a povrchovou úpravu nástroje; MQL může pracovat při vysokých otáčkách. Vyhněte se chladicí kapalině "on-off-on" s horkým karbidem, abyste zabránili tepelnému šoku.
• Litina: často suchá; používejte protiprašnou ochranu.
• Hliník: vysoký pozitivní sklon a chladicí kapalina pomáhají zabránit vzniku nánosů na hraně. Maziva podobná petroleji mohou pomoci při lepivých třídách; používejte bezpečné, schválené kapaliny.
• Plasty: zamezte hromadění tepla; použijte tryskání vzduchem nebo krátkou chladicí kapalinu. Udržujte nástroje velmi ostré a posuvy lehké, abyste zabránili roztavení a špatnému opracování hran.

Případové studie, poznatky o komunitě a údaje o trhu v roce 2025

Podívejte se na reálné příklady optimalizace řezných nástrojů pro soustruhy pro různé materiály, povrchové úpravy a výrobní potřeby. Tyto případové studie v kombinaci s údaji z trhu 2025 upozorňují na trendy, běžné problémy a užitečné poznatky pro každého provozovatele soustruhu.

Případová studie: CNC nerezové hřídelové karbidové destičky zlepšují povrchovou úpravu a náklady

Malý obchod se potýkal s nerezovou hřídelí 304 řezanou na ručním soustruhu. Povrchová úprava byla nekonzistentní a životnost pájených hrotů se lišila. Tým přesunul díl na CNC soustruh s tvrdou břitovou destičkou z tvrdokovu a stálým zaplavením chladicí kapalinou. Nastavili geometrii pozitivního náklonu, aby zabránili tvrdnutí, zvýšili SFM na 300-350 a použili lehký dokončovací posuv. Výsledek: Ra kleslo z ~1,6-2,0 µm na ~0,8 µm, doba cyklu se snížila o 30% a zmetky klesly téměř na nulu. Klíčem bylo přizpůsobení geometrie soustružnického nástroje a posuvů chování nerezu a zajištění opakovatelného procesu.

Cesty hobbyistů

V mnoha domácích dílnách se uchovávají jak HSS, tak karbidové nástroje. HSS zvládá malé série, zakázkové formy a starší stroje s nižšími otáčkami. Karbid pomáhá, když potřebujete hladký průchod ocelí nebo lepší životnost nástroje na tvrdších kovech. Pro plasty, jako je Delrin a akryl, se hodí oba, pokud udržujete nástroje ostré a pozitivní. Společná poučka: vyberte správný nástroj podle materiálu, směru řezu a požadované povrchové úpravy.

Statistiky za rok 2025

Odhady průmyslu pro rok 2025 odhadují celosvětovou poptávku po soustružnických nástrojích na $12,5 miliardy. Karbidové a vyměnitelné systémy zaujímají zhruba 70% průmyslového podílu díky rychlosti, opakovatelnosti a vícebřitosti. Na CNC soustruhy připadá více než 60% nových instalací, což posiluje posun směrem k vyměnitelným karbidům, keramice, CBN a PCD pro specifické úlohy. Tato čísla se shodují s tím, co vidí mnoho dílen: jednoduché HSS pro manuální úlohy a konstruované destičky pro výrobu.
