Průvodce frézováním 2026: Definice, proces, nástroje a CNC parametry.

Čelní frézování je jedním z nejběžnějších CNC frézování pracovních míst, která budete provozovat, když budete potřebovat rovný a hladký povrch, na který se můžete spolehnout. Frézování je obráběcí proces a čelní frézování se používá především k efektivnímu vytváření rovných referenčních ploch. Používá se při něm rotující čelní fréza (nebo někdy fréza s létajícím ostřím či velká čelní fréza) s osou nástroje kolmou k obrobku. Díky tomuto nastavení je ideální pro vytváření čistých referenčních rovin, nazývaných také vztažné roviny, před frézováním kapes, vrtáním otvorů nebo dokončováním kritických těsnicích ploch. Pokud jste však někdy viděli otřepy, vlny “washboard” nebo povrch, který vypadá dobře, ale nezměří rovinu, už víte, v čem je háček: drobné volby v nástrojích, nastavení a otáčkách vřetena a rychlosti posuvu mohou výsledek ovlivnit nebo zničit. Tento průvodce vám poskytne praktický rámec, který můžete ihned použít.

Základy čelního frézování (co to je + kdy ho použít)

Čelní frézování je základní technikou obrábění, která se hojně používá vždy, když je třeba vytvořit rovný a hladký povrch. Pochopení jejích základů - co to je, jak funguje a kdy ji použít - vytváří předpoklady pro výrobu přesných a vysoce kvalitních dílů. V následujících kapitolách si rozebereme definici čelního frézování, jak se liší od jiných metod frézování a proč je často volbou pro vytváření referenčních ploch.

Definice čelního frézování

Co tedy jednoduše řečeno znamená čelní frézování? Čelní frézování je obráběcí operace, při níž se odebírá materiál z horní “plochy” součásti, aby se vytvořil rovný povrch. Jedná se o obrábění, které se používá k vytváření rovných povrchů, a frézování se používá k účinnému odstranění přebytečného materiálu. Čelní frézování je metoda obrábění běžně používaná pro široké, rovné plochy. Klíčovým identifikačním znakem je, že osa frézy směřuje přímo “dolů” k povrchu, takže je kolmá k obrobku. To je velký rozdíl, který můžete vidět ještě před zahájením frézování.

Při typickém čelním frézování probíhá řezání řeznými hranami na čele nástroje a také podél části obvodu. U mnoha vyměnitelných čelních fréz se o práci dělí několik břitových destiček, takže lze odebírat velké množství materiálu a přitom udržovat povrch pod kontrolou.

Čelní frézování se často používá jako první krok při opracování surového materiálu. Proč? Protože jakmile vytvoříte jednu čistou, rovnou referenční rovinu, vše ostatní - hloubky kapes, hloubky otvorů a rovnoběžné plochy - se snáze kontroluje.

Čelní frézování vs. obvodové frézování

Čelní frézování a obvodové frézování se snadno zaměňují, protože obojí je “frézování”, ale orientace nástroje mění celý řez. Čelní a obvodové frézování jsou různé typy frézovacích operací. Při obvodovém frézování se používá hlavně hrana frézy, zatímco při čelním frézování se používá čelo a část obvodu. Při obvodovém frézování (často nazývaném frézování rovinné nebo deskové) je osa frézy obvykle rovnoběžná s povrchem a nástroj řeže hlavně svými vnějšími hranami.

Zde je přímé srovnání, které to objasňuje:

I zde se mohou pojmy překrývat. V jednom rozhovoru můžete slyšet frézování ramen, frézování konců a dokonce i letmé frézování. Jedná se o příbuzné frézovací procesy, ale září na různých tvarech a nastaveních.

Typické aplikace podle odvětví a typu dílu

Čelní frézování se projevuje všude tam, kde záleží na rovinnosti a povrchové úpravě. Toto jsou běžné aplikace čelního frézování a čelní frézování se používá pro vytváření přesných referenčních rovin v automobilovém, leteckém a výrobním průmyslu.

V automobilovém průmyslu se čelní frézování běžně používá u dílů, u nichž má rovinnost vliv na těsnění. Pokud povrch není rovný, může dojít k selhání těsnění a ucpávek. V leteckém a lékařském obrábění se často setkáte s čelním frézováním přesných desek a pouzder, kde záleží na povrchové úpravě i rovnoběžnosti, nejen na “vzhledu”. Ve výrobě může nastavení čelní frézky vyrovnat svařence a desky tak, aby díly do sebe zapadaly bez kývání a mezer. Pokud jste se někdy pokoušeli přišroubovat pokřivený plech k základně, víte, proč je to důležité.

K čemu se používá čelní frézování?

Čelní frézování se používá pro několik velmi specifických cílů:

• Vytvoření rovných referenčních ploch pro pozdější operace
• Čištění hrubého materiálu, litých povrchů nebo řezaných ploch
• Zlepšení povrchové úpravy před montáží, těsněním nebo měřením
• Příprava tloušťky materiálu před kapsami, otvory a vrtanými prvky

Ptáte-li se: “Jaký typ frézování je nejlepší pro rychlou výrobu rovinných ploch?”, často je odpovědí čelní frézování.

Čelní frézování vs. letmé řezání vs. broušení na plocho

V některých aplikacích není na výběr mezi typy mlýnů, ale mezi technologiemi.

Řezání letmým řezem nabízí vynikající povrchovou úpravu širokého povrchu při nižších rychlostech. Je běžné v lisovnách pro dokončování desek před. EDM práce. Nevýhodou je produktivita - letmé frézy mohou vyžadovat více průchodů a pevné stroje.

Povrch broušení lze dosáhnout mnohem přísnějších tolerancí rovinnosti, rovnoběžnosti a drsnosti než při čelním frézování. Pokud je spolehlivost těsnění kritická - například u hydraulických rozvodů -, dílny často frézují na čelní ploše, aby odstranily objem, a poté brousí pro dosažení přesnosti.

Čelní frézování vítězí, když potřebujete:

• odebrání zásob
• rychlost
• přijatelná rovinnost/dokončení
• opakovatelnost napříč množstvími

Broušení vítězí, když to vyžadují tolerance. Při testu může broušení spolehlivě dosáhnout Ra 0,2-0,4 μm, zatímco čelní frézování obvykle udrží Ra 0,8-3,2 μm v závislosti na geometrii a posuvech.

Frézy pro čelní frézování a geometrie destiček

Výběr správné geometrie frézy a břitové destičky zajišťuje stabilitu, efektivitu a bezotřepivost čelního frézování. Různé nástroje vynikají v různých cílech - ať už jde o rychlé trhání materiálu, dosažení úzké povrchové úpravy nebo přístup ke stísněným prvkům. Než se ponoříme do konkrétních typů fréz a geometrií břitů, pomůže nám pochopit, kdy která možnost vítězí a jak ovlivňuje sílu, povrchovou úpravu a životnost nástroje.

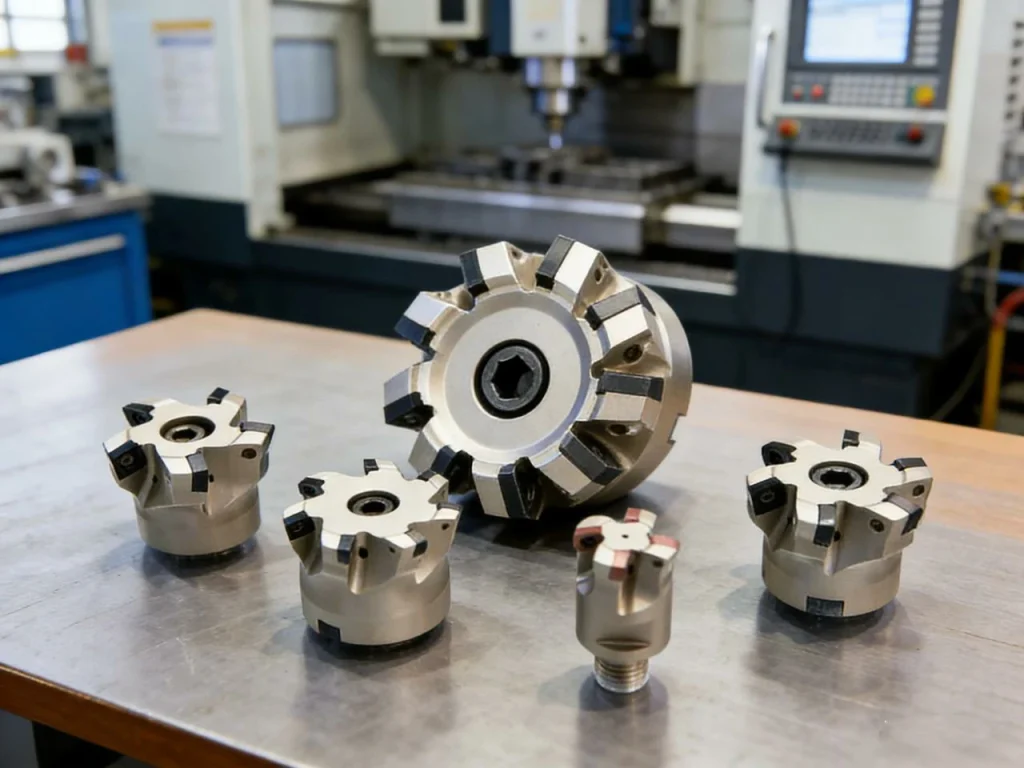

Typy nožů a kdy každý z nich vyhrává

Výběr správného řezného nástroje pro čelní frézování je polovina úspěchu. Výběr nástroje pro čelní frézování závisí na materiálu a požadované povrchové úpravě. Použití nejlepší frézy pro čelní frézování zajistí optimální řezný výkon. Mezi nástroje používané při čelním frézování patří vícebřité čelní frézy, letmé frézy a velké čelní frézy. Stejný povrch lze čelně frézovat více způsoby a každá volba nástroje vás posouvá buď k rychlosti, povrchové úpravě, nebo k přístupu.

Čelní frézka s více zápustkami (často také nazývaná skořepinová frézka, pokud se montuje na držák trnu/skořepinové frézky) je běžnou volbou pro výrobní práce. Rozkládá řez na několik hran, což je skvělé pro rychlost úběru kovu a předvídatelné opotřebení nástroje.

Mucholapka se liší: často má jedno ostří, které obtáčí velký kruh. To může zanechat vynikající povrchovou úpravu na širokých plochách, ale obvykle je pomalejší a méně šetrná, pokud vaše nastavení není pevné.

Velkou čelní frézou lze také opracovávat čelní plochy, zejména u malých dílů nebo v případech, kdy stěny a upínače omezují dosah velké čelní frézy. Zde se mnoho lidí ptá na srovnání čelní frézy a čelní frézy. Čelní fréza může čelně frézovat, ale k pokrytí stejné plochy je obvykle zapotřebí více průchodů a na širokých plochách nemusí dosahovat stejné produktivity.

Pokud se rozhodujete mezi čelní frézou a letmou frézou, položte si jednoduchou otázku: potřebujete čas cyklu nebo co nejlepší povrchovou úpravu při pomalejším řezu? Na pevném stroji může dobře fungovat obojí, ale při řezání se “cítí” jinak.

Vstupní úhel (úhel náběhu) a směr síly: 45° vs 60° vs 90°

Jedním z nejdůležitějších parametrů čelní frézky je vstupní úhel (nazývaný také úhel náběhu). Výběr správného úhlu náběhu čelní frézy může snížit vibrace a optimalizovat řezání. Pro těžké čelní frézování se používá úhel 60° nebo vyšší pro hrubý úběr materiálu. Mění se tím způsob, jakým řezné síly tlačí do dílu a vřetena.

Fréza s úhlem 45° je obecně vhodnou volbou, protože dobře vyrovnává síly. Bývá hladká a často je dobrým výchozím bodem pro hrubování i dokončování.

Fréza s úhlem 60° tlačí větší zatížení v axiálním směru (do vřetena) a menší do stran. U tuhého nastavení to může snížit vibrace a umožnit silnější posuv, proto se často používá pro náročné čelní frézování.

Fréza s úhlem 90° je užitečná v případě, že potřebujete řezat rameno v blízkosti stěny, ale může způsobit vyšší radiální zatížení. Tato dodatečná boční síla je jedním z důvodů, proč se 90° nástroje mohou snadněji rozklepat na tenkých dílech nebo při dlouhém nastavení výčnělků.

Pokud vás někdy zajímalo, proč dva frézy při stejném posuvu “znějí” jinak, je to často způsobeno úhlem vedení.

Volba geometrie břitových destiček, která ovlivňuje povrchovou úpravu a životnost nástroje

Geometrie vkládání může působit jako hluboké téma, ale můžete si ho zjednodušit tím, že se zaměříte na to, co potřebujete, aby hrana dělala.

Geometrie s pozitivnějším sklonem má tendenci řezat menší silou, což může pomoci u strojů s nižším výkonem nebo při boji s drnčením. Kompromisem je pevnost ostří. Negativnější geometrie má často silnější ostří a lépe zvládá nárazy, ale může vyžadovat větší sílu a tuhost.

Pro povrchovou úpravu jsou důležité stírací vložky. Stírací destička je tvarovaná tak, aby “stírala” špičky zanechané běžnými stopami po posuvu, což může zlepšit kvalitu povrchu, aniž by tolik zpomalila posuv. Pokud vaše povrchová úprava jen těsně nedosahuje cíle, stěrače jsou často nejčistší nápravou.

Poloměr čela má také vliv na povrchovou úpravu a pevnost hran. Větší poloměr může zlepšit povrchovou úpravu a podpořit ostří, ale také zvyšuje řezné síly a může tlačit pružný díl.

Rychlý “cutter picker” (jednoduchý pomocník při rozhodování)

Pokud chcete rychle vybrat nástroj pro čelní frézování, použijte tento krátký postup. Není nijak náročný, ale funguje.

1. Začněte skupinou materiálů (hliník, ocel, nerez, litina, vysokoteplotní slitiny).
2. Rozhodněte se, co je vaším skutečným cílem: odstranění zásob, povrchová úprava nebo obojí.
3. Buďte upřímní ohledně tuhosti: je nastavení tuhé, nebo při poklepání zvoní?
4. Shodujte se s nástrojem:
   1. Pokud potřebujete rychlý úběr na pevném nastavení, zvolte vyměnitelnou čelní frézku, často s 45° nebo 60° náběhem.
   2. Potřebujete-li velmi hladký široký povrch a můžete akceptovat pomalejší řezání, zvažte použití frézy s létajícím ostřím.
   3. Pokud je plocha malá nebo je k ní omezený přístup, použijte velkou čelní frézu a obrábění proveďte vícekrát.
5. Pokud je kvalita povrchu nedostatečná, přidejte stírací geometrii nebo naplánujte dokončovací průchod.

Tento “picker” je také dobrým způsobem, jak vysvětlit svůj výběr spolupracovníkovi, aniž byste uvízli v žargonu.

Nastavení čelního frézování a upínání obrobků

Výsledky čelního frézování do značné míry závisí na tom, jak je díl podepřen a jak tuhé je celkové nastavení. Ani ta nejlepší fréza a dokonalé parametry nezachrání slabou nebo deformovanou strategii upínání. Než se podíváme na konkrétní metody, pomůže nám pochopit, jak stabilita, rovnoběžky a umístění upínačů ovlivňují rovinnost, povrchovou úpravu a opakovatelnost.

Základy upínání obrobků (tuhost, rovnoběžky, expozice)

Skvělé obložení začíná dříve, než se vřeteno otočí. Pokud chcete mít rovnou plochu, musí být díl stabilní a podepřený.

Zvedání obrobku na rovnoběžkách je běžné, protože poskytuje volnost nástroje a pomáhá vyhnout se řezání do svěráku nebo stolu. Usnadňuje také čištění třísek, což je důležitější, než si lidé myslí. Třísky zachycené pod obrobkem mohou rychle zničit rovinnost.

Záleží také na strategii upínání. Pokud upnete příliš silně na špatných místech, můžete tenkou desku ohnout, postavit ji “naplocho” a pak sledovat, jak pruží, když ji uvolníte. To je jeden z nejvíce frustrujících způsobů, jak selhat při kontrole rovinnosti, protože povrch vypadal na stroji dokonale.

Kontroly připravenosti stroje, které ovlivňují kvalitu obkladů

Čelní frézování je citlivé na drobné problémy stroje. Pokud vás trápí problém s povrchovou úpravou, který nechce zmizet, zkontrolujte základy, které v tichosti ničí čelní frézování:

Házení v držáku nástroje nebo na fréze může způsobit, že většinu práce odvede jedna destička. To způsobuje nerovnoměrné opotřebení a může zanechat opakující se linie. Důležité je také uložení břitových destiček. Drobná tříska zachycená pod břitovou destičkou může změnit její výšku natolik, že se projeví na povrchu.

Dalším velkým problémem je Tram (pravoúhlost vřetena vůči stolu). Pokud vřeteno není pravoúhlé, můžete získat povrch, který vypadá hladce, ale je mírně nakloněný nebo vykazuje kroky mezi průchody.

Řízení vibrací a chvění u zdroje

Když frézování obličeje začne štěbetat, možná vás jako první napadne zpomalit. Někdy to pomůže, ale chvění je obvykle systémový problém: nástroj, držák, vřeteno, nastavení a tuhost dílu, které působí společně.

Kratší výdrž pomáhá hned. Menší průměr frézy může také pomoci, pokud je váš stroj lehký, ale buďte opatrní: příliš malá fréza může zvýšit počet průchodů a vytvořit větší šanci na viditelné linie směsi. Pokud můžete, zvolte takový průměr frézy, který efektivně pokryje povrch a zároveň zůstane v komfortní zóně vašeho stroje.

Rigidita je tvrdým limitem. Ani dokonalé parametry nezachrání slabou sestavu. Proto mnoho obchodů považuje obklad za “test nastavení”. Pokud nastavení nedokáže hladce čelit, pravděpodobně nezvládne ani těžké kapsy.

Proč se mi na tváři ozývají frézy?

Chatter má zvuk, na který se nedá zapomenout. Pokud ho uslyšíte, berte ho jako varování, ne jen jako nepříjemnost.

Obvyklými příčinami jsou špatná tuhost, příliš velké vyčnívání, úhel vedení, který tlačí příliš velkou radiální sílu, nebo běh s otáčkami vřetena, které se nacházejí ve špatné vibrační zóně. Součástí může být i posuv na zub. Příliš lehká tříska může místo řezání třít, což může vibrace ještě zhoršit.

Jednoduchá oprava, která často funguje, spočívá v posunutí otáček nahoru nebo dolů o znatelnou hodnotu, ne jen o 2% nebo 3%. Cílem je vzdálit se od nestabilního pásma otáček. Změna záběru nástroje - například zmenšení kroku nebo změna dráhy tak, aby byl vstup plynulejší - může také zklidnit řez.

Parametry čelního frézování: otáčky, posuvy, hloubka řezu

Výkonnost čelního frézování nakonec závisí na způsobu nastavení řezu. Dodržování správných postupů frézování a pochopení Proces CNC obrábění pomáhá optimalizovat čelní frézování z hlediska rychlosti i kvality povrchu. Rychlost, posuvy a hloubka řezu ovlivňují teplo, tvorbu třísek, povrchovou úpravu a životnost nástroje, a proto je opakovatelný rámec parametrů důležitější než “magická čísla”. Než se podíváme na výchozí rozsahy a příklady, pomůže nám definovat, co jednotlivé parametry vlastně dělají a jak se vzájemně ovlivňují při skutečném průchodu čelním obráběním.

Definice parametrů a jejich ovládání

Parametry čelního frézování znějí technicky, ale odpovídají na jednoduché otázky: jak rychle se pohybuje hrana a kolik materiálu odebere každý zub?

Řezná rychlost je rychlost povrchu na hraně frézy. Řídí teplo a opotřebení nástroje. Počet otáček za minutu udává, jak rychle se vřeteno otáčí, aby dosáhlo této řezné rychlosti při daném průměru.

Posuv na zub udává, o kolik se stůl posune pro každý zub. Silně ovlivňuje kvalitu povrchu a řezné síly. Posuv stolu je celková rychlost posuvu při pohybu stroje.

Hloubka řezu má dvě části. Axiální hloubka (ap) udává, jak hluboko do povrchu řežete. Radiální záběr (ae) udává, jak velká část frézy je zabírána do strany, často se nazývá krokový záběr, když provádíte více průchodů.

Rychlost odstraňování kovů (MRR) je spojuje dohromady. Vyšší MRR obvykle znamená vyšší zatížení vřetena a více tepla, takže je to dobrá kontrola reality, když tlačíte na práci.

Jak vypočítat otáčky a posuv pro čelní frézování

Jedná se o základní vzorce, které používá mnoho programátorů. Udržujte jednotky konzistentní a budete v pohodě.

Nyní si představte skutečné nastavení. Na ocelový blok nasadíte 80mm vyměnitelnou frézu se 6 destičkami. Zvolíte střední řeznou rychlost a bezpečné zatížení třísky. Vypočítáte otáčky a posuv, pak sledujete zatížení vřetena a kvalitu povrchu. Pokud je zatížení nízké a zvuk hladký, můžete postupně zvyšovat posuv na zub. Pokud je povrchová úprava špatná, možná budete muset snížit fz, přidat dokončovací průchod nebo řešit házení, než sáhnete na otáčky.

Počáteční rozsahy podle skupin materiálů

Jedná se o výchozí body, nikoli o konečné odpovědi. Geometrie frézy, tuhost stroje, typ destičky a způsob chlazení ovlivní to, co bude fungovat.

Pokud jste nováčkem, je dobré začít v dolní polovině těchto rozsahů a pak ladit podle zvuku, zatížení vřetena a povrchu, který získáte.

Jaké jsou vhodné posuvy a rychlosti pro čelní frézování?

Dobré posuvy a rychlosti závisí na celém nastavení, ale praktický přístup je zvolit bezpečnou řeznou rychlost pro daný materiál, pak nastavit mírný posuv na zub a pak nejprve vyladit posuv. V mnoha případech můžete držet řeznou rychlost stabilně a nastavit fz tak, abyste dosáhli nejlepší rovnováhy mezi povrchovou úpravou a životností nástroje.

Pokud se nástroj třepí a zahřívá, aniž by vytvářel třísky, může být posuv pro danou geometrii hrany příliš nízký. Pokud se břitové destičky při vstupu tříští, může být váš posuv nebo záběr příliš vysoký pro dané nastavení nebo je vstup příliš agresivní.

Běžné materiály a povlaky nástrojů pro čelní frézování

Nástrojový materiál a povlak jsou často opomíjeny, přestože ovlivňují životnost, tepelnou odolnost a kvalitu povrchu - zejména při vyšších řezných rychlostech.

Karbidové břitové destičky jsou standardní volbou pro většinu prací při čelním frézování na CNC, protože kombinují tvrdost s odolností proti opotřebení. Udržují celistvost hrany i při vysokých teplotách, a proto jsou karbidové břitové destičky ideální pro ocel, nerezovou ocel a litinu.

Čelní frézy z rychlořezné oceli (HSS) se stále používají na ručních strojích nebo při nastaveních s nízkou tuhostí, protože jsou šetrnější, ale umožňují nižší řezné rychlosti a kratší životnost nástroje. Na CNC strojích je dnes HSS spíše výklenková volba.

Povlaky dále zvyšují výkonnost. Povlaky TiN pomáhají snižovat tření a zlepšují opotřebení při obecných pracích s ocelí. Povlaky TiAlN a AlTiN vynikají v suchých nebo vysokorychlostních aplikacích, protože vytvářejí tepelně odolnou vrstvu oxidu. U hliníku mají často lepší výkon nepovlakované leštěné břitové destičky z tvrdokovu, protože povlaky mohou podporovat tvorbu vestavěných hran.

Pokud jste si někdy všimli, že se hliník přivařuje k hraně destičky, přechod na leštěnou geometrii bez povlaku to může okamžitě napravit.

Řízení třísek a chování při jejich tvorbě

Tvar třísky při čelním frézování je skutečným diagnostickým nástrojem pro zjištění, zda parametry fungují. Zdravá tříska má tendenci se stáčet a lámat na souvislé segmenty. Dlouhé struny často naznačují nízký posuv na zub nebo příliš pozitivní geometrii.

Nahromaděná hrana (BUE) se objeví, když se tříska přivaří k břitu - běžné u tvárných kovů, jako je hliník a nerez. BUE rychle zhoršuje povrchovou úpravu, protože “přetváří” hranu nástroje v něco nezamýšleného.

Zvýšením řezné rychlosti, přechodem na ostřejší geometrii nebo použitím chladicího média/vzduchového tryskání se BUE obvykle odstraní. Pokud se chvění shoduje s BUE, tříska se pravděpodobně tře místo řezání.

Litina a kalené materiály mají tendenci vytvářet malé křehké třísky, které se snadno lámou. Odvádění třísek se stává méně důležitým pro bezpečnost a více pro ochranu kvality povrchu a usazení nástroje.

Schopnost procesu: Plochost, rovnoběžnost a drsnost povrchu

Čelní frézování není jen o “vzhledu roviny” - kontroluje měřitelné geometrické prvky.

Rovinnost popisuje, jak moc se povrch odchyluje od dokonalé roviny. Podle NIST, dosažení a měření malých tolerancí rovinnosti je rozhodující pro vysoce přesnou výrobu a montáž mechanických součástí. Dosažení dobré rovinnosti vyžaduje pevné nastavení, konzistentní záběr nástroje a dokončovací průchod, který minimalizuje deformace. Tenké desky často nevyhovují požadavkům na rovinnost, protože je upínací tlak během řezu ohýbá a následně pruží.

Rovnoběžnost popisuje, jak se čelní plocha vztahuje k jiné referenční ploše - často ke dnu bloku nebo ke stolu stroje. Chyby rovnoběžnosti často souvisejí s problémy s pojezdem vřetena nebo nerovnoměrným upínáním.

Drsnost povrchu (Ra nebo Rz) silně závisí na posuvu na zub a geometrii destičky, zejména stěračů. Typický výrobní povrch pro těsnicí plochy může mít Ra 0,8-1,6 μm, zatímco hrubé čištění materiálu může být bez problémů 3,2-6,3 μm.

Pokud potřebujete rychlý způsob, jak zlepšit těsnicí plochy bez zpomalení otáček, je přidání stíracích destiček nebo snížení krokového posuvu obvykle ekonomičtější než honba za “dokonalými” čísly posuvu.

Dráhy nástrojů a strategie čelního frézování (osvědčené postupy CNC a ručního frézování)

Strategie dráhy nástroje určuje, jak se fréza setká s materiálem a jak opakovatelný bude výsledný povrch. Díky použití řezných hran na čele a pečlivému plánování průchodů je frézování vhodnější pro specializované operace čelního frézování, které vyžadují přesný rovinný povrch. Efektivní využití čela zajišťuje konzistentní úběr materiálu. Ať už používáte ruční nebo CNC frézku, volba směru posuvu, překrytí a pořadí průchodů má přímý vliv na povrchovou úpravu, rovinnost a dobu cyklu. Před porovnáním konkrétních metod pomůže pochopit, jak důslednost a plánování dráhy nástroje ovlivňují výsledek operace čelního frézování.

Ruční vs. CNC čelní frézování: konzistence a výsledky opracování

Ruční frézování může vytvářet skvělé plochy, ale hodně záleží na obsluze. Malé pauzy a nerovnoměrný ruční posuv se projeví jako viditelné stopy. Pokud jste se někdy podívali na povrch s čelní plochou a viděli “tmavý pruh” v místě, kde posuv zaváhal, viděli jste tento efekt.

U CNC strojů je posuv konzistentní a opakovatelný. Proto je CNC obrábění často snazší kontrolovat z hlediska povrchové úpravy i rovinnosti, zejména pokud potřebujete stejný výsledek u mnoha dílů.

stoupání vs. konvenční frézování pro obklad

Na většině CNC strojů s malou vůlí a dobrou tuhostí je vhodné frézování po stoupání. Často poskytuje lepší povrchovou úpravu a životnost nástroje, protože tříska začíná tlustá a končí tenká, což snižuje tření.

U starších strojů nebo u jakéhokoli nastavení s rizikem vůle může být konvenční frézování bezpečnější, protože má tendenci méně zasahovat do vůle šroubu. Pokud jste někdy cítili, jak stůl na ručním stroji “skáče”, chápete, proč je to důležité.

Plánování přihrávek: hrubá přihrávka + zakončení vs. přihrávka na jeden průchod

Jednoprůchodový střih obličeje zní hezky, ale ne vždy poskytuje nejlepší výsledek. Pokud máte nadbytečný materiál, můžete hrubovacím řezem odstranit jeho větší část. Dokončovací řez pak může být lehký a kontrolovaný.

Při dokončování se často používá malý ap a stabilní krokování, takže získáte rovnoměrné stopy po nástroji a méně problémů s hranami. Mnoho obráběčů si u běžných materiálů oblíbilo dokončovací hloubku v rozmezí přibližně 0,5-1 mm, ale nejlepší hodnota závisí na tuhosti a geometrii destičky. Příliš malá a může dojít k tření. Příliš těžká a můžete deformovat tenké díly nebo vytvářet větší otřepy.

Jak velký má být přesah (krokování) čelní frézy?

Stepover je tichým motorem dokončení. Pokud je krokování příliš velké, mohou mezi jednotlivými přejezdy zůstat viditelné vrypy. Pokud je příliš malý, ztrácíte čas bez skutečného přínosu.

Obvyklým výchozím bodem je použití kroku, který ponechává dostatečný přesah pro vložky - zejména pro stírací hrany - aby se průchody prolnuly. Pokud potřebujete čistší povrch, snižte krokování a udržujte rovnoměrný posuv. Při hrubování zvyšte krokování, abyste zvýšili MRR, ale dávejte pozor na chvění a nárůst zatížení.

Povrchová úprava, rovinnost a celistvost povrchu (jak trefit Ra a vztažné body)

Při čelním frézování se posuzuje kvalita povrchu a rovinnost. I když jsou nastavení, nástroj a parametry správné, výsledný povrch musí splňovat požadavky Ra a sloužit jako funkční referenční bod. Než se podíváme na konkrétní faktory, které určují drsnost a rovinnost, pomůže nám pochopit, jak se řezný úkon promítá do měřitelné kvality a celistvosti povrchu.

Co ovlivňuje drsnost povrchu při čelním frézování

Drsnost povrchu při čelním frézování obvykle závisí na několika hlavních příčinách: posuv na zub, poloměr špičky destičky, geometrie stěrače, házivost nástroje a vibrace.

Pokud jedna destička vyčnívá více než ostatní, “rýsuje” povrch a zanechává opakující se čáry. Pokud je posuv vysoký bez stírače, vrypy mezi stopami nástroje se zvětšují a Ra stoupá. Úhel vedení také hraje roli, protože mění efektivní tloušťku třísky a způsob, jakým nástroj “zametá” povrch.

Zjednodušeně si to můžeme představit takto: povrch je záznamem pohybu. Jakékoli chvění, vybíhání nebo vibrace se stávají vzorem.

Dosažení rovinnosti a rovnoběžnosti na CNC obráběných plochách

Plochost není jen o řezání hladkého povrchu. Jde také o geometrii stroje a opakovatelnou výšku destičky.

Pokud není vřeteno ošlapané, můžete čelit velké desce a přesto změřit sklon. Pokud má váš nástroj nerovnoměrný výstupek destičky, můžete získat povrch, který vypadá dobře, ale má malé schody.

Záleží také na zkreslení dílů. Tenké desky se mohou po odlepení uvolnit. Pokud je rovinnost kritická, díl dobře podepřete, vyhněte se přílišnému upnutí a použijte dokončovací průchod se stabilními řeznými silami.

Záleží také na okrajových podmínkách. Čelní frézování často zanechává výstupní otřepy, zejména u tvárných materiálů. Malý průchod úkosu nebo kontrolovaný výstupní pohyb může zabránit vylamování hrany, které zničí jinak dobrou čelní plochu.

Obavy o integritu povrchu (když na tom záleží)

U mnoha obecných dílů se soustředíme na povrchovou úpravu a rovinnost. U kritických součástí vás však může zajímat také integrita povrchu - tepelné účinky, zbytkové napětí a mikrotrhliny.

U těžkoobrobitelných materiálů se může na břitu rychle vytvářet teplo. Pokud je chlazení nedůsledné, může tepelné cyklování poškodit životnost nástroje a ovlivnit horní vrstvu dílu. Pokud obrábíte díly, u kterých dochází k únavovému zatížení, vyplatí se věnovat pozornost tomu, jak agresivní je dokončovací průchod.

Chladicí kapalina, mazání a kontrola třísek (stabilní řezání a čistý povrch)

Chladicí kapalina, mazání a kontrola třísek ovlivňují čistotu řezu čelní frézky a stabilitu dokončovacího průchodu. Různé materiály a třídy destiček reagují na chlazení a odvod třísek různě, proto se v dílnách chladicí kapalina nepovažuje za vedlejší. Před porovnáním přístupů suchého, zaplavovacího a MQL frézování je dobré pochopit, jak chlazení a odtok třísek ovlivňují dokončování, životnost nástroje a ochranu povrchu.

Suché vs. zaplavení vs. MQL: výběr podle materiálu a třídy destičky

Výběr chladicí kapaliny není univerzální. U hliníku je často cílem zabránit vzniku nánosů na hraně (kdy se materiál přilepí na hranu) a odstranit třísky, aby nepoškrábaly čelní plochu. V závislosti na pravidlech dílny a stroji může pomoci zaplavení chladicí kapalinou nebo silný proud vzduchu.

U litiny mnoho obchodů pracuje na sucho, protože litinové třísky se mohou s chladicí kapalinou změnit v nepřehlednou kaši. Větším problémem se stává kontrola prašnosti, takže záleží na odsávání a úklidu.

U nerezových a žáruvzdorných slitin může chlazení břit ochránit, ale náhlé výkyvy teplot mohou některé břity poškodit. Důslednost je stejně důležitá jako “více chladicí kapaliny”.”

Odsávání třísek: prevence opětovného řezání a poškození povrchu

Lícovaný povrch lze poškrábat vlastními třískami. Zní to hloupě, dokud to neuvidíte: řez vypadá hladce, ale pak najdete náhodné rýhy, protože třísky se zachytily pod frézou a táhly se po povrchu.

Směr dráhy nástroje může pomoci, protože mění místo, kde třísky létají. Na vertikální frézce třísky často padají zpět na díl. Tryskání vzduchu, dobrý průtok chladicí kapaliny a chytrá volba dráhy nástroje mohou tuto oblast udržet čistou.

Osvědčené postupy pro dodávku chladicí kapaliny

Pokud používáte chladicí kapalinu, směřujte ji tam, kde se tvoří třísky, ne tam, kam dopadají. Nedůsledné použití chladicí kapaliny může způsobit nekonzistentní povrchovou úpravu, zejména při dlouhých průjezdech, kdy se nástroj časem zahřívá.

Pozornost věnujte také poloze trysky po změně nastavení. Je snadné narazit do trysky a nevšimnout si toho, dokud se povrch nezkazí.

Odstraňování problémů a optimalizace (příznak → příčina → náprava)

Řešení problémů s čelním frézováním je snazší, když se příznaky považují za data. Povrchová úprava, zvuk řezu a způsob opotřebení destiček ukazují na konkrétní příčiny. Než se podíváme na skutečné způsoby poruch a jejich odstranění, pomůže nám, když si řešení problémů představíme jako jednoduchý řetězec: příznak → příčina → nápravné opatření.

Opotřebení břitových destiček a způsoby poruch při čelním frézování

Vzory nošení vyprávějí příběh. Povrch a vložky vám dávají zpětnou vazbu, i když se nespustí žádný alarm.

Zde je rychlá diagnostická tabulka, kterou můžete použít na stroji:

Opravy na základě příznaků (rychlá diagnostika)

Pokud je kvalita povrchu špatná, začněte s házením a usazováním destiček. Ty se dají rychle zkontrolovat a často jsou skutečnou příčinou. Pak se podívejte na posuv na zub a krokování. Pokud již používáte rovnoměrný posuv a dobrý přesah, mohou být nejlepším krokem stírací destičky nebo speciální dokončovací průchod.

Pokud slyšíte chvění, změňte něco, co posouvá vibrační systém. To může znamenat změnu otáček o větší krok, snížení vyčnívání, snížení záběru nebo přechod na úhel vedení, který tlačí větší zatížení axiálně. Někdy to vyřeší pouhá změna dráhy nástroje, aby nedocházelo k nárazům do materiálu.

Pokud se vložky rozbíjejí, podívejte se nejprve na vstup a výstup. Narážíte na tvrdou stupnici, drážku nebo mezeru? Přerušené řezy mohou zlomit hrany, které při ustáleném řezání přežijí v pořádku. Tvrdší geometrie destičky, jiný úhel vedení nebo měkčí vstupní pohyb mohou zachránit mnoho destiček.

Případové studie: měřitelná zlepšení (příklady z reálného světa)

Jednou jsem pomáhal při práci s velkými ocelovými plechy, kde povrch vypadal “dobře”, ale doba cyklu byla bolestivá. V nastavení se používaly letmé frézy, protože “to dává pěkný povrch”. To ano, ale kvůli jednomu okraji jsme museli pracovat pomalu.

Přechod na vyměnitelnou čelní frézku se stabilním úhlem náběhu nám umožnil zvýšit posuv při zachování přijatelné povrchové úpravy. Největším překvapením nebylo rychlejší řezání, ale konzistence. Díky tomu, že se o zatížení dělilo více destiček, zůstávaly stopy po nástroji u jednotlivých dílů rovnoměrnější.

Při jiné zakázce se dílna potýkala s vibracemi při náročném čelním frézování hrubého materiálu. Fréza tlačila příliš velkou radiální silou do dílu se slabou podporou. Přechodem na frézu s vyšším úhlem náběhu se přesunulo více síly do směru vřetena a chvění se snížilo, aniž by se snížil výkon.

A pokud jste někdy měli cíl, který jste téměř trefili, ale ne zcela, přidání geometrie stěračů může být čistým řešením. Často vám umožní udržet krmení a zároveň zlepšit Ra, místo abyste zpomalovali a ztráceli čas.

Jak zlepšit kvalitu povrchu při čelním frézování?

Chcete-li zlepšit povrchovou úpravu, zaměřte se nejprve na stabilitu, pak na geometrii a nakonec na parametry. Ujistěte se, že břitové destičky sedí čistě, že je kontrolována házivost, že se třísky nepřebrušují a že je posuv stabilní. Poté použijte lehký dokončovací průchod s kontrolovaným krokováním a zvažte geometrii stěrače, pokud potřebujete lepší Ra bez přílišného zpomalení.

Bezpečnost, kontrolní seznamy a závěry (praktické shrnutí)

Čelní frézování může vypadat jednoduše, ale tato operace s sebou nese skutečné bezpečnostní aspekty a výhody opakovatelných procesních návyků. Než uzavřete zakázku nebo vytvoříte standard pro svou dílnu, stojí za to přemýšlet o tom, jak ochránit obsluhu, kontrolovat rizika a usnadnit opakování úspěchu.

Bezpečnostní základy frézování čela

Čelní frézování vrhá třísky tvrdě a do šířky. Při zahájení frézování vždy myslete na směr třísek a na to, kde máte ruce. OSHA zdůrazňuje, že pro prevenci úrazů při frézování je zásadní správné krytí stroje a informovanost obsluhy.

Dodržujte maximální otáčky pro průměr frézy a systém upínání nástrojů. Záleží také na udržení břitových destiček. Uvolněný šroub destičky se může změnit v nebezpečný projektil. Správně utahujte břitové destičky a nepřehlížejte poškozené kapsy nebo upínače.

Používejte správné ochranné kryty a během obrábění se nenaklánějte do otvoru stroje. Pokud vás tříska zasáhne do obličejového štítu, připomene vám to, kolik energie je v tomto řezu.

Kontrolní seznam před spuštěním pro spolehlivé výsledky čelního frézování

Použijte ji před spuštěním cyklu, zejména pokud se honíte za rovinností nebo dokončením.

1. Ověřte, zda je obrobek pevný, podepřený a zda nedochází k jeho ohýbání.
2. Zkontrolujte, zda jsou nástrojový držák a fréza čisté, usazené a zda je jejich házení přijatelné.
3. Zkontrolujte vložky: správná třída/geometrie, čistá sedla, správný krouticí moment.
4. Potvrďte si základy programu: správný nástroj, správné offsety, bezpečné vstupní/výstupní pohyby.
5. Pokud je nastavení nové nebo jsou svorky blízko, proveďte nad dílem suchou zkoušku.
6. Začněte se základními parametry a poté je dolaďte pomocí zvuku, zatížení a povrchových důkazů.

Klíčové poznatky

Čelní frézování je základní obráběcí proces používaný k vytváření rovných referenčních ploch, protože osa frézy je kolmá a čelo nástroje se pohybuje v rovině. Když se něco nepovede, obvykle to není jedno magické číslo - jde o souhru tuhosti, volby nástroje a konzistentního posuvu.

Pokud si pamatujete jen několik věcí, pamatujte si tyto: udržujte nastavení tuhé, zvolte úhel vedení, který je vhodný pro danou práci, kontrolujte házení a usazení destiček a vylaďte posuvy a rychlosti s jasným plánem. Pokud to uděláte, stane se čelní frézování jednou z nejspolehlivějších operací ve vaší dílně.

Nejčastější dotazy

Odkaz

https://www.osha.gov/machine-guardinghttps://www.nist.gov/manufacturing
