CNC vrtání vs. vyvrtávačka: Vystružování vs. vyvrtávání CNC, vysokorychlostní tipy a přesná výroba otvorů

Tvorba otvorů v CNC obrábění často vypadá na výkresu jednoduše: “Ø10 skrz” nebo “Ø50 H7”. Na dílně na metodě záleží, protože vrtání a vyvrtávání se chovají velmi odlišně, jakmile se nástroj dotkne materiálu - procesy obrábění otvorů v jádře CNC frézování a další přesné obráběcí operace. Klíčové je, že vrtání je rychlý způsob, jak vytvořit počáteční otvor, zatímco vyvrtávání je kontrolovaný způsob, jak tento otvor zpřesnit poté, co již existuje.

Tento článek se zaměřuje na otázky týkající se proveditelnosti, které si inženýři a techničtí nákupčí kladou při rozhodování mezi CNC vrtáním a vyvrtáváním (a souvisejícími dokončovacími kroky, jako je vystružování a honování): co každý proces může a nemůže opravit, jaké rozsahy tolerancí/dokončení jsou v praxi reálné, jak se mění doba cyklu a kde hloubka otvoru, geometrie a náročnost kontroly začínají dominovat při rozhodování - kritické faktory pro zadávání vysoce přesných zakázek. zakázkové CNC obrábění pro výrobu složitých dílů.

CNC vrtání vs. vyvrtávání: rychlý průvodce rozhodováním

Při obrábění CNC je pro přesné vyvrtávání otvorů rozhodující pochopení problematiky CNC vrtání a vyvrtávání. Výběr správného procesu obrábění zvyšuje přesnost, efektivitu a kvalitu otvorů v každém projektu.

K čemu jsou jednotlivé postupy nejlepší (vrtání = rychlé vytvoření otvoru; vyvrtávání = přesné zvětšení).

Při vrtání se používá vrták (vícebřitý řezný nástroj) k rychlému vytvoření otvorů v pevném materiálu. Obvykle se jedná o první krok, protože při něm dochází k rychlému odstranění materiálu a není potřeba již existující otvor.

Při vyvrtávání se používá jednobodový vyvrtávací nástroj (často vyvrtávací tyč) k vylepšení stávajícího otvoru. V CNC obrábění se vyvrtávání běžně používá po počátečním vrtání, protože poskytuje větší kontrolu nad konečným průměrem, tendencí k zaoblení a zarovnáním než samotné vrtání. Je to také typický krok v případě, že otvor musí fungovat jako uložení, těsnicí plocha nebo zarovnávací prvek.

Stručně řečeno: u vrtání a vyvrtávání na CNC je vrtání krokem “udělat díru” a vyvrtávání krokem “udělat ji správně”.

Rozhodovací matice podle požadavků: rychlost, tolerance, povrchová úprava, geometrie (tabulka: vrtání vs. vyvrtávání vs. vystružování vs. honování)

Níže uvedená tabulka je praktickým srovnáním používaným při přesném plánování výroby otvorů. Není příslibem výsledků; skutečná schopnost závisí na stavu stroje, upnutí, materiálu, přesahu nástroje a metodě kontroly. Tam, kde se toleranční pásma překrývají, je často rozhodujícím faktorem to, zda potřebujete korekci geometrie (vyvrtávání), nebo jen úpravu velikosti (přefrézování/vyhlazení).

Tato matice také pomáhá při rozhodování o vystružování a vyvrtávání CNC: pokud potřebujete nastavitelnost a korekci, je vyvrtávání obvykle flexibilnější volbou. Pokud je velikost stabilní a objem velký, často se používá vystružování, protože může probíhat rychleji ve výrobě.

Rychlé spouštěče “zvolte vyvrtání, když...” (úzký průměr, korekce souososti/rovnosti, stupňovité/kuželovité otvory)

Zvolte CNC vyvrtávání (nebo jej zahrňte do řetězce procesů), pokud výkres nebo funkce naznačují některou z následujících možností:

Těsná tolerance průměru, která se nachází v rozmezí, na které se obchody často zaměřují pomocí vyvrtávání jako dokončovacího kroku, nebo která se blíží požadavku na uložení, kde se problémy při montáži projevují jako hluk, teplo, netěsnost nebo krátká životnost ložisek. Příklady z průmyslu a srovnávací příručky běžně řadí vyvrtávání do těsnějšího rozsahu než vrtání a uvádějí, že vyvrtávání dosahuje za vhodných podmínek způsobilosti IT7 až IT5, přičemž u středně velkých děr je to přibližně ±0,0004 až ±0,0002, pokud to nastavení umožňuje.

Požadavek na zlepšení vyrovnání, přímosti nebo souososti vzhledem k referenčnímu bodu. Vrtání může umístit otvor “blízko”, ale neposkytuje stejnou záměrnou kontrolu nad tím, kde otvor skončí, jakmile do řezu vstoupí výchylka nástroje a házivost. Vyvrtávání se často volí proto, že díky jediné řezné hraně a nastavitelné geometrii nástroje je praktickým “opravářem chyb”, pokud jsou stroj, upínací zařízení a referenční plochy dobře kontrolovány.

Vývrt s vlastnostmi, které vrtání přirozeně nevytváří, jako jsou stupňovité otvory a kužely, u nichž se průměr musí měnit podél osy. Ty se běžně vyskytují v pouzdrech, hydraulických dílech a rozhraních, která vyžadují řízené uložení nebo těsnění.

Rychlé spouštění “zvolte vrtání, když...” (pilotní otvory, vysoká rychlost úběru materiálu, výroba prvních otvorů podle průchodnosti)

CNC vrtání volte v případě, že primárním úkolem otvoru je volný prostor, přístup nebo hrubý úběr materiálu a výkres nevyžaduje přísnou geometrii otvoru.

Vrtání je také běžnou volbou, pokud potřebujete pilotní otvory pro pozdější vyvrtávání, vystružování nebo závitování. I když je vyvrtávání klíčovým krokem přesnosti, nemůže začít z pevného materiálu, takže je stále nutné vrtání (nebo jiný způsob vytvoření otvoru).

Pokud je prioritou výroba otvorů s ohledem na průchodnost, je obvykle vhodnější vrtání, protože jeho řezný účinek a konstrukce odvodu třísek podporují vyšší rychlost úběru materiálu než jednobodový vyvrtávací řez. Tato výhoda rychlosti je často důležitější než poslední přírůstek přesnosti průměru u nekritických otvorů.

Jak funguje CNC vrtání (a co neumí opravit)

Pochopení fungování vrtání při CNC obrábění pomáhá objasnit klíčové rozdíly mezi CNC vrtáním a vyvrtáváním a podporuje lepší rozhodování o přesnosti vrtání.

Nástroje a řezný účinek: vrták s více břity (Schéma: geometrie vrtacího hrotu a tok třísek)

Vrták řeže s více břity na špičce. Řezné hrany stříhají materiál, zatímco drážky odvádějí třísky nahoru a ven z otvoru. Dlátová hrana poblíž středu nestříhá stejně jako rty; má tendenci materiál tlačit, což je jeden z důvodů, proč může být zatížení při vrtání vysoké a proč se bodové vrtání (nebo jiná počáteční metoda) používá, když záleží na přesnosti vstupu.

Schéma (koncepční): geometrie vrtného bodu a tok třísek

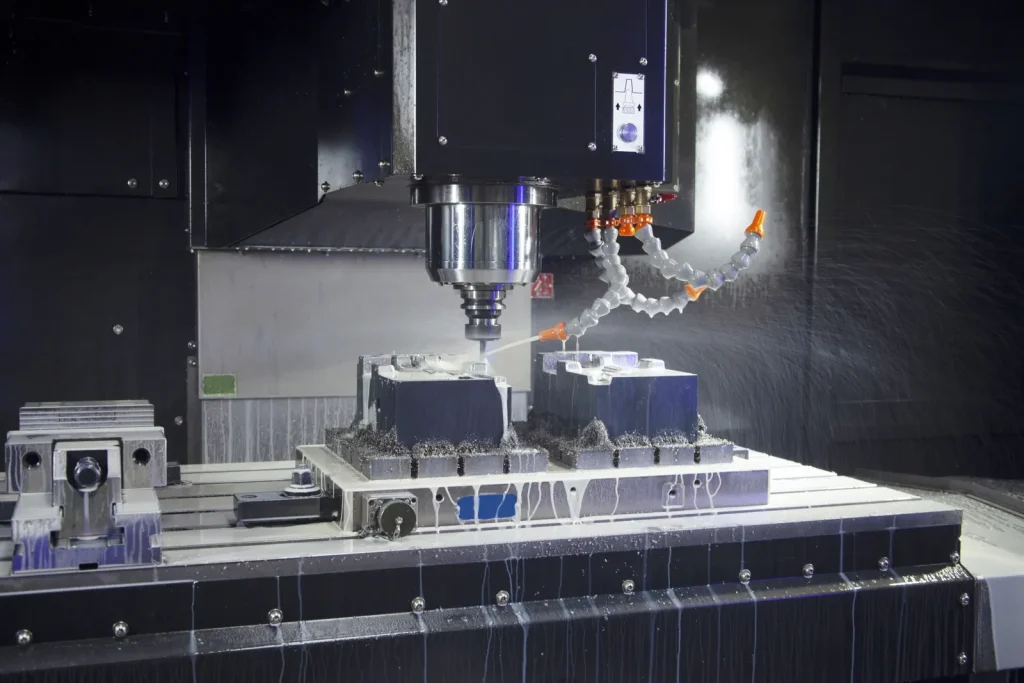

Při vrtání CNC zajišťuje stroj axiální posuv, zatímco se nástroj otáčí. U hlubokých otvorů se při programování často používají cykly, které se periodicky zatahují, aby se zvládl odvod třísek a tepla, protože odvod třísek se stává limitujícím faktorem dříve než výkon vřetena.

Typické výsledky: rychlá tvorba otvorů, kuželovité dno otvoru, sleduje vlastní generovanou dráhu.

Vrtání je efektivní, protože oba řezné břity odebírají materiál najednou. Typický vrtaný otvor má kuželovité dno, které odpovídá úhlu hrotu vrtáku.

Vyvrtaný otvor má také tendenci sledovat dráhu, kterou nástroj sám vygeneruje. Tato dráha je ovlivněna vstupními podmínkami, házením nástroje, ostrostí nástroje, strukturou materiálu a tuhostí upnutí. Pokud se vrták při zatížení mírně vychýlí nebo prohne, může nástroj “chodit” nebo se snášet. Jakmile je otvor vytvořen, má vrták tendenci pokračovat v tomto směru.

Toto chování je důležité při rozhodování o vrtání vs. vyvrtávání na CNC, protože mnoho funkčních otvorů selhává nikoliv kvůli nesprávné jmenovité velikosti, ale kvůli tomu, že jsou špatně zarovnané, zúžené nebo nejsou rovné vzhledem k referenčnímu schématu.

Praktické limity: průměr je omezen dostupnými rozměry vrtáků; přesnost je omezena v závislosti na dokončovacích procesech.

Z hlediska plánování mají vrty dvě společná omezení:

Dostupnost průměru. Průměry vrtáků jsou diskrétní. Můžete je interpolovat pomocí jiných nástrojů, ale “velikost vrtáku se rovná velikosti díry” platí pouze tehdy, pokud existuje správný nástroj a proces je stabilní. Pokud je potřeba nestandardní průměr, nemusí být samotné vrtání nejčistší cestou.

Limity přesnosti ve srovnání s dokončovacími procesy. Vrtání může být dostatečně přesné pro mnoho otvorů pro vůle a upevňovací prvky, ale obvykle se nejedná o metodu zvolenou pro přísné tolerance otvorů nebo kontrolovanou povrchovou úpravu uvnitř otvoru. Řezný účinek a vedení nástroje ztěžují korekci vlivu házení a odklonu. Pokud musí být otvor uložením ložiska, hydraulickým těsnicím otvorem nebo seřizovacím prvkem, je vrtání často považováno za hrubovací nebo předvrtávací krok.

To je také rámcem pro běžnou otázku: Jak přesná může být CNC vrtačka? V mnoha dílnách může být “dostatečně dobrá” pro otvory pro všeobecné použití, ale její přesnost je obvykle omezená oproti vyvrtávání, vystružování nebo honování, pokud je prvek kritický z hlediska funkce. Rozhodujícím faktorem není samotné řízení CNC, ale chování nástroje uvnitř otvoru.

Nejvhodnější případy použití: pilotní otvory, průchozí otvory, vysokorychlostní výrobní vrtání.

Vrtání je vhodné v případech, kdy je otvor pilotním otvorem pro pozdější kroky, kdy se jedná o volný otvor nebo kdy převažuje objem a doba cyklu.

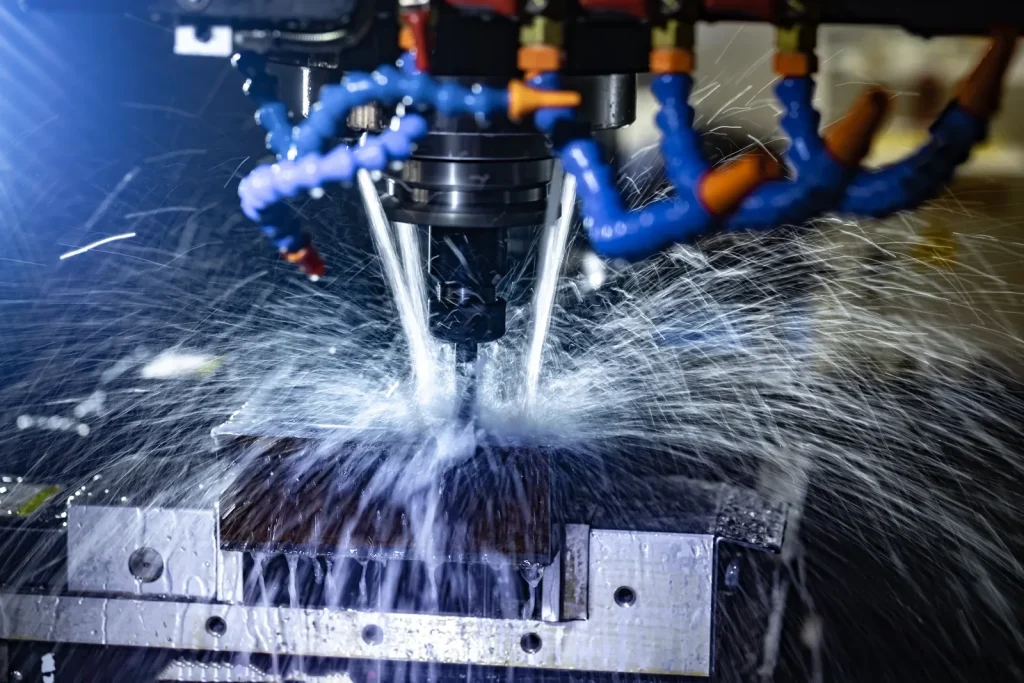

U vysokorychlostních vrtacích špiček, které mají význam pro proveditelnost (nikoli pro optimalizační nároky), se zaměřte na omezení: stabilní vstup, řízený odvod třísek a předvídatelný stav nástroje. V praxi to často znamená, že plán zahrnuje spolehlivý počáteční stav (aby vrták nebloudil), přístup k řízení třísek pro hlubší otvory a kontrolní body, které potvrzují, že proces drží, než se provede velká dávka.

Související otázka proveditelnosti “Jaká je maximální hloubka pro CNC vrtání?” nemá jedinou číselnou odpověď, která by platila pro všechny stroje a materiály. To, co určuje limit, je poměr hloubky k průměru a to, zda lze třísky a teplo zvládnout, aniž by došlo k ucpání, zadření stěny nebo vybočení z osy. S rostoucím poměrem se stává důležitější strategie vrtání, přívod chladicí kapaliny a tuhost nástroje než jmenovitá kapacita vřetena.

Jak funguje CNC vyvrtávání (a proč je to krok k přesnosti)

Zvládnutí procesu vyvrtávání je klíčem k přesnému vytváření otvorů při obrábění na CNC. Poskytuje lepší kontrolu než samotné vrtání a řeší běžné problémy s geometrií v aplikacích s kritickými otvory.

Nástroje a řezání: jednobodová vyvrtávací tyč zvětšuje stávající otvor (Schéma: záběr vyvrtávací tyče).

Při vyvrtávání se používá nástroj s jedním hlavním břitem. Vyvrtávací tyč je podepřena vřetenem stroje (nebo vyvrtávací hlavou) a břit se opírá o stěnu stávajícího otvoru. Protože se řeže pouze jedna hrana, lze při tomto procesu provádět jemné, kontrolované změny průměru nastavením odsazení nástroje nebo vyvrtávací hlavy.

Schéma (koncepční): záběr vyvrtávací tyče

Z hlediska CNC je vyvrtávání obvykle kruhová dráha nástroje poháněná otáčením vřetena a řízeným posuvem. Záběr nástroje je méně symetrický než při vrtání, a proto tolik záleží na tuhosti a řízení odklonu.

“Možnost ”korekce chyb": upravuje geometrii, polohu a přímost otvoru proti omezením vrtání.

Důvodem, proč se vyvrtávání objevuje při přesném vyvrtávání otvorů, není jen to, že se s ním lze trefit do cílového průměru. Jde o to, že vyvrtáváním lze opravit některé dříve vzniklé chyby.

Vrták si vytváří vlastní dráhu a může se snášet. Výstružník má tendenci kopírovat stávající otvor. Vyvrtávací nástroj lze nastavit tak, aby odebíral materiál přednostně tam, kde je to třeba, v rámci toho, jak je díl umístěn a jak je nástroj stabilní. Proto se vyvrtávání často popisuje jako krok pro korekci chyb geometrie, polohy a přímočarosti otvoru.

To neznamená, že nuda může vyřešit jakýkoli problém. Pokud je díl špatně referencován, pokud osa stroje není pravoúhlá nebo pokud se vyvrtávací tyč vlivem dosahu silně vychýlí, může se “oprava” stát nekonzistencí. Přesto ve srovnání se samotným vrtáním nabízí vyvrtávání přímější způsob, jak uvést vývrt do souladu se specifikací vzhledem k referenčnímu schématu.

Flexibilita geometrie: podporuje přesné průměry a stupňovité otvory a kužely (Ilustrace: příklady stupňovitých otvorů a kuželů).

Vyvrtávání se používá také proto, že podporuje geometrii otvoru, kterou vrtání přirozeně nevytváří. Vrták je optimalizován tak, aby vytvořil rovný válcový otvor. Vyvrtávání může sledovat řízené axiální polohy a změny průměru, takže můžete vyrábět stupně a kužely se stejnou obecnou koncepcí nástroje.

Ilustrace (koncepční): příklady stupňovitých otvorů a kuželů

Tato flexibilita geometrie je častým důvodem pro volbu vyvrtávání i v případě, že tolerance nejsou extrémní. Stupňovité vrtání může být například nutné pro rameno ložiska, těsnicí plochu nebo kontrolovanou hloubku uložení součásti.

Procesní omezení: vyžaduje již existující otvor; nelze vytvářet nové otvory ani zvětšovat délku otvoru zapichováním.

Vyvrtávání má tvrdé omezení, které ovlivňuje směrování: vyžaduje existující otvor. Nemůže začít od pevného materiálu jako vrtání. Není to také metoda používaná k “ponoření” do hloubky za účelem prodloužení délky otvoru; zdokonaluje stěny toho, co již existuje. Pokud tedy díl potřebuje hluboký vnitřní prvek, musí vrtání (nebo jiná metoda vytváření otvorů) nejprve vytvořit hloubku a poté vrtání upřesní průměr a geometrii v rámci této hloubky.

To má význam při plánování, když výkres vyžaduje hluboký otvor s přísnými požadavky. Otázka proveditelnosti zní: může počáteční krok vrtání vytvořit dostatečně rovný a stabilní otvor, aby jej vyvrtávačka mohla následně korigovat bez chvění nebo zúžení?

Přesnost, tolerance a rozdíly v povrchové úpravě

Pochopení rozdílů v přesnosti, toleranci a povrchové úpravě mezi CNC vrtáním a vyvrtáváním je rozhodující pro přizpůsobení procesu obrábění funkčním požadavkům při výrobě přesných otvorů.

Rozsahy tolerancí v praxi: vrtání IT7 až IT5 a ±0,0004 až ±0,0002 u středně velkých otvorů (viz: zprávy o obrábění/průmyslu; odkazy na toleranční třídy ISO).

Z praktického hlediska se vyvrtávání běžně používá pro otvory s větší tolerancí než vrtání. Srovnávací příručky pro obrábění uvádějí možnosti vyvrtávání v rozsahu IT7 až IT5 při vhodném nastavení, s příkladnou kontrolou průměru kolem ±0,0004 až ±0,0002 palce pro středně velké otvory.

Tyto údaje nejsou univerzálními limity. Předpokládají stabilní geometrii stroje, kontrolovanou výchylku nástroje a důslednou kontrolní metodu. Pokud je vyvrtávací tyč dlouhá a štíhlá nebo je díl tenkostěnný a při upínání se prohýbá, může se vývrt vychylovat nebo zužovat, i když je CNC řízení dokonalé.

Přesto tyto rozsahy vysvětlují, proč je vyvrtávání v mnoha procesních plánech krokem přesnosti: nachází se v oblasti, kde se nachází mnoho uložení, těsnění a kritických prvků pro souosost, aniž by vyžadovalo specializovaný dokončovací postup honování.

Proč je vyvrtávání lepší než vrtání z hlediska přesnosti: jednobodová kontrola, korekce házivosti/polohy/rovnosti (graf: typická hierarchie přesnosti/dokončenosti)

Rozdíl není v tom, že by CNC vrtání postrádalo kontrolu. Rozdíl je v tom, jak se řezný nástroj chová v otvoru.

Vrták se řídí vlastním hrotem a vytvářeným otvorem. Rozteč, vstupní podmínky a odchylky materiálu se projevují jako snos, nadměrné/podměrné rozměry a odchylky v povrchové úpravě stěn. Vzhledem k tomu, že se řežou oba rty, může nevyváženost chybu zesílit.

Vyvrtávací nástroj má jednobodové ovládání. Poloměr řezu lze volit v malých krocích a nástroj lze nastavit tak, aby odebíral materiál kontrolovaným způsobem vzhledem k referenčním hodnotám použitým k určení polohy dílu. Díky tomu se vyvrtávání lépe hodí v případech, kdy se funkce řídí polohou, přímočarostí nebo souosostí.

Graf (typická hierarchie, kvalitativní):

Tato hierarchie se v reálné práci překrývá. Hranice se stírá, protože stav stroje a strategie obrábění mohou posunout výsledky nahoru nebo dolů. Klíčové je, co každý proces dokáže korigovat.

Očekávaná povrchová úprava: vrtání vs. vyvrtávání vnitřní úpravy a kontrola rozměrů (viz technické příručky; učební texty o výrobě)

Vnitřní povrch je ovlivněn stopami po nástroji, kontaktem s třískou, teplem a vibracemi. Vrtání může zanechat povrchovou úpravu, která je pro mnoho otvorů přijatelná, ale může také zanechat stopy po šroubovici, lokalizované otřepy od třísek a odchylky v místech, kde se třísky třou o stěnu během evakuace. Povrchová úprava má tendenci se zhoršovat s rostoucí hloubkou a obtížnější kontrolou třísek.

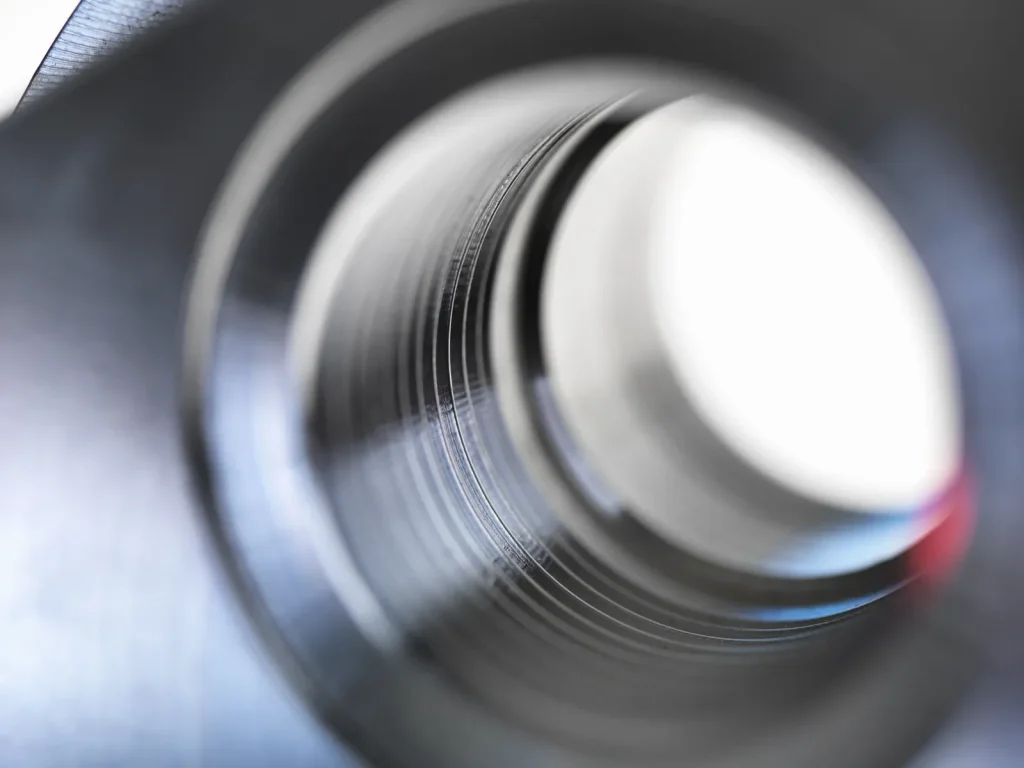

Při vyvrtávání se často dosáhne rovnoměrnějšího vnitřního povrchu, protože řez je kontrolován na stěně a nástroj může provést lehký a rovnoměrný průchod. Protože se vyvrtávání často používá jako polodokončovací nebo dokončovací krok, je spojeno s metrologickým plánem a konzervativním výběrem přídavku materiálu. Pokud je vývrt těsnicí plochou, požadavek na povrchovou úpravu často vede buď k pečlivému vyvrtání, nebo k následnému procesu, jako je vystružování nebo honování, v závislosti na toleranci a funkční potřebě.

Pokud otázka zní “Jak dosáhnout vysoce kvalitní povrchové úpravy vývrtu?”, praktická odpověď je obvykle řetězová: vytvořit stabilní předvrt, použít vyvrtávání ke kontrole geometrie a velikosti a použít dokončovací krok (vystružování nebo honování), pokud to vyžaduje povrchová úprava a velikostní pásmo. Výsledná povrchová úprava je více než se slovem “CNC” spojena s kontrolou vibrací, řízením třísek a konzistentním řezným záběrem.”

Kde se hranice stírají: vyvrtávání vs. vystružování vs. honování překrývají tolerance (IT pásma se liší podle nastavení) (odkaz: normy + srovnávací technické příručky)

Toleranční schopnosti se překrývají s vyvrtáváním, vystružováním a honováním, protože každou z nich lze vyladit kvalitou nastavení a nástrojů. Srovnávací příručky často popisují vyvrtávání v rozmezí IT6-IT9 nebo IT7-IT5 v závislosti na nastavení a zároveň uvádějí vystružování a vystružování v blízkých pásmech. Neexistuje jediné univerzální mapování, protože metody se chovají různě na různých materiálech a délkách.

Užitečný způsob, jak je rozdělit, je “co se mění”:

• Vyvrtávání se volí v případě, že potřebujete nastavitelnost a možnost korekce geometrie vzhledem k referenčnímu bodu.
• Vystružování se volí v případě, že potřebujete opakovatelný konečný rozměr a chcete vyšší rychlost posuvu ve výrobě, ale jste smířeni s tím, že z velké části kopíruje stávající otvor.
• Honování se volí v případě, že je potřeba silně vázána na povrchovou úpravu otvoru a velmi jemnou kontrolu a plán procesu a kontrola mohou tuto metodu dokončování podporovat.

Toto překrývání je důvodem, proč se u mnoha vysoce přesných otvorů používá kombinace, a nikoli jedna operace.

Kompromisy mezi rychlostí, dobou cyklu a náklady ve výrobě

Při rozhodování mezi CNC vrtáním a vyvrtáváním je klíčová rovnováha mezi rychlostí, dobou cyklu a náklady, přičemž rozhodnutí o CNC vystružování a vyvrtávání má také vliv na efektivitu výroby.

Rychlost úběru materiálu a doba cyklu: vrtání je rychlejší než vyvrtávání díky rozdílům v řezném účinku.

Vrtání je obecně rychlejší než vyvrtávání, protože odebírá materiál více břity a je navrženo pro agresivní odvod třísek drážkami. Vyvrtávání odstraňuje tenčí vrstvu ze stěny jedním břitem, takže obvykle není nejrychlejším způsobem odstraňování velkého množství materiálu.

V reálném rozhodování o trasování to znamená, že vrtání se zřídkakdy používá k odstranění celého průřezu z tělesa. Používá se poté, co vrtání již provedlo těžký úběr a ponechalo kontrolované množství materiálu pro vyvrtávací průchod. Tento přídavek zásoby představuje rovnováhu: příliš malý přídavek může způsobit tření a drnčení vyvrtávacího nástroje; příliš velký přídavek prodlužuje dobu cyklu a zvyšuje riziko průhybu.

Vyvrtávání vs. vystružování ve výrobě: vystružování je 2-4× rychlejší, zatímco vyvrtávání zůstává flexibilní pro malé objemy (Ref: zprávy z průmyslu/procesů).

Ve srovnávacích zprávách o procesu se běžně uvádí, že vystružovací posuvy mohou být ve výrobních sériích přibližně 2-4× rychlejší než vyvrtávání. Tento rozdíl se projeví, až když je otvor již blízko velikosti a proces je dostatečně stabilní, aby ospravedlnil speciální přístup k vystružování.

Na druhou stranu vyvrtávání zůstává atraktivní pro nízkoobjemové nebo smíšené práce, protože můžete upravovat průměr bez nutnosti výměny nástroje za nový s pevnou velikostí. Pokud je třeba vyladit uložení, vyvrtávání tuto páku poskytuje. Pokud je konstrukce stabilní a objem je velký, často se používá vystružování, které zkracuje dobu cyklu a snižuje námahu obsluhy při seřizování.

To je hlavní výrobní rozdíl mezi vystružováním a vyvrtáváním CNC: rychlost a opakovatelnost versus nastavitelnost a korekce.

Ekonomika nástrojů: nastavitelné vyvrtávací hlavy vs. speciální vrtáky a výstružníky (tabulka: flexibilita nástrojů vs. ekonomika na díl podle objemu)

Náklady na nástroje nejsou jen pořizovací cena. Jde také o to, kolik nástrojů potřebujete k pokrytí rozsahu průměrů a jak často je musíte upravovat nebo vyměňovat, abyste udrželi stabilitu procesu.

Klíčovým bodem je, že vyvrtávací nástroje mohou snížit počet specializovaných velikostí, které musíte mít na skladě pro různé průměry. Vystružování může být nákladově efektivní i v případě, že je proces vyzrálý a rozhodující je doba cyklu.

Citlivost nastavení: vliv tuhosti stroje, upnutí a vychýlení nástroje na dobu vyvrtávání/kvalitu (viz příručky pro obrábění).

Vrtání je citlivější na průhyb než vrtání, protože nástroj je často vysunut do otvoru jako konzola. Čím delší je dosah, tím více se vyvrtávací tyč chová jako pružina. To se projevuje kuželovitostí, chvěním a nestejnou velikostí.

Tato citlivost mění čas i kvalitu. Pokud se objeví chvění, “oprava” často nespočívá jen v úpravě parametrů. Může vyžadovat zkrácení přesahu nástroje, změnu dráhy nástroje pro stabilizaci záběru, změnu množství materiálu ponechaného pro vyvrtávání nebo změnu upnutí pro zvýšení tuhosti. Každá změna prodlužuje dobu seřizování a může přidat kroky měření v procesu.

V rámci přezkumu proveditelnosti tedy není nudný čas pouze časem na řezání. Je to také čas strávený dosažením opakovatelnosti.

Limity způsobilosti: velikost, hloubka a geometrie otvoru

Pochopení limitů možností CNC vrtání a vyvrtávání - včetně velikosti, hloubky a geometrie otvoru - zajišťuje optimální volbu procesu pro přesnou výrobu otvorů.

Rozsah velikostí otvorů: vrtání je omezeno průměrem vrtáku; vrtání nemá žádné omezení maximální velikosti otvoru.

Vrtání je omezeno průměry vrtáků, které můžete získat a spolehlivě provozovat. Existují velké vrtáky, ale omezení při plánování zůstává: vrták je jediná velikost nástroje a stroj musí podporovat krouticí moment, odvod třísek a stabilitu vstupu.

Vrtání jako metoda nemá stejně přísně stanovenou maximální hranici průměru. Pokud se vám podaří dosáhnout toho, aby břit vymetal kružnici, a stroj to unese, můžete vyvrtávat velké průměry. To je jeden z důvodů, proč se vyvrtávání objevuje ve velkých skříních a při práci na velkých strojích, včetně horizontálních a vertikálních vyvrtávacích souprav.

To neznamená, že každý stroj může vyvrtat jakoukoli velikost. Znamená to, že tato metoda se přirozeněji škáluje v průměru než vrtání.

Hloubka otvoru a přístupové aspekty: dosah/tuhost vyvrtávací tyče vs. hloubka vrtání (schéma: koncept poměru L/D).

Hloubka je místem, kde se výběr procesu stává méně důležitým pro jmenovitý průměr a více pro stabilitu. Jak vrtání, tak vyvrtávání naráží na limity, když se díry prohlubují, ale z různých důvodů.

Limity hloubky vrtání jsou dány odváděním třísek a řízením tepla a tím, jak dobře se vrták udrží v ose při prohlubování otvoru.

Limity hloubky vrtání jsou určovány dosahem a tuhostí vyvrtávací tyče. S rostoucím dosahem se zvyšuje riziko průhybu a roste pravděpodobnost vzniku chvění a zúžení.

Schéma (koncepční): Koncepce poměru hloubky a průměru (L/D)

Z tohoto důvodu otázka proveditelnosti často nezní “vrtat nebo vrtat?”, ale “jaký řetězec kontroluje riziko pro tento poměr L/D?”. Běžnou odpovědí je vrtání do hloubky a následné vrtání pouze tam, kde je to nutné pro funkční plochy, přičemž dosah vrtání musí být co nejkratší.

Tvar a vlastnosti dna: vrtané kuželové dno vs. vrtané zušlechtění pro uložení a těsnicí plochy

Vyvrtaný otvor obvykle končí kuželovitým dnem. Pokud výkres vyžaduje ploché dno, těsnicí plochu v blízkosti dna nebo přesné rameno protikusu, nemusí samotné vrtání vyhovovat geometrii.

Vyvrtávání může zdokonalit stěnu otvoru a může pomoci definovat dosedací plochy, pokud to dráha nástroje a nástrojové vybavení dovolí. U mnoha dílů závisí funkce těsnění nebo uložení více na stěně vývrtu a kontrolovaném rameni než na geometrii vrtané špičky. V těchto případech se plán zaměřuje spíše na kontrolu funkční oblasti než na “zdokonalení” celé hloubky.

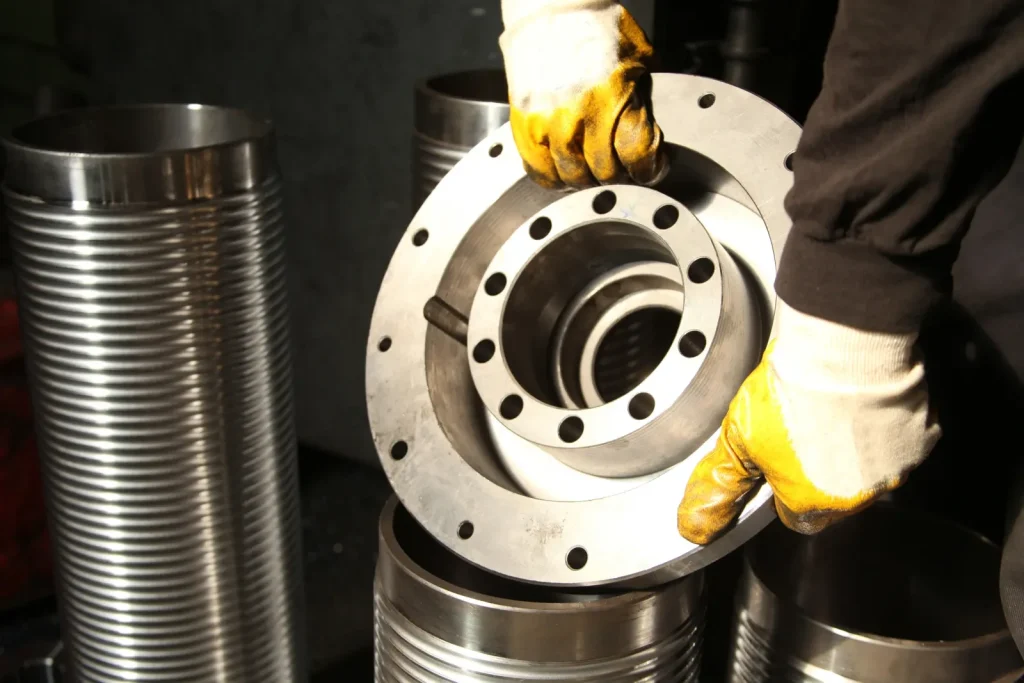

Pokud je vrtání nutné pro funkční uložení: ložiska, hydraulické těsnicí otvory, kritické skříně pro souosost.

Vrtání se běžně vyžaduje, pokud otvor není pouhým otvorem, ale funkčním rozhraním.

U uložení ložisek může malá chyba průměru nebo geometrie změnit chování třídy uložení a způsobit montážní sílu, hluk nebo předčasné opotřebení. Vyvrtávání se často volí tak, aby se dosáhlo velikosti otvoru a vyrovnání potřebného pro montáž, aniž by se vynucovala selektivní montáž nebo korekce po montáži.

U hydraulických těsnicích otvorů ovlivňuje těsnost povrchová úprava a geometrie otvoru. Pilotním vrtáním se vytvoří počáteční otvor a poté se vrtáním upraví velikost otvoru a zlepší kvalita stěny, aby těsnicí prvek fungoval tak, jak má.

U skříní s kritickým souosostí je charakteristickým prvkem osa otvoru vzhledem k referenčním hodnotám. Vrtání může vytvořit otvor rychle, ale vyvrtání je často krokem, který umožňuje zarovnání díky korekci otvoru vzhledem k nastavení.

Plánování pracovních postupů (vrtání → vrtání → vystružování) a kontrola

Efektivní plánování a kontrola procesů zajišťují konzistenci CNC vrtání a vyvrtávání, přičemž pracovní postupy jsou přizpůsobeny potřebám přesného vrtání a vystružování a vyvrtávání CNC.

Standardní pracovní postup pro vysoce přesné otvory: vrtání pilotního otvoru → vrtání pro korekci → vystružování pro konečnou velikost (vývojový diagram: řetězec procesů výroby otvorů).

Běžný vysoce přesný řetězec je:

1. Vyvrtání pilotního (nebo předvrtaného) otvoru pro rychlé odstranění materiálu
2. Vyvrtejte otvor, abyste korigovali geometrii a přiblížili jej konečnému tvaru.
3. Výstřižky na konečnou velikost, pokud je potřeba rychlost výroby a opakovatelné dimenzování.

Vývojový diagram (koncepční):

Tento řetězec existuje proto, že každý krok kompenzuje omezení předchozího kroku. Je to také odpověď na častou otázku “Proč se vystružování používá až po vrtání?”. Vystružování se používá po vrtání, protože vyvrtaný otvor nemusí splňovat požadavky na konečnou velikost a povrchovou úpravu a vystružením lze dosáhnout konzistentnějšího konečného průměru otvoru, pokud je předvrtaný otvor řádně připraven.

Kontrolní body programování a nastavení CNC: posuny nástrojů, nastavení vyvrtávací tyče a kontrola opakovatelnosti (kontrolní seznam: kroky nastavení).

Výkonnost vrtání závisí do značné míry na opakovatelném nastavení. Jednoduchý kontrolní seznam používaný v mnoha CNC prostředích se zaměřuje na to, co nejpříměji mění velikost a geometrii vývrtu:

Nejedná se o hluboký ponor do interních pracovních postupů. Jde o praktickou věc, že nuda je citlivá na malé změny, takže na kontrole opakovatelnosti záleží.

Metrologický plán: ověřování průměru, přímosti a polohy po vrtání a po vyvrtání (viz metrologické normy; pokyny pro průmyslové kontroly).

Změny kontrolní strategie v celém řetězci:

Po vyvrtání mnoho týmů ověří základní průměr a polohu vůlí, ale nemusí plně ověřit přímost nebo jemnou geometrii, pokud není otvor kritický. Je to proto, že vrtání je často předběžným krokem.

Po vyvrtání je kontrola často přísnější, protože vyvrtání slouží ke zjištění funkční geometrie. V závislosti na tolerančním schématu může plán zahrnovat kontrolu průměru, sklonu kuželů a polohy vůči referenčním hodnotám. Pokud je souosost kritická, stávají se kontroly polohy a osy stejně důležité jako kontrola velikosti.

Praktická poznámka k plánování: ujistěte se, že metoda měření odpovídá záměru tolerance. Vývrt se může “měřit” jedním způsobem pomocí jednoduchého měřidla a při hodnocení přímosti nebo kuželovitosti se může ukázat něco jiného.

Obvyklé způsoby poruch a jejich řešení: drnčení, kužel, nadměrná/podměrná velikost a posunutí seřízení (tabulka pro řešení problémů)

Následující tabulka ukazuje, co se při vrtání a vrtání často pokazí a jaká je obvykle další technická otázka. Vyhýbá se předpisům parametrů, protože ty závisí na nástrojích a materiálu, ale objasňuje příčiny a následky.

Tato tabulka také souvisí s otázkou “Kdy mám použít vrtání otvoru?”. Vyvrtávání použijte, pokud jsou způsoby poruch, které nemůžete akceptovat, vázány na kontrolu geometrie a velikosti, nikoliv pouze na “existenci díry”.”

Aplikace a případové studie (kde každý proces vyhrává)

Reálné aplikace a případové studie ukazují, jak CNC vrtání a vyvrtávání (a CNC vystružování vs. vyvrtávání) zvyšuje efektivitu a kvalitu při výrobě přesných otvorů.

Případová studie: vložky válců bloku motoru - vrtání, vrtání za účelem odstranění deformace odlitku a následné vystružování; nejnižší náklady na díl nad 500 objemů (odkaz: průmyslový zdroj případů).

Při práci na bloku motoru s odlitky ze šedé litiny nemusí být předvrtání dokonale umístěno nebo tvarováno, protože odlitky se mohou deformovat a jejich povrch nemusí být dokonale rovnoměrný. Uváděným postupem je vyvrtání počátečních otvorů, následné vyvrtání za účelem korekce deformace a geometrie a poté vystružení pro konečnou velikost. Uváděným výsledkem v tomto příkladu byly nejnižší celkové náklady na díl v objemech nad 500 kusů.

Z toho vyplývá, že tento řetězec není vždy nutný, ale proč existuje: vyvrtávání se používá jako korekční krok mezi rychlou metodou úběru materiálu (vrtání) a rychlejší dokončovací metodou (vystružování), pokud záleží na ekonomice výroby.

Případová studie: hydraulické součásti - pilotní vrtání a následné CNC vyvrtávání s nastavitelnými tyčemi pro těsnění otvorů a hladký povrch (Ref: průmyslový zdroj)

Hydraulické díly mají často otvory, které musí spolehlivě těsnit. Běžně uváděným postupem je pilotní vrtání pro vytvoření otvoru a následné CNC vyvrtávání s nastavitelnou vyvrtávačkou pro dosažení přesného průměru a dosažení hladšího a kontrolovanějšího povrchu.

Z toho vyplývá, že funkce těsnění má tendenci určovat požadavky na kvalitu vývrtu. Pokud je riziko netěsnosti vázáno na povrchovou úpravu a geometrii vývrtu, je vrtání často krokem, který se používá ke snížení variability před jakýmkoli konečným krokem dimenzování.

Případová studie: Ložisková pouzdra - vrtání a následné vrtání, aby se dosáhlo specifikací souososti a omezily se problémy při montáži (Ref: průmyslový zdroj)

Ložisková pouzdra často selhávají při montáži, pokud nejsou otvory vyrovnány nebo nejsou správně uloženy. Uváděný vzor je vrtání a následné vrtání, takže operace vrtání upřesňuje průměr a přímost, aby byly splněny specifikace pro seřízení a omezily se problémy při montáži.

To poukazuje na častý důvod, proč je vyvrtávání nezbytné: i když vrtání zasahuje do rozsahu průměrů, nemusí zajistit kontrolu osy potřebnou pro vyrovnané sestavy. Vyvrtávání se používá v případech, kdy je osa požadavkem na výrobek.

Mapa přizpůsobení průmyslu: letecký a kosmický průmysl, automobilový průmysl, zdravotnické přístroje - přizpůsobení potřebám tolerance/dokončovací úpravy vrtání vs. vyvrtávání (tabulka: aplikace → výběr procesu)

Různá odvětví se opírají o různé procesní řetězce, protože náklady na selhání vrtu se liší.

Tato mapa je záměrně na vysoké úrovni. Skutečná volba je dána tím, k čemu slouží otvor: vůle, umístění, uložení při zatížení nebo těsnění.
