3D tisk vs. CNC obrábění: Výroba prototypů

V oblasti výroby prototypů je výběr optimální výrobní metody zásadním rozhodnutím, které přímo ovlivňuje úspěšnost vývojových cyklů výrobku. Jako nejpoužívanější a nejspolehlivější se jeví dvě technologie: 3D tisk a CNC obrábění. Obě jsou schopny vyrábět vysoce kvalitní prototypy plastových a kovových součástí, fungují však na zásadně odlišných principech - aditivní a subtraktivní výrobě - a každá z nich přináší jedinečné přednosti, omezení a nákladové aspekty.

Co znamená 3D tisk vs. CNC obrábění pro rozhodování o dílech

Volba mezi 3D tiskem a CNC obráběním přímo ovlivňuje způsob navrhování, výroby a stanovení nákladů na díly v každé fázi vývoje. Pochopení aditivní vs. subtraktivní výroby vám pomůže vyhodnotit geometrii, pevnost, dobu realizace a škálovatelnost plastových i kovových součástí.

Aditivní vs. subtraktivní výroba kovových dílů: základní rozdíl

V případě 3d tisku a CNC obrábění je první otázka jednoduchá: je díl sestaven, nebo odříznut?

3D tisk představuje aditivní výrobní proces, při kterém se díly vytvářejí vrstvu po vrstvě pomocí 3D tiskárny. Tento výrobní proces vytváří díl vrstvu po vrstvě ze vstupních surovin, jako je vlákno, pryskyřice nebo kovový prášek. CNC obrábění je subtraktivní výroba. Začíná se s pevným blokem, tyčí nebo deskou a materiál se odebírá pomocí řezných nástrojů, dokud se nedosáhne tvaru dílu. Tento základní rozdíl určuje téměř všechny kompromisy v oblasti geometrie, tolerance, kvality povrchu, odpadu, nastavení a rozsahu.

U kovových dílů je tento rozdíl ještě důležitější. Aditivní vs. subtraktivní výroba kovových dílů není jen volbou procesu. Ovlivňuje hustotu, potřeby následného zpracování a to, zda díl může dosáhnout požadovaného mechanického výkonu v konečné aplikaci. CNC obrábění obvykle začíná od kovaného materiálu, který je již hustý a dobře pochopitelný pro strojírenské použití. Kovový 3D tisk může vytvářet tvary, kterých obrábění snadno nedosáhne, ale vytištěné díly často potřebují více následných úprav, než začnou fungovat jako hotová průmyslová součást.

Klíčové je, že ani jeden z těchto procesů není “lepší” v obecném smyslu. Každý z těchto procesů usnadňuje určitá rozhodnutí o návrhu a jiná ztěžuje.

Proč je toto srovnání důležité pro prototypy, funkční díly a plánování výroby?

Toto srovnání je důležité, protože nesprávný proces může selhat třemi různými způsoby.

Za prvé, díl nemusí být vůbec vyrobitelný za přijatelnou cenu. Tvar s hlubokými vnitřními kanály, zachycenými dutinami nebo organickými mřížkovými zónami může být realistický pro 3D tisk, ale velmi obtížně obrobitelný. Na druhou stranu díl s rovnými vztažnými plochami, vrtanými otvory a standardními kapsami může být mnohem snazší obrábět než tisknout a dokončovat.

Za druhé, díl může být vyrobitelný, ale nevhodný k použití. Vytištěný prototyp může vypadat správně, ale nemusí splňovat tolerance, může se deformovat nebo vykazovat slabší chování podél linií vrstev. Obráběný díl může splňovat požadavky na přesnost, ale může stát příliš mnoho pro jednu nebo dvě počáteční iterace návrhu. To jsou různá rizika.

Za třetí, volba procesu ovlivňuje plánování výroby. Doba seřizování je u 3D tisku obvykle nízká, protože není zapotřebí stejných přípravků, což činí rychlou výrobu prototypů vysoce efektivní. CNC obrábění vyžaduje programování, výběr nástrojů, upínání a plánování kontroly, takže spuštění prvního dílu může trvat déle. Jakmile je však nastavení hotové, CNC často lépe škáluje pro opakovanou výrobu.

To je důvod, proč konstruktéři a nákupčí porovnávají 3D tisk a CNC obrábění nejen pro prototypy, ale také pro validační díly, pilotní série a malosériovou až středně velkou výrobu.

3D tisk vs. CNC obrábění pro náklady na výrobu prototypů: co obvykle potřebují vědět ti, kteří rozhodují o výrobě prototypů.

U prototypů jsou náklady zřídkakdy jen “cena za díl”. Je to kombinace nastavení, času do prvního výrobku, počtu změn návrhu a toho, jak blízko musí být prototyp finálnímu výrobnímu dílu.

V mnoha případech prototypů v rané fázi je 3D tisk levnější, protože nastavení je nenáročné a změny geometrie nevyžadují nové přípravky nebo dráhy nástrojů stejné složitosti. Zdroje se shodují, že 3D tisk má tendenci upřednostňovat prototypy a velmi malé série, zejména pokud je tvar složitý. Je to také často nejrychlejší způsob, jak získat první výrobek do ruky, pokud je hlavním cílem kontrola lícování, přezkoumání konceptu nebo naučení se sestavy.

Odpověď se však mění, pokud se prototyp musí chovat jako finální díl. Pokud díl potřebuje přísnou toleranci, kontrolovanou povrchovou úpravu nebo vlastnosti materiálu bližší tepanému kovu, může být CNC užitečnějším procesem výroby prototypu, i když první díl stojí více. Proto by náklady na 3d tisk vs. CNC obrábění prototypu měly být formulovány na základě účelu prototypu, nikoliv pouze na základě hodnoty nabídky.

Levný tištěný díl, který nemůže ověřit uložení, dráhu zatížení nebo geometrii párování, může způsobit větší zpoždění než dražší obráběný díl, který odpoví na technickou otázku v prvním cyklu.

Tabulka: Srovnání geometrie, přesnosti, materiálů, rychlosti a měřítka na vysoké úrovni

Lze díl vůbec vyrobit?

Při porovnávání 3D tisku a CNC obrábění je prvním praktickým krokem zjištění, zda je váš díl skutečně vyrobitelný oběma postupy. Aditivní vs. subtraktivní výroba mají každá pevná omezení v geometrii, přístupu a struktuře dílu, která přímo určují proveditelnost.

Jak geometrie dílů ovlivňuje proveditelnost CNC obrábění

Než začnete porovnávat náklady nebo dobu výroby, položte si těžší otázku: lze díl obrábět s běžným přístupem k nástroji a upínáním?

Geometrie dílů ovlivňuje proveditelnost CNC obrábění, a to především z hlediska dostupnosti. CNC nástroje potřebují cestu do materiálu. Pokud fréza nedosáhne na povrch, nelze tento povrch obrábět bez přepracování, speciálních nástrojů nebo rozdělení dílu na více částí. Hluboké úzké kapsy, vnitřní kanály, podřezání a uzavřené dutiny často způsobují problémy. Stejně tak tenké stěny, které se mohou při řezání vychýlit.

Záleží také na orientaci dílů. Díl může být teoreticky obrobitelný, ale k dosažení všech ploch je třeba mnoho nastavení. Každé seřízení prodlužuje čas a zvyšuje pravděpodobnost chyb při skládání. To je jeden z důvodů, proč se některé díly na CNC strojích prodraží, i když v CADu vypadají jednoduše.

Kupující by měl také zkontrolovat, zda existují standardní vztažné plochy. Pokud díl nemá stabilní upínací plochu, je upínání obtížné a díl se může během obrábění deformovat nebo posunout. Stručně řečeno, geometrie v CNC není jen o tvaru. Jde o tvar plus přístup plus omezení.

Problémy při obrábění složitých geometrií vs. jejich 3d tisk

Mezi tím, co vypadá jako tisknutelné, a tím, co vypadá jako zpracovatelné, je skutečný rozdíl.

Hlavními problémy při obrábění složitých geometrií oproti 3d tisku jsou vnitřní prvky a nepřístupné povrchy. 3D tiskem lze vytvořit převisy, mřížové struktury, duté profily a organické tvary, které by bylo velmi obtížné nebo nemožné vyříznout z celistvého bloku v jednom kuse. Proto se aditivní tisk často volí pro lehké konstrukce a nestandardní tvary.

Velikost dílu také včas filtruje proveditelnost. CNC je omezeno pojezdem stroje, dosahem obrobku a dostupnou velikostí zásob, zatímco 3D tisk je omezen objemem sestavení a u větších dílů vyšším zkreslením, zatížením podpěry a obtížností následného zpracování. Pokud se díl přiblíží limitům obálky stroje nebo stavební komory, může se praktickou volbou stát segmentová výroba nebo hybridní cesta namísto jednoprocesového dílu.

Geometrie, kterou lze vytisknout, však není volná geometrie. Vytištěné díly mohou potřebovat podpůrné struktury, pečlivou orientaci při sestavování a následné zpracování, aby se odstranily jizvy po podpěrách nebo vylepšily povrchy. Některé vnitřní prvky lze sestavit, ale pak se obtížně čistí nebo kontrolují. 3D tisk tedy řeší jeden problém s geometrií a zároveň vytváří další.

Obrábění má opačný průběh. Má potíže se skrytými nebo zachycenými prvky, ale velmi dobře zvládá otevřenou, přístupnou, hranolovou geometrii. Ploché plochy, drážky, otvory a vnější kontury jsou obvykle silnějšími kandidáty pro CNC, zejména pokud záleží na kontrole rozměrů.

Minimální velikost prvku při CNC obrábění vs. 3d tisk

Minimální velikost prvku při CNC obrábění vs. 3d tisku závisí na schopnostech stroje, materiálu a nastavení procesu, takže v předloženém výzkumu není jedno číslo vhodné pro všechny případy. To, co důkazy podporují, je směrové vedení.

“3D tisk” by neměl být považován za jedno pásmo schopností. FDM, SLA, SLS a tavení v kovovém práškovém loži se podstatně liší v minimální tloušťce stěn, spolehlivosti malých prvků, potřebách podpory a stavu povrchu po dokončení, takže před předložením nabídky by měly být potvrzeny limity specifické pro daný proces. Tvrzení, které je rozumné pro prototyp z pryskyřice, může být zavádějící pro kovový díl z práškového lůžka.

V CNC je minimální velikost prvku omezena průměrem frézy, dosahem nástroje, tuhostí dílu a rizikem vychýlení nástroje. Velmi malé vnitřní rohy jsou obtížné, protože kulaté nástroje zanechávají poloměr. Hluboké a úzké rysy mohou být také obtížné, protože dlouhé nástroje jsou méně stabilní.

Při 3D tisku je minimální velikost prvku omezena šířkou trysky, velikostí laserového bodu, tloušťkou vrstvy, chováním prášku nebo vytvrzováním pryskyřice, protože každá technologie tisku funguje jinak. Jemné detaily lze vytisknout, ale nemusí dobře držet tvar nebo přežít následné zpracování.

Pro rozhodování je správné považovat malé prvky za rizikový bod v obou metodách. U CNC se ptejte, zda standardní nástroj dosáhne na daný prvek a dokáže jej vyříznout. Při 3D tisku se ptejte, zda se prvek vytiskne konzistentně a zůstane stabilní po odstranění podpěr a dokončení.

Může být každý díl vyroben na CNC stroji a vytištěn na 3D tiskárně?

Ne. Mnoho dílů lze vyrobit oběma způsoby, ale ne každý díl je praktický v obou případech. Geometrie, tolerance, vnitřní přístup, požadavky na materiál a potřeby následného zpracování mohou způsobit, že jeden proces je mnohem schůdnější než druhý.

Díl může být tisknutelný, ale není reálně obrobitelný jako jeden kus. Díl může být také obrobitelný, ale špatný pro tisk, pokud potřebuje velmi úzkou toleranci, husté chování materiálu nebo hladký funkční povrch bez náročného dokončování.

Jak jednotlivé procesy fungují a kde se tráví čas

Pochopení reálné časové osy výroby znamená, že je třeba přesně rozebrat, jak se 3D tiskem a CNC obráběním vytvářejí a dokončují díly.

Pracovní postup 3D tisku: CAD, řezání, orientace sestavení, podpůrná strategie, následné zpracování.

Pracovní postup 3D tisku často vypadá zvenčí jednoduše, ale každá technologie 3D tisku přidává k celkovému procesu jedinečné kroky.

Model CAD se nejprve převede do formátu pro tisk. Poté se díl rozřeže na vrstvy. Zvolí se orientace sestavení, protože orientace ovlivňuje potřebu podpory, kvalitu povrchu a možnost deformace nebo zkreslení. Na strategii podpor záleží, protože podpory mohou stabilizovat díl během sestavování, ale také prodlužují dobu odstraňování a mohou poškodit kosmetické nebo funkční povrchy.

Po tisku obvykle následuje následné zpracování. To může zahrnovat odstranění podpěr, čištění, kroky související s teplem nebo povrchovou úpravu. V případě kovových 3D tištěných dílů mohou být požadavky na následné zpracování značné, jak zdůraznil výzkum provedený společností NIST o osvědčených postupech aditivní výroby. Ačkoli je tedy doba seřizování v porovnání s CNC nízká, celková doba potřebná k vytvoření použitelného funkčního dílu může být delší, než se očekávalo.

Proto může být 3D tisk rychlý u koncepčních dílů, ale pomalejší u dílů pro konečné použití, které potřebují rozměrové nebo povrchové úpravy.

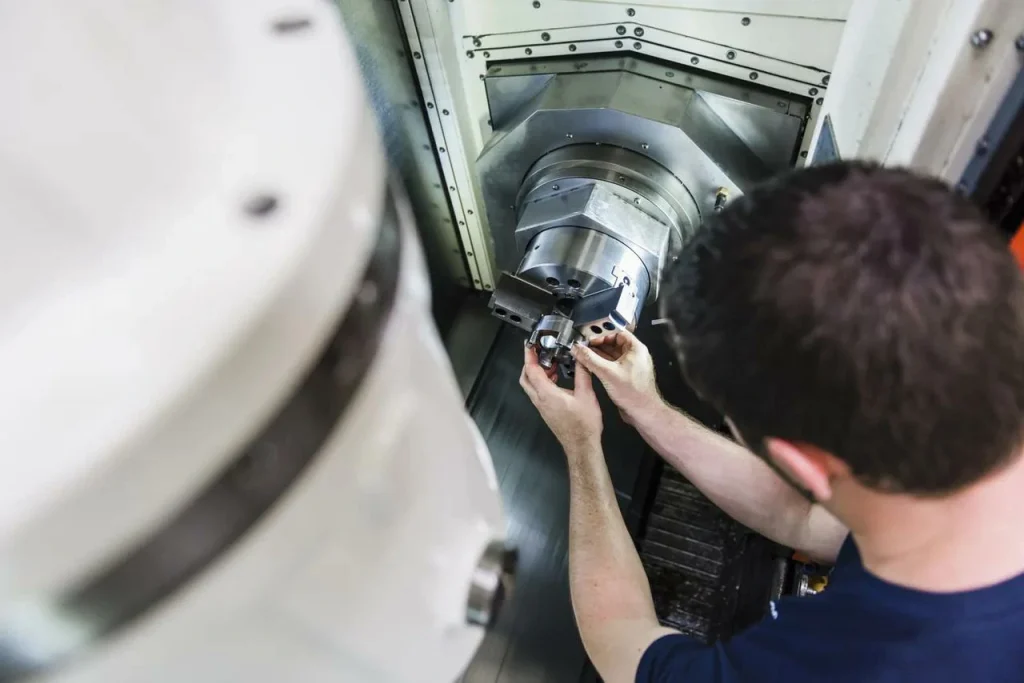

Pracovní postup CNC: programování, výběr nástrojů, upínání, obrábění, kontrola

Před prvním řezem se na CNC frontě načítá více času.

Proces začíná programováním CAD/CAM. Musí být definovány dráhy nástrojů a výběr nástrojů musí odpovídat geometrii a materiálu. Poté se naplánuje upínání, aby bylo možné díl bezpečně a opakovaně držet. Po zahájení obrábění může být samotný řezný cyklus u jednoduchých dílů velmi rychlý. Následuje kontrola, která potvrdí rozměry a kritické prvky.

Tento pracovní postup vysvětluje, proč se CNC může zdát pomalé pro jednorázové zakázky a velmi efektivní pro opakovanou výrobu. Než je první díl dokončen, může strávit více inženýrského času, ale poté, co je nastavení stabilní, lze každý další díl vyrobit s menším přírůstkovým úsilím.

Zatížení inspekcí by mělo být považováno za faktor výběru procesu, nikoli pouze za závěrečný krok. Obráběné díly se často ověřují prvek po prvku pomocí třmenů, měřidel nebo metod CMM, zatímco tištěné díly s vnitřními průchody nebo skrytou geometrií mohou vyžadovat nepřímou validaci nebo kontrolu na základě CT k potvrzení vnitřního stavu. Požadavky GD&T jsou důležité, protože díl není prakticky vyrobitelný, pokud nelze s jistotou zkontrolovat kritické vztažné body a vnitřní prvky.

Faktory ovlivňující náklady na seřízení CNC obrábění

Náklady na seřízení CNC obrábění ovlivňuje několik faktorů a právě odtud pramení mnohá překvapení při kalkulaci.

Jedním z faktorů je složitost dílů. Více ploch, více nástrojů a více nastavení prodlužuje dobu programování a manipulace. Záleží také na materiálu, protože tvrdší materiály mohou vyžadovat jiné nástroje a konzervativnější řezné podmínky. Záleží na dostupnosti prvků, protože složitá geometrie může vyžadovat speciální upnutí nebo další operace. Požadavky na kontrolu zvyšují náklady, když je třeba pečlivě kontrolovat kritické rozměry.

Mezi faktory ovlivňující náklady na seřízení CNC obrábění tedy nepatří pouze čas stroje. Zahrnují práci CAM, výměnu nástrojů, plánování upínacích přípravků, stabilitu upínání a náročnost kontroly. Proto se může zdát, že seřízení CNC je “drahé” pro jeden díl, ale ve větších sériích je snadněji ospravedlnitelné.

Schéma: Doba přípravy vs. doba výroby pro jednotlivé díly a dávky

Užitečný způsob, jak přemýšlet o čase, je následující:

Stručně řečeno, 3D tisk často vítězí z hlediska doby přípravy, zatímco CNC obrábění často vítězí z hlediska doby výroby po zahájení procesu.

Výhody a omezení, které mění rozhodnutí

Každý výrobní přístup přináší jasné silné stránky a skutečné limity 3D tisku oproti CNC obrábění. Porovnáním tolerance, kvality povrchu, konstrukčních vlastností a reálné použitelnosti můžete rychle zjistit, který proces vyhovuje vašim požadavkům na díl.

Kdy je CNC obrábění lepší než 3d tisk

Kdy je CNC obrábění lepší než 3d tisk, je obvykle jasné ve čtyřech případech.

Za prvé, když díl vyžaduje úzkou toleranci. Opakovatelnost CNC může být nižší než ±0,02 mm, zatímco u 3D tisku se běžně pohybuje kolem ±0,2-0,3 mm nebo 0,3-0,4%. Za druhé, když díl potřebuje hladký funkční povrch. CNC nativní drsnost je mnohem nižší než tištěné povrchy jako na stavbě. Zatřetí, když se materiál musí chovat jako standardní strojírenský kovový materiál. Za čtvrté, když se objem výroby pohybuje v oblasti opakovaných sérií, často v rozmezí 100-500 jednotek, kde lze amortizovat nastavení.

CNC je také bezpečnější volbou, pokud je geometrie jednoduchá a díl má standardní obrobitelné prvky. V takovém případě mají aditiva méně výhod.

Kdy není 3d tisk vhodný pro díly pro konečné použití

Případy, kdy 3d tisk není vhodný pro konečné použití dílů, se obvykle odvíjejí od tolerance, konzistence, požadavků na povrch nebo konstrukčních potřeb.

Pokud musí díl těsně přiléhat ke spárovaným součástem, může být vytištěná odchylka bez sekundárního obrábění příliš vysoká. Pokud je díl významně zatěžován a záleží na poruše, je třeba pečlivě přezkoumat chování vrstev a variabilitu procesu. Zpětná vazba uživatelů v technických komunitách často odráží tento problém v jasném jazyce: díly mohou vypadat správně, ale při používání mohou působit slabě nebo nekonzistentně.

3D tisk může být také nevhodný v případě, že díl vyžaduje velmi hladký těsnicí povrch, přesné uložení ložisek nebo opakovanou rozměrovou konzistenci v mnoha jednotkách. V těchto případech vytištěné díly často vyžadují dostatečné následné zpracování, takže se počáteční výhoda procesu zmenšuje.

Rozdíly v povrchové úpravě mezi CNC obráběním a 3d tiskem

Rozdíly v povrchové úpravě mezi CNC obráběním a 3d tiskem jsou jedním z nejjednodušších způsobů, jak tyto dvě metody oddělit.

Při CNC obrábění se obecně dosahuje nižší a konzistentnější drsnosti než při stavbě tištěných povrchů, ale dosažitelná kvalita závisí na způsobu obrábění a případné sekundární dokončovací metodě. U tištěných dílů má na stav povrchu velký vliv orientace a samotné Ra nemusí vystihnout, zda je povrch vhodný pro těsnění, kluzný kontakt, párové uložení nebo použití citlivé na únavu. Sekundární povrchová úprava je často povinná na funkčních plochách, i když zbytek dílu zůstává v původním stavu.

Pro inženýrská rozhodnutí je to důležité, když se povrchy kloužou, těsní, párují nebo ovlivňují únavové chování. Drsné tištěné povrchy mohou být přijatelné na nekritických vnějších formách, ale na rozhraních se stávají rizikem. Kvalita povrchu není pouze kosmetická. Ovlivňuje i funkci.

Porovnání rozměrové přesnosti 3d tisku a CNC obrábění

Srovnání rozměrové přesnosti 3d tisku a CNC obrábění jednoznačně favorizuje CNC pro přesné práce.

Z provedeného výzkumu vyplývá, že tolerance CNC jsou nižší než ±0,02 mm a při 3D tisku se pohybují kolem ±0,2-0,3 mm nebo 0,3-0,4%. Tento rozdíl je dostatečně velký na to, aby se výběr procesu formoval již na počátku. Pokud díl potřebuje kontrolované umístění otvorů, rovinnost, zarovnání nebo přizpůsobení jiným obráběným součástem, je CNC obvykle bezpečnějším základem.

3D tisk může být stále dostatečně přesný pro mnoho prototypových a málo rizikových použití. Pokud se však tolerance řídí funkčností, vytištěné díly se často stávají téměř čistými tvary, které stále vyžadují obrábění kritických prvků.

Běžné problémy, způsoby selhání a rizika výběru

Každá výrobní metoda s sebou nese řadu problémů a potenciálních nevýhod. Při porovnávání 3D tisku a CNC obrábění je důležité si uvědomit běžná rizika, výkonnostní limity a problémy s konzistencí, které mohou ovlivnit kvalitu dílů a úspěch projektu.

Rizika volby 3d tisku oproti tradičnímu obrábění

Hlavní rizika volby 3d tisku oproti tradičnímu obrábění se objevují, když se kupující soustředí pouze na tvarovou volnost a ignorují kontrolu výkonu.

Vytištěný díl může projít vizuální kontrolou, ale nevyhoví z hlediska tolerance, tuhosti nebo opakovatelnosti. Chování materiálu se může lišit od toho, co konstrukční tým očekává od kovaného nebo obráběného materiálu. Může také dojít k nepochopení doby realizace. Tisk začíná rychle, ale odstranění podpěr, dokončovací práce a přepracování mohou způsobit zpoždění.

Dalším rizikem je falešná ekonomie. Techničtí uživatelé se často domnívají, že 3D tisk je vždy levnější, protože odpad je nízký. Důkazy to však jako paušální pravidlo nepotvrzují. U velkých dílů nebo opakovaných množství může čas tisku a následné zpracování převážit nad úsporou materiálu.

Proč se 3D výtisky deformují, liší nebo nedosahují tolerance u funkčních prototypů?

To je častým zdrojem frustrace při práci s prototypy.

Orientace sestavy, strategie podpory, tepelné chování a konstrukce po vrstvách ovlivňují výsledek tisku. Pokud je díl tenký, asymetrický nebo špatně podepřený, může se deformovat. Pokud geometrie zachycuje teplo nebo vytváří nestabilní úseky, mohou se objevit lokální odchylky. Každá z těchto situací může posunout rozměry od nominálních a učinit prototyp méně použitelným pro kontrolu lícování.

Proto se uživatelé často ptají, proč se tištěné díly liší, zatímco obráběné díly se zdají být stabilnější. Obráběný díl je vyřezáván z pevného materiálu s definovanými drahami nástrojů a řízeným upínáním. Tištěný díl je vytvořen tepelným nebo vytvrzovacím procesem, který se může během sestavování měnit.

Omezení 3d tisku pro díly s úzkou tolerancí

Omezení 3d tisku pro díly s úzkou tolerancí jsou zřejmá už jen z údajů o přesnosti. S typickými hodnotami kolem ±0,2-0,3 mm nejsou tištěné díly přirozenou volbou pro prvky, které vyžadují přísnou kontrolu.

To neznamená, že 3D tisk nemůže přispět k výrobě takových dílů. Znamená to, že tento proces se často používá k vytvoření celkového tvaru, zatímco kritické plochy nebo otvory se dokončují později. Pro posouzení návrhu je tento rozdíl důležitý. Vytištěný díl může být vhodný pro učení tvaru a montáže, ale ne pro finální validaci uložení, pokud nejsou plánovány sekundární operace.

Proč CNC drží toleranci spolehlivěji než 3D tisk?

CNC spolehlivěji udržuje tolerance, protože odebírá materiál ze stabilního materiálu pomocí řízeného pohybu nástroje a pevného upnutí. Proces je méně ovlivněn chováním při vytváření vrstev, tepelným zkreslením nebo interakcí s podpěrou.

3D tisk může dosáhnout užitečné přesnosti, ale je citlivější na orientaci, tepelné vlivy a následné zpracování. Tolerance je tedy často méně předvídatelná, pokud aplikace nepřipouští širší odchylky.

Faktory nákladů, tolerance a doby realizace v průmyslovém měřítku

V této části jsou rozebrány skutečné rozdíly v nákladech, toleranci a době realizace mezi 3D tiskem a CNC obráběním v průmyslovém měřítku. Při porovnávání aditivní vs. subtraktivní výroby funkčních a kovových součástí tyto tři faktory často určují nejpraktičtější volbu pro týmy inženýrů a dodavatelů.

Porovnání nákladů na CNC obrábění a 3D tisk kovů

Praktickou křížovou kontrolou je oddělení fixních nákladů od nákladů na díl. Náklady na CNC jsou dány programováním, upevněním, nastavením, dobou cyklu, nástroji, rizikem zmetků a kontrolou, zatímco náklady na 3D tisk jsou dány přípravou sestavy, časem stroje, generováním podpory, použitím prášku nebo materiálu, následným zpracováním a případným sekundárním obráběním. Jednoduché díly obvykle s rostoucím množstvím dávají dříve přednost CNC, zatímco složité nízkoobjemové díly mohou zůstat ekonomicky výhodné v aditivním tisku, dokud následné zpracování a kontrola nesmažou zdánlivou výhodu.

Přísada kovu opět mění obraz. Může snížit množství odpadu a umožnit tvary, které obráběním nelze snadno vyrobit, ale je pomalejší a nákladnější než mnohé metody tisku plastů a často vyžaduje značné následné zpracování. Kovový 3D tisk by tedy neměl být považován za standardní náhradu CNC.

Jak objem výroby ovlivňuje náklady na CNC vs. 3d tisk

Jedním z nejdůležitějších bodů rozhodování je, jak objem výroby ovlivňuje náklady na CNC a 3d tisk.

Důkazy podporují široký trend, nikoli pevné pravidlo. 3D tisk má tendenci vítězit při velmi nízkých množstvích, zejména pod 5 složitých prototypů. CNC se stává nákladově efektivnějším kolem středních objemů, jako je 100-500 kusů.

Přesný přechod je nejistý a závisí na geometrii, povrchové úpravě a materiálu. Zdroje se neshodují na jednom univerzálním bodu zlomu.

Proto by se kupující měli vyhnout otázce: “Který proces je levnější?” a místo toho se ptát: “Při jakém množství přestane být nastavení dominantní?” U aditivního procesu náklady rostou s dobou sestavení a následným zpracováním. U CNC klesají náklady na jeden díl, protože se seřizování amortizuje.

Rozdíly v době realizace mezi CNC obráběním a 3d tiskem

Rozdíly v době realizace mezi CNC obráběním a 3d tiskem jsou často špatně chápány.

Srovnání doby zpracování je do značné míry závislé na geometrii a pracovním postupu, proto je třeba k jednotlivým číselným údajům o rychlosti přistupovat obezřetně. Skutečná doba realizace se mění v závislosti na složitosti dílu, materiálu, typu stroje, době fronty, následném zpracování a na tom, zda kritické prvky vyžadují po tisku ještě obrábění nebo kontrolu.

3D tisk obvykle vítězí v čase na první díl, protože nepotřebuje tradiční upevnění a může rychle přejít od CAD ke konstrukci. U větších dílů nebo více kusů je však rychlost sestavování pomalá. Podle poskytnutých údajů se rychlost sestavování pohybuje kolem 5-20 cm³/h u 3D tisku oproti 100-500 cm³/h u CNC a 3D tisk kovů může trvat 20-60 minut na jednu vrstvu.

CNC může začínat pomaleji kvůli seřizování, ale jednoduché díly lze obrábět velmi rychle. Stejný zdroj uvádí dobu cyklu 5-15 minut na jeden díl pro jednoduché tvary CNC a že CNC bylo asi 40% rychlejší než kovový 3D tisk pro díly do 100 mm³. Odpověď na otázku “Co je rychlejší?” tedy závisí na tom, zda se rychlostí myslí první výrobek nebo hotová série.

Tabulka: Rozsahy tolerancí, rychlosti sestavování, doby cyklu, drsnosti povrchu a objemového křížení

Požadavky na materiály, pevnost, odpad a následné zpracování

V této části je uvedeno srovnání 3D tisku a CNC obrábění, pokud jde o výkonnost materiálu, integritu konstrukce, efektivitu materiálu a potřeby následného zpracování.

Pevnostní omezení 3D tištěných kovových dílů

U kovových dílů kritických z hlediska pevnosti nejsou hlavním inženýrským problémem pouze špičkové tahové údaje, ale také konzistence stavu materiálu. Tištěný kov může vykazovat anizotropii, zbytkovou pórovitost a citlivost na únavu, které závisí na orientaci konstrukce, řízení procesu a následném zpracování, jako je odlehčení napětí nebo HIP, zatímco CNC vychází z tepaného materiálu se zavedenějším a izotropnějším chováním. U aplikací kritických z hlediska bezpečnosti nebo cyklického zatížení vyžaduje tištěný kov obvykle dodatečnou validaci a opracování kritických rozhraní, než by měl být považován za rovnocenný obráběnému materiálu.

Vytištěné kovové díly mohou při správné geometrii a použití dobře fungovat. Ve skutečnosti mohou umožnit snížení hmotnosti nebo optimalizaci tvarů z hlediska namáhání, které nelze snadno vytvořit obráběním. Pokud však konstrukce závisí na předvídatelném chování objemového materiálu a zároveň na přísné toleranci, tištěný kov často stále vyžaduje obrábění a ověření procesu.

U pevnostně kritických dílů by tedy volba procesu měla zahrnovat nejen volnost tvaru, ale také způsob, jakým bude díl testován, dokončován a kontrolován.

Materiálový odpad při subtraktivní vs. aditivní výrobě

Materiálový odpad při subtraktivní vs. aditivní výrobě je jednou z oblastí, kde má aditivní výroba obvykle v zásadě jasnou výhodu.

3D tisk obecně vytváří méně odpadu, protože materiál je umístěn tam, kde je potřeba. Při CNC obrábění se materiál odebírá z větší zásoby, takže se počítá s odpadem. To má největší význam u drahých materiálů a tvarů s nízkým poměrem nákupu a úběru, kde se z velkého množství zásoby stávají třísky.

Plýtvání se však nerovná celkovým nákladům. Proces s nízkým množstvím odpadu může být stále pomalejší a dražší na jeden použitelný díl. Z tohoto důvodu by se odpad měl považovat za jeden z nákladových faktorů, nikoli za jediný.

Požadavky na následné zpracování kovových 3D tištěných dílů

Požadavky na následné zpracování kovových 3D tištěných dílů jsou při cenové kalkulaci a plánování často podhodnoceny.

Vytištěné kovové díly mohou vyžadovat odstranění podpory, povrchovou úpravu a obrábění kritických prvků. Z praktického hlediska není mnoho kovových tištěných dílů hotovými díly, když opustí konstrukční komoru. Jsou to téměř čisté díly, které ještě vyžadují sekundární opracování, aby splňovaly požadavky na tolerance nebo povrch.

To je jeden z důvodů, proč jsou hybridní pracovní postupy běžné. Aditivní krok vytváří tvrdou geometrii. Obráběním se klíčová rozhraní dostanou do tolerance.

Je pro kovové díly, které potřebují pevnost, lepší 3D tisk nebo CNC?

CNC je obvykle bezpečnější volbou, pokud kovové díly vyžadují vysokou pevnost, úzkou toleranci a předvídatelné chování materiálu. Vychází z běžného kovového materiálu a poskytuje lepší kontrolu rozměrů.

3D tisk může být silnou volbou v případech, kdy geometrie určuje výkon, například u lehkých nebo topologicky optimalizovaných konstrukcí. V těchto případech je často třeba díl před konečným použitím ještě dodatečně zpracovat a pečlivě ověřit.

Nejvhodnější aplikace a reálné případy použití

Každá reálná aplikace přináší jedinečné požadavky na výrobu, výkon a nákladovou efektivitu.

CNC frézování vs. 3d tisk pro funkční prototypy

Pro CNC frézování vs 3d tisk pro funkční prototypy, správná volba závisí na tom, co je třeba prokázat.

3D tisk použijte, pokud má prototyp ověřit tvar, prostor pro balení, koncepci montáže nebo složitou geometrii při nízkých nákladech na zřízení. Tisk CNC použijte v případě, že prototyp musí podrobněji otestovat lícování, interakci povrchu, mechanickou funkci nebo chování finálního materiálu.

Proto jsou na počátku běžné tištěné prototypy, zatímco obráběné prototypy se objevují později při ověřování. Jeden proces nenahrazuje druhý. Odpovídají na různé otázky týkající se prototypů.

Malosériová zakázková výroba vs. středně sériová opakovaná výroba

Malosériové zakázkové díly často upřednostňují aditivní výrobu, protože nastavení je rychlé a konstrukční variace jsou snadné. To platí zejména tam, kde je složitost geometrie vysoká a množství malé. Středně velkoobjemová opakovaná výroba má tendenci upřednostňovat CNC, protože náklady na seřízení se rozloží na všechny díly a opakovatelnost je silnější.

Techničtí uživatelé tento kompromis často shrnují jednoduchými slovy: 3D tisk ušetří práci s nastavením při jednorázových zakázkách, zatímco CNC se stane praktickou volbou, jakmile se zvýší množství. To se shoduje s výzkumem, i když přesný bod přechodu je nejistý.

Příklady: snížení zásob v leteckém průmyslu, automobilové držáky, lékařské implantáty.

Uvedené údaje o případech poskytují užitečný přehled o tom, kam se jednotlivé metody hodí.

V jednom příkladu z leteckého průmyslu bylo 40% sérií CNC přesunuto na aditivní obrábění kovů pro nízkoobjemové složité díly. Náklady na zásoby se snížily o 22% a díly splňovaly požadované validační normy. To ukazuje, že aditivace může pomoci s dodávkami na vyžádání a snížením zásob, pokud geometrie a objem odpovídají procesu.

Na příkladu automobilových držáků bylo 500 hliníkových držáků obráběno CNC za méně než 48 hodin, zatímco 3D tisk z kovu trval 72 hodin. Přísady však umožnily snížit hmotnost 30% díky mřížkové konstrukci. To je dobrá ilustrace obvyklého kompromisu: CNC bylo rychlejší pro jednoduchou opakovanou výrobu, zatímco aditivní tisk vytvořil lepší výslednou geometrii.

V oblasti lékařských implantátů podpořil 3D tisk z kovu topologicky optimalizované vlastní návrhy a vykázal o 20% lepší rozložení napětí a zkrácení doby přípravy sestav o 25%. Jedná se o druh aplikace, kde volnost geometrie může mít větší cenu než ztráta jednoduchosti procesu.

Hybridní výroba kombinující 3d tisk a CNC obrábění

Hybridní výroba kombinující 3d tisk a CNC obrábění je často nejpraktičtějším řešením pro složité kovové díly.

V aditivním kroku se vytváří tvary, které se obtížně obrábějí, jako jsou vnitřní kanály, lehké konstrukce nebo vlastní tvary. CNC se pak používá na vztažné plochy, otvory, těsnicí plochy a další kritická rozhraní. Tento přístup snižuje potřebu nutit jeden proces, aby dělal všechno.

Pro kupující stojí hybridní výroba za zvážení v případě, že je díl příliš složitý pro efektivní obrábění, ale příliš citlivý na tolerance pro samotný tisk.

Jak vyhodnotit a vybrat správný proces

Volba mezi 3D tiskem a CNC obráběním závisí na vyvážení reálných výrobních potřeb a výkonu dílů. Jasné a strukturované hodnocení vám pomůže vyhnout se nákladným chybám a vybrat nejlepší proces pro aditivní vs. subtraktivní výrobu, vývoj prototypů a výrobu kovových dílů.

Profesionální služby přesného obrábění, včetně CNC soustružení a CNC frézování pro složité kovové díly můžete konzultovat se společností UNeed, abyste zajistili vysoce kvalitní výsledky, které splňují technické specifikace.

Kontrolní seznam: Objem, tolerance, geometrie, materiál, povrchová úprava a požadavky na dodání

Před výběrem postupu použijte tento kontrolní seznam:

• Objem: Je to jeden díl, pět dílů nebo stovky?
• Tolerance: Potřebuje díl přesnost na úrovni tisku, nebo na úrovni CNC řízení?
• Geometrie: Existují uzavřené kanály, výřezy nebo tvary, které vyžadují neomezenou konstrukční volnost?
• Materiál: Potřebuje aplikace standardní chování kovaného kovu, nebo jen funkční přiblížení?
• Dokončení: Existují kluzné, těsnicí nebo styčné plochy?
• Dodání: Je prioritou rychlost prvního výrobku nebo rychlost opakované výroby?

Tento jednoduchý přehled pokrývá většinu rizik při výběru 3D tisku oproti CNC obrábění.

Před zadáním RFQ nebo vydáním zakázky potvrďte kritické tolerance podle prvků, vzorové strategie, požadované povrchové úpravy podle ploch, certifikace materiálu a metody kontroly. U tištěného kovu rovněž potvrďte tepelné zpracování nebo odlehčení napětí, HIP, pokud je vyžadován, přístup k odstraňování podpěr, čištění od prášku, proveditelnost kontroly vnitřních prvků a které povrchy budou dodatečně opracovány. Kupující by měl také ověřit velikost dílu s ohledem na skladové limity nebo objem výroby a výslovně uvést všechny požadavky na závity, těsnění nebo uložení ložisek.

Rozhodovací matice: jeden prototyp, ověřovací série 5 dílů, výroba 100-500 kusů, složitý kovový díl

Jaký je nejrychlejší způsob výroby dílů, aniž by se snížila jejich přiléhavost nebo pevnost?

Pro koncepční díly je 3D tisk často nejrychlejší cestou, protože nastavení je nízké. Pokud však nelze ohrožovat lícování nebo pevnost, je CNC nebo hybridní přístup často rychlejší v reálném smyslu, protože se vyhne přepracování a neúspěšnému ověřování.

Nejrychlejší proces je ten, který odpovídá na inženýrskou potřebu v první užitečné iteraci, ne jen ten, který začíná nejrychleji.

Odkazy na podporu tohoto oddílu: normalizační orgány, akademická srovnání a průmyslové zprávy.

Při konečném výběru procesu by rozhodovací orgány měly porovnat vstupní údaje dodavatele s neutrálními referencemi. Normalizační orgány a akademické práce jsou užitečné, protože definují terminologii, testovací metody a očekávání od procesu jasněji než marketingové materiály.

To je důležité zejména pro tištěné kovové díly, hybridní pracovní postupy a všechny díly, u nichž rozhodování o uvolnění ovlivňuje pevnost, tolerance nebo kontrolní zátěž.

Stručně řečeno, 3D tisk používejte v případech, kdy je nejdůležitější volnost geometrie, nízké nároky na nastavení a flexibilita při malých objemech. CNC obrábění používejte, pokud je nejdůležitější tolerance, kvalita povrchu a opakovaná výroba. Hybridní cestu použijte, když díl potřebuje obojí.
