ねじの逆ねじ加工方法：2025年プロガイド

カウンターシンク・スクリューを正しく使えば、基本的なジョイントが、プロが作ったような仕上がりになります。カウンターシンク・スクリューの正しい使い方を知りたい場合は、円錐形の凹みを作り、スクリューの頭が表面と同じ高さか、少し下になるようにします。こうすることで、木材の表面を滑らかに仕上げ、割れを防ぎ、頭が揺れたり緩んだりすることなく接合部に荷重をかけることができます。木工、軽金属加工、プラスチックに使用できます。ネジの皿座ぐりってどうやるの？

このガイドでは、まず今すぐ使える、迅速で確実なカウンターシンク・スクリューの作り方をご紹介します。次に、カウンターシンクの角度（82°と90°の違い）、ヘッドの種類、深さ、素材別のテクニックについて説明します。ノギスでネジの頭の直径を測り、頭が面一か少し下になるように深さを設定し、裂けやビビリ、中心からずれた穴を避ける方法を学びます。最後に、よくある間違いの修正方法、プラグやザグリなどの高度な方法、簡単な深さ計算機、はめあいや仕上がりを確認するための簡単なチェックをご紹介します。ゴールはシンプルで、きれいで安定したカウンターシンク穴を開けることです。

クイック・スタートねじの逆シンクの仕方（ステップ・バイ・ステップ）

ネジのカウンターシンクはどのようにするのですか？どんな標準的なドリルでも、カウンターシンクを使うことができます。必要なのは、ドリル／ドライバーと優れたカウンターシンク・ビットだけです。ドリルで穴をあけるべきか、カウンターシンクで穴をあけるべきか迷っているのであれば、これが簡単な答えです。次に皿穴を開け、最後にネジを打ちます。下穴の位置と皿穴の深さの精度は、接合部の安定性とネジの座りに大きく影響すると、次のように説明されています。 NASA 機械的な組み立てとファスナーの取り付けに関する研究。

正しいカウンターシンク・ビットを選ぶ

• カウンターシンクの角度をネジの種類に合わせる： ほとんどのインチ・シリーズのネジ（北米で一般的）には 82°を、ほとんどのメートルネジには90°を使用する。このようにすることで、負荷がかかってもねじの頭が安定します。
• ねじ頭の直径と高さをノギスで測る。これにより、リセスに必要な直径に合ったビットを選択し、深さを正しく設定することができる。
• 確信が持てない場合は、スクラップでテストして調整すること。わずかなミスマッチでヘッドが揺れたり、誇らしげに座ったりすることがあります。

下穴を開ける（割れ防止とネジのガイドになる）

• ドリル・ビットは、外ねじの直径ではなく、コア（シャンク）径（ねじ山の下にある固い軸）に合ったものを選ぶ。こうすることで、ネジ山の締めすぎを防ぎ、割れを減らすことができる。
• 木材の場合、端と端の近くには必ず下穴を開ける。適切な下穴をあけることが、針葉樹や広葉樹でねじを皿穴加工する際の割れや吹き出しを防ぐ最善の方法です。

カウンターシンクで目標の深さまで削り、フラッシュ仕上げにする。

• 出発点として、多くのプロは4ミリほど沈めてからテストする。これは目安であり、ルールではありません。スクリューヘッドの実際の高さと、仕上げのプラン（面一、表面より少し下、または木栓の場合はより深く）に合わせて調整してください。
• デプスストップがあればそれを使うか、ビットにテープを巻く。最初に見える穴が完璧になるように、まず端材でテストする。

スクリューを動かし、平滑性を確認する。

• ネジを取り付け、定規で確認する。頭が表面と水平になるようにするか、木工用フィラーやプラグを入れる場合は表面より少し下になるようにします。
• パイロット → カウンターシンク → 取り付け → 検査、というシンプルな工程を考えてみてください。この迅速なチェックは、サンディングの時間を節約し、手直しを防ぎます。

スクリューヘッド、角度、ビットの選択

角度は多くの人が思っている以上に重要です。角度を間違えると、ネジが締まっていても、せっかくのジョイントが緩く感じられることがあります。ネジの角度とカウンターシンクの角度は、必ず一致させなければなりません。

角度マッチングの説明（82°対90）

ほとんどのインチサイズの皿頭ネジは、82°の角度を含む。メートルネジは90°のものが多い。角度が合わないと、頭は面ではなく線に着座する。その結果、揺れや微小な動きが生じ、時間の経過とともに緩みが生じます。また、頭のエッジが食い込んだり、誇らしげに座ったりすることで、仕上げに問題が生じることもあります。米国式とメートル法の両方で作業する場合は、両方の角度のビットをセットしておき、ラベルを貼っておきましょう。

ヘッドタイプと適合するカウンターシンク・スタイル

平ねじまたは「皿頭」ねじは、円錐形の座を使用する。これは、標準的な皿座ドリル・ビットが作るものである。底の平らな凹みが必要なソケットねじや六角ねじには、皿座ぐり（円錐形）ではなく、ザグリ穴（円筒形）が必要である。オーバル・ヘッド・スクリューには、わずかなドー ムがある。それでも円錐形の皿座ぐり を使い、ドームを誇らしげに残すか、ほぼ平ら な外観にしたい場合は、浅い輪郭に合わせる。ビューグルヘッド・スクリュー（乾式壁や一部のデッキ材で一般的）は、よりソフトなフレアで荷重を分散させます。木材の場合、材料はヘッドの周りに自己形成することがよくありますが、軽いカウンターシンクは、繊維の盛り上がりや傷跡を防ぐことができます。

プロのようにネジの頭を測る

ノギスで素早くチェックすることで、作業に一貫性が生まれます。測定する：

• パイロットドリルのシャンク（コア）径。
• ねじ頭の最も幅の広い部分の直径から、カウンターシンクの上端を推定する。
• スクリューヘッドの高さ（ベースから上面までの高さ）。

もし、「どの角度のカウンターシンクをネジに使 えばいいのか」と尋ねられたら、次のことを思い出してく ださい：インチ平頭の場合は82°、メートル平頭の場 合は90°に合わせます。特殊ヘッドの場合は、パッケージや規格書を確認してください。

ねじ頭とカウンターシンクの対応表

道具、材料、安全の必需品

適切な道具があれば、穴は常にきれいで再現性のある状態に保たれる。プロフェッショナルな仕上がりにするために派手な道具は必要ないが、いくつかの基本的な道具があれば生活が楽になる。

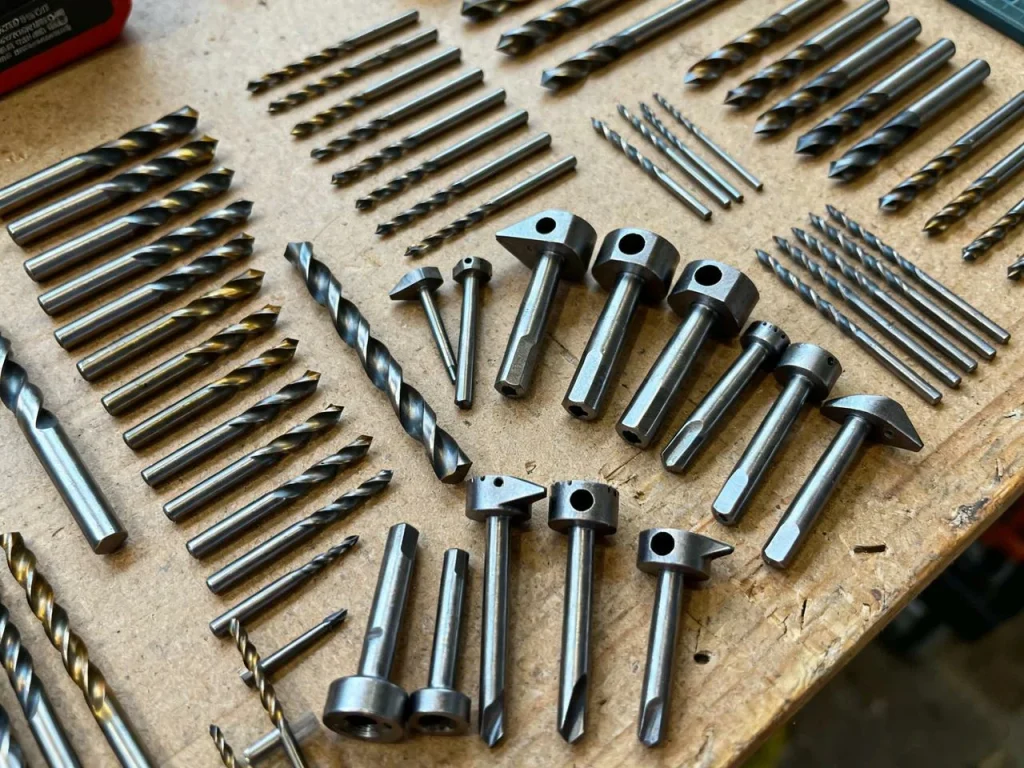

コア・ツールキットのチェックリスト

• ドリル／ドライバー（可変速）。木材、金属、プラスチックのカウンターシンキングには、通常のドリルを使用できる。
• 82°および/または90°のカウンターシンクビット。パイロットビットとカウンターシンクビットの組み合わせは、木材の加工時間を短縮します。
• コア径に合わせたパイロットホールのドリルビット。
• デプスストップまたはビットカラー（またはマスキングテープ）。
• ノギス、四角、チェック用の定規。
• PPE：安全眼鏡、聴力保護具、必要に応じて防塵マスク。ドリルやカウンターシンクを行う際は、飛散する切り屑や破片を避けるため、常に適切な保護メガネを着用してください。 疾病対策センター を推奨している。
• 工作物を安定させ、工具を木材や金属に対して垂直に保つためのクランプ。

皿ビットがない？効果的な代替品

いざというときには、皿ビットがなくてもネジを皿穴加工することができる：

• 大きめのツイストドリルを使い、ごく浅い深さで軽く面取りをする。完璧に角度を合わせることはできませんが、ネジの頭を面一にすることができます。
• 金属用の手バリ取りツールを使う。時間はかかるが、コントロールしやすく、エッジもきれいになる。
• ステップドリルは、シートメタルに制御された面取りを施すことができる。
• スペード・ビットは、真のカウンターシンクには適していません。これは底が平らな穴用に作られている。プラグ用の浅いザグリ穴を作ることはできるが、フラットヘッドのコーンには合わない。もし試すなら、ゆっくりと、先端だけをリムにキスするように使うこと。

これらの "カウンターシンクの方法 "は有効だが、ネジの角度に合った適切なカウンターシンク・ビットを使うことで、最も安定した最良の結果が得られる。

安全性、スピード、チップコントロール

作業を確実にし、目を保護し、熱をコントロールする：

• 部品をクランプする。ワークが動くとビットがビビリます。
• 熱とバリを避けるため、金属では適度な回転数を使用する。軽い圧力と切削油剤を使用すると、カウンターシンクの穴がきれいになる。
• プラスチックの場合、エッジを溶かさないように、スピードを落とし、"ペック "して切りくずを取り除く。
• クリアチップがよく発生する。詰まったフルーテッド・ビットは、削るというより「焼く」ので、ティアアウトやグレージング・リムの原因となる。

素材別テクニック（木材、金属、プラスチック）

カウンターシンキングは簡単そうに見えるが、素材によって挙動が異なる。スピード、圧力、順番を少し調整するだけで、完璧なリムと噛んでしまったエッジの違いになる。

木材（針葉樹と広葉樹）

針葉樹の場合、ビットが鈍っていたり、強く押しすぎたりすると、穴の周囲に繊維状の裂け目ができる。広葉樹の場合、急いだり高回転を使ったりすると、縁に焼け跡や小さな欠けが見られる。木材の場合は、カウンターシンクの前に必ず下穴をあける。エッジや端の近くでは、スクリューのシャフトがより少ない材料を変位させるため、これは分裂を防ぐための最良の方法です。鋭利なビット、適度な回転数、軽い圧力を使用する。出口の下にバッカーボードを敷くと、リムをきれいに保つことができる。カウンターシンクの穴をあける場所の木目が微妙な場合は、まずビットでクイック・キスをし、パイロットをあけた後に深さまで仕上げることを検討する。このプレチャンファーは、ファイバーをきれいに導くのに役立つ。

よく、"木材にカウンターシンクを施す前に、下穴を開ける必要がありますか？"と質問されます。はい、特に広葉樹やエッジの近くには必要です。下穴をあけることで、ねじの頭が繊維を押しつぶすのを防ぎ、ひび割れを減らします。

金属（スチール、アルミニウム）

金属の場合、主な課題はびびり（ビットが跳ねてリングが残ること）とバリである。木材の場合よりも回転数を低く保ち、軽く安定した圧力をかける。金属部品の高精度な穴あけ、カウンターシンク、ねじ座の加工には、プロフェッショナルな工具が適している。 CNC旋盤加工 サービスにより、バリのない安定した結果を得ることができます。U-Needのような会社は、金属部品のCNC加工を専門としており、アルミニウム、スチール、その他の合金の精密なカウンターシンク、カウンターボア、カスタム仕上げを提供しています。刃に切削を任せ、工具に寄りかからない。鋼の場合、オイルを一滴垂らすと熱が下がり、歯切れの良い円錐座ができます。カウンターシンクの後、ハンドツールで素早くバリ取りするか、軽くパスして、盛り上がったエッジを取り除く。高い精度が必要な金属（機械加工部品）のねじのさら穴加工では、ドリルプレスやガイドブッシュを使用して、すべての角度を保ち、きれいに仕上げます。

プラスチックと複合材料

プラスチックは溶けたり割れたりすることがある。低回転数で、切り屑と熱を取り除くために "つつく "ようにし、ほとんど圧力をかけず、工具を滑らせるようにする。下側を支えて割れを防ぐ。アクリルのような脆いプラスチックには、ゼロレーキのカウンターシンクや、軽いハンドチャンファーツールが有効です。プラスチックは千差万別なので、必ず端材でテストすること。

材料別速度/圧力早見表

これらの範囲は出発点です。常にテストして調整してください。

トラブルシューティング、ミス、修正

慎重な仕事でも軌道を外れることはある。問題を早期に発見し、迅速に解決する方法を紹介しよう。

過度の沈み込みとジョイントの緩み

リセスが深すぎる場合、ヘッドが表面より下に位置するのは良い感じかもしれませんが、クランプ圧が低下しています。ジョイントがきつく締まる前に、ヘッドがコーンの中で底をついてしまいます。小さなワッシャを使うか（金属の場合）、ウッドプラグを追加して穴を開け直すか、重要な表面からやり直す。木材の場合、材料がつぶれたら、接着剤を加えてクランプし、硬化したらカウンターシンクを削り直す。

破れ、リムの欠け、表面の傷

これは通常、ビットが鈍いか、送りが多すぎるか、バッカーがないか、スピードが間違っているために起こります。ビットを研ぐか交換し、速度を落として裏側を支え、簡単な「クリーンアップ」パスを行う。軽微な欠けは、サンディングするか埋める。目に見える家具の場合は、木工用パテに頼るのではなく、プラグに合わせる。

オフセンターまたは楕円カウンターシンク

下穴がずれていたり、ビットが歩いたりすると、カウンターシンクは楕円形になる。金属の場合はセンターポンチを、木材の場合はアワセを使い、下穴をデッドセンターでスタートさせる。ドリル・プレスやガイド・ブロックを使うと、ビットがスクエアに保たれる。パイロットがすでにずれている場合は、木材にプラグを差し込んで穴を開け直すか、ショップの備品でより大きなネジにステップアップすることができるかもしれない（重要な製作物では不可）。

フラッシュ・フィニッシュのためのカウンターシンクの深さは？

手っ取り早く実用的な方法：ネジの頭の高さを測り、それよりも少し浅めにカウンターシンクを始める。実際のネジでテストする。面一を目指し、埋めて仕上げるつもりなら、もう少し深さを加える。多くの一般的な平頭の場合、最初のカットは4mm程度が安全だが、常に使用する頭に合わせること。

トラブルシューティング早見表

高度な方法、カウンターボア、プロの仕上げ

慣れてくれば、ネジを完全に隠すことも、精密工具を使ってスピードと再現性を高めることもできる。より要求の厳しい用途には CNCフライス加工 または 研磨 ネジのザグリ穴と底の平らな凹部を完全に一致させることができます。

カウンターシンク＋見えないファスナー用プラグ

これは古典的な家具移動だ。下穴をあける。ザグリか大きめのビットを使って、プラグ用の底の浅い平らな凹みを作る。ヘッドが円錐形の場合は、それに合ったカウンターシンクを作る。スクリューを打ち込み、木目に合ったプラグを接着し、平らに整え、やすりをかける。仕上げ後、ファスナーは消える。

カウンターシンクとザグリ穴の比較（それぞれを選択するタイミングについて）

カウンターシンクは円錐形で、皿頭ねじに適合する。ザグリは円筒状で、ソケットキャップや六角頭のねじに適合し、プラグやキャップの表面下に、ねじのはめ込みと凹みを作ります。設計上、底が平らな凹部が必要な場合、または非円錐頭の金具を使用する場合は、ザグリ穴を選択します。プラグが見えないようにネジの頭を平らにする必要がある場合は、カウンターシンクを使用します。

精密制御：デプスストップ、パイロット・カウンターシンク兼用ビット

キャビネットの加工、生産部品、CNCセットアップなど、再現性のある結果が必要な場合は、ストップカラー、ドリルプレスのデプスストップ、またはパイロット/カウンターシンクビットを組み合わせて使用します。ビットを選択し、深さを固定することで、ネジ頭の穴がすべて一致します。これは、サンディングを節約し、 "深すぎる1 "エラーを避けることができます。

カウンターシンクビットなしでカウンターシンクできますか？

そうだ。上記で取り上げたように、浅い深さで大きめのツイスト・ビットを使えば、ヘッドを面一に近い状態にする面取りができる。シートメタルでは、ステップ・ビットやバリ取りツールが有効だ。しかし、一貫した角度、深さ、仕上げを望むなら、カウンターシンキング用に作られた特別なビットを手に入れよう。小さな買い物だが、大きな見返りがある。

品質チェック、フィット検証、メンテナンス

見栄えの良いカウンターシンクは簡単に確認できます。今すぐ簡単なチェックをすれば、後で長い修理が必要になることはない。

角度と平坦度を確認する

金属製の直定規、または平らな木の塊を、表面を横切る直定規として使う。薄いフィーラー（紙でも可）をヘッドの上に滑らせ、引っかかったらヘッドが誇張されている。ギリギリ下」にしたい場合は、直定規がヘッドをきれいに橋渡しし、仕上げ面にヘアラインの隙間が見えるようにする。リムの一部に日が差している場合は、角度が合っていない可能性がある。

トルクと負荷に関する考察

マッチした角度ときれいなコーンは、ヘッドが均等な表面で荷重に耐えるのを助けます。これにより、ヘッドの動きが減少し、トルクが本来あるべき場所-ねじ山や接合面-に保たれます。脆性材料では、オーバートルクを避け、クラッチ設定または手仕上げを使用する。ねじの長さと直径は引き抜き強さに影響しますが、皿座のサイズと角度は座りと安定性に影響することを覚えておいてください。

ビットの手入れ：クリーニングとシャープニング

木材の樹脂がエッジに付着し、焼けやビビリの原因となる。公認の樹脂除去剤やマイルドな溶剤でビットを洗浄し、乾かしてから軽く油を塗って錆びを防ぐ。金属の場合、鈍いエッジは切れる代わりに噛む。カウンターシンクの中には、再研磨が可能なものもあるが、そうでない場合は、ビビリが出始めたら交換すること。角度別に保管する。82°と90°を別々に保管し、急いでいるときに混ざらないようにする。

ビジュアル、計算機、インタラクティブなリソース

ここでは、カウンターシンクのサイズを数値で示す簡単な方法と、印刷して作業台に置いておけるクイック・リファレンス・ツールをご紹介します。

対話型計算機：スクリューヘッドの直径/高さ + 目標仕上げを入力

カウンターシンクの深さとリム径の見積もりには、この単純な方法を使用する。角度Aを含む円錐形の下面を想定しています。

• 入力：
  • ds = シャンク径（コア）
  • Dh = 上部のヘッド直径
  • A = 含まれる角度（82°または90）
  • s = 水面下にヘッドをセットする余分な深さ（水洗の場合は0、水面下の場合は正の値）
• 出力：
  • t = フラッシュまでのカウンターシンク深さ = ((Dh - ds) / 2) ÷ tan(A/2)
  • t_final = t + s
  • D_rim（最終深度におけるリムの直径）＝ds＋2×t_final×tan（A/2）

例ds＝4.0mm、Dh＝8.0mm、A＝90°、s＝0.5mmの場合

tan(45°)=1なので、t = ((8 - 4)/2) ÷ 1 = 2.0 mm; t_final = 2.5 mm。

D_rim = 4 + 2 × 2.5 × 1 = 9.0 mm

これにより、目標とする深さとリムの仕上がり直径が得られ、ビットと照らし合わせることができる。

ヒント：ヘッドの寸法が手元にない場合は、4mmの深さのテストから始めて調整してください。必ずスクラップでテストすること。

アングル・ヘッドタイプ基準表

• インチ平頭ネジ：82
• メートル平頭ネジ：90
• 楕円頭：購入したねじの下頭角度に合わせる。
• ソケット/六角ヘッド：カウンターシンクの代わりにザグリ穴を使用する。

印刷されたチャートがお好きなら、タップ・ドリル・チャートのPDFをお店に置いておくと、パイロットをねじのサイズに合わせたり、ねじが必要なときに正しいタップとドリルを選ぶことができます。タップのためだけでなく、木材や金属の適切なパイロットドリルを選ぶのにも役立つ。多くのオフィシャル・ショップや大学ショップでは、印刷してすぐに参照できるよう、無料のチャートPDFを提供している。

トラブルシューティングのフローチャート

• ヘッドが誇らしげ → 少し深めに → 角度が不一致なら82°/90°に交換
• ヘッドが下にあり、ジョイントが緩んでいる → 充填／プラグまたはワッシャー → 適切な深さに再カット
• リムがぼろぼろになる→ビットを削る／交換する→バッカーを追加する→回転数と送りを下げる
• チャタリング→クランプの改良→低回転→金属に切削液を使用
• オフセンター → センター・ポンチ／アウル → ドリル・プレスまたはガイド → 必要に応じてプラグで再加工

スキルチェック：簡単なクイズ

• カウンターシンクは下穴の前ですか、それとも後ですか？下穴の後です。
• メートル平頭の角度は？90°.
• 普通のドリル・ビットを使って、軽いカウンターシンクを作ることはできますか？はい、慎重に浅く。
• 弾き具合をチェックする一番早い方法は？ヘッドに直定規を当てる。

なぜカウンターシンクなのか？

よく "なぜネジに皿面取りをするのか？"と聞かれる。主な理由は3つある：

• ネジの頭が木材（または金属やプラスチック）と同じ高さになるようにする。
• ヘッドの座面を形成することにより、木材の割れやつぶれを軽減する。
• ヘッドを正しい角度の真円錐シートに合わせることで、関節の強度と安定性を向上させる。

塗装や塗りつぶしをするつもりなら、表面より少し下にシートがあれば、ウッドフィラーやプラグでヘッドを隠すことができ、見た目がきれいになる。

実例クリーンで強固なウッドジョイント

広葉樹の面材を合板のキャビネットに接合する。フレームは塗装する。インチの皿ネジを選び、ノギスでネジと頭の直径を測ります。芯に合わせた下穴を開けます。82°のカウンターシンクに切り替え、約3.5mmの浅い凹みを作り、ネジでテストする。頭部がわずかに浮いているので、0.5mm深くする。ネジを打ち込み、直定規で確認する。フィラーを垂らし、やすりをかけ、ペンキを塗る。接合部はきつく、滑らかだ。もしここで90°ビットを使っていたら、ヘッドが揺れ、時間の経過とともに縁の部分に塗装のひび割れが生じるかもしれない。

木材、金属、プラスチック小さな工夫で大きな収穫

• ウッド・ファースト：針葉樹では、軽いタッチで毛羽立ちを防ぐ。広葉樹の場合、きれいなエッジはシャープなツールと簡単な送りを意味する。
• 次はメタル：力任せではなく、圧力をかけて切る。ビットが鳴くようなら、速度を落とし、液を一滴加える。
• プラスチックは長持ちする：ビットを冷やし、チップを動かす。よくつつき、溶ける兆しが見えたら止める。

今日から避けたい間違い

• "ネジが確実に入るように "沈めすぎること。それは接合部を弱める。
• 角度の不一致（82°対90°）、ルースヘッドの背後にある最も一般的なエラー。
• 木材のパイロットを飛ばし、割れや座りの悪さを引き起こす。
• 金属を押し込むと、リングやバリができる。

主な収穫（まとめ）

カウンターシンクの基本は、カウンターシンクの角 度をネジに合わせることである（ほとんどのイン チ・フラットヘッドは82°、ほとんどのメートルネジは 90°）。カウンターシンクをガイドし、割れを防ぐために、まず下穴をあけます。深さ4mm程度から始め、テストし、ネジの頭に合わせる。カウンターシンク・ビットとデプスストップのセットを使用すると、再現性のある作業ができる。木材、金属、プラスチックの場合は、スピードと圧力を微調整して、裂けやビビリを防ぐ。直線定規で平坦度をチェックし、適切でない場合は、プラグや再カットを恐れないでください。
