Questa guida completa offre un'immersione profonda nel mondo delle leghe di titanio, affrontando in particolare le proprietà del titanio e il modo in cui queste caratteristiche uniche definiscono il ruolo del materiale nei settori critici moderni. Esaminando l'equilibrio essenziale tra bassa densità, elevata resistenza meccanica ed eccezionale stabilità chimica, possiamo capire meglio perché determinati gradi di titanio sono indispensabili per qualsiasi cosa, dalle strutture aerospaziali ad alte prestazioni agli impianti medici salvavita. La comprensione di questi attributi fondamentali è il primo passo per selezionare il materiale giusto per le sfide ingegneristiche complesse.

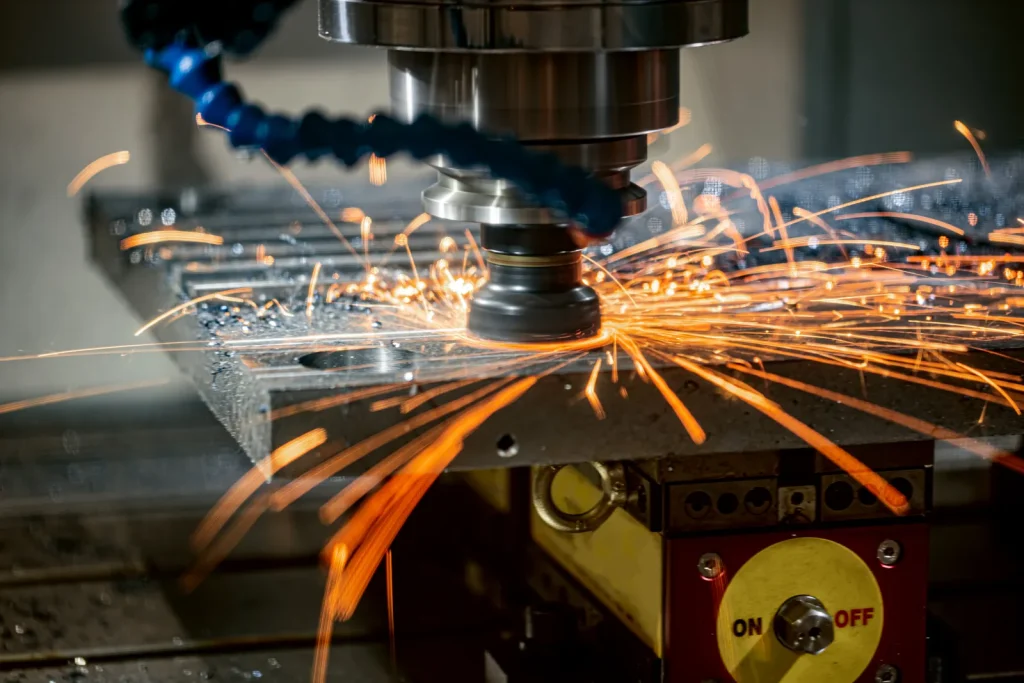

Cosa sono i materiali in lega di titanio e perché sono importanti
Sono molti gli usi del titanio in ingegneria per i quali la sua miscela di proprietà risolve un problema specifico. I materiali in lega di titanio sono metalli a base di titanio che contengono elementi aggiunti per modificare la resistenza, la formabilità, il comportamento alla corrosione, la risposta al calore e altre caratteristiche del metallo titanio per la progettazione. Nella produzione, il punto chiave non è solo che il titanio è “forte e leggero”. La vera questione è se uno specifico grado di titanio è adatto alla geometria del pezzo, al processo di lavorazione, all'ambiente di servizio e all'obiettivo di costo.
Per gli ingegneri e gli acquirenti, il titanio entra spesso nella discussione quando si confrontano acciai e leghe di alluminio, in particolare quando l'acciaio è troppo pesante, l'alluminio non è abbastanza resistente alla temperatura di servizio o il rischio di corrosione rende inaffidabili le leghe comuni. In realtà, raramente il confronto utile è tra il titanio e “tutti i metalli”. Di solito si tratta di un confronto tra il titanio e una specifica alternativa in una specifica condizione operativa.
Il titanio è un metallo ferroso (o un metallo non ferroso)?
Il titanio è un metallo non ferroso. Non contiene ferro come elemento base, quindi non fa parte della famiglia dei metalli ferrosi. Questo è importante perché i metalli non ferrosi sono spesso scelti per la resistenza alla corrosione, la minore densità e, in alcuni casi, per un particolare comportamento elettromagnetico o termico.
In termini di acquisto e fabbricazione, la domanda “il titanio è un metallo ferroso o non ferroso” influisce sul modo in cui gli acquirenti lo confrontano con acciaio, acciaio inossidabile e alluminio. Il titanio si colloca più vicino alle leghe di alluminio e di nichel nella classificazione, ma il suo comportamento di lavorazione è molto diverso da entrambi.
Leghe di titanio vs. titanio commercialmente puro: cosa cambia in termini di prestazioni?
Il titanio commercialmente puro e le leghe di titanio condividono lo stesso metallo di base, ma non si comportano allo stesso modo durante la produzione o il servizio. Il titanio commercialmente puro viene spesso scelto quando la resistenza alla corrosione e la duttilità sono più importanti della massima resistenza. Le leghe di titanio sono utilizzate quando la resistenza, le prestazioni a fatica o le prestazioni a temperature elevate devono essere più elevate.
In parole povere, la lega rende il titanio più forte, ma questo aumento di forza spesso comporta dei compromessi. La lavorazione può diventare più difficile. La formatura può diventare più limitata. Il trattamento termico può diventare parte del processo. Anche il comportamento delle saldature può richiedere un controllo più attento.
Ecco perché un disegno che dice solo “titanio” è incompleto dal punto di vista ingegneristico. In pratica, la differenza tra un materiale commercialmente puro e una qualità come il Ti-6Al-4V può cambiare la scelta degli utensili, la forma del materiale, le fasi di finitura e la distorsione prevista durante la produzione.
Come gli elementi di lega modificano le proprietà del materiale in titanio
Le leghe di titanio si ottengono aggiungendo elementi selezionati al titanio in modo da modificarne la struttura cristallina e le conseguenti proprietà. Alcune aggiunte di lega stabilizzano la fase alfa, mentre altre stabilizzano la fase beta. Questo cambiamento influenza la resistenza, la risposta al trattamento termico, la tenacità, la saldabilità e la formabilità.
Questa è la base dei tipi comuni di leghe di titanio: leghe alfa, alfa-beta e beta. Le leghe alfa tendono a mantenere una migliore stabilità e resistenza al creep a temperature più elevate e possono offrire una buona saldabilità. Le leghe alfa-beta sono ampiamente utilizzate perché bilanciano resistenza, tenacità e lavorabilità. Le leghe beta possono raggiungere resistenze molto elevate e rispondere in modo deciso ai trattamenti termici, per cui vengono spesso prese in considerazione per pezzi ad alta resistenza in cui è necessario ridurre le dimensioni o il peso della sezione.
Dal punto di vista della progettazione, la lega non serve solo a ottenere un valore di scheda tecnica più elevato. Cambia il modo in cui il pezzo può essere realizzato. Un pezzo facile da formare nel titanio commercialmente puro può essere molto più difficile da formare quando il contenuto di lega aumenta. Un pezzo che si lavora in modo accettabile in una certa condizione può diventare più lento e più impegnativo in un'altra.
Tabella: gradi di titanio comuni, caratteristiche tipiche e implicazioni decisionali
| Famiglia di materiali in titanio | Tratti tipici | Implicazioni decisionali |
|---|---|---|
| Titanio commercialmente puro | Buona resistenza alla corrosione, migliore duttilità rispetto a molte leghe, minore resistenza rispetto alle comuni leghe strutturali. | Scelta migliore quando la resistenza alla corrosione e la formabilità sono più importanti della resistenza di picco |
| Leghe di titanio alfa | Buona stabilità, comportamento di saldatura utile, minore risposta al trattamento termico rispetto ai gradi ricchi di beta. | Da considerare quando la stabilità termica è importante e la resistenza molto elevata non è il requisito principale. |
| Leghe di titanio alfa-beta | Resistenza bilanciata, tenacità e uso ingegneristico generale; include gradi strutturali ampiamente utilizzati. | Spesso è il punto di partenza predefinito per la selezione del titanio strutturale, ma è necessario verificare i vincoli di formatura e lavorazione. |
| Leghe di titanio beta | Alto potenziale di resistenza, forte risposta ai trattamenti termici, utile per parti strutturali complesse | Adatto per parti ad alta resistenza, ma il controllo del processo, i costi e la producibilità richiedono di solito una revisione più attenta. |
Riferimenti: enti normativi, fonti accademiche
La selezione dei materiali per le leghe di titanio deve essere legata al grado specifico di titanio, agli standard e ai riferimenti tecnici, non a riassunti generici del grado. Secondo ASTM Gli standard internazionali sui materiali definiscono la composizione chimica, le proprietà meccaniche e le forme di prodotto accettabili, garantendo la coerenza tra fornitori e applicazioni. Gli standard definiscono la chimica, le condizioni e la forma del prodotto. Le fonti accademiche e istituzionali aiutano a spiegare la microstruttura, il trattamento termico e il comportamento in servizio. Questi riferimenti sono elencati alla fine di questo articolo.

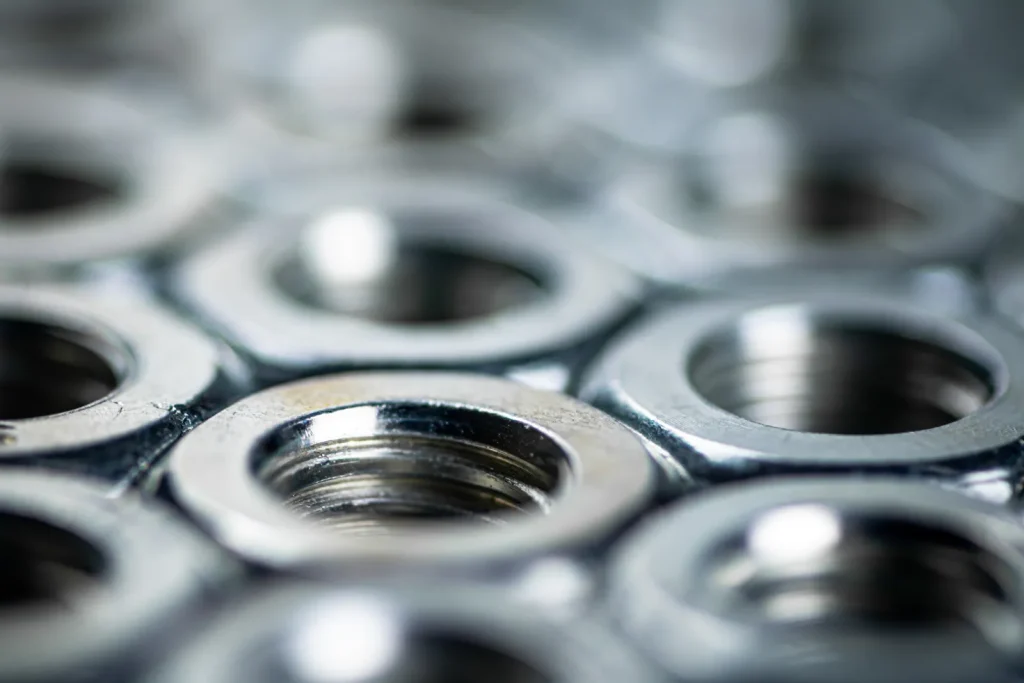

Quando i materiali in lega di titanio sono fattibili per la produzione
Il titanio è fattibile quando il progetto trae dalle sue proprietà un valore sufficiente a giustificare l'onere del processo. In breve, il titanio tende ad avere senso quando il peso ridotto, la resistenza alla corrosione, la biocompatibilità o una moderata capacità alle alte temperature sono elementi critici che non possono essere soddisfatti da un materiale più semplice.
La questione della produzione è più ampia di “può essere lavorato”. La maggior parte dei pezzi in titanio può essere lavorata. La domanda più difficile è se il percorso completo - dall'approvvigionamento del materiale alla formatura, alla lavorazione, alla giunzione, allo stato superficiale e all'ispezione - sia ancora adatto al progetto.
Quando il titanio commercialmente puro è migliore del grado 5
Quando il titanio commercialmente puro è migliore del grado 5, il motivo di solito non è solo il costo. Di solito è perché il pezzo ha bisogno di resistenza alla corrosione, duttilità o facilità di formatura più che di alta resistenza. Il grado 5, una lega alfa-beta, è ampiamente utilizzato perché combina un'elevata resistenza con una densità inferiore a quella dell'acciaio. Ma se l'applicazione non richiede tale resistenza, può creare difficoltà di produzione evitabili.
Questo aspetto diventa importante nelle parti in lamiera, nei gusci formati, nella ferramenta esposta alla corrosione e nei componenti per servizi chimici. Se il carico di progetto è modesto e l'ambiente è aggressivo, il titanio commercialmente puro può essere la scelta più sicura perché riduce il rischio di formatura e può semplificare la lavorazione.
Quando il titanio puro è preferibile alle leghe di titanio
Quando si preferisce il titanio puro alle leghe di titanio, la scelta è spesso dettata dall'ambiente di servizio. Le apparecchiature di processo sensibili alla corrosione, l'esposizione in mare in condizioni particolari e le parti in cui la duttilità è importante possono spingere la scelta verso gradi commercialmente puri.
C'è anche un motivo di fabbricazione. Il titanio puro è spesso preferito alle leghe di titanio quando la forma del pezzo include curve, caratteristiche di imbutitura o deformazioni che sforzerebbero troppo una lega più forte. Il punto chiave è che più forte non è sempre meglio se il pezzo non può essere realizzato in modo affidabile o se durante la formatura si verificano cricche locali.
Cosa limita la formabilità delle leghe di titanio?
Ciò che limita la formabilità delle leghe di titanio è una combinazione di comportamento del materiale e condizioni di processo. Le leghe di titanio hanno generalmente meno spazio per la deformazione plastica rispetto ai metalli più morbidi quando le condizioni di formatura non sono controllate. Il ritorno elastico, la localizzazione delle deformazioni, l'attrito dell'utensile e la sensibilità alla temperatura di processo possono rendere più difficile la formatura.
La famiglia di leghe è importante. Così come le condizioni di partenza del materiale. Una lega alfa-beta o beta più forte può offrire prestazioni strutturali interessanti, ma queste stesse proprietà possono restringere la finestra di formatura. Raggi di curvatura stretti, imbutiture profonde e operazioni di formatura in più fasi possono diventare difficili senza utensili speciali o metodi di formatura a temperature elevate.
Per gli acquirenti, ciò significa che un progetto in titanio formato deve essere esaminato come un problema di formatura, non solo come una sostituzione di materiale. Una geometria che funziona nell'acciaio inossidabile o nell'alluminio potrebbe non essere trasferita direttamente.
Quanto è malleabile il titanio rispetto all'acciaio?
Il titanio è malleabile? La malleabilità del titanio rispetto all'acciaio dipende dal tipo di titanio e dall'acciaio che si stanno confrontando. In generale, il titanio commercialmente puro può essere più lavorabile di molte leghe di titanio ad alta resistenza, mentre le comuni leghe di titanio strutturale sono spesso meno tolleranti nella formatura rispetto agli acciai dolci.
Il confronto utile è pratico: l'acciaio spesso offre margini di formatura più ampi in molte condizioni d'officina, mentre il titanio può richiedere un controllo più stretto del raggio di curvatura, delle condizioni della superficie e della sequenza del processo. Quindi, se il progetto si basa su una formatura aggressiva a freddo, l'acciaio può essere più facile da produrre anche se il titanio offre una migliore resistenza alla corrosione o un peso inferiore.
Lista di controllo: geometria, percorso di formatura, metodo di giunzione e ambiente di servizio
Prima di approvare i materiali in lega di titanio per la produzione, è necessario esaminare i seguenti punti:
- Geometria: Pareti sottili, tasche profonde, angoli acuti e raggi interni stretti possono aumentare i tempi di lavorazione e il rischio di distorsione.
- Percorso di formatura: Verificare se il grado selezionato può tollerare le curve, le trafile o le operazioni di stiramento previste.
- Metodo di giunzione: Saldatura, fissaggio meccanico o assemblaggio incollato possono modificare l'apporto di calore, le sollecitazioni residue e le esigenze di ispezione.
- Ambiente di servizio: L'esposizione alla corrosione, la temperatura, il carico ciclico e il contatto chimico possono escludere alcuni gradi anche se il pezzo è facile da realizzare.
Prima di approvare il titanio, esaminare l'intero processo di produzione, in particolare la giunzione. La saldatura di solito richiede una schermatura rigorosa della zona di saldatura e del metallo caldo adiacente, perché la contaminazione da parte di ossigeno, azoto o idrogeno può incrinare il giunto e la regione interessata dal calore, e le scelte di fissaggio devono tenere conto anche dell'accoppiamento galvanico con metalli dissimili. Se l'assemblaggio non è in grado di controllare l'atmosfera, la pulizia e la progettazione dei giunti, il materiale può essere accettabile sulla carta ma inadatto in produzione.
Come funzionano le proprietà delle leghe di titanio: struttura, gradi e trattamento termico
Il comportamento delle leghe di titanio è controllato dalla composizione e dalla microstruttura. Per microstruttura si intende la disposizione delle fasi all'interno del metallo, e questa struttura cambia con la lega e la storia termica. Ecco perché lo stesso grado nominale può mostrare un diverso comportamento alla lavorazione, alla resistenza o alla fatica a seconda della forma e delle condizioni del prodotto.
Differenza tra leghe di titanio alfa beta e beta
La differenza tra le leghe di titanio alfa beta e beta inizia con l'equilibrio delle fasi. Le leghe alfa-beta contengono un mix di fasi, per cui offrono un compromesso tra resistenza, tenacità e utilizzabilità generale. Le leghe di titanio beta contengono un maggior numero di aggiunte stabilizzanti beta, che consentono una risposta più forte al trattamento termico e spesso una maggiore resistenza raggiungibile.
Dal punto di vista della produzione, le leghe alfa-beta sono comuni perché sono versatili. Le leghe beta diventano interessanti quando il progetto richiede pezzi ad alta resistenza e il percorso di processo può supportare un controllo più stretto. In breve, le leghe beta sono meno una scelta predefinita e più una scelta mirata.
Cosa rende le leghe di beta titanio adatte a componenti ad alta resistenza?
Ciò che rende le leghe di beta titanio adatte per i componenti ad alta resistenza è la loro capacità di rispondere fortemente alla lavorazione termica e al controllo microstrutturale. Possono essere lavorate per raggiungere livelli di resistenza elevati, il che è utile quando è necessario ridurre lo spessore della sezione o quando il risparmio di peso è legato al carico strutturale.
Questo vantaggio comporta dei compromessi. Una maggiore resistenza può ridurre la formabilità, aumentare le difficoltà di lavorazione e rendere più importante la coerenza del processo. Pertanto, le leghe beta sono solitamente giustificate quando vi è una chiara ragione strutturale per utilizzarle, non semplicemente perché un valore di resistenza più elevato sembra attraente.
Effetti del trattamento termico sulle leghe di titanio alfa beta
Gli effetti del trattamento termico sulle leghe di titanio alfa beta possono essere notevoli, poiché il riscaldamento e il raffreddamento modificano la distribuzione delle fasi, la struttura dei grani e l'equilibrio finale di resistenza e duttilità. In termini di produzione, il trattamento termico può essere utilizzato per aumentare la resistenza, stabilizzare le condizioni o preparare un pezzo per la successiva lavorazione e finitura.
Lo svantaggio è che ogni fase termica può influenzare la distorsione, le tensioni residue e la coerenza tra i lotti. Se un pezzo ha sezioni sottili, uno stretto controllo della geometria o caratteristiche critiche per la fatica, il trattamento termico deve essere considerato come parte del piano di progettazione e ispezione, non come un'operazione secondaria.
Fattori che influenzano il carico di snervamento delle leghe di titanio
I fattori che influenzano il carico di snervamento del titanio includono la chimica della lega, il bilanciamento delle fasi, il percorso di lavorazione, il trattamento termico, la struttura dei grani e la storia di deformazione precedente. Anche la forma del mulino è importante, perché barre, piastre e forgiati possono non mostrare lo stesso comportamento dopo la lavorazione a valle.
Ciò ha un'importante implicazione progettuale. Se un acquirente si limita a confrontare i nomi dei gradi nominali, potrebbe non notare l'effetto delle condizioni e della forma del prodotto. La stessa famiglia di leghe può avere prestazioni diverse a seconda di come è stata prodotta e se è stata trattata termicamente dopo la formatura.
Diagramma del processo: composizione, microstruttura, lavorazione e proprietà risultanti
Passo | Variabile principale | Effetto ingegneristico |
|---|---|---|
| Composizione | Aggiunte di lega e famiglia di gradi | Imposta la stabilità di fase e il campo di proprietà potenziale |
| Sviluppo della microstruttura | Storia del raffreddamento, distribuzione delle fasi, struttura dei grani | Influenza la resistenza, la duttilità, il comportamento a fatica e la risposta di formatura |
| Elaborazione | Formatura, forgiatura, lavorazione, saldatura, trattamento termico | Modifica le tensioni residue, l'integrità della superficie, il controllo dimensionale e la consistenza finale |
| Proprietà risultanti | Comportamento allo snervamento, resistenza, resistenza alla corrosione, capacità termica | Determina se il pezzo è fattibile in servizio e pratico da produrre. |

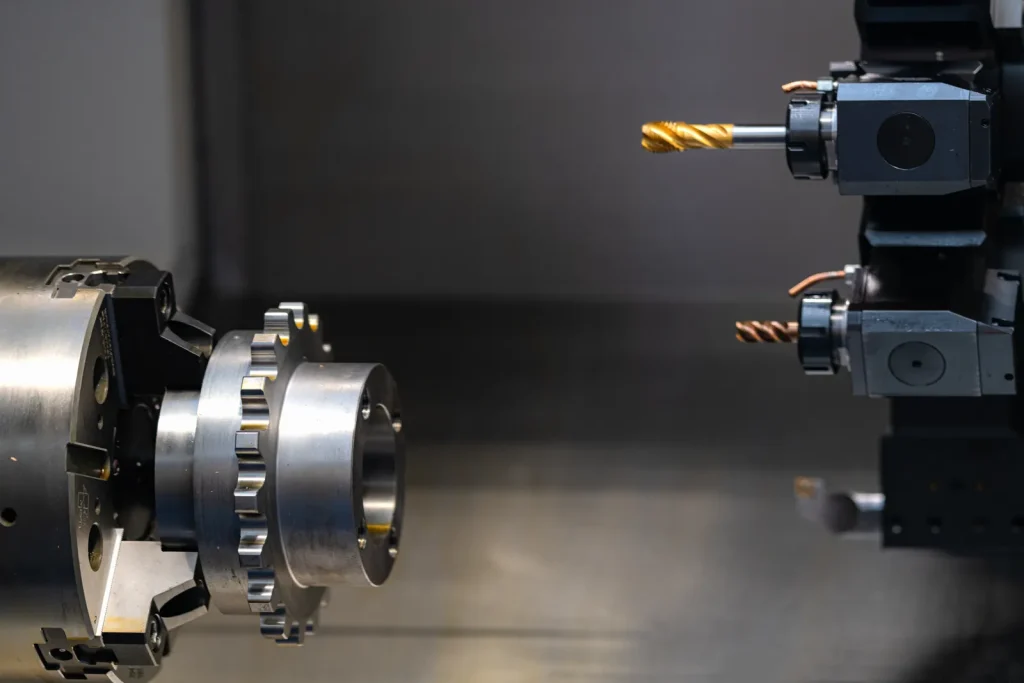

Vantaggi e limiti della selezione ingegneristica
I materiali in lega di titanio vengono solitamente scelti per una serie ristretta di motivi: peso ridotto a fronte della forza fornita, resistenza alla corrosione in molti ambienti e prestazioni utili laddove l'alluminio potrebbe perdere capacità. Ma ognuno di questi vantaggi ha un costo di lavorazione.
Vantaggi del rapporto resistenza/peso del titanio rispetto alle leghe di alluminio
I vantaggi in termini di resistenza e peso del titanio rispetto alle leghe di alluminio sono uno dei motivi principali per cui il titanio entra nella progettazione strutturale. Il titanio può offrire un'opzione di carico più forte senza la penalizzazione del peso dell'acciaio. Rispetto all'alluminio, il titanio è più pesante, ma può giustificarsi quando il progetto richiede anche una maggiore resistenza, una migliore capacità termica o un diverso comportamento alla corrosione.
L'implicazione progettuale è semplice: il titanio non è un sostituto universale dell'alluminio. Se il pezzo è poco caricato e fortemente orientato ai costi, l'alluminio può ancora essere la scelta ingegneristica migliore. Il titanio inizia a giustificarsi quando la domanda strutturale aumenta e la sezione più leggera o il margine di servizio più elevato compensano gli oneri di produzione.
Perché il Ti-6Al-4V è ampiamente utilizzato nelle applicazioni aerospaziali
Il motivo per cui il ti-6Al-4V è ampiamente utilizzato nelle applicazioni aerospaziali è legato all'equilibrio. Si tratta di una lega alfa-beta con una lunga storia nell'uso strutturale perché offre un'utile combinazione di resistenza, riduzione del peso e familiarità con il processo. I componenti aerospaziali hanno spesso bisogno di questo equilibrio più che della massima resistenza possibile.
C'è anche una ragione pratica. Una lega ampiamente utilizzata tende ad avere una conoscenza consolidata della lavorazione attraverso la forgiatura, la lavorazione, il trattamento termico e l'ispezione. Ciò riduce l'incertezza rispetto a una lega più specializzata. Tuttavia, l'uso nel settore aerospaziale non significa che sia facile realizzare qualsiasi pezzo complesso con questa lega. L'usura degli utensili, il calore durante il taglio e i tassi di asportazione devono essere esaminati attentamente.
Limiti di prestazione ad alta temperatura delle leghe di titanio
I limiti di prestazione ad alta temperatura delle leghe di titanio sono importanti perché spesso si ritiene che il titanio tolleri il calore meglio dell'alluminio, il che è vero in molti casi, ma non sostituisce i sistemi di nichel ad alta temperatura. Il titanio si colloca in una zona intermedia. Può essere utile nei casi in cui le leghe di alluminio si ammorbidiscono troppo presto, ma ha anche dei limiti di temperatura in cui l'ossidazione, l'instabilità microstrutturale o la perdita di resistenza diventano preoccupanti.
Ciò è importante per i motori, le parti adiacenti allo scarico e le strutture della zona calda. L'errore ingegneristico consiste nel considerare “buono a temperature elevate” come “buono a qualsiasi temperatura elevata”. La temperatura di servizio, il tempo di permanenza in temperatura e l'atmosfera sono tutti fattori importanti.
Perché il titanio viene utilizzato per i componenti di scarico
Il motivo per cui vengono utilizzati i componenti di scarico in titanio è legato alla riduzione del peso e alla resistenza alla corrosione a caldo. I sistemi di scarico sono un esempio utile perché combinano cicli termici, esposizione all'ossidazione e il valore di una massa inferiore. In alcuni progetti, il titanio può ridurre il peso del sistema mantenendo una durata accettabile.
Ciò non significa che tutti i componenti dello scarico debbano essere in titanio. I metodi di giunzione, l'esposizione termica, le vibrazioni e i costi di fabbricazione possono limitare la fattibilità. Le sezioni a parete sottile e la qualità delle saldature diventano importanti. Se il sistema raggiunge temperature superiori al range operativo stabile della lega, la scelta del materiale potrebbe non reggere.
Tabella: titanio vs acciaio vs alluminio per peso, resistenza, corrosione e temperatura
| Famiglia di materiali | Peso relativo | Potenziale di forza relativa | Comportamento alla corrosione | Capacità di temperatura |
|---|---|---|---|---|
| Leghe di titanio | Inferiore a quello dell'acciaio, superiore a quello dell'alluminio | Alto per il peso | Buono in molti ambienti, ma non universale | Meglio dell'alluminio in molti casi, al di sotto delle superleghe per alte temperature |
| Acciaio | Alto | Ampia gamma, spesso forte e rigida | Varia molto a seconda del grado e dell'ambiente | Ampia gamma a seconda della lega |
| Leghe di alluminio | Basso | Da moderato a elevato a seconda del grado | Buono in molti casi, ma specifico per l'ambiente | Inferiore al titanio in molti casi di servizio strutturale a caldo |
Problemi comuni, modalità di guasto e rischi del servizio
I materiali in lega di titanio possono cedere in modi che non sono evidenti durante la prima revisione del progetto. Il rischio spesso deriva dal presupposto che la resistenza alla corrosione, la robustezza o l'uso aerospaziale comportino un basso rischio di servizio. In realtà, il titanio può essere eccellente in un ambiente e inadatto in un altro.
Sfide nella lavorazione di componenti in lega di titanio
Le sfide nella lavorazione dei componenti in lega di titanio sono una parte importante dei costi e dei tempi di consegna. Il titanio tende a trattenere il calore vicino alla zona di taglio a causa della sua bassa conducibilità termica, mentre l'elevata reattività dell'interfaccia e i carichi di taglio concentrati accelerano l'usura dei bordi, l'usura degli intagli e la rottura degli utensili. Inoltre, tende a richiedere un controllo accurato dei parametri di taglio, della geometria dell'utensile, dell'attrezzatura e della strategia del refrigerante.
Per le decisioni pratiche di acquisto, questo significa che la geometria dei pezzi è molto importante. Cavità profonde, pareti sottili, tagli interrotti e requisiti di superficie sottili possono far lievitare rapidamente i costi di lavorazione. Un semplice anello tornito in titanio è un problema di produzione molto diverso da quello di un pezzo a pareti sottili. staffa fresata (fresatura CNC) ricavati dal pieno.
Limiti di resistenza alla corrosione del titanio in ambiente marino
I limiti di resistenza alla corrosione del titanio nelle applicazioni marine devono essere esaminati con attenzione perché “resistente al mare” non significa “immune in tutte le condizioni marine”. Il titanio si comporta bene in molti impieghi legati all'acqua di mare, ma le fessure, i depositi, il contatto tra metalli dissimili e le variazioni chimiche locali possono ancora creare rischi a seconda del grado e della progettazione.
Ecco perché la fattibilità marina dipende dall'intero assemblaggio, non solo dal materiale di base. Elementi di fissaggio, guarnizioni, umidità intrappolata e zone di ristagno possono essere importanti quanto la lega stessa.
Rischi dell'utilizzo del titanio in ambienti di lavorazione chimica
I rischi legati all'uso del titanio in ambienti di lavorazione chimica derivano dal fatto che la compatibilità chimica dipende dal mezzo esatto, dalla concentrazione, dalla temperatura e dal livello di contaminazione. Il titanio può resistere a molti ambienti corrosivi, ma non a tutti. Inoltre, le variazioni di processo possono modificare le condizioni di esposizione in modo non previsto dalla scelta del materiale originale.
Dal punto di vista delle specifiche, le dichiarazioni generiche sulla “resistenza chimica” non sono sufficienti. L'ambiente di processo deve essere esaminato in dettaglio, soprattutto in presenza di acidi, cloruri, condizioni riducenti o mezzi misti.
Quali condizioni causano il degrado o il fallimento delle prestazioni delle leghe di titanio?
Tra le condizioni che causano il degrado o il fallimento delle prestazioni delle leghe di titanio vi sono le temperature eccessive, la scarsa integrità della superficie dopo la lavorazione, l'esposizione a sostanze chimiche inadatte, il carico di fatica e i difetti di fabbricazione, come la contaminazione o i problemi di saldatura. In alcune parti, il rischio deriva meno dalle proprietà del materiale in generale e più dalle condizioni locali in corrispondenza di bordi, filettature, zone termicamente alterate o caratteristiche superficiali altamente sollecitate.
Il punto chiave è che il titanio spesso premia un attento controllo del processo e punisce le scorciatoie. Se il progetto dipende dalla durata a fatica o dalla resistenza alla corrosione, le condizioni superficiali e la storia del processo contano quasi quanto il grado nominale.
Riferimenti: fonti accademiche, rapporti di settore
La valutazione del rischio di servizio deve basarsi su standard e letteratura accademica che coprono la corrosione, la fatica e gli effetti ambientali. I rapporti di mercato generali possono mostrare dove viene utilizzato il titanio, ma non sostituiscono i test di compatibilità, gli standard specifici per ogni grado o la convalida a livello di applicazione.
Fattori di costo, tolleranza e tempi di consegna
I materiali in lega di titanio sono spesso realizzabili dal punto di vista tecnico prima che commerciale. I costi, i tempi di realizzazione e il rischio di tolleranza sono i punti in cui molti progetti diventano difficili.
Fattori di costo che rendono le leghe di titanio più costose
I fattori di costo che rendono le leghe di titanio più costose includono un costo più elevato delle materie prime, una lavorazione più difficile, una minore efficienza di asportazione del materiale nei pezzi ricavati da billette, un controllo di processo più stretto e, in alcuni casi, ulteriori esigenze di ispezione o certificazione. Anche gli scarti possono essere costosi, soprattutto per i pezzi lavorati da stock di grandi dimensioni con bassa efficienza buy-to-fly.
Esiste anche un problema di costi nascosti. Se un grado è più difficile da formare, lavorare o unire, il costo diretto del materiale può essere solo una parte del totale. L'usura degli utensili, il rallentamento del tempo di ciclo e i pezzi scartati possono diventare il fattore più importante.
Come il tipo di materiale, la forma del mulino e il percorso di lavorazione influenzano i tempi di consegna
Spesso, in fase di preventivazione, si trascura il modo in cui il tipo di materiale, la forma del mulino e il processo di lavorazione influiscono sui tempi di consegna. I tempi di consegna non dipendono solo dalla scelta della lega, perché la forma del prodotto è spesso il vero vincolo. Barre, lamiere, lastre, tubi, billette e materiali da forgiatura differiscono per disponibilità, geometria realizzabile, anisotropia e scarti, per cui un pezzo facile da lastre può essere lento o costoso da billette. Quando il rapporto acquisto/volo è scarso o la forma di partenza è inadeguata alla geometria, il titanio può diventare una scelta antieconomica prima ancora di iniziare la lavorazione.
Per gli acquirenti industriali e il fornitore, i tempi di consegna devono essere esaminati insieme all'intento progettuale. Se il pezzo richiede una qualità rara in una forma specifica, oltre a un trattamento termico post-lavorazione e a un'ispezione supplementare, i tempi di fornitura possono diventare un problema di selezione.
Quali sono i vincoli di tolleranza e finitura comuni per i pezzi in lega di titanio?
Sono possibili tolleranze strette, ma la fattibilità dipende fortemente dalla geometria, dalla rigidità della sezione, dalle condizioni dello stock e dalla sequenza del processo. Pareti sottili, tasche profonde, elementi lunghi non supportati e una forte asportazione di materiale aumentano il rischio di distorsione, mentre i pezzi sensibili alla fatica possono richiedere il controllo di bave, strati superficiali spalmati o alterati e segni di lavorazione lasciati in direzioni critiche di sollecitazione. I requisiti di finitura superficiale devono quindi essere legati alla funzione, alla post-lavorazione e al metodo di ispezione, piuttosto che essere trattati come un ripensamento del disegno.
Il punto pratico è che la tolleranza deve essere specificata dove la funzione lo richiede, non uniformemente su tutto il pezzo. L'eccessiva specificazione di tolleranze strette su elementi in titanio non critici può far lievitare i costi senza migliorare la funzione.
Matrice di compromesso: costo, lavorabilità, formabilità e precisione raggiungibile
| Fattore | Titanio commercialmente puro | Leghe di titanio alfa-beta | Leghe di titanio beta |
|---|---|---|---|
| Pressione sui costi | Da moderato a elevato | Alto | Da alto a molto alto in percorsi impegnativi |
| Lavorabilità | Impegnativo | Più impegnativo in molti gradi strutturali | Spesso impegnativo e sensibile ai processi |
| Formabilità | Migliore di molte leghe più resistenti | Moderato e dipendente dalla geometria | Spesso più limitato per le forme impegnative |
| Precisione raggiungibile | Buono con un adeguato controllo del processo | Buona, ma occorre gestire la distorsione e l'usura degli utensili | Buona capacità di gestire i processi, con una disciplina di processo più rigorosa |
Riferimenti: rapporti di settore, organismi di normazione
I rapporti di settore possono aiutare a spiegare le tendenze dell'offerta e i settori applicativi comuni. Gli enti normativi sono ancora la fonte principale per le definizioni dei gradi accettabili, le condizioni del materiale e i requisiti della forma del prodotto. Per la pianificazione della precisione e dell'ispezione, gli standard di disegno e le specifiche di processo sono importanti quanto la designazione della lega.
Dove vengono utilizzati materiali in lega di titanio
Il titanio viene utilizzato quando la sua combinazione di proprietà risolve un problema ingegneristico specifico. Sono molti gli impieghi del titanio in campo ingegneristico per i quali la sua miscela di proprietà risolve un problema specifico. Come le strutture e i motori aerospaziali, i componenti medici, l'hardware marino, le attrezzature per il trattamento chimico e i sistemi di scarico automobilistici.
Strutture e motori aerospaziali: quando il titanio giustifica la scelta del materiale
Nelle strutture aerospaziali, come i carrelli di atterraggio e i motori, il titanio giustifica la scelta del materiale quando la riduzione del peso, la resistenza e la capacità di raggiungere temperature utili sono importanti allo stesso tempo. È qui che l'equilibrio offerto dalle comuni leghe alfa-beta si rivela prezioso. Il titanio viene spesso scelto non perché sia il materiale più forte possibile, ma perché offre una struttura sufficientemente forte con un peso inferiore e una resistenza ambientale accettabile.
Il limite è la producibilità. I pezzi monolitici complessi possono consumare grandi quantità di materiale e tempo macchina. Pertanto, il caso del titanio nel settore aerospaziale è forte solo quando l'aumento delle prestazioni compensa i costi di processo.
Titanio di grado 5 vs titanio di grado 23 per parti medicali
Il titanio di grado 5 contro il titanio di grado 23 per i componenti medicali è un confronto comune per i componenti in titanio di grado medicale 23, perché entrambi sono materiali alfa-beta correlati, ma il contesto medicale cambia l'importanza. Per i componenti medicali, le prestazioni meccaniche sono importanti, ma lo sono anche la pulizia, la certificazione e i requisiti legati all'impianto.
Il problema della selezione non è solo la resistenza. Si tratta anche di stabilire se il grado è in linea con lo standard medico previsto, il percorso di lavorazione e il profilo di rischio del pezzo. L'acquirente non dovrebbe sostituire l'uno con l'altro solo in base al nome della famiglia.
Considerazioni sulla biocompatibilità del titanio medicale di grado 23
Le considerazioni sulla biocompatibilità del titanio medicale di grado 23 sono fondamentali nell'uso come impianto o a contatto con il corpo. In questo contesto, il materiale deve essere valutato non solo come metallo strutturale, ma come materiale ingegneristico regolamentato con requisiti specifici per l'applicazione. Le condizioni della superficie, la tracciabilità, la storia della lavorazione e la conformità alle specifiche mediche sono importanti.
Quindi, se la domanda è se la lega di titanio è sicura per gli impianti medici, la risposta dipende dal grado esatto, dalle condizioni, dai controlli di lavorazione e dall'uso previsto. La sicurezza non è data dalla sola parola “titanio”.
Applicazioni marine, di lavorazione chimica e di scarico per autoveicoli
Le applicazioni marine, di lavorazione chimica e di scarico per autoveicoli mostrano tre diverse ragioni per utilizzare il titanio. Nel servizio marino, la resistenza alla corrosione può guidare la scelta. Nella lavorazione chimica, la compatibilità con i fluidi di processo è il problema principale. Nei sistemi di scarico automobilistici, la massa ridotta e il comportamento alla corrosione a caldo possono giustificare il materiale.
Questi sono esempi utili di cinque ampi utilizzi del titanio nell'industria: strutture aerospaziali, componenti per motori, parti mediche, hardware marino, attrezzature per il trattamento chimico e componenti di scarico. Ogni utilizzo dipende da vincoli diversi, quindi un'applicazione di successo non ne supporta automaticamente un'altra.
Tabella: condizioni di applicazione, gradi preferiti e vincoli principali
| Condizione di applicazione | Direzione del materiale preferita | Vincoli principali |
|---|---|---|
| Apparecchiature soggette a corrosione con una domanda strutturale modesta | Titanio commercialmente puro | Verificare la compatibilità chimica e il percorso di formatura |
| Parti strutturali generali ad alta resistenza | Lega di titanio alfa-beta | Costo di lavorazione, trattamento termico, distorsione |
| Componenti ad alta resistenza con obiettivi di carico impegnativi | Lega di titanio Beta | Controllo dei processi, costi e complessità delle forniture |
| Parti mediche a contatto con il corpo | Grado di titanio specifico per il settore medicale, come il grado 23, dove richiesto. | Biocompatibilità, certificazione, condizione superficiale |
| Parti calde dello scarico | Lega di titanio selezionata per i limiti di servizio termico | Esposizione alla temperatura, qualità della saldatura, rischio di ossidazione |
Come valutare e scegliere il giusto materiale in titanio
Il modo migliore per scegliere tra i materiali in lega di titanio è partire dal rischio di guasto, non dalla popolarità. La familiarità con i gradi aiuta, ma la scelta corretta dipende dall'ambiente, dal carico, dal percorso di fabbricazione e dal piano di ispezione.
Quando è opportuno scegliere il titanio commercialmente puro invece di una lega?
Scegliete il titanio commercialmente puro invece di una lega quando la resistenza alla corrosione, la duttilità o il margine di formatura sono più importanti dell'elevata resistenza strutturale. Questo è un caso frequente nelle apparecchiature di processo, nelle parti marine selezionate e nei componenti formati con carichi moderati.
Se il progetto è critico per il carico e le dimensioni della sezione devono essere ridotte al minimo, potrebbe essere necessaria una lega più resistente. Ma se il grado 5 viene preso in considerazione solo perché è ben conosciuto, questo non è un motivo sufficiente da solo.
Come confrontare le leghe di grado 5, grado 23, alfa beta e beta
Utilizzare la classificazione della famiglia come punto di partenza, quindi confrontare il grado effettivo, la forma del prodotto e le condizioni. In molte gare d'appalto industriali, il grado 2 viene scelto per la resistenza alla corrosione e la facilità di fabbricazione, il grado 5 per l'uso strutturale generale ad alta resistenza, il grado 23 quando è necessaria una chimica simile con una duttilità più stretta e un controllo della frattura, e le leghe beta solo quando il progetto richiede realmente la loro resistenza superiore o la risposta alla formatura. Una specifica fattibile di solito richiede grado + standard + forma del prodotto + condizione, non la sola parola titanio.
Questo è anche il posto giusto per rispondere all'intento di ricerca che sta dietro a “quanto psi ci vuole per rompere il titanio”. Non esiste un singolo valore che risponda a questa domanda. Sulla base dei dati del Istituto nazionale per gli standard e la tecnologia, Le proprietà meccaniche delle leghe di titanio variano in modo significativo a seconda del trattamento termico, della composizione della lega e delle condizioni di prova, rendendo inaffidabili i confronti tra valori singoli. La resistenza alla rottura dipende dal grado, dal trattamento termico, dalla forma del prodotto, dalla modalità di carico, dalle condizioni di intaglio e dalla temperatura. Per la selezione ingegneristica, è necessario disporre di dati meccanici specifici per il grado dalla norma applicabile.
Cosa devono controllare gli acquirenti prima di specificare i materiali in lega di titanio
Prima di specificare i materiali in lega di titanio, gli acquirenti dovrebbero confermare:
- Il grado e lo standard esatto, non solo “titanio”.”
- Forma del prodotto richiesta, come barre, lastre, fogli o fucinati
- Qualsiasi trattamento termico o condizione richiesta
- Sia che il pezzo sia lavorato, formato, saldato o un misto
- Ambiente di servizio, compresa l'esposizione alle sostanze chimiche e alle temperature
- Esigenze di ispezione, certificazione e tracciabilità
- Finitura superficiale e tolleranza solo dove la funzione lo richiede
Questi controlli riducono il rischio di acquistare un materiale tecnicamente corretto nel nome ma inadatto nelle condizioni.
Matrice decisionale: ambiente, obiettivo di resistenza, producibilità e limiti di costo
Scartate il titanio in anticipo quando il costo domina e la riduzione del peso aggiunge poco valore, quando il progetto elimina la maggior parte del materiale di partenza, quando la formatura aggressiva a freddo è fondamentale per il pezzo, quando le condizioni di giunzione non possono essere strettamente controllate o quando la temperatura di servizio è al di là dell'intervallo operativo pratico del titanio. In questi casi, l'acciaio inossidabile, l'alluminio o le leghe di nichel possono essere il punto di partenza più pratico.
| Fattore decisionale | Titanio commercialmente puro | Lega alfa-beta | Lega Beta |
|---|---|---|---|
| Ambiente corrosivo | Candidato forte | Dipende dall'ambiente e dal design | Dipende dall'ambiente e dal design |
| Obiettivo ad alta resistenza | Limitato | Candidato forte | Candidato forte quando il controllo di processo lo supporta |
| Necessità di formatura facile | Candidato migliore | Moderato | Candidato spesso più debole |
| Limiti di costo stringenti | Può essere ancora difficile | Spesso difficile | Spesso meno favorevole |
| Parte strutturale lavorata | Possibile | Scelta comune | Scelta specializzata |
Lista di controllo: standard, certificazione, test e rischi specifici dell'applicazione
Una buona selezione del titanio deve verificare lo standard del materiale, la chimica e le condizioni, la forma del prodotto, i requisiti delle proprietà meccaniche e qualsiasi certificazione specifica per l'applicazione. I test possono includere la verifica meccanica, la valutazione della corrosione, l'ispezione dimensionale e, se necessario, i controlli relativi alla biocompatibilità. La revisione finale deve considerare anche l'esposizione alla fatica, le zone di saldatura, l'accoppiamento galvanico, il contatto chimico e la temperatura di servizio.
I materiali in lega di titanio possono essere una scelta ingegneristica eccellente quando il problema progettuale corrisponde a ciò che il materiale fa effettivamente bene. Sono più difficili da giustificare quando una lega più semplice può soddisfare le stesse esigenze di carico, corrosione e produzione con minori rischi di processo. In breve, il titanio dovrebbe essere scelto per un motivo chiaro: resistenza alla corrosione nell'ambiente giusto, riduzione del peso in presenza di una reale richiesta strutturale, biocompatibilità in presenza di standard corretti o prestazioni termiche entro limiti noti. Se queste ragioni sono deboli, l'onere di produzione spesso supera il beneficio.
Domande frequenti
Di cosa sono fatte le leghe di titanio?
Le leghe di titanio sono costituite principalmente da titanio combinato con elementi di lega come alluminio, vanadio, molibdeno e altri. Queste aggiunte modificano la struttura di fase (alfa, alfa-beta o beta), che influisce direttamente sulla resistenza, sulla risposta al trattamento termico, sulla resistenza alla corrosione e sulla producibilità. L'obiettivo non è solo una maggiore resistenza, ma un equilibrio controllato tra le prestazioni meccaniche e il comportamento del materiale durante la formatura, la lavorazione e il servizio.
Quali sono gli svantaggi della lega di titanio?
Le leghe di titanio presentano diversi svantaggi: costo elevato della materia prima, lavorazione difficile a causa della concentrazione di calore nella zona di taglio e formabilità ridotta nei gradi più forti. Richiedono inoltre un controllo più rigoroso dei processi di saldatura e trattamento termico. Inoltre, le prestazioni possono essere sensibili alle condizioni di servizio, come la temperatura, l'esposizione chimica e l'integrità della superficie, rendendo la scelta o la lavorazione impropria un rischio potenziale.
La lega di titanio è sicura per gli impianti medici?
Le leghe di titanio possono essere sicure per gli impianti medici, ma solo se viene utilizzato il materiale di grado medico corretto (come il grado 23) con una lavorazione e una certificazione adeguate. Secondo il Organizzazione internazionale per la standardizzazione, I materiali in titanio per uso medico devono essere conformi a rigorosi standard di biocompatibilità, tracciabilità e controlli di produzione. La sicurezza dipende dalla biocompatibilità, dalle condizioni della superficie, dalla tracciabilità e dalla conformità agli standard medici. Non è la parola “titanio” a garantire la sicurezza, ma la combinazione controllata di grado, processo produttivo e convalida specifica dell'applicazione.
Quali sono i 5 usi del titanio?
Cinque usi comuni del titanio includono strutture aerospaziali, componenti per motori, impianti medici, hardware marino e attrezzature per il trattamento chimico. È anche ampiamente utilizzato nei sistemi di scarico delle automobili. Ogni applicazione si basa su un vantaggio diverso, come l'elevato rapporto forza-peso, la resistenza alla corrosione, la biocompatibilità o le prestazioni moderate alle alte temperature.
Il titanio è un materiale ferroso?
No, il titanio è un metallo non ferroso perché non contiene ferro come elemento base. Questa classificazione è importante per l'ingegneria e gli acquisti, perché i metalli non ferrosi sono in genere scelti per la resistenza alla corrosione, la minore densità e le specifiche proprietà termiche o elettromagnetiche rispetto ai materiali ferrosi come l'acciaio.
Quanto psi ci vuole per rompere il titanio?
Non esiste un unico valore psi per la rottura del titanio perché la resistenza dipende dalla lega specifica, dal trattamento termico, dalla forma del prodotto e dalle condizioni di carico. Ad esempio, una lega comune come il Ti-6Al-4V può avere una resistenza alla trazione di circa 130.000 psi o superiore, ma il cedimento effettivo dipende da fattori quali la geometria, la condizione superficiale, il carico di fatica e la temperatura. Le decisioni ingegneristiche richiedono dati specifici sul grado, non un singolo valore generico.
Italian
English
German
French
Spanish
Polish
Czech
Japanese
