Svasare una vite: Praticare fori svasati perfetti nel metallo

La svasatura consente agli elementi di fissaggio a testa piatta di posizionarsi perfettamente a filo o leggermente al di sotto della superficie in metallo, legno e plastica. Se i vostri pezzi presentano teste orgogliose, sbavature o vibrazioni, questa guida risolve il problema. Si inizia con una guida rapida (angoli, utensili, profondità), per poi passare al processo passo dopo passo, alle tecniche specifiche per i materiali, alla programmazione CNC, all'ispezione e alla risoluzione dei problemi. Otterrete angoli precisi (82°, 90°, 100°), indicazioni su velocità e avanzamento, obiettivi di tolleranza (angolo di ±1°, profondità di ±0,1 mm) e suggerimenti per l'impostazione che riducono scarti e rilavorazioni. Inoltre, potrete vedere tabelle compatte e mappe di processo da utilizzare direttamente in macchina o al banco.

Prima di iniziare, una semplice domanda: qual è il problema che state cercando di risolvere - lucentezza, resistenza o finitura? Tenete a mente questo obiettivo mentre scegliete l'angolo di svasatura, l'utensile e la profondità. L'allineamento è ciò che rende la svasatura un'operazione affidabile e ripetibile, anziché una fonte di rilavorazioni.

Avvio rapido: Cos'è la svasatura e quando usarla

La svasatura è una tecnica fondamentale per ottenere finiture lisce e a filo quando si lavora con viti e dispositivi di fissaggio. Che si tratti di un look elegante, di una maggiore resistenza o di una migliore aerodinamica, sapere quando e come svasare le viti può fare la differenza nel vostro progetto.

Definizione, vantaggi e casi d'uso (metallo, legno, plastica; fissaggi a filo, estetica, aerodinamica)

La svasatura è il processo di creazione di un foro conico nella parte superiore di un foro praticato, in modo che una vite o un elemento di fissaggio a testa piatta possa posizionarsi a filo della superficie (o leggermente al di sotto). La svasatura corrisponde all'angolo incluso della testa della vite, in modo che la testa della vite si annidi in modo pulito senza oscillare o sporgere.

Perché farlo? Nelle parti metalliche lavorate, i fori svasati a filo migliorano l'aspetto, riducono le sporgenze e aiutano i pezzi ad impilarsi in piano. Nelle lamiere, le dimensioni corrette delle svasature prevengono la deformazione e impediscono alle teste di "sorridere" sopra la superficie. Nelle materie plastiche e nel legno, la svasatura aiuta a prevenire le spaccature e a evitare che la ferramenta strappi le fibre. Nelle pelli degli aerei e nelle cornici dei componenti elettronici, le teste a filo riducono la resistenza aerodinamica e gli impatti sugli strumenti di assemblaggio. Il punto chiave è semplice: un foro conico adatto all'elemento di fissaggio consente alla vite di rimanere a filo, protegge la superficie e migliora la resistenza e l'estetica.

I segni più comuni della necessità di utilizzare una svasatura:

• Una vite sporgente o una "testa orgogliosa".
• Bave e bordi strappati intorno ai fori di fissaggio
• Parti cosmetiche con hardware visibile
• Esigenze aerodinamiche o di spazio in cui nulla può emergere dalla superficie

Scheda degli angoli: 82° (viti da macchina USA), 90° (generale), 100° (aerospaziale)

La scelta dell'angolo di svasatura corretto è la prima mossa. La maggior parte delle punte per svasare sono ad angolo fisso. Abbinare la punta all'elemento di fissaggio.

• 82°: Standard per molte viti da macchina a testa piatta della serie in pollici negli Stati Uniti. Utilizzatelo per la maggior parte delle applicazioni di viti a testa svasata nella ferramenta in pollici.
• 90°: Comune per viti metriche ISO a testa piatta, per la lavorazione del legno e per svasature generiche.
• 100°: Utilizzato nel settore aerospaziale e nelle pelli sottili per distribuire il carico e ridurre le sollecitazioni.

La scelta dell'angolo sbagliato porta a teste dondolanti, a uno scarso trasferimento del carico e a lacune estetiche.

Rapido "how-to": dimensione del foro pilota, selezione della punta per svasare, test-fit per la scorrevolezza

Ecco un breve schema di gioco che potete eseguire subito.

1. Eseguire il foro pilota del diametro corretto per il gambo o la filettatura della vite (controllare la norma o una tabella affidabile).
2. Adattare l'angolo della punta svasatrice alla vite: 82°, 90° o 100°.
3. Eseguire lo svasatore a velocità moderata. Per il metallo, utilizzare un fluido da taglio; per le materie plastiche, procedere lentamente per evitare la fusione; per il legno, utilizzare una punta affilata a un solo tagliente o una punta pulita a più taglienti.
4. Fermare e testare la vite. Puntate a filo o fino a 0,1 mm (0,004 in) sotto la superficie del materiale, a meno che il disegno non indichi diversamente.
5. Se necessario, "baciare" nuovamente lo svasatore per ottenere una perfetta scorrevolezza. Evitare di esercitare una forte pressione; lasciare che l'utensile da taglio tagli.

Visivo: Diagramma-anatomia di una svasatura; tabella-angolo vs standard di fissaggio

Considerate un foro svasato in tre parti: il foro pilota diritto, la sede conica e il bordo superiore (lo smusso). L'angolo della svasatura deve corrispondere al tipo di vite. Il diametro massimo della testa stabilisce la dimensione della svasatura (diametro maggiore). La profondità deriva da questa geometria.

Confronto essenziale:

Nota: verificare sempre l'angolo della testa della vite o del bullone in questione; non dare per scontato.

Processo di svasatura (passo dopo passo)

Il processo di svasatura è fondamentale per garantire che le viti si inseriscano a filo e in modo sicuro nei materiali, soprattutto quando si lavora con il metallo. Sia che stiate lavorando a un progetto di fabbricazione di metalli o all'assemblaggio di un macchinario, seguire il processo corretto passo dopo passo vi aiuterà a ottenere sempre risultati perfetti. In questa sezione vi guideremo attraverso i passaggi chiave necessari per svasare con successo, dalla realizzazione del foro pilota alla scelta della punta giusta per il lavoro.

Fase 1 - Esecuzione del foro pilota: suggerimenti per il dimensionamento, l'allineamento e la sbavatura

Iniziare con fori puliti e diritti. Il pilota controlla l'allineamento dell'utensile e le dimensioni finali della svasatura.

• Dimensionare il foro pilota in base al gambo nominale o alla punta del rubinetto come richiesto. Un foro pilota sottodimensionato fa sì che la svasatura si aggrappi. Piloti sovradimensionati possono produrre una sede ovale. Quando si lavora con un Fresatura CNC macchina, assicurarsi che l'utensile sia correttamente allineato per evitare disallineamenti durante la foratura. La precisione della fresatura CNC può aiutare a ottenere un foro dritto e preciso, riducendo le possibilità di una sede sovradimensionata o ovale.
• Per iniziare il foro nel metallo, utilizzare un trapano a punta piatta: riduce il calpestio e aiuta a mantenere centrata la fresa per svasare.
• Prima di svasare, rompere le bave d'ingresso taglienti con una leggera passata o con un utensile sbavatore. In questo modo si evita lo strappo quando il cono incontra il bordo.
• Bloccare il lavoro. Su una pressa da trapano o una macchina CNC, ridurre al minimo il runout. La foratura manuale funziona, ma l'allineamento e la finitura variano. Per ottenere la migliore finitura e precisione, la fresatura CNC offre un controllo superiore sull'allineamento e la profondità del foro.

Se avete bisogno di una lavorazione CNC professionale o di una produzione di parti metalliche di precisione, potete visitare U-Need - un esperto di fiducia nella produzione di parti CNC e nella fabbricazione di metalli personalizzati.

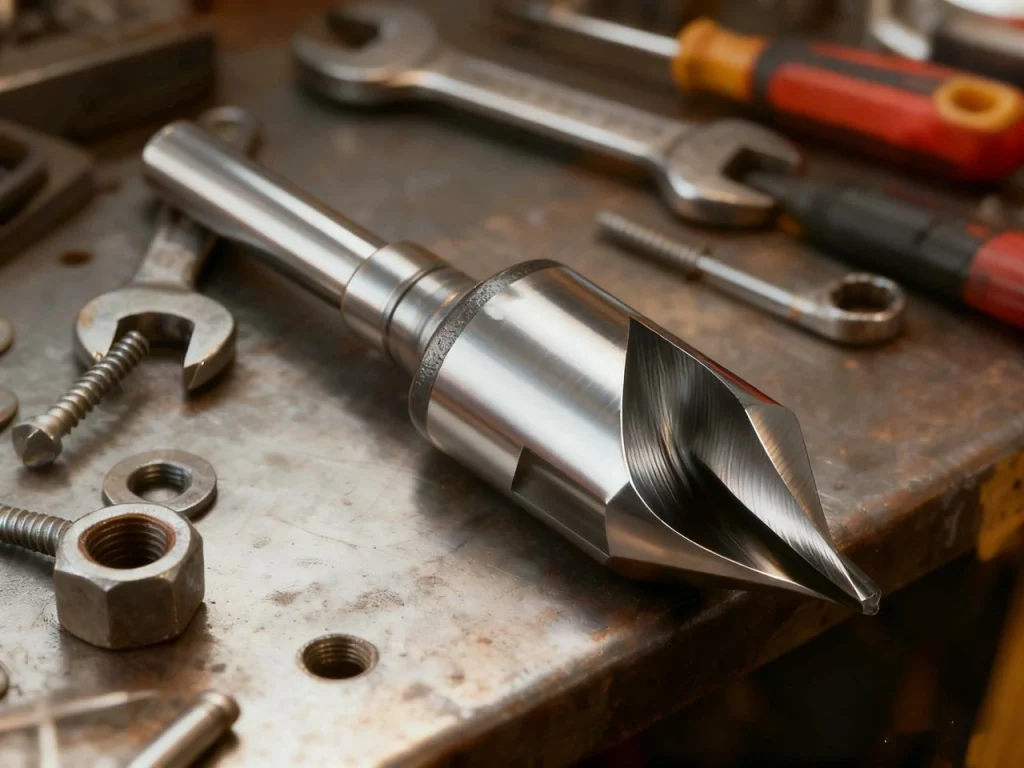

Fase 2-Selezionare la punta per svasare: corrispondenza dell'angolo, HSS vs. metallo duro, singolo vs. multiplo.

Adattare la punta per svasare al lavoro.

• Angolo: 82°, 90° o 100° per adattarsi alla vite a testa piatta.
• Materiale: HSS per lavori generici e alluminio; metallo duro per acciai duri e grandi volumi; HSS al cobalto è una buona via di mezzo per gli inossidabili. Basato su ISO standard, l'utilizzo di punte per svasatura con diversi rivestimenti contribuisce a ridurre l'attrito e a migliorare la durata dell'utensile, soprattutto nelle applicazioni di lavorazione dei metalli.
• Flauti: La scanalatura singola taglia senza problemi i materiali morbidi e riduce le vibrazioni in plastica e legno. 3-6 scanalature supportano il lavoro del metallo, migliorano la finitura e mantengono bene l'angolo. Un numero maggiore di scanalature offre spesso finiture più uniformi, ma può intrappolare i trucioli se l'avanzamento è troppo basso.
• Geometria: I dorsi rigati o alleggeriti tagliano più freddamente i metalli. Una piccola "pip" di pilotaggio può aiutare a centrare le operazioni manuali, ma non è necessaria nelle rigide configurazioni di fresatura CNC.

Fase 3 - Taglio della svasatura: pressione, numero di giri, fluido da taglio, evitare il calore/il fruscio

Lasciare che la punta tagli, non forzarla. Procedere con cautela nel taglio fino a quando il rumore cessa e il suono diventa costante. Nei metalli, mantenere un'alimentazione leggera e costante con refrigerante o olio. Per le materie plastiche, procedere lentamente e con un colpo di piccone per evitare la fusione. Nel legno, evitare di bruciare abbassando il numero di giri e rimuovendo spesso i trucioli. L'obiettivo è quello di ottenere un foro conico pulito con una finitura opaca e uniforme e senza linee radiali.

Fase 4-Ispezione: vai/no, misuratori di profondità, parametri di riferimento visivi per la finitura

Fermatevi e controllate la sede. Il metodo più rapido è una vite di prova per verificare che sia a filo con la superficie. Per la produzione, utilizzare un calibro per svasatura o un microfono di profondità. Controllare l'angolo con uno standard noto o con un metodo ottico se il disegno prevede ±1°. Cercare anelli di sfregamento, bave o sedi ovali. Una buona sede mostra un contatto uniforme e un bordo esterno netto.

Mappa del processo (manuale e CNC):

• Manuale: Spot → Foratura pilota → Sbavatura del bordo → Svasatura al diametro desiderato → Vite di prova → Tocco finale se necessario
• CNC: Percorso utensile/pilota di foratura → Ciclo di smussatura/contornatura fino alla profondità Z o all'obiettivo del diametro maggiore → Tempo di sosta 0,2-0,5 s per la finitura nei metalli → Ritrarre e ispezionare

Utensili per la svasatura, geometrie e rivestimenti

La scelta degli utensili, delle geometrie e dei rivestimenti giusti per la svasatura è essenziale per ottenere risultati precisi ed efficienti. La geometria della punta svasatrice influisce direttamente sulla capacità di creare una sede liscia e a filo per le viti, mentre i rivestimenti contribuiscono a ridurre l'attrito e a migliorare la durata dell'utensile. Sia che si utilizzi l'HSS per lavori generici o il metallo duro per i metalli più duri, la comprensione delle variazioni nel design e nei rivestimenti degli utensili vi permetterà di affrontare qualsiasi progetto con sicurezza, assicurandovi finiture di alta qualità e una maggiore durata dell'utensile.

Tipi di flauto: flauto singolo (plastica/legno), 3-6 flauti (metalli); pro e contro

Gli svasatori a un'elica sono indulgenti e spesso lasciano una superficie pulita in materiali morbidi. Sono ottimi quando non è necessaria una combinazione di trapano e svasatore e ci si preoccupa delle vibrazioni. Gli utensili a più eliche (3-6) brillano nel metallo: resistono alle vibrazioni, mantengono l'angolo e producono un diametro maggiore più rotondo quando la configurazione è rigida. Possono fare chattering in caso di configurazione poco rigida o a un numero di giri troppo alto senza un avanzamento sufficiente.

Scelta della geometria e dell'angolazione: 82°, 90°, 100° - resistenza, finitura e montaggio standard

L'angolo di svasatura standard determina la distribuzione del carico sotto la testa della vite. Una testa a 100° distribuisce il carico in modo più ampio e aiuta in caso di pelli sottili. Una testa a 82°, a parità di diametro della testa, si insinua più in profondità ed è comune nella ferramenta in pollici. La testa a 90° è ampiamente utilizzata nella ferramenta metrica e nella lavorazione del legno. La qualità della finitura dipende più dall'affilatura, dall'impostazione e dalla velocità di taglio che dalla scelta dell'angolo.

Materiali e rivestimenti degli utensili: HSS, metallo duro, TiN/TiAlN; indicatori di usura e durata di vita

• L'HSS è una scelta solida per la maggior parte dei lavori in officina, è più facile da riaffilare e si adatta bene all'alluminio e al legno.
• Il carburo è duro e mantiene il filo nei metalli abrasivi o duri, in particolare negli acciai inossidabili e temprati.
• Rivestimenti come TiN e TiAlN riducono l'attrito e il calore nei metalli e possono allungarne la durata. Osservate i bordi consumati, i micro-taglienti sul tagliente e le superfici lucide: sono i primi segni che è necessario affilare o sostituire.

Visivo: Tabella di confronto tra tipo di utensile e materiale e qualità della finitura

Qual è la punta svasatrice migliore per l'acciaio inossidabile? Uno svasatore in metallo duro affilato a 3-6 scanalature, con refrigerante e un numero di giri modesto, offre in genere la migliore finitura e un angolo costante nell'acciaio inossidabile.

Tecniche e impostazioni specifiche per i materiali

Materiali diversi richiedono tecniche e impostazioni specifiche. Quando si lavora con i metalli, è fondamentale utilizzare la giusta punta per svasare il metallo. La durezza, la conducibilità termica e lo spessore del materiale influenzano la scelta della punta per svasare per metallo, così come la velocità, l'avanzamento e il fluido di taglio ottimali. In questa sezione esploreremo le migliori pratiche per la svasatura di materiali come l'alluminio, l'acciaio e l'acciaio inossidabile, assicurando che possiate adattare il vostro processo per ottenere sempre una finitura impeccabile.

Metalli (alluminio, acciaio a basso tenore di carbonio, acciaio inossidabile): velocità/avanzamenti, fluidi da taglio, utensili multilama, utensili rigati

Nell'alluminio, un utensile pulito in HSS o in metallo duro a un numero di giri moderato funziona bene. Utilizzare una leggera nebbia o un refrigerante a base d'acqua. Per gli acciai a basso tenore di carbonio, diminuire un po' il numero di giri e usare un fluido da taglio per evitare l'accumulo di bordi. Per gli acciai inossidabili, è necessario andare più piano, usare un avanzamento deciso e mantenere l'utensile molto affilato; l'olio solforato o il refrigerante appropriato aiutano a prevenire l'indurimento del lavoro. Un utensile a più tagli spesso stabilizza il taglio nei metalli.

Plastica: monotagliente, basso numero di giri, beccatura per evitare la fusione; strategia di sbavatura

Le materie plastiche possono sbavare e fondere. Una lama singola con un basso numero di giri e una leggera beccatura consente di eliminare i trucioli e di mantenere il bordo fresco. Sbavare con mano leggera o con un utensile specializzato per sbavare la plastica; una pressione eccessiva crea segni di stress bianchi.

Legno e compositi: dimensionamento del pilota, controllo dello strappo, pannelli di supporto, basso numero di giri.

Nel legno, gli utensili affilati e le tavole di supporto controllano lo strappo. Eseguire un numero di giri inferiore a quello dei trapani a rotazione piccola, soprattutto sui legni duri. Un rapido pre-smussamento può aiutare a evitare il sollevamento delle fibre. Per i laminati e i compositi, affilare molto e sostenere il lato posteriore.

Visivo: Tabella di riferimento rapido: materiale, utensile, numero di giri, avanzamento, refrigerante.

Punti di partenza per uno svasatore da 10 mm (0,39") in HSS, se non indicato (regolare per la propria configurazione):

Come si svasa l'alluminio senza bave? Utilizzate un utensile affilato a più taglienti, un numero di giri moderato, un refrigerante leggero e un avanzamento costante. Rompere prima il bordo di entrata, quindi svasare a misura e terminare con una breve sosta per pulire la superficie.

Progettazione per l'assemblaggio: Elementi di fissaggio, angoli e standard

Quando si progetta per l'assemblaggio, la comprensione della relazione tra elementi di fissaggio, angoli di svasatura e standard industriali è fondamentale per ottenere un processo regolare ed efficiente. Questa sezione vi guiderà nell'importanza di scegliere gli angoli, gli elementi di fissaggio e le tolleranze giuste per semplificare l'assemblaggio, migliorare l'integrità strutturale e ridurre le rilavorazioni. Padroneggiando questi principi, potrete garantire che il vostro processo di assemblaggio sia efficace e preciso.

Accoppiamento dell'angolo con le viti a testa piatta; impatto sul trasferimento del carico e sulla scorrevolezza

La svasatura deve corrispondere all'angolo della testa della vite. Se l'angolo è sbagliato anche di pochi gradi, la vite entra in contatto solo con un anello e non con l'intera sede. Questo aumenta le sollecitazioni, si allenta sotto carico e lascia uno spazio visibile o un "perno" che danneggia la scorrevolezza. Quando si svasa correttamente una vite, la testa si innesta in modo uniforme e la vite si posiziona a filo con il supporto completo.

Obiettivi di tolleranza: ±1° di angolo, ±0,1 mm di profondità per assemblaggi di precisione

Per i pezzi di precisione, puntare a ±1° sull'angolo e a ±0,1 mm sulla profondità. In caso di lavori cosmetici o non critici, è possibile ridurre la profondità a ±0,2-0,3 mm se la scorrevolezza sembra accettabile con una vite di prova. Mantenere l'angolo stretto quando i percorsi di carico sono importanti.

Svasature formate o lavorate in lamiera: quando coniare/punzonare o lavorare con CNC

Le lamiere sottili possono "affondare" o assottigliarsi troppo con una svasatura lavorata. Per le lamiere leggere, si consiglia di utilizzare uno svasatore sagomato: punzonare il foro e utilizzare uno stampo per coniare lo svasatore con l'angolo e il diametro corretti. Le sedi formate sono veloci e ripetibili. Se la lamiera è più spessa o l'impilamento è complesso, uno svasatore lavorato con un ciclo CNC offre un controllo migliore. Come semplice regola, è bene mantenere uno spessore minimo residuo sotto la sede (ad esempio, lasciare ≥30% dello spessore originale) per evitare distorsioni.

Riferimenti: Suggerire il collegamento agli standard ASME/ANSI sui dispositivi di fissaggio, alle specifiche aerospaziali SAE/NAS, alla guida ISO.

In caso di dubbio, verificare lo standard ufficiale del dispositivo di fissaggio per quanto riguarda l'angolo della testa e il diametro massimo della testa. Le teste piatte della serie in pollici usano comunemente 82°; molte teste piatte metriche usano 90°; le famiglie aerospaziali usano spesso 100°.

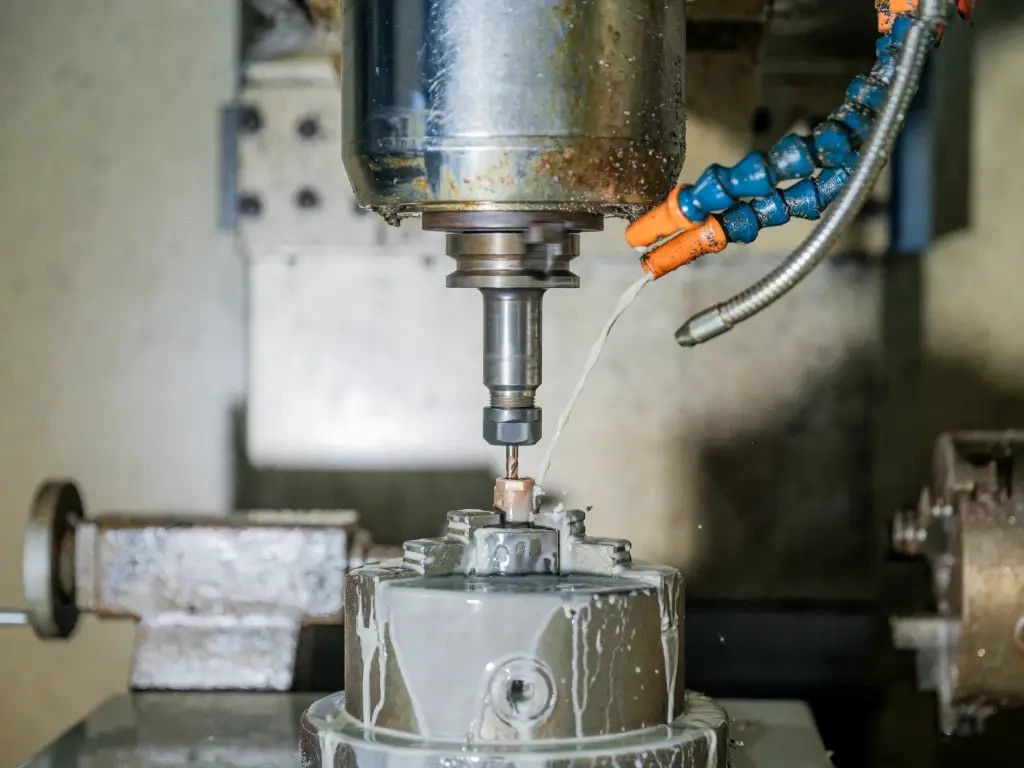

Impostazione, velocità/alimentazione e controllo della profondità (CNC + manuale)

Un'impostazione, una velocità, un avanzamento e un controllo della profondità adeguati sono fondamentali per ottenere risultati di svasatura uniformi e precisi, sia che si lavori con una macchina CNC che con un'impostazione manuale. L'ottimizzazione di queste variabili garantisce che la punta per svasatura operi in modo efficiente, creando fori di svasatura precisi senza usura o errori inutili.

Programmazione di svasature (CNC): sosta, strategia di arretramento, cicli di smussatura, metodo della profondità per diametro

È possibile programmare una svasatura in due modi:

• In base alla profondità: Azionamento di Z a una profondità target che produce il diametro maggiore corretto.
• In base al diametro: Utilizzare un ciclo di smussatura o un percorso elicoidale con una fresa per smussare per ottenere il diametro maggiore esatto.

Buone pratiche:

• Utilizzare una sosta breve (0,2-0,5 s) sul fondo dei metalli per pulire la finitura.
• Ritrarre i trucioli; se necessario, utilizzare un beccuccio per le leghe gommose.
• Mantenere la fuoriuscita dell'utensile al minimo per ridurre le vibrazioni.
• Per le frese a smusso in un mulino, utilizzare l'interpolazione elicoidale per "disegnare" il cono a misura.

Punti di partenza del numero di giri/alimentazione; scala in base al diametro dell'utensile e alla durezza del materiale

Un modo semplice per scalare la velocità è la velocità di superficie (Vc). Per una svasatura di diametro D (mm):

• RPM ≈ (318 × Vc in m/min) / D(mm)
• Per le unità in pollici: RPM ≈ (3,82 × SFM) / D(in)

Velocità delle superfici di partenza (utensili HSS):

• Alluminio: 60-90 m/min (200-300 SFM)
• Acciaio a basso tenore di carbonio: 20-30 m/min (65-100 SFM)
• Inox: 10-20 m/min (30-65 SFM)

Avanzamenti per metalli: 0,05-0,15 mm/giro a seconda della rigidità e delle esigenze di finitura. Le materie plastiche richiedono un numero di giri molto più basso e un avanzamento più leggero. Per il legno si può usare un avanzamento manuale comodo e costante; evitare di bruciare.

Controllo della profondità: misurare la scorrevolezza della testa, utilizzando dispositivi di fissaggio di prova e misuratori di profondità.

Il controllo della profondità è il punto in cui molti componenti sbagliano. Per ottenere risultati ripetibili, misurare in base alla geometria, quindi confermare con una vite di prova.

• Metodo geometrico: La profondità della svasatura dipende dalle dimensioni della testa, dal diametro del pilota e dall'angolo.

Formula:

• h = (D_testa - D_pilota) / (2 × tan(A/2))

Dove:

• h = profondità di svasatura
• D_testa = diametro maggiore richiesto (di solito il massimo della testa della vite o leggermente inferiore per un montaggio a filo)
• D_pilot = diametro del foro pilota
• A = angolo di svasatura incluso (82°, 90° o 100°)
• Metodo di montaggio di prova: Utilizzare la vite vera e propria. Serrare delicatamente fino a quando non è inserita. Controllare con un regolo attraverso il foro. Puntare a filo a -0,05 mm (-0,002 in), a meno che il disegno non preveda una rientranza.

Quale velocità devo usare per uno svasatore? Iniziare con gli intervalli di velocità di superficie sopra indicati, convertire in RPM con il diametro dell'utensile, quindi regolare. Se si notano vibrazioni, ridurre il numero di giri o aumentare leggermente l'avanzamento; se si notano sbavature o bave, affilare l'utensile e utilizzare il refrigerante.

Controllo qualità, ispezione e risoluzione dei problemi dei fori di svasatura

Garantire l'accuratezza e la qualità dei fori di svasatura è essenziale sia per la funzionalità che per l'estetica. Un controllo di qualità e tecniche di ispezione adeguate consentono di identificare e correggere tempestivamente eventuali problemi, evitando costose rilavorazioni.

Misurazione del grado di fluidità: go/no-go, verifica dell'angolo, controllo della finitura superficiale

Tre controlli rapidi vi tengono fuori dai guai:

• Rossore: Posizionare un rasoio o una riga sul foro. La testa della vite deve essere a filo o appena sotto. Per la produzione, utilizzare un misuratore di scorrevolezza.
• Angolo: Utilizzare un calibro angolare per le svasature o verificare montando una vite standard nota e controllando il contatto.
• Finitura: Cercare anelli lisci e uniformi, privi di linee radiali. Se la lucentezza è irregolare, è possibile che la sede sia ovale o che l'utensile sia opaco.

Difetti comuni: vibrazioni, ovalizzazioni, bave, eccessiva svasatura; soluzioni rapide

• Chattering: Stabilizzare l'attrezzatura di lavoro, ridurre il numero di giri, utilizzare una punta più affilata o a più taglienti nei metalli, accorciare l'uscita dell'utensile e applicare il refrigerante. A volte una lama singola è utile nelle materie plastiche e nel legno.
• Ovalità: Controllare l'allineamento e la deviazione del mandrino. Utilizzare prima un trapano a punta, poi una svasatura.
• Bave: Aggiungere una leggera passata di sbavatura prima e dopo. Utilizzare un avanzamento e un fluido di taglio adeguati. Assicurarsi che i bordi siano affilati.
• Approfondimento: Misura di nascosto. Utilizzare la formula della geometria e testare le viti. Se si eccede, potrebbe essere necessaria una vite più grande o una riparazione della boccola.

Nota sulla produzione: gli errori di angolazione e profondità sono i motivi più comuni per cui i fori svasati vengono scartati. Un rapido controllo in corso d'opera con un calibro di profondità o un dispositivo di fissaggio di prova consente di ridurre la rilavorazione e di salvaguardare i tempi di produzione.

Visivo: matrice di risoluzione dei problemi (sintomo → causa → azione correttiva)

• Testa sbozzata dopo l'inserimento → Non abbastanza profonda o angolo sbagliato → Aumentare leggermente la profondità; verificare che l'angolo corrisponda al fissaggio
• La testa dondola nella sede → Disadattamento dell'angolo o sede ovale → Usare la punta angolare corretta; controllare il runout e il bloccaggio del lavoro
• Anelli di sfregamento sulla superficie → Numero di giri troppo alto/avanzamento troppo leggero/impostazione allentata → Diminuire il numero di giri, consolidare l'avanzamento, bloccare il pezzo, affilare l'utensile
• Bave sul bordo → utensile opaco o senza sbavatura → affilare/sostituire l'utensile; smussare leggermente prima della sede
• Segni di bruciatura (legno/plastica) → Eccesso di calore → Numero di giri inferiore, cicli di beccatura, trucioli chiari, utensile a lama singola

Perché il mio svasatore fa chattering? Di solito l'impostazione non è rigida, il numero di giri è troppo alto per il materiale o la punta è opaca. Ridurre la velocità, aumentare leggermente l'avanzamento, bloccare il pezzo e utilizzare un utensile più affilato o con un'altra scanalatura.

Metodi avanzati: Aerospaziale, elettronica e lamiera

Nell'industria aerospaziale, elettronica e delle lamiere, la svasatura di precisione è fondamentale. L'uso della giusta punta per svasare il metallo garantisce un accoppiamento sicuro e a filo. Questa sezione illustra le tecniche e gli strumenti per ottenere fori di svasatura perfetti in applicazioni di alta precisione, concentrandosi sulle sfide uniche di ciascun tipo di materiale.

Svasature aerospaziali a 100°: riduzione della resistenza all'avanzamento, riserbo delle sollecitazioni, stack-up in pelli sottili

Nel settore aerospaziale, le teste piatte a 100° distribuiscono il carico su un'area più ampia, favorendo l'assottigliamento delle pelli e riducendo le sollecitazioni. Le tolleranze si restringono per proteggere la struttura e l'aerodinamica. Le strategie includono una precisa posizione del pilota, il controllo della profondità per diametro e l'uso costante del refrigerante per evitare micro-strappi. L'ispezione comprende spesso controlli dell'angolo e letture del grado di smerigliatura dell'intero pannello.

Strategia di assottigliamento: formato (coniatura/punzonatura) vs. lavorato; limiti di assottigliamento

Per le lamiere sottili, le svasature formate (coniate da matrici) evitano l'eccessivo assottigliamento dovuto alla lavorazione. Se si deve lavorare, limitare la profondità per mantenere uno spessore residuo sicuro e utilizzare piastre di supporto per controllare la distorsione. Nelle lamiere impilate, trattare ogni strato in base al suo spessore e bloccare la pila per evitare slittamenti.

Utensili e automazione multi-operazione: frese per smussare, combinazioni di punti e lavelli, controllo della profondità basato su sonde

Sui centri di fresatura CNC, è possibile utilizzare una fresa a smusso per interpolare il cono a un diametro maggiore esatto. Gli utensili combinati che eseguono la puntatura e la svasatura consentono di risparmiare il cambio dell'utensile nelle piccole serie. Le sonde consentono di impostare la superficie Z effettiva e di controllare con precisione la profondità di svasatura in un lotto, anche in caso di variazioni del materiale.

Visivo: Casi di studio: esempi di tolleranze, foto di ispezioni; Riferimenti: specifiche aerospaziali e note tecniche.

Una tipica lunetta elettronica potrebbe avere una profondità di svasatura di ±0,1 mm per ottenere un aspetto pulito a filo con le parti anodizzate. Un pannello sottile per aeromobili può avere un'angolazione di ±1° e richiedere una rientranza sotto il filo per consentire la verniciatura. Utilizzate metodi di ispezione coerenti con il disegno.

Sicurezza, manutenzione e cura degli utensili

La sicurezza, la manutenzione e la cura degli utensili sono essenziali per garantire la longevità e l'efficacia delle vostre attrezzature. Una manutenzione regolare aiuta a prevenire l'usura, garantisce taglienti affilati e riduce il rischio di incidenti. In questa sezione, illustreremo le precauzioni di sicurezza, la corretta conservazione degli utensili e i consigli di manutenzione per mantenere gli utensili di svasatura in condizioni ottimali, assicurando operazioni fluide e risultati uniformi in ogni lavoro.

Nozioni di base sulla sicurezza: controllo dei trucioli, DPI, gestione del calore, sicurezza delle postazioni di lavoro

La svasatura può sembrare semplice, ma scheggiature e strappi sono comunque rischiosi. Indossate protezioni per gli occhi e fissate gli indumenti larghi. Bloccare il lavoro. Eliminare i trucioli con una spazzola o con l'aria in modo sicuro, lontano dalle persone. Tenete le mani lontane dagli utensili rotanti e non allungate mai la mano su un pezzo in rotazione.

Gestione della durata dell'utensile: intervalli di affilatura, uso del refrigerante (può raddoppiare la durata della punta), stoccaggio

Il refrigerante riduce il calore e può prolungare notevolmente la durata degli acciai e degli inossidabili. Affilare gli utensili quando si notano bordi opachi, aumento delle forze di taglio o peggioramento della finitura. Conservate gli utensili in una rastrelliera per evitare che i bordi di taglio si scontrino. Se si lavora in produzione, tenere traccia della durata degli utensili in base al numero di pezzi.

Controlli preventivi: scorrimento, usura dei bordi, condizioni del rivestimento; criteri di sostituzione

Controllare il runout del mandrino, soprattutto sui trapani portatili. Ispezionare il bordo. Se un utensile rivestito presenta un rivestimento consumato sulla superficie di taglio, è bene prevederne la sostituzione o la riaffilatura in tempi brevi. Sostituite gli utensili che si scheggiano sul bordo: rovineranno le finiture e aumenteranno il rischio di scarti.

Visivo: Lista di controllo: impostazione pre-volo, controlli in corso d'opera, manutenzione di fine turno.

• Prima del taglio: Confermare l'angolo, l'affilatura dell'utensile, la dimensione del pilota, l'attrezzatura, il refrigerante.
• In-process: Controllo della scorrevolezza del primo pezzo, della finitura superficiale e dell'evacuazione dei trucioli.
• Fine turno: Pulire gli utensili, registrare l'usura degli utensili, svuotare i vassoi porta trucioli, controllare il runout delle stazioni sospette.

Conclusione

In conclusione, la scelta del giusto svasatore è fondamentale per ottenere i migliori risultati in qualsiasi progetto che preveda l'uso di elementi di fissaggio. Che si tratti di metallo, legno o plastica, la chiave è assicurarsi che lo svasatore sia adatto al tipo di vite e al materiale per creare un foro svasato che si adatti perfettamente. Una svasatura piatta fornisce una finitura pulita e a filo, aiutando a prevenire le teste delle viti sporgenti e assicurando che gli elementi di fissaggio si inseriscano saldamente nel materiale. Dimensionando correttamente il foro per la vite e scegliendo l'angolo e la profondità di svasatura corretti, non solo si migliora l'estetica del progetto, ma se ne aumenta anche l'integrità strutturale. Con gli strumenti e le tecniche giuste, la svasatura diventa un processo semplice ed efficace per ottenere sempre risultati precisi e di alta qualità.
