Tumbling & Vibratory Finishing : Guide pour les pièces et les machines

Le culbutage et la finition vibratoire sont des méthodes de “finition de masse”. Les services professionnels de finition de masse s'appuient sur ces méthodes pour traiter de grands volumes de pièces avec une qualité constante et reproductible. Dans l'industrie de la finition au sens large, ces techniques sont essentielles pour préparer les surfaces en vue de l'assemblage final ou du revêtement. Ils traitent de nombreuses pièces à la fois à l'aide d'un récipient (tonneau, bol ou cuve), de produits en vrac et souvent d'un composé. Pour un acheteur technique, le plus difficile n'est pas la définition. Ce qui est difficile, c'est de savoir ce qu'il adviendra des arêtes, des trous et des surfaces lorsque le processus de finition des métaux fonctionnera réellement. Dans la fabrication de précision, l'arrondi des bords des pièces CNC est rarement un accident ; il s'agit d'une spécification requise pour la sécurité, l'adhérence du placage ou l'assemblage. Pour ceux qui recherchent des services professionnels de tournage et de fraisage CNC, Uneed propose des solutions d'usinage de précision pour les composants qui nécessitent des tolérances exactes et un ébavurage fiable. Selon les normes et les ressources techniques fournies par ASM Au niveau international, ces techniques sont essentielles pour obtenir l'intégrité de la surface spécifiée.

Ce guide se concentre sur la faisabilité : quelle méthode convient à la géométrie de votre pièce, comment le processus de finition vibratoire enlève de la matière, quels sont les réglages qui constituent des points de départ valables et comment polir efficacement des pièces pour obtenir une finition miroir.

Finition par culbutage ou par vibration : laquelle utiliser ?

Lors de l'évaluation de la finition au tonneau par rapport aux méthodes vibratoires, le choix dépend de la fragilité de vos composants CNC. La différence réside dans la manière dont le mouvement est créé et dont les pièces se déplacent par rapport au support.

• Tambour de culbutage : Un tambour rotatif soulève les pièces et les médias pour les faire tomber en cascade. Cette méthode est agressive et convient aux environnements difficiles. tournage CNC les pièces présentant des bavures importantes.
• Finition vibratoire : le média circule autour des pièces qui restent généralement immobiles. Cette méthode est idéale pour les pièces délicates. fraisage CNC les pièces à parois minces ou à géométrie interne complexe.

Dans le cas du culbutage en tonneau (finition rotative/en tonneau), un tambour rotatif soulève les pièces et les produits, qui descendent ensuite en cascade. Dans la finition vibrante, un bol ou un bac vibrant fait circuler le support tandis que les pièces restent en place. Ce changement de mouvement relatif est à l'origine de la plupart des compromis pratiques : vitesse, risque d'éraflures, accès aux caractéristiques internes et homogénéité de la finition sur l'ensemble d'un lot.

Analyse comparative des facteurs de performance du culbutage des tonneaux et de la finition vibratoire

Deux questions de faisabilité permettent généralement de trancher :

1. La pièce peut-elle tolérer des contacts et des chocs entre pièces ?
2. Vous avez besoin d'une action cohérente à l'intérieur de trous, de fentes ou d'éléments encastrés ?

Optimisation du culbutage des fûts pour l'ébavurage lourd et la gestion des empreintes d'impact

Le culbutage au tonneau s'impose lorsque vous avez besoin d'un ébavurage agressif et que la pièce peut tolérer des impacts. Le tambour rotatif crée un comportement répété de soulèvement et de chute. Les pièces et les supports roulent puis glissent le long de la “colline” de la charge. Cette action en cascade permet d'éliminer les bavures les plus lourdes et les arêtes vives, en particulier sur les pièces les plus dures.

La même cascade est également à l'origine des indentations. Lorsque des pièces sont transportées vers le haut et tombent ensuite, elles peuvent se heurter les unes les autres. Même en présence d'un support, une pièce lourde peut momentanément “faire le pont” et heurter directement une autre pièce. Les faces planes, les surfaces cosmétiques et les angles vifs sont des victimes courantes. Si votre pièce présente des parois minces, des nervures délicates ou des caractéristiques qui peuvent être recouvertes par grenaillage, le tonneau est un point de départ plus risqué.

Un malentendu courant consiste à penser qu'un temps de culbutage plus long est toujours utile. Dans la pratique, une exposition plus longue peut continuer à arrondir des bords qui étaient déjà acceptables. Si l'état des bords est important, le culbutage des tonneaux doit faire l'objet d'essais minutieux et d'inspections fréquentes afin d'éviter tout traitement excessif.

Tirer parti de la finition vibratoire pour les pièces stationnaires et l'accès aux caractéristiques internes

La finition vibratoire est souvent le meilleur choix lorsque la géométrie de la pièce présente des caractéristiques internes, lorsque les dommages esthétiques sont inacceptables ou lorsque vous avez besoin d'un chemin progressif entre l'élimination des bavures et une finition plus lisse. Comme les pièces sont pour la plupart stationnaires, le média peut circuler autour et à travers les caractéristiques plutôt que de compter sur l'orientation aléatoire de la pièce lorsque la charge est en mouvement.

Ce comportement “le support fait le mouvement” est également la raison pour laquelle la finition vibratoire est souvent décrite comme plus douce pour les pièces délicates. Le mot “doux” peut toutefois être trompeur. Le processus enlève toujours de la matière et peut encore arrondir les bords. Il tend simplement à réduire les impacts incontrôlés entre les pièces par rapport à un tonneau en cascade.

D'un point de vue mécanique, les sources décrivent l'enlèvement de matière comme étant principalement dû à de nombreux petits impacts normaux à faible vitesse (<1 m/s), ce qui explique pourquoi le processus peut être contrôlé lorsque les réglages et les supports sont sélectionnés avec soin.

Quelle est la différence entre le culbutage et la finition vibratoire ?

Le culbutage en tonneau fait tourner un tambour de sorte que les pièces et le média se mettent en cascade, ce qui est bon pour l'ébavurage lourd, mais augmente le risque de bosses et de dommages entre les pièces. La finition par vibration utilise un bol ou un bac vibrant dans lequel le produit circule autour des pièces qui restent généralement en place. Cela facilite la finition des trous et des caractéristiques internes et permet souvent d'obtenir des finitions plus lisses avec moins d'impacts incontrôlés.

Mécanique technique et processus de finition vibratoire

Pour juger de la faisabilité, il est utile de remplacer des termes vagues comme “frottement” par une image plus claire de ce qui bouge, de ce qui entre en contact avec la surface et de la manière dont vous contrôlez l'agressivité.

Principes fondamentaux des cuves vibrantes et principes pratiques de finition en masse

Une machine de finition vibrante est un récipient vibrant (souvent un bol ou une cuve) chargé de.. :

• les pièces (vos composants)
• médias (formes abrasives ou de brunissage)
• composé (souvent utilisé dans les procédés humides, et parfois dans les procédés secs contrôlés)

“La ”finition en masse" signifie que de nombreuses pièces sont traitées ensemble et que l'énergie de finition est répartie sur l'ensemble du lot par le biais du mouvement du support. Cela a une implication directe : la cohérence d'une pièce à l'autre dépend de la stabilité du flux de média, de la stabilité du chargement et de la séparation entre les étapes.

Visuel : diagramme étiqueté simplifié (bol/tube + flux de fluides)

En pratique, vous réglez le processus en modifiant les paramètres de vibration, le type et la taille du support, le choix et la concentration du composé, ainsi que le mélange de charges. Si l'un de ces éléments est modifié, le taux d'enlèvement et la modification de la surface peuvent changer suffisamment pour avoir de l'importance.

Mécanismes d'enlèvement des matériaux par érosion des particules à faible vitesse

De nombreuses explications en atelier décrivent la finition vibratoire comme un “frottement” ou une “rectification”. Ce langage correspond à l'apparence du procédé : les pièces semblent glisser contre un support. Les descriptions axées sur la recherche mettent l'accent sur quelque chose de plus spécifique : le principal mécanisme d'enlèvement est l'érosion due à des impacts répétés de particules normales, avec des vitesses d'impact inférieures à 1 m/s.

C'est important parce que l“”érosion par les impacts" suggère que vous devriez penser en termes de.. :

• la fréquence des impacts (contrôlée par les paramètres de vibration et la mobilité des médias)
• la dureté des impacts (influencée par l'amplitude, la masse du support et la densité de la charge)
• l'endroit où se produisent les impacts (géométrie et possibilité pour les médias d'atteindre une surface)

Cela explique également pourquoi de petits changements dans le chargement peuvent provoquer un changement important. Si les supports s'agglutinent ou se séparent en fonction de leur taille, les impacts deviennent inégaux. La finition devient alors inégale.

Flux de travail par étapes, de l'ébavurage initial au polissage final

Pour obtenir des résultats reproductibles, il est normal de procéder par étapes. Essayer de passer de “l'élimination des bavures” au “polissage miroir” en une seule étape crée souvent des déchets évitables, parce que les moyens d'élimination des bavures sont généralement trop agressifs pour l'aspect final.

Visuel : diagramme de processus

• Découpe/ébavurage : Les médias les plus grossiers éliminent les bavures et commencent à arrondir les bords.
• Coupe intermédiaire : Réduit les rayures et uniformise l'état des arêtes.
• Brûlage : lisse les pics et peut éclaircir les surfaces, souvent en utilisant un support en acier.
• Polissage : les médias fins visent la brillance et une surface plus raffinée.

Cette approche par étapes est la pierre angulaire de la finition professionnelle des métaux, garantissant que chaque étape s'appuie sur la précédente.

Ce modèle par étapes permet également de répondre à une question fréquemment posée par les acheteurs : À quoi sert l'ébavurage vibratoire ? Il sert à éliminer les bavures d'usinage et à adoucir les arêtes vives dans les lots, et il constitue souvent la première étape avant le brunissage ou le polissage.

Comment fonctionne la finition vibrante ?

Une machine de finition vibrante fait vibrer un bol ou une cuve de manière à ce que le matériau circule autour des pièces. La matière est enlevée principalement par de nombreux impacts de petites particules (inférieurs à 1 m/s) et par des contacts répétés sur les bords et les points hauts. Le processus est généralement exécuté par étapes, en commençant par le découpage/l'ébavurage et en progressant vers le brunissage et le polissage au fur et à mesure que la surface devient plus lisse.

Paramètres opérationnels et réglages techniques du démarreur

C'est dans les réglages que la faisabilité devient réelle. De mauvais réglages peuvent se traduire par des cycles lents, des arêtes endommagées ou une finition qui ne converge jamais. Les chiffres ci-dessous correspondent à des fourchettes de départ tirées de sources citées, et constituent des conseils plutôt que des garanties pour un alliage, un type de bavure ou une géométrie donnés.

Lignes directrices en matière d'amplitude pour la coupe contrôlée et la finition de surface

L'amplitude est la “course” de la vibration (la distance parcourue par le vaisseau à chaque cycle). Dans les plages prises en charge, une amplitude plus élevée tend à accroître l'agressivité. Une amplitude plus faible favorise une action plus douce et permet de préserver une géométrie délicate, au prix d'une coupe plus lente.

Visuel : tableau des réglages du démarreur (amplitude)

Il s'agit de points de départ. La forme de la pièce détermine toujours où va l'énergie. Les ailettes minces et les angles aigus subiront davantage de changements que les larges surfaces planes, car les impacts se concentrent sur les bords.

Ceci est directement lié à la question suivante : le culbutage modifie-t-il les dimensions des pièces ? Oui, c'est possible. Toute étape de coupe enlève de la matière, et les arêtes sont le premier endroit où l'on observe des changements. En l'absence d'essais spécifiques à la pièce, vous devez supposer qu'un certain arrondi des arêtes et une modification de la surface sont possibles.

Guidage de l'amplitude à haute fréquence pour les pièces lourdes

Les pièces lourdes se comportent différemment car elles résistent au mouvement et peuvent “plonger” dans le support. Pour les pièces lourdes, il est conseillé d'utiliser des amplitudes modérées de 2,38 à 3,18 mm à des fréquences élevées.

La conclusion pratique n'est pas que les pièces lourdes sont impossibles à traiter par vibrofinition. C'est qu'une amplitude très élevée n'est pas le seul moyen d'obtenir une puissance de coupe, et qu'elle peut augmenter les risques. Avec des pièces lourdes, on recherche souvent une circulation stable du média plutôt qu'un mouvement spectaculaire de la pièce.

Lignes directrices concernant la vitesse de rotation pour l'ébavurage et le polissage au tambour

Dans le cas du culbutage de tonneaux, la vitesse de rotation contrôle le comportement de la cascade. Les plages de vitesse de rotation de départ prises en charge sont les suivantes :

Visuel : feuille de calcul du régime de rotation du culbuteur à barillet

Une vitesse de rotation plus élevée pour l'ébavurage permet d'obtenir une cascade plus active. Une vitesse de rotation plus faible pour le polissage permet un mouvement de charge plus calme afin de réduire les impacts et d'obtenir un changement de surface plus doux.

Quelle amplitude dois-je utiliser pour l'ébavurage vibratoire par rapport à la finition ?

L'amplitude de départ pour le découpage/ébavurage vibratoire est de 2 à 4 mm, tandis que la finition commence souvent aux alentours de 1 à 2 mm. Les amplitudes de coupe tendent à éliminer les bavures plus rapidement, mais peuvent augmenter l'arrondi des bords si le temps n'est pas contrôlé. Les amplitudes de finition sont moins agressives et sont utilisées après l'élimination des bavures pour améliorer la finition de la surface avec moins de risques pour les caractéristiques délicates.

Planification des contrôles de processus pour la sécurité et l'environnement

• Finition à sec : captage des poussières, entretien ménager, équipement de protection individuelle
• Finition par voie humide : séparation des solides, gestion des eaux usées, élimination conforme des boues usées.
• Généralités : contrôle de l'exposition au bruit, protection/verrouillage autour des équipements vibrants La planification des contrôles réduit les risques pour les opérateurs et les pièces.

Le mouillage ou le séchage n'est pas seulement un choix d'ordre ménager. Il modifie la propreté, le comportement de coupe du support et la gestion des résidus sur la pièce.

Mise en œuvre de la finition par vibration humide pour des surfaces plus propres et le recyclage de l'eau

La finition vibratoire humide utilise de l'eau et un composé. Les sources décrivent cette méthode comme étant préférable lorsque vous avez besoin de finitions plus propres, et elles notent que l'eau peut être recyclée lors de l'utilisation.

Le traitement par voie humide est tout à fait adapté lorsque :

• vous devez réduire les résidus sur les pièces
• vous souhaitez un état de surface plus cohérent d'une étape à l'autre
• vous passez de la coupe à des étapes ultérieures telles que le brunissage ou le polissage, où la propreté est importante.

Visuel : tableau des avantages et inconvénients de la finition par vibration humide

Évaluation des résultats de la finition vibratoire à sec et des contraintes opérationnelles

La finition vibratoire à sec est utilisée lorsque l'eau n'est pas souhaitée ou lorsqu'une étape à sec correspond aux besoins de finition de la pièce. Les procédés à sec peuvent être utiles pour certains objectifs de polissage ou de séchage, mais des contraintes apparaissent rapidement :

• Le contrôle des poussières et des résidus devient central.
• La gestion de la chaleur et des frottements peut être plus difficile à percevoir et à contrôler.
• L'entraînement de fines abrasives peut contaminer les étapes d'apparition ultérieures si le même média est réutilisé sans séparation.

Si vous visez une finition de surface polie, les marches à sec peuvent faire partie du plan, mais elles ont tendance à exiger une hygiène et une séparation plus strictes pour maintenir la surface cohérente.

Gestion des composés et de l'eau pour améliorer le nettoyage et réduire les résidus

Les composés sont des agents de traitement qui soutiennent :

• coupe : aide à maintenir une action abrasive cohérente
• le nettoyage : éloigner les fines et les copeaux de la surface
• éclaircissement : favoriser l'obtention d'une surface d'aspect plus net à un stade donné

Ils permettent également de réduire les résidus qui, autrement, adhéreraient aux pièces et aux supports.

Visuel : liste de contrôle de la gestion des composés et de l'eau

La finition vibrante humide est-elle meilleure que la finition sèche ?

La finition vibratoire humide est souvent préférée lorsque vous avez besoin de surfaces plus propres et d'un meilleur contrôle des résidus, et les sources notent que l'eau peut être recyclée à l'usage. La finition à sec est encore utilisée lorsque l'eau n'est pas souhaitée ou lorsqu'une étape à sec correspond à l'objectif de finition. Le meilleur choix dépend de l'objectif de finition et de la sensibilité de la pièce aux résidus, à la contamination ou aux particules fines piégées dans les caractéristiques internes.

Sélection stratégique des supports pour l'ébavurage et l'affinage des surfaces

Le choix du support est l'endroit où de nombreuses décisions de faisabilité sont gagnées ou perdues. Le support détermine la forme du contact, l'accès aux trous/fentes et la rapidité avec laquelle les bords changent.

• Supports céramiques : généralement utilisés pour le découpage et l'ébavurage
• Supports en acier : couramment utilisés pour le polissage et le lissage des surfaces.
• Supports plastiques/organiques : souvent utilisés pour le polissage, le séchage ou la finition en douceur.

Forme des médias + risque lié aux caractéristiques internes

• Triangles/bords : bons pour les coins mais peuvent se loger dans les petits trous
• Cylindres : flux stable, accès modéré aux créneaux horaires
• Billes/sphères : excellent pour le polissage et la réduction de la formation de ponts Conseils : Toujours valider la forme du média par rapport aux plus petites caractéristiques internes afin d'éviter les pontages ou les tassements.

Types de supports courants (céramique, plastique, acier, organique) (Visuel : matrice de décision entre les étapes et les supports)

Le choix du bon support est essentiel pour ceux qui ont besoin de polir des pièces sans perdre la précision dimensionnelle.

Visuel : matrice de décision étape-média (conceptuelle)

Cette matrice répond également aux questions suivantes Quels sont les médias utilisés pour la finition vibratoire ? En pratique, le choix du média dépend de l'étape : média de coupe au début, puis média moins agressif, puis brunissage (souvent un média en acier), puis média fin pour le polissage. L'essentiel est qu'un seul média couvre rarement tous les objectifs sans compromis.

Facteurs clés des médias, y compris la géométrie des matériaux et les objectifs d'état de surface

La sélection des médias doit se faire à partir de trois contraintes :

1. Matériau de la pièce : Les métaux plus tendres peuvent voir leur surface se modifier rapidement. Les matériaux plus durs peuvent nécessiter une exposition plus longue à la coupe ou des médias plus agressifs. Étant donné que ce guide se limite aux données fournies, la règle de sécurité consiste à traiter les alliages inconnus comme des “essais nécessaires” et non comme des “recettes par défaut”.”
2. Géométrie et caractéristiques internes : Les trous, les fentes et les contre-dépouilles présentent deux risques opposés :
   1. Les médias trop volumineux ne peuvent pas atteindre la fonction.
   2. Les supports trop petits peuvent se loger ou se tasser, surtout si des particules fines s'accumulent.

La finition vibratoire est souvent choisie parce que le mouvement du média permet d'atteindre les caractéristiques internes de manière plus fiable que le culbutage. Mais cet avantage n'est valable que si la taille et la forme du média sont compatibles avec vos plus petites ouvertures.

3. Objectif de finition (rayon des bords et brillance) : L'élimination des bavures et la brillance poussent dans des directions différentes. L'élimination des bavures favorise un contact agressif et une longue durée. Le brillant favorise un contact contrôlé et une séparation nette des étapes. Si vous avez besoin des deux, le traitement par étapes est le plan le plus sûr.

Prévention de l'endommagement des caractéristiques grâce à la stratégie de charge et aux systèmes de séparation

Même si la finition vibratoire tend à maintenir les pièces pratiquement immobiles, celles-ci peuvent toujours se toucher. L'agglutination et l'imbrication sont fréquentes lorsque les pièces présentent des crochets, des poches profondes ou des formes complémentaires.

Les diviseurs et les séparateurs sont des outils de contrôle pratiques. Ils réduisent le contact entre les pièces et aident à prévenir les dommages. Ils permettent également de stabiliser la répartition des pièces dans le bol ou la cuve afin d'obtenir une finition plus uniforme.

Visuel : diagramme de configuration (conceptuel)

La stratégie de chargement est également importante. Si trop de pièces sont chargées, le support ne peut pas circuler. Si trop peu de pièces sont chargées, les pièces peuvent se déplacer plus que prévu et entrer en collision.

Cela renvoie à la question suivante : les pièces CNC délicates peuvent-elles être culbutées ? Elles peuvent parfois être finies dans la masse, mais les pièces CNC délicates sont plus exposées au culbutage en tonneau en raison des impacts en cascade. La finition vibratoire est souvent le premier essai le plus sûr car le média peut agir comme un tampon, mais elle nécessite toujours des séparateurs, un chargement contrôlé et des réglages prudents pour éviter d'endommager les bords.

Maintien de l'hygiène des procédés pour éviter le transfert d'abrasif entre les étapes

La rémanence est un obstacle à la répétabilité. Si les particules fines du produit de coupe ou les résidus de composés passent dans le brunissage ou le polissage, cette dernière étape peut hériter de rayures ou d'un voile qui ne seront jamais nettoyés.

Visuel : liste de contrôle du flux de travail en deux étapes

Au-delà du bol et de la cuve : Machines ovales et à alimentation directe

• Bols ovales : amélioration de la séparation des pièces et du contrôle du flux pour certaines géométries
• Systèmes à alimentation directe / en ligne : ils conviennent au traitement continu lorsque les pièces peuvent être transportées avec un temps d'arrêt contrôlé. Ces options complètent les machines à bol et à cuve, en particulier lorsque la géométrie ou les besoins de débit diffèrent.

Le choix d'une machine ne se résume pas à la question de savoir quelle est la meilleure, mais plutôt à celle de la configuration du flux et de la forme de la pièce. La tendance de votre pièce à s'enchevêtrer, à s'emboîter ou à piéger le média détermine souvent le type de machine approprié.

Comparaison de la géométrie des bols et des tubes vibrants pour un écoulement optimal des pièces

Visuel : tableau de comparaison entre cuvette et baignoire

Si vos pièces sont longues, plates ou susceptibles de s'emmêler, une cuve peut faciliter les stratégies de séparation. Si vos pièces sont plus petites et que vous avez besoin d'un traitement par lots compacts, un bol est souvent la solution par défaut.

Augmentation de la production grâce à la cohérence des lots et à l'automatisation des systèmes

Les systèmes vibratoires sont décrits comme étant plus complexes et plus coûteux que les tambours à barillet. La complexité ne réside pas seulement dans le système d'entraînement. Elle concerne également les besoins annexes : dosage des composés (pour les procédés humides), manipulation de l'eau, séparation des fluides et contrôles des procédés nécessaires pour maintenir la stabilité des résultats.

Cette complexité est généralement récompensée par l'uniformité et la qualité de la surface, ainsi que par une usure moindre des pièces par rapport aux impacts de tumbling non contrôlés. Mais la faisabilité doit être évaluée par des essais, car une même pièce peut se comporter très différemment en fonction de la charge et de sa tendance à s'emboîter.

Identification des scénarios de production adaptés aux tonneaux rotatifs

La finition rotative/au tonneau est encore utile lorsque l'ébavurage lourd est l'objectif principal et que le risque cosmétique de la surface est acceptable. Les tonneaux sont également simples d'un point de vue mécanique. Si un processus est déjà stable et que la famille de pièces tolère les bosses, le culbutage au tonneau peut rester une option pratique.

Les tonneaux peuvent également être utilisés pour le polissage à des vitesses inférieures (18-22 tr/min) lorsque les impacts doivent être réduits. Cependant, la limitation des caractéristiques internes demeure : un tonneau ne présente pas de manière fiable chaque trou ou cavité au produit, de la même manière qu'un flux vibrant peut le faire.

Cadre de décision de l'acheteur pour la fragilité des pièces et les exigences de débit

Visuel : organigramme de sélection (conceptuel)

Dépannage et contrôle des processus pour des résultats reproductibles

La finition de masse connaît des défaillances prévisibles. La plupart des problèmes proviennent d'un flux de média instable, d'une variation de chargement d'un lot à l'autre ou d'une contamination de l'étape.

Identifier les causes profondes des finitions inégales et des déséquilibres de charge

Visuel : matrice de dépannage

La surcharge est une cause fondamentale fréquente, car elle semble efficace mais bloque le mouvement du média. Dans les systèmes à bol et à barillet, une charge trop importante réduit le nombre de contacts efficaces par surface.

Amélioration de la répétabilité grâce aux diviseurs et aux échantillons de contrôle validés

La répétabilité s'améliore généralement lorsque vous traitez la finition comme une recette contrôlée et non comme un art.

Un cas industriel documenté sur l'optimisation de l'ébavurage a décrit plusieurs contrôles pratiques :

• l'ajout de séparateurs pour éviter que les pièces ne se collent les unes aux autres
• l'agitation des milieux avant leur utilisation pour réduire les effets de la séparation
• l'utilisation d'un traitement en deux étapes avec des supports différents pour la coupe et pour la finition
• valider les changements à l'aide d'échantillons de contrôle (une pièce connue conservée à des fins de comparaison)

Ces contrôles correspondent bien aux modes de défaillance les plus courants. Les diviseurs réduisent l'agglutination. L'agitation est utile lorsque le produit se sépare en fonction de sa taille ou de sa densité pendant le stockage ou le transport. Les recettes en deux étapes réduisent la contamination entre “l'élimination des bavures” et “l'obtention d'une belle apparence”. Les échantillons de contrôle permettent de détecter les dérives avant qu'un lot complet ne soit traité.

C'est également à ce stade que la question “Combien de temps dure le processus vibratoire ?” doit être traitée avec soin. La durée du cycle dépend de la taille des bavures, du matériau, du support, de l'amplitude et du plan de travail. En l'absence d'essais portant sur des pièces spécifiques, toute affirmation relative à une durée fixe n'est pas fiable. Les échantillons de contrôle vous permettent d'arrêter un cycle lorsque la pièce est "suffisamment faite", au lieu de deviner.

Reconnaître l'arrondi excessif des bords pour éviter le surtraitement

Le surtraitement est fréquent parce qu'il est facile de prolonger la finition “au cas où”. Il peut en résulter un arrondi excessif des bords ou une modification indésirable de la surface. Étant donné qu'aucun seuil vérifié n'est fourni ici, l'approche la plus sûre est l'inspection basée sur le modèle.

Les signes d'un traitement excessif sont les suivants

• les arêtes perdent la netteté voulue au-delà des besoins fonctionnels
• les coins paraissent “fondus” par rapport à un échantillon de base
• un changement dans la façon dont les pièces s'ajustent ou s'assemblent, même si les bavures ont disparu
• caractéristiques internes présentant un lissage involontaire qui modifie l'engagement (filets, caractéristiques de pressage ou sièges tranchants)

L'essentiel est que l'arrondi des bords des pièces de précision fabriquées par CNC est souvent le premier changement mesurable dans le cycle de fabrication. L'élimination des bavures et l'arrondi des bords sont liés. Si votre conception nécessite des arêtes nettes, vous devez planifier des étapes de coupe conservatrices et procéder à des inspections précoces.

Liste de contrôle de la qualité pour les points d'inspection a posteriori

Visuel : Liste de contrôle CQ

Études de cas illustrant les normes de finition haute performance

Les études de cas ne remplacent pas les essais, mais elles montrent à quoi ressemble un “bon” contrôle et quels sont les problèmes auxquels on peut s'attendre.

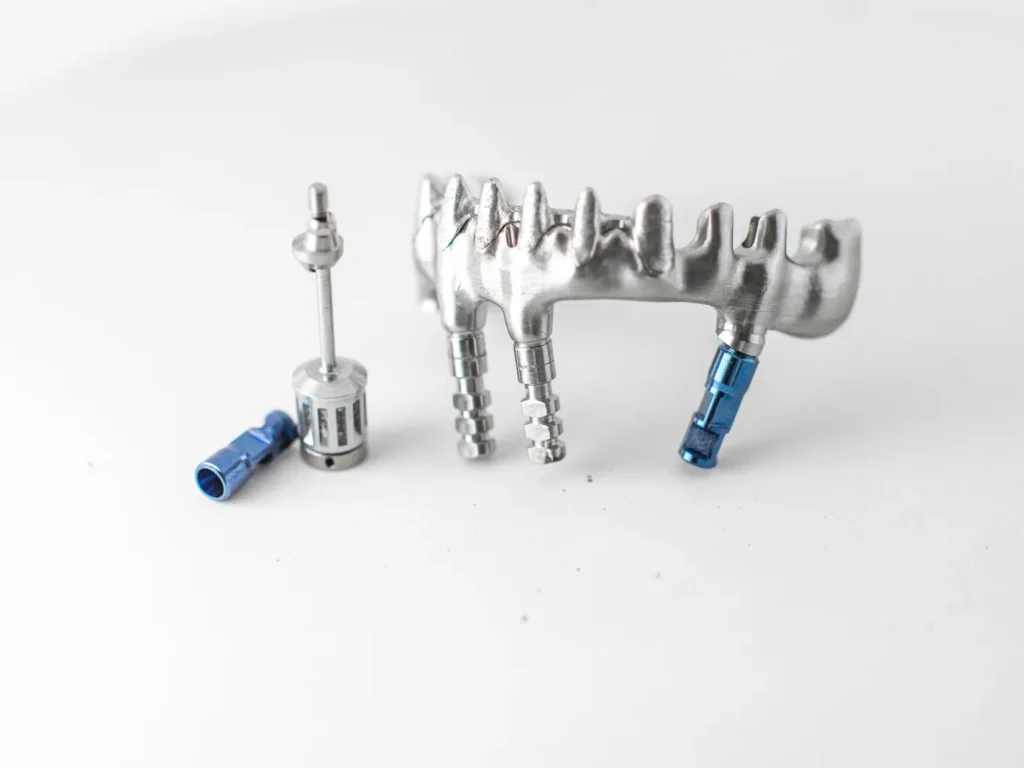

Étude de cas de l'industrie médicale sur la préparation vibratoire pour l'intégrité du placage

Dans un rapport de cas industriel, des composants médicaux délicats devaient être ébavurés avant d'être plaqués. La méthode utilisée était la finition vibratoire dans un bol avec des produits et des composés. Le résultat rapporté était des bords lisses permettant l'adhérence du placage sans le risque de dommage associé à une finition par culbutage plus agressive.

La leçon technique n'est pas “la vibration fonctionne pour toutes les pièces médicales”. C'est que lorsque le placage ou l'adhésion se fait en aval, l'uniformité de la surface et la prévention des dommages importent autant que l'élimination des bavures. La finition vibratoire est souvent choisie parce que les pièces peuvent être tamponnées par le mouvement du média au lieu d'être écrasées les unes contre les autres dans une cascade.

Étude de cas sur l'optimisation de la fabrication à l'aide de recettes média échelonnées

Un autre rapport de cas portait sur des finitions de surface incohérentes dues à l'agglutination des pièces et à la séparation des supports. Les mesures correctives ont consisté en des contrôles pratiques du processus : des séparateurs pour éviter le collage, l'agitation du support avant utilisation et un processus en deux étapes (support adapté à la coupe, puis un autre à la finition). Le processus a été validé à l'aide d'échantillons de contrôle.

Ce qu'il faut retenir, c'est qu'une “finition irrégulière” est souvent un problème de système, et non un mystérieux problème de matériau. Si vos pièces présentent des résultats bons et mauvais de manière aléatoire, examinez d'abord l'agglutination, le niveau de charge et la séparation des étapes avant de modifier les alliages ou les paramètres d'usinage.

Étude de cas de polissage général pour le décalaminage et l'éclaircissement par voie humide

Un troisième rapport de cas industriel décrit des pièces usinées générales traitées dans un bac vibrant à l'aide de médias et de composés pour ébavurer, détartrer, nettoyer et faire briller. Le procédé par voie humide a été mis en avant pour sa capacité à produire des finitions plus lisses et à permettre l'utilisation d'eau recyclable dans la configuration du procédé.

L'enseignement technique est que la finition vibratoire par voie humide peut permettre un traitement à objectifs multiples lorsque la propreté est contrôlée. Elle confirme également qu'un format de cuve peut être utile pour certaines formes de pièces et stratégies de lots, en particulier lorsqu'une séparation des voies ou une stabilité du flux est nécessaire.

AAP : La finition vibratoire peut-elle ébavurer des pièces délicates (par exemple, des composants médicaux) ?

C'est possible, et cette méthode est souvent choisie pour les pièces délicates, car les pièces restent pratiquement immobiles pendant que le média circule autour d'elles. Cela dit, “doux” ne signifie pas “pas de changement de matériau”. Utilisez des réglages prudents (amplitudes de finition si possible), évitez le contact entre les pièces avec les diviseurs et confirmez les résultats avec des échantillons de contrôle et une inspection étape par étape.

Conseils pratiques : Choisir la finition par culbutage et par vibration pour vos pièces

Le choix est généralement déterminé par trois éléments : la tolérance aux chocs, la nécessité d'une finition des caractéristiques internes et la nécessité d'un traitement échelonné pour atteindre l'objectif de finition.

Résumé de la géométrie des pièces et des objectifs de finition en fonction de la méthode du tonneau et de la méthode vibratoire

Visuel : tableau de décision

Manuels de finition standard pour l'ébavurage et le polissage avec plages d'amplitude et de vitesse de rotation

Il ne s'agit pas de recettes universelles. Il s'agit de “premiers essais” défendables, basés sur des gammes soutenues.

Visuel : carte de recettes d'une page (gammes de démarrage)

Deux notes pratiques pour les procès :

• Si vous voyez des bosses, réduisez d'abord le contact entre les pièces (diviseurs, changements de chargement) avant de supposer que les réglages sont erronés.
• Si l'élimination des bavures est lente, vérifiez que le support circule bien. Une surcharge peut rendre inutile l'expression “plus de temps”.

Protocoles de validation des essais pour les échantillons de contrôle Séparation par étapes et flux d'inspection basés sur des rapports techniques

Pour les décisions d'ingénierie, la validation doit répondre à trois questions :

1. La fonction de la pièce reste-t-elle inchangée là où c'est important ? Étant donné que l'enlèvement par vibration se fait par des impacts répétés (inférieurs à 1 m/s), il peut encore modifier les arêtes et les détails les plus fins. Vérifiez l'état des arêtes sur les caractéristiques critiques après chaque étape, et pas seulement à la fin.
2. La finition est-elle homogène sur l'ensemble du lot ? La finition de masse est une question de cohérence. Utilisez des échantillons de contrôle et comparez les lots. Si des variations apparaissent, il faut rechercher une agglutination, une séparation des supports ou une contamination entre les étapes.
3. Les caractéristiques internes peuvent-elles être finies sans piéger les médias ou les résidus ? Si les trous et les fentes sont obligatoires, validez l'accès à l'avance en utilisant des points d'inspection qui reflètent vos besoins fonctionnels.

Ce document aborde également la question suivante Le culbutage est-il moins cher que l'ébavurage manuel ? Les sources fournies ne donnent pas de chiffres vérifiés sur les coûts. En général, la finition en série peut réduire le travail manuel parce qu'elle traite des lots, mais elle peut augmenter les coûts de l'équipement, des supports et du contrôle du processus. La seule façon de juger que l'ébarbage est “moins cher” est de procéder à un essai et de comparer l'effort total : le temps de travail évité par rapport au risque de configuration, d'inspection et de retouche.

Liste de contrôle finale

Visuel : liste de contrôle finale

Une règle de décision propre est la suivante : si les caractéristiques internes sont importantes ou si le risque cosmétique est élevé, il faut commencer par la finition vibratoire et l'utilisation de médias échelonnés. Si la pièce est dure et que l'objectif est d'éliminer les bavures importantes, le culbutage au tonneau est souvent possible, mais il faut prévoir des indentations et des contrôles de changement d'arête.

FAQ

Références

https://www.asminternational.org/
