La fonte d'aluminium : Procédés, alliages, utilisations de la fonderie d'aluminium

L'aluminium moulé est-il solide ? La fonte d'aluminium offre un rapport poids/résistance élevé, une résistance à la corrosion et une excellente conductivité thermique, ce qui en fait un matériau de choix pour l'automobile, l'aérospatiale, l'électronique et les produits industriels. Ce guide explique comment la fonte d'aluminium est fabriquée, quels alliages choisir, quelles règles de conception permettent d'éviter les défauts et comment s'approvisionner en pièces de qualité à grande échelle.

Principaux enseignements

• Définition rapide : L'aluminium moulé est un alliage d'aluminium mis en forme par la coulée ou l'injection de métal en fusion dans un moule (matrice, sable, moule permanent, cire perdue).
• Pourquoi c'est important : Léger, solide, résistant à la corrosion et conducteur thermique/électrique.
• Idéal pour : Pièces complexes à parois minces avec des tolérances serrées par moulage sous pression de l'aluminium.
• La production en un coup d'œil : Fusion (~660°C), purification (dégazage à l'argon), injection (300-50 000 psi), refroidissement/éjection (cycles de <1 minute), finition (découpage, grenaillage, CNC, rayons X).
• Durabilité : L'aluminium recyclé utilise ~5% d'énergie primaire ; >75% d'aluminium jamais produit reste en usage.
• Ce que vous obtiendrez : Comparaisons de processus, sélection des alliages, règles DFM, prévention des défauts, études de cas, calculateurs, liste de contrôle pour les appels d'offres.

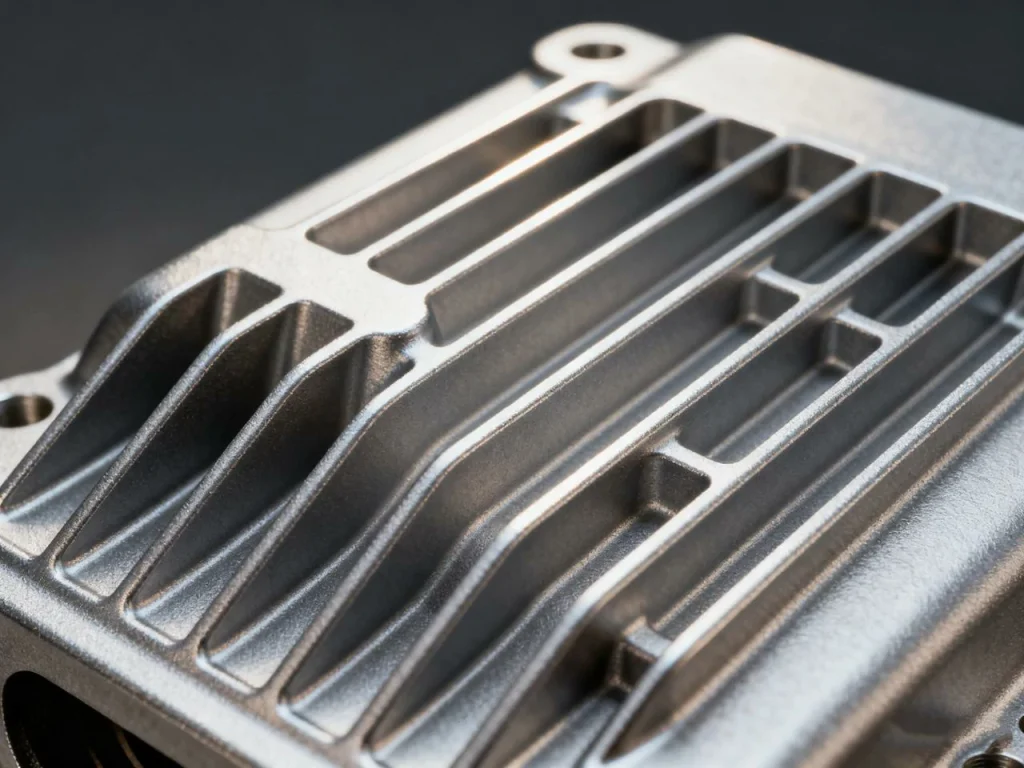

Qu'est-ce que la fonte d'aluminium ?

La fonte d'aluminium est un alliage d'aluminium qui est fondu et versé dans un moule en aluminium, où il se solidifie pour prendre la forme d'un filet ou d'un quasi-réseau. Cette méthode de fabrication de l'aluminium moulé permet d'utiliser différentes techniques de moulage. Le moule peut être un moule en acier, un moule en sable, un moule à usage permanent ou une coquille en céramique pour le moulage à la cire perdue. Comme la fonte d'aluminium commence avec du métal liquide, vous pouvez former des cavités internes, des nervures fines et des géométries complexes qu'il serait difficile ou coûteux d'usiner à partir d'un matériau solide.

Les alliages d'aluminium couramment utilisés pour le moulage sous pression comprennent des grades à haute teneur en silicium (comme 380/383/413) pour une excellente coulabilité et un bon remplissage des fluides, et des grades Al-Si-Mg comme A356/356 qui peuvent être traités thermiquement pour une plus grande résistance. Les pièces typiques vont des bases en aluminium moulé pour le mobilier et l'éclairage aux boîtiers électroniques, en passant par les corps de pompes et de moteurs, les dissipateurs thermiques, les supports et les nœuds structurels.

Quelle est la différence entre l'aluminium coulé et l'aluminium corroyé ? L'aluminium coulé et l'aluminium corroyé présentent des avantages différents : l'aluminium corroyé (extrusions, plaques) est travaillé à l'état solide (laminé, forgé) et présente souvent une ductilité et une ténacité plus élevées. L'excellente capacité de l'aluminium moulé à former des formes complexes permet d'obtenir des formes presque nettes avec moins de pièces et moins d'usinage, souvent à un coût unitaire inférieur à celui de l'aluminium moulé pour des volumes moyens à élevés. Comme la fonte d'aluminium, certains procédés d'aluminium corroyé, comme le forgeage ou l'extrusion, offrent également une excellente résistance, mais diffèrent en termes de flexibilité de conception. Si vous avez besoin de poches profondes, de nervures en treillis ou de cavités scellées, le moulage de l'aluminium est généralement mieux adapté.

Principaux avantages de la fonte d'aluminium pour les produits modernes

Lorsque l'on pense à l'autonomie des véhicules électriques, aux charges utiles aérospatiales et à l'électronique de refroidissement, les matériaux légers et conducteurs sont importants. La fonte d'aluminium offre :

• Rapport résistance/poids : L'aluminium est un métal léger. Le poids de la fonte d'aluminium représente environ un tiers de celui de l'acier. Cette résistance de l'aluminium moulé en fait un matériau idéal pour les applications automobiles et aérospatiales, d'après la Association de l'aluminium. Dans de nombreux cas, une pièce en aluminium moulé peut atteindre la rigidité nécessaire grâce à des nervures et à une épaisseur de paroi intelligentes. Cela permet de réduire la consommation de carburant et d'augmenter l'autonomie de la batterie.
• Résistance à la corrosion : L'aluminium forme naturellement une fine couche d'oxyde d'aluminium à sa surface, qui le protège et renforce sa résistance à la corrosion. Cette couche naturelle protège contre de nombreux environnements. Ajoutez des revêtements ou une anodisation là où c'est nécessaire.
• Conductivité thermique et électrique : Idéal pour les dissipateurs thermiques, les boîtiers et les enceintes RF. Les ailettes moulées et les réseaux de picots facilitent le déplacement de la chaleur.
• Évolutivité : Le moulage sous pression de l'aluminium permet des temps de cycle inférieurs à une minute avec une répétabilité étroite. Le coût de l'outillage est un investissement, mais le coût unitaire diminue rapidement en fonction du volume, car chaque cycle de moulage est rapide.
• Liberté de conception : Les pièces ayant des formes complexes, des passages internes et des parois minces sont souvent plus faciles à couler qu'à fabriquer. Fraisage CNC ou Tournage CNC à partir d'un solide.

Comment couler l'aluminium : le processus de moulage sous pression

Si vous souhaitez obtenir des parois minces, des détails fins et une grande précision, le moulage sous pression est la méthode de moulage la plus courante. Voici le processus simplifié de moulage de l'aluminium, étape par étape.

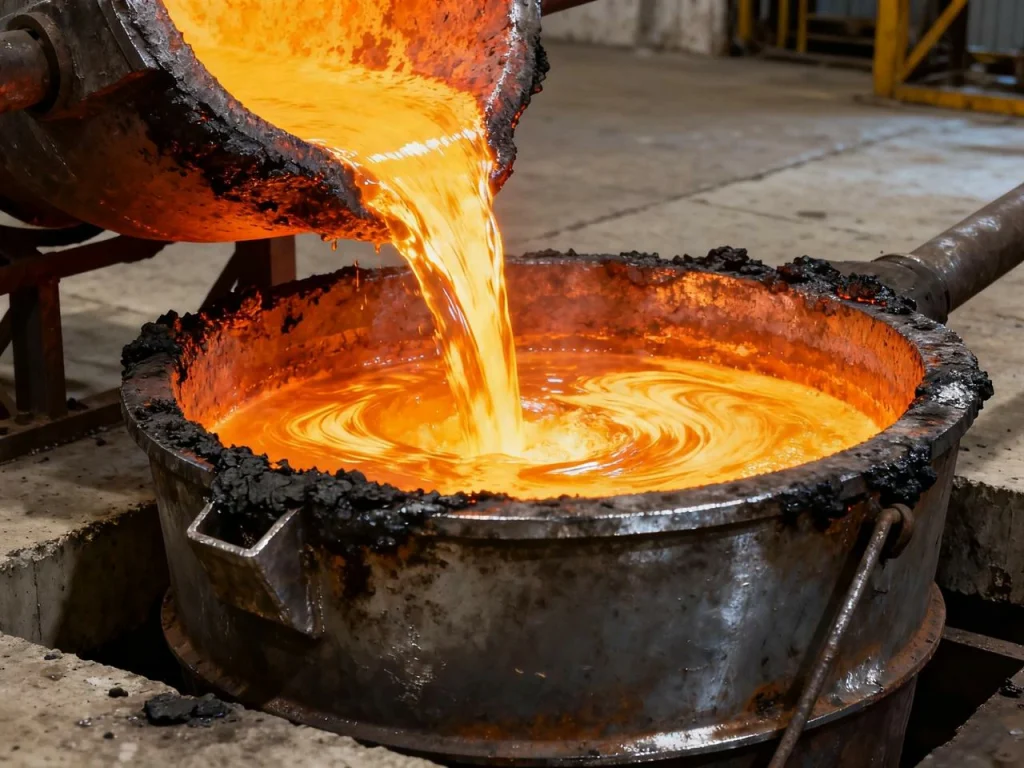

1. Fusion

• Des lingots d'aluminium et des déchets propres sont fondus dans un four. Le point de fusion est d'environ 660°C.
• Exemple de capacité : un four moderne peut fondre environ 1,5 tonne en ~45 minutes.
• L'aluminium nécessite un contrôle précis de la température pendant la fusion afin d'équilibrer la fluidité avec une oxydation minimale.

2. Purification

• Le métal en fusion est nettoyé pour réduire les inclusions de gaz et d'oxyde. Le dégazage à l'argon est courant pour réduire l'hydrogène, qui est à l'origine de la porosité.
• Les flux et les filtres peuvent éliminer les inclusions.

3. Injection

• L'aluminium en fusion refroidit dans la cavité d'une matrice en acier trempé, et la pièce en aluminium coulé est retirée automatiquement. Les finitions optionnelles du moulage peuvent alors être effectuées pour répondre aux spécifications.
• Un piston injecte le métal à haute pression - souvent de 300 à 50 000 psi - pour remplir chaque détail et obtenir une fine surface d'aluminium moulé.

4. Refroidissement et éjection automatisée

• La pièce se refroidit rapidement, la matrice s'ouvre et des broches d'éjection poussent la pièce en aluminium moulé vers l'extérieur.
• De nombreuses cellules utilisent des robots pour la pulvérisation, le prélèvement, le découpage et la palettisation.
• Le temps de cycle typique peut être inférieur à une minute.

5. Finition et assurance qualité

• Les barrières, les coulisses et l'éclair sont taillés.
• Les surfaces peuvent être grenaillées. Les caractéristiques sont usinées CNC lorsque des tolérances serrées sont nécessaires.
• Les contrôles de qualité peuvent inclure les rayons X (radiographie), les tests d'étanchéité et l'inspection dimensionnelle.

Les faces critiques, les trous et les filetages sont souvent finis à l'aide de l'usinage CNC. Pour le tournage de précision, les services de tournage CNC permettent d'obtenir des tolérances serrées et des surfaces lisses.

Pour l'usinage CNC de haute qualité et la fabrication de composants de précision, visitez U-Need, un fabricant professionnel spécialisé dans l'usinage CNC et le traitement des pièces en aluminium et en métal.

Comparaison des types de procédés de moulage (matrice, sable, moule permanent, cire perdue)

Il n'existe pas de "meilleure" méthode pour différents types de moulage d'aluminium ou de procédés de moulage d'aluminium. Le bon procédé de moulage de l'aluminium dépend de la taille, de la complexité, de l'état de surface, de la tolérance et du volume. Utilisez cette vue rapide pour choisir.

Comparaison (fourchettes typiques ; consultez votre fournisseur pour connaître la capacité exacte)

• N'utilisez les tableaux que pour les spécifications essentielles.

Comment choisir ?

• Tolérances serrées, parois minces, volume élevé ? Choisissez le moulage sous pression de l'aluminium.
• Volume moyen, meilleure surface et propriétés que le sable, moins fin que le moulage sous pression ? Choisissez le moulage en moule permanent.
• Faible volume, grandes pièces, outils simples ? Choisissez le moulage en sable.
• Des pièces complexes de petite à moyenne taille avec des détails très fins ? Optez pour le moulage à la cire perdue.

Alliages et propriétés de l'aluminium moulé

Les alliages de fonte d'aluminium varient en fonction du silicium, du cuivre, du magnésium et d'autres éléments. Selon l'alliage, les propriétés mécaniques telles que la solidité de la fonte d'aluminium ou la résistance à la corrosion peuvent différer, en fonction du type d'alliage. Centre national d'information sur les minéraux de l'USGS. Le silicium améliore l'écoulement et réduit le retrait. Le magnésium permet un traitement thermique. Le cuivre peut augmenter la résistance mais peut affecter la corrosion.

Alliages de fonderie courants et utilisations typiques

Aperçu des propriétés mécaniques (approximatif ; dépend du processus, de la taille de la section et du traitement thermique)

Qu'est-ce que cela signifie pour la conception ?

• Pour une résistance maximale dans une pièce moulée, l'A356/356 en T6 est la solution idéale.
• Pour les parois ultra-minces à grande vitesse, les 380/383 sont courants dans l'aluminium moulé sous pression.
• Pour les corps de pompe étanches à la pression, 413 est souvent choisi.

Conception pour la fabrication (DFM) dans le moulage de l'aluminium

La géométrie intelligente réduit les coûts, les rebuts et le risque de défauts. Elle convient donc aux applications présentant des tolérances serrées, des parois minces et des formes complexes, réalisées sur des composants moulés. Posez-vous les questions suivantes : le métal peut-il se remplir et s'alimenter ? La pièce se détachera-t-elle proprement ? Où va-t-elle se rétracter ?

• Épaisseur de la paroi : Maintenir une épaisseur uniforme dans la mesure du possible. Viser :
  • Moulage sous pression : 1-3 mm en général ; les nervures locales peuvent être plus fines.
  • Moule permanent : 3-6 mm.
  • Coulée de sable : 4-25 mm selon la taille.
• Angles de tirage : Ils permettent de faciliter l'éjection.
  • Moulage sous pression : 0,5-1° sur les parois externes ; 1-2° sur les surfaces internes.
  • Sable/permanent : 1-3°.
• Filets et rayons : Évitez les angles vifs. Les filets réduisent les contraintes et améliorent l'écoulement. Rayon interne typique : ≥0,5-1,0 fois l'épaisseur de la paroi.
• Nervures et bossages : Les nervures permettent de rigidifier les pièces sans ajouter de masse. Les bossages doivent être soutenus par des nervures afin de réduire les points chauds.
• Vannes et évents : Laissez de la place pour les vannes, les trop-pleins et les évents. Ils permettent de contrôler le débit et l'évacuation des gaz.
• Trous carottés et contre-dépouilles : Dans le cas du moulage sous pression, il convient d'utiliser avec parcimonie les glissières et les élévateurs afin de limiter la complexité et le coût de l'outillage.

Tolérances et finitions de surface (typiques)

Options de post-traitement

• Usinage CNC pour les faces critiques, les trous et les filetages.
• Ébarbage et grenaillage pour un aspect uniforme.
• Anodisation : L'anodisation est un procédé électrochimique qui épaissit la couche d'oxyde. Il améliore la résistance à la corrosion et la finition cosmétique. Tous les alliages moulés sous pression ne s'anodisent pas de la même manière ; les alliages à forte teneur en silicium peuvent devenir gris. Il existe des options transparentes, noires et colorées.
• Imprégnation : La résine ou le produit d'étanchéité peut combler les micro-porosités pour améliorer l'étanchéité.
• Revêtements : Revêtement en poudre, revêtement électronique ou placage pour l'aspect et la protection.

Pouvez-vous souder de l'aluminium moulé ?

• Le soudage de l'aluminium moulé est possible, en particulier avec des alliages comme le 356/A356 et le 535. Les alliages à forte teneur en cuivre (380/383) sont plus difficiles à souder et peuvent nécessiter des produits d'apport et une préparation spécifiques. Il s'agit d'une considération essentielle lors de la fabrication de composants en aluminium moulé qui devront être assemblés par la suite. Il convient de toujours éliminer la contamination de surface et de procéder à un essai préalable.

Assurance qualité, défauts et inspection

Défauts courants et causes

• Porosité : Gaz (hydrogène), retrait ou air piégé. Les causes comprennent un mauvais dégazage, des turbulences ou une alimentation insuffisante. Prévention : propreté de la matière fondue, bonne injection, assistance au vide et profils d'injection contrôlés.
• Fermeture à froid : Lorsque les flux se rencontrent et ne fusionnent pas. Causes : basse température, remplissage lent, mauvaise ventilation. Prévention : ajuster la température de la filière, la vitesse d'injection et la conception du canal de coulée.
• Rétrécissement : Les sections épaisses se refroidissent en dernier. Prévention : murs uniformes, élévateurs appropriés (sable/permanent) et contrôle thermique.
• Inclusions : Oxydes ou sable. Prévention : filtration, manipulation soigneuse de la fonte et outils propres.

Méthodes d'inspection

• Les rayons X (radiographie) vérifient les vides et les inclusions internes.
• Le ressuage révèle les fissures superficielles sur les surfaces usinées ou nettoyées.
• La tomodensitométrie permet de cartographier en 3D la porosité des pièces critiques.
• Des tests d'étanchéité garantissent l'étanchéité à la pression des boîtiers.

Contrôles de processus

• Chimie des matières fondues et contrôle de la température.
• Contrôle des tirs (vitesse, pression, position du piston) dans la coulée sous pression.
• Gestion thermique de la matrice et équilibre de la ligne de refroidissement.
• SPC en cours de fabrication, traçabilité des lots et certification des matériaux.

Coût, délai de mise en œuvre et évolutivité

Qu'est-ce qui détermine le coût de la fonte d'aluminium ?

• Complexité de l'outillage (glissières, releveurs, cavités).
• Taille des pièces et surface projetée (affecte le tonnage de la machine).
• Choix de l'alliage et rendement (taux de rebut dû aux coulures/flashs).
• Temps de cycle et énergie.
• Usinage et finition CNC secondaires.
• Exigences de qualité (par exemple, 100% X-ray).

Délais typiques

• Outils de moulage sous pression : 4-12 semaines en fonction de la complexité.
• Outillage permanent/sable : 2-8 semaines.
• Premier article et PPAP : 1 à 4 semaines après que l'outillage est prêt, en fonction des essais et des approbations.

Réflexion sur le seuil de rentabilité : moulage vs usinage CNC vs impression 3D

• Pièces de faible volume et de grande taille : le moulage en sable peut l'emporter sur l'usinage à partir d'une plaque.
• Volume moyen à élevé avec répétition serrée : le moulage sous pression l'emporte généralement sur le coût unitaire.
• Canaux internes complexes à très faible volume : la fabrication additive peut être la meilleure solution, mais le coût par pièce est élevé.

Estimation rapide des coûts (ordre de grandeur approximatif)

• Entrées : masse de la pièce (kg), quantité annuelle, processus, temps de cycle (s), minutes d'usinage, taux de rebut.
• Estimation simple :
  • Coût du métal ≈ masse × prix de l'alliage
  • Coût de coulée ≈ taux machine × temps de cycle × (1 + taux de rebut)
  • Coût d'usinage ≈ taux d'usinage × minutes
  • Total par pièce ≈ (métal + fonderie + usinage + finition + AQ) + amortissement de l'outillage/quantité

Exemple (uniquement à titre d'illustration) :

• 0,8 kg 380 moulage sous pression, cycle de 30 s, 100k/an, 10% déchets, 2 min d'usinage
• Les résultats suggèrent un faible coût par pièce une fois l'outillage amorti.

Durabilité et recyclage dans la coulée de l'aluminium

L'aluminium est généralement un matériau circulaire. Pourquoi ? Il conserve ses propriétés lorsqu'il est recyclé.

• L'énergie : L'aluminium recyclé utilise environ 5% de l'énergie de la production primaire.
• Longévité : Plus de 75% de l'aluminium jamais produit est encore utilisé aujourd'hui, d'après les données suivantes Aluminium mondial.
• Pratique des fonderies : De nombreuses fonderies pratiquent le recyclage en boucle fermée, en renvoyant les portes, les patins et la ferraille propre à la fonte. Cela permet de réduire les déchets et l'empreinte carbone.
• Concevoir des produits recyclables : Éviter les matériaux mixtes dans la mesure du possible. Choisissez des alliages qui tolèrent le contenu recyclé tout en respectant les spécifications.
• Rapports : Les acheteurs demandent désormais des données sur le contenu recyclé et les émissions. Les fonderies peuvent partager les registres de fusion, les certificats de matériaux et les sources d'énergie.

Études de cas réels et enseignements tirés

Volume élevé moulage sous pression avec l'automatisation

• Une grande usine européenne utilise des cellules de moulage sous pression entièrement automatisées avec des robots. Les temps de cycle sont inférieurs à une minute, avec découpe en cellule et radiographie en ligne pour les pièces critiques en termes de sécurité.
• Résultat : Réduction des rebuts de ~30% après optimisation du dégazage et des profils de tir. Le débit a augmenté de ~15% en équilibrant les températures des matrices.

Géométrie complexe avec inspection en plusieurs étapes

• Un fournisseur asiatique qui coule des boîtiers RF à parois minces a adopté le remplissage assisté par le vide et ajouté le ressuage avant l'usinage.
• Résultat : Les fuites ont été réduites de ~60%, tandis que les déchets d'usinage sont passés de 6% à 2%.

Communauté perspectives (extrait des forums sur l'ingénierie)

• La porosité persistante est souvent due à l'hygiène de la fonte et à une mauvaise ventilation.
• Le contrôle du refroidissement est important ; déplacez la chaleur avec de meilleures lignes de refroidissement des matrices et des broches thermiques.
• Les essais non destructifs (END) ne sont pas "facultatifs" lorsque les pièces sont critiques pour la sécurité.

Industries et applications de l'aluminium moulé

Où la fonte d'aluminium brille-t-elle aujourd'hui ?

• L'aluminium moulé est utilisé dans l'automobile et les véhicules électriques : boîtiers de moteurs et d'inverseurs, boîtes de vitesses, supports structurels et applications telles que les ustensiles de cuisine. Les propriétés de l'aluminium en font un matériau adapté aux applications nécessitant légèreté, résistance à la corrosion et conductivité thermique.
• Aérospatiale : Nœuds structurels, composants de sièges, boîtiers d'avionique où le poids et la résistance à la corrosion sont importants.
• Électronique/thermique : les dissipateurs thermiques et les boîtiers reposent sur la conductivité thermique et électrique de l'aluminium.
• Industrie et consommation : Pompes, compresseurs, outils électriques, appareils électroménagers et articles tels que les ustensiles de cuisine. La base en aluminium moulé offre une stabilité et un aspect propre pour les supports, les tables et les équipements.
• Tendances émergentes : Consolidation des pièces (moulage d'une seule pièce au lieu de plusieurs), refroidissement intégré et structures en forme de filet pour l'e-mobilité.

Choisir un fournisseur : certifications, audits et liste de contrôle pour les appels d'offres

Que demander à un fournisseur de pièces de fonderie ?

• Capacité de traitement : Matrice, sable, moule permanent, investissement. Gamme de tonnage de la machine et taille maximale de la pièce.
• Compétence en matière d'alliages : 380/383/413 pour le moulage sous pression ; 356/A356/319/535 pour le moulage permanent et le moulage en sable.
• Systèmes de qualité : ISO 9001, IATF 16949 (pour l'automobile). Capacité à prendre en charge les PPAP et les plans de contrôle.
• Inspection : Rayons X, CT, essai d'étanchéité, CMM, SPC. Des échantillons de rapports sont disponibles sur demande.
• Post-traitement : CNC, finition et anodisation/revêtement en interne.
• Traçabilité : Traçabilité de la chaleur et du lot pour chaque lot d'aluminium moulé.

Éléments essentiels de l'appel d'offres (à inclure dans votre demande)

• Modèle 3D et dessin 2D avec GD&T, tolérances et caractéristiques critiques.
• Quantités annuelles et à vie, prix cible et date souhaitée pour le premier article.
• Alliage et traitement thermique (par exemple, A356-T6), exigences cosmétiques et spécifications de fuite.
• Essais spéciaux (pourcentage de rayons X, tomodensitométrie pour les premiers articles, brouillard salin pour les revêtements).
• Conditions d'emballage, d'étiquetage et de livraison.

Un alliage rapide et un sélecteur de processus (invite interactive)

Répondez à ces trois questions :

1. Volume annuel et taille des pièces ?
2. Paroi la plus fine et tolérances de la clé ?
3. Priorité : coût, solidité, esthétique ou étanchéité ?

Ensuite, appliquez :

• Si volume > 20 000/an et paroi < 3 mm → Essai 380/383 en moulage sous pression.
• Si le volume est moyen et que la résistance doit être traitée thermiquement → Essayer A356/356 dans la coulée en moule permanent.
• Si faible volume ou très grand → Essayer 319 ou 356 dans la coulée de sable.
• Pour les petites pièces de pompe étanches à la pression → considérer 413.

Mini-estimateur de coûts (à utiliser avec vos chiffres)

Pas à pas

1. Entrez la masse (kg) et le coût de l'alliage ($/kg).
2. Choisissez le processus et le temps de cycle (s).
3. Estimer le taux de rebut (%) et les minutes d'usinage.
4. Postulez :
   1. Métal = masse × coût de l'alliage
   2. Coulée = taux machine × (temps de cycle/3600) × (1 + rebut)
   3. Usinage = taux d'usinage × minutes/60
5. Ajoutez la finition et l'assurance qualité, puis divisez l'outillage par la quantité annuelle.

Conseil : Faites deux études de cas - sable ou filière - sur 500, 5 000 et 50 000 unités pour déterminer le seuil de rentabilité.

Liste de contrôle pour la conception (version résumée)

• Parois uniformes, tirage correct, filets.
• Côtes pour la rigidité, éviter les zones de masse épaisse.
• Dégager les points de référence d'usinage et le stock.
• Définition des faces cosmétiques et de l'emplacement des portes.
• Tolérances alignées sur la capacité du processus.
• Niveau d'inspection spécifié (rayons X %, spécifications de fuite).
• Les callouts des revêtements et de l'anodisation.

Vue d'ensemble de la fonte d'aluminium

La nature de l'aluminium moulé permet d'obtenir des composants complexes, légers et rentables à grande échelle. La surface de l'aluminium peut être finie de différentes manières et l'aluminium possède d'excellentes propriétés thermiques et de corrosion, ce qui le rend approprié pour des applications dans l'automobile, l'aérospatiale, l'électronique et les biens de consommation tels que les ustensiles de cuisine. Il associe la résistance à la corrosion à d'excellentes performances thermiques et électriques, et contribue au développement durable grâce à des taux de recyclage élevés et à une faible consommation d'énergie pour le métal secondaire. Si vous avez besoin de parois minces, d'une qualité reproductible et de surfaces propres, l'aluminium moulé sous pression est souvent la bonne solution. Utilisez le sélecteur et les outils de calcul des coûts ici pour confirmer votre choix, puis demandez un examen DFM pour transformer votre idée en une pièce en aluminium moulé durable et prête pour la production.

FAQ

Références

https://www.aluminum.org

https://www.world-aluminium.org

https://www.usgs.gov/centers/national-minerals-information-center
