Ajuste a presión: Tolerancia de interferencia, Piezas de maquinaria y montaje

Los ensamblajes de ajuste a presión se basan en una interferencia cuidadosamente controlada, un mecanizado de precisión y una gestión rigurosa de las tolerancias para crear uniones fuertes y fiables sin elementos de fijación. Comprender cómo funcionan conjuntamente la interferencia, la selección de tolerancias, la capacidad de mecanizado y el método de ensamblaje es clave para el rendimiento del ajuste a presión en aplicaciones reales.

¿Qué es un ajuste a presión y por qué es importante?

Para comprender su función en el mundo real, comenzaremos con una definición clara en el mecanizado, compararemos los ajustes a presión con otros tipos de ajuste relacionados y repasaremos las clases de ajuste más comunes utilizadas en la industria.

¿Qué es un ajuste a presión para el mecanizado?

Un ajuste a presión es una conexión mecánica entre dos piezas en la que el eje es intencionadamente de mayor tamaño que el diámetro interior del orificio. Cuando se ensambla el ajuste a presión, esta diferencia dimensional crea una interferencia entre las piezas acopladas. La presión de contacto resultante produce fricción, y esa fricción ayuda a transmitir el par y a resistir el movimiento axial sin elementos de fijación separados. En términos de mecanizado, se trata de una condición dimensional controlada, no sólo de un fuerte empuje durante el montaje.

Esto es importante porque un ajuste a presión puede simplificar un montaje. Un cubo en un eje, un rodamiento en un alojamiento o una junta en un orificio pueden no necesitar tornillos, chavetas o adhesivo si la interferencia es correcta. Pero la misma característica que proporciona retención también crea riesgos. Si la interferencia es demasiado baja, la pieza puede resbalar, girar o salirse durante el servicio. Si es demasiado alta, aumenta la fuerza de montaje, las piezas pueden agarrotarse y las secciones más delgadas pueden agrietarse o deformarse.

En resumen, el ajuste a presión no es sólo una elección de montaje. Es una decisión de diseño, mecanizado, inspección y servicio que afecta a la fabricabilidad desde el principio.

Diferencia entre ajuste a presión y ajuste por interferencia

En la práctica, el ajuste a presión es un tipo de ajuste de interferencia. El término general ajuste por interferencia significa que el eje es mayor que el orificio, por lo que existe una holgura negativa. El ajuste a presión suele referirse a niveles de interferencia destinados a ensamblarse mediante prensado, ensamblaje en frío o con ayuda térmica limitada.

Esta distinción es importante en las revisiones de aprovisionamiento y diseño. En algunos planos se utiliza “ajuste por interferencia” como categoría técnica y luego se especifica una clase como H7/p6. Otros utilizan “ajuste a presión” para describir el comportamiento de montaje previsto. Por lo tanto, la diferencia entre ajuste a presión y ajuste por interferencia no tiene tanto que ver con la geometría como con el uso. El ajuste a presión suele implicar un proceso de montaje práctico y un nivel de retención objetivo. El ajuste por interferencia es la familia de ajustes más amplia.

El término relacionado ajuste forzado es uno de los diferentes tipos de ajustes forzados y a menudo se utiliza informalmente para una interferencia más fuerte. Las fuentes proporcionadas no ofrecen una línea numérica estricta entre ajuste a presión y ajuste forzado, por lo que es más seguro tratar el ajuste forzado como una condición de interferencia más fuerte, no como un sistema de normas independiente.

Ajuste deslizante frente a ajuste a presión para ejes

La diferencia entre el ajuste deslizante y el ajuste a presión para los ejes se reduce a la fuerza de montaje, la retención y la intención de servicio.

Un ajuste deslizante tiene holgura entre el eje y el orificio, por lo que las piezas se ensamblan fácilmente con poca fuerza. Se utiliza cuando es necesaria la alineación, pero también es importante el montaje, desmontaje o movimiento relativo libres. El estudio señala que los ajustes deslizantes facilitan el desmontaje con una fricción mínima.

Un ajuste a presión hace lo contrario. Utiliza la interferencia, de modo que el eje y el orificio se agarran entre sí después del montaje. Esto tiene sentido cuando la junta debe transmitir par, mantener la posición o permanecer fija bajo vibración.

Para el diseño de ejes, la elección depende de lo que deba hacer la junta después del montaje:

• Utilice un ajuste por deslizamiento cuando las piezas deban deslizarse entre sí con facilidad, ser objeto de mantenimiento frecuente o evitar tensiones de montaje.
• Utilice un ajuste a presión cuando la retención y la transferencia de par por fricción sean más importantes que la facilidad de extracción.
• Tenga cuidado con los cubos finos, los materiales frágiles y las piezas que necesiten una alineación ajustada después del montaje, ya que las fuerzas de prensado pueden distorsionar la geometría.

Para los compradores, se trata también de una cuestión de tolerancia. Un ajuste por deslizamiento puede reducir la carga de mecanizado e inspección. Un ajuste a presión suele aumentar ambos.

Tabla: Clases de ajuste de los conjuntos de interferencia y uso de cada una de ellas

Las fuentes proporcionan un ejemplo claro de H7/p6 para un ajuste a presión ligero y mencionan ejemplos progresivos de interferencia basados en el tamaño H7/h6 en las directrices de la industria. Las normas específicas de aplicación, como la DIN 3760 para juntas, utilizan sus propias recomendaciones de interferencia.

El punto clave es que las clases de ajuste y las interferencias recomendadas son específicas de cada aplicación. Un diámetro exterior de junta en un diseño recubierto de elastómero no se comporta como un eje de acero en un orificio de acero, por lo que las cifras no pueden transferirse directamente.

¿Puede fabricarse la pieza para un ajuste a presión fiable?

Conseguir un ajuste a presión fiable empieza por la viabilidad de la fabricación. Desde los procesos de mecanizado de precisión hasta la estrategia de tolerancia y los riesgos de montaje en el mundo real, cada paso debe alinearse para garantizar un rendimiento constante sin fallos.

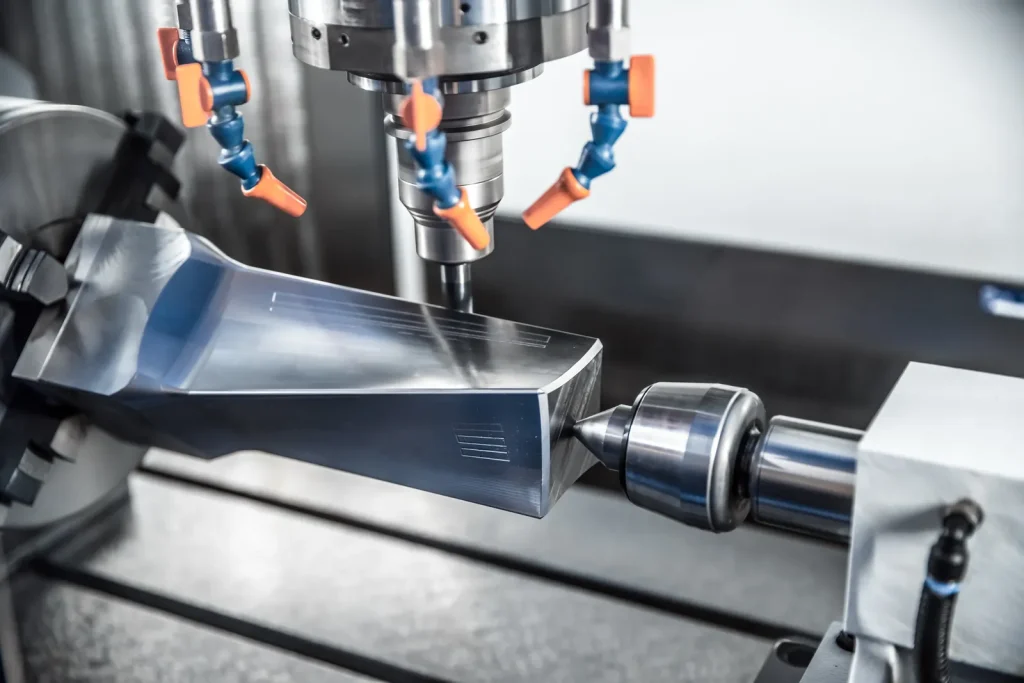

Torneado CNC de tolerancia ajustada para piezas de ajuste a presión

La fiabilidad de los ajustes a presión depende del control repetible del tamaño. Para piezas redondas, tolerancia estrecha Torneado CNC para piezas de ajuste a presión suele ser el punto de partida para ejes, casquillos, manguitos y algunas carcasas. La tarea de mecanizado no sólo consiste en alcanzar el tamaño nominal, sino también en mantener un estrecho margen en todo el lote para que la interferencia real se mantenga dentro del rango previsto.

Aquí es donde empiezan muchos problemas de ajuste a presión. Un ajuste puede parecer correcto sobre el papel y fallar en la producción si el proceso no puede sujetar el eje o el orificio de forma suficientemente consistente. Pequeños cambios en el desgaste de la herramienta, la temperatura de la pieza, la sujeción o la variación del material pueden cambiar el tamaño lo suficiente como para convertir un ajuste a presión ligero en un ajuste por deslizamiento o en un problema de montaje.

La redondez y el estado de la superficie también son importantes. Si el tamaño es correcto pero la pieza es cónica, lobulada o no es redonda, la presión de contacto local aumenta durante el prensado. Esto puede causar estrías, agarrotamiento o distorsión. Por tanto, la fabricabilidad es algo más que un diámetro.

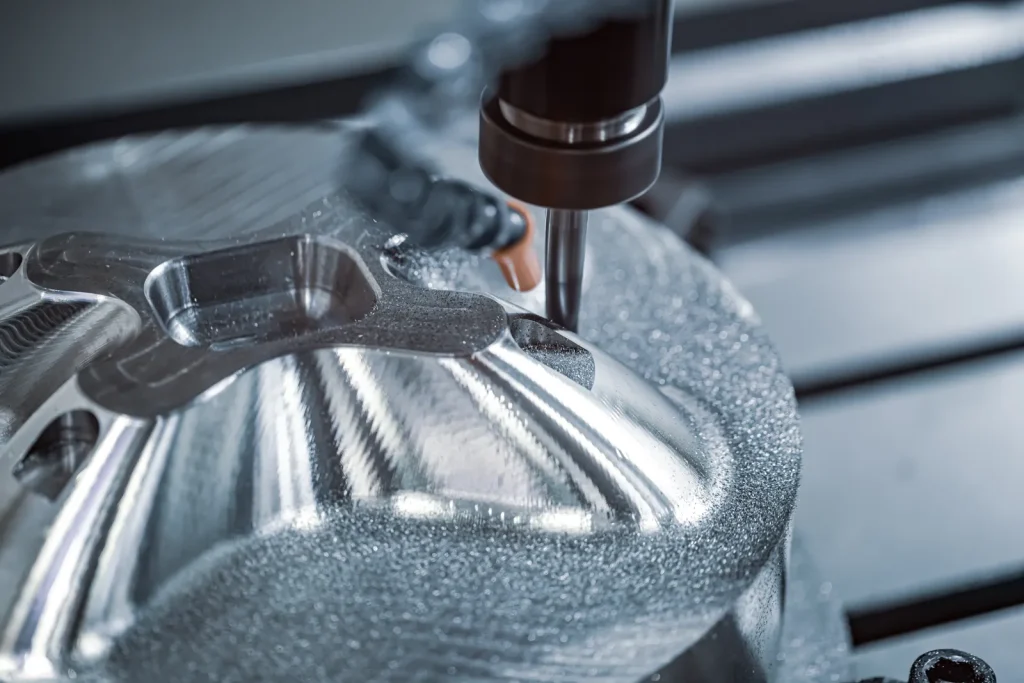

Desafíos del mecanizado de piezas para montaje a presión

Los principales retos del mecanizado de piezas para montaje a presión no se limitan a los números de tolerancia. Incluyen la estabilidad del proceso, la geometría de la pieza y el método de inspección.

Las piezas de pared delgada son un problema habitual. Una carcasa puede medir correctamente antes del montaje pero deformarse durante el prensado si la sección de la pared es demasiado ligera para el nivel de interferencia. Los ejes largos pueden ser más difíciles de mantener rectos y cilíndricos. Las longitudes de acoplamiento cortas pueden reducir la capacidad de sujeción por fricción, incluso si el ajuste es correcto desde el punto de vista dimensional. La combinación de materiales también es importante, ya que los materiales más blandos pueden ceder localmente durante el montaje.

La inspección puede ser un problema oculto. Si la ventana de ajuste es estrecha, el método de medición tiene que resolver con suficiente detalle para separar las piezas aceptables de las que están en el límite. Si el proveedor mide una característica con un calibre de taller y la pieza de contacto con un método diferente, es posible que la interferencia calculada no refleje el comportamiento real del montaje.

Tolerancia de ajuste a presión para el eje y el orificio

La tolerancia de ajuste a presión para el eje y el orificio debe definirse como un sistema, no como dos dimensiones aisladas. El dibujo debe controlar el orificio y el eje de forma que se obtenga una banda de interferencia realista en las condiciones más desfavorables. El ejemplo H7/p6 a 50 mm muestra cómo funciona esto: una tolerancia de agujero de +0,000 a +0,025 mm combinada con una tolerancia de eje de +0,026 a +0,042 mm produce una interferencia de 0,001 a 0,042 mm.

Esa amplia dispersión ya demuestra por qué importa la clase de ajuste. Una interferencia mínima puede ser suficiente para algunos casos de uso ligero. Una interferencia máxima puede aumentar la fuerza de montaje mucho más de lo esperado. Por tanto, el diseñador debe decidir si la pila completa de tolerancias sigue siendo aceptable en el proceso real de montaje.

Para calcular con precisión el ajuste a presión de la tolerancia, el resultado también debe reflejar los requisitos funcionales reales. Si la junta debe transmitir un par de torsión, la retención por sí sola no es suficiente. Si la junta soporta un rodamiento, el riesgo de distorsión se vuelve más importante. Si se requiere un desmontaje posterior, el extremo superior del rango de interferencia puede ser inaceptable incluso si el montaje es posible.

Lista de control: Comprobaciones de viabilidad antes de especificar un ajuste a presión

Antes de especificar un ajuste a presión, los equipos de ingeniería y compras deben comprobar lo siguiente:

• Si las tolerancias requeridas para el orificio y el eje son prácticas con el proceso de mecanizado previsto.
• Si la geometría de la pieza es lo suficientemente rígida como para sobrevivir al montaje sin agrietarse ni deformarse.
• Si el par de materiales puede tolerar la presión de contacto y el método de montaje
• Si la pila de tolerancia total sigue dando interferencias mínimas y máximas aceptables.
• Si el montaje y desmontaje se realizará mediante prensado en frío, prensa hidráulica o asistencia térmica.
• Si las herramientas de inspección pueden verificar el tamaño y la redondez con la resolución necesaria.
• Si el futuro servicio requiere una retirada sin daños
• Si un ajuste de transición o un ajuste deslizante satisfaría la necesidad funcional con un menor riesgo de fabricación.

Cómo funciona el ajuste a presión: Métodos de interferencia, fricción y térmicos

Para conseguir un ajuste a presión funcional y fiable, es esencial comprender la relación entre la interferencia dimensional, la resistencia a la fricción y los efectos térmicos durante el montaje y el funcionamiento.

Cálculo del tamaño del eje y del orificio para el ajuste a presión

La sustracción dimensional sólo proporciona la magnitud de la interferencia; no confirma que el ajuste sea seguro o suficiente. La presión de contacto, la tensión de aro, la fuerza de inserción y la capacidad de par también dependen del módulo elástico, la relación de Poisson, el coeficiente de fricción, la longitud de acoplamiento, la relación de pared y el estado de la superficie. Un ajuste que parece aceptable sólo por el tamaño puede deslizarse, rayarse o deformar la pieza más débil.

Por ejemplo, con la caja H7/p6 de 50 mm de las fuentes:

• Tolerancia del agujero: +0,000 a +0,025 mm
• Tolerancia del eje: +0,026 a +0,042 mm

De eso:

• Interferencia mínima = eje mínimo menos agujero máximo = 0,026 - 0,025 = 0,001 mm
• Interferencia máxima = eje máximo menos agujero mínimo = 0,042 - 0,000 = 0,042 mm

Esa gama es con la que debe vivir la producción a menos que se añada un control más estricto.

La investigación también señala que los cálculos de ajuste a presión utilizan las propiedades del material y la geometría para verificar las presiones de contacto seguras. Por tanto, la interferencia dimensional por sí sola no es toda la respuesta de diseño. Es sólo el primer paso.

Cálculo de la tolerancia de ajuste a presión

Un cálculo de tolerancia de ajuste a presión relaciona el tamaño nominal, la clase de tolerancia y el método de montaje. En el nivel más simple, le indica la interferencia mínima y máxima que puede producirse cuando el eje y el orificio varían dentro de la tolerancia.

Ese sencillo cálculo ayuda a responder tres preguntas prácticas:

1. ¿Siempre habrá interferencias o algunas piezas pueden llegar a encajar?
2. ¿Sigue siendo segura la interferencia máxima para el componente más débil?
3. ¿Es la capacidad del proceso lo suficientemente buena como para evitar variaciones de montaje en un lote?

La interferencia de ajuste a presión no puede establecerse como un intervalo general de pulgadas para todos los tamaños y materiales. La interferencia aceptable depende del diámetro, el par de materiales, la rigidez de la pared, la longitud de acoplamiento, el estado de la superficie y la retención requerida. También da ejemplos basados en el tamaño de 0,0005 a 0,0015 pulg. a 1/4 pulg. nominal, de 0,0010 a 0,0030 pulg. a 1/2 pulg. y de 0,0020 a 0,0060 pulg. a 1 pulg. nominal. Estos ejemplos muestran un patrón común en la industria: los tamaños nominales más grandes suelen utilizar valores absolutos de interferencia mayores.

Aun así, estas cifras son orientativas, no una regla universal. Los ajustes de las juntas según la norma DIN 3760 son mucho mayores porque los materiales y las necesidades funcionales son diferentes de los ajustes rígidos metal-metal de los ejes.

Cómo afecta la dilatación térmica al ajuste a presión

La forma en que la dilatación térmica afecta al ajuste a presión es importante tanto en el montaje como en el servicio. Calentar la pieza exterior o enfriar la interior cambia temporalmente las dimensiones. Esto puede reducir la fuerza de prensado necesaria durante el montaje. Los estudios realizados indican fórmulas como ΔT para la dilatación térmica como parte de la verificación de las condiciones seguras de ajuste a presión.

En pocas palabras, el calor agranda un orificio y el frío lo reduce. Eso puede convertir un difícil prensado en frío en un proceso de montaje manejable. Pero los métodos térmicos no eliminan la necesidad de una interferencia correcta. Sólo cambian la forma de instalar el ajuste.

El comportamiento térmico también es importante después del montaje. Si los materiales del eje y del alojamiento se dilatan a diferentes velocidades en servicio, la interferencia efectiva puede cambiar. Un ajuste aceptable a temperatura ambiente puede aflojarse o apretarse cuando cambia la temperatura de funcionamiento. Las fuentes facilitadas no proporcionan coeficientes específicos de los materiales ni límites de temperatura de servicio, por lo que este efecto debe tratarse como una comprobación de diseño y no como un supuesto seguro.

Diagrama: Cómo la interferencia crea presión de contacto y transferencia de par

Una forma sencilla de visualizar el comportamiento del ajuste a presión es esta secuencia:

1. El diámetro del eje es ligeramente mayor que el diámetro del orificio.
2. Durante el montaje, se produce una deformación elástica en las superficies de contacto.
3. Esa deformación crea una presión de contacto radial alrededor de la interfaz.
4. La presión de contacto produce fricción.
5. La fricción resiste la rotación y la separación axial.

Así que la interferencia no transmite par por sí misma. Crea presión, y esa presión crea fricción, que es lo que sujeta la articulación. Si la interferencia es demasiado pequeña, la fricción puede ser demasiado baja. Si la interferencia es demasiado alta, la presión puede superar lo que las piezas pueden tolerar.

¿Qué determina la cantidad de interferencia necesaria?

La interferencia necesaria para un ajuste a presión no es arbitraria: depende de los requisitos funcionales, las propiedades del material y las condiciones de montaje.

¿Cuánta interferencia se necesita para un ajuste a presión?

La cantidad de interferencia necesaria depende del trabajo que deba realizar la junta. Las fuentes admiten una gama general de 0,0005 a 0,001 pulgadas, que se extiende hasta 0,003 pulgadas en algunas aplicaciones. Los ejemplos basados en el tamaño también aumentan con el diámetro nominal. A 1 pulg. nominal, el rango orientativo alcanza de 0,0020 a 0,0060 pulgadas en los ejemplos citados.

Esto no significa que más sea mejor. La interferencia necesaria debe ser suficiente para evitar el deslizamiento, el giro o el movimiento, pero no tan alta que el montaje dañe las piezas. En una instalación ligera de buje o cojinete, el ejemplo H7/p6 de 50 mm con una interferencia de 0,001 a 0,042 mm muestra un ajuste a presión ligero y controlado. En la retención de la junta, el rango de 0,15 a 0,30 mm DIN 3760 es mucho mayor porque el material exterior y la función de sellado son diferentes.

El punto clave es que las interferencias deben seleccionarse según el tipo de aplicación, el comportamiento del material y las necesidades de servicio, no copiadas de otro conjunto.

Factores que afectan a la interferencia del ajuste a presión

Antes de bloquear una clase de ajuste, deben revisarse varios factores que afectan a la interferencia del ajuste de la prensa:

• Tamaño nominal: los diámetros más grandes suelen utilizar valores de interferencia absoluta mayores.
• Comportamiento del material: los materiales más blandos pueden deformarse más durante el montaje.
• Grosor de la pared: los cubos o carcasas finos tienen más probabilidades de deformarse.
• Longitud de contacto: un compromiso más largo puede mejorar la capacidad de sujeción.
• Método de montaje: el prensado en frío necesita un margen de proceso diferente al del montaje térmico.
• Temperatura de servicio: el crecimiento térmico puede modificar la interferencia efectiva.
• Necesidad de desmontaje: las juntas desmontables suelen necesitar una interferencia más ligera que las permanentes.
• Tipo de aplicación: un asiento de rodamiento, un casquillo y una junta recubierta de caucho no utilizan las mismas reglas de interferencia.

El emparejamiento de materiales modifica considerablemente el comportamiento del ajuste. Las carcasas de acero suelen tolerar mejor una interferencia dada que las de aluminio, mientras que las uniones de aluminio con aluminio son más sensibles a los efectos de gripado, fluencia local y dilatación térmica. No se debe transferir la misma interferencia nominal entre conjuntos de acero, aluminio y fundición sin comprobar las condiciones de resistencia y temperatura.

Esta es la razón por la que una tabla no puede responder a todas las preguntas de diseño de ajuste a presión. El mismo diámetro nominal puede requerir una interferencia muy diferente dependiendo de lo que se esté montando.

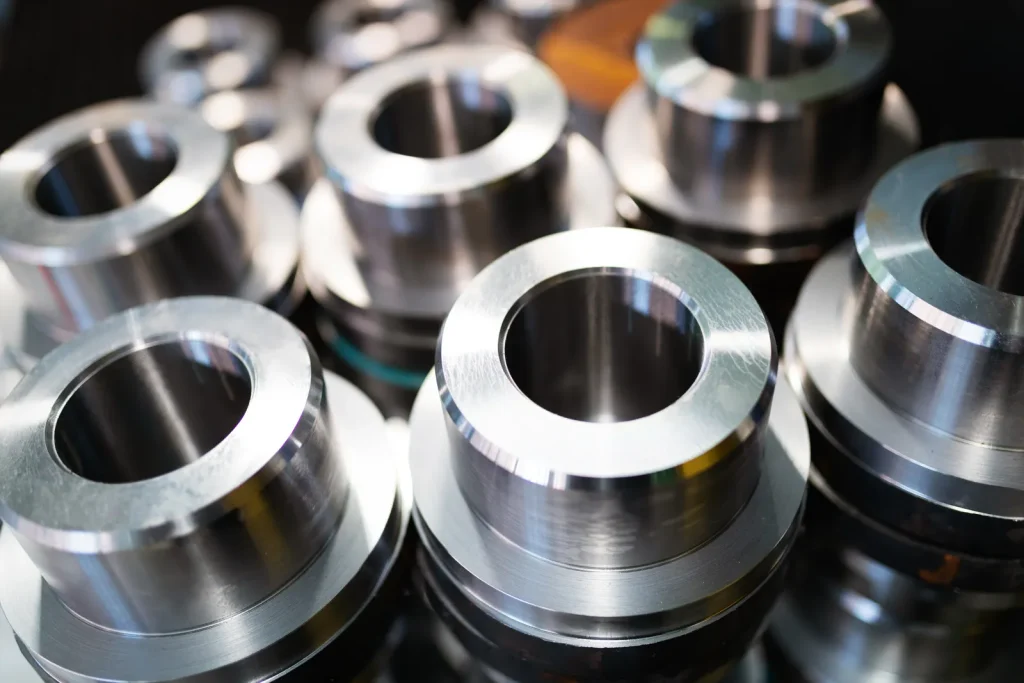

Pautas de tolerancia de ajuste a presión de los casquillos

En cuanto a las directrices de tolerancia de ajuste a presión de los bujes, la investigación suministrada apunta a los bujes como un caso de uso común para las clases de interferencia ligera como H7/p6. En la práctica, se aplica la misma lógica de diseño que con los bujes: el casquillo debe permanecer fijo en el alojamiento sin distorsionarse lo suficiente como para afectar al diámetro de trabajo interno.

Esta es la principal preocupación. Un casquillo puede retenerse con seguridad y aun así fallar funcionalmente si el ajuste a presión cierra demasiado el orificio o cambia la alineación. Así que el ajuste de un casquillo debe comprobarse como un problema tanto de retención exterior como de geometría interior.

Si un casquillo se destina a un montaje permanente, puede ser aceptable una mayor retención. Si es necesario sustituirlo, un ajuste a presión más ligero o un ajuste de transición pueden reducir los daños por extracción.

Tabla: Ejemplos de rangos de interferencia por tamaño nominal, clase de ajuste y aplicación de la junta

Esta tabla también muestra los límites de la utilización de tablas de interferencias genéricas. Las aplicaciones de juntas se sitúan muy lejos de la guía habitual de ejes metal-metal.

Ajuste a presión frente a otras opciones de ajuste: Ventajas y desventajas

Cada tipo de ajuste responde a objetivos funcionales y de fabricación distintos.

Selección de ajuste a presión frente a ajuste por holgura

En la selección de ajuste por holgura frente a ajuste a presión, la decisión empieza por lo que debe ocurrir después del montaje. Un ajuste a presión deja espacio libre entre las piezas. Esto facilita el montaje, el desmontaje y reduce la tensión de montaje. Un ajuste a presión elimina ese espacio libre y añade retención por fricción.

Un ajuste por holgura suele ser la opción más segura cuando las piezas necesitan servicio frecuente, poca fuerza de inserción o bajo riesgo de distorsión. Un ajuste a presión tiene más sentido cuando la junta debe resistir la rotación o el movimiento axial sin necesidad de añadir herrajes.

Desde el punto de vista de la fabricación, los ajustes por holgura suelen reducir el riesgo. Los ajustes a presión aumentan la dependencia del control de tolerancias, la inspección y la estabilidad del proceso. Así que el ajuste a presión debe elegirse por una razón funcional, no sólo porque parezca más seguro.

Cuándo utilizar el ajuste de transición en lugar del ajuste a presión

Un ajuste de transición se sitúa entre la holgura y la interferencia total. Puede ensamblarse con una ligera holgura en algunos casos y una ligera interferencia en otros. Esto puede ser útil cuando la alineación es importante, pero un ajuste a presión fuerte crearía demasiado riesgo de montaje.

Utilice un ajuste de transición en lugar de un ajuste a presión cuando:

• puede ser necesario desmontar el conjunto,
• La distorsión de las piezas delgadas es motivo de preocupación,
• un posicionamiento preciso importa más que una alta retención,
• la función no requiere una transferencia de par por fricción elevada.

Las fuentes proporcionadas no dan un límite numérico detallado para los ajustes de transición, por lo que la elección del diseño debe basarse en la revisión de la función y la pila de tolerancia.

Diseño de ajuste a presión para la instalación de rodamientos

En el diseño de ajuste a presión para la instalación de rodamientos, el reto no es sólo la retención. También es preservar la geometría del rodamiento. Un asiento de rodamiento demasiado flojo puede dejar que el anillo se deslice o gire. Un asiento demasiado apretado puede deformar el anillo y afectar al comportamiento de funcionamiento.

La selección del ajuste de los anillos de los rodamientos depende de qué anillo soporta la carga giratoria, no de una regla única para todos los rodamientos. Una interferencia excesiva puede reducir el juego interno distorsionando los anillos, por lo que puede ser necesario comprobar la geometría del rodamiento montado después de la instalación. El ajuste por fricción por sí solo también puede ser insuficiente cuando el par, los choques o los ciclos térmicos pueden superar la retención.

El ejemplo H7/p6 de 50 mm es relevante aquí porque representa un ajuste de interferencia ligero utilizado para bujes, rodamientos y casquillos. Muestra por qué la instalación de rodamientos se trata a menudo como un ligero ajuste a presión controlado en lugar de como una junta de máxima retención. El objetivo es conseguir un asiento seguro con una fuerza de montaje manejable y un posible desmontaje en caso necesario.

Cuando se trata de piezas giratorias, la alineación y la redondez son tan importantes como el tamaño nominal. Los ajustes a presión mal controlados pueden introducir precarga o distorsión en el sistema de rodamientos, incluso cuando las dimensiones parecen aceptables.

Matriz: Ventajas frente a limitaciones por necesidades de montaje, mantenimiento y alineación

¿Qué puede fallar en el montaje a presión?

Incluso un diseño de ajuste a presión bien intencionado puede provocar problemas de montaje, daños en las piezas o fallos prematuros si se pasan por alto factores de tolerancia, mecanizado o instalación.

Causas de fallo del montaje a presión

Las principales causas de los fallos en los ensamblajes de ajuste a presión se deben a la falta de correspondencia entre la intención del diseño y las condiciones reales de producción. Algunos ejemplos comunes son demasiada interferencia, muy poca interferencia, redondez deficiente, desalineación de la pieza durante el prensado y geometría deficiente de la sección.

La investigación presentada señala que los cálculos incorrectos de ajuste a presión pueden dañar piezas, detener la producción o comprometer la seguridad en los ensamblajes. Es un resumen útil porque los fallos no siempre son fracturas inmediatas. Pueden aparecer como rozaduras durante el montaje, fuerza excesiva, distorsión del alojamiento, giro del rodamiento, movimiento de la junta o aflojamiento posterior en servicio.

Riesgos de ajuste por interferencia excesiva

Los riesgos de un ajuste de interferencia excesivo son graves porque afectan tanto al montaje como al rendimiento final. Si el ajuste es demasiado apretado, la fuerza de montaje aumenta bruscamente. Las piezas pueden agrietarse, agarrotarse o detenerse antes de asentarse completamente. Los alojamientos finos pueden dilatarse o agrietarse. Los casquillos y los anillos de los rodamientos pueden deformarse. Las juntas pueden dañarse en el momento de la inserción.

El exceso de interferencia también reduce el margen del proceso. Las pequeñas desviaciones de tamaño debidas al desgaste de las herramientas pueden convertir un ajuste difícil en una condición de desecho. Para los compradores, esto significa más repeticiones, más lotes rechazados y más riesgo de paradas de montaje.

Errores comunes en el diseño del ajuste a presión

Varios errores comunes en el diseño del ajuste a presión aparecen en el trabajo de mecanizado y montaje:

• Selección de interferencias de un gráfico genérico sin comprobar el tipo de aplicación
• Ignorando el grosor de la pared de la pieza y la rigidez local
• Tratar las tolerancias del eje y del orificio por separado en lugar de como un sistema combinado.
• Asumiendo que un ajuste que funciona para acero sobre acero también funcionará para juntas o materiales más blandos.
• No tener en cuenta la dilatación térmica durante el montaje o el funcionamiento
• Utilización de un ajuste a presión permanente cuando se prevea la retirada del servicio
• Verificación sólo del diámetro, sin problemas de redondez o conicidad

La mayoría se pueden evitar si el ajuste se revisa como un conjunto fabricable, no sólo como un par de dimensiones en un dibujo.

¿Cómo evitar el agarrotamiento, el agrietamiento o la deformación de las piezas durante el montaje?

Para evitar estos problemas, hay que mantener las interferencias dentro de un margen realista para el tamaño y la aplicación. La geometría de la pieza debe ser lo suficientemente rígida para la presión de contacto, y el método de montaje debe ajustarse a la severidad del ajuste. La asistencia térmica puede reducir la fuerza, pero no soluciona un mal apilamiento de tolerancias.

La geometría de la entrada es tan importante como el tamaño. Utilice chaflanes de entrada o quiebros de aristas para reducir el afeitado y el rayado, y evite los hombros afilados o los resaltes sin soporte que crean concentraciones locales de tensión durante el prensado. Por lo general, el encaje total aumenta el riesgo de fuerza y distorsión más que el encaje parcial de la misma interferencia.

Una buena inspección también es importante. El diámetro por sí solo no basta si las piezas no son redondas o rectas. Para piezas frágiles o delgadas, un ajuste de transición o un ajuste a presión más ligero puede ser la opción de diseño más segura.

Factores de coste, tolerancia y plazo de entrega en la producción a presión

Producir componentes de ajuste a presión consistentes implica algo más que precisión dimensional: influye directamente en el coste de producción, los requisitos de inspección y el plazo de entrega global.

Cómo afecta la clase de tolerancia al coste de mecanizado y al esfuerzo de inspección

Una clase de tolerancia más estricta aumenta la dificultad de mecanizado porque el tamaño debe controlarse más estrechamente y la variación debe reducirse en todo el lote. Esto suele implicar pasadas de acabado más lentas, compensaciones más frecuentes, un control más estricto del estado de las herramientas y más pasos de inspección.

El esfuerzo de inspección aumenta con la sensibilidad de ajuste. Si la ventana de interferencia aceptable es pequeña, ambas piezas de contacto necesitan una medición fiable. Las fuentes facilitadas mencionan como métodos de verificación los calibres, los calibres de enchufe, las MMC, la interferometría y los ensayos por ultrasonidos. No todos los métodos son necesarios para todos los trabajos, pero la cuestión está clara: los ajustes a presión ajustados cuestan más de probar, no sólo más de mecanizar.

Repercusión en la industria de los reprocesamientos, los desechos y las paradas de montaje

A nivel industrial, el coste oculto de los problemas de ajuste a presión suele ser mayor que el tiempo de mecanizado adicional. Si el ajuste es demasiado flojo, las piezas pueden pasar el montaje inicial y fallar más tarde. Si el ajuste es demasiado apretado, la línea puede detenerse mientras los operarios clasifican las piezas, ajustan la configuración del proceso o desechan los ensamblajes dañados durante el prensado.

La reparación también es más difícil que con los ajustes por holgura. Un taladro o eje dañado puede no ser recuperable sin cambiar la intención del diseño. En resumen, una mala selección del ajuste repercute en los costes de inspección, clasificación, reprocesado e interrupción de la línea de producción.

Medición de la tolerancia de ajuste a presión: calibres, MMC y métodos de verificación

La medición de la tolerancia de ajuste a presión debe corresponderse con el nivel de riesgo del conjunto. Las fuentes citadas enumeran varios métodos:

• medidores de taller y medidores de enchufe para comprobaciones rápidas de correcto/incorrecto,
• MMC para una verificación dimensional más detallada,
• interferometría y los métodos ultrasónicos cuando se necesita una verificación de interferencias muy precisa.

El método de inspección debe coincidir con el ancho de tolerancia y la fase de producción. El control en taller suele basarse en micrómetros, calibres o calibres neumáticos para diámetros estrechos, mientras que la verificación con MMC es más adecuada para la revisión geométrica que para el control de tamaño en proceso a alta velocidad. La verificación de las piezas de acoplamiento, la redondez, la conicidad y la incertidumbre de la medición deben revisarse conjuntamente, en lugar de comprobar sólo el tamaño.

Para muchas piezas mecanizadas, basta con una combinación de control del proceso y medición directa del tamaño. Pero si el montaje es delicado, la medición también debe confirmar la forma, no sólo el tamaño. Un eje perfectamente dimensionado pero no redondo puede fallar en un ajuste a presión.

Tabla: Factores que influyen en el coste y el plazo de entrega de las prensas ligeras frente a las pesadas

Dónde se utilizan los ajustes de prensa y qué muestran los ejemplos de normas

Los ajustes a presión aparecen en muchos conjuntos mecánicos de precisión, cada uno con unos requisitos de tolerancia e interferencia únicos.

Diseño de ajuste a presión para la instalación de rodamientos en cubos y piezas giratorias

En cubos y piezas giratorias, los ajustes a presión se utilizan para mantener los rodamientos o los anillos de acoplamiento en su sitio y ayudar a resistir el movimiento en servicio. El ejemplo H7/p6 a 50 mm muestra un enfoque de interferencia ligera que equilibra la retención con la practicidad de montaje. En los sistemas rotativos, este equilibrio es importante porque un ajuste excesivo puede afectar a la precisión de funcionamiento.

La revisión del diseño debe tener en cuenta no sólo la interferencia nominal, sino también cómo interactúan la pared del cubo, el anillo del rodamiento y el proceso de montaje. Un ajuste que parece aceptable de forma aislada puede ser arriesgado en un cubo giratorio delgado.

Pautas de tolerancia de ajuste a presión de casquillos para montajes permanentes

Los casquillos son otro uso común de montaje permanente. La razón es sencilla: un ajuste a presión puede retener el casquillo en el alojamiento sin necesidad de añadir herrajes. Pero el diseño debe evitar cerrar demasiado el orificio de trabajo después de la inserción.

Por este motivo, las directrices de tolerancia de ajuste a presión de los casquillos deben comprobarse con el estado posterior a la instalación, no sólo con las dimensiones en estado libre. Si se prevé la sustitución, un ajuste más ligero puede reducir los daños en el alojamiento durante el desmontaje.

Ejemplos de casos: Juntas DIN 3760, ajustes de cubo H7/p6 y tamaños progresivos H7/h6

Las fuentes ofrecen tres ejemplos útiles.

En primer lugar, las juntas DIN 3760. Una junta de diseño TC de 50 mm recubierta de caucho utiliza una interferencia de 0,15 a 0,30 mm en el diámetro exterior. Se trata de un ajuste de alojamiento centrado en la retención para un material exterior conforme. Evita el deslizamiento y favorece el control de fugas en servicio dinámico.

Segundo, el ejemplo de cubo o rodamiento H7/p6 de 50 mm. La tolerancia del agujero es de +0,000 a +0,025 mm, la tolerancia del eje es de +0,026 a +0,042 mm y la interferencia resultante es de 0,001 a 0,042 mm. Esto puede comportarse como un ajuste de interferencia ligera, pero la capacidad de desmontaje depende del diámetro, la longitud de acoplamiento, el par de materiales, el estado de la superficie, el acceso y la tolerancia al daño. La interferencia ligera no debe considerarse como un ajuste fiable sin una revisión de la aplicación.

En tercer lugar, los ejemplos progresivos H7/h6. A 1/4 pulg., la interferencia es de 0,0005 a 0,0015 pulg.; a 1/2 pulg., de 0,0010 a 0,0030 pulg.; a 1 pulg., de 0,0020 a 0,0060 pulg. Estos ejemplos muestran cómo la interferencia tiende a aumentar con el tamaño.

En conjunto, estos ejemplos demuestran que los sistemas de ajuste estándar ayudan, pero el contexto de la aplicación sigue controlando la elección final.

Referencias necesarias: Sistemas de ajuste ISO/ANSI, normas de estanqueidad DIN, directrices del sector

Una buena revisión del diseño de ajuste a presión suele necesitar tres tipos de referencias:

• ISO o ANSI sistemas de ajuste para clases de tolerancia de ejes y orificios
• Normas DIN para tipos de productos específicos, como juntas
• Orientaciones industriales sobre métodos de cálculo, prácticas de montaje y planificación de inspecciones

Las normas definen el lenguaje del ajuste. La guía de aplicación ayuda a interpretar si ese ajuste es seguro y fabricable.

Cómo evaluar si Press Fit es la opción adecuada

La elección del tipo de ajuste correcto repercute directamente en la fiabilidad del montaje, la fabricabilidad y la vida útil.

¿Cuándo debe un diseñador elegir el ajuste a presión en lugar del ajuste por deslizamiento o el ajuste por holgura?

Un diseñador debe elegir el ajuste a presión cuando la junta debe permanecer fija y transmitir la carga por fricción, y cuando la retirada del servicio no es la primera prioridad. Es una buena opción para cubos, cojinetes, casquillos y juntas en los que el movimiento perjudicaría el funcionamiento.

El ajuste por deslizamiento o por holgura es mejor cuando la facilidad de montaje, el mantenimiento o el bajo riesgo de distorsión son más importantes que la retención. Si la función puede realizarse sin interferencias, el riesgo de fabricación suele ser menor.

¿Cuándo utilizar el ajuste de transición en lugar del ajuste a presión?

El ajuste de transición es útil cuando el diseño necesita una ubicación controlada, pero no una fuerte sujeción permanente. Encaja en un punto intermedio en el que una interferencia total plantearía demasiados riesgos de montaje o dificultades de servicio.

Suele ser la opción más segura para piezas más finas, ensamblajes que pueden requerir desmontaje o elementos en los que el control de la geometría tras el ensamblaje es fundamental.

Desmontaje a presión sin dañar los componentes

El desmontaje de los ajustes a presión sin dañar los componentes es difícil una vez que aumentan las interferencias. Los ajustes a presión ligeros, como el ejemplo citado de H7/p6, pueden desmontarse. Los ajustes más pesados, y especialmente los ajustes permanentes de juntas o casquillos, conllevan un mayor riesgo de daños en el orificio, estrías en el eje o pérdida de precisión dimensional durante el desmontaje.

Esto significa que el desmontaje debe considerarse un requisito de diseño desde el principio. Si el desmontaje es importante, la clase de ajuste y el método de montaje deben reflejarlo antes de pasar a la producción.

Lista de comprobación: Lo que compradores e ingenieros deben confirmar antes de pasar a producción

Antes de la liberación de la producción, confirme:

• la clase de ajuste exacta o el rango de interferencia,
• el tamaño nominal y la pila de tolerancia completa,
• tanto si la aplicación es eje-agujero, asiento de cojinete, casquillo o junta,
• si se utilizará el montaje térmico,
• si la rigidez de la pieza es suficiente para la interferencia elegida,
• si el método de medición puede verificar el ajuste de forma fiable,
• si la junta debe ser desmontable,
• si un ajuste de transición o de liquidación podría cumplir la función con menos riesgo.

Un ajuste a presión suele ser la elección correcta cuando se requiere retención y transferencia de par, la geometría de la pieza puede absorber la presión de contacto y el proceso de producción puede mantener la tolerancia repetidamente. Debe evitarse cuando la retirada del servicio es frecuente, las piezas son demasiado delgadas o frágiles para la carga prevista, o la carga de tolerancia no es realista para la ruta de mecanizado e inspección prevista.

Preguntas frecuentes

Referencias

https://www.iso.org

https://www.ansi.org
