En la metalurgia moderna, dominar los métodos de eliminación de rebabas es esencial tanto para la precisión como para la seguridad. Las rebabas -esos bordes elevados no deseados que quedan después de cortar, taladrar o fresar- pueden comprometer el ensamblaje, dañar las juntas y afectar a los acabados superficiales. Comprender cómo seleccionar los métodos de eliminación de rebabas adecuados para diferentes materiales y geometrías de piezas garantiza unos bordes más limpios, reduce las repeticiones y mejora la eficacia general de la producción. Desde el desbarbado manual hasta las técnicas electroquímicas y térmicas avanzadas, esta guía explora estrategias prácticas para conseguir piezas metálicas sin rebabas y de alta calidad.
Qué son los métodos de eliminación de rebabas y por qué son importantes
Comprender las características de las rebabas y su impacto es esencial para seleccionar los procesos de eliminación adecuados. A continuación aclaramos qué constituye una rebaba en diferentes escenarios de fabricación, por qué es fundamental un desbarbado adecuado y cómo influyen los parámetros del proceso en la formación de rebabas.
Qué se considera una rebaba en las operaciones de mecanizado, chapa y conformado
Los métodos de eliminación de rebabas son los procesos utilizados para eliminar las rebabas del metal, concretamente el material elevado no deseado que queda en los bordes de las piezas metálicas después de un proceso de corte como cortar, taladrar, fresar, tornear, punzonar, recortar o conformar. En términos sencillos, una rebaba es un exceso de metal adherido a un borde o característica. Puede ser fino y afilado, enrollado en el borde o empujado hacia un pasaje interno.
En el mecanizado, las rebabas suelen aparecer en los puntos de salida de la herramienta, alrededor de los orificios taladrados, en los bordes fresados y en las intersecciones entre elementos. En el trabajo de chapa metálica, suelen aparecer tras el corte por láser, el punzonado, el troquelado o el recorte. En las operaciones de conformado, el flujo local de material puede dejar bordes ásperos o pequeñas proyecciones que son rebabas del conformado y que aún necesitan un tratamiento secundario de los bordes.
No todos los bordes ásperos son iguales, ya que el tipo de rebaba varía en función del proceso de mecanizado y del material de las piezas metálicas. Un borde ligero en forma de pluma, un tipo común de rebaba, puede ser fácil de eliminar con un cepillo, papel de lija o una pasada manual rápida, que es similar al desbarbado manual en su simplicidad. Una rebaba gruesa en un orificio de intersección puede ser mucho más difícil de alcanzar y puede necesitar un proceso selectivo como el desbarbado electroquímico para orificios de intersección. El punto clave es que la forma, el grosor, la fuerza de fijación y la ubicación de la rebaba determinan la elección del método más que la palabra “rebaba” por sí sola.
Por qué los métodos de eliminación de rebabas son importantes para el montaje, la seguridad, el sellado y el acabado posterior
El desbarbado no es sólo un paso cosmético. Las rebabas pueden impedir que una pieza encaje, rayar las piezas acopladas, dañar las juntas, atrapar la contaminación y crear riesgos de manipulación. Una rebaba es un material elevado no intencionado que queda al cortar, taladrar, fresar, tornear o cizallar. No es lo mismo que una rotura de borde, chaflán o radio intencionados, y también es diferente de la escoria en bordes cortados térmicamente o material refundido formado por procesos térmicos. Los planos deben definir el estado requerido del borde y cualquier rebaba residual admisible, porque el “desbarbado” por sí solo no controla de forma fiable la geometría final del borde. Esta es la razón por la que el desbarbado es importante para las piezas de precisión. Una pequeña rebaba en una cara de estanquidad o en un orificio transversal puede provocar una vía de fuga o liberar partículas en un sistema de fluidos más adelante en el servicio.
El montaje es uno de los primeros lugares donde aparecen problemas de rebabas. Un borde afilado puede interferir con los ajustes a presión, el inicio de roscas o la inserción de pasadores. La seguridad es otro problema directo, especialmente en el caso de los bordes de chapa que manipulan los operarios. El acabado posterior también se ve afectado. Las rebabas pueden alterar la cobertura del revestimiento, provocar un aspecto deficiente del borde tras el chapado o la pintura y desprenderse durante el uso, arruinando el acabado de su metal.
Para compradores e ingenieros, la pregunta correcta no es sólo “¿Puede eliminarse la rebaba?”, sino también “¿Qué ocurre si queda algo de rebaba y qué pasa si se elimina demasiado material base?”. Esta disyuntiva decide a menudo el proceso.
Factores que afectan a la formación de rebabas en el torneado y fresado CNC
La formación de rebabas depende del avance, la velocidad, el desgaste de la herramienta, el radio de la punta de la herramienta, la geometría de la fresa, la hélice y la forma en que el corte sale del material. La formación de rebabas aumenta cuando el corte pasa de un cizallamiento limpio a un arado o embadurnamiento, lo que es más probable con herramientas desgastadas, soporte inestable, malas condiciones de salida y dirección de taladrado o fresado desfavorable. El escalado frente al fresado convencional, el soporte de salida y el respaldo en los orificios taladrados son controles previos prácticos que pueden reducir la carga de desbarbado antes del procesamiento secundario. Para alta precisión Torneado CNC y servicios de fresado CNC, fabricantes especializados como Uneed proporcionan soluciones profesionales para la precisión de las piezas, garantizando un acabado superficial y un control dimensional superiores.
La estabilidad de la fijación también influye. La vibración, las vibraciones y una mala fijación pueden producir bordes más ásperos y rebabas irregulares. La estrategia de trayectoria de la herramienta también es importante. Si la pasada final deja un borde débil sin soporte, ese borde puede doblarse, plegarse o desgarrarse en lugar de cortar limpiamente, creando una imperfección no deseada. En resumen, el desbarbado comienza con la prevención de rebabas. Si el proceso crea rebabas grandes y adheridas en lugares ocultos, la eliminación será más lenta, menos uniforme y más cara.
Cómo influye la velocidad de corte en la formación de rebabas y el estado del filo
La influencia de la velocidad de corte en la formación de rebabas depende del material y de las condiciones de corte en su conjunto, no sólo de la velocidad. Las fuentes industriales y los manuales de mecanizado suelen tratar la velocidad como una variable en un equilibrio más amplio que incluye el avance, la profundidad de corte, la geometría de la herramienta y el desgaste de la herramienta. En general, unas condiciones de corte deficientes pueden hacer que el proceso pase de un cizallamiento limpio a un desgarro en el borde, lo que aumenta el riesgo de formación de rebabas.
Para las decisiones de ingeniería, el punto práctico es el siguiente: si la eliminación de rebabas ya es difícil, el ajuste del proceso previo puede ser más eficaz que añadir un paso de desbarbado más agresivo posteriormente. Un borde más limpio tras el mecanizado puede reducir el trabajo manual, disminuir el riesgo de tolerancia y mejorar la uniformidad entre lotes.
¿Puede desbarbarse eficazmente la pieza en primer lugar?
No todos los componentes responden igual a los procesos estándar de desbarbado. Antes de evaluar técnicas específicas, es fundamental valorar si una eliminación de rebabas fiable y uniforme resulta práctica para el diseño y las características de la pieza en cuestión.
Factores de viabilidad: tamaño de la rebaba, ubicación, acceso, material y volumen del lote.
Antes de comparar métodos, plantee una pregunta básica de viabilidad: entre los candidatos poco adecuados para los métodos de desbarbado habituales se incluyen los rasgos ciegos muy pequeños o profundos, los pasajes largos y estrechos, las intersecciones con aproximación limitada de la herramienta y las cavidades en las que pueden quedar atrapados medios o residuos. La viabilidad depende del tamaño del paso, la relación de aspecto, la línea de visión o el acceso de entrada de la herramienta, y de si la rebaba puede inspeccionarse tras su eliminación. Si no se puede llegar a la ubicación de la rebaba, limpiarla o validarla sin dañar las superficies adyacentes, a menudo es más realista rediseñar la pieza que especificar un proceso de desbarbado más agresivo. ¿puede desbarbarse la pieza eficazmente en primer lugar? Esto depende del tamaño de la rebaba, su ubicación, el acceso a la pieza, el comportamiento del material y el volumen del lote.
Las grandes rebabas externas en bordes accesibles suelen ser el caso más fácil. Las máquinas-herramienta y los métodos manuales pueden resolverlas a menudo. Las rebabas pequeñas dentro de orificios transversales, elementos ciegos, ranuras profundas o canales finos son más difíciles. El material también cambia la viabilidad. Los materiales dúctiles pueden mancharse en lugar de romperse limpiamente. Las aleaciones más duras pueden resistir algunos métodos mecánicos pero responder mejor a otros. El volumen del lote es importante porque un método que funciona para diez piezas puede fallar económicamente para diez mil.
La sensibilidad a las tolerancias es igual de importante. Si la rebaba se asienta sobre un elemento con requisitos de bordes ajustados, un método mecánico amplio puede eliminar demasiado material de base. Si la limpieza es importante, un método que deje residuos abrasivos o material roto puede no ser aceptable.
Herramientas de desbarbado para bordes internos y elementos de intersección de difícil acceso
Las herramientas de desbarbado para bordes internos de difícil acceso incluyen herramientas abrasivas flexibles, cepillos, herramientas en máquina y cortadores especiales que pasan a través de orificios y barren un borde inverso. Suelen utilizarse cuando el acceso directo desde la línea de visión es deficiente, pero el elemento puede alcanzarse físicamente.
Sus límites están claros. El acceso basado en herramientas sigue dependiendo del tamaño del pasaje, la disposición de las características y la capacidad de controlar el contacto en la rebaba sin dañar las superficies cercanas. Los pasajes entrecruzados son un punto problemático habitual, ya que la rebaba puede situarse en un borde oculto en el que las herramientas estándar no entran en contacto de forma uniforme. En estos casos, la elección del proceso no depende tanto de la “mejor herramienta” como de si es posible la eliminación interna selectiva.
Desbarbado electroquímico de orificios de intersección: cuando la geometría favorece la eliminación selectiva
El desbarbado electroquímico se utiliza principalmente para materiales conductores y rebabas específicas, como las intersecciones entre orificios que son difíciles de alcanzar mecánicamente. Su éxito depende de la forma del utillaje, la fijación, el enmascaramiento, el control del electrolito y la limpieza posterior al proceso, por lo que no es una solución universal para rebabas internas complejas. Los compradores deben confirmar la idoneidad del material, el control de residuos y cómo se inspeccionan las características ocultas después del proceso.
Este método es especialmente útil cuando el acceso mecánico es deficiente o cuando las herramientas manuales resultarían incoherentes. La ventaja es la selectividad en la ubicación de la rebaba. La limitación es que se trata de un proceso especializado con necesidades de configuración y no es la opción por defecto para bordes externos abiertos. Suele estar justificado cuando las rebabas internas ocultas crean un riesgo funcional y el acceso convencional es deficiente.
Cómo eliminar las rebabas de la chapa cortada con láser frente a los bordes mecanizados
Cómo eliminar rebabas de chapas cortadas por láser no siempre es el mismo problema que eliminar rebabas de bordes mecanizados. Las piezas cortadas por láser pueden tener escoria, óxido o restos de bordes afilados que necesitan acondicionamiento. Las piezas mecanizadas pueden tener rebabas de vuelco, rebabas de salida de herramienta o bordes de pluma ligados a la mecánica de corte.
En el caso de la chapa metálica, las opciones habituales incluyen el uso de herramientas manuales para el trabajo manual de los bordes, el cepillado, el rectificado y el acabado por lotes si la geometría de la pieza lo permite. Para los cantos mecanizados, las herramientas en máquina, el desbarbado manual, el cepillado o los métodos avanzados selectivos pueden ser más adecuados. La diferencia depende del tipo de borde y de la geometría de la pieza. Un contorno externo plano en chapa metálica suele ser más fácil de acceder que una intersección perforada en un bloque mecanizado.
Una comprobación de viabilidad útil es:
- Geometría: ¿La rebaba está en un borde abierto, en un agujero o en una intersección oculta?
- Material: ¿Es el metal dúctil, duro o propenso a mancharse?
- Acceso: ¿Puede una herramienta o un medio llegar directamente a la rebaba?
- Limpieza: ¿Puede el proceso dejar residuos, medios o restos de refundición?
- Sensibilidad a la tolerancia: ¿Puede el borde aceptar el redondeo, o la eliminación debe ser selectiva?
Cómo funcionan los principales métodos de eliminación de rebabas
Cada escenario de fabricación y cada geometría de pieza requieren un enfoque de desbarbado diferente. A continuación se ofrece una visión general de los métodos de eliminación de rebabas más utilizados, sus principios de funcionamiento, aplicaciones ideales y principales limitaciones.
Desbarbado manual y mecánico mediante esmerilado, limado, cepillado y herramientas en máquina.
Las técnicas habituales de desbarbado comienzan con métodos manuales y mecánicos. El desbarbado manual utiliza limas, rascadores, piedras abrasivas y amoladoras manuales. Funciona bien para piezas de bajo volumen, prototipos y geometrías mixtas en las que la flexibilidad importa más que la velocidad. El problema es la variabilidad. El tamaño de la rotura del canto depende del operario, de la manipulación de la pieza y del tiempo empleado en cada operación.
El desbarbado por esmerilado o laminado, junto con el limado, el cepillado y las herramientas en máquina, añaden más control y repetibilidad cuando la rebaba es accesible. El desbarbado por cepillado se utiliza a menudo para rebabas más ligeras y acondicionamiento de bordes. Las herramientas en máquina pueden eliminar las rebabas antes de que la pieza salga de la máquina, lo que puede reducir la manipulación y mejorar el flujo del proceso. Sin embargo, estos métodos necesitan una línea de acceso y pueden tener problemas con características internas profundas.
Acabado en masa y procesos vibratorios para piezas pequeñas y procesamiento por lotes
El acabado en masa incluye procesos vibratorios y procesos por lotes similares en los que las piezas y los medios giran juntos para desgastar las rebabas y suavizar los bordes. Suele ser el mejor método de desbarbado para piezas metálicas pequeñas cuando el rendimiento es más importante que el control exacto borde por borde, según los recursos de fabricación de la Sociedad de Ingenieros de Fabricación. Es muy adecuado para lotes de piezas pequeñas con aristas exteriores accesibles y una tolerancia de rotura de aristas general.
La contrapartida es la selectividad del proceso. Los medios actúan de forma generalizada, por lo que todas las zonas expuestas pueden verse afectadas en cierta medida. Por eso los ingenieros preguntan a menudo cómo afecta el desbarbado por vibración a las tolerancias de las piezas. La respuesta es que puede cambiar el estado de los bordes y, si no se controla, puede alterar pequeñas características o reducir la definición de los bordes. En el caso de las piezas de precisión, esto requiere una revisión cuidadosa.
Granallado, chorro de agua a alta presión y desbarbado criogénico
El chorreado abrasivo elimina rebabas y acondiciona superficies dirigiendo medios abrasivos hacia la pieza. Es útil para superficies accesibles y puede ayudar con rebabas ligeras y limpieza de bordes. Al igual que otros métodos de gran superficie, puede ser menos selectivo en bordes con tolerancias estrechas.
El desbarbado por chorro de agua a alta presión, reportado en el material suministrado a 150-300 MPa, elimina las rebabas sin contacto mecánico. Esto lo hace útil cuando la integridad de la pieza es importante y cuando también es necesario limpiar canales profundos o pasajes internos. Aun así, pueden persistir los riesgos de bordes afilados tras el corte o desbarbado por chorro de agua si el proceso no aborda completamente todas las condiciones de los bordes. El desbarbado secundario puede seguir siendo necesario en algunas piezas.
El desbarbado criogénico no es un método principal de desbarbado de piezas metálicas en la mayoría de los flujos de trabajo de mecanizado y debe tratarse con cautela en este contexto. Su efecto de eliminación de rebabas es limitado para muchos metales dúctiles, y su aplicabilidad depende del comportamiento real de fractura de la rebaba y del mecanismo de eliminación posterior. No lo describa como uno de los métodos más seguros o precisos para piezas metálicas sin pruebas específicas del proceso.
Métodos térmicos y electroquímicos de eliminación de rebabas para elementos internos o de precisión
Los métodos térmicos y electroquímicos constituyen el extremo avanzado de los métodos de eliminación de rebabas. El desbarbado térmico elimina las rebabas térmicas finas exponiendo la pieza a un breve evento de alta energía que afecta preferentemente a las pequeñas proyecciones con una elevada relación superficie-masa. Suele considerarse para múltiples rebabas pequeñas en características internas de difícil acceso, pero deben comprobarse cuidadosamente la oxidación, los residuos, los efectos de volumen cerrado y los requisitos de limpieza posterior. No debe presentarse como adecuado para cualquier geometría o requisito de superficie.
El desbarbado electroquímico utiliza corriente eléctrica y electrolito para disolver las rebabas de forma selectiva. Como se ha señalado anteriormente, esto lo hace atractivo para las intersecciones internas y las características de precisión en las que solo debe eliminarse la rebaba.
Estos métodos no son universales. Suelen tener sentido cuando la localización de las rebabas es inaccesible, cuando la consistencia interna es crítica o cuando el acceso manual es deficiente. Su configuración y los controles del proceso son más especializados que los métodos mecánicos básicos.
| Familia de métodos | Principio | Ajuste típico | Limitación clave |
|---|---|---|---|
| Desbarbado manual | El operario elimina las rebabas con herramientas manuales o abrasivos portátiles | Bajo volumen, geometría mixta, retrabajo | Depende del operador |
| Mecánica / en máquina | Herramienta, cepillo, amoladora o cortadora elimina la rebaba por contacto | Cantos accesibles, repetición de trabajos, integración CNC | Límites de acceso |
| Acabado en masa / vibratorio | Los medios y el movimiento desgastan las rebabas en el lote | Piezas pequeñas, procesamiento por lotes, rotura de bordes anchos | Selectividad limitada |
| Granallado abrasivo | El chorro abrasivo elimina las rebabas ligeras y acondiciona la superficie | Superficies abiertas, limpieza, preparación de superficies | Efecto en toda la superficie |
| Chorro de agua a alta presión | El fluido a alta presión elimina las rebabas sin contacto mecánico | Canales profundos, zonas frágiles, limpieza y desbarbado | Puede necesitar trabajos secundarios en los bordes |
| Desbarbado criogénico | El enfriamiento hace que la rebaba se vuelva quebradiza para su retirada | Aplicaciones especializadas en las que resulta práctica la fragilización por rebabas | Pruebas limitadas de ajuste metálico |
| Desbarbado térmico | Las altas temperaturas queman las rebabas | Complejos patrones de rebabas internas | Límites de idoneidad de materiales y procesos |
| Desbarbado electroquímico | La disolución eléctrica elimina las rebabas de forma selectiva | Orificios de intersección, características internas de precisión | Configuración especial |
Ventajas y limitaciones de cada método de eliminación de rebabas
Cada método de desbarbado tiene sus puntos fuertes y sus limitaciones. En esta sección se desglosan las ventajas prácticas, las limitaciones y los casos de uso ideales de los métodos habituales de eliminación de rebabas en distintos escenarios de producción.
Desbarbado manual frente a desbarbado automático en la producción de bajo volumen
El desbarbado manual frente al automatizado en la producción de bajo volumen suele ser una cuestión de flexibilidad frente a coherencia. Los métodos manuales son adecuados para tiradas cortas, prototipos, cambios de ingeniería y piezas con patrones de rebaba variables. La carga de configuración es baja y el proceso puede adaptarse rápidamente.
La automatización tiene más sentido cuando la ubicación de las rebabas es predecible y el volumen de las piezas justifica los dispositivos, las herramientas o las trayectorias robóticas. El estudio presentado indica una precisión de desbarbado robotizado de ±0,02 mm, aunque procede de una única fuente. Incluso con esta cifra, los compradores deben tratar la automatización como una herramienta de consistencia más que como una respuesta universal. Para trabajos de bajo volumen, el tiempo de preparación puede compensar las ventajas.
Mejor método de desbarbado para piezas metálicas pequeñas: rendimiento frente a control de bordes
El mejor método de desbarbado para piezas metálicas pequeñas suele depender de si es más importante el rendimiento o el control de los bordes. Para grandes lotes de piezas pequeñas sencillas, los procesos vibratorios u otros procesos de acabado en masa pueden ofrecer un buen rendimiento. Si el estado de los bordes debe controlarse estrictamente, puede ser necesario un proceso más selectivo.
Las piezas pequeñas también plantean problemas de manipulación. El desbarbado manual puede resultar lento e incoherente. Los métodos por lotes resuelven la eficiencia de manipulación, pero pueden suavizar los bordes más de lo deseado. Por tanto, la decisión rara vez depende únicamente de la velocidad. Se trata de la variación aceptable en la rotura de bordes, el contacto entre piezas y el riesgo de pérdida de tolerancia.
Desbarbado mecánico por esmerilado para acero templado: dónde funciona y dónde no
El desbarbado mecánico por esmerilado para acero templado puede funcionar en rebabas accesibles cuando la rebaba es lo suficientemente fuerte como para ser eliminada por contacto abrasivo y cuando puede controlarse el calentamiento local o el daño del borde. Suele ser útil en bordes externos y rebabas de mayor tamaño.
El acero templado puede reducir la velocidad del proceso y aumentar el desgaste de la herramienta. El acero endurecido también puede reducir la velocidad del proceso y aumentar el desgaste de la herramienta. Si la pieza necesita un filo muy controlado, el rectificado puede eliminar demasiado material base o crear roturas de filo desiguales, a menos que el proceso se gestione de forma estricta.
Comparación entre el desbarbado térmico y el desbarbado electroquímico
La comparación entre el desbarbado térmico y el desbarbado electroquímico es muy útil para los problemas de rebabas internas. Ambos métodos tratan las rebabas ocultas mejor que muchas herramientas manuales. Su idoneidad depende de si las rebabas están extendidas y accesibles a un evento térmico, o localizadas en una geometría que favorece la disolución selectiva.
| Factor | Desbarbado térmico | Desbarbado electroquímico |
|---|---|---|
| Precisión | Evento de eliminación de rebabas más amplio | Más selectivo en la ubicación de las fresas |
| Accesibilidad | Bueno para patrones complejos de rebabas internas | Fuerte para agujeros de intersección y rebabas localizadas ocultas |
| Coherencia | Útil cuando el patrón de rebabas es repetible | Útil cuando la geometría de la rebaba está bien definida |
| Características internas | Candidato fuerte | Candidato fuerte |
| Dependencia del operador | Más bajo que el desbarbado manual | Más bajo que el desbarbado manual, pero depende de la configuración |
Modos habituales de fallo, riesgos para la calidad y cuándo se estropean los métodos
Todos los métodos de desbarbado conllevan limitaciones inherentes. Comprender estos modos de fallo, los riesgos para la calidad y los límites del proceso ayuda a evitar variaciones inesperadas en las piezas, problemas de rendimiento y costosos reprocesamientos.
Cuando el desbarbado manual crea bordes de calidad irregular
Cuando el desbarbado manual crea una calidad de borde inconsistente, la causa raíz suele ser la variabilidad del operario. Un operario puede romper el borde ligeramente. Otro puede eliminar más material de base. La presión del tiempo también es importante. A medida que aumenta el tamaño del lote, la uniformidad suele disminuir, a menos que la inspección y las instrucciones de trabajo sean estrictas.
Esto afecta en primer lugar a las piezas de precisión. El radio del borde, la sensación del chaflán y la presencia de rebabas residuales pueden variar de una pieza a otra. Si un comprador necesita un estado estable de los bordes en toda una tirada de producción, el desbarbado manual puede convertirse en un riesgo para la calidad en lugar de una solución de bajo coste.
Cómo afecta el desbarbado por vibración a las tolerancias de las piezas y a la consistencia de la rotura de bordes
La forma en que el desbarbado por vibración afecta a las tolerancias de las piezas depende de la geometría de la pieza, la elección del material, el tiempo de ciclo y el grado de exposición de las características críticas. Dado que el material actúa sobre todas las superficies alcanzables, tiende a crear una rotura general del borde en lugar de una corrección muy localizada.
Esto puede ser útil cuando simplemente hay que asegurar o alisar todos los bordes. Puede ser un problema cuando sólo hay que tratar un borde y las superficies cercanas deben permanecer inalteradas. Aquí es también donde cobra importancia el impacto de la selección del medio abrasivo en el acabado de la superficie. Los abrasivos más agresivos pueden eliminar las rebabas más rápidamente, pero también pueden cambiar el acabado o redondear los bordes más de lo que permite el diseño.
Riesgos de bordes afilados tras el corte por chorro de agua y necesidades de desbarbado secundario
No hay que ignorar los riesgos de los bordes afilados tras el corte por chorro de agua. Incluso cuando se utiliza el chorro de agua para cortar o desbarbar, una pieza puede salir del proceso con un estado de los bordes que no sea seguro para la manipulación o no sea adecuado para el sellado o el montaje. El proceso puede reducir las rebabas sin contacto directo, pero no garantiza un estado final del borde para todas las geometrías.
Por eso es importante la inspección secundaria. Si la pieza va a una célula de montaje manual, la seguridad de los bordes puede ser la principal preocupación. Si se destina a una aplicación hidráulica o de sellado, el mayor problema puede ser el filo residual o las partículas sueltas.
Cuando el desbarbado térmico no es adecuado para piezas metálicas
Cuando el desbarbado térmico no es adecuado para piezas metálicas, la razón suele ser una de estas cuatro cuestiones: riesgo de tolerancia, necesidades de enmascaramiento, preocupación por rebabas residuales en zonas protegidas o cambios superficiales no deseados. El estudio también señala que los métodos térmicos están limitados por el tipo de material.
Es útil disponer de una sencilla lista de control:
- Riesgo de tolerancia: ¿Puede la característica tolerar un evento de eliminación de rebabas sin contacto pero amplio?
- Necesidades de enmascaramiento: ¿Hay superficies que no deben verse afectadas?
- Riesgo de rebabas residuales: ¿Podría la geometría impedir la eliminación total de las rebabas?
- Preocupación por los cambios en la superficie: ¿Podría el proceso alterar el estado de superficies sensibles?
Si estas cuestiones suscitan preocupación, un método más selectivo puede ser más seguro.
Factores de coste, tolerancia y plazo de entrega en la selección de procesos
La selección de un proceso de desbarbado requiere un equilibrio entre las limitaciones prácticas de la empresa y las de calidad. Esta sección desglosa los factores clave que determinan el coste, el riesgo de tolerancia y el plazo de entrega de cada estrategia de eliminación de rebabas.
Factores de coste de los servicios externalizados de desbarbado
Los factores que determinan el coste de los servicios de desbarbado subcontratados suelen ser el tamaño de las rebabas, la accesibilidad a las mismas, el tipo de método, las necesidades de utillaje, la carga de inspección, los requisitos de limpieza y el volumen del lote. Una pieza con rebabas externas visibles suele ser más fácil de presupuestar que una pieza con rebabas ocultas en intersecciones que requieren validación.
El material y la mezcla de piezas también afectan al coste. Los materiales más duros pueden aumentar el desgaste de la herramienta o el tiempo de ciclo. Los lotes de piezas mixtas pueden reducir la eficacia si cada pieza necesita una configuración o un material diferente. Si la calidad de los bordes debe comprobarse minuciosamente, el tiempo de inspección también aumenta.
Intensidad de mano de obra, nivel de automatización y carga de configuración en los distintos métodos de eliminación de rebabas
La intensidad de mano de obra es mayor en el desbarbado manual y otros procesos dirigidos por operarios. La automatización reduce la mano de obra directa por pieza, pero aumenta la carga de preparación. Esta es la principal disyuntiva. Para trabajos muy repetitivos, la preparación puede repartirse entre muchas piezas. Para trabajos de baja repetición, la preparación puede dominar.
Los procesos por lotes, como el acabado por vibración, reducen la mano de obra por pieza, pero pueden añadir pasos de carga, separación, limpieza y validación. Los métodos especiales, como el desbarbado electroquímico o térmico, a menudo desplazan el coste de la mano de obra a la configuración, el utillaje y el control del proceso.
Sensibilidad a las tolerancias, requisitos de limpieza y riesgo de reprocesamiento
La sensibilidad a la tolerancia debe comprobarse con antelación, ya que muchos métodos de eliminación de rebabas eliminan cierta cantidad de material base, no sólo la rebaba. Si el borde es funcional, los métodos amplios pueden crear riesgo de retrabajo. La limpieza es igual de importante en las características internas. Los fragmentos de rebaba, los residuos de material o los subproductos del proceso pueden convertirse en una fuente de fallos más adelante.
El riesgo de retrabajo aumenta cuando las rebabas están ocultas, cuando la inspección visual es deficiente o cuando el método no es suficientemente selectivo. En esos casos, el proceso más barato en la primera pasada puede resultar caro tras la selección o el análisis de fallos.
Compromisos de plazo de entrega para procesos de desbarbado manuales, por lotes, robotizados y especiales.
El plazo de entrega depende de la preparación del proceso más que del nombre del método por sí solo. El desbarbado manual puede iniciarse rápidamente con poca preparación, por lo que puede ser útil para trabajos urgentes de bajo volumen. Los procesos por lotes pueden ser eficaces una vez que las piezas se ponen en cola. Los sistemas robotizados necesitan programación y dispositivos, pero pueden adaptarse bien a programas repetitivos. Los procesos especializados pueden añadir pasos externos de fresado, utillaje o cualificación.
Esto significa que el método más rápido para una parte de la familia puede ser el más lento para otra. Los compradores deben preguntar si el proceso ya está establecido para esa geometría o si el proveedor aún lo está desarrollando.
| Tipo de método | Principales factores de coste |
|---|---|
| Manual | Tiempo de mano de obra, inspección, manipulación de piezas |
| Mecánica / en máquina | Herramientas, tiempo de máquina, complejidad de acceso |
| Acabado en masa / vibratorio | Medios, tiempo de ciclo, clasificación, riesgo para los elementos críticos |
| Granallado abrasivo | Utilización de medios, enmascaramiento, limpieza, control del acabado superficial |
| Chorro de agua | Intensidad del equipo, control del proceso a presión, acabado secundario |
| Desbarbado robotizado | Programación, instalaciones, uso de capital, volumen de repetición |
| Térmico / electroquímico | Puesta a punto, utillaje, validación, tratamiento especial |
Aplicaciones por tipo de pieza, tipo de rebaba y vía de fabricación
Los distintos tipos de piezas, morfologías de rebabas y procesos de fabricación requieren soluciones de desbarbado a medida. Esta sección desglosa los tipos de rebaba más comunes en Mecanizado CNC, Las operaciones de mecanizado, fabricación de chapa y conformado, junto con estrategias prácticas de retirada para cada situación.

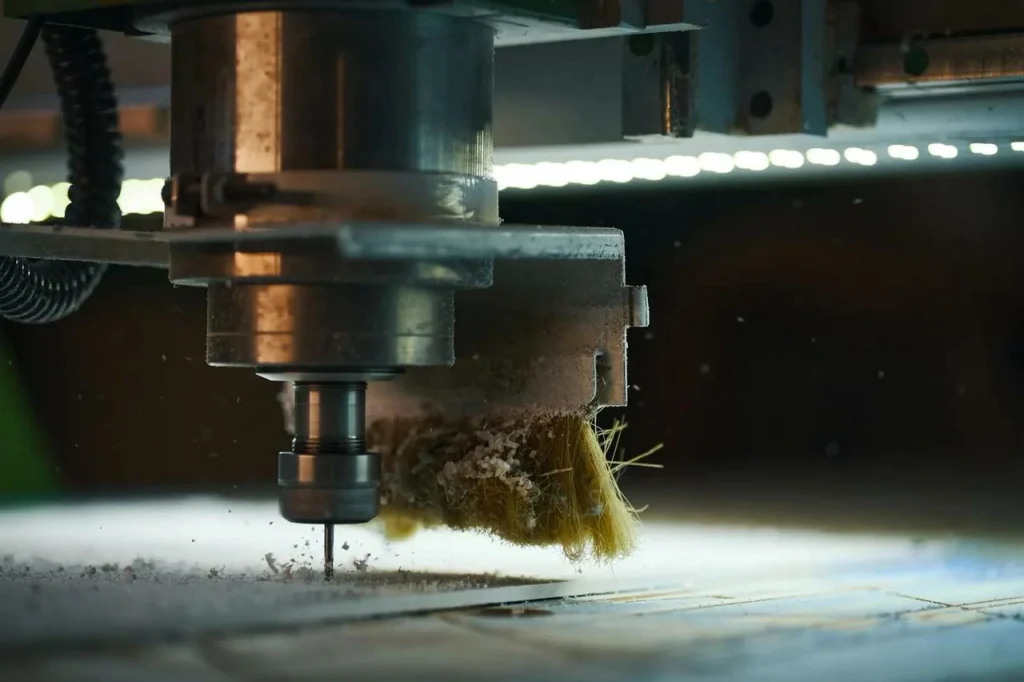

Causas de las rebabas en el fresado CNC y métodos de eliminación adecuados
Causas de la rebaba de vuelco en Fresado CNC a menudo incluyen el comportamiento de salida de la herramienta, el desgaste de la herramienta, la respuesta dúctil del material y la debilidad del soporte del filo. El metal se deforma y se pliega en lugar de cizallarse limpiamente, por lo que queda un labio en el borde.
Los métodos de eliminación adecuados dependen del tamaño y del acceso. Las rebabas ligeras pueden responder bien al cepillado o a un trabajo manual ligero. Las rebabas más grandes en bordes abiertos pueden requerir esmerilado u otro tipo de eliminación mecánica. Si el rebabeo es recurrente, el ajuste del proceso puede ser más eficaz que el trabajo secundario repetido.
Causas de las rebabas de arranque en la fabricación de chapas metálicas y diferencias en su eliminación
La causa de las rebabas en la fabricación de chapa metálica suele ser la forma en que el material se separa cuando el corte, el punzón o el recorte salen de la chapa. El soporte de los bordes, la ductilidad del material y las condiciones del proceso afectan a la cantidad de material que se desgarra o sobresale por el lado de salida.
La eliminación difiere de la eliminación de rebabas mecanizadas porque la pieza suele ser delgada y el borde queda totalmente expuesto. Esto hace que el cepillado, el esmerilado o el acabado por lotes sean más prácticos en muchos casos. Por otra parte, las piezas finas pueden deformarse con más facilidad, por lo que los métodos de contacto agresivos pueden crear problemas de planitud o aspecto.
Métodos de desbarbado de rebabas tras conformado, punzonado y recorte
Los métodos de desbarbado de rebabas tras el conformado, punzonado y recorte suelen centrarse en el acondicionamiento seguro de los bordes de muchas piezas similares. El trabajo manual puede ser adecuado para prototipos o lotes mixtos. El acabado en masa puede ser adecuado para piezas de lotes pequeños. El cepillado o el esmerilado pueden ser adecuados para bordes expuestos más grandes.
El método debe coincidir con el tipo de rebaba. Una rebaba fina y afilada puede necesitar sólo una rotura de bordes. Una rebaba muy perforada puede requerir más arranque de material. Si las características formadas crean esquinas ocultas, el acceso puede convertirse en el factor limitante.
Cómo conseguir bordes sin rebabas en piezas mecanizadas de precisión
Cómo conseguir bordes sin rebabas en piezas mecanizadas de precisión es en parte una cuestión de desbarbado y en parte una cuestión de estrategia de mecanizado. Es difícil garantizar la ausencia de rebabas en términos estrictos en todas las características, por lo que muchos planos definen una rotura de bordes controlada o una rebaba máxima admisible.
En el caso de las piezas de precisión, lo mejor suele ser reducir primero la formación de rebabas y, a continuación, utilizar el método de desbarbado menos agresivo que permita alcanzar la característica. Esto reduce el riesgo de tolerancia y mejora la consistencia. Las rebabas internas ocultas pueden justificar el desbarbado electroquímico u otro proceso selectivo. Los bordes abiertos accesibles pueden tratarse mejor con medios mecánicos controlados.
| Tipo de rebaba / acceso / clase de tolerancia | Lista restringida de métodos probables |
|---|---|
| Ligera rebaba externa / fácil acceso / tolerancia moderada | Manual, cepillado, mecánica ligera |
| Rebaba externa repetitiva / fácil acceso / producción estable | En máquina, robótica, mecánica |
| Piezas pequeñas / muchos bordes expuestos / tolerancia moderada | Acabado por vibración o en masa |
| Rebaba de intersección interna / acceso deficiente / característica de precisión | Desbarbado electroquímico |
| Patrón complejo de rebabas internas / acceso deficiente / menor sensibilidad al evento amplio | Desbarbado térmico |
| Limpieza de bordes mixtos más limpieza / canales o pasajes | Chorro de agua a alta presión |
Cómo elegir el método de eliminación de rebabas adecuado
La selección del método óptimo de desbarbado requiere una evaluación estructurada de las características de la pieza, las limitaciones del proceso y los requisitos de calidad.
¿Qué deben comprobar los compradores antes de seleccionar un proceso de desbarbado?
Los compradores deben comprobar el tipo de rebaba, el acceso al rasgo, la función del borde, la sensibilidad a la tolerancia, las necesidades de limpieza, el tamaño del lote y si el proceso elimina sólo la rebaba o también modifica el borde padre. Esto es más útil que pedir un método “mejor” en abstracto.
También deben preguntarse cómo se verificarán las rebabas residuales, especialmente en el caso de características internas. Si la rebaba no puede verse fácilmente, la validación del proceso importa más que la confianza del operario.
¿Qué métodos de eliminación de rebabas son los mejores para pasajes internos, orificios transversales y características ciegas?
Para pasajes internos, orificios transversales y características ciegas, las mejores opciones suelen ser las que no dependen del acceso manual directo. El desbarbado electroquímico de orificios transversales es uno de los ejemplos más claros de la investigación realizada. El desbarbado térmico también puede ser adecuado cuando hay muchas rebabas internas en patrones complejos.
El chorro de agua puede ser útil en canales profundos que requieran la eliminación de rebabas y la limpieza conjunta. Los métodos internos basados en herramientas pueden funcionar si es posible acceder a la pieza y controlarla. La clave es primero el acceso y después el método.
Repercusión de la selección del material abrasivo en el acabado superficial y el estado de los bordes
A menudo se subestima el impacto de la selección del material abrasivo en el acabado superficial y el estado de los cantos. Los abrasivos más agresivos pueden eliminar las rebabas más rápidamente, pero también pueden redondear más los bordes, cambiar más el acabado y aumentar el riesgo de perder detalle en los elementos pequeños.
En el acabado por lotes, la forma y la agresividad de la granalla influyen en si el proceso rompe ligeramente los bordes o alisa ampliamente la pieza. En el granallado, la elección de la granalla influye tanto en la eliminación de rebabas como en la textura final de la superficie. Ésta debe ajustarse a los requisitos de embutición, no sólo al tamaño de la rebaba.
Evaluación paso a paso: tipo de rebaba, material, tolerancia, limpieza, volumen y presupuesto
Una secuencia de evaluación práctica es la siguiente:
- Tipo de rebaba: ¿Es una rebaba de rollover, de pluma, de ruptura o de intersección interna?
- Material: ¿El metal es dúctil, duro o difícil de mecanizar?
- Tolerancia: ¿Puede la arista aceptar un redondeo general o necesita una eliminación selectiva?
- Limpieza: ¿Suponen un riesgo las partículas sueltas, los residuos o el atrapamiento de medios?
- Volumen: ¿Se trata de un prototipo, de un volumen reducido o de una producción repetida?
- Presupuesto: ¿Es aceptable la mano de obra o es necesaria la automatización para mantener la coherencia?
Un flujo sencillo funciona bien:
- Identifique si la rebaba es externa o interna.
- Compruebe si la rebaba se puede alcanzar con una herramienta o un material.
- Si es accesible y el volumen es bajo, considere métodos manuales o mecánicos.
- Si se puede alcanzar y el volumen es elevado, considere métodos en máquina, robotizados o por lotes en función de la sensibilidad de los bordes.
- Si no son accesibles y están situados en intersecciones ocultas, evalúe métodos electroquímicos o térmicos.
- Si la eliminación de rebabas y la limpieza deben realizarse a la vez, revise el ajuste por chorro de agua a alta presión.
- Rechace cualquier método que genere demasiados riesgos de tolerancia, limpieza o estado de la superficie.
Escenarios prácticos de comparación para decisiones de ingeniería
Para ayudarle a seleccionar el enfoque de desbarbado más práctico para su aplicación, comparamos escenarios reales comunes que los ingenieros y compradores evalúan a diario.
Pequeñas piezas de precisión frente a grandes piezas estructurales
Las piezas pequeñas de precisión suelen favorecer el control selectivo o el acabado por lotes, en función de la tolerancia. La manipulación es un problema importante, por lo que el trabajo manual puede volverse ineficaz rápidamente. Las piezas estructurales grandes son más fáciles de acceder manual o mecánicamente, pero pueden seguir necesitando consistencia de cantos en contornos largos.
La diferencia es que las piezas pequeñas están limitadas por la sensibilidad de las características y la eficacia de la manipulación, mientras que las piezas grandes están más limitadas por el acceso, el tiempo de trabajo y la longitud de los bordes.
Flujos de trabajo manuales de bajo volumen frente a células de desbarbado robotizadas y automatizadas
Los flujos de trabajo manuales de bajo volumen son flexibles y fáciles de poner en marcha. Se adaptan a los cambios de ingeniería y a las piezas variadas. Las células robotizadas de desbarbado son mejores cuando las ubicaciones de los bordes se repiten y la consistencia importa más que la flexibilidad. El paquete de investigación señala que la precisión del desbarbado robotizado es de ±0,02 mm, pero esa cifra de una sola fuente debe considerarse direccional, no universal.
Por tanto, la decisión suele basarse en la repetibilidad y la dispersión de la configuración. Si la misma rebaba aparece siempre en el mismo lugar, la automatización resulta más fácil de justificar.
Eliminación de rebabas internas frente al acabado de cantos externos
La eliminación de rebabas internas suele ser de acceso limitado. El acabado de bordes externos suele tener un rendimiento limitado. Por este motivo, las rebabas internas a menudo empujan el proceso hacia opciones electroquímicas, térmicas o de chorro de agua, mientras que los bordes externos suelen permanecer en el rango del acabado manual, mecánico o por lotes.
El comprador debe separar pronto estos dos problemas. Un mismo proceso puede no resolver bien ambos.
Métodos de eliminación de rebabas para lotes de aluminio, acero, aleaciones endurecidas y piezas mixtas.
El aluminio suele formar rebabas untadas o enrolladas, por lo que un cepillado ligero o un trabajo mecánico controlado pueden bastar para obtener bordes accesibles. Las piezas de acero pueden adaptarse a una amplia gama de métodos en función del tamaño y la geometría de la rebaba. Las aleaciones endurecidas pueden hacer que la eliminación mecánica sea más lenta y menos indulgente, especialmente en los elementos de precisión. Los lotes de piezas mixtas son difíciles porque un medio o ciclo puede no adaptarse a todos los materiales y condiciones de los bordes.
| Escenario | Lista de métodos |
|---|---|
| Pequeñas piezas metálicas de precisión, se admite una rotura moderada de los bordes | Vibratoria, mecánica selectiva |
| Piezas pequeñas de precisión, control estricto de los bordes | Control manual, en máquina, electroquímico para características internas |
| Grandes piezas estructurales con bordes abiertos | Amolado manual, cepillado, herramientas mecánicas |
| Geometría mixta de bajo volumen | Desbarbado manual |
| Geometría de repetición de gran volumen | Acabado robotizado, en máquina, por lotes, cuando proceda |
| Pasajes internos y orificios transversales | Electroquímica, térmica, chorro de agua en función de la geometría y el riesgo |
| Aleación endurecida con rebabas externas accesibles | Desbarbado mecánico por esmerilado, con precaución en la pérdida de bordes. |
| Lotes de piezas mixtas | Separar por geometría y material antes de elegir el proceso compartido |
En resumen, los métodos de eliminación de rebabas deben elegirse desde la rebaba hacia fuera. Empiece por el tipo de rebaba, la función del borde y el acceso. A continuación, compruebe si el método crea un nuevo problema de tolerancia, limpieza o consistencia. Los métodos manuales son flexibles pero variables. Los métodos por lotes son eficaces pero amplios. Los métodos térmicos y electroquímicos resuelven bien algunos problemas de rebabas ocultas, pero no son soluciones de uso general.
El proceso correcto es el que elimina la rebaba sin crear un borde peor, una superficie o un problema de inspección posterior. Antes de dar el visto bueno, defina la rebaba máxima permitida, la rotura o el radio del borde requeridos, si el borde es funcional o cosmético, cómo se inspeccionarán las características ocultas y qué condición de limpieza debe cumplirse tras el desbarbado. Confirme si el proceso es selectivo o de área amplia, si se requiere enmascaramiento o fijación, y cómo se evita el exceso de desbarbado en las caras de sellado, roscas y puntos de referencia críticos. El plano o la especificación de compra deben indicar el estado requerido de los bordes en lugar de basarse en “desbarbar” como nota independiente.
Preguntas frecuentes
Entre las opciones más populares se encuentran las herramientas manuales, mecánicas y en máquina, ampliamente utilizadas en el fresado CNC y el Torneado CNC aplicaciones. También puede utilizar el acabado en masa, el chorreado abrasivo y el chorro de agua a alta presión para un acondicionamiento versátil de los bordes. Las soluciones especializadas incluyen el desbarbado por energía térmica para rebabas internas y el desbarbado electrolítico (ECD) para características de agujeros cruzados de precisión. Los servicios de desbarbado criogénico están disponibles para aplicaciones de materiales nicho, pero son menos comunes para piezas metálicas en general. El equilibrio entre el desbarbado manual y el automatizado dependerá de su volumen, necesidades de consistencia y complejidad de las piezas.
Incluso las rebabas más pequeñas pueden interrumpir el montaje, dañar las juntas y crear riesgos para la seguridad de los operarios. Los bordes incontrolados también pueden arruinar el chapado, la pintura y otros procesos de acabado posteriores. Las rebabas internas que quedan tras el mecanizado pueden desprenderse y provocar fallos en los sistemas hidráulicos o de fluidos. Procesos como el desbarbado electrolítico (ECD) y el desbarbado por energía térmica ayudan a eliminar las rebabas ocultas que el trabajo manual no puede alcanzar. La elección entre el desbarbado manual y el automatizado influye directamente en la fiabilidad de la pieza, el control de la tolerancia y el rendimiento a largo plazo.
El desbarbado por energía térmica es uno de los métodos especializados de eliminación de rebabas más eficaces para piezas metálicas complejas. Utiliza una reacción breve de alta energía para eliminar rebabas finas con una elevada relación superficie/masa. Este proceso es ideal para rebabas pequeñas y ocultas en pasajes internos creados por fresado CNC y torneado CNC. Puede tratar varias rebabas a la vez sin contacto mecánico directo. Sin embargo, puede requerir una limpieza posterior para eliminar la oxidación y los residuos. A menudo se compara con los servicios de desbarbado electrolítico (ECD) y desbarbado criogénico para características internas difíciles.
Al evaluar el desbarbado manual frente al automatizado, los procesos manuales rara vez son rentables para la producción de grandes volúmenes. Aunque los métodos sencillos de eliminación de rebabas, como el limado manual, funcionan para prototipos y lotes pequeños, carecen de consistencia en entornos de fresado y torneado CNC. La variabilidad del operario aumenta los defectos y las repeticiones a medida que aumenta el tamaño de los lotes. Los sistemas automatizados ofrecen una mejor repetibilidad para piezas que necesitan condiciones de cantos uniformes. Para geometrías complejas, el desbarbado por energía térmica o el desbarbado electrolítico (ECD) ofrecen a menudo mejor valor que el trabajo manual prolongado. Los servicios de desbarbado criogénico también pueden ser más eficaces para aplicaciones especializadas de gran volumen.
El diseño de métodos eficaces de eliminación de rebabas empieza por mejorar las condiciones de fresado y torneado CNC. Reducir las intersecciones profundas y ocultas que atrapan las rebabas y bloquean el acceso a la herramienta. Apoye los bordes finos para evitar la deformación durante el corte y reducir la dependencia del desbarbado electrolítico (ECD) o el desbarbado por energía térmica. Optimizar las trayectorias de salida de la herramienta para reducir el vuelco y eliminar las rebabas en su origen. Considere si se utilizará el desbarbado manual o automático al principio del diseño para simplificar el acceso. Evite las características que atrapan los medios de procesos como los servicios de desbarbado criogénico para reducir los índices de limpieza y rechazo.
Spanish
English
German
French
Italian
Polish
Czech
Japanese
