CNC-Tiefloch-Bohrmaschine: Arten von Tieflochbohrungen

In der Praxis ist nicht jede Bohrung so einfach, wie sie auf einer Zeichnung aussieht. Sobald die Tiefe weit über den Durchmesser hinausgeht, verwandelt sich der Prozess schnell von einer Routinebohrung in einen präzisionsgesteuerten Vorgang. Hier wird das cnc-Tieflochbohren entscheidend. Es geht nicht nur darum, eine bestimmte Tiefe zu erreichen, sondern auch darum, die Geradheit beizubehalten, die Späne zu verwalten, die Wärme zu kontrollieren und eine gleichbleibende Qualität über die gesamte Bohrung zu gewährleisten. Für Ingenieure, Einkäufer und Hersteller kann das Verständnis der Funktionsweise des cnc-Tieflochbohrens - und wann Standardmethoden nicht mehr zuverlässig sind - den Unterschied zwischen einem reibungslosen Produktionsablauf und kostspieligen Verzögerungen, Werkzeugausfällen oder Ausschussteilen ausmachen.

Was ist CNC-Tieflochbohren und warum ist es wichtig?

Tieflochbohren bedeutet nicht nur “ein langes Loch bohren”. In der Zerspanung bedeutet der Begriff in der Regel, dass die Bohrungstiefe im Vergleich zum Bohrungsdurchmesser groß ist, so dass die Spanabfuhr, die Kühlmittelzufuhr und die Werkzeugführung zu den wichtigsten Prozessgrenzen werden. Sobald die Bohrung tief genug ist, verwandelt sich der Prozess von einer einfachen Bohraufgabe in ein kontrolliertes Systemproblem.

Für Ingenieure und Einkäufer ist dies von Bedeutung, denn eine Bohrung, die auf einer Zeichnung einfach aussieht, ist auf einer Standard-CNC-Maschine möglicherweise nicht praktikabel. Ein und derselbe Nenndurchmesser kann bei einem Tiefen-Durchmesser-Verhältnis von 5:1 einfach und bei 20:1 oder mehr riskant sein. Geradheit, Rundheit, Zylindrizität, Werkzeugstandzeit und Zykluszeit können sich mit zunehmendem Verhältnis schnell ändern.

Definition des Tiefbohrens durch die Grenzen des Verhältnisses zwischen Durchmesser und Tiefe beim Tiefbohren

Eine gängige Methode zur Definition des Tieflochbohrens ist das Verhältnis von Tiefe zu Durchmesser. Aus den angegebenen Quellen geht hervor, dass Standard-Spiralbohrer in der Regel auf ein Verhältnis von etwa 10:1 beschränkt sind, während spezialisierte Tiefbohrverfahren wie das Tieflochbohren bis zu 400:1 erreichen können. Diese Diskrepanz erklärt, warum die Auswahl des Verfahrens so wichtig ist.

Einfach ausgedrückt: Ein 5 mm großes Loch in 50 mm Tiefe hat bereits ein Verhältnis von 10:1. Das ist für viele Standard-Bohrausrüstungen nahe der praktischen Obergrenze. Wenn dasselbe Loch viel tiefer gebohrt werden muss, sollte der Ingenieur aufhören, es als Routinebohrung zu betrachten, und prüfen, ob Tieflochbohren, Tieflochbohren oder BTA-Bohren erforderlich ist.

Diese verhältnisbasierte Definition ist nützlich, weil sie direkt mit der Herstellbarkeit zusammenhängt. Sie sagt Ihnen, wann Spänepackung, Hitze, Drift und Werkzeugverformung zum Hauptrisiko werden.

Grenzen des konventionellen Bohrens für tiefe Löcher über etwa 10:1 hinaus

Die Grenzen des konventionellen Bohrens für tiefe Löcher zeigen sich an drei Stellen: Späne, Hitze und Werkzeugführung. Standard-Spiralbohrer sind auf Spannuten angewiesen, um Späne aus dem Loch zu befördern. Mit zunehmender Tiefe müssen die Späne weiter transportiert werden, so dass sie nachschneiden, sich verklemmen oder an den Schneidkanten verschweißen können, ein gut dokumentiertes Problem bei Die NIST-Forschung zur Präzisionsbearbeitung und die Richtlinien zur industriellen Prozesssicherheit. Wenn das passiert, wird ein Werkzeugbruch wahrscheinlicher.

Eine weitere Grenze ist das Kühlmittel. Externes Flutkühlmittel kann die Bohrerspitze in der Nähe des Eintritts kühlen, erreicht aber nicht zuverlässig die Schneidzone tief im Inneren der Bohrung. Aus diesem Grund ist die Entscheidung zwischen Spindelkühlung und externer Kühlung bei tiefen Bohrungen so wichtig. Bei flachen Bohrungen kann externes Kühlmittel ausreichend sein. Bei tieferen Löchern ist dies oft nicht der Fall.

Ein weiteres Problem ist das Wandern des Bohrers und die Drift. Je länger der freitragende Bohrpfad ist, desto leichter können kleine Eingabefehler, Materialschwankungen oder Spindelrundlauf zu einer schlechten Geradheit der Bohrung in tiefen Löchern führen.

Was unterscheidet das cnc-Tieflochbohren vom normalen Spiralbohren?

Das CNC-Tieflochbohren unterscheidet sich vom normalen Spiralbohren, weil es nicht nur auf Spindeldrehzahl und Vorschub, sondern auch auf eine kontrollierte Spanabfuhr und Werkzeugunterstützung angewiesen ist. Beim Tieflochbohren müssen die Maschine, das Werkzeug, das Kühlmittel und die Zyklusstrategie zusammenarbeiten.

Beim Tieflochbohren wird ein einschneidiges Werkzeug mit innerer Kühlmittelzufuhr verwendet, das in der Regel für kleinere Durchmesser und hohe Tiefenverhältnisse eingesetzt wird. Das BTA-Bohren wird für Bohrungen mit größerem Durchmesser verwendet und hängt ebenfalls von der Steuerung des Kühlmittelflusses und der Spanabfuhr ab. Bei einer Standard CNC-Fräse, Beim Tieflochbohren mit einem G83-Zyklus kann die machbare Tiefe durch stufenweises Zurückziehen des Werkzeugs zum Brechen und Entfernen der Späne erweitert werden.

Der wichtigste Punkt ist, dass Tiefbohrverfahren nach dem Prinzip der Risikokontrolle ausgewählt werden. Es handelt sich nicht nur um schnellere oder langsamere Versionen von Standardbohrungen. Es gibt verschiedene Möglichkeiten, den Prozess stabil zu halten.

Standardbohren vs. Tieflochbohren vs. Pistolenbohren vs. BTA-Bohren

Das Ejektorbohren, das auch als Doppelrohr- oder STS-System bezeichnet wird, ist eine weitere Familie von Tiefbohrverfahren, die zwischen dem Tieflochbohren und BTA-Anwendungen mit großen Bohrungen eingesetzt wird. Es ist nützlich, wenn Späneabfuhr und Kühlmittelkontrolle erforderlich sind, aber eine vollständige BTA-Versiegelung oder ein Maschinenlayout unpraktisch ist. Die Wahl des Verfahrens hängt vom Durchmesser, dem Tiefenverhältnis, der Maschinenkonfiguration und davon ab, ob die Einrichtung die erforderliche Kühlmittelführung und Abdichtung unterstützen kann.

Kann die Bohrung auf einer Standard-CNC hergestellt werden oder ist eine spezielle Maschine erforderlich?

Dies ist oft die erste wirkliche Machbarkeitsfrage. Viele Löcher können auf einer standardmäßigen vertikalen oder horizontalen CNC-Maschine hergestellt werden, wenn das Verhältnis moderat ist, das Material handhabbar ist und die Toleranz realistisch ist. Das bedeutet aber nicht, dass dies das beste Verfahren ist.

In der Praxis kann die Zusammenarbeit mit einem erfahrenen Präzisionsbearbeitungslieferanten wie UNeed dabei helfen, zu beurteilen, ob ein Tieflochmerkmal mit Standard-CNC-Fräs- oder Drehvorrichtungen realisiert werden kann oder ob spezielle Tieflochbohrmethoden für Stabilität und Qualität erforderlich sind.

Eine Zeichnung kann technisch mit Tieflochbohren möglich sein, aber dennoch eine schlechte Wahl für die Produktion sein, weil die Zykluszeit lang, die Werkzeugstandzeit unbeständig oder das Geradheitsrisiko hoch ist. Die Wahl des Verfahrens sollte also auf dem Tiefenverhältnis, dem Durchmesser, dem Material und den Qualitätsanforderungen basieren.

Wenn Tieflochbohren spezielle Maschinen erfordert

Der Hauptgrund dafür, dass für das Tieflochbohren spezielle Maschinen erforderlich sind, ist die Prozesskontrolle bei hohen Verhältnissen. Wenn die benötigte Bohrung weit über den üblichen 10:1-Bereich des Spiralbohrens hinausgeht und in den hohen Übersetzungsbereich des Tieflochbohrens eintritt, liefert eine Standard-CNC möglicherweise keine stabilen Ergebnisse mehr.

Spezielle Maschinen werden wahrscheinlicher, wenn das Loch sehr gerade, gratfrei und über mehrere Produktionsläufe hinweg wiederholbar sein muss, oder wenn der Durchmesser klein und das Loch sehr tief ist. Die angegebenen Quellen zeigen, dass das Tieflochbohren einen Wert von 400:1 erreicht, was weit über das hinausgeht, wofür Standardbohrverfahren gedacht sind.

Die praktische Grenze ist nicht allein der Maschinentyp. Spindelleistung, Rundlauf, Kühlmitteldruck und -durchfluss durch die Spindel, Maschinensteifigkeit, Achsenausrichtung, verfügbarer Hub, Aufspannbereich und die Tatsache, ob ein rotierendes Werkzeug oder ein rotierendes Werkstück verwendet wird, wirken sich alle auf das aus, was zuverlässig gehalten werden kann. Eine Standard-CNC kann einige tiefe Löcher bohren, aber die Leistungsfähigkeit nimmt schnell ab, wenn die Anforderungen an die Kühlmittelsteuerung, die Ausrichtung oder die Geradheit zu hoch werden.

In der Praxis ist eine spezielle Maschine umso eher gerechtfertigt, je mehr das Teil von der Lochgeometrie und nicht nur vom Vorhandensein eines Lochs abhängt.

Wann sollte man Pistolenbohren anstelle von Tieflochbohren verwenden?

Wann das Tieflochbohren dem Tieflochbohren vorzuziehen ist, hängt von Risiko und Wiederholbarkeit ab. Tieflochbohren ist nützlich, wenn ein Betrieb ein tieferes Loch auf einer Standard-CNC-Fräse herstellen möchte, ohne in ein spezielles Tieflochbohrsystem zu investieren. Beim Tieflochbohren wird der Bohrer in Intervallen zurückgezogen, so dass Späne abbrechen und das Loch verlassen können.

Das Tieflochbohren ist die sicherere Wahl, wenn das Loch einen kleinen Durchmesser hat, sehr tief ist und es auf die Geradheit ankommt. Es wird auch bevorzugt, wenn beim Tieflochbohren aufgrund der Tiefe, des Materialverhaltens oder des begrenzten Zugangs zum Kühlmittel Probleme bei der Spanabfuhr zu erwarten sind. Das Tieflochbohren kann funktionieren, aber der Zyklus ist langsamer und weniger kontrolliert als beim Bohren mit einer echten Pistole.

Die praktische Trennlinie ist nicht nur die Tiefe. Es geht darum, ob der Prozess die Späne in Bewegung halten und das Werkzeug über die gesamte Länge führen kann.

Einfluss des Lochdurchmessers auf das Tieflochbohrverfahren

Der Einfluss des Lochdurchmessers auf das Tiefbohrverfahren ist einer der wichtigsten Auswahlfaktoren. Nach den vorliegenden Daten ist das Tieflochbohren im Bereich von 1-50 mm angesiedelt, wobei die übliche Verwendung bei 3-25 mm liegt und das Mikrobohren bis zu 1-3 mm reicht. Das macht sie zu einer guten Wahl für tiefe, schmale Löcher.

Mit zunehmendem Durchmesser wird das BTA-Bohren immer geeigneter. Größere Bohrungen können die Maschinenarchitektur und das Werkzeugsystem rechtfertigen, die beim BTA-Bohren verwendet werden, insbesondere wenn eine große Tiefe erforderlich ist.

Tiefe Bohrungen mit kleinem Durchmesser weisen ein anderes Risikoprofil auf. Sie reagieren empfindlicher auf die beim Tieflochbohren auftretende Werkzeugverformung und sind weniger anfällig für Späneblockaden. Enge Bohrungen zwingen den Prozess daher eher zu speziellen Tiefbohrverfahren als größere Bohrungen.

Die Wahl zwischen BTA- und Gundbohrmaschinen

Die Wahl zwischen BTA- und Tieflochbohrmaschinen beginnt mit dem Durchmesser, dann folgen das Tiefenverhältnis und die Qualitätsziele. Das Tieflochbohren ist in der Regel die erste Option für kleinere Löcher, die ein hohes Verhältnis von Tiefe zu Durchmesser und eine gute Geradheit erfordern. Die Frage BTA-Bohrung vs. Tieflochbohren für Bohrungen mit großem Durchmesser ist eine andere, denn BTA ist für größere Bohrungen gedacht, für die Tieflochbohren nicht die beste Wahl ist.

Wenn das Teil große, tiefe Bohrungen hat, ist BTA normalerweise das natürlichere Verfahren. Wenn das Teil kleinere, lange Bohrungen mit anspruchsvoller Geradheit hat, ist das Gundrilling wahrscheinlicher. Käufer sollten auch berücksichtigen, ob die Maschine über den Kühlmitteldruck, die Spindeleinrichtung und die Werkzeugabstützung verfügt, die für das geplante Verhältnis erforderlich sind.

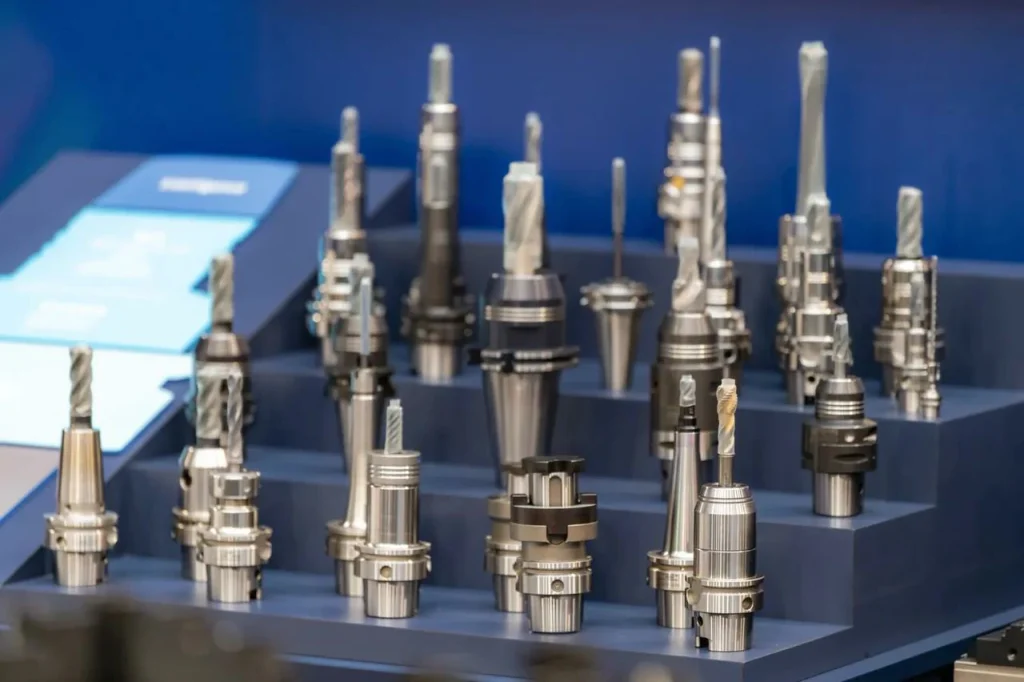

Wie CNC-Tieflochbohren funktioniert: Methoden, Kühlmittel und Spankontrolle

Tieflochbohren funktioniert nur, wenn die Späne die Schneidzone verlassen können, bevor sie das Werkzeug beschädigen oder die Bohrung einschneiden. Deshalb sind Kühlmittel und Spankontrolle von zentraler und nicht von sekundärer Bedeutung.

Der Prozess hängt auch von der Werkzeugunterstützung ab. Wenn das Werkzeug tiefer in das Werkstück eindringt, kann sich jeder kleine Rundlauf oder jede seitliche Belastung zu einem sichtbaren Drift ausweiten. Die Maschine und die Einrichtung müssen dieses Risiko von Anfang an verringern.

Tieflochbohren bei kleinen Durchmessern und großen Tiefenverhältnissen

Beim Tieflochbohren für kleine Durchmesser und große Tiefenverhältnisse wird ein einschneidiges Werkzeug mit innerer Kühlmittelzufuhr verwendet. Das Kühlmittel gelangt direkt in die Schneidzone und hilft dann, die Späne aus dem Loch zu befördern. Dies ist ein Grund dafür, dass beim Tieflochbohren gerade, gratfreie Löcher mit einem Verhältnis hergestellt werden können, das weit über dem des Spiralbohrens liegt.

Bei langen, engen Bohrungen ist dieser direkte Kühlmittelweg ein großer Vorteil. Externes Kühlmittel kann die Spitze in der Tiefe nicht zuverlässig erreichen, so dass die Spanabfuhr weniger vorhersehbar wird. Das Gun Drilling löst dieses Problem, indem es den Kühlmittelfluss zum Bestandteil der Werkzeugkonstruktion macht.

Aus diesem Grund wird das Tieflochbohren häufig mit medizinischen Teilen, Strömungskomponenten in der Automobilindustrie und Merkmalen der Luft- und Raumfahrtindustrie in Verbindung gebracht, die tiefe, kleine Bohrungen benötigen.

BTA-Bohrung vs. Pistolenbohren für Löcher mit großem Durchmesser

Das BTA-Bohrverfahren im Vergleich zum Tieflochbohren bei großen Durchmessern ist hauptsächlich eine Frage des Maßstabs. Beides sind Tiefbohrverfahren, aber BTA-Bohrungen werden bei größeren Durchmessern eingesetzt. Bei dieser Größe sind der Spanabfuhrweg und das Stützsystem anders angeordnet als beim Tieflochbohren.

Wenn die Bohrung groß und tief ist, ist BTA oft die bessere Wahl, da das Verfahren auf diese Abmessungen ausgelegt ist. Wenn die Bohrung kleiner ist, ist das Tieflochbohren in der Regel die praktischere Option. Bei der Entscheidungsfindung geht es nicht darum, dass eine Methode generell besser ist. Es geht darum, dass der Durchmesser das stabile Prozessfenster verändert.

G83-Bohrzyklus für Standard-CNC-Fräsen erklärt

Der Zyklus des G83-Lochbohrens ist einfach erklärt: Der Bohrer fährt eine bestimmte Strecke vor, zieht sich zurück, um die Späne zu entfernen, kehrt dann zurück und fährt fort, bis die volle Tiefe erreicht ist. Auf einer Standard-CNC-Fräse ist dies die übliche Methode, um die Bohrtiefe ohne spezielle Pistolenbohrausrüstung zu vergrößern.

Der Rückzug ist keine vergeudete Bewegung. Es ist ein Schritt der Spankontrolle. In den Diskussionen mit den Anwendern und in den Videobeispielen wird betont, dass das Timing wichtig ist, da der Rückzug die Späne beseitigen muss, ohne mehr Wärme oder Reibung als nötig zu erzeugen.

Aus diesem Grund wird das Tieflochbohren oft als “langsam, aber notwendig” angesehen. Es erhöht zwar die Zykluszeit, kann aber Ausbrüche verhindern und die Qualität der Bohrungen verbessern, wo kontinuierliches Bohren versagt.

Prozessdiagramm: Kühlmittelfluss, Spanabfuhrweg und Werkzeugauflagepunkte

Ein einfacher Weg, den Prozess zu visualisieren, ist:

1. Eintritt und Ausrichtung: Der Bohrer beginnt an der Bohrstelle. Die Genauigkeit des Eintritts ist wichtig, da die anfängliche Drift mit der Tiefe zunimmt.
2. Schneidbereich: Die Schneiden erzeugen Späne an der Bohrerspitze.
3. Kühlmittelzufuhr: Bei Tieflochbohrsystemen wird das Kühlmittel von innen in die Schneidzone geleitet. Beim Tieflochbohren auf einer Standardmaschine ist die Kühlmittelzufuhr eingeschränkter, es sei denn, es steht ein Kühlmittel durch die Spindel zur Verfügung.
4. Späneabfuhrweg: Die Späne müssen aus der Schneidzone abtransportiert werden. Beim Tieflochbohren wird dies durch Rückzug unterstützt. Beim Tieflochbohren und BTA-Bohren ist der Kühlmittelfluss der Hauptfaktor.
5. Werkzeugauflagepunkte: Die Maschinenspindel, der Halter und die Werkzeuggeometrie beeinflussen, wie gut das Werkzeug gegen Verrutschen gesichert ist.

Wenn einer dieser Schritte unzureichend ist, kann das Loch zwar noch hergestellt werden, aber Qualität und Wiederholbarkeit leiden in der Regel.

Was bestimmt die Durchführbarkeit, Geradheit und Qualität der Bohrung?

Ingenieure fragen oft, wie man eine hohe Genauigkeit bei tiefen Bohrungen erreichen kann. Die kurze Antwort lautet, dass die Qualität der Bohrung von der gesamten Prozesskette abhängt, nicht nur von einem “besseren” Bohrer. Geradheit, Rundheit und Zylindrizität werden von der Einrichtung, dem Werkzeug, dem Kühlmittel, dem Maschinenzustand und der Zyklusstrategie zusammen beeinflusst.

Durchmessertoleranz, Geradheit und Zylindrizität sollten als separate Anforderungen behandelt werden, da eine Bohrung die Größe einhalten und trotzdem in der Tiefe nicht funktionieren kann. Beim Tieflochbohren kann die erforderliche Bohrung in einem Arbeitsgang erreicht werden, aber engere Geometrie- oder Oberflächenanforderungen können Sekundärprozesse wie Reiben, Honen oder Schälen und Rollieren erfordern. Käufer sollten sich vergewissern, ob der angebotene Prozess nur das Bohren oder auch die Nachbearbeitung umfasst.

Faktoren, die die Geradheit beim Tieflochbohren beeinflussen

Zu den Faktoren, die sich auf die Geradheit beim Tieflochbohren auswirken, gehören die Ausrichtung der Maschine, der Zustand der Spindel, die Werkzeuggeometrie, die Werkstückspannung, das Materialverhalten und die Spankontrolle. Ein kleiner Fehler zu Beginn kann sich in der Tiefe zu einem großen Fehler auswachsen. Die Einstiegsqualität ist also wichtiger, als viele Käufer erwarten.

Die Werkstofffamilie verändert das Prozessfenster. Rostfreie Stähle und Titan- oder Nickellegierungen erhöhen das Risiko der Spankontrolle und des Wärmemanagements, Aluminium kann lange, durchgehende Späne erzeugen, wenn Werkzeug und Vorschub nicht aufeinander abgestimmt sind, legierte Stähle hängen oft von der Härte und dem Spanbruchverhalten ab, und Gusseisen verhält sich anders, weil die Späne kürzer sind, aber der Abriebverschleiß steigen kann. Vorschubstabilität, Kühlmittelzufuhr und Werkzeugauswahl sollten nach Material und nicht nur nach Tiefenverhältnis geprüft werden.

Auch die Steifigkeit des Werkzeugs spielt eine Rolle. Ein langer, schlanker Bohrer lässt sich leichter verbiegen oder von der Linie ablenken, insbesondere in engen Löchern. Inhomogenitäten im Material können das Werkzeug auch zur Seite drücken. Bei Arbeiten in tiefen Löchern müssen die Schnittkräfte ausgeglichen und die Späne in Bewegung gehalten werden.

Kühlmittel durch die Spindel vs. externes Kühlmittel für tiefe Bohrungen

Die Kühlmittelzufuhr durch die Spindel im Vergleich zu externen Kühlmitteln für tiefe Bohrungen ist einer der deutlichsten Prozessunterschiede zwischen normalen Bohrungen und echten Tiefbohrungen. Bei der Kühlung durch die Spindel wird die Flüssigkeit direkt in die Schneidzone geleitet. Dadurch wird die Spitze gekühlt, die Späne werden abtransportiert und die Geradheit der Bohrung wird verbessert.

Externes Kühlmittel funktioniert in Oberflächennähe gut, wird aber mit zunehmender Bohrtiefe weniger wirksam. Es kann die Schneidkante einfach nicht mehr in gleicher Weise erreichen, wenn der Bohrer tief in der Bohrung steckt. Aus den angegebenen Quellen geht eindeutig hervor, dass ein Hochdruck-Kühlmittel durch die Spindel hindurch für tiefe CNC-Bohrungen von entscheidender Bedeutung ist und bei tiefen Anwendungen besser abschneidet als ein externes Kühlmittel.

Was sind die Ursachen für eine schlechte Geradheit von tiefen Löchern?

Die Geradheit hängt nicht nur von der Bohrerlänge ab. Die Eintrittsbedingungen, der Spindelrundlauf, die Steifigkeit der Aufspannung, die Kühlmittelzufuhr, die Spanabfuhr, die Werkzeugabstützung und die Materialbeschaffenheit wirken sich alle darauf aus, ob die Schnittkräfte über die Tiefe ausgeglichen bleiben. Schräge oder unebene Eintrittsflächen, Querbohrungen, unterbrochene Schnitte, dünne Wände und Durchbruchsbedingungen können eine ansonsten machbare tiefe Bohrung ohne zusätzliche Führungselemente instabil oder ungeeignet machen.

Auch der Spitzenwinkel spielt eine Rolle. In der mitgelieferten Anleitung für Werkzeuge wird je nach Materialhärte ein Spitzenwinkel von 118° oder 135° angegeben, um die Spanabfuhr zu verbessern und das Wandern zu verringern. Das ist für sich genommen keine vollständige Antwort, aber es zeigt, wie die Werkzeuggeometrie den geraden Eintritt und ein stabileres Bohren unterstützt.

Referenzen: Daten aus akademischen Studien, Anleitungen für Werkzeuge und Spezifikationen von Maschinenherstellern

Die aussagekräftigsten Daten in dem zur Verfügung gestellten Material stammen aus einer akademischen Studie zum Tieflochbohren von AISI 316 und aus Maschinen-/Werkzeuganleitungen zu Kühlmittel und Geometrie. In der Studie zu AISI 316 wurde mit einem M35-Werkzeug bei 700 U/min und 0,1 mm/U eine Bohrung mit 5 mm Durchmesser und 50 mm Tiefe auf einer vertikalen Standard-CNC-Fräse gebohrt und eine Zylindrizität von nur 0,02 mm erreicht, wobei das Tieflochbohren verwendet wurde. In derselben Studie wurde auch über gute Rundheitsergebnisse bei 800 U/min und 0,05 mm/U mit M35 berichtet.

Gleichzeitig bestehen aber auch Unsicherheiten. TiAlN-beschichtete Bohrer zeigten in einigen Tests eine gute Rundheit, aber eine schlechtere Zylindrizität als M35 in diesem Datensatz, und der Grund wurde in anderen Quellen nicht überprüft. Daher sollten Käufer solche Werte als verfahrensspezifische Hinweise und nicht als universelle Garantien betrachten.

Vorteile, Einschränkungen und Nachteile der einzelnen Methoden

Keine Tiefbohrmethode ist in jedem Fall die beste. In der Regel muss ein Kompromiss zwischen Maschinenzugang, Zykluszeit, Bohrtiefe und dem Risiko der Lochqualität gefunden werden.

Wie Hochdruck-Kühlmittel das Tieflochbohren verbessert

Wie Hochdruckkühlmittel das Tiefbohren verbessert, ist ganz einfach: Es erreicht den Schnitt, leitet die Wärme ab und drückt die Späne von der Werkzeugspitze weg. In tiefen Löchern kann dies die Lebensdauer des Werkzeugs verlängern, das Bruchrisiko verringern und dazu beitragen, gerade Bohrungen zu erhalten.

Ohne starke Kühlmittelzufuhr können die Späne zu lange in der Bohrung bleiben. Dann fängt das Werkzeug an, sie nachzuschneiden, was zu erhöhter Hitze und Seitenbelastung führt. Dies ist eine der Hauptfehlerquellen beim Tiefbohren.

Parabolische Bohrbegrenzungen für tiefe Löcher

Parabelbohrer werden häufig eingesetzt, um den Spanfluss im Vergleich zu einfachen Spiralbohrern zu verbessern, doch bleiben die Grenzen von Parabelbohrern für tiefe Löcher bestehen. Aus den vorliegenden Forschungsergebnissen geht nicht hervor, dass sie bei sehr hohen Verhältnissen die Bohrleistung von Pistolen erreichen. Während sie also den Nutzbereich des Standardbohrens erweitern können, machen sie spezielle Tiefbohrverfahren bei extremen Verhältnissen nicht überflüssig.

Dies ist wichtig für die Überprüfung der Durchführbarkeit. Ein Geschäft kann ein modifiziertes Standardwerkzeug vorschlagen, aber der Einkäufer sollte sich fragen, ob die gesamte Anforderung noch innerhalb eines stabilen Bereichs für diesen Ansatz liegt.

Probleme mit der Oberflächengüte beim Tieflochbohren

Probleme mit der Oberflächengüte beim Tieflochbohren können auftreten, wenn der Kühlmittelfluss, der Zustand des Werkzeugs oder die Ausrichtung schlecht ist. Im Quellenmaterial wird das Tieflochbohren als ein Verfahren beschrieben, das eine hervorragende Oberflächengüte und gratfreie Bohrungen ermöglicht, aber das bedeutet nicht, dass die Oberflächengüte automatisch gegeben ist. Wenn der Prozess instabil ist, kann die Bohrung dennoch Spuren von Späneüberschneidungen oder Werkzeugverschleiß aufweisen.

Daher wird das Tieflochbohren häufig aus Gründen der Oberflächengüte und der Geradheit gewählt, hängt aber dennoch von der Prozesskontrolle ab.

Bestes Tieflochbohrverfahren für schwer zu bearbeitende Materialien

Welches Tiefbohrverfahren für schwer zu bearbeitende Werkstoffe am besten geeignet ist, hängt davon ab, ob das Material zur Bildung langer Späne, zur Kaltverfestigung oder zur Entstehung hoher Schnittwärme neigt. Der Fall von AISI 316 ist hier nützlich, weil Edelstahl ein häufig vorkommendes Problemmaterial beim Bohren ist. Die Studie zeigte, dass das Tieflochbohren auf einer Standard-CNC-Fräse bei sorgfältiger Werkzeug- und Parameterauswahl funktionieren kann.

Für sehr tiefe Bohrungen in schwierigen Materialien sind Methoden mit innerer Kühlung und stärkerer Spankontrolle in der Regel sicherer. Insbesondere Werkstoffe für die Luft- und Raumfahrt stellen hohe Anforderungen an das Tieflochbohren, da die Qualität und Stabilität der Bohrung von Bedeutung sind und die Spankontrolle weniger nachsichtig sein kann.

Häufige Probleme und Fehlerszenarien beim Tieflochbohren

Tiefbohrungen versagen auf vorhersehbare Weise. Die meisten Ausfälle beginnen mit einem Verlust der Spankontrolle, einer Instabilität des Werkzeugs oder einem Hitzestau.

Probleme mit der Spanabfuhr beim Tiefbohren

Probleme mit der Spanabfuhr sind beim Tieflochbohren die häufigste Fehlerursache. Wenn Späne das Loch nicht verlassen können, stauen sie sich in der Spannut oder Bohrung, werden nachgeschnitten und drücken das Werkzeug zur Seite. Dies kann die Oberflächenqualität beeinträchtigen, die Geradheit verringern und zum Bruch des Bohrers führen.

Beim Peckbohren wird dieses Problem durch Rückzug gelöst. Beim Tieflochbohren und BTA-Bohren wird dieses Problem durch die Verwendung eines inneren Kühlmittels als Teil des Spanabfuhrsystems gelöst. Wenn der Spanweg nicht zuverlässig ist, ist der Prozess nicht stabil.

Werkzeugdurchbiegung verursacht Tieflochbohren

Zu den Ursachen für die Durchbiegung von Werkzeugen beim Tieflochbohren gehören eine große freitragende Werkzeuglänge, ein kleiner Durchmesser, seitliche Belastung durch Späne, eine schlechte Ausrichtung beim Eintritt und ungleichmäßige Schnittkräfte. Kleine tiefe Bohrungen stellen das größte Risiko dar, da die Steifigkeit mit abnehmendem Durchmesser schnell abnimmt.

Die Durchbiegung ist wichtig, denn wenn sich das Werkzeug einmal durchbiegt, folgt das Loch oft diesem Weg. Tiefe, schmale Löcher können sich weniger gut selbst korrigieren, so dass der Prozess die Durchbiegung verhindern muss, anstatt später darauf zu reagieren.

Risiken beim Bohren tiefer, enger Löcher

Zu den Risiken beim Bohren tiefer, enger Löcher gehören Drift, Bruch, schlechte Spanabfuhr und lange Zykluszeiten. Bei diesen Löchern unterschätzen die Käufer in der Regel die Fertigungsschwierigkeiten. Ein Merkmal, das auf dem Druck unbedeutend aussieht, kann eine der risikoreichsten Operationen im Teil sein.

Auch hier können die Kosten schnell steigen. Spezielle Werkzeuge, langsamere Vorschübe, mehr Einstiche und ein höheres Ausschussrisiko treiben die Kosten in die Höhe, selbst wenn die Teilegröße gering ist.

Probleme mit der Oberflächenqualität bei der Tiefbohrbearbeitung

Probleme mit der Oberflächenqualität bei der Bearbeitung von Tieflöchern sind häufig auf nachgeschnittene Späne, abgenutzte Werkzeuge, schlechte Kühlmittelzufuhr oder Vibrationen zurückzuführen. In manchen Fällen entspricht die Bohrung zwar der Größe, aber die Oberfläche oder Geometrie ist nicht optimal. Dies ist von Bedeutung, wenn die Bohrung flüssigkeitsführend ist, ein bewegliches Bauteil trägt oder später durch Reiben oder Honen nachbearbeitet werden soll.

Kosten-, Toleranz- und Vorlaufzeitfaktoren, mit denen Ingenieure rechnen sollten

Die Kosten des Tieflochbohrens werden weniger durch die reine Bohrzeit als vielmehr durch das Prozessrisiko bestimmt. Eine Standard-CNC-Maschine, die Tieflochbohren verwendet, kann die Notwendigkeit einer speziellen Maschine vermeiden, aber die Zykluszeit erhöhen. Eine Spezialmaschine kann das Risiko verringern, aber die Einrichtungs- und Werkzeugkosten erhöhen.

Die Logik der Angebotserstellung hängt auch vom Produktionskontext ab. Ein langsameres Standard-CNC-Verfahren kann für einen einmaligen Prototyp akzeptabel sein, während ein spezielles Verfahren die Gesamtkosten bei der Wiederholungsproduktion senken kann, indem es die Zykluszeit, die Ausschussrate, den Werkzeugverbrauch und das Risiko der Nachbearbeitung verringert. Bei teuren Materialien und Teilen mit mehreren Löchern ist die Prozessstabilität wichtiger als die nominale Maschinenstundenzahl allein.

Toleranzprobleme beim Tieflochbohren mit Verhältnissen von 20:1 bis 400:1

Die Toleranzprobleme beim Tieflochbohren mit einem Verhältnis von 20:1 bis 400:1 bestehen hauptsächlich darin, die Geometrie über die gesamte Tiefe unter Kontrolle zu halten. Mit zunehmendem Verhältnis wird es schwieriger, Geradheit, Zylindrizität und Rundheit konstant zu halten. Der Quellensatz unterstützt, dass Tiefbohranwendungen mit hoher Steifigkeit, Präzisionsspindeln und integrierten Werkzeugen Toleranzen in diesem Bereich einhalten können, aber er unterstützt nicht eine allgemeine Toleranzzahl für alle Methoden.

Deshalb sollten Käufer nicht nur nach der Durchmessertoleranz fragen, sondern auch nach der Geradheit und Zylindrizität, wenn diese für die Funktion wichtig sind.

Faktoren für die Werkzeugstandzeit beim Tiefbohren mit der CNC-Maschine

Zu den Faktoren für die Standzeit von Werkzeugen beim CNC-Tieflochbohren gehören Kühlmittelzufuhr, Spanabfuhr, Werkzeugmaterial, Beschichtung, Schnittgeschwindigkeit, Vorschub und Materialtyp. Im Fall von AISI 316 übertrafen M35-HSS-Kobalt- und TiAlN-beschichtete Werkzeuge die Standard-HSS-Werkzeuge in einigen Qualitätskriterien. Das zeigt, dass die Wahl des Werkzeugs auch bei einer Standard-CNC-Fräse eine Rolle spielt.

Die Lebensdauer des Werkzeugs kann jedoch nicht von der Wahl des Verfahrens getrennt werden. Ein guter Bohrer, der in einem schwachen Spanabfuhrsystem eingesetzt wird, kann trotzdem frühzeitig versagen.

Kostentreiber auf Branchenebene: Spezialmaschinen, Werkzeuge, Kühlmitteldruck und Zykluszeit

Zu den Kostentreibern auf Branchenebene gehören Spezialmaschinen, Tiefbohrwerkzeuge, Kühlmitteldruckanforderungen und Zykluszeiten. Ein standardmäßiges Tieflochbohrsystem kann niedrigere Ausrüstungskosten, aber eine längere Bearbeitungszeit haben. Spezielle Pistolenbohr- oder BTA-Anlagen können die Prozessstabilität verbessern, aber die Maschine und das Werkzeugsystem sind spezieller.

Anwendergespräche in der Werkstatt zeigen auch, dass die Werkzeugkosten ein entscheidender Faktor sein können. So wurde z.B. beschrieben, dass ein 3/8-Zoll-Vollhartmetall-Durchgangsspindel-Kühlmittelbohrer bei 25xD etwa $800 kostet, was die Anwender dazu veranlasste, billigere Stufenmethoden in Betracht zu ziehen, wie z.B. das Bohren und Reiben einer Pilotbohrung und dann die Verwendung eines Flugzeugverlängerungsbohrers. Dies ist keine allgemeingültige Preisregel, aber es ist ein nützliches Zeichen dafür, wie schnell sich die Werkzeugkosten auf Prozessentscheidungen auswirken können.

Checkliste: Was ist bei Toleranz, Prozessfähigkeit und Durchlaufzeitrisiko zu bestätigen?

Bevor Sie ein Teil für ein Angebot oder die Produktion freigeben, bestätigen Sie es:

• Erforderlicher Lochdurchmesser und volle Tiefe
• Verhältnis Tiefe/Durchmesser
• Material, insbesondere wenn es zum Aushärten oder zur Bildung langer Späne neigt
• Ob Geradheit, Rundheit oder Zylindrizität funktionell wichtig sind
• Ob Kühlmittel durch die Spindel verfügbar ist
• ob das Tieflochbohren unter dem Gesichtspunkt der Zykluszeit akzeptabel ist
• ob das Loch eng genug ist, um das Bohren mit einer Pistole zu rechtfertigen
• Ob eine größere Bohrung auf eine BTA-Bohrung hindeutet
• ob die Einrichtung eine einmalige Bearbeitung oder eine wiederholte Produktion erfordert, da das Risiko der Wiederholbarkeit die Vorlaufzeit beeinflusst

Wo CNC-Tieflochbohren eingesetzt wird und was die Daten zeigen

Tieflochbohren wird dort eingesetzt, wo die Bohrung selbst ein funktionales Merkmal ist und nicht nur eine Aussparung für ein Befestigungselement. Zu den gängigen Beispielen im Quellensatz gehören Teile für die Luft- und Raumfahrt, medizinische Implantate, Einspritzdüsen und Kühlkanäle für Formen.

Herausforderungen beim Tieflochbohren in Materialien für die Luft- und Raumfahrt

Die Herausforderungen beim Tieflochbohren in Werkstoffen für die Luft- und Raumfahrt ergeben sich aus dem schwierigen Bearbeitungsverhalten und den engeren Geometrieerwartungen. Der Prozess muss die Wärme kontrollieren und das Werkzeug über lange Eingriffslängen stabil halten. Bei diesen Teilen kann eine schlechte Geradheit die Funktion, die Montage oder die nachfolgende Verarbeitung beeinträchtigen.

Dies ist ein Grund dafür, dass in der Luft- und Raumfahrt spezielle Tiefbohrverfahren üblich sind.

Medizinische Implantate, Einspritzdüsen und Kühlkanäle für Formen

Medizinische Implantate, Kraftstoffeinspritzdüsen und Kühlkanäle für Gussformen sind alle auf Löcher angewiesen, die im Verhältnis zum Durchmesser tief und oft funktionskritisch sind. Kraftstoffeinspritzdüsen benötigen kontrollierte interne Durchgänge. Formkühlkanäle benötigen eine kontrollierte Tiefe und einen kontrollierten Verlauf. Medizinische Teile können kleine, gerade Löcher mit guter Oberflächenqualität erfordern.

Dies sind gute Beispiele dafür, dass das Tieflochbohren gewählt wird, weil die Konstruktion es erfordert, und nicht, weil es die billigste Bohroption ist.

Fallstudie: Tieflochbohren von AISI 316 auf einer vertikalen CNC-Fräse

Eine nützliche Fallstudie aus der bereitgestellten Forschung befasste sich mit dem Tieflochbohren eines Lochs von 5 mm Durchmesser und 50 mm Tiefe in AISI 316 auf einer vertikalen Standard-CNC-Fräse. In der Studie wurden HSS-, M35- und TiAlN-Bohrer mit Spindeldrehzahlen von 700-800 U/min und Vorschüben von 0,05-0,15 mm/U verwendet.

Das beste Ergebnis bei der Zylindrizität wurde mit 0,02 mm mit einem M35-Bohrer bei 700 U/min und 0,1 mm/U erzielt. Gute Rundheitsergebnisse wurden auch mit dem M35-Bohrer bei 800 U/min und 0,05 mm/U gemeldet. Dies ist insofern von Bedeutung, als es zeigt, dass das Tieflochbohren eine realistische und kostengünstige Option für mäßig tiefe Löcher auf einer Standardmaschine sein kann, wenn der Prozess sorgfältig abgestimmt wird.

Tabelle mit Fallbeispielen: Leistung beim Bohren von Pistolen und preisgünstige Ladenalternativen

Bewertung und Auswahl des richtigen Tieflochbohrverfahrens

Das richtige Verfahren hängt davon ab, welches Versagen am wichtigsten ist. Wenn das Teil einen langsameren Zyklus und ein mäßiges Risiko verträgt, kann das Tieflochbohren auf einer Standard-CNC ausreichend sein. Wenn das Teil auf Geradheit und ein hohes Verhältnis angewiesen ist, ist das Tieflochbohren oft sicherer. Wenn das Loch groß und tief ist, ist BTA die bessere Option.

Entscheidungsmatrix: Tieflochbohren vs. Pistolenbohren vs. BTA nach Durchmesser, Tiefe und Material

Bestätigen Sie auch, ob es sich um eine Sackloch- oder Durchgangsbohrung handelt, ob sie Öffnungen oder Hohlräume schneidet, ob eine Führung oder ein Pilotfeature vorhanden ist und ob der Lieferant den gleichen Durchmesser, das gleiche Material und das gleiche Tiefenverhältnis schon einmal verwendet hat. Fragen Sie, ob die Bohrung in einer Aufspannung hergestellt wird, ob eine sekundäre Nachbearbeitung geplant ist, welche Geradheit über die gesamte Tiefe erwartet wird und wie die Bohrung geprüft werden soll. Wenn die Funktion nur vom Durchfluss oder vom Spiel abhängt, sollten Sie überprüfen, ob die Zeichnung nicht zu hohe Anforderungen an die Geometrie stellt, die durch das Bohren allein möglicherweise nicht erfüllt werden können.

Was Käufer vor der Auswahl eines Verfahrens oder einer Maschine prüfen sollten

Die Käufer sollten das tatsächliche Lochverhältnis und nicht nur die absolute Tiefe prüfen. Sie sollten sich auch fragen, ob die Bohrung eine Kontrolle der Geradheit oder Zylindrizität oder nur des Durchmessers erfordert. Das Material sollte frühzeitig geprüft werden, da rostfreie und Luftfahrtlegierungen die Spankontrolle erschweren können.

Es lohnt sich auch zu prüfen, ob der Lieferant die Verwendung von Kühlmitteln durch die Spindel, einen G83-Peck-Zyklus oder eine spezielle Tieflochmaschine plant. Diese Entscheidungen wirken sich stark auf die Prozessstabilität aus.

Wann ist Knackenbohren gut genug und wann ist Pistolenbohren die sicherere Wahl?

Peck-Bohrungen sind gut genug, wenn die Bohrung tief ist, aber noch in einem für eine Standard-CNC handhabbaren Bereich liegt, die Zykluszeit akzeptabel ist und das Risiko der Späneverdichtung kontrolliert werden kann. Die Studie zu AISI 316 ist ein gutes Beispiel für diese Situation.

Das Tieflochbohren ist die sicherere Wahl, wenn es sich um ein enges Loch handelt, das viel tiefer ist als der übliche Spiralbohrerbereich, oder wenn es auf Geradheit und Oberflächengüte ankommt. Wenn das Loch für die Funktion des Teils von zentraler Bedeutung ist und Ausschuss kostspielig wäre, ist das kontrolliertere Verfahren in der Regel die bessere Wahl.

Referenzen: Industrieberichte, akademische Quellen und Unterlagen von Maschinen-/Werkzeugherstellern

Die vorgelegten Belege weisen bei den wichtigsten Entscheidungsregeln in die gleiche Richtung: Standard-Spiralbohren ist in der Regel auf 10:1 begrenzt; Tieflochbohren kann bis zu 400:1 erreichen; innere Kühlmittel sind für die Spanabfuhr von zentraler Bedeutung; und Tieflochbohren ist eine praktische Methode auf Standard-CNC-Maschinen, wenn eine spezielle Maschine nicht gerechtfertigt ist.

Die Inspektionsfähigkeit ist ebenso wichtig wie die Bearbeitungsfähigkeit. Tiefe Bohrungen können je nach Geometrie und Zugänglichkeit mit Bohrungsmessgeräten, Luftmessgeräten, CMM-Methoden oder Endoskopen überprüft werden, und in der Zeichnung sollte zwischen Größe und Geradheit, Zylindrizität und Oberflächenanforderungen unterschieden werden. Einkäufer in regulierten Industrien sollten sich auch vergewissern, dass der Lieferant das geforderte Qualitätssystem und die Rückverfolgbarkeit unterstützen kann.

Die Unsicherheit liegt vor allem im detaillierten Leistungsvergleich zwischen verschiedenen Werkzeugen und Materialien. Daher sollte sich eine Zeichnungsprüfung zunächst auf die Prozessanpassung und dann auf die Abstimmung konzentrieren.

Kurz gesagt, CNC-Tieflochbohren ist in einem breiten Bereich von Lochgrößen und -tiefen möglich, aber nur, wenn das Verfahren dem Verhältnis, dem Durchmesser, dem Material und dem Qualitätsziel entspricht. Verwenden Sie das Tieflochbohren, wenn eine Standard-CNC das Risiko und die Zykluszeit bewältigen kann. Verwenden Sie das Tieflochbohren, wenn aufgrund der Bohrungstiefe, des geringen Durchmessers und der Geradheit die Spankontrolle und die Werkzeugführung die größte Herausforderung darstellen. Verwenden Sie BTA, wenn die Bohrung so groß ist, dass das Tieflochbohren nicht mehr in Frage kommt. Vermeiden Sie es, jede tiefe Bohrung als Routinebohrung zu behandeln, denn damit beginnen in der Regel Kosten, Ausschuss und Verzögerungen.
