Proces CNC vrtání: Optimalizujte svůj CNC stroj pro přesnost

Proces CNC vrtání je počítačem řízená metoda pro vytváření přesných a opakovatelných otvorů v kovech, plastech, kompozitech a dřevě. CNC vrtací stroj čte data CAD/CAM, spouští G-kód a pohání vrták s přesnými souřadnicemi a hloubkou. V porovnání s ručním nebo poloautomatickým vrtacím strojem nabízí technologie CNC vrtání větší přesnost, kratší dobu cyklu a konzistentní kvalitu mnoha dílů. Běžně se používá v automobilovém a leteckém průmyslu, elektronice, zdravotnických zařízeních a ve všeobecné výrobě. Pokud potřebujete otvory, které odpovídají těsnému uložení, olejovým průchodům nebo uložení spojovacích prvků, CNC vrtání vám je poskytne.

Porozumění procesu CNC vrtání pomáhá týmům efektivně vyvažovat rychlost, kvalitu povrchu a životnost nástroje. Přesto se mnoho týmů potýká se skutečnými kompromisy. Tlačíte na rychlost a riskujete špatnou kvalitu povrchu? Honíte se za dlouhou životností nástroje a ztrácíte čas na každém otvoru? Děláte příliš mnoho děr a ztrácíte cykly? Tato příručka se zaměřuje na to, co je v dílně nejdůležitější: praktický pracovní postup krok za krokem, posuvy a rychlosti, výběr cyklů (G81, G83, G73), chladicí kapalina a odvod třísek, metody hlubokých děr, kontrola a tipy pro konkrétní materiály (včetně keramiky). Cestou najdete rychlé tabulky parametrů, jednoduchá rozhodovací pravidla a krátké snímky případů, které vám pomohou jednat s jistotou.

Při čtení mějte na paměti tyto časté otázky a sledujte odpovědi v souvislostech:

• Co je to CNC vrtačka a kdy stačí CNC vrtačka?
• Jaký typ vrtáku se používá v CNC pro hliník, ocel, titan, plasty a kompozity?
• Co je to středové vrtání a jak se liší od standardního vrtání?
• Co je to vrtání elektroerozivním obráběním a kdy byste měli použít CNC elektroerozivní vrtačku místo standardní vrtačky?
• Jaké je srovnání CNC vrtání s CNC frézováním nebo CNC soustružení pro díry?

Proces CNC vrtání: pracovní postup krok za krokem

Konstrukce a plánování (CAD, specifikace otvorů, tolerance, GD&T)

Dobře naplánovaný proces CNC vrtání začíná tiskem. V CADu definujte umístění otvorů, průměry, hloubky a požadované uložení (například H7 až H9). Nastavte cílové hodnoty povrchové úpravy podle funkce (těsnění, lisování nebo průtok oleje). Přidejte GD&T pro kontrolu skutečné polohy a přímosti. Zvolte vztažné prvky, které odpovídají způsobu, jakým budete díl upínat. Přemýšlejte o celém zásobníku operací. Budete vrtat bodově, nebo středově na začátku otvoru? Potřebujete záhlubníky pro šrouby nebo protikusy pro nástrčné hlavy? Potřebujete odlehčení závitu nebo zkosení? U dlouhých otvorů počítejte s vůlí třísek a s tím, jak budete přivádět chladicí kapalinu k břitu.

Silná kresba urychluje nastavení a omezuje chyby. Můžete přidat jednoduchou sadu poznámek: materiál, tvrdost, případné povlaky, třídu tolerance otvoru, cílovou povrchovou úpravu a požadavek na čištění. Pokud bude díl splňovat normu (například vyhovuje podle ISO 286), poznamenejte si ji.

Programování (CAM do G-kódu: cykly G81, G83, G73)

V procesu CNC vrtání CAM převezme váš model a tabulku otvorů a převede je do G-kódu. Vyberete vrtací cyklus, který odpovídá hloubce otvoru a potřebám kontroly třísek, nastavíte otáčky vřetena (ot/min), rychlost posuvu, peck nebo dwell, stav chladicí kapaliny a rovinu vtažení. Zde jsou uvedeny běžné volby a kdy se projeví:

• G81: Jednoduché vrtání mělkých otvorů do volně řezaných materiálů. Je rychlé, protože nedochází k žádnému klování. Používá se, když je poměr hloubky k průměru (D) malý (často až 3xD) a třísky jsou krátké a snadno se odvádějí.
• G83: Hluboké nebo standardní vrtání. Nástroj se zasouvá a odstraňuje třísky. Používá se pro hlubší otvory (často nad 3-4xD) nebo v případě, že jsou třísky vláknité.
• G73: Vysokorychlostní cyklus přerušení čipu. Krátké, rychlé údery pro lámání třísek bez úplného zasunutí. Používejte v tvrdých, gumovitých kovech, abyste se vyhnuli dlouhým třískám a zkrátili dobu cyklu.

Nastavíte také nájezd, bezpečnou výšku zatažení a případnou prodlevu na dně pro vyčištění vývrtu. Moderní CAM zobrazí odhadovanou dobu cyklu a předvolby otáček/podávání podle materiálu. Přesto si hodnoty ověřte podle tabulky výrobce nástrojů a vlastních zkušeností.

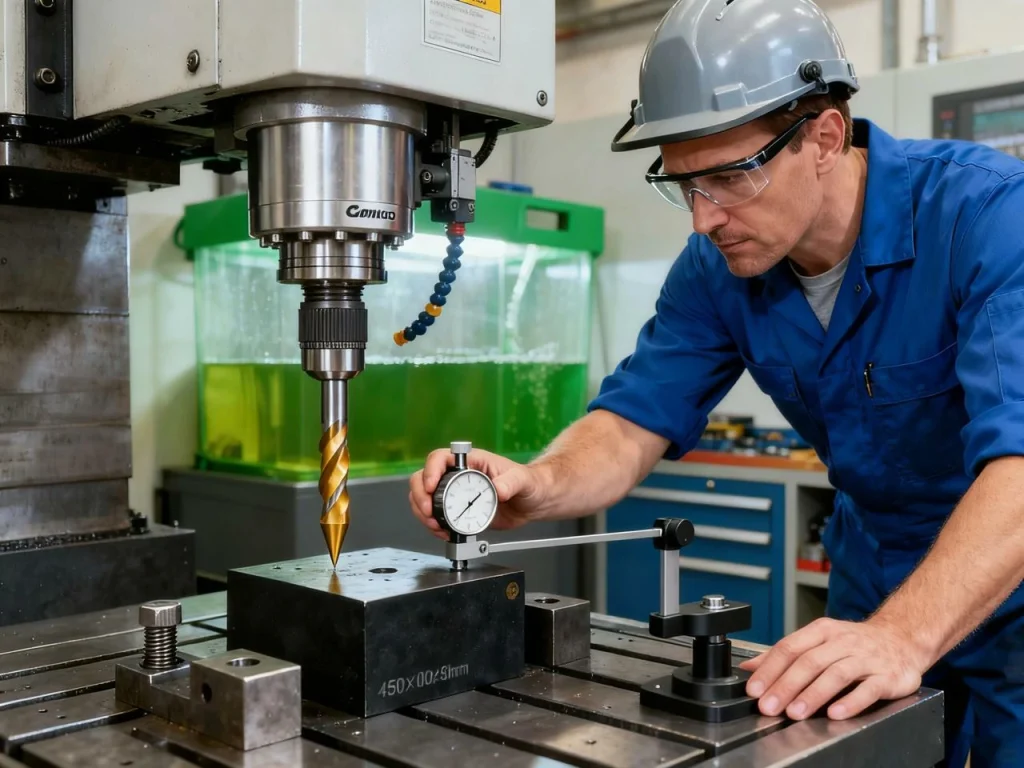

seřízení stroje (nástroje, upínání, nulování, chladicí kapalina)

Klíčovou součástí procesu CNC vrtání je nastavení stroje, kde výběr nástroje určuje kvalitu, životnost a rychlost. Mezi běžné typy vrtáků patří vrtáky krouticí (pracovní kůň), středicí a bodové vrtáky (pro přesné začátky), stupňovité vrtáky (pro stupňovité průměry), vyměnitelné vrtáky (pro větší průměry a tvrdé kovy) a pistolové vrtáky (schopné vrtat velmi hluboké, přímé otvory). Nastavte délkové posuny nástrojů pomocí sondy nebo seřizovače. Načtěte program. Zkontrolujte, zda je svěrák nebo upínací deska pevná a opakovatelná. Použijte doraz nebo polohovací kolíky, aby se díly zatěžovaly stejným způsobem. Dotykem nebo sondou nastavte souřadnice obrobku. Zkontrolujte, zda je v případě potřeby nastaveno průchozí chladicí médium a zda jsou filtry čisté.

Proveďte rychlou předletovou kontrolu: správný vrták ve správné kapse, dobré upnutí sklíčidla nebo kleštin, minimální házení, doplněná chladicí kapalina, správný tlak vysokotlaké chladicí kapaliny, volná dráha třísek a ochranné kryty na svém místě. Pevné nastavení má větší cenu než riskantní zvýšení posuvu.

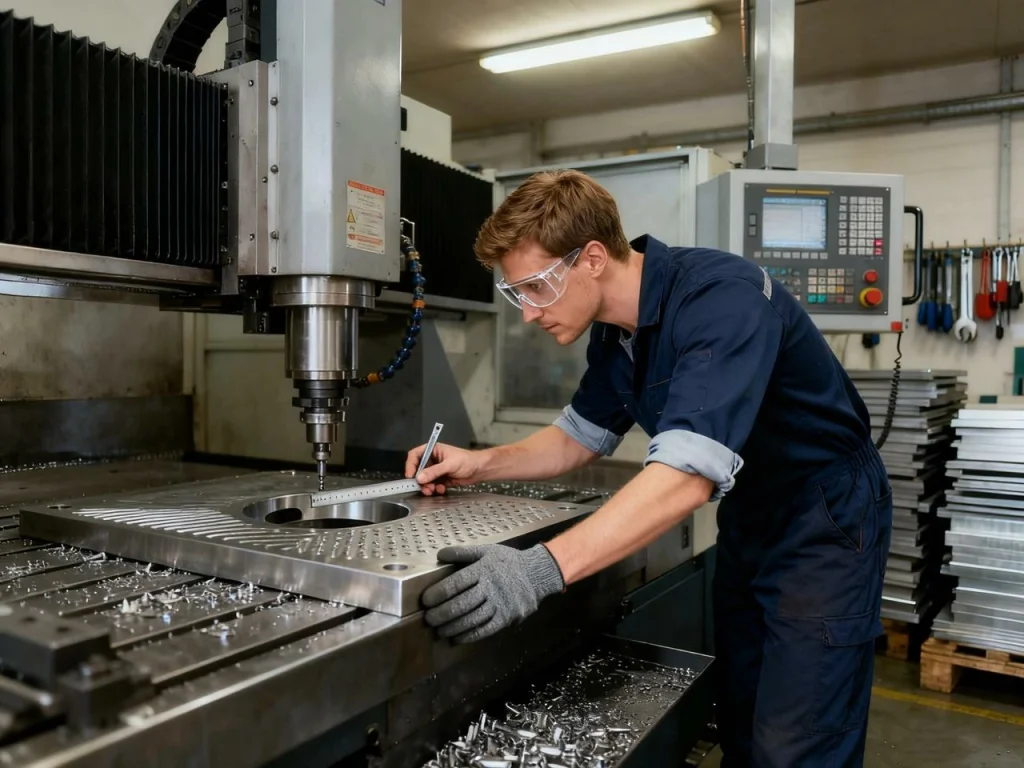

Provádění, kontrola, dokončovací práce (odjehlování, čištění, ověřování)

Podívejte se na první část. Poslouchejte, jestli se neozývá štěbetání, vnímejte teplo a kontrolujte třísky. Dlouhé, vláknité třísky vás upozorní, že je třeba třísky rozbít nebo snížit množství krmiva. Modré třísky naznačují vysokou teplotu. Pomocí trendů zatížení vřetena a teploty můžete zjistit, kdy je třeba provést úpravu. Proveďte první kontrolu průměru, polohy a rovnosti otvorů v obrobku. Obrobek otryskejte a vyčistěte, zejména pokud musí být otvory bez částic pro montáž nebo průtok kapalin. Typické výsledky vyladěného procesu jsou polohová přesnost ±0,01 mm a kvalita povrchu kolem Ra 1,6-6,3 µm v závislosti na materiálu a stavu nástroje. Zaznamenávejte aktuální data; urychlí to budoucí nastavení.

Vrtací práce na CNC: Programování, cykly a procesní parametry

Podávání, rychlosti a zatížení třísek pro běžné materiály

Řezná rychlost a posuv na otáčku určují životnost nástroje a kvalitu otvoru. Řezná rychlost (SFM nebo m/min) souvisí s otáčkami za minutu. Posuv na otáčku (IPR nebo mm/ot.) určuje tloušťku třísky. Vycházejte z důvěryhodného grafu a poté jej vylaďte na základě tvaru třísky, zvuku a opotřebení nástroje. Průchozí chladicí kapalina často umožňuje používat vyšší posuvy u nerezových materiálů a titanu, protože zlepšuje odvod třísek a chlazení.

Tabulka: Typické parametry vrtání (karbidové vrtáky, průměr 3-10 mm, zaplavení nebo průchozí chladicí kapalina)

• Hodnoty jsou výchozí rozsahy. Vždy se poraďte s výrobcem vrtačky.

Vstup/výstup v laminátech a komínech: U kompozitů nebo stohů z více materiálů použijte pilotní nebo speciální hrot (např. bradový hrot nebo PCD s diamantovým povlakem pro CFRP) a výstup podepřete záložní deskou. Snižte posuv v blízkosti průrazu, abyste omezili delaminaci.

logika volby vrtacího cyklu (vrtání do otvoru vs. hluboké díry vs. přerušení třísky)

Při výběru cyklu se řiďte poměrem hloubky k průměru (L/D) a chováním třísek:

• Až ~3xD, snadné čipy: G81 (bez peck) pro rychlost.
• 3-8xD nebo dlouhé třísky v tvárných kovech: G73 vysokorychlostní lámání třísek.
• Nad ~8xD, slepé otvory nebo náročné odvádění třísek: G83 plný peck s vtažením a prodlevou.
• Pilotní otvory pomáhají přesnosti u hlubokých vrtů nebo při vstupu pod úhlem. Krátký, pevný pilotní otvor minimalizuje chůzi.

Hloubkové vedení kroků (výchozí body):

• G73: 0,5-1,0xD na klovatinu, minimální zatažení.
• G83: 0,5-1,0xD při prvním klovnutí, poté po 0,5xD; přidejte krátkou prodlevu na dně, abyste očistili třísky v lepivých slitinách.

Kvalita vstupu/výstupu a celistvost otvoru

Dobré starty a čisté výstupy definují jamku. Bodové nebo středové vrtání pomáhá hlavnímu vrtáku začít správně, zejména na zakřivených nebo šikmých plochách. Minimalizujte otřepy odstraňováním otřepů v cyklu (lehké zkosení), omezením průlomového posuvu nebo použitím záložních desek u tenkých materiálů.

Jak zabránit otřepům a vylamování při vrtání do plechu?

• K podepření výstupní strany použijte opěrnou desku.
• Těsně před přelomem snižte množství krmiva.
• Na vstupu přidejte malé zkosení nebo použijte stupňovitý vrták ke ztenčení výstupního otřepu.
• Pokud jsou plechy velmi tenké a jejich objem je velký, zvažte použití děrovacích nebo tvarovacích nástrojů.

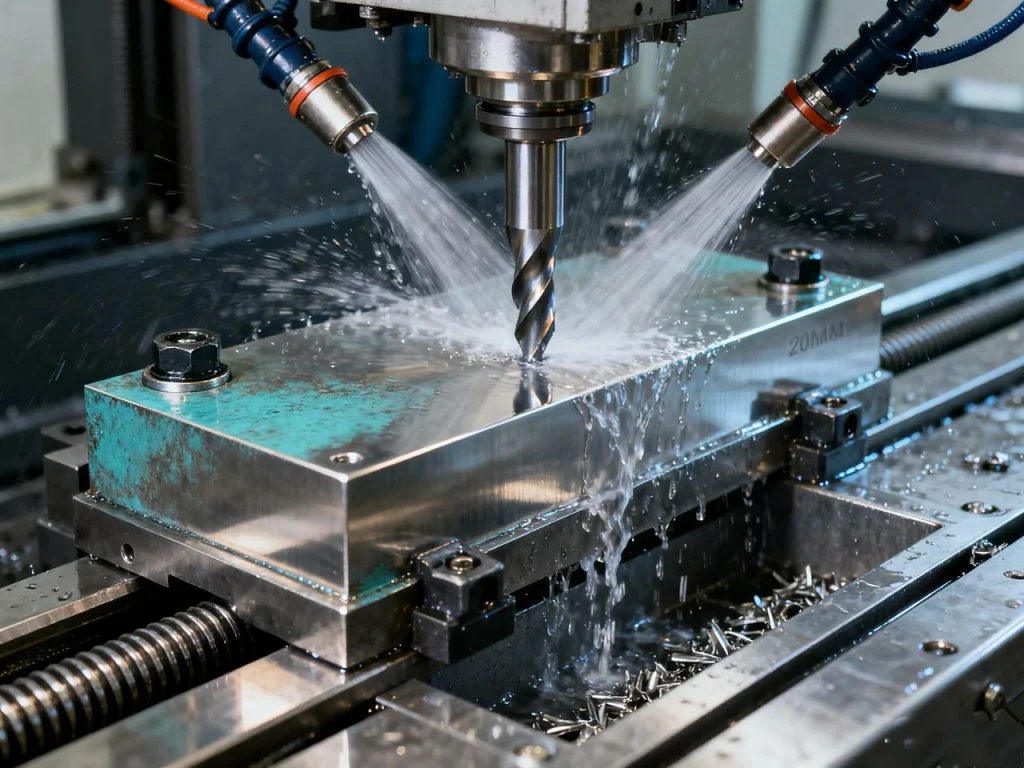

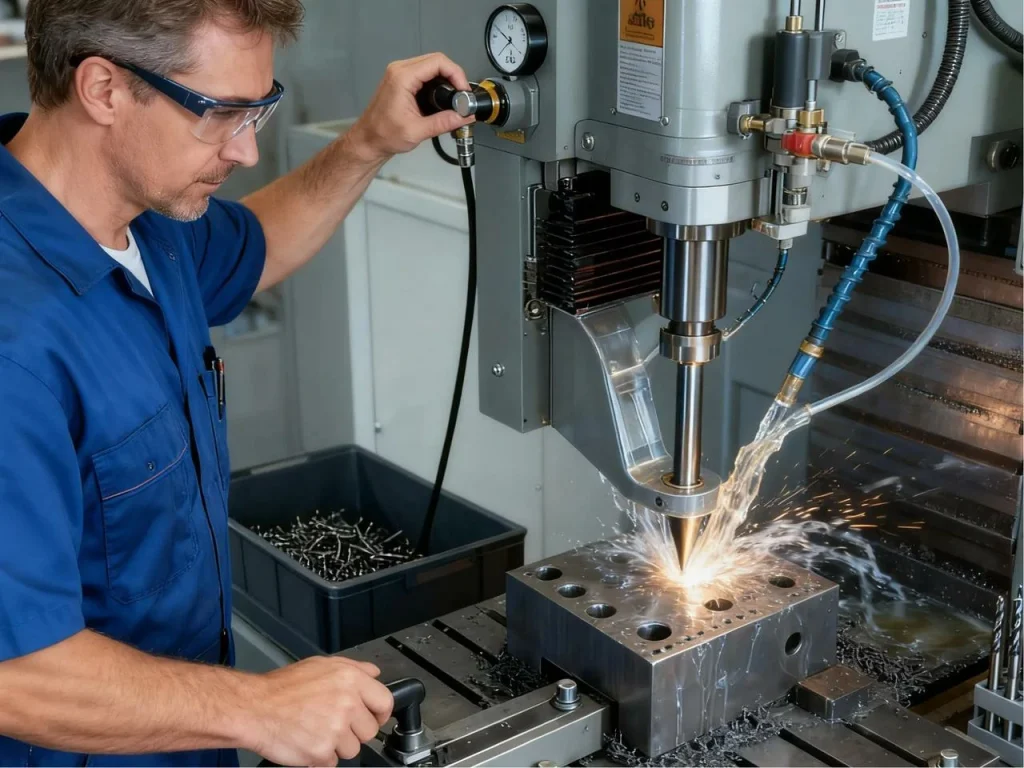

Strategie chlazení (zaplavení, mlha, průchod nářadím, vysokotlaké chlazení)

Chladicí kapalina reguluje teplo a pomáhá odvádět třísky z otvoru. Chladicí kapalina se běžně používá při běžném vrtání. Mlha může fungovat pro plasty a některé práce s hliníkem, ale kontroluje výpary a suchost. Průchozí chladicí kapalina je významným vylepšením pro hluboké otvory a tvrdé slitiny, protože směřuje proudění přímo na řeznou hranu. Vysokotlaké průchozí chladivo (například 20-70 barů) může u nerezových nástrojů několikanásobně zvýšit životnost díky odstraňování třísek a snižování tepla. Tlak nastavte na rozsah udávaný výrobcem nástroje, aby nedošlo k vyplavení maziva nebo erozi měkkých materiálů.

Nástroje a metody vrtání

Typy vrtáků a případy použití (krouticí, středicí, stupňovité, vyměnitelné)

Jaký typ vrtáku se používá v CNC? Záleží na velikosti otvoru, hloubce a materiálu. Níže je uvedeno stručné srovnání.

Tabulka: Typy vrtáků a typická použití

Hluboké vrtání a vrtání pistolí

Hluboké vrtání posouvá poměr hloubky k průměru daleko za hranice běžných vrtáků. Pistolové vrtáky nebo vibrační vrtání ve specializovaných aplikacích mohou zlepšit odvod třísek a snížit průhyb nástroje. Při dobrém nastavení mohou pistolové vrtáky dosáhnout 100xD s přímočarostí v řádu 0,2 mm na 300 mm. Plánujte:

• Pilotní otvor s těsnou pravou polohou pro vedení vrtáku pistole.
• Vodicí pouzdro v blízkosti vstupu pro stabilizaci nástroje.
• Vysokotlaká průchozí chladicí kapalina a jemná filtrace pro udržení pohybu třísek.
• Pečlivá kontrola házivosti na vřetenu a ve vedení.

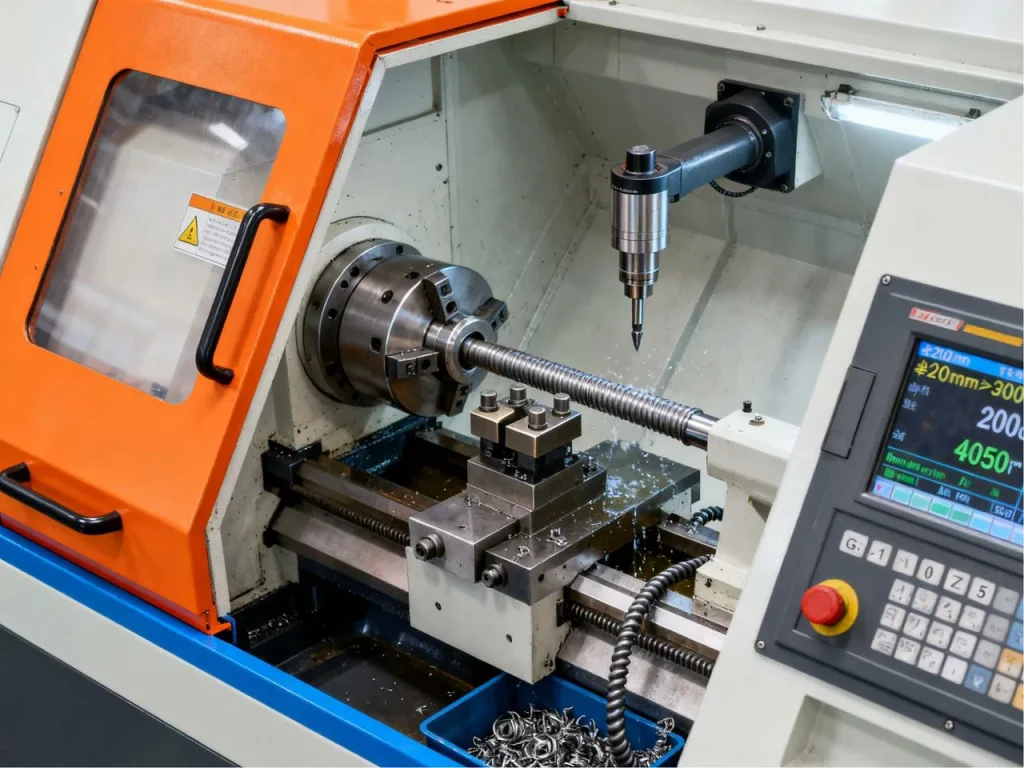

Mikro a EDM vrtání (malé otvory, tvrdé materiály)

Mikrovrtání se zabývá velmi malými průměry, často menšími než 1 mm. Tyto nástroje jsou křehké a vyžadují nízkou házivost, stabilní posuvy a čistou chladicí kapalinu. EDM vrtání využívá k erozi materiálu řízené jiskry. A CNC ELEKTROEROZIVNÍ OBRÁBĚNÍ Vrták nevyužívá řezné síly, takže může vytvářet drobné otvory ve velmi tvrdých kovech, a to i přes zakřivené nebo šikmé plochy a do křížících se průchodů. K čemu je dobré vrtání elektroerozivním vrtákem? Představte si vyhazovací kolíky ve formách, chladicí kanály, palivové a vzduchové kanály v leteckém průmyslu a startovací otvory pro elektroerozivní obrábění. U tvrdých nebo tepelně zpracovaných materiálů očekávejte pomalejší rychlost, ale vynikající přesnost.

Jaký vrták je nejlepší pro titan, plasty a kompozity?

• Titan: Krátký karbidový vrták, povlak TiAlN nebo podobný, 135° dělící hrot, silné jádro, průchozí chladicí kapalina, bez prodlevy. K odlamování třísek použijte G73 nebo krátký G83.
• Plasty (acetal, nylon): Hrot 118°-130°, vysoký sklon, vyhnout se teplu: ostrý karbid bez povlaku nebo leštěná HSS. Pro dlouhé třísky používejte pecking; udržujte třísky čisté.
• Kompozity (CFRP/GFRP): vrtáky s PCD nebo diamantovým povlakem, brad nebo speciální hroty pro snížení delaminace, záložní deska na výstupu, nižší posuv v blízkosti průrazu.

Obrábění, odvod třísek a tepelná regulace

Základy upevňování a kontrola stohování

Otvory dopadají na místo, kde je to podle upevňovacího prvku. Používejte pevné svěráky, svorky nebo upínací desky. Udržujte krátký stoh (díl, rovnoběžky, distanční prvky), abyste omezili ohyb. U tenkých dílů přidejte záložní materiál. Přizpůsobte své vzorové schéma tisku a dodržujte ho při všech operacích. Pokud díl převracíte, použijte hmoždinky nebo pevné zarážky, abyste udrželi pravou polohu pevnou.

Kontrola třísek v hlubokých otvorech a otvorech s malým průměrem

Třísky se rychle sbalí do hlubokých nebo malých otvorů. Vylaďte hloubku vykrajování tak, aby se třísky zlomily a vyčistily bez velkého množství vzduchových řezů. Pokud je k dispozici, použijte geometrii lámání třísek. Pro hluboké otvory je zlatým standardem průchozí chladicí kapalina. Dlouhé, souvislé třísky signalizují příliš velký posuv bez přerušení třísky nebo příliš nízkou frekvenci vyklepávání. Modré nebo zaprášené třísky signalizují teplo a tření.

Řízení tepla a sledování opotřebení nástrojů

Teplo snižuje životnost nástroje a zvětšuje velikost otvorů. Běžnými způsoby opotřebení jsou opotřebení boků (zaoblení hran), opotřebení kráterů (na čele) a odlamování hran. Sledujte zatížení vřetena a akustický zvuk; stoupající zatížení nebo skřípání vám napoví, že je třeba provést seřízení. Snižte otáčky nebo mírně zvyšte posuv, abyste se vyhnuli tření u těžko řezatelných slitin. U kritických otvorů používejte průběžné sondování; může vyvolat posunutí nebo zastavení chodu, když je vrták na konci životnosti.

Jak zabráníte bloudění a házení vrtáku?

• Pro zahájení vrtání použijte bodový vrták, zejména na zakřivených nebo šikmých plochách.
• Udržujte nízkou házivost pomocí dobrých upínačů nebo hydraulických sklíčidel; kontrolujte ji pomocí číselníkového ukazatele.
• Zkraťte přesah nástroje; pokud je to možné, používejte vrtáky se stopkou.
• Pilotní otvory jsou vodítkem pro hluboké vrtání; pilotní otvory musí být krátké a rovné.
• Mírně zpomalte vstupní posuv, aby se hrot sám vycentroval, a pak přejděte na hlavní posuv.

Kvalita, tolerance a kontrola

Třídy tolerance otvorů a polohová přesnost

U lisování, kluzného lícování a těsného zarovnání se tolerance otvorů obvykle pohybují v rozmezí H7 až H9. Skutečná poloha (umístění), přímost a válcovitost určují, jak díra funguje v sestavě. Mnoho dílen se zaměřuje na přesnost polohy ±0,01 mm na CNC strojích pro standardní díly se správným upevněním a odsazením. Pomocí uložení ISO (ISO 286) vyberte meze, které odpovídají vašim párovacím čepům nebo hřídelím. Pokud musí být otvor velmi kulatý a hladký, vrtejte podměrečně a vystružujte nebo vyvrtávejte na konečnou velikost.

Kontrolní metody (souřadnicová měřicí souprava, měřidla otvorů, laser, čepová měřidla)

Zvolte metodu podle velikosti otvoru a tolerance. Cílem je rychlá kontrola na podlaze a sledovatelná kontrola při konečném uvolnění.

Tabulka: Výběr kontrolní metody

Cílové hodnoty povrchové úpravy a zaoblení

Čistě vyvrtaný otvor často dosahuje Ra 1,6-6,3 µm. Ostré nástroje, správný posuv a správná chladicí kapalina poskytují nejlepší povrchovou úpravu. Pokud vidíte stopy po chvění, zmenšete přesah, upravte otáčky, abyste zabránili rezonanci, a zvažte jinou geometrii hrotu. Nekulaté otvory mohou být způsobeny házením, vysokým opotřebením nebo příliš velkým posuvem. Zvonění (větší na vstupu) často znamená prohnutí na začátku; pomáhá bodový vrták nebo pilot. Otřepy naznačují vysoký posuv při průrazu nebo tupé hrany; zpomalte posledních 10-20% dráhy a odstraňte otřepy.

SPC a dokumentace

Pro kritické otvory použijte plány vzorkování (například každý první díl, pak každý N dílů) a sledujte Cp/Cpk, abyste ukázali schopnost procesu. Kontrola prvního dílu (FAI) zaznamená, že první díl odpovídá tisku. Uchovávejte záznamy o kalibraci měřidel a materiálové certifikáty. Dobrá dokumentace snižuje zmetkovitost při opakování a pomáhá při auditech.

Materiály a průmyslové aplikace

Kovy, plasty, kompozity a keramika

Kovy: Hliník řeže rychle při nízkém zahřátí, ale může se na něm tvořit nárůst hran; používejte ostré, leštěné nástroje a správnou chladicí kapalinu. Nerez a titan vyžadují nižší řezné rychlosti, rovnoměrné posuvy a silný odvod třísek. Povlaky nástrojů pomáhají regulovat teplo.

Plasty: Mnoho plastů se dobře vrtá, pokud udržujete nízkou teplotu. Používejte velmi ostré nástroje, vyhněte se tření a často odstraňujte třísky. Nižší otáčky a vyšší posuv mohou pomoci snížit tavení.

Kompozity: Uhlíková a skleněná vlákna jsou abrazivní a náchylná k delaminaci. Používejte vrtáky s PCD nebo diamantovým povlakem, kontrolujte průraznost pomocí záložní desky a snižte posuv na výstupu.

Keramika: Na většinu technické keramiky nelze použít tradiční vrtáky. V závislosti na typu keramiky použijte diamantové nástroje, ultrazvukové vrtání nebo procesy ve tvaru EDM. Chladicí kapalinu udržujte pod kontrolou, abyste se vyhnuli tepelnému šoku. Spolupracujte s odborníkem na procesní okna, protože keramika je křehká a potřebuje pečlivou podporu.

Snímky odvětví s výsledky

• Díly automobilových motorů: Stovky otvorů s těsnou polohou vyžadují vysokou kombinaci cyklů: peck cykly pro olejové galerie, průchozí chladicí nástroje pro hluboké otvory a záhlubníky pro hlavy šroubů. U kritických modelů je běžná přesná poloha kolem ±0,02 mm.
• Letecké rámy a vložky: Pro ochranu vnějších vrstev jsou výhodné speciální vrtací body, záložní desky a pečlivé průrazné posuvy. Hmotnostní a pevnostní cíle určují kvalitu otvorů.
• Elektronika a chladiče: Mikrodíry v mědi a hliníku vyžadují ostré nástroje, vysoké otáčky vřetena a čistou chladicí kapalinu. Pro drobné otvory v tvrdých kovech nebo v případě obtížného přístupu se používá vrtání elektroerozivním obráběním.

Stručné informace o případech a poznatky

• Nerezové tělo ventilu: Přechod z G81 na G73 s průchozí chladicí kapalinou zvýšil životnost nástroje přibližně 5x a zkrátil dobu cyklu o 20%.
• Titanový držák: Kratší přesah a 135° dělící hrot snižují kývání vrtáku, čímž se zlepšuje pravá poloha z 0,06 mm na 0,02 mm bez snížení otáček.
• Kompozitní panel: Přidáním záložní desky a zpomalením posledních 0,5 mm posuvu se snížila výstupní delaminace o 70% a doba ručního odjehlování se zkrátila na polovinu.

Kdy byste měli upřednostnit EDM nebo vrtání pistolí před standardním CNC vrtáním?

• Vrtání elektroerozivním obráběním používejte v případech, kdy je materiál velmi tvrdý, otvor je velmi malý nebo je vstupní plocha zakřivená či nerovná a záleží na přesnosti. EDM se vyhýbá řezným silám.
• Pistolové vrtání používejte, pokud hloubka přesahuje přibližně 20-30xD nebo pokud je kritická rovnost na dlouhé vzdálenosti. Potřebuje vysokotlakou chladicí kapalinu a vedení.

Náklady, udržitelnost a bezpečnost

Hnací síly nákladů a páky návratnosti investic

Náklady plynou z doby seřizování, nákladů na nástroje, doby cyklu, zmetků a přepracování a z kontrolního zatížení. Snížení počtu výměn nástrojů, použití správného cyklu a zlepšení odvodu třísek může ušetřit minuty na jeden díl a snížit počet poškozených nástrojů.

Rychlý odhad nákladů na vrtání jednoho dílu:

• Spočítejte celkový počet otvorů a celkovou hloubku na díl.
• Zařaďte každý otvor do třídy tolerance (H7-H9 nebo volnější).
• Přiřaďte dobu cyklu pro jeden otvor na základě hloubky, typu cyklu (G81/G83/G73) a očekávaného posuvu.
• Přidejte čas nastavení amortizovaný na velikost dávky.
• Přidejte náklady na nástroj na otvor (náklady na vrtání děleno životností otvorů).
• Přidejte čas kontroly podle plánu odběru vzorků.

Drobná vítězství se sčítají: jednodušší metoda odstraňování otřepů, lepší hloubka vyklepávání nebo silnější upínač mohou snížit náklady více než malá změna otáček.

Řízení chladicí kapaliny a dopad na životní prostředí

Chladicí kapalina ovlivňuje životnost, povrchovou úpravu a bezpečnost nástroje. Pokud je to možné, filtrujte a recyklujte. Udržujte koncentraci v rozmezí a kontrolujte mlhu. Použitou chladicí kapalinu likvidujte podle místních předpisů. Omezení úniků a používání správné trysky snižuje množství odpadu. Záleží také na spotřebě energie. Vyvážené posuvy/rychlosti a správná údržba snižují spotřebu energie a prodlužují životnost nářadí.

Bezpečnostní zásady pro vrtné práce

CNC vrtání je bezpečnější než ruční vrtání, protože stroj je uzavřený a chráněný, ale stále potřebujete dobré návyky. Používejte ochranu očí, chraňte si ruce při manipulaci s ostrými nástroji, kontrolujte třísky a mlhu a mějte zajištěné dlouhé vlasy a oděv. Při údržbě používejte systém lockout/tagout. Ujistěte se, že blokády a ochranné kryty fungují. Používejte správné zvedání velkých dílů. Proškolte obsluhu v zacházení s chladicí kapalinou a jejím čištění. Správné udržování pořádku snižuje počet uklouznutí a požárů.

Jak snížit spotřebu chladicí kapaliny, aniž byste obětovali životnost nástroje?

• Chladicí kapalina pro průchozí nářadí se používá tam, kde je to nejdůležitější.
• Zlepšete odvod třísek pomocí lepší logiky vykrajování; menší počet plných výsuvů může snížit množství odpadu.
• Dbejte na koncentraci a filtraci; čistá kapalina pracuje lépe s menším objemem.
• Na některé materiály, kde není potřeba zaplavení, použijte mlhu vzduch-olej a dobře ji zachyťte.

Výběr dodavatele CNC vrtání a základní informace o RFQ

Kontrolní seznam schopností a certifikace

Při výběru partnera pro CNC vrtání se zajímejte o:

• Seznam strojů: maximální otáčky, výkon vřetena, průchozí chladicí kapalina a tlak, kapacita automatické výměny nástrojů, sondování.
• Odborné znalosti materiálů: hliník, ocel, nerez, titan, plasty, kompozity, keramika.
• Kapacita pro hluboké otvory: vrtání pistolí, vodicí pouzdra, vysokotlaká chladicí kapalina.
• Metrologie: Souřadnicové měřicí stroje, pneumatické/vrtací měřicí přístroje, sady čepových měřidel, měření v procesu.
• Certifikace: ISO 9001/13485 pro kvalitu, systémy AS pro letectví a kosmonautiku a veškeré požadované regulační kontroly pro řízenou práci.

Balíček dat RFQ a očekávání DFM

Odešlete čistý datový balíček:

• 3D model a 2D výkres s výřezy otvorů, tolerancemi, GD&T, materiálem a povrchovou úpravou.
• Množství, doba dodání a případné speciální potřeby čištění nebo kontroly.
• Vyžádejte si zpětnou vazbu od DFM ohledně potřeb bodového vrtání, stupňovitého vrtání, záhlubníků a kontroly otřepů. Očekávejte návrhy na zlepšení odvodu třísek, zkrácení doby cyklu a ochranu kvality otvorů.

Doba realizace, škálovatelnost a kontrola kvality

Zeptejte se, jak dodavatel postupuje od prototypu k výrobě. Zajímejte se o připravenost ke kontrole prvního kusu, v případě potřeby o PPAP a o hlášení SPC u kritických otvorů. Ptejte se na volné kapacity a pokrytí směn, aby bylo možné vyřídit naléhavé zakázky bez rizika pro kvalitu.

Bonus: jednoduše vysvětlené klíčové pojmy

• Co je to CNC vrtačka? Jedná se o počítačem řízený stroj, který pomocí vrtáků vytváří přesné otvory v nastavených místech a hloubkách na základě pokynů G-kódu z programu CAM.
• Jaké jsou výhody CNC vrtání? Přesnost, opakovatelnost, rychlost, čistý povrch a snadnější manipulace s mnoha otvory a vzory ve srovnání s ručním vrtáním.
• Co je středové vrtání? Středové vrtání vytváří malý, pevný výchozí bod, takže hlavní vrták nekolísá. Používá se krátký, tuhý nástroj, který se nazývá středicí nebo bodový vrták.
• Jaký je rozdíl mezi vrtákem a středicím vrtákem? Vrták vytvoří celý otvor. Středový vrták nebo bodový vrták vytvoří malý, mělký začátek pro vedení hlavního vrtáku.
• Kam patří CNC soustružení? CNC soustružení využívá soustruh k otáčení dílu při řezání nástrojem. Skvěle se hodí pro kulaté díly a dokáže vrtat na ose. Pro otvory mimo střed nebo vzorované otvory, CNC frézování/vrtání je lepší.
• Kdy používáte CNC vrtačku? CNC vrtačka se hodí pro jednoduché svislé otvory se základními vzory. Pro složité vzory, polohování ve více osách, přísnější tolerance nebo cykly s hlubokými otvory je vhodnější CNC frézka nebo obráběcí centrum.

Rychlá reference krok za krokem

• Návrh a plánování
  • Definujte otvory, uložení (H7-H9), GD&T a povrchovou úpravu.
  • Plánujte bodové obrábění, záhlubníky a odvádění třísek.
• Program
  • Vyberte si cyklus: G81 pro mělký, G73 pro třískový zlom, G83 pro hluboký.
  • Nastavte otáčky, posuv na otáčku, logiku klování, chladicí kapalinu, prodlevu a zatahování.
• Nastavení
  • Zvolte správný typ vrtáku a držáku; kontrolujte házení.
  • Pevně upněte díl, nastavte pracovní posuny a vyzkoušejte průtok chladicí kapaliny.
• Spustit
  • Sledujte zatížení vřetena, třísky a teplotu; v případě potřeby upravte.
  • Odeberte a očistěte; ověřte průměr, polohu a rovnost.
• Kontrola a zlepšení
  • Podle potřeby použijte kolíky, měřidla otvorů nebo souřadnicový měřicí přístroj.
  • Zaznamenejte data pro SPC; aktualizujte předvolby pro příště.

Závěrečné myšlenky

Pokud si zapamatujete jednu věc, pak je to tato: správně provedený proces CNC vrtání zajišťuje optimální životnost nástroje, kvalitu otvoru a hospodárnost. Tato jediná volba často rozhoduje o životnosti nástroje, kvalitě otvoru a nákladech na díl. Vycházejte z bezpečných posuvů a rychlostí, sledujte třísky a upravujte je s rozmyslem. Malé změny hloubky upichování, geometrie hrotu a upnutí často přinášejí větší zisky než honba za vyššími otáčkami. Pokud se zaseknete, zeptejte se: Lámou se mi třísky? Je můj nástroj ostrý a stabilní? Dostává se chladicí kapalina k řezné hraně? Odpovězte si na tyto otázky a vaše CNC vrtání bude probíhat čistěji a rychleji. Pro potřeby vysoce přesného CNC obrábění, včetně zakázkových dílů a forem, poskytuje společnost U-Need profesionální řešení s tolerancemi až ±0,001 mm.
