Spotface vs. controforo: guida definitiva, standard, strumenti

Nella lavorazione di precisione, una superficie di appoggio assicura che la testa di un elemento di fissaggio o una rondella siano perfettamente in squadro e a filo con la superficie del pezzo. La comprensione dei fondamenti della superficie di appoggio, comprese le tecniche e gli strumenti di lavorazione CNC, è fondamentale per ottenere risultati uniformi. Anche se spesso di dimensioni ridotte, una superficie di appoggio lavorata correttamente è essenziale per ottenere una distribuzione uniforme del carico, prevenire la distorsione e mantenere l'integrità del giunto. Questa guida fornisce una sequenza visiva passo-passo per la creazione di un'accurata superficie di appoggio, dall'identificazione delle dimensioni e dell'impostazione corrette alla selezione della fresa appropriata e alla verifica della perpendicolarità. Sia che stiate perfezionando un processo di produzione sia che stiate eseguendo una configurazione unica, la comprensione di queste nozioni fondamentali vi aiuterà a garantire sempre superfici di appoggio pulite e funzionali.

Che cos'è la faccia a vista? Definizione, scopo e quando è indispensabile

Una spotface (spesso scritta "spot face") è un incavo circolare poco profondo, a fondo piatto, lavorato sulla superficie del pezzo, di solito intorno a un foro pilota o a un foro cieco esistente. Lo scopo principale di uno spotface è quello di fornire una superficie piana per la testa dell'elemento di fissaggio, assicurando un trasferimento uniforme del carico, secondo quanto riportato da Wikipedia. Il suo scopo è quello di fornire una sede piatta in modo che la testa di un elemento di fissaggio, una rondella, una guarnizione o un raccordo possano stare a filo e trasferire il carico in modo uniforme. La superficie del punto è concentrica al foro e perpendicolare al suo asse, in modo che il carico del morsetto sia rettilineo. In breve, si tratta di una svasatura poco profonda che serve solo a creare una superficie piatta per il dispositivo di fissaggio, non a nascondere la testa sotto la superficie.

Perché usare una faccia a punti? Perché i pezzi reali non sono perfetti. I pezzi fusi presentano strutture e ondulazioni. I pezzi forgiati e saldati possono essere irregolari. Le parti verniciate o rivestite acquistano uno spessore che rovina l'alloggiamento. Uno spotface rimuove solo ciò che serve per creare una superficie piana sotto la testa dell'elemento di fissaggio. Si mantiene la resistenza e si risparmia tempo di ciclo, pur ottenendo una coppia e una tenuta affidabili.

I casi d'uso più comuni includono l'alloggiamento dei bulloni su alloggiamenti fusi, le interfacce di guarnizioni o O-ring in cui è fondamentale una finitura piatta, le piazzole di contatto elettrico in cui è importante una bassa resistenza e le piazzole di montaggio su staffe che devono essere in squadro rispetto a un foro.

Quanto deve essere profonda la superficie di uno spot?

La profondità dovrebbe essere "solo pulizia". Si taglia quanto basta per creare una superficie piana continua per la testa o la rondella. La profondità di uno spotface è tipicamente bassa, a differenza di uno svasamento, e la profondità determina quanto l'utensile si inserisce nel materiale, basandosi su NASA relazione tecnica NTRS 19900009424. Non c'è una profondità fissa come in uno svasamento; la profondità necessaria dell'elemento dipende dall'irregolarità della superficie e dalla quantità di materiale da rimuovere per creare una sede piatta.

• Le profondità di pulizia tipiche vanno da 0,3 a 2,0 mm (da 0,012 a 0,080 pollici) sulla maggior parte delle superfici fuse o fresate.
• Su getti grezzi, prevedere da 1,0 a 3,0 mm (da 0,040 a 0,120 pollici) per eliminare i punti alti.
• Sulle lastre lavorate, possono essere necessari da 0,1 a 0,3 mm (da 0,004 a 0,012 pollici).

Se si riesce a vedere un anello completo e continuo al diametro del bersaglio, senza isole o punti bassi, il gioco è fatto. Se la superficie è morbida o verniciata, considerare una profondità maggiore per pulire il rivestimento e raggiungere il materiale di base solido.

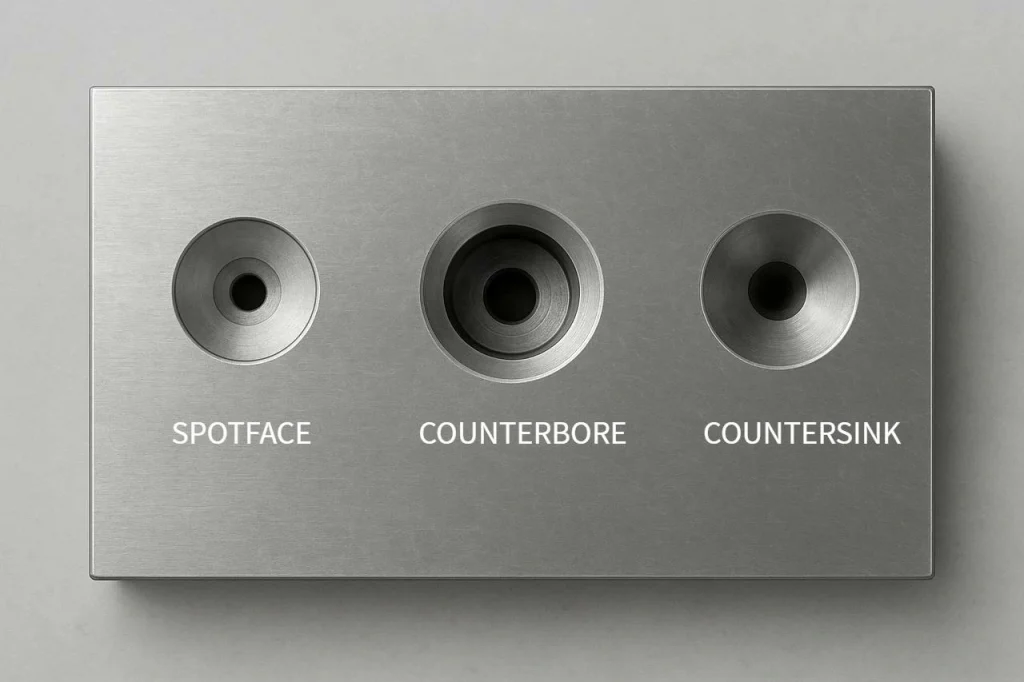

Diversi tipi di fori: Spotface vs. Counterbore vs. Countersink

A prima vista, questi termini possono creare confusione, soprattutto nei disegni di ingegneria, in quanto implicano tutti un taglio attorno a un foro, ma la comprensione dei fori spotface e counterbore ne chiarisce le differenze principali. Il foro spotface è un foro di svasatura poco profondo, mentre il foro per viti di svasatura è più profondo del foro spotface e incassa completamente la testa dell'elemento di fissaggio. La comprensione delle differenze tra spotface, counterbore e countersink può evitare errori durante la lavorazione o l'assemblaggio dei pezzi.

Spotface

Una superficie a punti è poco profonda e a fondo piatto. Il suo compito principale è quello di ripulire una superficie irregolare o rivestita in modo che un elemento di fissaggio, una rondella o una guarnizione possano essere posizionati in modo uniforme. La profondità è di solito molto ridotta, appena sufficiente per rimuovere punti o imperfezioni, spesso solo una frazione di millimetro. La testa del dispositivo di fissaggio potrebbe ancora sporgere un po' dalla superficie, ma ora si trova su un "pianerottolo" perfettamente livellato. Si può pensare che il bullone o la vite abbiano un piccolo tavolo perfettamente piatto su cui poggiare. I fori sono molto utili su fusioni o superfici grezze, dove le superfici perfettamente piane sono rare. In effetti, questi fori sono comuni in molti assemblaggi.

Svasatura

Anche un controforo ha il fondo piatto, ma è significativamente più profondo di una superficie a punti. Lo scopo di un controforo è quello di incassare la testa di un elemento di fissaggio a foro cilindrico completamente al di sotto della superficie, come una vite a testa cilindrica. La profondità e il diametro sono controllati con precisione in modo che la vite si trovi a filo o al di sotto del materiale circostante. Immaginate di scavare un piccolo pozzo per nascondere la testa di una vite: questo è essenzialmente ciò che fa un controforo. Si utilizza spesso quando è necessario ottenere una finitura pulita e a filo o quando i pezzi devono scorrere sulla superficie senza colpire la testa della vite.

Svasatura

Una svasatura è affusolata anziché a fondo piatto. È progettata per viti a testa piatta o ovale, in modo che la vite sia a filo o leggermente sotto la superficie. La conicità corrisponde all'angolo della vite, in genere 82° o 90°, garantendo una superficie liscia e continua. A differenza di uno spotface o di una svasatura, in questo caso l'attenzione si concentra sull'integrazione dell'elemento di fissaggio nel materiale, in modo che non sporga, il che è funzionale ed esteticamente gradevole. Le svasature sono comuni nella lavorazione del legno, della lamiera e nelle applicazioni in cui è necessaria una superficie superiore liscia.

Confronto rapido

In breve, lo spotface serve per livellare, lo counterbore per nascondere le teste cilindriche e lo countersink per montare a filo le viti coniche. Conoscere la differenza tra fori svasati, svasati e spotface aiuta a scegliere l'utensile giusto e a evitare problemi come carichi irregolari, fissaggi disallineati o problemi estetici.

Quando è necessario specificare una superficie spot in un disegno?

Si dovrebbe chiamare spotface ogni volta che la sede dell'elemento di fissaggio si trova su una superficie che non è già lavorata in piano e in squadro rispetto al foro.

• Superfici fuse, forgiate o realizzate in modo additivo con texture
• Parti verniciate, rivestite o placcate in cui lo spessore varia
• Guarnizioni o O-ring che devono sigillare le interfacce
• Giunti ad alto carico di serraggio in cui una sede uniforme protegge dal rilassamento
• Cuscinetti di contatto elettrico (capicorda di terra, fascette di schermatura) dove la resistenza di contatto è importante
• Staffe o supporti in cui l'allineamento e la perpendicolarità rispetto all'asse del foro sono fondamentali

Se si dispone già di una superficie lavorata piana e perpendicolare al foro, probabilmente non è necessaria una superficie di appoggio.

Matrice decisionale

Utilizzate questa matrice di decisione rapida per scegliere l'elemento giusto in base allo stile della testa, alle esigenze di spazio e alle condizioni della superficie.

• Se la testa dell'elemento di fissaggio deve trovarsi al di sotto della superficie: utilizzare un controforo.
• Se la testa dell'elemento di fissaggio è una vite a testa piatta che necessita di una sede conica: utilizzare una svasatura.
• Se la superficie è irregolare, la creazione di una superficie a punti fornisce una sede piatta per la testa dell'elemento di fissaggio.
• Se il pezzo è sottile e c'è il rischio di sfondamento: preferire una superficie minima o aggiungere una rondella invece di una svasatura profonda.
• Se si effettua la sigillatura con una guarnizione o un O-ring vicino al foro, utilizzare una superficie a punti quando i fori richiedono una superficie piana controllata.

Per i fori delle viti svasati in cui la testa deve essere completamente incassata, assicurarsi che la profondità dello svasamento e il diametro della sede piatta più il doppio del gioco siano corretti.

Processo di smacchiatura: Passo dopo passo e utensili

Una superficie precisa dipende sia dal metodo che dagli utensili scelti. Prima di tagliare, è importante capire i due approcci principali e come ogni impostazione influisce su precisione, finitura superficiale e produttività. Esaminiamo le opzioni di utensili che definiscono il processo di spotfacing.

Utensili che utilizzerete: frese per contropunte con pilota o frese a candela (interpolazione CNC).

È possibile creare una superficie di appoggio in due modi principali, utilizzando frese per svasatura per la lavorazione manuale o forature e frese CNC per l'interpolazione circolare. Gli utensili per la creazione di spotface devono garantire che l'utensile rimanga concentrico rispetto al foro pilota. Il taglio di un controforo poco profondo con una fresa da banco consente un controllo preciso del diametro e della profondità, mentre l'interpolazione CNC offre flessibilità per fori di varie dimensioni.

Frese per svasatura con pilota: Il pilota segue il foro esistente, mantenendo l'incavo concentrico e quadrato rispetto all'asse del foro anche se l'impostazione non è perfetta. I piloti funzionano bene sulle presse da trapano e sulle frese manuali. Sono veloci e ripetibili, ma è necessaria una fresa per ogni dimensione. Frese con interpolazione circolare CNC: Una fresa a candela piatta (o a taglio centrale) può fresare l'incavo a qualsiasi diametro usando Fresatura CNC. È flessibile e preciso e le librerie di utensili consentono di gestire molte dimensioni con poche frese. Nel CNC, l'allineamento dell'asse del foro è impostato dal mandrino e dalla tastatura, quindi non è necessario un pilota.

La geometria dell'utensile è importante. Per le operazioni di spotface e controforatura, un utensile affilato, a fondo piatto e con un'anima sufficientemente resistente resiste alle vibrazioni. Nell'alluminio, le scanalature non rivestite o lucidate possono ridurre l'accumulo di bordi. In acciaio e acciaio inossidabile, un rivestimento TiAlN o simile riduce l'usura. La lunghezza dell'utensile deve essere ridotta per garantire la rigidità. Se l'utensile pilota è troppo stretto, può causare la formazione di gallerie nel foro; se è troppo largo, non è in grado di guidare bene. Cercare di ottenere un accoppiamento scorrevole con un olio leggero.

Messa a punto e allineamento: ottenere concentricità e perpendicolarità

La precisione dipende dal modo in cui ci si regola.

Indicare il foro esistente per centrare il mandrino. Utilizzare un indicatore coassiale o una routine di centratura sul CNC.

Utilizzare un pilota e una boccola di foratura sulle macchine manuali per mantenere la direzione e la posizione.

Fissare il pezzo in modo che la superficie locale sia il più possibile livellata. Usare parallele, ganasce morbide o spessori sotto i boss fusi per sostenere la parte vicina al taglio.

Controllare la perpendicolarità con un indicatore di prova che spazza la superficie del punto dopo una leggera rasatura. Se necessario, regolare prima della profondità finale.

Parametri di taglio: velocità, avanzamenti e refrigerante per materiale

Lo spotfacing è un taglio poco profondo con un impegno ampio. Utilizzare un ingresso conservativo, un supporto solido e una buona evacuazione dei trucioli. Come punto di partenza per gli utensili in metallo duro:

• Alluminio (es. 6061): 600-1000 SFM; 0,002-0,006 in/dente (0,05-0,15 mm/dente); refrigerante a diluvio o a nebbia o aria compressa
• Acciaio a basso tenore di carbonio (es. 1018): 250-400 SFM; 0,0015-0,004 in/dente (0,04-0,10 mm/dente); preferibile il refrigerante a diluizione
• Acciaio inossidabile (es. 304): 150-250 SFM; 0,001-0,003 in/dente (0,025-0,08 mm/dente); refrigerante a diluizione; attenzione all'incrudimento.
• Ghisa: 300-500 SFM; 0,002-0,005 in/dente (0,05-0,13 mm/dente); a secco o a nebbia; aspirazione o aria per il controllo della polvere
• Utilizzare la formula dei giri/min: giri/min = (SFM × 3,82) ÷ diametro utensile (pollici). Ridurre l'SFM per gli utensili in HSS di circa 30-50% rispetto alle gamme in metallo duro. Mantenere l'avanzamento costante per evitare lo sfregamento; lo sfregamento sporca la superficie e aumenta le bave.

La strategia di entrata e di uscita è importante. Quando si interpola con una fresa a candela, si deve entrare delicatamente o preforare una piccola tasca per ridurre il carico d'impatto. Utilizzare una passata finale a molla o una leggera passata di finitura sullo stesso diametro per uniformare i segni dell'utensile. Per le frese per svasatura, avanzare dolcemente fino alla sede del pilota, quindi avanzare in profondità senza urtare la superficie.

Dimensioni, tolleranze e obiettivi di finitura superficiale

Le dimensioni corrette della superficie di contatto assicurano che l'elemento di fissaggio si posizioni in piano, si carichi in modo uniforme e abbia un aspetto pulito. Questa sezione illustra le regole pratiche di dimensionamento, gli obiettivi di profondità e planarità e i requisiti di finitura, in modo che le superfici dei punti soddisfino gli standard funzionali ed estetici.

Regole di dimensionamento: diametro della superficie del punto rispetto ai tipi di testa del dispositivo di fissaggio (esagonale, a bussola, flangiata)

Scegliere una dimensione di foro per la superficie del punto che dia pieno supporto alla testa o alla rondella dell'elemento di fissaggio con una piccola fascia di spazio. L'idea di base è il diametro esterno della testa più un po' di spazio per evitare interferenze e per eliminare la vernice o la rottura dei bordi.

Semplice guida al dimensionamento

• Vite a testa cilindrica: diametro del punto = OD della testa + 0,5-1,0 mm (0,020-0,040 in)
• Bullone a testa esagonale (senza rondella): diametro del punto di contatto = traverso-flangia + 1,0-2,0 mm (0,040-0,080 in)
• Testa esagonale con rondella: diametro del punto = diametro esterno della rondella + 0,5-1,0 mm (0,020-0,040 in)
• Bullone della flangia: diametro del punto = OD della flangia + 0,5-1,0 mm (0,020-0,040 in)

Aggiungere un piccolo smusso o filetto sul bordo superiore per evitare bave e aiutare la testa ad assestarsi. Se si prevede di verniciare dopo la lavorazione, aggiungere un margine per lo spessore del rivestimento o prevedere di mascherare la superficie del punto.

Profondità e planarità: tenuta del carico della pinza in modo uniforme

La profondità è sufficiente per pulire la superficie e produrre una terra continua. La planarità è più critica della profondità nella maggior parte dei giunti. Per molti assemblaggi lavorati, un obiettivo di planarità di ±0,05 mm (0,002 in) sulla superficie del punto è una buona regola. Sui giunti ad alto carico o a tenuta, se il processo lo consente, è meglio stringere.

Mantenere la superficie del punto parallela alla superficie di accoppiamento che definisce la geometria del giunto. Se il foro è un'origine, controllare la perpendicolarità della superficie del punto rispetto all'asse dell'origine. In questo modo si riduce il carico laterale sulla testa dell'elemento di fissaggio e si mantiene costante la coppia.

Finitura superficiale per la tenuta e il contatto

Per la sigillatura con guarnizioni o O-ring, è necessario controllare la rugosità superficiale. Un obiettivo tipico è Ra ≤ 3,2 μm (125 μin). Molti produttori di O-ring consentono finiture ancora più lisce per una maggiore affidabilità. Per le piastre di contatto elettrico, un Ra più basso riduce la resistenza al contatto e il fretting. Se necessario, è necessario passare una leggera lucidatura o una passata. Evitare il metallo strappato o sbavato, che trattiene i detriti e influisce sul carico del morsetto.

Punti di controllo qualità e metrologia

Pianificate semplici controlli da effettuare sulla macchina e in sede di ispezione.

• Diametro: verificare con calibri a spillo o alesametri per le misure più grandi; registrare rispetto all'obiettivo.
• Profondità: misurare con un micrometro di profondità o con l'asta di profondità di un calibro.
• Planarità: controllare la superficie con un indicatore in decimi su un supporto di altezza, oppure utilizzare una piastra di superficie e uno spessimetro per un controllo rapido.
• Perpendicolarità: indicare la superficie mentre si ruota il mandrino o utilizzare una CMM portatile per le costruzioni strette.
• Finitura: controllare a campione con un rugosimetro portatile quando la tenuta o il contatto sono critici.

Tabella delle tolleranze

Norme, richiami di disegno e GD&T per i fori per superficie

Richiami di disegno chiari e coerenti assicurano che ogni spotface sia lavorato con le dimensioni, la profondità e l'orientamento giusti, senza tirare a indovinare in officina. Questa sezione spiega come specificare correttamente gli spotface nei disegni tecnici, utilizzando simboli standard, controlli GD&T e note sulla finitura superficiale basate sulle convenzioni ANSI/ASME e ISO.

Come definire una superficie a punti sui disegni (ANSI/ASME, ISO)

Nei disegni ingegneristici, la superficie di appoggio utilizza spesso lo stesso simbolo di callout dei fori di appoggio. Usare il simbolo del controforo con "SF" o il simbolo della superficie di appoggio per indicare chiaramente un controforo poco profondo. Anche le dimensioni del foro e del controforo devono essere specificate per evitare confusione tra spotface e counterbore. Molte aziende aggiungono "SF" per evitare confusione. La nota di foratura potrebbe avere il seguente aspetto:

Esempio: Foro Ø10, superficie di appoggio Ø18, profondità 1,0

È inoltre possibile aggiungere un simbolo di texture superficiale legato solo alla superficie del punto e un controllo di planarità o perpendicolarità, se necessario. Nei disegni basati su ASME, le note sui fori spesso sovrappongono i simboli delle dimensioni del foro, della svasatura, della sbozzatura e della superficie di appoggio. Assicurarsi che l'ordine sia chiaro e che "SF" o "SPOTFACE" appaia vicino all'indicatore di svasatura per indicare che si tratta di una sede poco profonda e non di un incavo profondo.

Elementi essenziali di GD&T: origini, perpendicolarità, planarità, posizione.

Una buona geometria della superficie del punto inizia con una buona GD&T. Utilizzare una tolleranza di posizione sul foro per controllare la concentricità tra il foro e la superficie di appoggio. Utilizzare la perpendicolarità per garantire che il piano della superficie del punto sia in quadrato rispetto all'asse del foro (spesso riferito a un asse di riferimento definito dal foro). Aggiungere una tolleranza di planarità sulla superficie della superficie del punto se la sede è critica e il processo presenta il rischio di smerlatura o di vibrazioni. Se si tratta di sigillatura, considerare il parallelismo con una superficie di riferimento primaria che definisce il piano della guarnizione.

Richiami alla struttura della superficie e posizionamento delle note

Specificare la rugosità solo sulla superficie del punto. Posizionare il leader in modo che punti alla superficie incassata, non alla faccia superiore. Le convenzioni ISO 1302 consentono di indicare i valori e i processi Ra e di aggiungere note che indicano che la superficie del punto deve essere priva di vernice o rivestimento.

Riferimenti agli standard

Per le pratiche di callout, fare riferimento all'edizione corrente di ASME Y14.5 per il GD&T e alla ISO 1302 per la struttura della superficie. Per le dimensioni della testa, attenersi allo standard del dispositivo di fissaggio (ad esempio, bulloni esagonali, viti a testa cilindrica), in modo che il diametro della superficie sia compatibile con le dimensioni effettive della testa.

Applicazioni industriali e casi di studio

L'applicazione di spotface svolge un ruolo cruciale in tutti i settori in cui sono importanti l'integrità dei giunti, la tenuta e l'allineamento di precisione. Che si tratti di fori spotface in ingegneria per gli alloggiamenti dei bulloni della testa del cilindro nel settore automobilistico o di staffe nel settore aerospaziale, il processo di lavorazione corretto assicura un carico di serraggio costante e riduce al minimo il disallineamento. Le tecniche e gli strumenti per la lavorazione di controfori e spotface sono essenziali per ottenere assemblaggi affidabili. Dai motori all'avionica, il modo in cui un elemento di fissaggio si posiziona può influenzare direttamente le prestazioni, la durata e persino la sicurezza. Gli esempi che seguono evidenziano come diversi settori applichino la lavorazione a punti per risolvere sfide ingegneristiche reali.

Automotive: alloggiamenti dei bulloni della testa del cilindro e affidabilità della guarnizione

Nella costruzione dei motori, i bulloni della testa serrano un'ampia area che deve rimanere sigillata durante i cicli termici. Le teste e i blocchi dei cilindri fusi sono spesso dotati di superfici di appoggio sotto le teste dei bulloni o le rondelle per garantire un carico di serraggio uniforme. Piccole differenze nell'angolo della sede possono modificare la forza di serraggio e causare perdite della guarnizione. Un diametro e una planarità costanti della superficie di appoggio aiutano a far coincidere la coppia di serraggio con il modello e migliorano l'affidabilità a lungo termine.

Aerospaziale: staffe, supporti per avionica e giunti soggetti a vibrazioni

Le staffe e i supporti leggeri non possono permettersi materiale aggiuntivo, ma gli elementi di fissaggio devono comunque avere una sede quadrata. Una superficie a punti fornisce una sede piatta senza profonde svasature che eliminano altro materiale. Quando le vibrazioni e la fatica sono un problema, la sede quadrata riduce la flessione della testa dell'elemento di fissaggio e migliora la stabilità del giunto. La perpendicolarità e il controllo della finitura sono comuni in questi pezzi e l'ispezione è più rigorosa.

Sistemi fluidi/pneumatici: guarnizione/anello di tenuta per prevenire le perdite

Valvole, pompe e collettori necessitano di una tenuta perfetta in corrispondenza di giunti e porte. Le superfici a punti vicino ai fori supportano guarnizioni e O-ring con una superficie liscia e una planarità controllata. Gli obiettivi di finitura sono più severi e i trucioli devono essere eliminati per evitare intaccature. Le pratiche di coppia spesso specificano filettature lubrificate e serraggi scaglionati per sfruttare la sede piatta.

Elettronica: pad dei connettori e interfacce del dissipatore di calore

Le piccole staffe, gli alloggiamenti e i distanziatori per PCBA utilizzano le superfici piane per creare piazzole di contatto per la messa a terra e per migliorare il contatto termico sotto le viti o i prigionieri. Una superficie piatta e pulita riduce la resistenza al contatto e aiuta a prevenire il fretting. Nelle lamiere sottili, una superficie di contatto minima abbinata a una rondella può migliorare la distribuzione della pressione senza deformare il metallo di base.

Migliori pratiche, errori comuni e risoluzione dei problemi

Anche un semplice spotface può fallire se si trascurano piccoli dettagli. Vibrazioni, scarso controllo dell'utensile o un fissaggio debole possono rovinare la qualità e l'accuratezza della superficie. Questa sezione illustra le migliori pratiche, le insidie più comuni e la rapida risoluzione dei problemi per aiutarvi a mantenere superfici pulite e precise sia nelle configurazioni manuali che in quelle CNC.

Prevenzione di sfregamenti, sbavature e superfici imbrattate

Le vibrazioni lasciano segni di lavaggio e scarsa planarità. Le bave causano false coppie di serraggio e danni alle guarnizioni. Le sbavature si verificano quando il carico di trucioli è troppo basso e l'utensile sfrega.

• Mantenere l'utensile corto e rigido; aumentare l'avanzamento per dente per raggiungere un reale carico di truciolo.
• Utilizzare un leggero smusso all'ingresso per evitare la rottura dei bordi.
• Prima dell'interpolazione circolare, eseguire una rampa o preforare una tasca poco profonda per ridurre lo shock dell'utensile.
• Utilizzare un refrigerante alluvionale in acciaio e acciaio inossidabile; utilizzare un getto d'aria in ghisa per controllare la polvere.
• Sbavare con una pietra o una spazzola fine, non con un grosso smusso manuale che riduce l'area di appoggio.

Attrezzatura e bloccaggio su fusioni grezze e pezzi forgiati

Il piano di serraggio determina il risultato. Scegliete le origini che riflettono il funzionamento del pezzo: spesso l'asse del foro è un'origine fondamentale e la superficie del punto deve essere in quadratura rispetto ad esso. Sostenete i pezzi grezzi con ganasce morbide personalizzate o supporti regolabili. Utilizzare spessori per stabilizzare l'area locale ed evitare flessioni. Morsetto vicino al taglio, ma non stringere il pezzo; lasciarlo respirare pur rimanendo fermo.

Tabella di risoluzione dei problemi:

Usura degli utensili, adattamento del pilota e strategie di rilavorazione

Un pilota allentato lascia vagare la fresa, mentre un pilota stretto può far galla il foro. Affinare i piloti per ottenere un accoppiamento scorrevole con olio leggero. Controllare il runout e l'oscillazione delle frese per alesatura; riaffilare o sostituire se i margini sono usurati. Se è necessaria una rilavorazione, si deve puntare a un leggero aumento del diametro piuttosto che a una maggiore profondità, poiché l'approfondimento da solo potrebbe non ripristinare la planarità se la superficie è già pulita. Proteggere l'integrità del foro mantenendo la concentricità e controllando le dimensioni del foro dopo la rilavorazione.

CNC vs. Spotfacing manuale (Suggerimenti CAM e tecniche di officina)

La rettifica può essere eseguita con precisione sia su macchine CNC che manuali, ma le tecniche, gli utensili e le priorità di impostazione differiscono. Capire come programmare i percorsi utensile o controllare una fresa pilotata aiuta a ottenere superfici piane e uniformi, indipendentemente dall'apparecchiatura. Le sezioni seguenti illustrano i metodi pratici per le operazioni sia CNC che manuali.

Strategie di interpolazione CNC per finiture a fondo piatto

La fresatura circolare consente di ottenere una superficie pulita e dal fondo piatto. Utilizzare un passo costante (10-30% del diametro dell'utensile) e una leggera passata finale alla stessa Z per eliminare i segni dell'utensile. Evitare l'immersione a tutta larghezza; eseguire una rampa di 1-3 gradi o un'elica di poco conto. Sui boss sottili, mantenere un impegno radiale basso e un avanzamento costante per evitare di spingere la parete. Aggiungere una sosta molto breve al centro solo se necessario per pulire la cuspide; evitare soste lunghe che riscaldano la superficie.

Note sull'impostazione del CAM (Fusion/Mastercam o simili): profondità, collegamento, altezze

Programmare il materiale da lasciare in Z come 0; controllare la profondità misurando la variazione della superficie e aggiungendo un valore di pulizia sicuro.

Utilizzare un lead-in che non attraversi la buca; mantenere il percorso continuo intorno alla sede.

Impostare le altezze con un modesto arretramento per eliminare morsetti e trucioli.

Preferire un percorso utensile di contorno o di tasca 2D con computerizzazione della fresa se si prevede di regolare il diametro in macchina.

Verifica con backplot e controlli di sgorbia simulata. I cicli di ispezione possono mappare la superficie locale e regolare Z per una pulizia uniforme dei pezzi.

Metodi manuali di fresatura/foratura: piloti, frese per contropunte, allineamento

Sulle macchine manuali, il pilota è il vostro amico. Utilizzate una boccola per il trapano per guidare il pilota, soprattutto nelle macchine flessibili. Impostare la velocità del mandrino in base al materiale e al diametro della fresa. Picchiettare delicatamente per controllare la profondità e il carico di trucioli. Usare un comparatore per controllare che il mandrino sia in squadro rispetto al pezzo; se necessario, regolare. Segnare la profondità con un collare o usare la battuta del cannotto per ripetere il disegno di un bullone.

Quello che dicono i macchinisti: suggerimenti pratici

I macchinisti esperti ripetono spesso una semplice regola: se la superficie non è stata lavorata, aggiungete una superficie a punti. Inoltre, sottolineano la necessità di controllare con gli indicatori prima di decidere la profondità finale e di mantenere un impegno basso sulle pareti sottili per evitare il chattering. Un altro consiglio comune è quello di evitare la lucidatura con un avanzamento troppo ridotto, che rovina la finitura e la planarità. È invece consigliabile utilizzare un utensile affilato e un vero carico di trucioli.

Calcolatori, selettori e strumenti interattivi per lo spotfacing

Le sezioni che seguono illustrano le formule pratiche e la logica di dimensionamento utilizzate nel lavoro di spotfacing. Sebbene i calcolatori e i selettori reali siano reperibili online o nelle librerie di utensili per la lavorazione, le descrizioni qui riportate mostrano come viene ricavato ogni parametro, in modo da poter verificare, regolare o stimare i valori anche senza un software specializzato.

Selettore del diametro della superficie del punto in base allo standard della testa di fissaggio

Utilizzate questi rapidi passaggi per scegliere un diametro pratico per la superficie dei punti.

Individuare il diametro esterno della testa del dispositivo di fissaggio (o della rondella) dalla norma.

Aggiungete una fascia di sicurezza in modo che la testa o la rondella non si sposti dal bordo:

Testa a bussola: aggiungere 0,5-1,0 mm (0,020-0,040 in)

Testa esagonale o flangia: aggiungere 1,0-2,0 mm (0,040-0,080 in)

Arrotondare alla misura più vicina a quella della fresa per svasatura o della fresa a candela che si ha a disposizione.

Calcolo della profondità: profondità di pulizia vs. profondità del sedile intero

Stimare la profondità minima di sicurezza misurando la variazione locale della superficie intorno al foro.

Misurate i punti più alti e più bassi di un piccolo cerchio dove si troverà il sedile.

Profondità di pulizia richiesta = (punto più alto - punto più basso) + 0,1 mm (0,004 in) di sicurezza.

Se il pezzo è sottile, controllare la parete rimanente dopo la superficie del punto: lo spessore rimanente dovrebbe essere maggiore di 1-1,5 volte il diametro del foro per i giunti strutturali, a meno che l'analisi non dimostri il contrario.

Stimatore di stack-up di tolleranza e di carico della pinza

L'uniformità del carico del morsetto dipende dalla planarità della sede, dal parallelismo con la superficie di accoppiamento e dalla rugosità. Un semplice controllo:

• Se la planarità è ≤ 0,05 mm e la perpendicolarità all'asse del foro ≤ 0,1°, si prevede un contatto uniforme della testa.
• Se la rugosità è Ra ≤ 3,2 μm, la tenuta della guarnizione è generalmente affidabile per i fluidi generici.
• Se una qualsiasi metrica supera queste soglie, ridurre la variazione di coppia aggiungendo una rondella, migliorando la finitura o stringendo le tolleranze geometriche.
