Guía de fundición a presión vs mecanizado CNC：Elija el mejor método.

Sobre estos dos métodos de fabricación, hay muchas cosas que debes saber.

¿Qué es la fundición a presión y en qué se diferencia del mecanizado sustractivo?

Esta elección de proceso parte de una diferencia fundamental en la lógica de fabricación. La fundición a presión forma una pieza metálica forzando el metal fundido en una herramienta endurecida, a menudo llamada matriz. El metal llena la cavidad, se enfría, se solidifica y se expulsa en forma casi de red. En pocas palabras, la pieza se crea moldeando metal líquido.

El mecanizado CNC funciona a la inversa. Por definición, el mecanizado es un proceso sustractivo. Una herramienta de corte retira material de un material sólido, como una barra, un tocho o una placa, hasta alcanzar la geometría final. La máquina sigue trayectorias de herramienta programadas, por lo que la forma procede del corte controlado en lugar de una cavidad de molde.

Esta diferencia afecta a casi todas las decisiones de ingeniería que se toman a continuación. La fundición a presión depende de un utillaje específico y de una geometría estable de la pieza. El mecanizado CNC depende del acceso a la máquina, el portapiezas, el tiempo de corte y la cantidad de material que debe retirarse. A menudo, una pieza de fundición puede incluir características externas complejas en una sola operación. Una pieza mecanizada puede alcanzar a menudo dimensiones más ajustadas y ajustarse más fácilmente cuando cambia el diseño.

Una forma útil de enmarcarlo es la siguiente: la fundición a presión es un método de producción optimizado en torno a la repetibilidad a escala, mientras que el mecanizado es un método flexible optimizado en torno a la precisión y el cambio de diseño.

Comparación entre el mecanizado sustractivo y la fundición de metales

La comparación entre el mecanizado sustractivo y la fundición de metales es en realidad una comparación entre dos lógicas de fabricación diferentes.

En la fundición, el objetivo principal es crear geometría rellenando una cavidad. Esto favorece formas que requerirían muchas operaciones de mecanizado para cortarlas a partir de un sólido. Puede reducir los residuos porque la forma inicial ya se parece a la pieza final. También favorece altos índices de producción una vez que se ha completado el utillaje. Por otro lado, la fundición presenta riesgos relacionados con el flujo y la solidificación del metal fundido. En la fundición a presión, la porosidad y otros defectos internos forman parte del debate sobre el proceso, no son un caso extremo.

En el mecanizado sustractivo, el objetivo principal es eliminar sólo el material necesario para exponer las superficies finales. Esto permite un control directo de las dimensiones finales y, a menudo, una mejor comparación de la precisión dimensional entre la fundición y el mecanizado. También evita los defectos de fundición relacionados con el llenado y el enfriamiento. Pero el mecanizado puede resultar lento o costoso cuando la pieza comienza como un bloque grande y la mayor parte de ese material se convierte en virutas. También tiene dificultades cuando las herramientas de corte no pueden alcanzar la geometría interna.

Para los equipos de ingeniería, la diferencia práctica no es sólo “conformar frente a cortar”. Se trata de cómo se comporta el proceso cuando aumenta el volumen, cuando la geometría se hace más compleja, cuando cambia el material y cuando se endurecen los requisitos de tolerancia.

Por qué la decisión entre fundición a presión y mecanizado CNC es importante para los equipos de ingeniería

Seleccionar el proceso de fabricación adecuado es importante porque afecta a la viabilidad, la estructura de costes, el riesgo de calidad y la velocidad de cambio del diseño.

Si un equipo elige la fundición a presión demasiado pronto, el proyecto puede absorber el coste de las herramientas antes de que la geometría sea estable. Si el diseño cambia después de fabricar la matriz, las actualizaciones pueden generar retrasos y costes adicionales. Ésta es una de las razones por las que, cuando la fundición a presión no es adecuada para piezas de bajo volumen, el problema no es sólo el número de unidades. También es el riesgo de cambio.

Si un equipo opta por el mecanizado CNC para una pieza que se fabricará en grandes cantidades, el resultado puede ser aceptable desde el punto de vista técnico, pero ineficaz desde el punto de vista comercial. El coste por pieza puede seguir siendo elevado porque el tiempo de corte, el desperdicio de material y la mano de obra de preparación se repiten con cada lote.

La decisión también determina la planificación de la calidad. Una pieza mecanizada puede necesitar menos preocupación por la porosidad interna, mientras que una pieza fundida a presión puede necesitar más atención a las zonas críticas de sellado, las roscas y las interfaces de precisión. En muchos programas reales, la respuesta no es un único proceso. Puede ser primero la fundición y después el mecanizado de determinadas superficies.

Diagrama: Flujo de procesos paralelo para la fundición a presión y el mecanizado CNC

¿Se puede fabricar la pieza de esta manera?

Aunque la selección de materiales determina si un proceso es fundamentalmente viable, no define por completo cómo debe fabricarse una pieza.

Factores de selección de materiales en la fundición a presión frente al mecanizado cnc

Los factores de selección de materiales suelen ser el primer filtro de viabilidad a la hora de elegir entre ambos procesos. La fundición a presión se asocia con aleaciones moldeables, especialmente metales no férreos utilizados en procesos de troquelado a presión. El mecanizado CNC es más flexible en cuanto a materiales porque parte de material macizo. Puede mecanizar muchos metales y no metales siempre que el material pueda cortarse y sujetarse.

Esto es importante porque la elección del proceso puede estar limitada por la aleación requerida y no sólo por la geometría. Si el diseño necesita un material que no es práctico para la fundición a presión, el mecanizado se convierte en la opción por defecto. Si el diseño se ajusta a las aleaciones de fundición a presión habituales y el objetivo es la producción de grandes volúmenes, la fundición a presión resulta más atractiva.

Los compradores también deben pensar en las expectativas de propiedad. Una pieza mecanizada fabricada a partir de material forjado y una pieza de fundición con una composición química similar no son idénticas en cuanto a la historia del proceso. La resistencia del metal fundido frente al metal mecanizado no puede reducirse a una regla simple, porque la comparación es realmente la estructura de la pieza fundida frente a la estructura de la pieza forjada más cualquier defecto del proceso. En la práctica, si la pieza está sometida a grandes esfuerzos, es estanca a la presión o sensible a la fatiga, la revisión de ingeniería debe centrarse en el estado real del material y en las necesidades de inspección, no sólo en el nombre de la aleación.

La compatibilidad de los materiales es una puerta difícil del proceso, no sólo una variable de coste. La fundición a presión suele asociarse a familias de aleaciones como el aluminio, el zinc y el magnesio, mientras que el mecanizado CNC puede utilizar una gama mucho más amplia de materiales forjados y chapas. La misma familia de aleación nominal no garantiza las mismas propiedades, forma del material o idoneidad del proceso, por lo que los compradores deben confirmar tanto la ruta de fabricación como el rendimiento requerido antes de comparar ofertas.

Limitaciones de diseño en la fundición a presión en comparación con las piezas mecanizadas

Las limitaciones de diseño en la fundición a presión, en comparación con las piezas mecanizadas, proceden de la dirección de apertura de la herramienta, el flujo de metal y la expulsión. Por lo general, las piezas necesitan una geometría que pueda desprenderse de la matriz. Las transiciones internas bruscas, los rebajes difíciles y las secciones pesadas locales pueden crear problemas en el proceso. El diseño debe permitir el llenado, la refrigeración y la expulsión sin bloquear la pieza en la matriz.

Las piezas mecanizadas tienen otras limitaciones. No necesitan el mismo ángulo de desmoldeo que las piezas de fundición y pueden admitir actualizaciones de diseño sin cambiar la cavidad del molde. Los elementos pueden cortarse por etapas y desde distintas orientaciones si son accesibles. Por tanto, el mecanizado suele dar más libertad de diseño para piezas de bajo volumen o cambiantes.

El punto clave es que una forma puede ser “posible” en ambos procesos pero práctica sólo en uno. Una carcasa con muchas características exteriores puede ser ideal para la fundición a presión. Esa misma carcasa puede ser mecanizable, pero el tiempo de ciclo y el desperdicio pueden ser elevados. Un bloque con puntos de referencia muy ajustados y varios orificios de precisión puede ser ideal para el mecanizado, aunque una versión de fundición parezca más barata sobre el papel.

Limitaciones del mecanizado CNC para geometrías internas complejas

Las limitaciones del mecanizado CNC para geometrías internas complejas suelen subestimarse en la fase de presupuesto. Una herramienta de corte debe alcanzar físicamente la superficie que corta. Esto significa que los canales cerrados, las formas reentrantes, las cavidades estrechas y profundas y las características internas ocultas pueden ser difíciles o imposibles de mecanizar a partir de sólidos sin dividir la pieza, añadir más configuraciones o cambiar el diseño.

Incluso cuando un elemento es técnicamente alcanzable, puede que no resulte económico. Las herramientas largas pueden desviarse. Las cavidades profundas pueden ralentizar el corte. Los radios internos pequeños pueden estar limitados por el tamaño de la fresa. El mecanizado multieje puede resolver algunos problemas de acceso, pero no todos.

Aquí es donde la fundición puede ser útil a veces, porque una matriz puede formar cierta geometría externa e interna que sería difícil de cortar eficientemente a partir de un sólido. Esto no significa que la fundición a presión pueda crear cualquier forma interna libremente; la capacidad sigue dependiendo de la dirección de tracción de la matriz, el grosor de la sección, la ventilación, la expulsión, los insertos y el diseño general de la herramienta. Algunas características internas siguen requiriendo un rediseño, un mecanizado secundario o una ruta de fabricación diferente.

Cuando la fundición a presión no es adecuada para piezas de bajo volumen

Cuando la fundición a presión no es adecuada para piezas de bajo volumen, la razón principal es el coste y el esfuerzo iniciales del utillaje. La matriz debe diseñarse, construirse y validarse antes de que la producción se estabilice. Si la demanda anual es baja, o si el diseño puede cambiar después de los primeros artículos, ese coste fijo es difícil de recuperar.

Por eso, el uso del CNC suele triunfar en los prototipos, la producción puente y las piezas industriales a medida. No hay que amortizar ninguna matriz dedicada y las revisiones de diseño pueden realizarse mediante cambios de programación y utillaje. Para volúmenes bajos, esta flexibilidad suele ser más importante que la velocidad por pieza.

Para las empresas que buscan un apoyo fiable en mecanizado de precisión, UNeed ofrece profesionales Torneado CNC y Fresado CNC servicios adaptados tanto para prototipos como para producción de bajo a medio volumen.

También hay que tener en cuenta el calendario. Un programa de bajo volumen puede necesitar piezas rápidamente para las pruebas. El trabajo de utillaje puede alargar el camino antes de que se produzca la primera pieza de fundición aceptable. En resumen, la fundición a presión suele ser más sólida cuando el volumen es estable y la congelación del diseño es real.

Cómo funciona cada proceso en la producción

Entender cómo funciona cada proceso en la producción ayuda a aclarar por qué su coste, flexibilidad y limitaciones de diseño difieren tan significativamente. Si se observan los pasos reales implicados, desde la configuración hasta la salida de la pieza final, resulta más fácil ver dónde surgen los riesgos, los retrasos y las eficiencias tanto en la fundición a presión como en el mecanizado CNC.

Funcionamiento de la fundición a presión: utillaje, inyección de metal fundido, solidificación, expulsión

La fundición a presión es un proceso de fabricación que comienza con una herramienta endurecida que contiene la forma negativa de la pieza. El metal fundido se inyecta a presión en esa cavidad. El metal llena la forma, se enfría contra las superficies de la matriz y se solidifica. Tras la solidificación, la herramienta se abre y los sistemas de expulsión empujan la pieza hacia el exterior.

En la producción, el éxito depende de mucho más que de la forma de la cavidad. El diseño de la herramienta debe permitir el flujo, la ventilación, la refrigeración y la expulsión del metal. Si no están equilibrados, el proceso puede producir defectos como gas atrapado, llenado incompleto o distorsión. A menudo, la pieza sale de la matriz con una forma cercana a la final, pero puede ser necesario realizar recortes y operaciones secundarias.

Esto explica por qué la fundición a presión puede producir piezas a gran escala de forma eficaz. Basándose en MIT OpenCourseWare la lógica del proceso que subyace a la eficiencia de las formas casi netas demuestra por qué la amortización de las herramientas impulsa las decisiones basadas en el volumen. Una vez que el proceso es estable, la misma herramienta crea la misma geometría repetidamente. Pero también explica por qué los cambios de diseño generan retrasos. Un cambio de geometría puede requerir un reajuste de la matriz en lugar de una simple edición del programa.

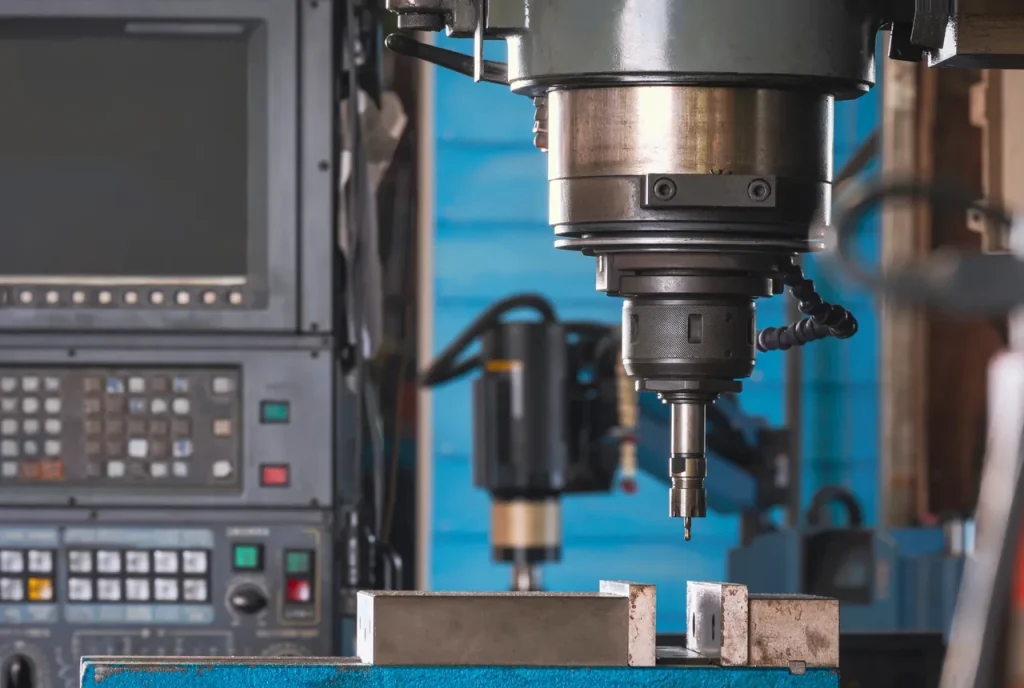

Cómo funciona el mecanizado CNC: configuración, programación, fijación, corte, inspección

En Proceso de mecanizado CNC comienza con la programación digital, en la que las trayectorias de las herramientas se generan a partir del modelo de la pieza. Las trayectorias de las herramientas se crean a partir del modelo de la pieza. A continuación, el material en bruto se fija en útiles, se configura la máquina y las herramientas de corte retiran el material en una secuencia planificada. La pieza puede requerir varias operaciones o varias orientaciones antes de que se completen todas las características.

La fijación es fundamental para el éxito. La máquina sólo puede cortar con precisión si la pieza se sujeta con rigidez y se coloca de forma repetible. La selección de la herramienta, los parámetros de corte y el estado del material también influyen en la calidad del resultado. Tras el mecanizado, las piezas se inspeccionan para comprobar su conformidad dimensional y pueden desbarbarse o acabarse.

El proceso es muy adaptable. Si cambia el diseño, el fabricante puede revisar el código, las herramientas o los útiles en lugar de reconstruir una matriz. Por eso se suele preferir el CNC al principio del ciclo de vida de un producto, o cuando la tolerancia y el control de las características son más importantes que el menor coste unitario.

Cómo afecta el volumen de producción a la fundición a presión frente al mecanizado cnc

Uno de los principales puntos de decisión es cómo afecta el volumen de producción a la fundición a presión frente al mecanizado CNC. A bajo volumen, el mecanizado CNC suele tener más sentido porque la configuración es más ligera y no hay que financiar ninguna matriz. En volúmenes altos, la fundición a presión suele ser el mejor proceso para la producción de piezas metálicas de gran volumen porque el coste de utillaje se reparte entre muchas piezas y la eficiencia del ciclo mejora la economía unitaria.

El volumen no debe considerarse en sí mismo. La demanda estable, la repetición de pedidos y el bajo riesgo de cambio de diseño son los factores que hacen que el volumen sea útil para tomar una decisión de fundición a presión. Un programa con previsiones inciertas puede no recuperar nunca los costes de utillaje aunque el volumen “previsto” parezca elevado.

En el caso del mecanizado, el aumento del volumen no crea la misma carga de herramientas, pero multiplica las horas de máquina y el uso de material. Por tanto, el coste por pieza del mecanizado CNC frente al de la fundición suele divergir a medida que aumenta la cantidad anual. Por eso, muchos equipos empiezan con el mecanizado y, una vez que la demanda y la geometría son estables, pasan a los diseños de fundición.

Los prototipos y las cantidades puente suelen mecanizarse primero, mientras que la fundición a presión suele evaluarse sólo cuando la demanda es repetible y es poco probable que cambie el diseño. El punto de equilibrio práctico depende del alcance del utillaje, el tiempo de ciclo y la cantidad de mecanizado de acabado que queda después de la fundición. Los compradores deben comparar el volumen anualizado, la vida útil prevista del diseño y el número de elementos mecanizados críticos, en lugar de utilizar “bajo volumen” o “alto volumen” como etiquetas independientes.

Diagrama: Etapas del proceso y casos en los que los cambios de diseño generan retrasos

Ventajas y limitaciones por factor de decisión

La elección entre la fundición a presión y el mecanizado CNC se reduce, en última instancia, a cómo se comporta cada proceso frente a los factores clave de decisión.

El mejor proceso para la producción de grandes volúmenes de piezas metálicas

En cualquier comparación de fabricación de gran volumen, la fundición a presión suele ser la preferida para la producción repetida de la misma pieza metálica. La razón no es sólo la velocidad. La fundición ofrece una eficiencia de forma casi neta que el mecanizado a partir de sólidos no puede igualar una vez amortizado el utillaje.

Esta ventaja es mayor en piezas con una geometría que requeriría un mecanizado sustancial a partir de piezas macizas. Las carcasas, los cerramientos y los soportes son ejemplos comunes porque combinan paredes finas, detalles exteriores y demanda repetida. Si el volumen anual es elevado y el diseño es estable, la fundición a presión suele tener la mejor estructura de costes.

Pero “mejor” no significa universal. Si la pieza también necesita muchas caras críticas de precisión, roscas, ajustes de cojinetes o superficies de sellado, puede que siga siendo necesario el mecanizado posterior. En esos casos, la mejor opción puede ser la fundición inyectada más el mecanizado secundario, no sólo la fundición inyectada.

Cuándo el mecanizado CNC es mejor que la fundición a presión

Cuando el mecanizado CNC es mejor que la fundición a presión, las razones suelen ser una o varias de las siguientes: bajo volumen, alto riesgo de cambio de diseño, control dimensional muy estricto, mayor variedad de materiales o características más fáciles de cortar que de fundir.

El CNC también es más adecuado cuando una pieza debe fabricarse rápidamente para realizar pruebas o para satisfacer la demanda del mercado. Si el equipo prevé varios bucles de diseño, el mecanizado evita bloquear la geometría en herramientas duras demasiado pronto.

También puede ser la ruta más segura para piezas de precisión crítica. Si la función depende de taladros exactos, planitud, alineación o puntos de referencia ajustados, el mecanizado ofrece un control directo sobre esas superficies. En resumen, la fundición a presión da forma de manera eficiente; el mecanizado CNC ofrece un control más directo sobre la geometría final y la calidad de las superficies críticas.

Diferencias de acabado superficial entre la fundición a presión y el mecanizado CNC

Las diferencias de acabado superficial entre la fundición a presión y el mecanizado cnc provienen de la forma en que se crean las superficies. En la fundición a presión, la superficie de la pieza refleja la cavidad de la matriz y el comportamiento del metal fundido a medida que se llena y solidifica. Esto puede producir un buen acabado exterior en muchas piezas industriales. Es una de las razones por las que las carcasas y cubiertas de fundición a presión son comunes.

En el mecanizado CNC, la superficie es generada por una herramienta de corte. La trayectoria de la herramienta, la geometría de la fresa, el estado de la máquina y los parámetros de corte determinan el resultado. A menudo se prefieren las superficies mecanizadas cuando la función depende de la calidad de la interfaz controlada, no sólo de la apariencia. La planitud, la ondulación, la dirección de la herramienta, la relación entre los puntos de referencia y el estado del material de la subsuperficie pueden ser tan importantes como la rugosidad de las superficies de sellado, los asientos de los rodamientos y las caras de contacto. Las superficies fundidas pueden ser aceptables en zonas exteriores no críticas, pero las superficies funcionales deben evaluarse característica por característica.

Comparación de precisión dimensional entre fundición y mecanizado

La precisión de la fundición frente a la del mecanizado tiende a favorecer el mecanizado para las características críticas, un patrón que se mantiene constante en la comparación de la precisión dimensional. El análisis de la competencia que figura en el estudio señala que las tolerancias más estrictas suelen asociarse al mecanizado CNC, mientras que la fundición suele ser más amplia y puede requerir un mecanizado de acabado cuando la precisión es importante.

Esto se ajusta a la lógica del proceso. Una dimensión mecanizada se genera a partir de una configuración controlada, pero la precisión final sigue dependiendo de la capacidad de la máquina, la repetibilidad de la fijación, el comportamiento térmico, el desgaste de la herramienta, el estado del material y la transferencia de datos entre configuraciones. La geometría en bruto suele evaluarse por separado de las características postmecanizadas, ya que a cada una se aplican controles de proceso diferentes.

Esto no significa que la fundición a presión sea inexacta. Significa que la precisión debe separarse en dos categorías: capacidad de fundición y capacidad de la pieza final tras operaciones secundarias. Los ingenieros deben definir qué características necesitan realmente un control estricto y evitar sobreespecificar el resto.

Problemas comunes, riesgos y escenarios de fracaso

Incluso cuando un proceso parece adecuado por su coste y capacidad, la producción en el mundo real introduce riesgos que pueden afectar a la calidad, el rendimiento y las operaciones posteriores.

Riesgo de porosidad en la fundición a presión en comparación con el mecanizado CNC

El riesgo de porosidad en la fundición a presión en comparación con el mecanizado CNC es una de las diferencias de proceso más claras. La fundición a presión puede atrapar gas o crear huecos relacionados con la contracción durante el llenado y la solidificación. Puede que estos huecos internos no afecten a todas las piezas por igual, pero pueden ser importantes para la retención de la presión, la exposición al mecanizado y la fiabilidad estructural.

El mecanizado CNC parte de material macizo, por lo que no crea porosidad por el propio proceso de mecanizado. Si el material es sólido, la pieza acabada evita ese riesgo específico de la fundición. Esta es una de las razones por las que las piezas mecanizadas suelen ser preferibles en aplicaciones muy críticas de manipulación de fluidos o de alta integridad.

Para los compradores, la porosidad no es sólo un término de calidad. Afecta a las decisiones posteriores. Un agujero taladrado en una pieza porosa puede dejar al descubierto vías de fuga. Una superficie de sellado puede necesitar un control adicional. Si la solidez interna es importante, los criterios de inspección y aceptación deben discutirse antes de bloquear el proceso.

Este riesgo se agrava cuando el mecanizado abre huecos internos o cuando la pieza debe sellar, retener presión o soportar taladros críticos. La inspección puede requerir algo más que comprobaciones visuales, dependiendo de la función de la pieza y de los criterios de aceptación. Los compradores deben acordar de antemano los límites de defectos, las necesidades de pruebas de estanqueidad y si se requiere una verificación interna de la calidad.

¿Qué defectos son más comunes en la fundición a presión frente al mecanizado CNC?

En la fundición a presión, los defectos más comunes están relacionados con el flujo, el enfriamiento y la salida del metal de la matriz. Esto incluye porosidad, llenado incompleto, rebabas, distorsión y problemas de superficie relacionados con el estado de la matriz o los ajustes del proceso.

En el mecanizado CNC, los defectos más comunes suelen estar relacionados con la preparación y el corte. Entre ellos se incluyen los errores dimensionales debidos a una mala fijación, las rebabas, las marcas de herramientas, las vibraciones, la ubicación incorrecta de los elementos y los daños debidos al desgaste de las herramientas o a una programación incorrecta.

La diferencia práctica es importante. Los defectos de fundición suelen estar relacionados con el estado interno y formado de la pieza. Los defectos de mecanizado suelen estar relacionados con la ejecución dimensional en superficies accesibles. Por tanto, el plan de inspección debe ajustarse al modo de fallo del proceso seleccionado.

Cómo influye el mecanizado secundario en el coste de las piezas de fundición a presión

A menudo se subestima la repercusión del mecanizado secundario en el coste de las piezas de fundición a presión en los presupuestos iniciales. Una pieza de fundición a presión puede parecer de bajo coste por pieza, pero muchas piezas de fundición industrial requieren un proceso de acabado: mecanizado de roscas, caras de contacto, orificios o características de referencia. Cada operación añadida modifica los costes.

Esto no significa que la fundición a presión fuera la elección equivocada. Significa que la verdadera comparación a menudo no es la fundición a presión frente al mecanizado aislado. Es la fundición a presión más el mecanizado selectivo frente al mecanizado completo a partir del sólido. Para carcasas complejas, esta ruta híbrida puede seguir siendo eficaz porque el proceso de fundición se encarga de la geometría en masa y el mecanizado se reserva para las zonas críticas.

Los compradores deben preguntarse qué elementos se dejarán tal cual y cuáles se mecanizarán más tarde. Si hay que mecanizar demasiados elementos críticos, el ahorro previsto con la fundición puede reducirse rápidamente.

Lista de comprobación: Lo que los compradores deben comprobar antes de cerrar el proceso

Antes de seleccionar un proceso, los compradores deben verificar una breve lista de cuestiones de ingeniería:

Factores de coste, tolerancia y plazo de entrega

Más allá de la viabilidad técnica y el riesgo, la selección del proceso viene determinada en última instancia por la estructura de costes, los requisitos de tolerancia y los plazos de entrega. Estos factores están estrechamente relacionados, y entender cómo interactúan entre la fundición a presión y el mecanizado CNC ayuda a los compradores a hacer comparaciones más realistas y evitar concesiones inesperadas durante la producción.

Consideraciones sobre el coste de las herramientas en la fundición a presión frente al mecanizado CNC

Las consideraciones relativas a los costes de utillaje entre los dos procesos son muy diferentes en cuanto a plazos y estructura. La fundición a presión conlleva unos costes iniciales de utillaje más elevados porque la matriz debe construirse antes de que se estabilice la producción. En el contexto competitivo descrito, los costes del molde pueden ser significativos y los plazos de entrega pueden prolongarse varias semanas, aunque los valores exactos varían en función de la pieza.

El mecanizado CNC suele evitar el coste del molde dedicado. Puede que siga habiendo costes de utillaje, esfuerzo de programación y mano de obra de preparación, pero suelen ser menos rígidos que los de una inversión en un molde de fundición completo. Esto hace que el mecanizado sea más fácil de justificar cuando la demanda es incierta o se esperan ciclos de revisión tempranos.

Así que la cuestión financiera no es sólo “¿Qué presupuesto es más bajo hoy?”. Es “¿Dónde se carga el coste: por adelantado o por pieza?”.”

Las comparaciones de presupuestos también deben confirmar los supuestos de vida útil de las matrices, la responsabilidad del mantenimiento, el número de cavidades y si la propiedad del utillaje se transfiere al comprador. Un precio de utillaje más bajo puede reflejar un alcance diferente para guías, insertos, componentes de repuesto, validación o futuros cambios de ingeniería. Las revisiones del utillaje también pueden afectar a los plazos del primer artículo, especialmente cuando se modifican características críticas de geometría o de referencia.

Mecanizado CNC frente a fundición Coste por pieza

El coste por pieza del mecanizado CNC frente a la fundición varía en función de la escala de producción. El mecanizado suele tener un coste inicial más bajo, pero un coste unitario repetido más elevado, ya que cada pieza consume tiempo de mecanizado y genera chatarra. La fundición suele tener un coste inicial más alto, pero un coste unitario más bajo una vez que el utillaje se amortiza en muchas piezas.

El análisis de las diferencias en las notas del SERP también apunta al desperdicio de material como factor de coste. El mecanizado puede eliminar una gran parte del material inicial, mientras que la fundición a presión suele dar una forma más cercana a la final. Esto afecta tanto a la eficiencia de la materia prima como a la carga del ciclo.

En pocas palabras, el mecanizado tiende a cotizarse como una operación repetida, mientras que la fundición a presión tiende a cotizarse como una inversión seguida de repetición. El umbral de rentabilidad depende de la geometría, el material, la inspección y la necesidad de mecanizado posterior.

Tolerancias de la fundición a presión frente al mecanizado CNC

Las tolerancias de la fundición a presión frente al mecanizado CNC son una pregunta de búsqueda habitual porque la tolerancia determina tanto la viabilidad como el coste. El estudio de la competencia indica que el mecanizado CNC suele asociarse a una capacidad de tolerancia más estricta que la fundición a presión. También señala que muchas comparaciones de fundición en línea citan tolerancias más amplias para las características de fundición y más estrictas para las características mecanizadas, aunque los valores numéricos exactos varían y no son consistentes en las entradas proporcionadas.

Para uso en ingeniería, la conclusión segura es la siguiente: El CNC suele ser preferible cuando las dimensiones críticas deben controlarse estrictamente desde el principio. La fundición a presión suele ser aceptable para la forma general y las dimensiones no críticas, añadiendo el mecanizado de acabado cuando se necesita un control más estricto.

Esta es la razón por la que el debate sobre las tolerancias debe producirse característica por característica, no pieza por pieza. Una pieza de fundición puede cumplir el diseño si sólo hay que mecanizar unas pocas interfaces. Puede fracasar comercialmente si todas las superficies son críticas para la tolerancia.

Compromisos de plazo entre la fundición a presión y el mecanizado CNC

El tiempo de entrega entre la fundición a presión y el mecanizado CNC sigue el mismo patrón que el coste. El CNC puede realizar las primeras piezas más rápidamente porque no tiene que esperar a que se construya la matriz. Esto ayuda a los prototipos, las construcciones piloto y las piezas de repuesto urgentes.

La fundición a presión puede ser más lenta al principio porque primero hay que desarrollar las herramientas. Pero una vez que la matriz está terminada y validada, la producción puede ser mucho más eficiente para pedidos repetidos.

La madurez del diseño es el punto clave aquí. Si la geometría sigue moviéndose, el plazo de entrega puede alargarse en la fundición a presión porque los cambios pueden requerir actualizaciones de las herramientas. En el mecanizado, muchos cambios pueden absorberse mediante un nuevo código o una fijación revisada.

Tabla: Comparación de costes, tolerancia, preparación y plazo de entrega por volumen

Referencias: informes de la industria, organismos de normalización, fuentes académicas de fabricación

Las decisiones sobre el proceso deben contrastarse con normas de fabricación y referencias técnicas reconocidas, especialmente cuando la tolerancia, la calidad de la fundición o los criterios de inspección afecten a la función. Según ISO, Las normas de tolerancias dimensionales y de calidad de las piezas de fundición proporcionan la base para el control dimensional. Las fuentes útiles incluyen normas para piezas de fundición, tolerancias dimensionales y gestión de calidad, además de textos académicos de fabricación y referencias institucionales de datos de materiales.

Aplicaciones y casos de uso por tipo de pieza

Tras comparar las capacidades generales y las ventajas y desventajas, queda más claro que la mejor elección de proceso depende a menudo del tipo específico de pieza.

Fundición a presión de zinc frente a mecanizado CNC para piezas pequeñas

La fundición a presión de zinc frente al mecanizado CNC para piezas pequeñas es una comparación habitual porque las piezas pequeñas son sensibles tanto al detalle como al volumen. Si la pieza es pequeña, repetible y se pide en grandes cantidades, la fundición a presión puede resultar atractiva porque el utillaje puede reproducir la geometría con eficacia y ofrecer buenas superficies exteriores.

Si la misma pieza pequeña es personalizada, de bajo volumen o de tolerancia crítica, el mecanizado suele seguir siendo más práctico. Las pequeñas características de precisión, los detalles roscados y las repetidas actualizaciones de diseño pueden borrar la ventaja de la fundición.

El punto clave no es el tamaño pequeño por sí solo. Se trata de si la pieza es pequeña y estandarizada, o pequeña y muy controlada.

Cómo afecta el volumen de producción a la fundición a presión frente al mecanizado CNC en carcasas, soportes y cerramientos

Las carcasas, los soportes y los cerramientos son las familias geométricas clásicas en las que el volumen de producción determina la elección entre fundición y mecanizado. Estas piezas suelen tener superficies exteriores anchas, elementos de montaje, nervaduras y cavidades. Mecanizarlas a partir de una pieza maciza puede ser sencillo pero costoso, sobre todo en grandes volúmenes.

Si la demanda anual es alta y el diseño es estable, la fundición a presión suele adaptarse bien a estas piezas. Puede crear el armazón general de forma eficaz y reservar el mecanizado para los orificios, las juntas de estanqueidad o las interfaces precisas. Si la demanda es baja, el mecanizado puede ser más sensato porque no hay necesidad de financiar una matriz para una pieza que puede cambiar.

Cuando las piezas de precisión crítica prefieren el CNC a la fundición

Cuando las piezas de precisión crítica prefieren el mecanizado CNC a la fundición, el factor determinante suele ser la integridad de las características. Las piezas con necesidades de alineación estrictas, orificios de ajuste estrecho o interfaces sensibles a las tolerancias suelen mecanizarse mejor directamente, sobre todo cuando la solidez interna y el control dimensional son importantes.

La estrategia de "primero la fundición" puede seguir funcionando si la fundición sólo proporciona la forma general y todas las características críticas se mecanizan después. Pero si el diseño deja poca superficie no crítica, la ventaja de la fundición en primer lugar se reduce. En ese caso, el mecanizado de precisión a partir de sólidos suele ser más sencillo, predecible y fácil de validar.

Tabla: Aplicaciones típicas por geometría, material y volumen anual

Los ingenieros de comparación de procesos también evalúan

En la práctica, los ingenieros rara vez evalúan la fundición a presión y el mecanizado CNC de forma aislada. Otros procesos de fabricación suelen entrar en el debate en función del tamaño de la pieza, la complejidad y los requisitos de rendimiento.

Fundición en arena frente a mecanizado CNC para grandes piezas metálicas

La fundición en arena frente al mecanizado CNC de grandes piezas metálicas es una decisión distinta de la fundición a presión. Para componentes de gran tamaño, a menudo se considera la fundición en arena porque las matrices a presión específicas pueden resultar poco prácticas. La fundición en arena puede crear grandes formas en bruto que serían caras de cortar a partir de un sólido.

El mecanizado sigue desempeñando un papel importante porque las piezas grandes a menudo necesitan interfaces mecanizadas de acabado. Así que la decisión suele estar entre mecanizar a partir de un tocho grande o fundir la pieza en bloque y mecanizar solo lo que importa.

Fundición a la cera perdida frente a mecanizado CNC para componentes de precisión

La fundición a la cera perdida frente al mecanizado cnc para componentes de precisión se plantea cuando la geometría de la pieza es difícil de mecanizar pero se necesita un mayor detalle que el que pueden proporcionar los métodos de fundición en bruto. La fundición a la cera perdida puede producir formas complejas con mayor detalle que muchos otros métodos de fundición.

El mecanizado CNC sigue teniendo ventaja cuando las dimensiones ajustadas definen el rendimiento. Así que se aplica el mismo principio: utilizar la fundición cuando la eficiencia geométrica importa, utilizar el mecanizado cuando domina el control de las características, y combinarlos cuando ambos importan.

Cuando la fundición a máquina es más práctica que cualquiera de los dos procesos por separado

Cuando la fundición y la mecanización resultan más prácticas que cualquiera de los dos procesos por separado, la pieza suele tener dos zonas claras: un cuerpo más grande que no necesita una precisión extrema y características seleccionadas que sí la necesitan. Este enfoque híbrido es habitual porque equilibra la eficacia de la forma con el control dimensional. La fundición y el mecanizado se combinan a menudo cuando una pieza contiene tanto una geometría volumétrica compleja como interfaces de precisión crítica.

Por ejemplo, una carcasa puede fundirse por su forma exterior y su volumen interior y, a continuación, mecanizarse por las caras de sellado, los orificios roscados y las ubicaciones de los rodamientos. Esta opción suele ser útil cuando el mecanizado completo desperdicia demasiado material, pero la calidad de la pieza fundida no es suficiente.

Matriz de decisión: Elegir entre fundición a presión, fundición a la cera perdida, fundición en arena y mecanizado CNC

Cómo evaluar y elegir el proceso adecuado

Un marco de evaluación claro ayuda a traducir estas comparaciones en una elección práctica basada en las necesidades, riesgos y prioridades específicas de la pieza y el programa de producción.

¿Qué proceso se ajusta a su volumen, tolerancia, geometría y riesgo de cambio?

Empiece con cuatro filtros: volumen previsto, tolerancias críticas, accesibilidad de la geometría y riesgo de cambio de diseño.

Si el volumen es bajo o incierto, el CNC suele mantenerse en cabeza. Si el volumen es elevado y la geometría es estable, la fundición a presión se sitúa en cabeza. Si las dimensiones críticas controlan la función, el mecanizado sigue siendo importante aunque la forma base sea de fundición. Si la geometría interna es cerrada y difícil de alcanzar por las herramientas, la fundición puede resolver la creación de la forma, pero puede plantear problemas de solidez y acabado.

En resumen, la selección del proceso no es una elección de un solo eje. Para piezas sensibles a la precisión o que se revisan con frecuencia, el mecanizado es la mejor opción para controlar las características críticas, incluso cuando la fundición se encarga de la forma general.

¿Qué hay que comprobar antes de comparar las ofertas de los proveedores?

Antes de comparar presupuestos, asegúrese de que cada proveedor fija el mismo alcance. Los compradores deben comprobar si el presupuesto incluye utillaje, accesorios, recorte, mecanizado secundario, tratamiento de superficies, inspección y cualquier requisito de control de defectos.

También deben confirmar qué dimensiones se suponen fundidas y cuáles mecanizadas. Muchas diferencias en los presupuestos se deben a este desajuste, no a diferencias en las tarifas.

Lista de comprobación para la decisión entre fundición a presión y mecanizado CNC

Utilice esta lista de comprobación antes de fijar la ruta:

• ¿Es la demanda anual lo suficientemente alta como para justificar un utillaje específico?
• ¿Se ha congelado el diseño o es probable que haya revisiones?
• ¿Qué características son críticas para la tolerancia?
• ¿Pueden alcanzarse todas las geometrías necesarias con las herramientas de corte?
• ¿Es la porosidad un riesgo funcional para esta pieza?
• ¿Necesitará la pieza un mecanizado secundario de todos modos?
• ¿Es práctico el material en ambos procesos?
• ¿Se ajusta el plan de inspección al modo de defecto probable?

Puntos de referencia: normas, datos de materiales y requisitos de inspección

Los equipos de ingeniería deben basar sus decisiones en normas reconocidas, datos reales sobre materiales y requisitos de inspección vinculados a la función. ¿Quién lo dice? Según NIST base de datos de materiales y ISO las propiedades de los materiales de fundición y forja varían significativamente y deben verificarse mediante informes de ensayos certificados en lugar de sólo mediante la designación nominal de la aleación. Para las piezas de fundición, esto significa comprobar las normas dimensionales y de calidad pertinentes para la clase de pieza. Para las piezas mecanizadas, significa definir los puntos de referencia, las tolerancias y los métodos de verificación con la suficiente claridad para que los proveedores coticen el mismo contenido de trabajo.

Un proceso no debe seleccionarse únicamente a partir de una tabla comparativa general. Debe seleccionarse tras vincular la función a requisitos mensurables.

La elección entre la fundición a presión y el mecanizado CNC depende del riesgo que entrañe el proyecto. Para saber cuándo elegir la fundición a presión hay que cumplir tres condiciones: que la demanda sea alta, que la geometría sea estable y que la pieza se beneficie de un conformado casi neto. El mecanizado CNC es ideal -y suele ser la mejor opción- cuando la pieza es de bajo volumen, puede cambiar, se fabrica a partir de un conjunto de materiales más amplio o tiene necesidades de precisión estrictas.

Muchas piezas industriales se quedan a medio camino. En esos casos, la respuesta real suele ser moldear el cuerpo y mecanizar las características críticas. Este planteamiento funciona mejor cuando el equipo de diseño sabe qué superficies son realmente importantes y cuáles pueden permanecer tal cual.
