CNC obrábění podélného řezu: Nástroje, 5osé obrábění, konstrukce T-drážek a DFM

Obrábění s podřezáním označuje proces, kdy CNC obráběné díly vypadají v CADu “hotově”, ale na dílně se nepodaří, zejména při výrobě dílů s podřezáním při obrábění, které vyžaduje specializované nástroje pro obrábění s podřezáním, které typické nástroje pro přímé obrábění nedokážou dosáhnout. Geometrie sama o sobě není problémem. Problémem je přístup: řezná hrana musí dosáhnout na materiál, který se nachází “za” stěnou nebo pod hranou, což je při práci s CNC obráběním pro podříznuté díly, zejména vnější podříznutí, problém a často vyžaduje specializované podříznuté řezné nástroje, jako jsou frézy typu lízátko, v souladu s osvědčenými postupy uvedenými v průmyslových normách, jako jsou např. ty od společnosti ISO. V tomto případě nabízí podsekávací fréza možnost vícesměrného řezání, které umožňuje přesné vytváření podseknutých prvků. CNC obrábění podřezáním vyžaduje specializované nástroje a techniky pro vytváření podřezů v oblastech, které nejsou dosažitelné standardními frézami.

Tento článek se zabývá otázkou proveditelnosti CNC obrábění s podřezáním a popisuje nástroje pro obrábění s podřezáním, včetně tipů pro vlastní CNC obrábění dílů s podřezáním a zajištění přesnosti při obrábění vnitřních drážek CNC a dalších dílů s podřezáním. Zaměřuje se na to, co jsou to podřezy, jak je rychle rozpoznat, které CNC platformy a speciální nástroje, jako jsou frézy s lízátkem a frézy s podřezem, bývají vhodné a kde se projevují ekonomické a kvalitativní limity. Zabývá se také ověřováním CAM, kontrolní strategií a pravidly DFM, která zabraňují vzniku smyček při redesignu.

Co jsou to podřezy a jak je rychle rozpoznat

Podřez (při obrábění) je vybrání nebo prvek, na který přímý nástroj přicházející z jednoduchého směru nemůže plně dosáhnout, což platí zejména při obrábění zakřivených tvarů s podřezáním nebo při konstrukci frézování T-drážek pro vytváření podřezů v součástech CNC. U typického nastavení vertikální frézky je tento směr “shora”. Pokud jakýkoli povrch brání fréze v dosažení cílového materiálu, aniž by došlo ke kolizi stopky nástroje nebo držáku, vzniká podřez.

Užitečným mentálním modelem pro CNC obráběné díly je “přímá viditelnost”, která je důležitá pro vytvoření konstrukce umožňující správný přístup nástroje pro obrábění zakřivených tvarů s podřezáním. Pokud sledujete přímku od špičky nástroje směrem k prvku podél plánované osy nástroje, jakákoli převislá stěna, která tuto přímku blokuje, vytváří podmínku podřezání.

Typy podřezání v CNC dílech (vnitřní drážka, holubičí ocas, T-drážka, odlehčené závitové prvky).

V praxi se podřezání objevují v několika opakujících se vzorcích, včetně těch, které se vyskytují u vnitřních drážek CNC a konstrukce frézování T-drážek, což vyžaduje různé postupy obrábění pro každou část s podřezáním při obrábění.

• Vnitřní drážka: drážka uvnitř otvoru nebo dutiny, která se nachází pod otvorem, často vytvořená pomocí specializovaných nástrojů, jako jsou frézy na lízátka, aby se dosáhlo přesného podřezání při CNC obrábění, zejména při řešení konstrukčních problémů s kovy a plasty.
• Dovetail: šikmé boční stěny, které zachycují párovací prvek; běžné u upevňovacích prvků a kluzných rozhraní.
• T-drážka: drážka s úzkým hrdlem a širší podříznutou částí pod ním.
• Odlehčené závitové prvky: odlehčení na konci závitu (nebo za hlavou či ramenem), které potřebuje vůli pro montáž, házení nebo řezný nástroj.

Nejedná se o exotické “speciální díly”. Objevují se v pouzdrech, formách, rotačních součástech a sestavách, kde je třeba něco zachovat bez přidání dalšího hardwaru.

Rychlá kontrola vyrobitelnosti: přístup k nástrojům, omezení přímého pohledu a otázka “lze váš návrh skutečně vyrobit?”.”

Rychlá kontrola vyrobitelnosti pro obrábění podřezáním je:

1. Vyberte pravděpodobnou orientaci nastavení. Předpokládejte, že je díl upnut ve svěráku, na měkkých čelistech nebo na upínací desce. Pokud nedokážete určit stabilní orientaci, je to již riziko.
2. Určete osu nástroje pro každý prvek. U tříosé osy je tato osa pevná. U víceosé osy se může naklánět nebo indexovat.
3. Zkontrolujte přímou viditelnost do zóny řezání. Pokud stěna zakrývá povrch před osou nástroje, potřebujete jinou osu, speciální frézu nebo jiný postup.
4. Zkontrolujte “stín” držáku. Mnoho strojních podřezů je dosažitelných špičkou nástroje, ale není dosažitelných sestavou nástroje (stopka + držák). To je místo, kde konstrukce selhávají i na pětiosých strojích.

To je to, co mají lidé na mysli, když se ptají: “Může být váš návrh skutečně realizován?” Model CAD může být platný, ale stroj, nástroj a nastavení musí mít bezkolizní cestu k povrchu.

Mělké vs. hluboké vnitřní podříznutí: proč je klíčovým ekonomickým bodem “< 2× průměr nástroje” (tabulka)

Mělké vs. hluboké vnitřní podřezy: proč je “< 2× průměr nástroje” klíčovým ekonomickým bodem, zejména pokud vezmeme v úvahu typické nástroje pro přímé obrábění, které nezvládají hlubší řezy při obrábění podřezáním. Opakujícím se bodem zlomu v proveditelnosti podřezání je hloubka vzhledem k průměru nástroje, zejména při práci s konvenčními metodami obrábění nebo při vytváření mělkého podřezání, protože při nadměrném prodloužení může dojít ke zvýšení zlomení nástroje, zejména při výrobě některých přesných norem podřezání, které vyžadují specializované nástroje. Průmyslové pokyny často považují za mělké podřezy ty, jejichž hloubka je menší než přibližně 2× průměr nástroje, a za hluboké vnitřní podřezy ty, které tento poměr přesahují. Důvodem je nejen doba cyklu. Jde o tuhost a přístup.

Při obrábění podříznutých dílů, kdy hloubka roste, zatímco průměr zůstává malý, potřebujete větší dosah (delší vyčnívání), což může vést k vychýlení nástroje a ovlivnit kvalitu povrchu, takže použití podříznutých řezných nástrojů je pro přesnost nezbytné. To zvyšuje riziko ohybu a vibrací, takže se ztěžuje kontrola kvality povrchu a velikosti. Obrábění zakřivených podřezů v takových scénářích často vyžaduje pečlivý výběr nástrojů, aby se tato rizika zmírnila. i když to “umíte”, může být díl dražší, protože procesní okno je úzké.

Tabulka (ekonomický bod zlomu):

Tento poměr nenahrazuje inženýrský úsudek. Je to rychlý způsob, jak označit prvky, které mohou být proveditelné, ale neekonomické, zejména pro vytváření vnitřních drážek CNC dílu nebo podříznutých dílů vyžadujících specializované typy podříznutých nástrojů.

Výběr správné CNC platformy: 3osá vs. 4osá vs. 5osá CNC.

Při návrhu víceosého CNC počet os sám o sobě “neřeší” podříznutí. Mění se jen soubor směrů přiblížení nástroje, které můžete použít bez refixtury, a to, jak hladce můžete udržet nástroj v záběru na tvarovaných plochách.

Proč se pro složité podřezávání často upřednostňuje čtyřosé a pětiosé obrábění (srovnávací tabulka schopností)

Na tříosých strojích lze vyrobit mnoho podřezů, ale typickou cestou je více nastavení, což může zvýšit složitost výroby přesných podřezů, takže služby CNC obrábění na zakázku jsou vhodnější pro jednodušší tvary podřezů. Pro složité podřezávané díly a díly vyžadující vyšší přesnost se ve většině služeb obrábění často používá víceosé CNC obrábění. To zvyšuje chybovost a časovou náročnost seřízení.

Výzkum a průmyslová praxe běžně považují čtyřosé a pětiosé CNC obrábění za často upřednostňované pro složité podříznutí, zejména při vytváření složitých CNC dílů s podříznutím, protože mohou dosáhnout prvků, které jsou nepřístupné z jednoho vertikálního směru.

Srovnávací tabulka schopností (vysoká úroveň):

Klíčová poznámka pro technické zákazníky: schopnost 5 os neznamená “jakoukoli geometrii”. Znamená to více možností přístupu, což často změní nemožný prvek na proveditelný - dokud se neprojeví dosah a vůle.

Pětiosý simultánní pohyb vs. indexované polohování: když záleží na spojitosti povrchu a tvarových podříznutích

Pro CNC obrábění s podsekáváním jsou důležité dva běžné víceosé režimy:

• Indexované polohování: díl (nebo hlava) se natočí do pevného úhlu a řez probíhá jako tříosý pohyb. To často stačí pro přímé podřezávání, rovinné drážky nebo prvky, které potřebují přístup pouze z několika diskrétních směrů.
• Simultánní pětiosý pohyb: orientace nástroje se během řezání neustále mění. To má význam, pokud je podřezávaný povrch tvarovaný a potřebujete hladkou kontinuitu povrchu, například u tvarů podobných ostří, organických prohlubní nebo proměnlivého zakřivení, kde by při použití pevného úhlu zůstaly hroty nebo nesourodé zóny prolínání.

Menší počet nastavení s pětiosým řezem: snížení chyb při opětovném profilování a umožnění podřezávání “hotovo v jednom”.

V akademických a procesních studiích se opakovaně objevuje zjištění, že pětiosé obrábění může snížit počet nastavení upínacích přípravků potřebných k výrobě složité geometrie. To má význam pro podřezávání, protože mnoho podřezávaných prvků je dosažitelných až po otočení obrobku.

Každé další nastavení přináší šance na:

• malé posuny vztažných bodů (i když je obsluha opatrná),
• kumulovaná tolerance mezi plochami,
• dodatečný čas na zkoušení, protože každé nastavení představuje nový scénář kolize a upnutí obrobku.

Služby CNC obrábění na zakázku se často zaměřují na snížení počtu nastavení, aby se minimalizovaly chyby při opětovném profilování, které jsou častým zdrojem odchylek při práci s podseknutými díly vyžadujícími přesnost. Proto se často hovoří o funkcích podřezání “hotovo v jednom” jako o výhodě pětiosého obrábění složitých dílů, včetně podřezání a geometrie reliéfu souvisejícího se závitem.

Nástroje, které umožňují obrábění CNC podřezáním

Většina podříznutí se provádí podříznutou frézou určenou pro tyto specifické geometrie, nikoli standardní frézou. Vyrábějí se frézami určenými k umístění břitu “za roh” nebo k řezání specifického profilu, jako je například holubičí ocas.

Skupiny nástrojů pro podřezávání: frézy pro podřezávání lízátek/kuliček, frézy na holubičí ocas, frézy na drážky a drážky pro klíče (tabulka pro výběr nástrojů)

Rodina nástrojů často signalizuje záměr funkce, což je rozhodující při výběru správného CNC nástroje pro obrábění specializovaných CNC dílů s podřezáním nebo při obrábění plastových konstrukcí a obrábění otázek souvisejících s přesnými řezy. Včasný výběr nástroje vám také pomůže ověřit rohové poloměry a vůle v CAD.

Tabulka pro výběr nástrojů (typické shody):

To je také odpověď na častou otázku: jaké nástroje se používají pro vnitřní drážky? Na CNC frézování, vnitřní drážky často ukazují na podsekávací frézy typu lízátko nebo na frézy s T-drážkou/klíčovým sedlem, pokud má drážka otvor s hrdlem a širší základnu.

Dosah nástroje, vůle držáku a minimální poloměry rohů: prevence kolizí a neobrobeného materiálu

Nedořezávání je častěji způsobeno “vším kolem břitu” než samotným břitem, což vyžaduje přesné hroty pro obrábění a správnou vůli držáku nástroje. Důležité jsou tři kontroly:

• Dosah (vyčnívání) do zóny řezu: To vyžaduje výběr správného nástroje pro podřezávání, jako je například podřezávací fréza vhodná pro obrábění zakřivených podřezů.
• Volný prostor držitele: Držák nesmí při přiblížení nebo při sledování dráhy nástroje narážet na stěny. U víceosých nástrojů to zahrnuje i vůli při naklápění nástroje.
• Minimální poloměry rohů: Vnitřní ostré rohy uvnitř podříznutí jsou varovným signálem. I když se nástroj vejde, poloměr na konci řezu a geometrie krku nástroje stanoví minimální vnitřní poloměr. Pokud CAD určí menší poloměr, než může nástroj fyzicky vytvořit, ponecháte neřezaný materiál nebo si vynutíte přepracování návrhu.

Riziko vychýlení nástroje roste s hloubkou a prodloužením: rozpoznání, kdy se “dosah” stává limitujícím faktorem (návrh tabulky s pravidly)

I při použití správných typů nástrojů pro podřezávání je často skutečným limitem průhyb nástroje. Při prodlužování nástroje pro dosažení hlubokého vnitřního podřezu se nástroj stává méně tuhým. Řezné síly pak nástroj ohýbají, což může způsobit:

• poddimenzované nebo předimenzované prvky (v závislosti na směru nakládání),
• zúžené stěny,
• špatná povrchová úprava,
• otřepy, které se objevují pouze při určité orientaci nástroje.

Akademická literatura o dynamice obrábění spojuje stabilitu s tuhostí a podmínkami záběru. Zjednodušeně řečeno, “větší záběr” znamená “menší stabilitu”, zejména u fréz s malým průměrem používaných pro vnitřní drážky.

Návrh tabulky s pravidlem palce: Na ose y vynesete “relativní riziko” versus “hloubka/průměr nástroje” na ose x a zvýrazníte bod ekonomického zlomu kolem 2× průměru nástroje. Označte zónu rostoucího rizika jako “převažuje vychýlení a chvění”.”

Proto může návrh, který se v systému CAD zdá být zanedbatelný, jako například posunutí drážky hlouběji beze změny jejího otvoru, změnit stabilní proces na křehký.

Programování a ověřování CAM pro dráhy nástrojů s podřezáním

Podřezávání je náročné na CAM, protože mnoho poruch není viditelných z jednoho pohledu. Nástroj může řezat v pořádku, pak se srazí při pohybu článku nebo neočekávaně opustí zásobu, protože osa nástroje je omezena mimo ideální směr.

Pracovní postup CAM pro podřezávání: rozpoznávání prvků → strategie osy nástroje → hrubé/dokončovací průchody (procesní diagram)

Praktický pracovní postup CAM pro CNC obrábění podřezáním obvykle probíhá v tomto pořadí:

1. Rozpoznávání / definice prvků: Identifikace hranic podříznutých prvků a cílových ploch. U složitých dílů může jít spíše o ruční výběr než o automatické rozpoznání.
2. Strategie osy nástroje: Rozhodněte, jakým způsobem bude fréza orientována, aby byl zachován kontakt bez kolize. U pětiosé práce se rozhodněte, zda potřebujete průběžnou změnu orientace, nebo zda můžete indexovat.
3. Hrubý přístup: V případě potřeby vytvořte prostor. Mnoho podřezů se neřeže z plného materiálu; nejprve odstraníte blokovací materiál, aby mohl nástroj pro podřez bezpečně vstoupit.
4. Dokončovací přihrávky: Plánujte lehké, kontrolované dokončovací práce, abyste zvládli riziko průhybu a trefili se do tolerance a očekávaného povrchu.
5. Obrábění / čištění odpočívadla: Odstranění zbytků materiálu z mezí průměru nástroje nebo omezení osy.

Procesní diagram: Jednoduchý tok zleva doprava s rozhodovacími diamanty u “indexovaný nebo simultánní” a “odbavení v pořádku?”, které ukazují, kde probíhá většina iterací.

To je také odpověď na otázku “Jak se obrábí podříznutí pomocí CNC?”. Stručná verze zní: vyberete nástroj pro podřezávání, vytvoříte přístup, nastavíte plán osy nástroje, který zabrání kolizím, a pak provedete hrubování a dokončování s ověřením v každém kroku.

Simulace dráhy nástroje pro detekci kolizí a ověřování zásob (kontrola držáků, zamezení vydrolení).

V praxi většina dílen považuje simulaci za povinnou pro výrobu podřezaných dílů, protože pomáhá odhalit problémy, jako jsou kolize držáků a drážkování nástrojů. Pomáhá zachytit:

• kolize držáků, nejen kolize nástrojů,
• drážky způsobené chybným nakloněním nástroje,
• zbytky v rozích, do kterých fréza nedosáhne,
• nebezpečné pohyby při přiblížení a zatažení.

V osvědčených postupech a dokumentaci CAM je důsledně zdůrazňována simulace, protože víceosý pohyb může skrývat problémy až do doby, než se stroj spustí. Při podřezávání jsou nejdražšími chybami často problémy “jednoho pohybu”: spojovací pohyb, který přiskřípne stěnu, nebo naklonění, které vychýlí držák do ramene.

Důležité je také ověřování zásob. Nástroj s podřezáním může být schopen vyříznout cílovou plochu, ale pouze v případě, že předchozí operace odstranily dostatek materiálu pro vůli. Simulace pomáhá prokázat, že “vzduchová mezera” existuje tam, kde si myslíte, že existuje.

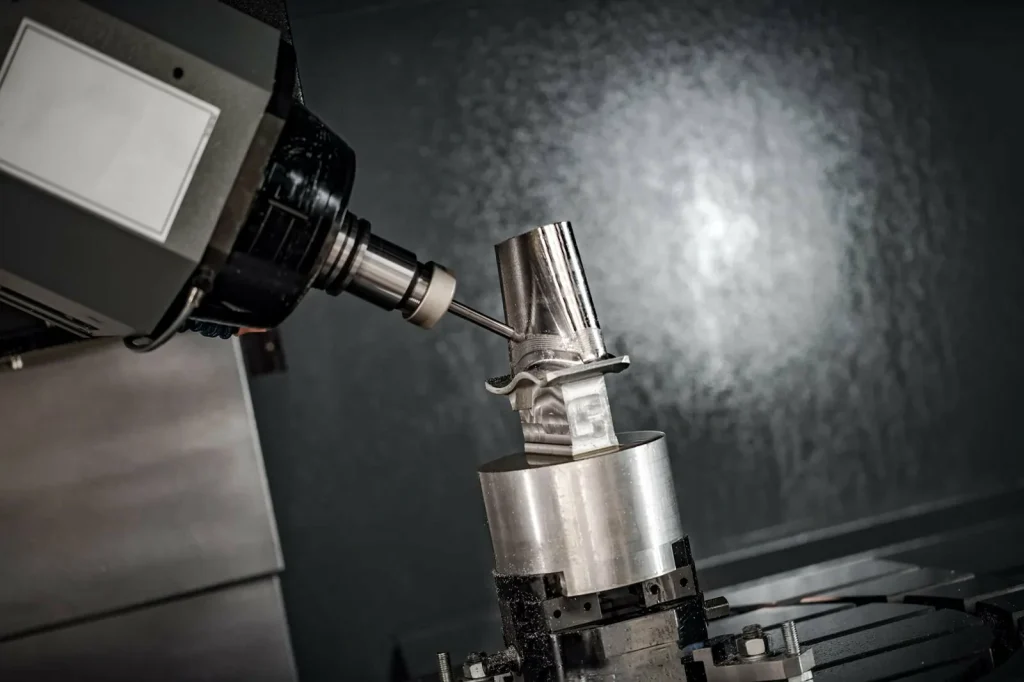

Příklad reálného pracovního postupu: Pětiosé podřezávání lopatek oběžného kola s řízením osy nástroje a dokončovacími průchody

Častým referenčním příkladem jsou součásti typu oběžného kola, protože kanály lopatek vytvářejí hluboké, zakřivené oblasti s výrazným omezením přístupu. Funkční pracovní postup (jak je znázorněn na běžných průmyslových ukázkách) má tendenci klást větší důraz na řízení osy nástroje než na samotné řezné parametry.

Typická sekvence vypadá takto:

• Definujte povrchy lopatek a hranice náboje/plášťů, aby systém CAM věděl, které plochy musí být chráněny.
• Nastavte omezení osy nástroje tak, aby se nástroj mohl naklánět podle nože, aniž by držák narazil do sousedních stěn. Tento krok často vyžaduje iteraci, protože malé změny náklonu mohou odstranit kolizi, ale způsobit nebezpečí vydrolení.
• Pro podříznutí čepele použijte strategii řízeného dokončování. Dokončovací průchody jsou místem, kde se vytváří spojitost povrchu, a také místem, kde se odchylka projevuje jako zvlnění nebo nesoulad mezi sousedními průchody.
• Před odesláním kódu proveďte simulaci s ohledem na držák a ověření zásoby se zaměřením na přechody mezi lopatkami a nejhlubší zóny podřezání.

Klíčovým technickým poznatkem je, že komplexní podřezávání často uspěje nebo selže díky řízení orientace nástroje, nikoliv díky hrubému výkonu stroje.

Tolerance, povrchová úprava a strategie kontroly podříznutí

U podřezů lze dodržet přísné tolerance, ale plán kontroly musí odpovídat omezením přístupu. Pokud nemůžete spolehlivě měřit, nemůžete ani spolehlivě kontrolovat.

Jak vypadá přesnost: CNC frézování tolerancí na dobře podepřených prvcích vs. ruční obrábění (srovnávací tabulka).

Technické zprávy z oboru běžně uvádějí, že CNC frézováním lze dosáhnout velmi těsných tolerancí u dobře podepřených prvků; hluboké vnitřní podřezání obvykle vyžaduje mírnější očekávání, pokud není prvek přepracován pro přístup a měření. Jedná se o referenční hodnoty, nikoli o sliby, a skutečně dosažitelná tolerance závisí na geometrii, přístupu a stabilitě.

Srovnávací tabulka:

Pro technické nákupčí je užitečné poučení, že podřezy posouvají problém z “umí stroj přesně polohovat?” na “umí nástroj dosáhnout a řezat dostatečně stabilně, zejména při obrábění zakřivených tvarů podřezu, aby se přesnost projevila na dílu?”.”

Očekávaná povrchová úprava: proč hluboké podřezání často zhoršuje povrchovou úpravu v důsledku průhybu a omezení přístupu (diagram příčin a následků)

Hluboké podřezy často vykazují horší kvalitu povrchu než otevřené plochy, a to i při pečlivém programování. Příčiny jsou většinou mechanické:

• Deformace: nástroj se při zatížení ohýbá, čímž se mění efektivní tloušťka třísky a zanechává proměnlivý povrch.
• Vibrace (chvění): dlouhý dosah a částečný záběr mohou vyvolat nestabilní řezání.
• Kompromitované krokové operace: “nejlepší” orientace nástroje může být blokována, takže strategie CAM používá méně ideální kontaktní podmínky.
• Omezené možnosti leštění: pokud je prvek zakopaný, může být dodatečné opracování omezené.

Diagram příčina/následek: Jednoduchý řetězec: “Hluboké omezení přístupu → delší prodloužení → menší tuhost → větší průhyb/vibrace → zhoršuje se kvalita povrchu + mění se velikost.”

Proto je bod zlomu “< 2× průměr nástroje” důležitý nejen z hlediska nákladů. Po překročení tohoto bodu se riziko dokončení zvyšuje, i když nástroj dosáhne.

Inline sondy a pokročilá metrologie: kontrola kvality v reálném čase pro adaptivní korekci během obrábění

Nedostatečné zářezy představují výzvu pro měření, protože běžné dotykové a externí měřicí nástroje nemusí dosáhnout na povrch.

Často se používají dva kontrolní přístupy:

• Řadové sondování: automatické sondování uvnitř stroje může kontrolovat vztažné a dosažitelné plochy mezi operacemi, což je zásadní při obrábění podřezáním, které zahrnuje vnitřní a vnější podřezání. To má zásadní význam pro přesné CNC při práci s CNC díly s podřezáním, kdy je zajištěno, že proces obrábění dodržuje přesné normy pro podřezání.
• Pokročilá metrologie: u složitých vnitřních tvarů jsou často zapotřebí měřicí metody, které dokáží zachytit skrytou geometrii. Správná volba závisí na přístupu, požadovaném vykazování a na tom, zda potřebujete data o celém povrchu, nebo jen o klíčových rozměrech.

V praxi jde o to, že kontrola musí být navržena s touto funkcí. Pokud je podříznutí kritické, ujistěte se, že existuje reálný způsob, jak jej ověřit, aniž byste se museli spoléhat na odhady nebo nepřímé předpoklady.

Pravidla DFM pro podříznutí: návrh pro přístup, stabilitu a opakovatelnost

Při navrhování dílů s podřezáním se často “navrhují” z funkčních důvodů a tyto konstrukce často vyžadují specializované procesy obrábění s podřezáním, které zahrnují pokročilé CNC obráběcí nástroje pro zajištění přesnosti. Cílem DFM není jejich standardní odstranění. Jde o to, aby byly dosažitelné, stabilní pro řezání a opakovatelné pro kontrolu.

Pokyny pro geometrii podříznutí: hloubka k průměru, potřeby odlehčení a zamezení nemožné orientace nástroje (kontrolní seznam DFM)

Tři pravidla DFM zachycují mnoho problémů včas:

• Kontrola hloubky k průměru: Pokud vyrábíte díly s podřezáním a hloubkou nástroje přesahující přibližně 2× průměr, počítejte s vyššími náklady a riziky, protože v procesu obrábění převažuje dosah a průhyb.
• V místech, kde se nástroj musí otáčet nebo vyjíždět, přidejte reliéf: Odlehčení závitů a vybíhání drážek existují z nějakého důvodu. Pokud nástroj nemá prostor pro přechod, vynucujete si malé nástroje nebo rizikové dráhy nástrojů.
• Vyhněte se nemožné orientaci nástrojů: Povrch může být dosažitelný pouze v případě, že je nástroj nakloněn ke stěně. Pokud požadovaná osa nástroje směřuje “skrz” pevný materiál, geometrie není obrobitelná tak, jak byla nakreslena.

Kontrolní seznam DFM: Předkládejte jako otázky typu ano/ne: “Je na špičku nástroje přímá viditelnost? ”Je přímá viditelnost na držák?“ ”Je minimální vnitřní poloměr kompatibilní s podřezávací frézou?“ ”Můžete ho změřit?“

To se také týká otázky “Jak se vyhnout podřezání při konstrukci dílů?”. Zbytečným podřezáním se vyhnete změnou koncepce montáže (rozdělení dílů, přidání spojovacích prvků, změna způsobu uchycení) nebo otevřením přístupu (větší otvory, přidaný reliéf). Pokud nemůžete měřit přímo (nebo dohodnutou nepřímou metodou), zvažte přepracování konstrukce prvku, abyste umožnili přístup a spolehlivé měření.

Předání návrhu do výroby: prevence selhání CAD-perfektních dílů v dílně (rámec pro kontrolu DFM)

Častým případem selhání je model CAD, který splňuje funkční specifikaci, ale předpokládá nemožné výrobní pohyby. To se projevuje jako cykly přepracování, kdy dílna žádá o změny pozdě, až po zahájení programování.

Jednoduchý rámec přezkumu DFM pro podříznutí je následující:

• Definujte, co je rozhodující: Které podříznuté plochy řídí funkci (těsnění, zadržení, pohyb) a které jsou pouze vůlí.
• Potvrzení strategie dat: Rozhodněte, jak bude díl umístěn pro obrábění a kontrolu. Podřezávání, které odkazuje na “plovoucí” geometrii, se obtížně kontroluje.
• Uzamkněte předpoklady přístupu k nástrojům: Uveďte, které plochy lze použít jako přístupové otvory a zda je povoleno víceosé obrábění.
• Souhlasím s ověřovacími body: Určete, které rozměry budou měřeny přímo a které budou odvozeny.

To pomáhá předcházet “rozporu mezi návrhem a výrobou” při navrhování dílů s podřezáním, které se v CADu jeví jako správné, ale kvůli omezením přístupu je obtížné je obrábět.

Kdy přepracovat konstrukční prvek: převod hlubokých vnitřních podřezů na obrobitelné alternativy (rozhodovací strom)

Některá podřezání jsou proveditelná, ale neefektivní. Jiné jsou proveditelné, ale nelze je kontrolovat. Přepracování je často opodstatněné, pokud je podřezání hluboké a vnitřní a pokud záleží na jeho toleranci nebo povrchové úpravě.

Rozhodovací strom:

• Pokud je podříznutí hluboké vzhledem k průměru nástroje a je vnitřní, zeptejte se, zda můžete otevřít přístup (větší otvor, přidané okno, dělící čára).
• Pokud přístup nelze otevřít, zeptejte se, zda lze prvek znovu specifikovat (větší poloměry, menší hloubka, jiný způsob zadržení).
• Pokud funkce vyžaduje přesnou geometrii, vyhodnoťte, zda není vhodnější jiný proces (například elektroerozivní obrábění) než frézování.

To souvisí s častou otázkou: Jaký je limit pro hloubku T-drážky? V praxi se málokdy jedná o jedno číslo. Je dán tím, zda fréza s T-drážkou dosáhne bez nadměrného vysunutí a zda otvor v krčku poskytuje držáku dostatečnou vůli. Poměr hloubky k průměru nástroje je praktickou screeningovou metrikou, než se pustíte do podrobných katalogů nástrojů.

Běžné problémy při obrábění podřezáním a jejich řešení

Podřezání se opakovaně nedaří. Opravy jsou také opakovatelné, ale často se při nich vymění doba cyklu za stabilitu a snížení zmetkovitosti.

Vychýlení nástroje a chvění v hlubokých dutinách: příznaky, hlavní příčiny a páky na zmírnění (tuhost, krokování, strategie)

Mezi příznaky nedořezů často patří posunutí velikosti, zúžení, špatná povrchová úprava a viditelné stopy po vibracích. Můžete také pozorovat nesoulad mezi protilehlými stěnami, když se nástroj při změně směru zatěžuje různě.

Kořenové příčiny jsou obvykle:

• dlouhý nástavec potřebný k dosažení,
• slabá geometrie nástroje pro směr řezu,
• nestabilní záběr (tenké stěny, přerušované řezy nebo měnící se kontakt).

Páky pro zmírnění dopadů se dělí do tří skupin:

• Tuhost: pokud je to možné, omezte vyčnívání nebo změňte přístup tak, aby bylo možné pro část práce použít nástroj s větším průměrem.
• Kontrola stepdownu a záběru: snížení agresivního záběru při dokončování. Při dokončování se odchylka projeví jako chyba na finálním povrchu.
• Strategie: používejte dráhy nástrojů, které udržují stálé zatížení, a vyhněte se náhlým změnám směru v hloubce dutiny.

Akademický výzkum stability podporuje základní myšlenku, že stabilita se zlepšuje, když je systém tužší a řezné podmínky zabraňují buzení. Při podřezávání si geometrie často vynucuje nízkou tuhost, zejména při obrábění složitých podřezávaných dílů, takže na volbě strategie a výběru nástroje záleží více, než lidé očekávají.

Omezení přístupu k nástroji/držáku na víceosých strojích: předcházení kolizím a nástrahám v podobě “objemných držáků” (tabulka Clearance matrix)

Častým překvapením je, že pětiosý stroj dokáže správně orientovat nástroj, ale držák se do prostoru fyzicky nevejde. To je běžné v úzkých dutinách a v blízkosti vysokých stěn.

Tabulka matic pro uvolnění (kvalitativní):

Proto je simulace s ohledem na kolize součástí proveditelnosti, nikoliv "nice-to-have".

Taktika prevence zmetkovitosti: programování na základě simulace, konzervativní dokazování a kontrolní brány (kontrolní seznam kontrolního plánu).

U podřezů bývá vyšší riziko zmetkovitosti, protože kolize a vrypy mohou mít katastrofální následky a protože chyby mohou být viditelné až po čase.

Praktický plán kontroly obvykle zahrnuje:

• programování na základě simulace s kontrolami držitelů a ověřováním zásob,
• konzervativní dokazování (zejména v první části),
• kontrolní brány v místech, kde je ještě možné přepracování (po vytvoření přístupu, před konečnou úpravou a po dokončení).

Kontrolní seznam kontrolního plánu: Cílem je předejít předvídatelným způsobům selhání, nikoliv v první řadě optimalizovat dobu cyklu.

Alternativy a kompromisy: kdy podříznutí neobrábět

Někdy není nejlepším rozhodnutím “jaká strategie pro 5 os”, ale “měli bychom vůbec frézovat tento podřez?”. Často se objevují dvě alternativy: aditivní výroba pro prototypy a elektroerozivní obrábění pro těžko přístupnou geometrii.

Aditivní výroba pro prototypy: odstraňuje omezení podřezání, ale s hrubší povrchovou úpravou a uvolněnými tolerancemi (srovnávací tabulka).

Aditivní výroba odstraňuje omezení přímého pohledu, protože díl se vyrábí, a nikoli vyřezává z bloku. To může umožnit výrobu prototypů s těžkým podřezáním bez složitého nástrojového vybavení. Kompromisem je hrubší povrchová úprava a volnější tolerance. Tato čísla mohou být přijatelná pro kontrolu lícování a rané funkční prototypy, ale mohou být omezující pro přesné párové povrchy.

Srovnávací tabulka (vysoká úroveň):

Nejedná se o “buď, anebo”. Běžným modelem je aditivní prototypování pro ověření geometrie a následné přepracování návrhu pro obrábění, kde je to potřeba.

Elektroerozivní obrábění jako možnost pro těžko přístupné podříznutí: kam se hodí oproti CNC frézování (rozhodovací matice) - Reference: manufacturing process handbooks

Elektroerozivní obrábění (EDM) se často diskutuje o prvcích, které jsou obtížně dosažitelné rotačními nástroji. V procesních příručkách se elektroerozivní obrábění běžně uvádí jako vhodné v případech, kdy je geometrie těžko přístupná nebo kdy podmínky materiálu ztěžují konvenční řezání.

Jednoduchá rozhodovací matice pro podseknuté prvky:

Nejedná se o obecné doporučení. Je to způsob, jak roztřídit funkce, které jsou “technicky frézovatelné, ale křehké”, od těch, které jsou přirozeně v souladu s přístupem EDM.

Hnací síly nákladů a dodací lhůty: počet os, vyhnutí se seřizování a důvody, proč jsou mělké podřezy výhodnější (tabulka jednoduchého modelu nákladů)

Snížení nákladů se projevuje především v čase programování, složitosti nastavení a kontrole rizik (simulace, dokazování, kontrola). Víceosé obrábění může snížit počet nastavení, což může snížit chybovost a čas potřebný k opětovnému profilování, ale může také zvýšit potřebu programování a ověřování.

Jednoduchý kvalitativní nákladový model pomáhá obchod zarámovat:

Jednoduchá tabulka nákladového modelu (směrová):
