Průvodce snižováním nákladů na CNC obrábění: Jak snížit náklady na CNC obrábění

Snížení nákladů na CNC obrábění není ani tak o "hledání levnějšího obchodu", ale spíše o odstranění času a nejistoty z procesu obrábění pomocí zavedených zásad obrábění a kvality od Mezinárodní organizace pro normalizaci. Čas se projevuje jako seřizovací hodiny, programovací úsilí, doba cyklu stroje, výměna nástrojů a kontrola. Nejistota se projevuje jako otázky, které nutí dodavatele přidávat rezervy na riziko zmetků, přepracování a dodatečné kontroly kvality.

Tato příručka je určena technickým nákupčím a inženýrům, kteří chtějí prakticky snížit náklady na CNC obrábění na jeden díl bez dohadů. Zaměřuje se na změny, které nejčastěji posouvají cenovou nabídku: návrh dílu, strategie tolerancí, volba materiálu a plánování nastavení/přípravků.

Rychlé výhry pro snížení nabídky CNC obrábění

Rychlá identifikace klíčových faktorů, které ovlivňují ceny CNC obrábění, abyste dosáhli snížení nákladů na CNC obrábění bez větších změn v konstrukci.

Proč jsou ceny CNC obrábění často vysoké

Cenová nabídka na CNC obrábění je vysoká, pokud dodavatel očekává dlouhou dobu obrábění, vysokou dobu seřízení nebo vysoké riziko. Riziko může znamenat všude přísné tolerance, obtížně udržovatelnou geometrii, nejasné požadavky nebo kontrolu, která není definována.

Mnoho zákazníků se soustředí na náklady na materiál, ale většími faktory jsou často čas stroje a související kroky: upínání, výměna nástrojů a metrologie. Nízkoobjemové zakázky se zdají být drahé také proto, že náklady na seřízení se nerozloží na mnoho dílů, takže každý díl "nese" velký podíl fixního času.

Užitečným způsobem, jak vyladit vysokou cenovou nabídku, je zeptat se, ve kterých položkách převažuje doba cyklu, ve kterých nastavení a ve kterých předpoklady o kvalitě a zmetkovitosti. Pak se můžete rozhodnout, co změnit jako první.

Upřednostnění pák pro snižování nákladů v první řadě v oblasti designu

V průmyslových technických příručkách a literatuře DFM je optimalizace návrhu opakovaně popisována jako páka s největším dopadem. Optimalizace návrhu se neustále objevuje jako páka s největším vlivem na náklady na obrábění. Jeden z případů výrobce popisuje výrazné snížení nákladů při zjednodušení geometrie a minimalizaci operací. Velikost je směrová a není zaručeným výsledkem. ale směr je konzistentní: rozhodnutí o návrhu řídí, kolik operací musí dílna provést a jak stabilní bude proces.

Hlavní důvod, proč změny návrhu překonávají nákupní taktiku, je jednoduchý: dodavatelé mohou nabídnout pouze to, co proces vyžaduje. Pokud si model CAD vynutí dodatečné nastavení, nástroje s velkým dosahem a přísnou kontrolu, cenová nabídka se tím řídí.

Graf (dopad vs. úsilí) (velký dopad má obvykle zjednodušení geometrie, redukce prvků a zónování tolerancí.)

Klíčovým bodem je, že "levné tipy na CNC díly", které ignorují strategii návrhu a tolerance, obvykle rychle narazí na strop. Skutečné snížení nákladů na CNC obrábění vychází ze změny toho, co určuje čas a riziko.

Identifikace hlavních časových faktorů CNC obrábění

Když se vám zdá, že CNC kótování není v pořádku, nejrychlejší způsob, jak najít příčinu, je prohledat návrh a najít několik opakovaných přestupků. Nejedná se o "špatný návrh", ale o běžné zdroje delší doby obrábění a vyššího rizika zmetkovitosti.

Kontrolní seznam: časové ztráty, které často zvyšují náklady na obrábění

• Složitá geometrie / volné povrchy, které vyžadují husté dráhy nástrojů a malé kroky.
• Hluboké otvory a vnitřní podříznutí, zejména pokud je hloubka v rozmezí 3-10× průměr (průmyslové pokyny v uvedených zdrojích). Tyto vlastnosti si zpravidla vynucují pomalejší posuvy, pěchovací cykly, speciální nástroje a větší opotřebení nástrojů.
• Velmi přísné tolerance uplatňované univerzálně (příklad případu s jedním zdrojem), které si mohou vynutit pomalejší řezání a dodatečnou kontrolu. Strategie tolerancí zaměřená na náklady je "přísná pouze tam, kde to vyžaduje funkce", přičemž nekritické oblasti jsou otevřeny standardním procesním možnostem.
• Dlouhé štíhlé díly, kde délka dílu je >4× průměr (pomalé cykly) a >10× průměr (velké zpomalení) podle poskytnutého pokynu. Tyto díly často vyžadují speciální podporu a konzervativní parametry, aby nedocházelo k průhybům a chvění.
• Těžko přístupné prvky (hluboké dutiny, tenké pásy, úzké drážky), které snižují tuhost a životnost nástroje.

Rychlá "cnc cost driver analysis" často ukáže, že v nabídce dominuje jeden nebo dva z nich. Pokud odstraníte jen jeden z těchto faktorů, může se cena dílu posunout více než při jakémkoli vyjednávání.

Aktualizace balíčku RFQ pro snížení počtu přepracování

I při dobrém návrhu nejasné požadavky nutí dodavatele předpokládat nejhorší možný stav. To zvyšuje "náklady z důvodu nejistoty" a může také způsobit přepracování, pokud se předpoklady liší od vašeho záměru.

Níže je uvedena kompaktní šablona RFQ, která omezuje zpětnou komunikaci a pomáhá dodavateli nabídnout stabilní proces. Je napsána na podporu návrhu pro CNC náklady, nikoliv pro marketing.

Šablona balíčku RFQ (vložte do výkresových poznámek nebo formuláře RFQ)

Drobné upgrady dokumentace nenahrazují DFM, ale snižují pravděpodobnost, že si obchod "pro jistotu" nacení čas navíc.

Přehled modelu nákladů na díly CNC

Pochopení hlavních složek nákladů na CNC díl pomáhá propojit výběr konstrukce a zdrojů se skutečnými náklady na obrábění.

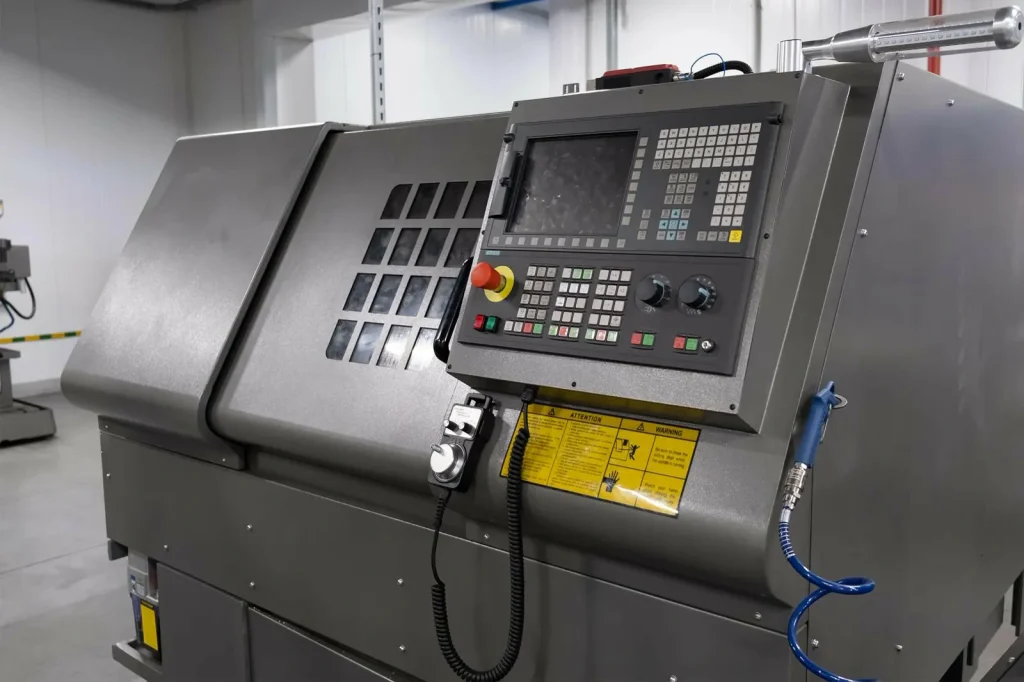

Volba platformy stroje a směrování

Typ stroje a způsob, jakým je díl při operacích směrován, může mít vliv na realizované náklady, i když se geometrie nemění. Víceoperační nastavení vs. nastavení "done-in-one", tříosé vs. pětiosé, frézování-obrábění nebo kontrola sondou/procesem - to vše ovlivňuje dobu cyklu a nastavení. Při hodnocení volby procesu zvažte počet předávek, možnosti os a potenciál obrábění bez obsluhy. [Ref.: průmyslové příručky nákladového inženýrství]

Jednoduché rozdělení nákladů na díly CNC

Náklady na CNC obráběný díl jsou obvykle součtem několika předvídatelných položek, včetně materiálu, seřízení, času stráveného na stroji, nástrojů, kontroly kvality a nákladů na zařízení. Nepotřebujete úplný systém nákladového účetnictví, abyste z toho mohli těžit. Jednoduchý pohled na jednotlivé položky vám umožní přiřadit každý kbelík nákladů ke změně konstrukce nebo zdrojů a odhadnout celkové náklady na CNC obrábění.

Tabulka: Odhad položek (koncepční členění)

Tento model je také komunikačním nástrojem. Pokud se dodavatele zeptáte, které kbelíky převažují, můžete změny návrhu zaměřit tam, kde jsou důležité, namísto kosmetických úprav.

Doba cyklu versus doba seřízení u malosériových dílů

Práce na CNC v malých objemech se často zdají být předražené, protože nastavení je fixní náklad, který se nesnižuje s množstvím. Seřizování může zahrnovat programování, plánování prvních dílů, nastavení nástrojů a rozhodnutí o upnutí. I když je dodavatel efektivní, tyto kroky existují.

Diagram: fixní vs. variabilní náklady (koncepční)

Pokud je počet dílů v sérii menší než 10, je běžné, že hlavním nákladovým faktorem je seřízení. Při vyšších počtech se čas cyklu a materiál stávají viditelnějšími, protože se seřizování rozprostře.

Na otázku "Proč je malosériové CNC tak drahé?" existuje technická odpověď: kupujete spíše připravenost (řízený proces) než minuty řezání.

Skryté náklady, které zvyšují ceny CNC

Některé z největších odchylek v cenové nabídce pocházejí z nákladů, které jsou skutečné, ale nejsou zřejmé z modelu CAD. Ty se ne vždy zobrazují jako samostatné položky, takže pokud se nezeptáte, vypadají jako "přirážka".

Tabulka: běžné přídavné prvky, které ovlivňují náklady na CNC obrábění

Jeden ze zdrojů v poskytnutém balíčku označuje plýtvání příděly materiálu za významný faktor a uvádí případové studie, kdy plánování přídělů snížilo náklady. Použijte jej jako podnět k položení přímých otázek, nikoli jako univerzální procento pro všechny díly.

Jak objem výroby ovlivňuje náklady na CNC díly

Objem mění rovnováhu mezi náklady na nastavení a variabilními náklady. Poskytnutá osnova používá praktická objemová pásma, která odpovídají tomu, jak mnoho obchodů uvažuje o plánování.

Graf: Koncepční křivka nákladů na jednotku podle objemového pásma

Náklady na jeden díl obvykle klesají s objemem výroby, ale celkové výdaje se zvyšují, protože kupujete více materiálu, více strojního času a někdy i více vyhrazených nástrojů. To je důležité, když porovnáváte CNC s jinými procesy nebo když se rozhodujete, jak moc můžete riskovat zásoby.

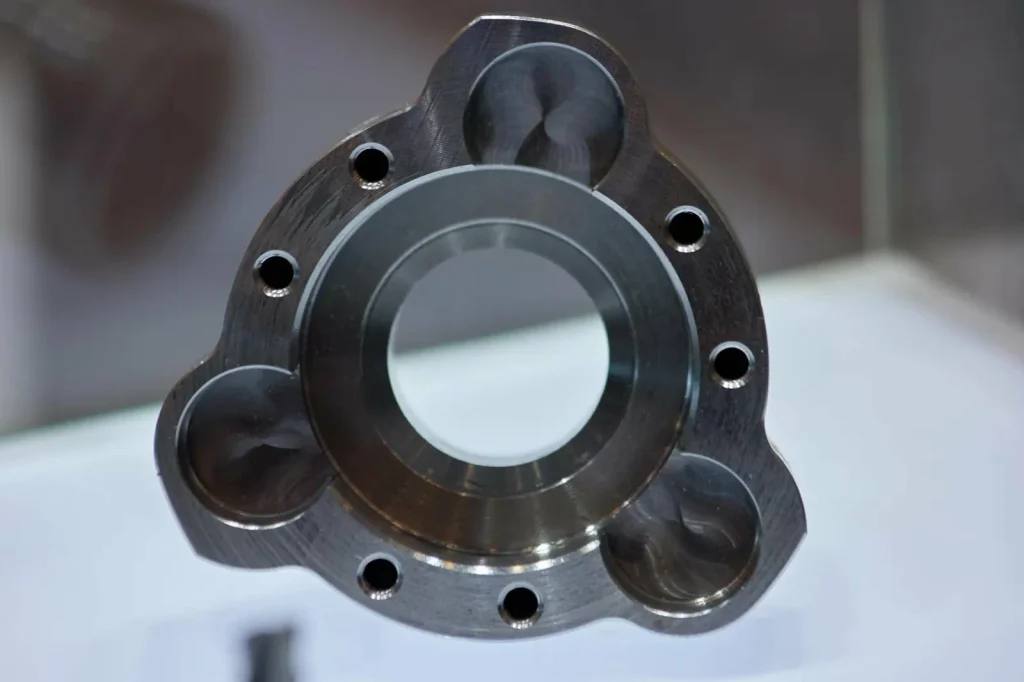

Optimalizace návrhu DFM pro snížení nákladů

Uplatňování zásad návrhu pro výrobu - zjednodušování geometrie, odstraňování prvků, standardizace nástrojů a zónování tolerancí - snižuje dobu cyklu a náklady.

Zjednodušení geometrie pro snížení složitosti dráhy nástroje

Dráhy nástrojů pro volné povrchy bývají husté. Husté dráhy nástrojů znamenají více strojního času a více příležitostí k drobným procesním problémům, jako jsou otřepy, opotřebení nástroje nebo lokální odchylky povrchu.

Praktickým přístupem DFM je použití jednoduchých, obrobitelných primitiv, pokud to funkce umožňuje: roviny, válce a kužely. Tyto prvky se snáze programují, snadněji měří a často umožňují agresivnější řezání.

Diagram před/po (koncepční)

To neznamená odstranění veškeré organické geometrie. Znamená to položit si otázku, které povrchy jsou funkční a které estetické nebo odkazové. Pokud povrch neumisťuje, netěsní, nevede nebo nepřenáší zatížení kontrolovaným způsobem, je kandidátem na zjednodušení.

Pokud jde o "optimalizaci konstrukce pro rychlejší frézování", je to obvykle první krok: snižte složitost dráhy nástroje před honbou za posuvy a rychlostmi.

Odstraňování a konsolidace prvků pro rychlejší obrábění

Případ z výzkumného balíčku ukazuje, že odstranění prvků a konsolidace operací vedly ke znatelnému zrychlení obrábění a snížení nákladů. Čísla jsou směrodatná; klíčovým poznatkem je, že menší počet prvků obecně snižuje počet nastavení a dobu cyklu.

Mnoho dílů je drahých, protože vyžadují mnoho operací, nikoliv proto, že by jeden řez byl náročný. Každá další funkce může přidat výměnu nástroje, změnu polohy a kontrolu.

Případová studie v dodávaném balení uvádí, že odstranění prvků a konsolidace operací vedly k 29% rychlejšímu obrábění a 21% snížení nákladů na mikro přesný díl. Podrobnosti jsou omezeny na zdroj, takže je považujte za směrodatný důkaz. Důležitá inženýrská myšlenka je pevná: méně prvků často znamená méně nastavení a kratší dobu cyklu.

Užitečnou metodou je označit každou funkci jako jednu z těchto:

• Funkční (nutné pro uložení, dráhu zatížení, těsnění, vyrovnání, průtok)
• Řízené procesy (potřebné pro montáž, manipulaci nebo navazující operace).
• Volitelné (dědictví, estetika, pohodlí)

Volitelné funkce jsou nejlepšími kandidáty na odstranění. Procesně řízené funkce lze někdy přepracovat do jednodušších forem.

Standardizace nástrojů a funkcí pro snížení nákladů na CNC

Standardizace je tichá, ale mocná páka, protože snižuje variabilitu. Variabilita způsobuje výměnu nástrojů, speciální nástroje a složitější nastavení. Může také prodloužit dobu kontroly, protože každý jedinečný prvek vyžaduje vlastní plán měření.

Kontrolní seznam: standardizační kroky, které snižují čas a náklady na obrábění

• Použijte malou sadu společných poloměrů rohů namísto mnoha jedinečných poloměrů.
• Pokud to funkce dovoluje, dodržujte standardní rozměry otvorů.
• Používejte jednotné šířky drážek, které odpovídají běžným nástrojům, namísto lichých šířek.
• Snižte počet kroků průměru u soustružených dílů, pokud je to možné (to přímo souvisí se změnami nástrojů a parametrů).
• Opakujte vzory prvků (stejná hloubka, stejný poloměr, stejné zkosení), aby se programování opakovalo.

Standardizace je také jedním z nejefektivnějších nástrojů pro inženýrství s nízkými nároky, protože snižuje počet změn nástrojů a složitost programování. Doporučení NIST a ASME uvádějí, že používání jednotných rozměrů, poloměrů a vlastností otvorů pomáhá minimalizovat variabilitu a nároky na kontrolu. Úpravou poloměru nebo výřezu otvoru se často dosáhne dopadu na náklady, aniž by se změnila funkce.

Které tolerance zvyšují náklady na CNC obrábění

Nejnákladnějším tolerančním vzorem jsou přísné tolerance aplikované všude bez funkčního důvodu. Jeden z příkladů výrobce v poskytnutém balení popisuje díl s univerzálně aplikovanou tolerancí ±0,01 mm. Tento přístup si zpravidla vynucuje pomalejší obrábění a častější kontrolu a může zvýšit zmetkovitost.

Tolerance se prodražují, pokud se proces dostává do pomalejších řezných podmínek, vyžaduje větší kontrolu opotřebení nástroje nebo více měřicích kroků. Rovněž se prodražují, když je obtížné je referencovat a kontrolovat, protože vztažné body jsou nejasné.

Přístup zaměřený na náklady není "volný versus těsný". Je to "těsný přístup pouze tam, kde to vyžaduje funkce", přičemž vše ostatní je otevřeno tomu, co proces zvládne bez dalšího úsilí.

Vyhněte se nadměrné toleranci povrchové úpravy a kontrole

Přílišná specifikace tolerancí a povrchových úprav může výrazně prodloužit dobu obrábění, zvýšit náročnost kontroly a riziko zmetků. Zaměřením se na přesnost pouze tam, kde je pro funkci důležitá, mohou konstruktéři zefektivnit operace CNC, snížit náklady a zachovat kvalitu dílů.

Uvolnění nekritických tolerancí pro urychlení obrábění a minimalizaci zmetků

Přísné tolerance mohou zpomalit obrábění, protože dílna může potřebovat pružinové průchody, snížené řezné zatížení, větší povědomí o kontrole teploty a více měření. Mohou také zvýšit zmetkovitost, protože jakýkoli posun v opotřebení nástroje nebo chování materiálu posouvá díl mimo specifikaci.

Případová studie v přiloženém balení ukazuje přístup k optimalizaci tolerancí: místo ±0,01 mm všude se při návrhu použilo ±0,01 mm pouze u dvou kritických rozměrů a nekritické rozměry se uvolnily na ±0,02 mm OAL. Původní proces vykazoval zmetkovitost 5% a dobu cyklu 12,8 s. Klíčovým poznatkem nejsou přesná čísla, ale to, že odstranění zbytečné přesnosti snížilo riziko.

Rozhodovací matice (kdy dodržet přísnou toleranci)

Jedná se o základní souvislost "času a nákladů na obrábění": přísnější tolerance si často vynucují pomalejší a kontrolovanější obrábění a navíc i dodatečnou kontrolu kvality.

Zónování tolerance pro kritické funkční vlastnosti

Zónování tolerancí znamená, že se s dílem nezachází jako s jedním jednotným přesným objektem. Zacházíte s ním jako se souborem funkčních zón: rozhraní, na kterých záleží, a geometrie, která musí být čistá.

Schéma (koncepční územní plánování)

To také napomáhá komunikaci. Dodavatel může naplánovat kontrolu v zóně A a vyhnout se tomu, aby nad rámec základních kontrol trávil čas měřením v zóně C.

Výhody povrchové úpravy při CNC obrábění

Povrchová úprava je často specifikována jako obecný požadavek. To je častá past na náklady, protože dosažení vyšší kvality povrchu může vyžadovat lehčí dokončovací přejezdy, menší krokování, ostřejší nástroje a větší pozornost věnovanou opotřebení nástrojů. Tyto činnosti prodlužují dobu obrábění a mohou zvýšit zmetkovitost, pokud se povrchová úprava používá jako ukazatel "kvality", a nikoli funkce.

Vzhledem k tomu, že poskytnutý výzkumný balíček neobsahuje číselné prahové hodnoty, zůstává níže uvedená tabulka kvalitativní a zaměřená na proces.

Tabulka: Důsledky pro dokončení vs. proces

Má povrchová úprava vliv na konečnou cenu? Ano, hlavně když si vynutí další dokončovací průchody a zvyšuje opotřebení nástroje. Cenově nejstabilnější je volat povrchovou úpravu pouze tam, kde je nutná pro utěsnění, tření nebo vzhled, na kterém skutečně záleží.

Sladění požadavků na zajištění kvality s funkcí a riziky

Kontrola je skutečný čas práce plus čas plánování. Pokud nedefinujete, co potřebujete, mohou dodavatelé vycházet z konzervativních předpokladů kontroly těsných dílů nebo mohou nabídnout minimální přístup, který neodpovídá vašim interním potřebám v oblasti rizik.

Kontrolní seznam: Položky pro sladění QA, které je třeba definovat předem

• Které rozměry jsou pro funkci kritické (a musí být měřeny).
• Ať už potřebujete odběr vzorků nebo kontrolu 100% kritických prvků.
• Zda jsou vyžadovány záznamy o kontrolách a na jaké úrovni (základní výsledky vs. úplné zprávy).
• Co definuje přijetí závitů (potřeby měření go/no-go).
• Co považujete za přijatelné pro kosmetické odchylky a funkční povrchy.

To je důležitá součást snižování nákladů na CNC obrábění, aniž by se snížil výkon výrobku. Nebudete "snižovat kontrolu kvality". Přizpůsobujete úsilí v oblasti kontroly kvality skutečnému riziku.

Geometrické pasti, které prodlužují dobu CNC cyklu

Hluboké otvory, vnitřní výřezy a štíhlé díly mohou výrazně zpomalit obrábění; identifikace těchto "pastí geometrie" umožňuje chytřejší úpravy konstrukce.

Hluboké otvory a podříznutí, které prodlužují dobu obrábění

Hluboké otvory a vnitřní podříznutí jsou častým zdrojem nákladů, protože omezují nástroje a odvádění třísek. Podle pokynů Mezinárodní organizace pro normalizaci (ISO) a Americké společnosti strojních inženýrů (ASME) jsou hluboké otvory v rozsahu hloubky 3-10× považovány za hlavní příčinu zpomalení obrábění. S rostoucí hloubkou se nástroje stávají méně tuhými, třísky se špatně čistí a proces často vyžaduje klovatění a konzervativní parametry.

Schéma: možnosti redesignu (koncepční)

Návrhy s rozdělenými díly nejsou zdarma. Přidávají další montážní kroky a vyžadují seřízení. Tento kompromis se často vyplatí zvážit, pokud hluboký prvek způsobuje dlouhou dobu cyklu, speciální nástroje a obtížnou kontrolu.

Pokyny pro štíhlé díly pro stabilitu CNC

Dlouhé štíhlé díly jsou obtížné, protože se při řezném zatížení prohýbají. Vychýlení může způsobit viklání, zúžení nebo posunutí velikosti. Aby se tomu zabránilo, používají se lehčí řezy a někdy i přídavné podpěry, což prodlužuje dobu obrábění.

Poskytnutý pokyn označuje dvě prahové hodnoty:

• Délka > 4× průměr: cyklus se zpomaluje.
• Délka > 10× průměr: častá jsou velká zpomalení.

Graf: Stabilita v závislosti na L/D (koncepční)

Pro snížení nákladů na CNC obrábění je nejpřímějším řešením zvýšení průměru (tuhosti), zkrácení nepodepřené délky nebo změna způsobu výroby a podepření dílu během obrábění.

Plánování přístupu k nástrojům a tuhosti dílů

Tenké stěny a hluboké dutiny způsobují podobný problém s tuhostí jako u štíhlých dílů. S klesající tloušťkou stěny se stěna chová jako pružina. Fréza ji odtlačuje a pak pruží zpět. To může způsobit chybu velikosti, chvění a špatnou povrchovou úpravu. Hluboké dutiny přidávají další problém v podobě dlouhého dosahu nástroje.

Kontrolní seznam: otázky týkající se přístupu ke geometrii a tuhosti

• Může fréza dosáhnout na prvek krátkým, tuhým nástrojem, nebo potřebuje dlouhý dosah?
• Existují tenké stěny, které se při řezání sousedních kapes prohýbají?
• Vyžaduje konstrukce obrábění hluboko v dutině s omezeným odvodem třísek?
• Můžete přidat žebra, změnit rozložení stěn nebo ponechat materiál až na konci procesu, abyste zachovali tuhost?
• Lze prvek otevřít nebo přesunout na vnější stranu?

Tyto kontroly jsou součástí "konstrukce dílů pro zkrácení doby obrábění". Nevyžadují procesní tajemství. Jedná se o základní plánování tuhosti a přístupu.

Vyhněte se vlastním závitům a lichým velikostem otvorů

Závity a otvory jsou běžné, ale nestandardní výkresy mohou vyžadovat speciální nástroje a další kontrolní kroky. Nejde ani tak o cenu závitníku, jako spíše o složitost nastavení, zásoby nástrojů a riziko, pokud není nástroj snadno dostupný.

Tabulka: dopady standardních a vlastních funkcí

Pokud potřebujete speciální vlákno kvůli výkonu, platí to. Snížení nákladů zde vychází z ověření, že je to nutné, a následného jasného zdokumentování potřeb kontroly, aby cenová nabídka odpovídala skutečnosti.

Výběr materiálu a plánování zásob pro nižší náklady

Výběr materiálů s vysokou obrobitelností a efektivní plánování zásob může snížit dobu cyklu, opotřebení nástrojů a zmetkovitost, a tím snížit celkové náklady.

Výběr nejlevnějšího materiálu pro CNC obrábění

"Nejlevnější" je málokdy nejnižší cena za kilogram. Pro snížení nákladů na CNC obrábění je lepší otázka: který materiál poskytuje nejnižší celkové náklady po započtení času obrábění, opotřebení nástrojů, úsilí při dokončování a rizika zmetku.

Poskytnutý výzkumný balíček poukazuje na to, že výběr materiálu ovlivňuje dobu cyklu, životnost nástroje, tvorbu třísek, úroveň otřepů, kvalitu povrchu a zmetkovitost. Nejlevnějším materiálem z hlediska celkových nákladů je tedy často materiál, který obrábí rychle a předvídatelně, i když jeho cena suroviny není nejnižší.

Tabulka: Rámování "nejlevnější pro stroj" (kvalitativní)

"Nejlevnější kov pro CNC" tedy závisí na tom, které náklady na díl dominují: doba cyklu, opotřebení nástroje, povrchová úprava nebo zmetkovitost.

Přední výrobci obráběcích strojů CNC pro rychlost a životnost nástrojů

Dodané balení označuje hliník 6061 a mosaz C36000 jako nejrychlejší materiály pro stroje. "Nejrychlejší" se zde týká dosažitelné řezné rychlosti, chování nástroje po celou dobu životnosti a stability povrchové úpravy v typických CNC procesech.

Tabulka: rychlost/životnost nářadí/dokončení (kvalitativní)

To neznamená, že se tyto materiály hodí pro každou aplikaci. Znamená to, že pokud se rozhoduje na základě poměru cena materiálu a doba obrábění, jsou tyto materiály běžným základem pro nízkou dobu obrábění.

Úvahy o rychlosti materiálu a životnosti nástroje

Rozhodnutí o materiálu, které ignoruje chování při obrábění, může zvýšit náklady, i když je surovina levnější. Způsob, jak udržet rozhodování zaměřené na inženýrství, je volit na základě celkových nákladů.

Rozhodovací matice: výběr materiálu pro celkové náklady na obrábění

Pokud je díl již výkonnostně omezen, nemusíte mít možnost volně měnit materiál. V takovém případě se zaměřte na geometrii a toleranční zónování, abyste udrželi náklady na obrábění pod kontrolou.

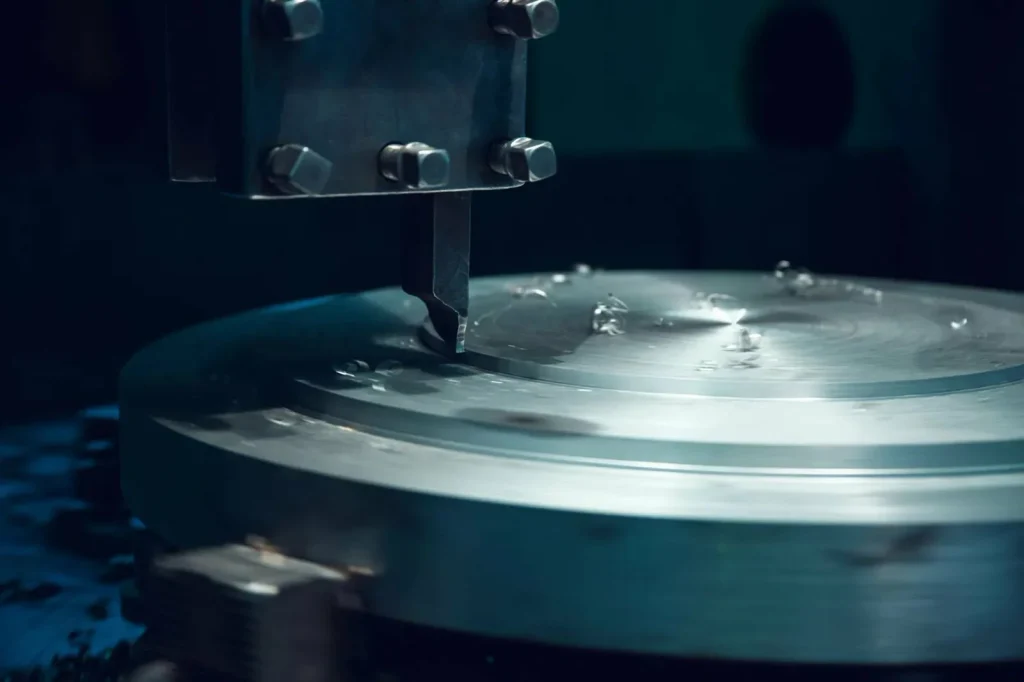

Snížení materiálového odpadu pro snížení nákladů na CNC

Plýtvání materiálem se projeví, když je nakoupená zásoba mnohem větší než objem hotového dílu nebo když se pro jistotu použijí velké přídavky. Jedna z případových studií v přiloženém balíčku uvádí snížení nákladů 30% spojené se specifikací přesných přídělů materiálu a použitím zásobování v téměř čistém tvaru s vyjednáváním o úvěru na nevyužité zásoby. Toto číslo považujte za výsledek specifický pro daný případ, ale mechanismus je obecný: méně odpadu může snížit náklady na díl.

Praktickým způsobem, jak o tom diskutovat, je poměr ve stylu buy-to-fly. Nepotřebujete účetnictví na úrovni leteckého prostoru, stačí odhadnout plýtvání.

Kalkulačka (jednoduchý odpad %)

• Odpad % = (objem nákupu - objem hotových výrobků) ÷ objem nákupu × 100

Pokud je plýtvání vysoké, máte tři společné páky:

1. Zvolte skladovou formu bližší obálce dílu (tyč vs. deska vs. téměř síť).
2. Určete reálné přídavky na obrábění na základě dat a potřeb dokončovacích prací.
3. Změňte konstrukci tak, abyste zmenšili odstraněný objem tam, kde není funkční.

Jedná se o jednu z nejpřímějších akcí "snížení materiálu", která nemění dobu obrábění, ale přesto může změnit nabídku.

Strategie procesních strojů a přípravků

Výběr správného stroje a upínacího přípravku zkracuje dobu seřizování, snižuje jednorázové náklady a zlepšuje stabilitu procesu.

Výběr procesu pro CNC nákladovou efektivitu

Výběr procesu je faktorem ovlivňujícím náklady, protože určuje základní dobu cyklu a přístup k nastavení. Pro rotační součásti, CNC soustružení (včetně CNC soustružení švýcarského typu) je často cenově výhodné pro malé, přesné díly s převážně axiálními prvky. Jeho relativní výhodnost závisí na geometrii dílu, orientaci prvku, sekundárních operacích a požadovaných tolerancích, není však univerzálně levnější než tříosé frézování.

Použijte jednoduchý rozhodovací strom, který vám pomůže zjistit proveditelnost. Nenahradí vstupní údaje dodavatele, ale může zabránit zjevným neshodám.

Rozhodovací strom (koncepční)

1. Je díl primárně rotační (otočný) s prvky zarovnanými k ose?

• Pokud ano, bývají efektivní procesy typu soustružení.

2. Jedná se o malý přesný díl, kde záleží na průběžné podpoře a řízeném obrábění?

• Pokud ano, CNC frézování procesy mají tendenci zapadat.

3. Je díl hranolový s mnoha rovinnými plochami, kapsami a neosovými otvory?

• Pokud ano, hodí se spíše frézování.

4. Potřebuje soustružení i frézování v jedné sekvenci nastavení?

• Pokud ano, přístupy ve stylu soustružení mohou snížit manipulaci, ale vyhodnotit složitost.

Klíčovým bodem je, že "správný výběr CNC procesu" je součástí snižování nákladů na CNC. Díl navržený jako soustružená součást, ale kótovaný jako frézovaný blok, s sebou nese náklady, kterým se lze vyhnout.

Standardizace průměrů pro snížení počtu výměn nástrojů

Změny nástrojů nejsou jen změny nástrojů. Každý krok průměru na soustruženém dílu může vyžadovat jiný nástroj, jiné řezné parametry a další ověření. Dodaný balíček obsahuje případovou studii, kde bylo uvedeno, že snížení kroků průměru z pěti na tři urychlilo obrábění o 24% a snížilo náklady o 18%.

Seznam operací před/po (koncepční)

• Dříve: více odstupňovaných průměrů → více výměn nástrojů + více změn parametrů
• Po: méně kroků v průměru → méně výměn nástrojů + jednodušší řízení procesu

Toto je jasný příklad "standardizace funkcí pro snížení počtu změn nástrojů". Často zachovává funkci, protože mnoho stupňovitých profilů existuje kvůli starším zvyklostem při kreslení, nikoli proto, že je každý krok potřebný.

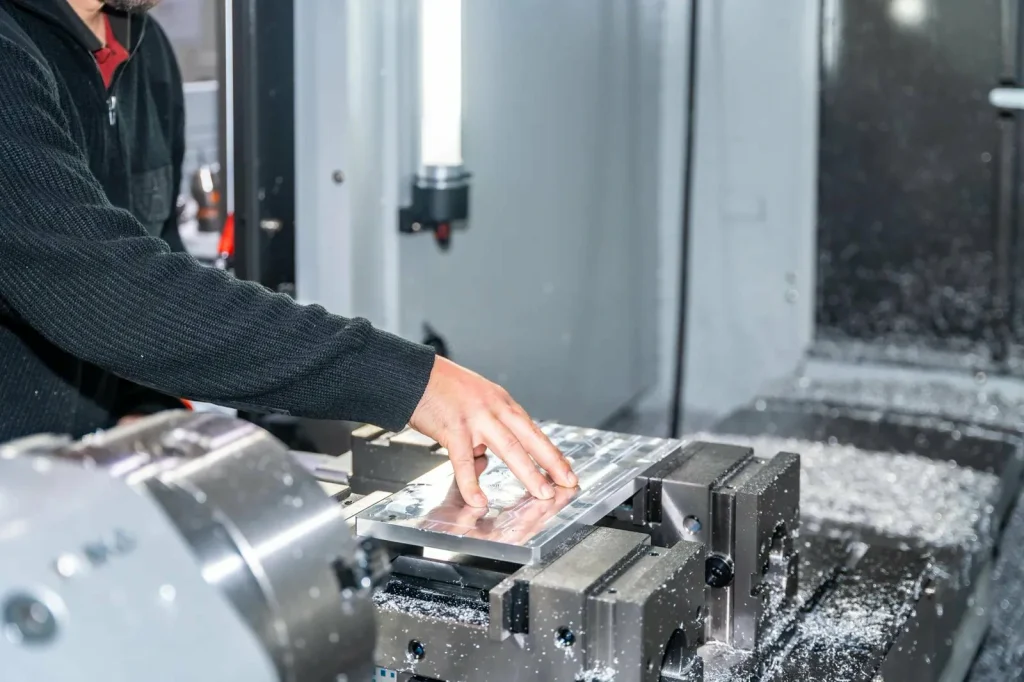

Modulární versus vlastní strategie upevnění

Použití modulárních přípravků může snížit nároky na nastavení a jednorázové náklady v porovnání s plně zakázkovými přípravky. Přesné úspory se liší v závislosti na dílu a objemu.

Strategie sestavení je rozhodnutím v době nastavení. Vlastní přípravky mohou mít smysl, ale také způsobují jednorázové náklady a dlouhou dobu plánování nastavení.

Poskytnutý balíček obsahuje referenční hodnoty z jednoho zdroje: 80% snížení nákladů na svítidla při použití modulárních opakovaně použitelných svítidel ve srovnání s řešeními na zakázku a přibližně $85/hod průměrné úspory spojené se standardizovanými požadavky na svítidla.

Používejte je jako ukazatele velikosti, nikoli jako zaručené úspory pro každý projekt.

Tabulka: strategie upevnění podle objemu (koncepční)

Praktickou činností kupujícího je navrhnout a zdokumentovat vztažné a upínací plochy, které vyhovují modulárnímu upevnění. Pokud díl nelze upnout čistě, je obchod tlačen k zakázkovému upínání.

Kontrolní seznam dokumentace nastavení pro snížení počtu přepracování

Mnoho nákladů na projekty CNC obrábění není "obrábění". Je to obnovení z nejasností: která plocha je vzorová, kde můžete upnout, co se změnilo v revizi.

Kontrolní seznam: nastavení dokumentace, které snižuje počet přepracování

• Jasné schéma vztažných bodů vázané na funkci (a konzistentní mezi výkresem a modelem).
• Poznámky k povoleným oblastem upínání nebo zónám "neupínat", pokud jsou povrchy kritické.
• Kontrola revizí, která identifikuje, co se změnilo, nejen písmeno nové revize.
• Identifikace kritických funkcí, aby dodavatel mohl naplánovat nastavení podle nich.

Jedná se o přímý způsob, jak snížit náklady na obrábění, aniž by se měnil díl. Snižujete tak možnost dodatečného seřizování a chybné interpretace.

Rozhodování o dávkování a zásobování

Přizpůsobte strategie obrábění a zásobování na základě velikosti dávky, abyste maximalizovali efektivitu nákladů bez omezení flexibility.

Definice objemových pásem pro plánování nákladů

Objem mění to, do čeho je racionální investovat: čas na programování, strategie přípravků, přístup ke kontrole a dávkování.

Vývojový diagram (koncepční)

Tato pásma také pomáhají při porovnávání možností získávání zdrojů. Proces, který je "levnější" v přepočtu na jeden díl při velkém objemu, může být nevhodný pro prototypy, protože převažují fixní náklady.

Úspory z rozsahu v porovnání s celkovými výdaji

Je normální, že s rostoucím objemem klesají náklady na jeden díl, zatímco celkové náklady rostou, protože nakupujete více dílů. To je důležité, když se rozhodujete, zda vytvořit zásoby, zda kvalifikovat zahraničního dodavatele nebo zda změnit konstrukci pro jiný výrobní proces.

Graf (koncepční)

V případě proveditelnosti se nejedná pouze o otázku "mohu snížit náklady na jednotku?". Jde také o to, "jaká je moje expozice v případě, že se návrh změní poté, co se zavážu k objemu?". CNC často zůstává atraktivní uprostřed, protože umožňuje změny bez vyhrazených nástrojů, ale nastavení a kontrola stále vyžadují plánování.

Rámec celkových nákladů na pevninu v regionech a na moři

Regionální srovnání, které se zabývá pouze nabízenou jednotkovou cenou, v praxi často selhává. Celkové vyložené náklady zahrnují clo, logistiku, vliv dodací lhůty a náklady na řízení kvality na dálku.

Šablona tabulky: rámec celkových nákladů na vykládku

Tato struktura podporuje rozhodování o zdrojích bez tvrzení, že jeden region je vždy levnější. V poskytnutých poznámkách ke konkurenci jsou v některých článcích zmíněna procentní rozpětí, ale ta nejsou součástí ověřených údajů ve výzkumném balíčku, takže tento průvodce zůstává rámcový.

Srovnání švýcarského obrábění s tříosým frézováním

Švýcarské obrábění může být levnější než tříosé frézování, pokud je díl malý, přesně zaměřený a tvarovaný jako soustružená součást s osovými prvky. V poskytnutém výzkumném balíčku se uvádí, že švýcarské CNC soustružení je pro malé přesné díly nákladově nejefektivnější, ale neuvádí se univerzální procento úspor oproti frézování.

Rozhodovací matice pomáhá srovnávání udržet na uzdě:

Rozhodovací matice (koncepční)

Nejlepším krokem k provedení je položit si otázku: "Má můj návrh tvar soustruženého dílu, který právě obrábím z bloku?" Pokud ano, přepracování konstrukce pro soustružení může být velkou pákou pro snížení nákladů.

Praktické nástroje pro snížení nákladů na CNC obrábění

Kontrolní seznamy, šablony pro kontrolu nabídek a jednoduché kalkulačky pomáhají týmům inženýrů a dodavatelů systematicky snižovat náklady na CNC.

Kontrolní seznam pro snížení nákladů na CNC

Tento seznam použijte jako pracovní kontrolní seznam během revize návrhu a znovu před zadáním RFQ. Je napsán tak, aby se přímo vztahoval k nákladovým faktorům obrábění.

Kontrolní seznam DFM/RFQ (copy/paste)

Tento kontrolní seznam je také užitečný pro revizi cenové nabídky, protože vám pomůže propojit přidané náklady s výběrem návrhu.

Pracovní list pro revizi cenové nabídky pro nákladové faktory

Cenové nabídky se liší formátem, ale mnohé z nich lze převést do stejných nákladových položek. Níže uvedený pracovní list má podpořit klidnou technickou diskusi s dodavatelem.

Pracovní list pro posouzení cenové nabídky (šablona)

Klíčové je, aby každý nákladový prvek byl realizovatelný. Pokud nemůžete navrhnout změnu, nemůžete otestovat, zda je daná položka obchodovatelná.

Koncept kalkulačky mini nákladů

Úplný model nákladů na CNC je složitý, ale miniaturní kalkulačka může být stále užitečná, pokud si poctivě uvědomí, co může a nemůže předpovědět. Cílem je odhadnout směrové úspory a stanovit priority inženýrských prací.

Specifikace interaktivního nástroje (koncept)

• Vstupy (zadané uživatelem)
  • Množstevní pásmo (prototyp / nízké / střední / vysoké)
  • Typ dílu (prizmatický vs. rotační)
  • Počet nákladných prvků (hluboké otvory/podřezání, tenké stěny, štíhlé úseky)
  • Strategie tolerance (univerzální těsná vs. zónová)
  • Úroveň standardizace (mnoho jedinečných poloměrů/velikostí otvorů oproti standardizované sadě)
  • Přístup k upevňovacím prvkům (vlastní implicitní vs. modulárně přívětivé vztažné plochy/oblasti upínání)
• Výstupy (nástroj poskytuje)
  • Žebříček nejvýznamnějších nákladových faktorů pro danou část
  • Navrhované technické páky (odstranění prvků, standardizace průměrů, uvolnění nekritických tolerancí, připravenost modulárních přípravků)
  • "Důvěrná poznámka", která připomíná, že výsledky závisí na volbě postupu dodavatele a plánu kontroly.
• Pravidla (na základě poskytnutého výzkumu)
  • Označte hluboké otvory a vnitřní podříznutí s hloubkou 3-10× větší než průměr jako pravděpodobné multiplikátory doby cyklu.
  • Označte štíhlou geometrii za hranicí L/D >4× a >10× jako riziko pro stabilitu.
  • Zdůrazněte optimalizaci návrhu jako třídu s nejvyšším dopadem (referenční úroveň 20-60% uváděná orgánem výrobce).
  • Zahrnout možnost modulárního přípravku jako potenciální hlavní páku pro snížení nákladů na nastavení (referenční hodnota snížení nákladů na přípravek z jednoho zdroje 80%).

Tento druh nástroje podporuje interní zarovnání. Pomáhá inženýrům a nákupčím mluvit o stejných "hybných silách" namísto dohadování se o jediné jednotkové ceně.

Akční plán pro snížení nákladů na CNC

Snižování nákladů na CNC funguje nejlépe, pokud k němu přistupujete jako k iterační smyčce, nikoli jako k jednorázové akci RFQ. Nejlevnější změna je ta, kterou provedete před zmrazením výkresu.

Diagram pracovních postupů (koncepční)

Tato smyčka odpovídá na důležité otázky kupujících: zda složitost dílu ovlivňuje cenu CNC (ano, díky době cyklu a riziku), zda má povrchová úprava vliv na konečné náklady (ano, když si vynucuje další průchody a opotřebení nástrojů) a proč je malosériové CNC drahé (dominuje nastavení).

Ukončení

Snížení nákladů na CNC obrábění je nejspolehlivější, když zkrátíte dobu cyklu, snížíte nároky na seřízení a snížíte riziko kontroly a zmetků. Páky zaměřené na konstrukci mají tendenci dominovat, protože mění počet operací, které díl potřebuje, a stabilitu těchto operací. Témata s největším dopadem v poskytnutém výzkumu jsou zjednodušení geometrie, odstranění prvků, standardizace nástrojů a průměrů a zónování tolerancí.

Přístup založený na snižování nákladů je vhodný, pokud můžete změnit CAD a výkres, upravit strategii tolerancí nebo zvolit jiný proces, který odpovídá přirozenému tvaru součásti. Méně vhodný je v případě, kdy je konstrukce již omezena funkcí, kdy nelze měnit materiál nebo kdy musí být kontrola 100% podle požadavku. V těchto případech je dalším praktickým krokem odstranění nejednoznačnosti v balíčku RFQ, aby cenová nabídka odrážela skutečné potřeby namísto konzervativních předpokladů.

Nejčastější dotazy

Odkazy

https://www.iso.org

https://www.asme.org

https://www.nist.gov
